ЧПУ контроллер движения MACH3 nvemv2.1 34 56 axis Ethernet + цифровой дисплей, ручной ведомый механизм для шагового двигателя, серводвигателя
Foinnc Industry Accessories Store - Надежность 90%
Более 153 подписчиков, дата открытия магазина 04.03.2021
- Положительные оценки: 90% (161)
- Соответствие описанию: 90%
- Отвечает на сообщения: 90%
- Скорость отправки: 90%
Последнее обновление: 04.03.2022
2 Отзывов
7 Заказов
2 Отзывов
6 Заказов
2 Отзывов
4 Заказов
1 Отзывов
3 Заказов
3 Отзывов
2 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
Упаковочный лист

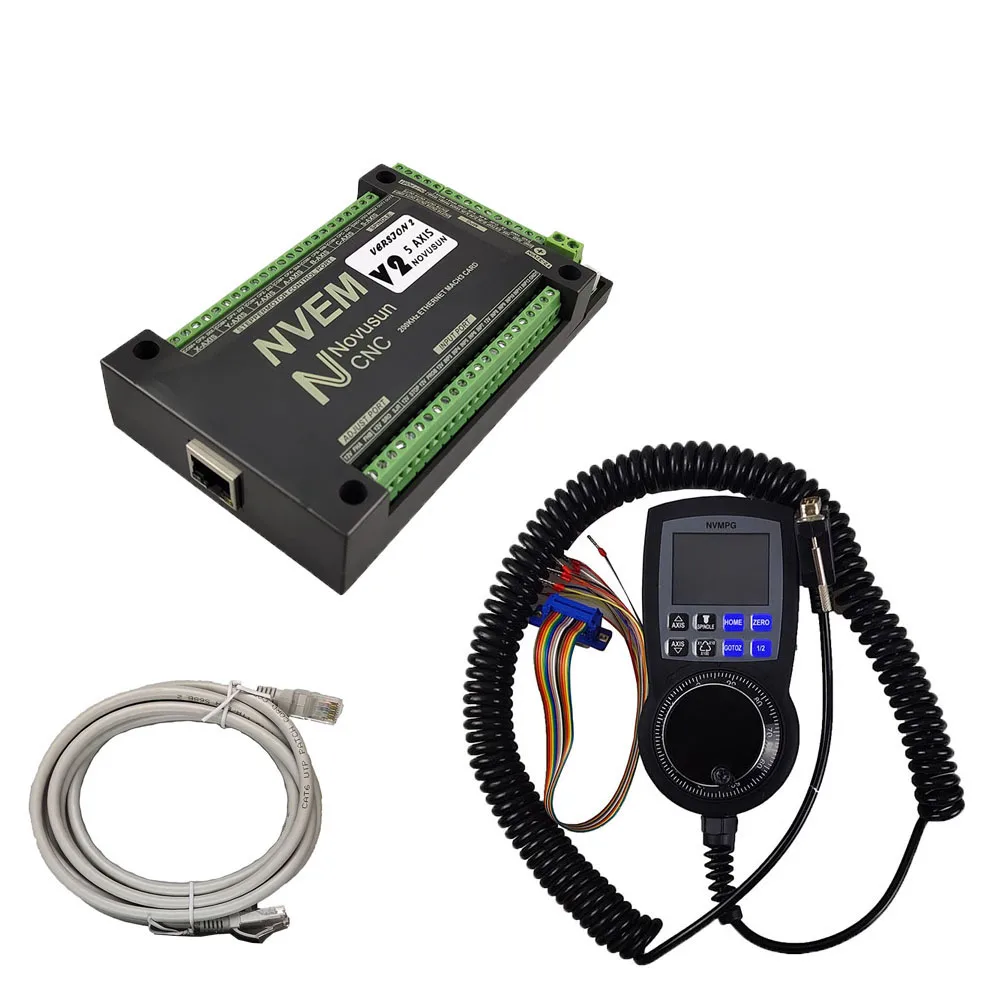

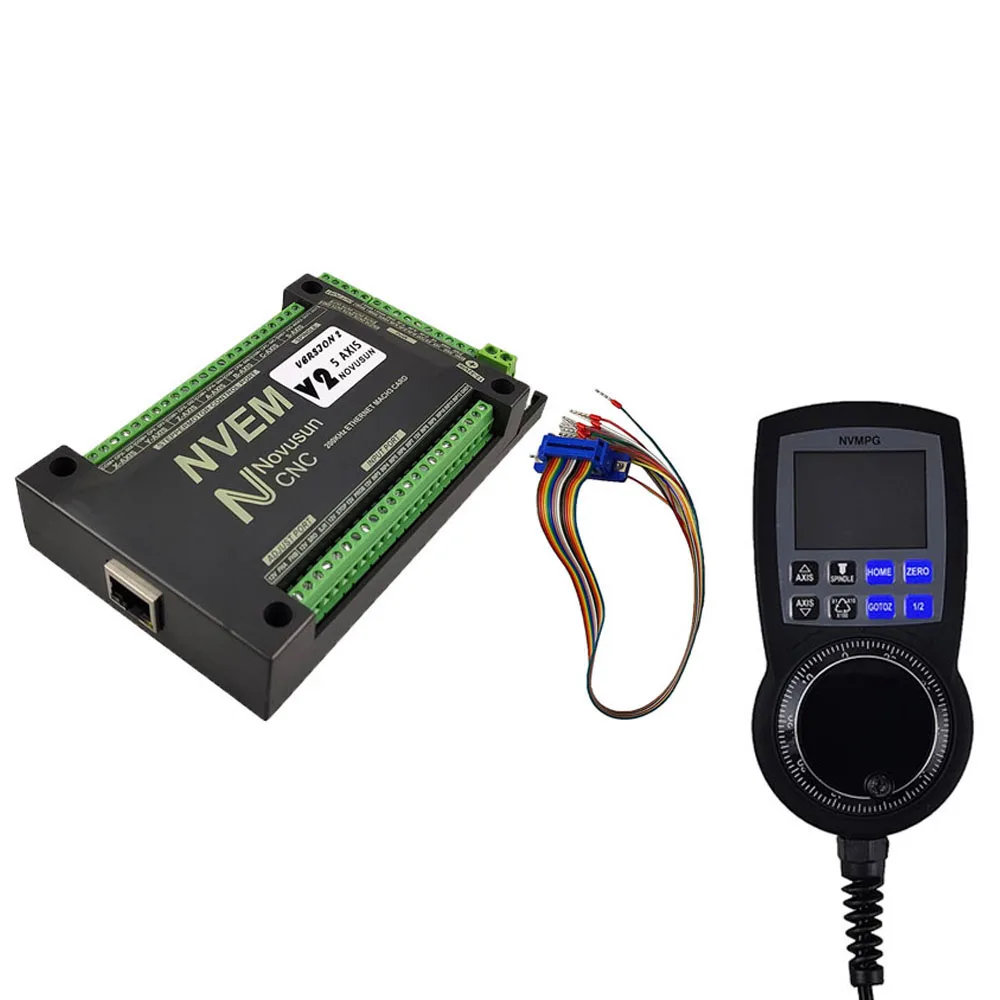

1 шт. NVEMV2.1 плата драйвера управления + 1 шт. цифровой дисплей Маховик наклоняет некоторые аксессуары

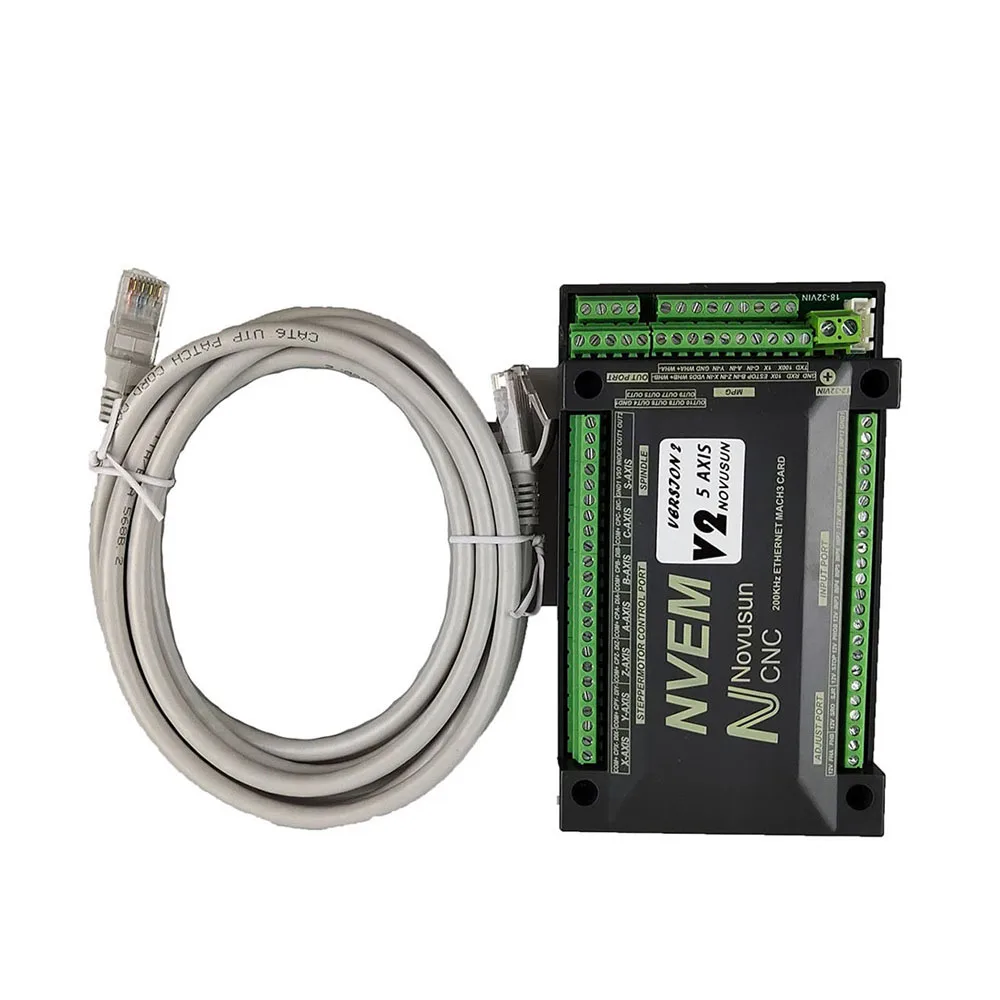

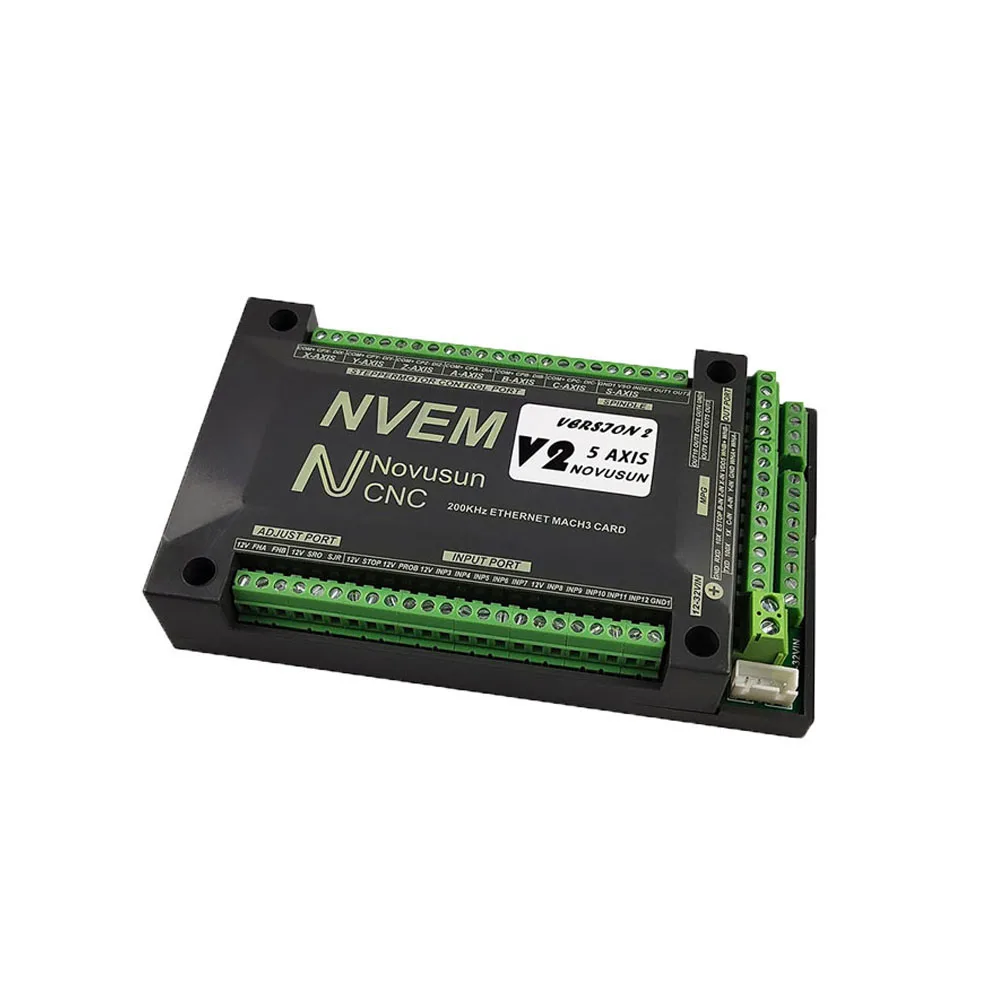

Внешний вид и размер изделия
Спецификация продукции
(1). Поддержка Ethernet; (2).12 портов фотоэлектрический изолированный входной интерфейс для обычных цифровых данных; (3).10 портов фотоэлектрический изолированный выходной интерфейс для обычных цифровых данных; (4).1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ); (5). Может поддерживать 3-6 осевой шаговый Системы, 200 кГц импульсный выход для каждой оси; (6). Чип управления движением руки; (7). Основным устройством является 12V-32VDC источник питания, ток должен быть выше 0,5a; (8). Совместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании.
Устройство питания решение
Решение источника питания в области промышленной автоматизации всегда очень Сложный, есть много GND, теперь мы описываем структуру источника питания, как показано ниже: Структура источника питания как на рис. 2-1, основной источник питания и модуль MPG и Выходной модуль Шагового управления-это общий GND, ограниченный и Estop входной модуль и шпиндель регулировки скорости M3/M8/M1 модуль являются распространенными GND, между основным источником питания и выходным модулем есть фотоэлектрическая изоляция. Входы ограниченного переключателя и Estop и так далее являются обычным анодом, внутри устройства есть + 12VDC в качестве общего +, нет необходимости подключать внешний источник питания. На основе ссылки на выходной GND интерфейс, выход a 0-10 В Регулируемое напряжение для регулировки скорости шпинделя, M3/M8/M10 Цифровой выходной интерфейс Открытый-GND. При подключении внешнего реле, необходимо выводить GND, чтобы обратиться к, и дать реле внешний источник питания.
Определение и метод подключения продукта
Как показано на рис. 2-2, подключение контроллера включает интерфейс питания, интерфейс подключения Ethernet, интерфейс MPGinterface, выходной интерфейс шагового/серводвигателя, выходной интерфейс управления шпинделя, estop и ограниченный переключатель и настройка инструмента входной интерфейс и так далее.
Выход управления шпинделем
Мы определяем интерфейс слева: GND1 (Выход GND),VSO(0-10 В Регулируемая скорость выхода), индекс (Отзывы скорости шпинделя на входе),OUT1 (общий выходной порт 1),OUT2 (общий выходной порт 2),. Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделя и соединение инвертора показали, как на рис. 2-4.если ACM и DCM закрыты, нужно только подключить один порт. Если вам нужен Mach 3, чтобы показать скорость вращения шпинделя в реальном времени, просто Зафиксируйте одно устройство зала, каждый Революция посылает один Пульс между индексом и GND1, импульсное напряжение 5 В-10 В.
VSO реальное выходное напряжение = 10 в * С скорость настройки шпинделя/Максимальная скорость вращения шпинделя. Например, если макс Скорость вращения шпинделя в режиме реального времени 24000, текущая скорость вращения шпинделя в режиме реального времени S = 18000, таким образом, VSO выходное напряжение = 10*18000/24000 = 7,5 V. Макс. Порты настройки скорости шпинделя, как показано sa рис. 2-5, откройте его из меню Config. Текущая скорость шпинделя может быть установлена с помощью S директивы или Mach 3 модуля скорости настройки шпинделя.
Установка MACH3
Когда вы приобретаете наш продукт, мы поставим CD-ROM, которая содержит MACH3 установки, регистрации и USB плагин. См. Рис. 3-1
Выберите «Я согласен» и нажмите «Далее», см. Рис. 3-4.
Выберите путь установки, нажмите Next (он может быть установлен на любом диске, и рекомендуется Для установки диска C или диска D) см. Рис. 3-5
Нажмите Далее до завершения. Затем перезагрузите компьютер.

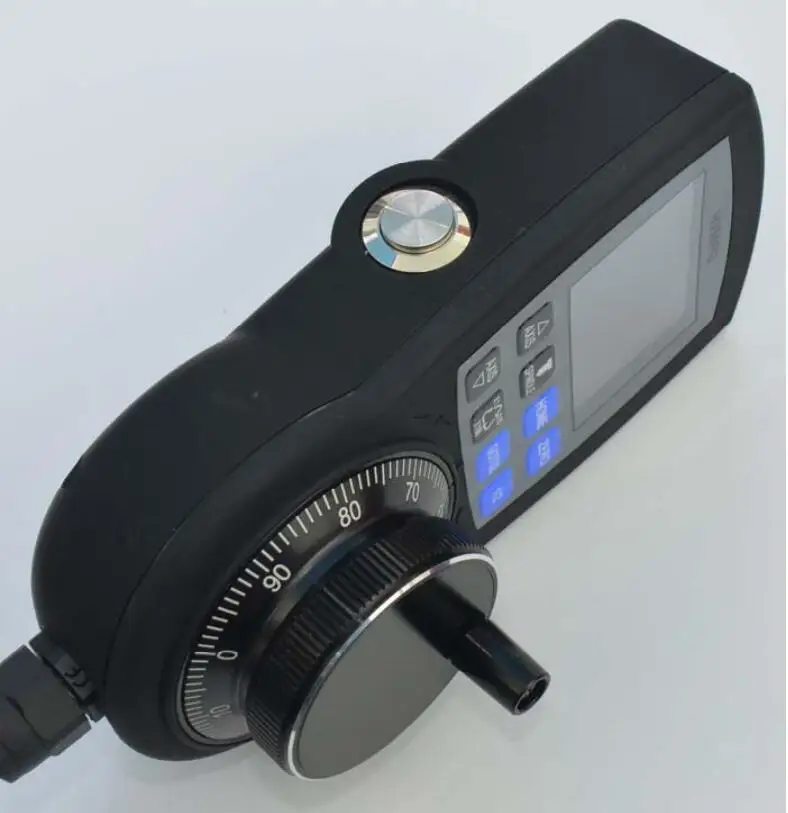

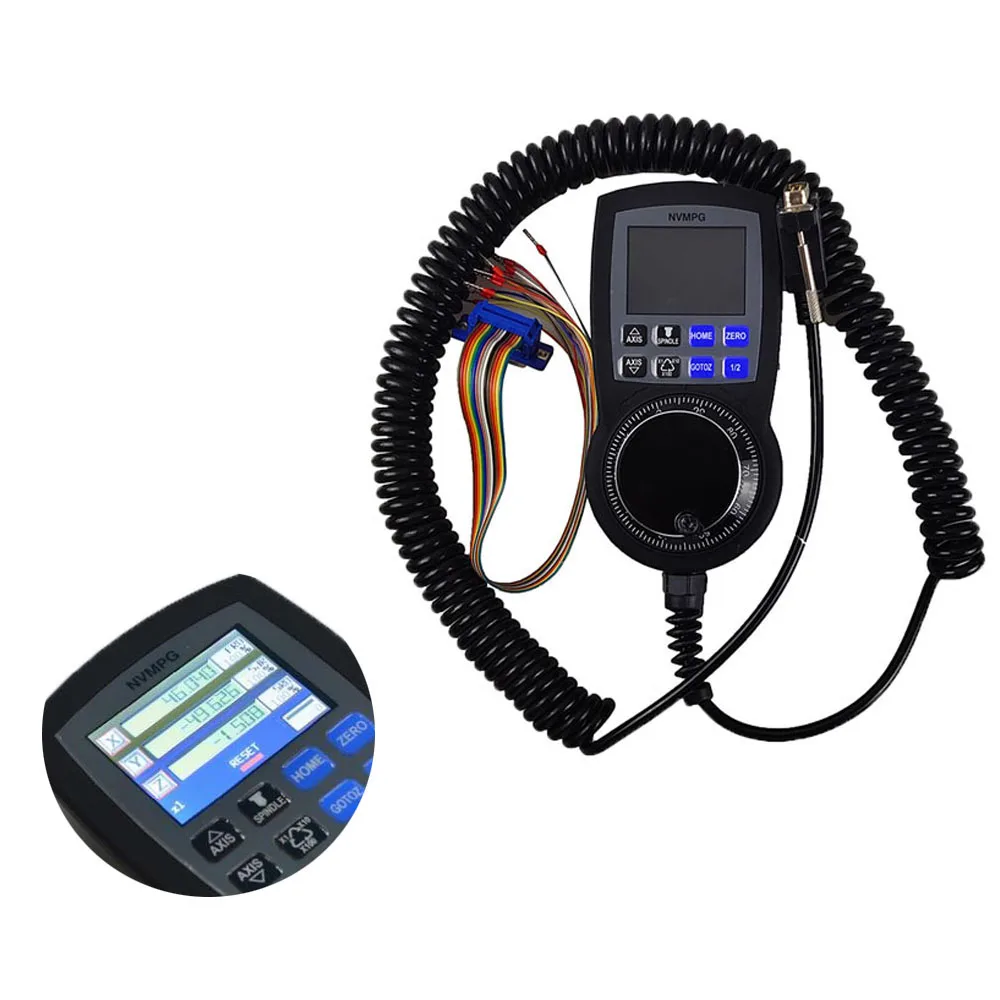

Внешний вид и размер маховика цифрового дисплея
Введение:
Мы разработали новый ручной импульсный генератор NVMPG. MPG имеет экран и 10 кнопок. На экране отображаются координаты и другие параметры, и пользователь может изменить ось и скорость с помощью кнопок. Например, ZERO / GOTO0 / HOME на кнопке. Кодировщик NVMPG совпадает с общим MPG. Однако при выборе оси и скорости используется порт USART вместо универсального порта.
Характеристики:
1) Высокая производительность, низкие цены 2) 2,2 'на тонкопленочных транзисторах на тонкоплёночных транзисторах Экран 3) 10 кнопок 4) Напряжение 5VDC 5) 8 проводная линия управления 6) 6 координат оси/сброс/FRO/SRO/SJR/шпиндель отображаются на экране
Свяжитесь с нами
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами, спасибо!
Оплата
Мы принимаем paypal ,Escrow, кредитные карты, T/T,Western Union,WebMoney Qiwi wallet и Brazil Boleto. Мы отправляем товары в течение 1-5 рабочих дней после получения оплаты. Заказы будут отменены, если оплата не будет получена в течение 10 дней с момента покупки.
Возврат
-Если вы получили неправильный или бракованный товар, пожалуйста, напишите нам в течение 7 дней с даты получения товара. -В течение 7 дней товар не может быть принят к возврату. -Если заказ неисправен, мы отправим вам запасные части после получения доказательства дефектных фотографий товаров, которые вы получили, и без дополнительной платы. Доставка и обработка не подлежат возврату. -Все возвраты должны включать в себя все оригинальные предметы, не поврежденные, в состоянии перепродажи, все упаковки, включая руководства, гарантийные формы и т. Д.
Доставка
-Пожалуйста, убедитесь, что указанный вами адрес верен. Если адрес неверный, посылка не может быть доставлена и отправлена обратно продавцу, покупатель должен оплатить первую и возвратную стоимость доставки.
Отзывы покупателей

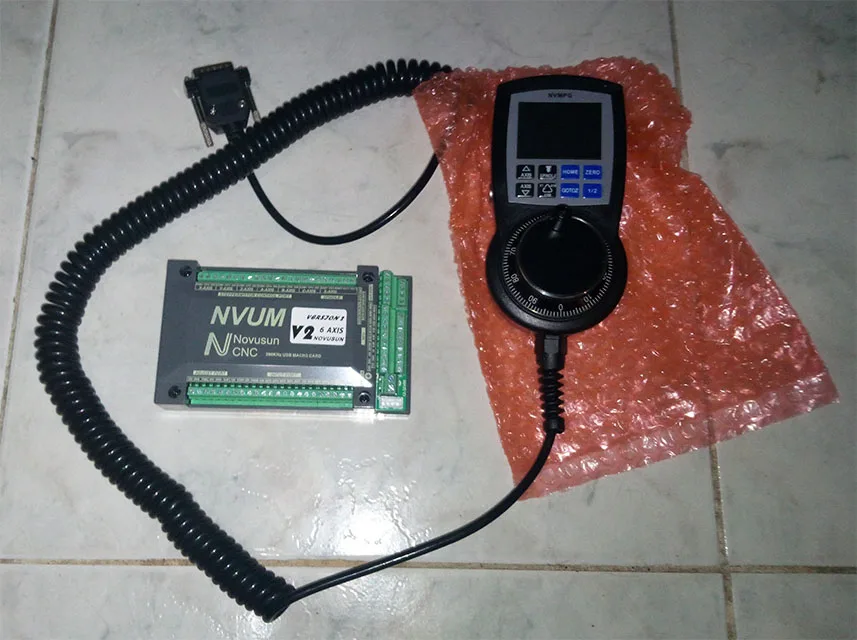

Страна: BR Voltage: 6 axis Доставка: Standard Shipping 08.07.2021
Быстрая доставка. Все еще не Протестировано оборудование, потому что я езжу на моем маршрутизаторе, но оборудование новое и, кажется, имеет хорошее качество конструктивный и уверен, что будет очень прочным.
Страна: RU Voltage: 5 axis Доставка: Standard Shipping 15.09.2021
Не удалось запустить энкодер на пульте. Возможно проблема с плагином или кривыми руками. Ну это ладно. Пропал линк на разъёме. Светодиоды погасли. Мач3 перестал видеть устройство. Это расстроило.(( Открыл спор. Посмотрим, что скажут... Если согласятся на возмещение, возьму такой же, тут же.
