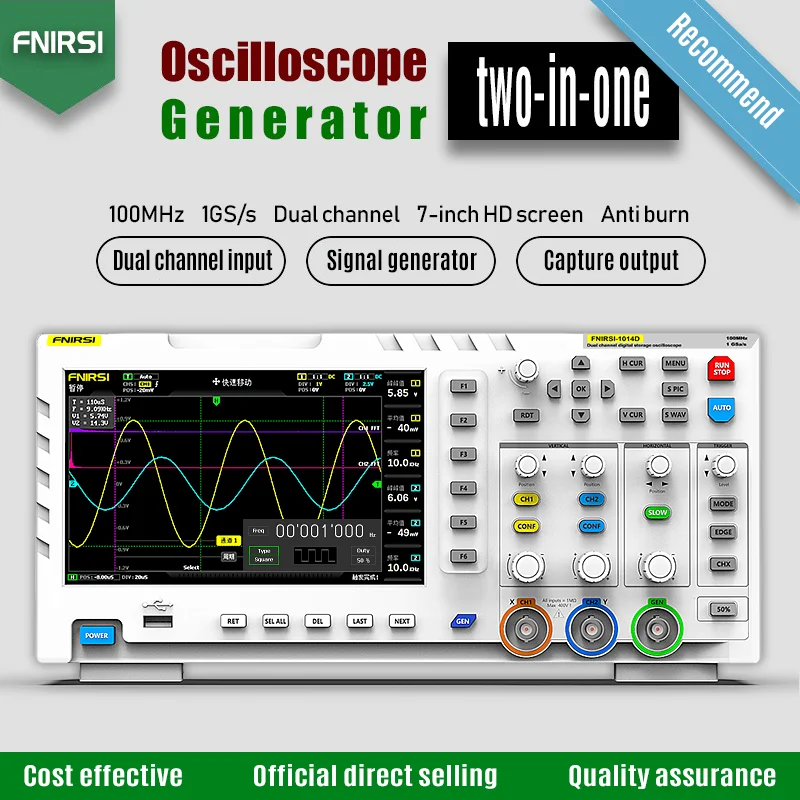

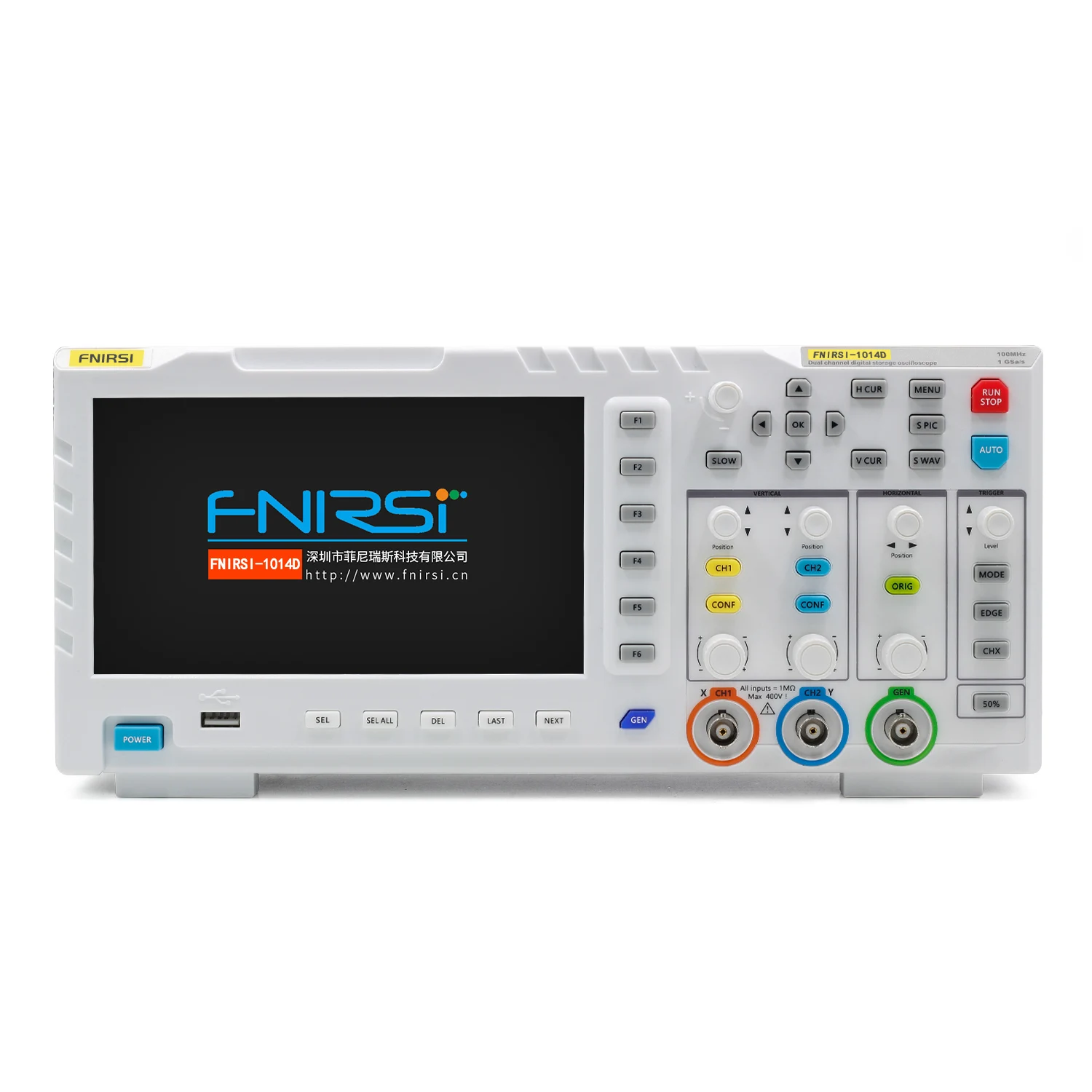

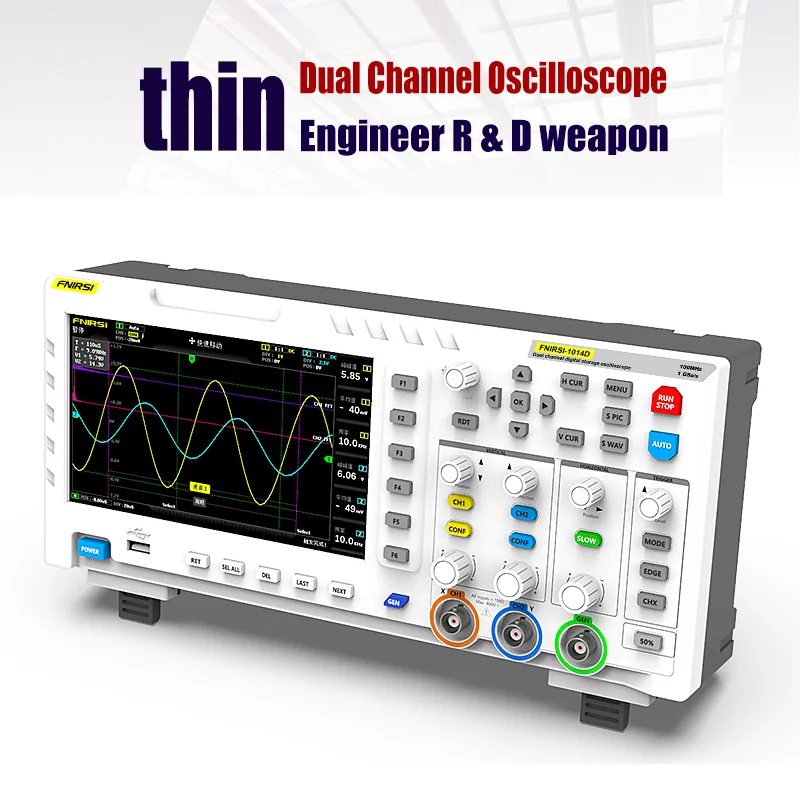

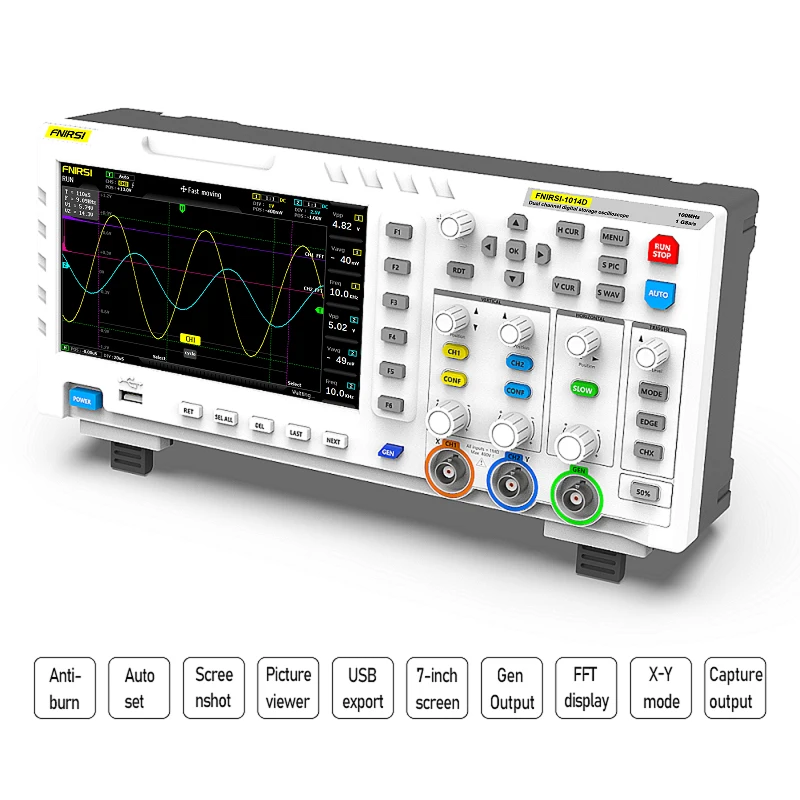

Портативный цифровой осциллограф FNIRSI-1014D 2 в 1, генератор входных сигналов 2 канала, частота дискретизации 100 МГц * 2 Ana-log 1GSas
BM High precision Store - Надежность 98%
Более 47 подписчиков, дата открытия магазина 27.06.2021
- Положительные оценки: 100% (18)
- Соответствие описанию: 96%
- Отвечает на сообщения: 100%
- Скорость отправки: 96%
Последнее обновление: 24.04.2022
Опишите

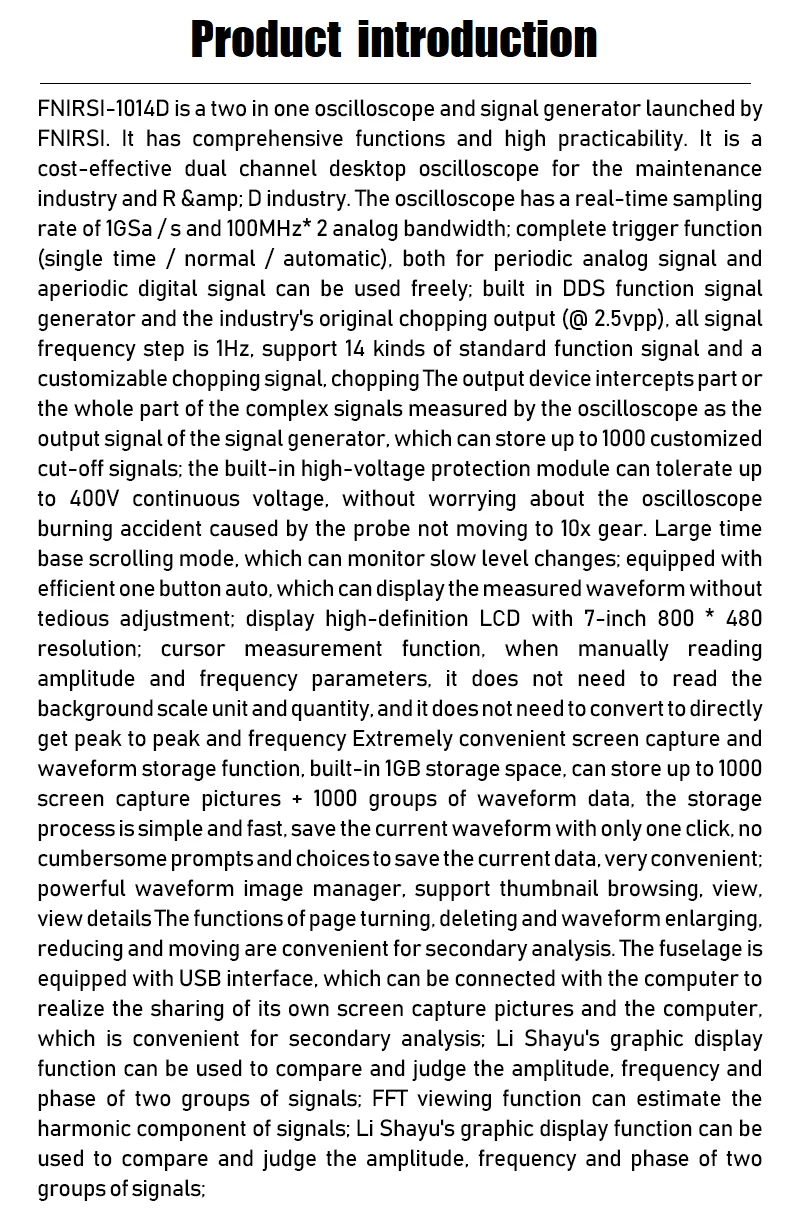

FNIRSI-1014D-это комбинированный продукт осциллографа и генератора сигналов, запущенный FNIRSI. Комплексные функции и высокая практичность. Это экономичный двухканальный Настольный осциллограф, подходящий для обслуживания промышленности и промышленности исследований и разработок. Осциллограф имеет частоту дискретизации в реальном времени 1GSa/s и аналоговую полосу пропускания 100 МГц * 2; Полная функция триггера (одиночный/Обычный/автоматический), бесплатно использовать для периодического аналогового сигнала и непериодического цифрового сигнала; Встроенный генератор сигналов DDS и оригинальный в отрасли выходной сигнал (@ 2.5vpp), все шаги частоты сигнала-1 Гц, Поддерживаются 14 видов стандартных функциональных сигналов и настраиваемый сигнал измельчения. Устройство для измельчения выходного сигнала захватывает часть или все сложные сигналы, измеренные осциллографом, так как выходной сигнал генератора сигнала может хранить до 1000 пользовательских сигналов отключения; встроенный модуль защиты высокого напряжения может выдерживать Непрерывное напряжение до 400 В, Не беспокоясь о сгоревшем ДТП осциллографа, вызванном тем, что датчик не перемещается на шестерню 10 раз. Режим горизонтальной прокрутки большого времени, может контролировать изменения медленного уровня; Оснащен высокоэффективным автоматическим одним ключом, может отображать формы сигналов измерения без громоздких настроек; дисплей диагональю 7 дюймов 800*480 разрешение высокой четкости ЖК-дисплей; Курсором благодаря функции измерения, ручное чтение амплитуды при настройке и параметры частоты, нет необходимости для чтения на заднем плане весы блок и количество, И не требуется преобразования, чтобы непосредственно получить пиковое значение и частоту. Очень удобный скриншот и функция хранения сигналов, built-in-1GB места для хранения, может хранить до 1000 скриншотов + 1000 групп данных волноводной формы, процесс хранения прост и быстр, сохраняет текущий сигнал одним ключом, сохраните текущие данные без громоздких подсказок и выбора, очень удобно; Мощный менеджер сигналов, Поддержка просмотра эскизов, просмотра, просмотра деталей, поворота страницы, удаления и функции формы сигнала, такие как увеличение, уменьшение и перемещение, удобны для вторичного анализа. Корпус оснащен интерфейсом USB, который может быть подключен к компьютеру для реализации совместного использования собственных фотографий скриншотов с компьютером, что удобно для вторичного анализа; функция графического дисплея Li Shayu может сравнивать и определять амплитуду, частоту и фазу двух наборов сигналов; Функция просмотра FFT доступна оценка гармонических компонентов сигнала; Функция графического дисплея Li Shayu может сравнивать и определять амплитуду, частоту и фазу двух наборов сигналов;

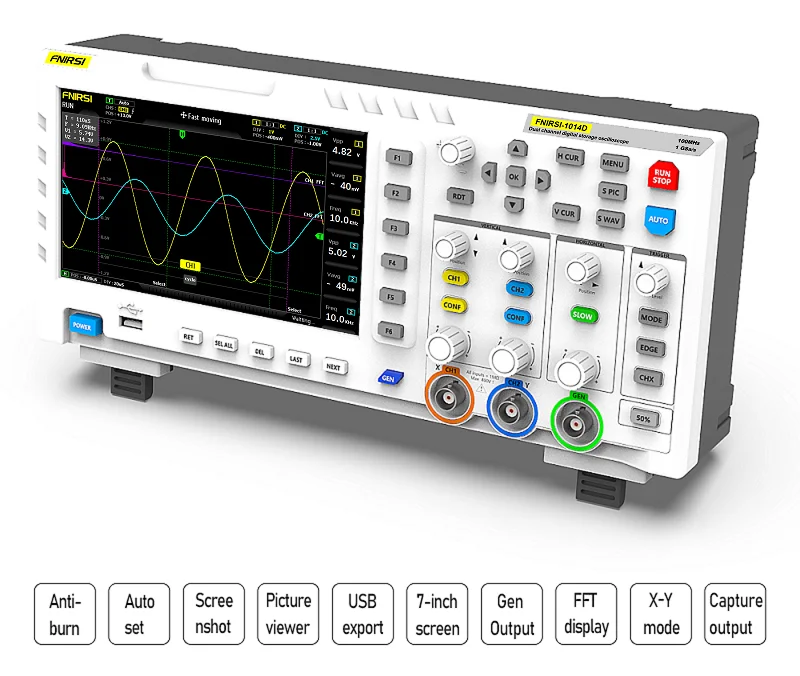

Особенности

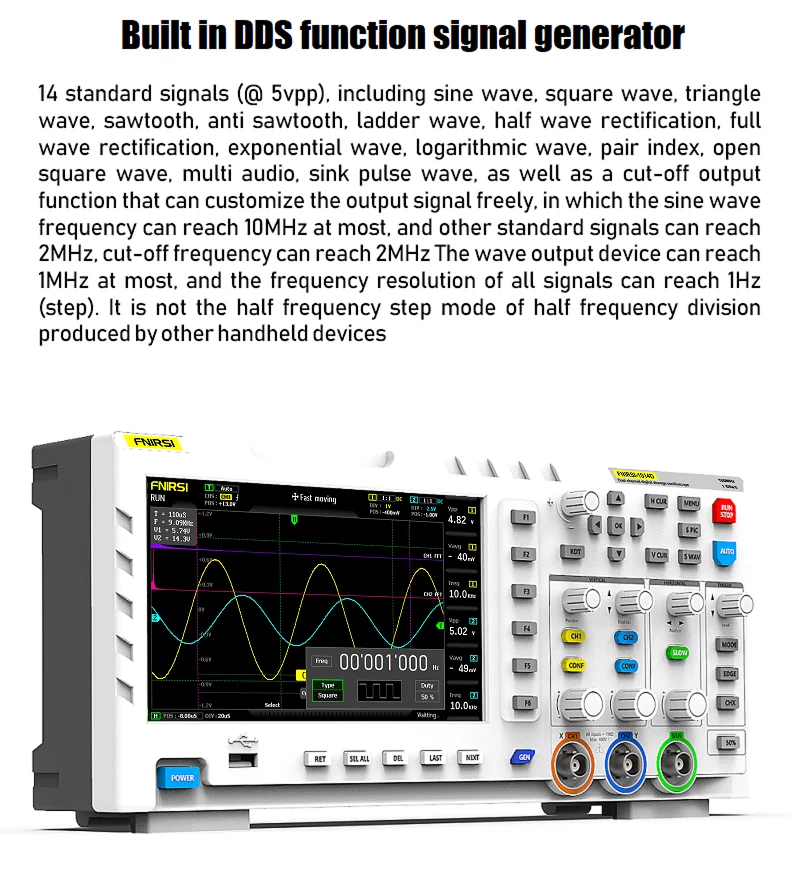

1: Встроенный генератор сигналов DDS, поддержка 12 видов функционального сигнала

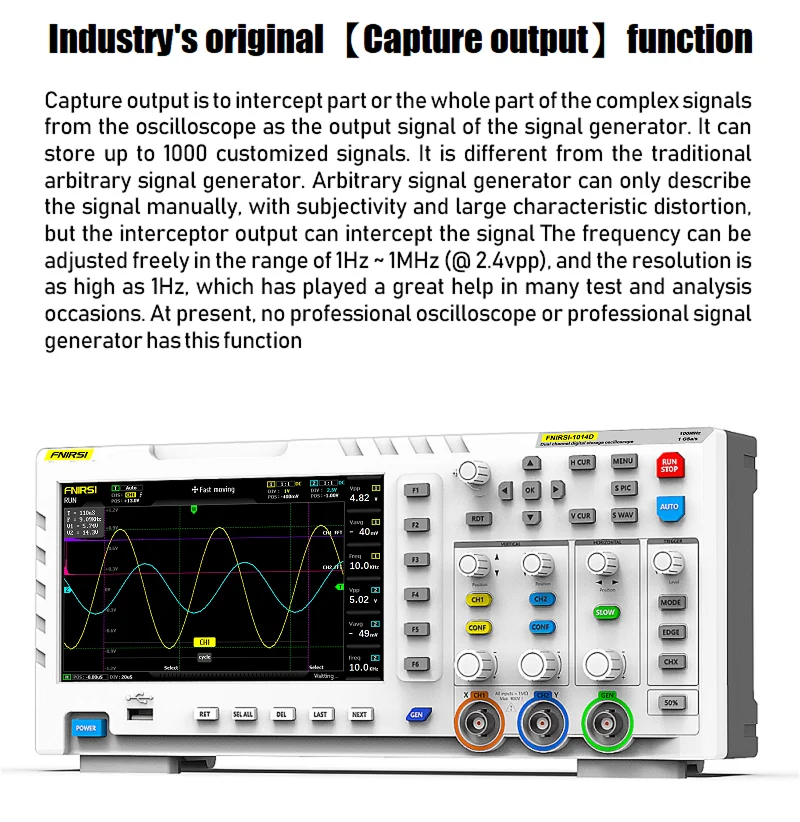

2: оригинальный в отрасли 【функция вывода сигнала 】, может хранить до 1000 сигналов захвата

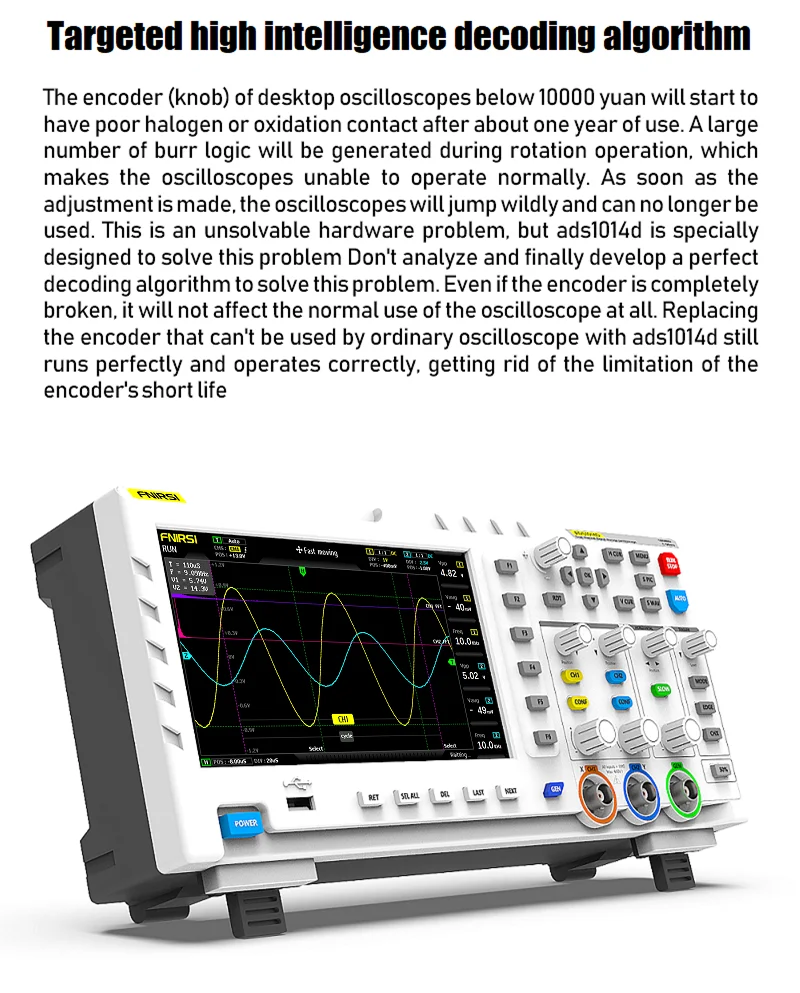

3: Целевой Высокоинтеллектуальный алгоритм декодирования, срок службы кодировщика бесконечен

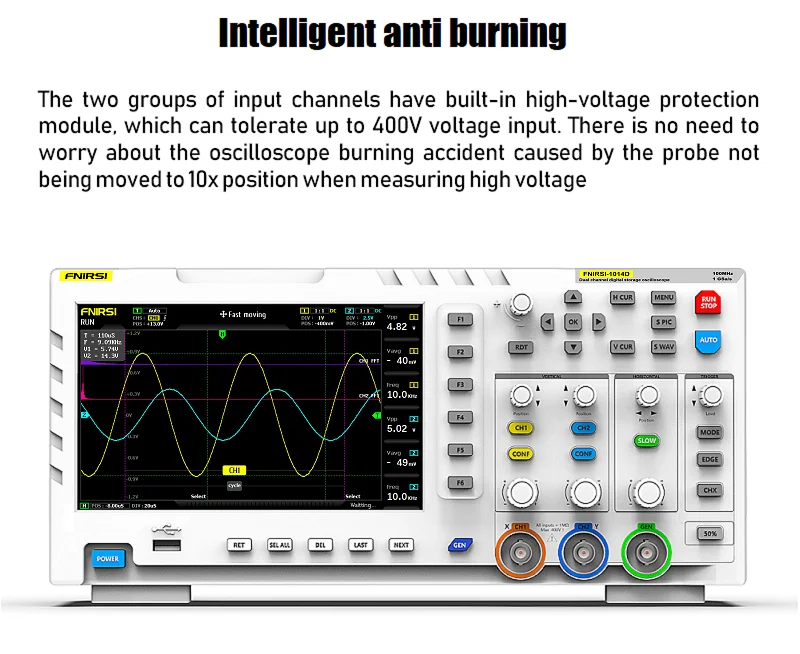

4: интеллектуальная защита от ожогов, 1X Выдерживает напряжение до 400 В
5: аналоговая полоса пропускания 100 МГц @ частота дискретизации 1GSa/s (1X = 5 МГц, 10X = 100 МГц)

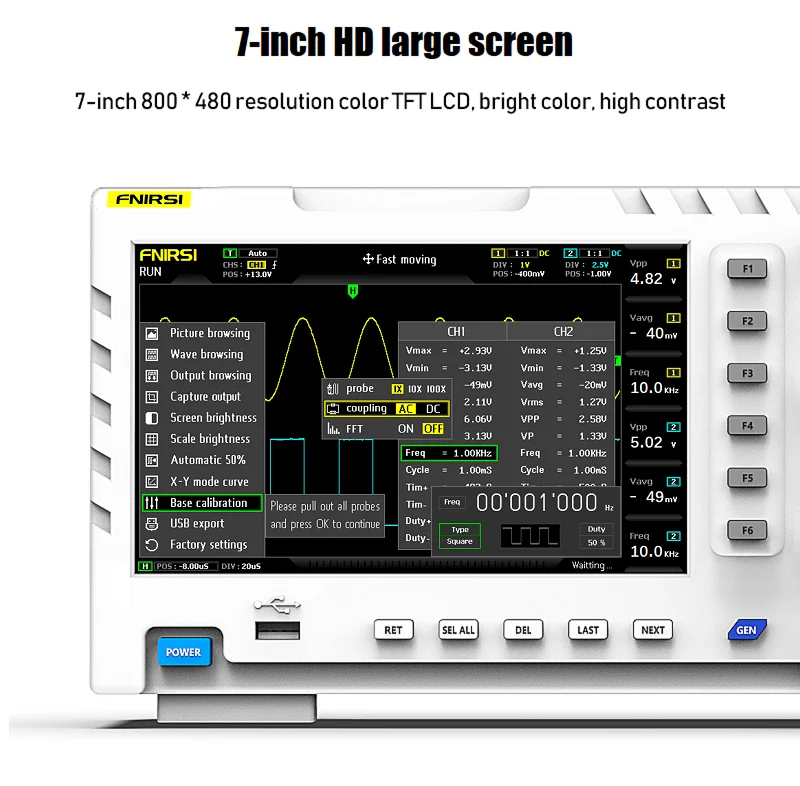

6: полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью
7: Диапазон высокого напряжения, 1x может измерить 0 ~ 40 В, 10x может измерить 0 ~ 400 В, 100x может измерить 0 ~ 4000 в
8: до 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period
9: Функция измерения курсора, удобно вручную измерять период, частоту и напряжение

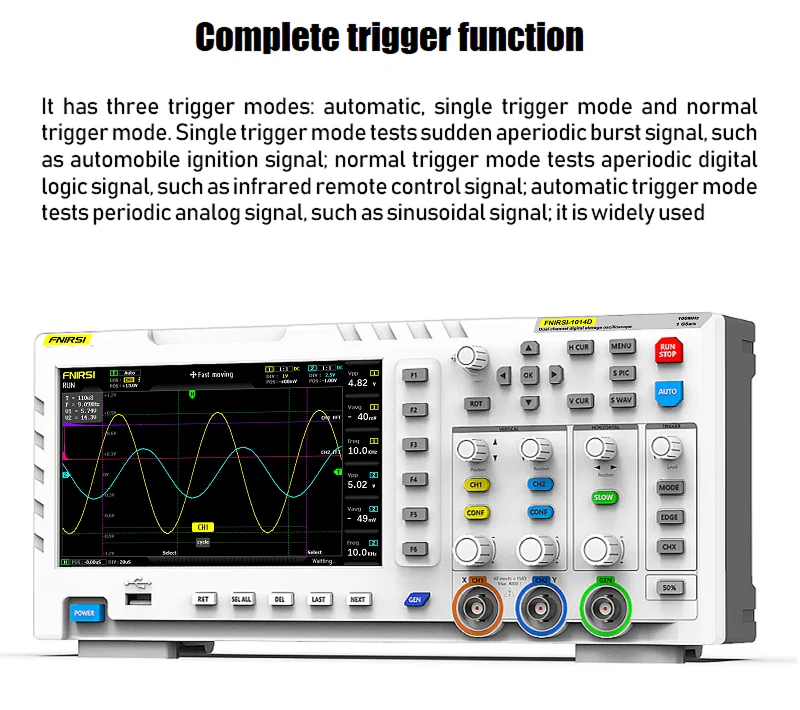

10: Полная функция запуска (одиночный, нормальный, автоматический)
11: в любое время дисплей формы волны (Функция паузы) заморожен
12: Оснащен высокой эффективностью одной кнопкой авто

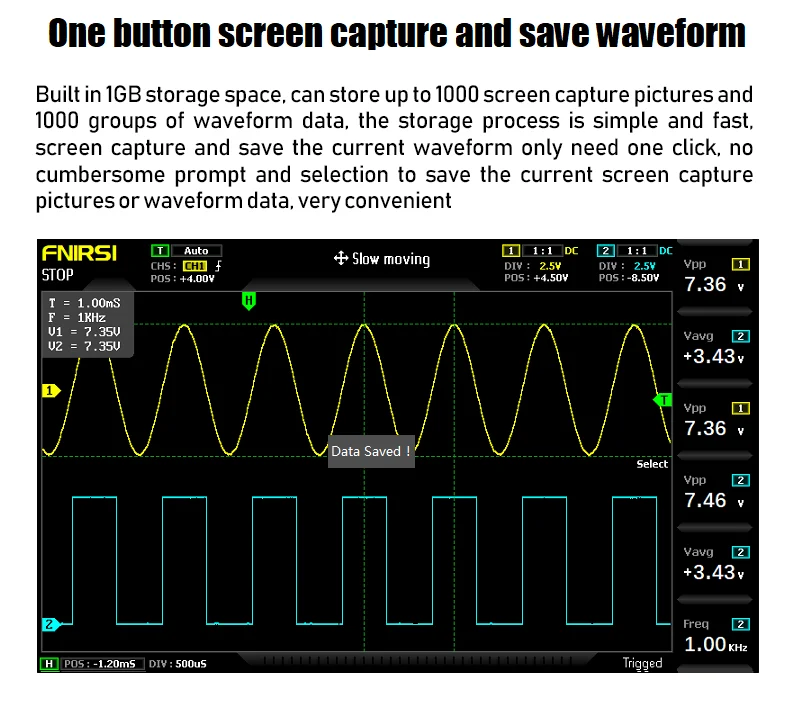

13: одна кнопка хранения сигналов и скриншот
14: встроенный объем памяти 1 Гб, может хранить до 1000 скриншотов + 1000 наборов данных волноводной формы

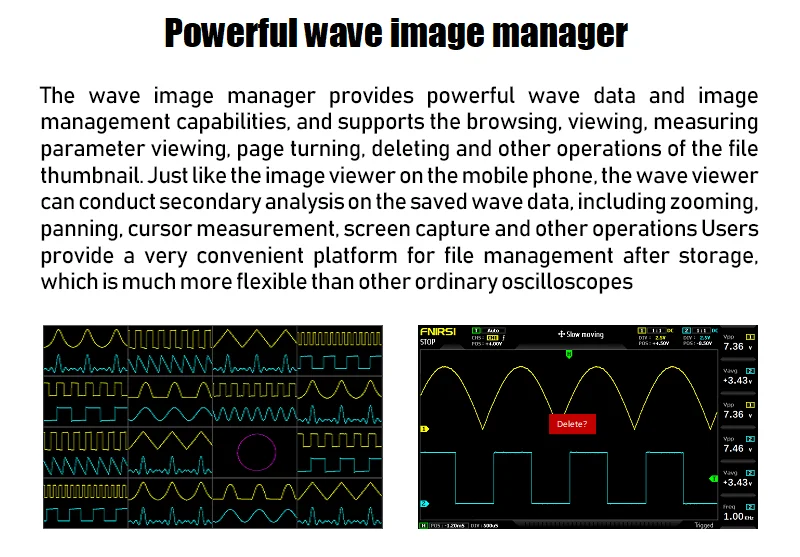

15: Мощный Графический менеджер поддерживает просмотр, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. д.
16: оснащен интерфейсом USB, который может быть подключен к компьютеру, чтобы поделиться скриншотами с компьютером, что удобно для вторичного анализа

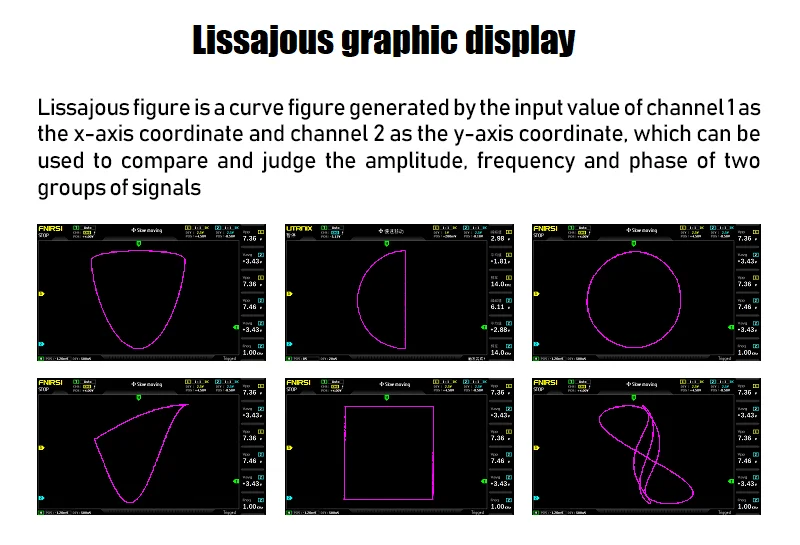

17: функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов
18: функция отображения FFT, может анализировать Спектральные характеристики сигнала
19: технология сжатия памяти, экран обновления формы волны не мерцает
20: Регулировка яркости экрана
21: Регулировка яркости фоновой сетки
22: ультратонкий, легко носить с собой

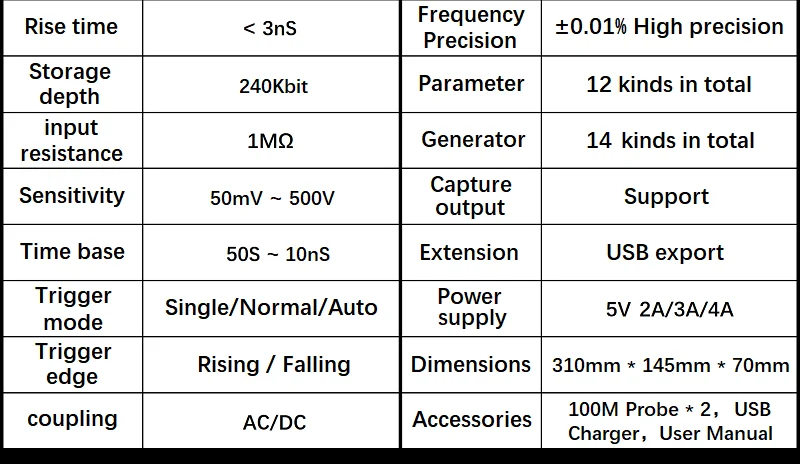

Характеристики:
1: ширина аналогового ремешка: 100 МГц * 2

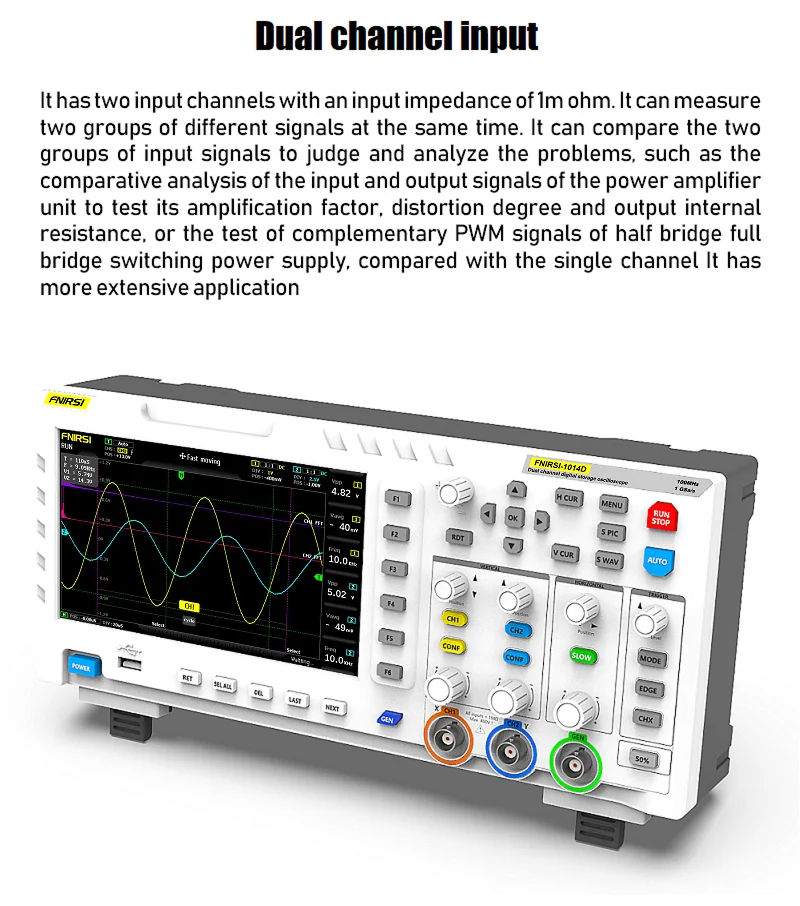

2: Количество каналов: 2 канала
3: Максимальная частота дискретизации в реальном времени: 1GSa/s
4: вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
5: Горизонтальный диапазон времени: 50S/div ~ 10NS/div
6: Максимальное испытательное напряжение: 40 В (1X зонд), 400 В (10X зонд)
7: Глубина хранения: 240 кбит
8: Входное сопротивление: 1MΩ
9:ADC точность: 8 бит
10: Режим соединения: AC/DC
11: режим запуска: одиночный, нормальный, автоматический
12: кромка триггера: подъемная кромка/опускающаяся кромка
13: внешнее триггерное напряжение 0 - 40 в
14: Дисплей: 7 дюймов-800*480
16: удлинительные порты: экспорт изображений USB
18: Размер: 340 мм x 140 мм x 70 мм
19: тела Вес: 1,5 кг

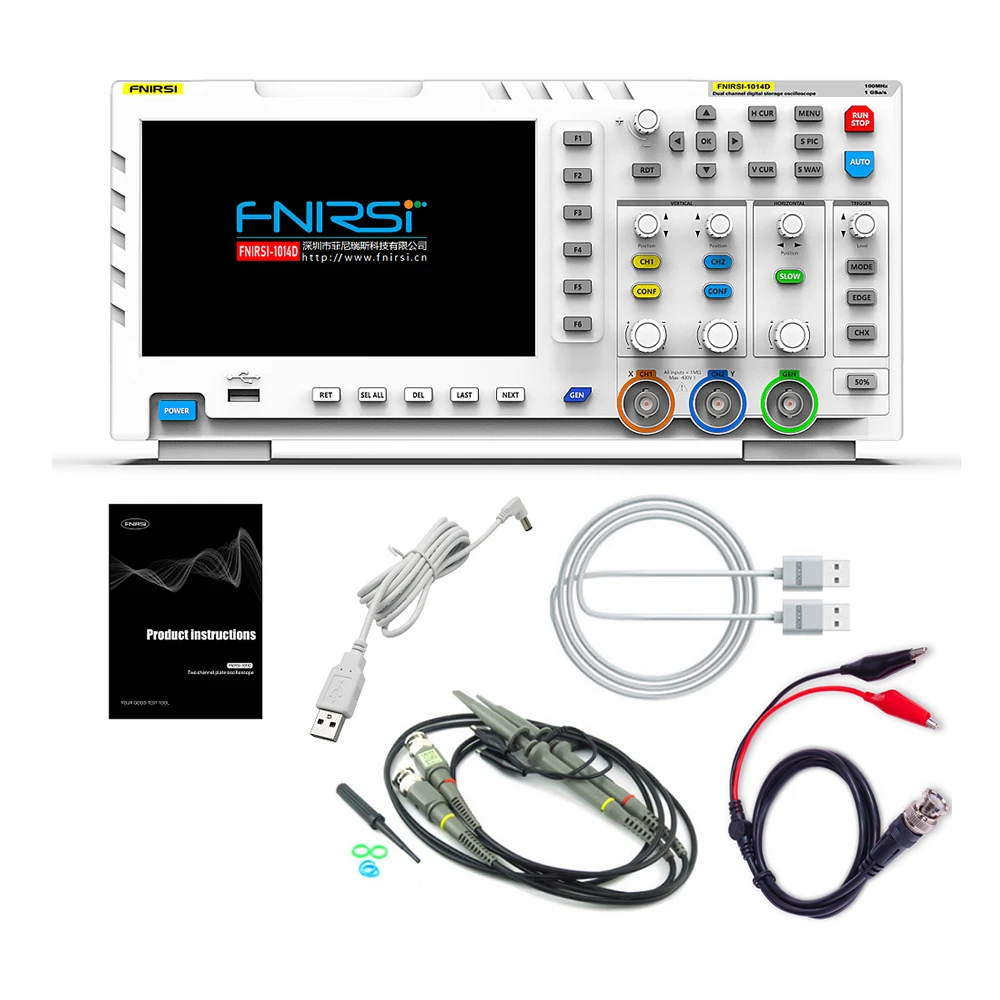

Посылка включает в себя:
1 x FNIRSI-1014D хост осциллографа
2 x подходящих зонда 100 МГц (1X и 10X)
1 x зажим типа «крокодил»
1 usb-кабель для передачи данных
Руководство пользователя (на английском языке)-1 шт.
Примечание: Рабочее напряжение DC5V 2A и питание от USB. Этот продукт не содержит адаптера. Вам нужно купить его самостоятельно
-
Вес логистики0.900
-
Длина записи30KB
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаBSIDE
-
Номер моделиFNIRSI-1014D
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер дисплея7 Дюйм(ов) и Выше
-
Размер логистики - высота (см)16
-
Размер логистики - длина (см)39
-
Размер логистики - ширина (см)23
-
Разрешение экрана800*480 Пикселей
-
СертификацияЕвропейский сертификат соответствия
-
Съемные элементы питанияДа
-
Товары для ремонтаЭлектрический
-
Цифровых каналов2
-
Частота дискретизации в реальном времени1GSa/S
-
Ширина браслета100-349 МГц
