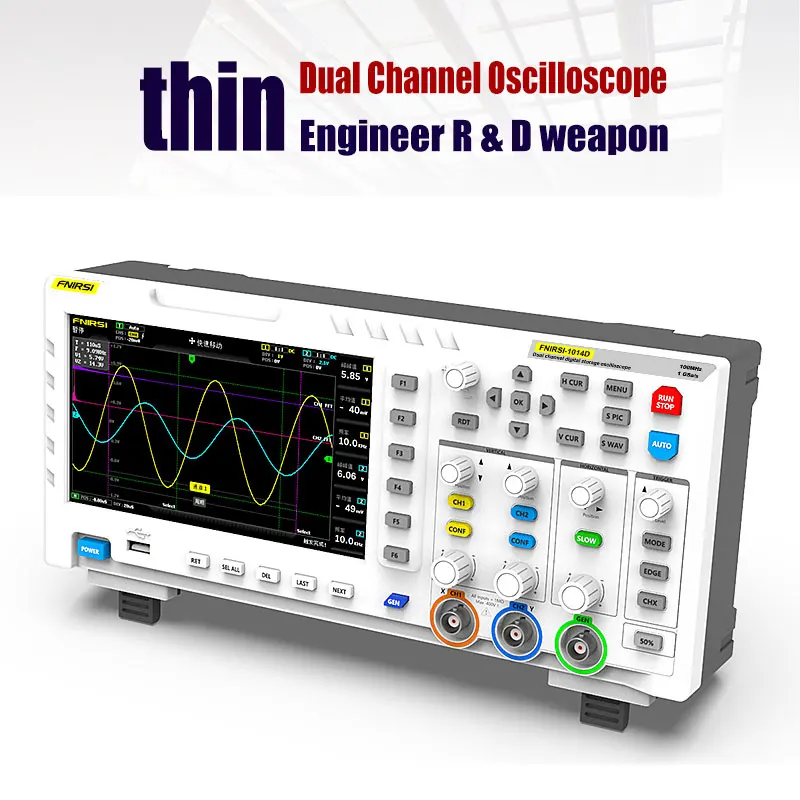

FNIRSI-1014D 100 МГц цифровой осциллограф 2 в 1 двухканальный Вход генератор сигналов 100 МГц * 2 ана-журнал 1GSas частота дискретизации
XD_Electron Store - Надежность 97.25%
Более 2885 подписчиков, дата открытия магазина 01.08.2019
- Положительные оценки: 99% (5203)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 21.05.2022
1К Отзывов
2К Заказов
82 Отзывов
143 Заказов
50 Отзывов
97 Заказов
36 Отзывов
61 Заказов
37 Отзывов
60 Заказов
25 Отзывов
32 Заказов
8 Отзывов
22 Заказов
11 Отзывов
14 Заказов
7 Отзывов
13 Заказов
5 Отзывов
12 Заказов
2 Отзывов
6 Заказов
2 Отзывов
6 Заказов
1 Отзывов
3 Заказов
0 Отзывов
3 Заказов
2 Отзывов
2 Заказов
1 Отзывов
2 Заказов
1 Отзывов
2 Заказов
1 Отзывов
2 Заказов
3 Отзывов
2 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
FNIRSI-1014D руководство по эксплуатации (PDF) ссылка для скачивания:
Https://www.mediafire.com/file/ppeajlhbdm1szo4/FNIRSI-1014D+Product+Manual.pdf/file

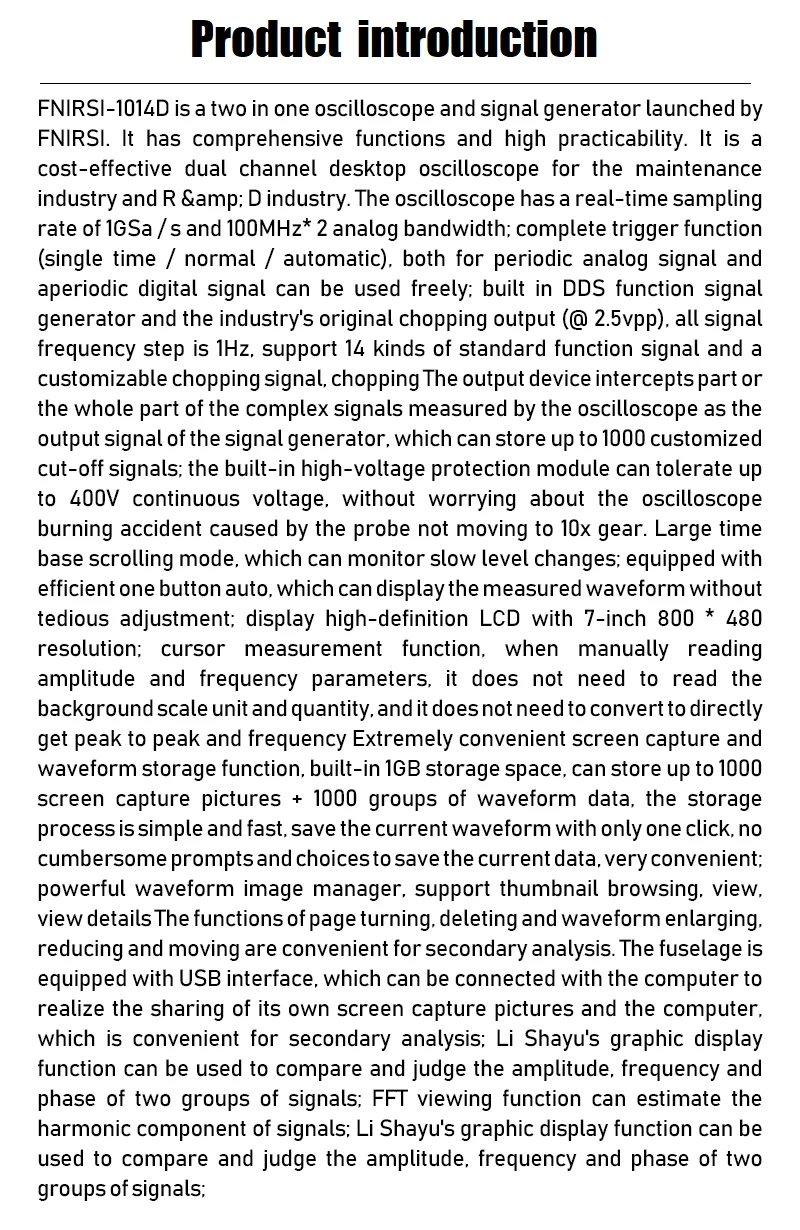

Введение:

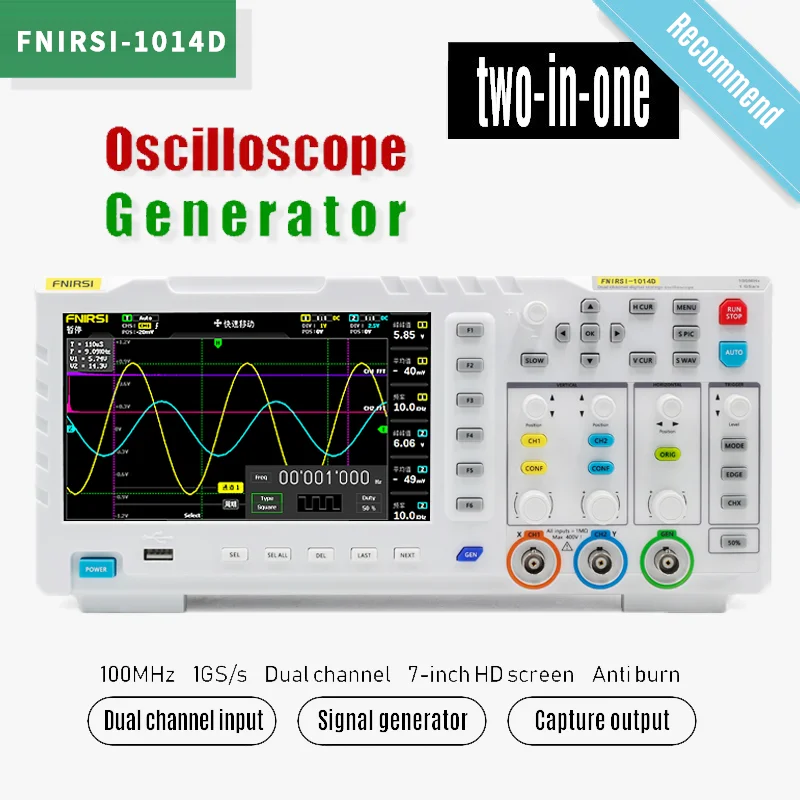

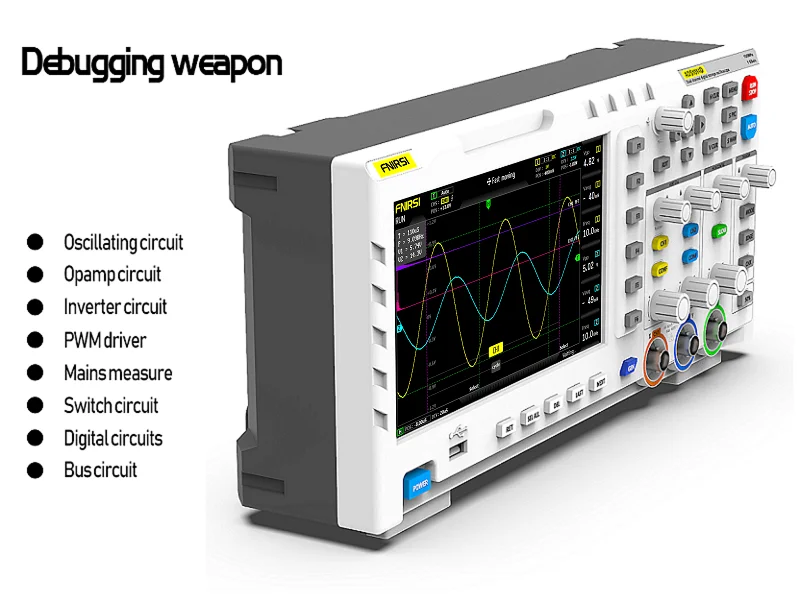

Это два в одном осциллографе и генератор сигналов. Он имеет комплексные функции и высокую практичность. Это экономичный двухканальный Настольный осциллограф для индустрии технического обслуживания и НИОКР. Осциллограф имеет частоту дискретизации в реальном времени 1GSa / s и аналоговую пропускную способность 100 МГц * 2; Полная функция триггера (однократное/нормальное/автоматическое), как для периодического аналогового сигнала, так и для aperiodic цифрового сигнала может быть использован свободно; Встроенный генератор сигналов DDS и оригинальный выходной сигнал в отрасли (@ 2.5vpp), Все шаги частоты сигнала-1 Гц, поддержка 14 видов стандартного функционального сигнала и настраиваемого сигнала, измельчение выходного устройства захватывает часть или всю часть сложных сигналов, измеренных осциллографом как выходной сигнал генератора сигнала, который может хранить до 1000 индивидуальных сигналов отключения; Встроенный модуль защиты от высокого напряжения может выдерживать Непрерывное напряжение до 400 В, не беспокоясь о ДТП при сжигании осциллографа, вызванном тем, что датчик не перемещается на 10x шестерню. Большой режим горизонтальной прокрутки, который может контролировать медленные изменения уровня; Оснащен эффективной одной кнопкой авто, которая может отображать измеренную форму волны без утомительной регулировки; дисплей высокой четкости ЖК-дисплей с 7-дюймовым 800*480 разрешение; Курсором благодаря функции измерения, при ручном чтения амплитуду и частоту параметры, Не нужно считывать фоновые весы и количество, и не нужно конвертировать, чтобы напрямую Получить пик до пика и частоты, чрезвычайно удобная функция захвата экрана и хранения сигналов, встроенная память объемом 1 Гб, может хранить до 1000 фотографий с экрана + 1000 групп данных волноводной формы, Процесс хранения прост и быстр, сохранение текущей формы сигнала одним щелчком, отсутствие громоздких подсказок и выбор для сохранения текущей информации, очень удобный; Мощный менеджер изображений формы волны, поддержка просмотра эскизов, просмотр, просмотр подробной информации о функциях поворота страницы, удаления и увеличения формы волны, Уменьшение и перемещение удобны для вторичного анализа. Фюзеляж оснащен интерфейсом USB, который может быть подключен к компьютеру для реализации совместного использования собственных фотографий экрана и компьютера, что удобно для вторичного анализа; функция графического дисплея Li Shayu может использоваться для сравнения и определения амплитуды, частоты и фазы двух групп сигналов; Функция просмотра FFT может оценить гармонический компонент сигналов; Функция графического дисплея Li Shayu может использоваться для сравнения и определения амплитуды, частоты и фазы двух групп сигналов;
Особенности:

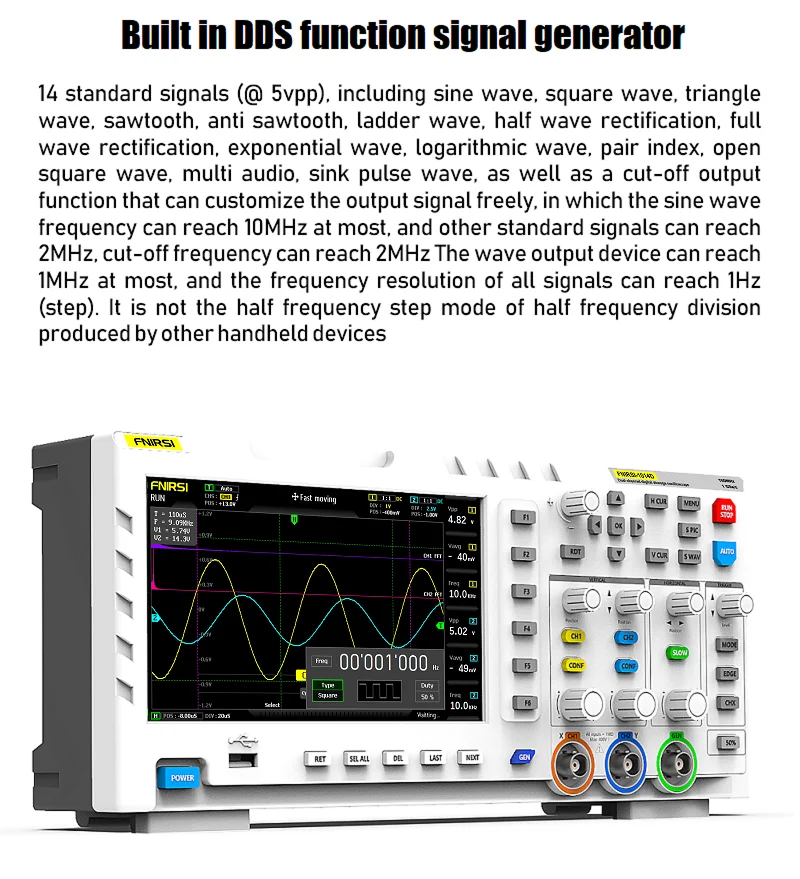

Встроенный генератор сигналов DDS, поддержка 12 видов функционального сигнала.

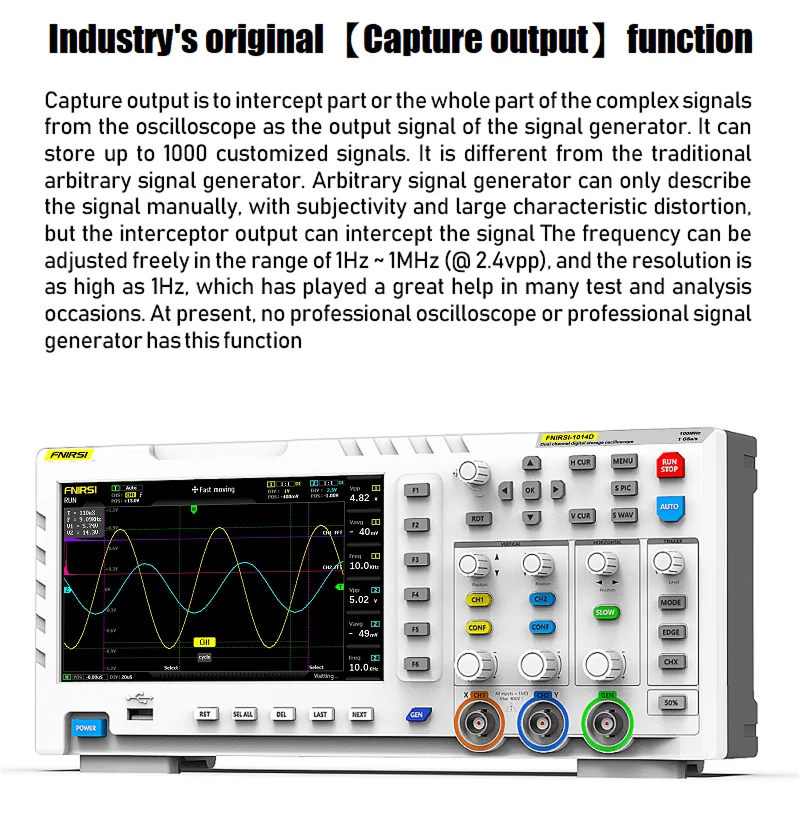

Функция захвата выходного сигнала, которая может хранить до 1000 сигналов захвата.

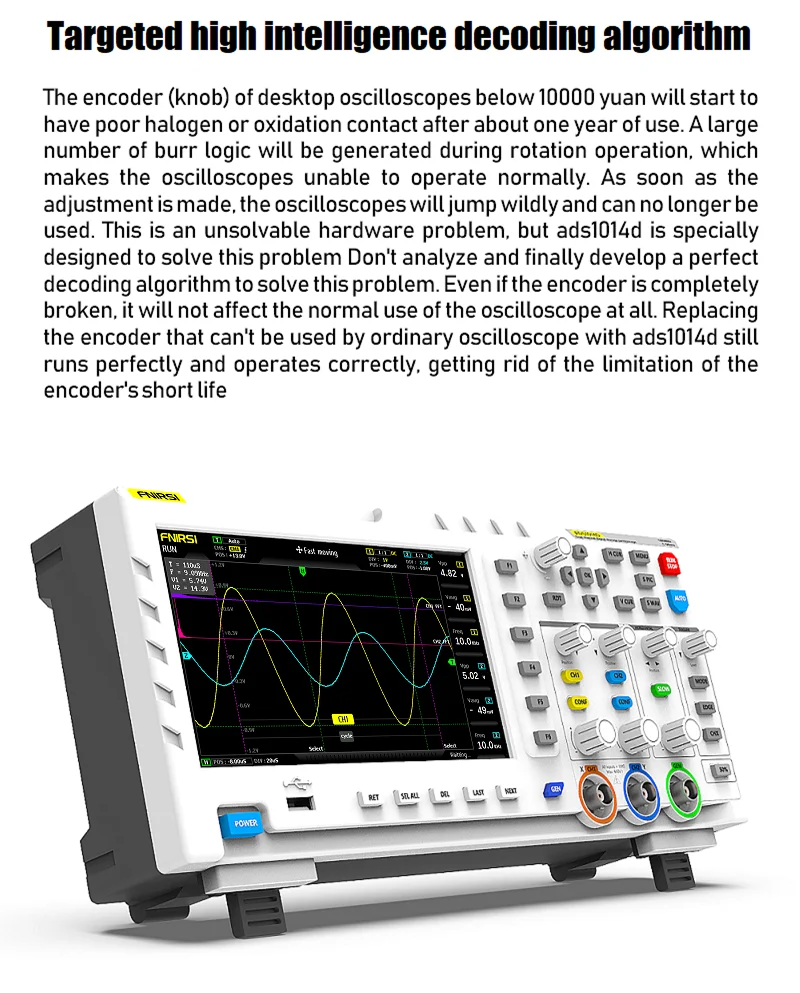

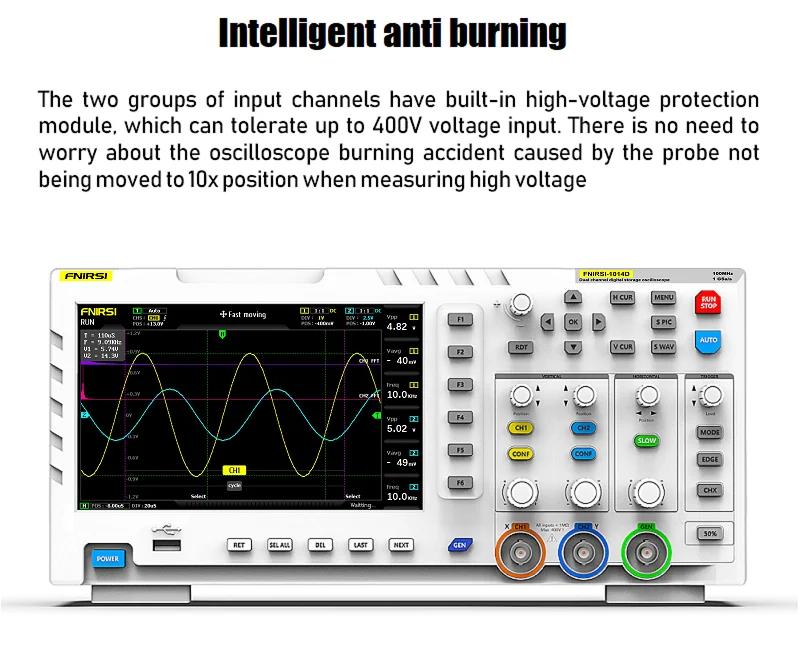

Целевой Высокоинтеллектуальный алгоритм декодирования, кодирование бесконечное и интеллектуальная функция защиты от ожогов, 1X может выдерживать напряжение до 400 В.
С пропускной способностью 100 МГц * 2 ana-log и частотой дискретизации @ 1GSa/s (1X = 5 МГц, 10X = 100 МГц).

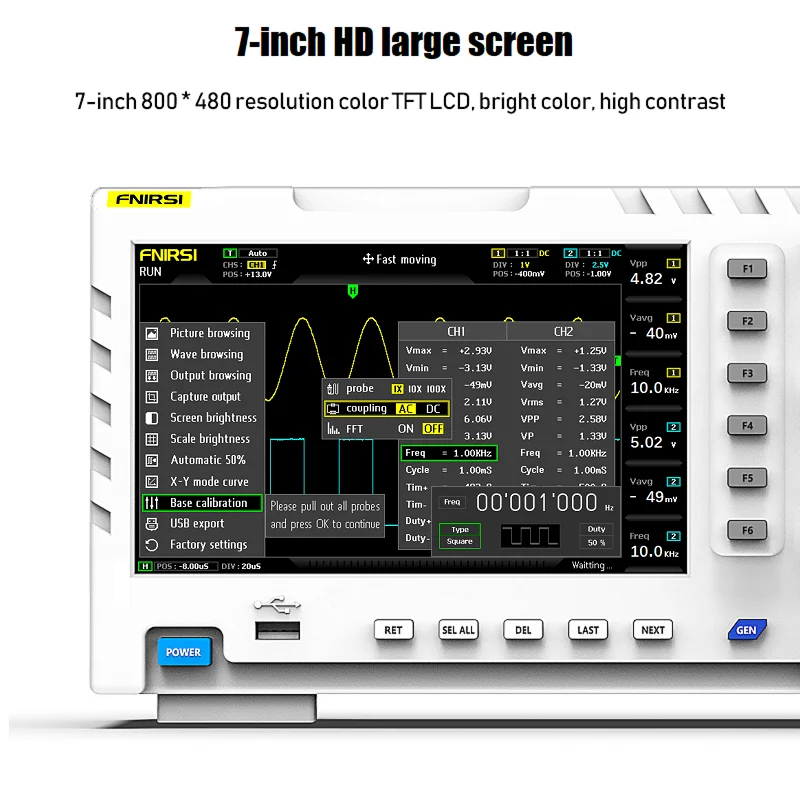

Полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью.
Диапазон высокого измерения напряжения: 1X может измерять 0 ~ 40 В, 10X может измерять 0 ~ 400 В.
До 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period.
Функция измерения курсора: удобно вручную измерять период, частоту и напряжение.
Полная функция запуска (одиночная, нормальная, автоматическая), и в любое время дисплей формы волны (Функция паузы) заморожен.

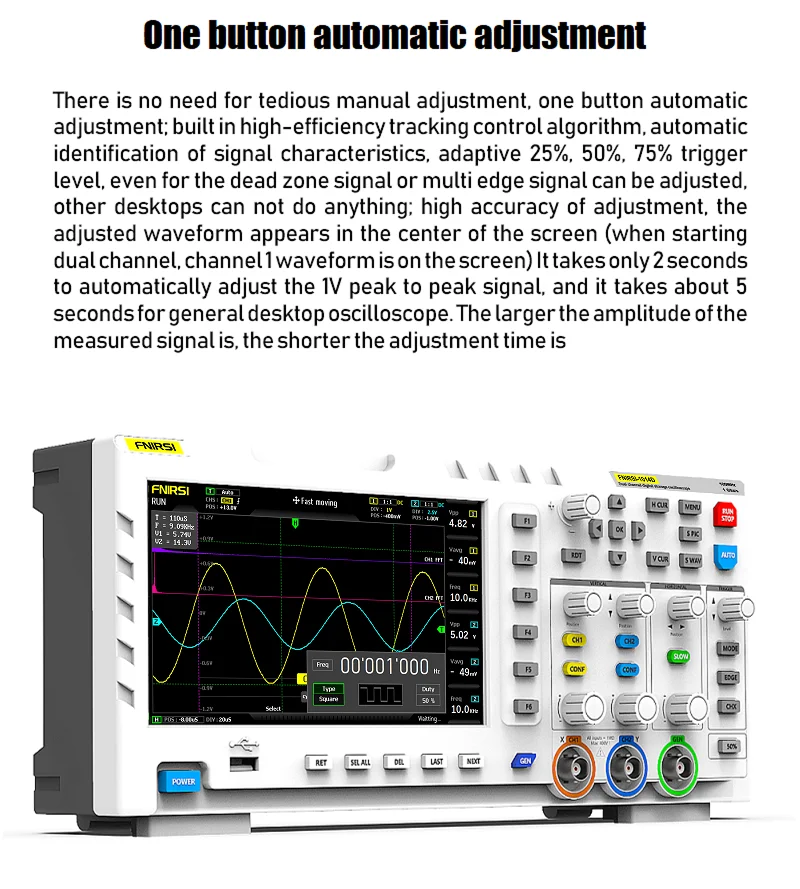

Оснащен высокой эффективностью одной кнопкой авто, и одной кнопкой хранения сигнала и функции скриншота.

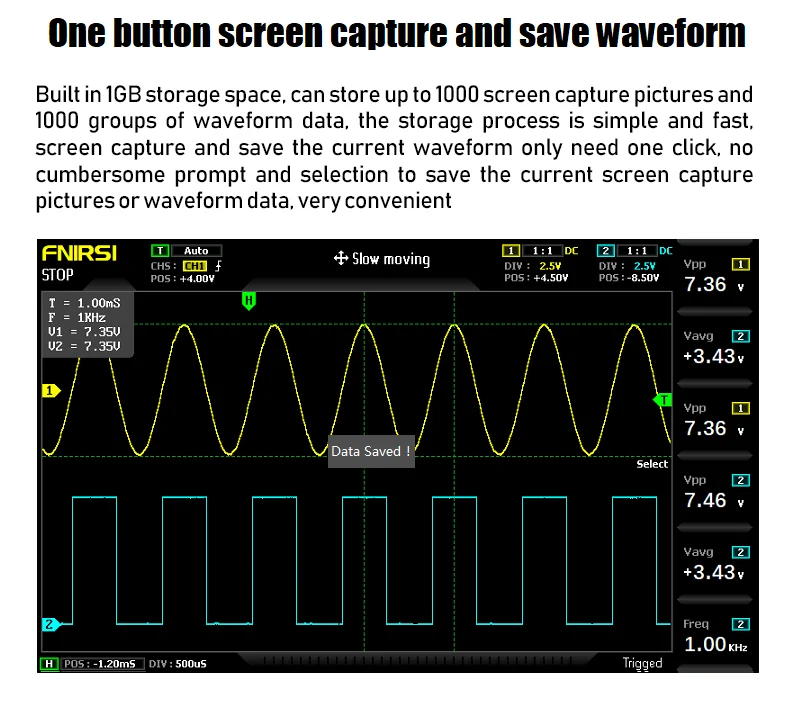

Встроенная память объемом 1 ГБ позволяет хранить до 1000 скриншотов + 1000 наборов данных волноводной формы.

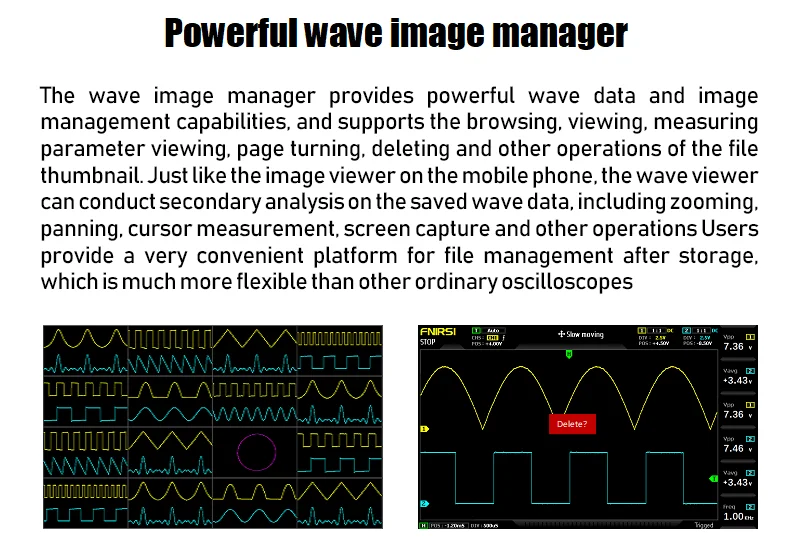

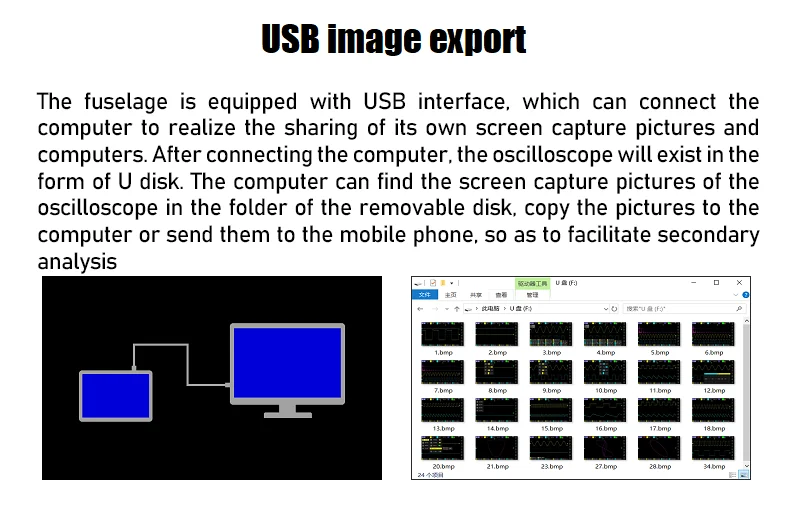

Мощный Графический менеджер поддерживает просмотр эскизов, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д. Оснащен интерфейсом USB, который может быть подключен к com-puter, чтобы поделиться своими скриншотами с com-puter, что удобно для вторичного анализа. Функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов. Функция отображения FFT, может анализировать Спектральные характеристики сигнала, технологию сжатия памяти, экран обновления формы волны не мерцает. С функцией регулировки яркости экрана и функцией регулировки яркости фона gr-id, также легко носить с собой.

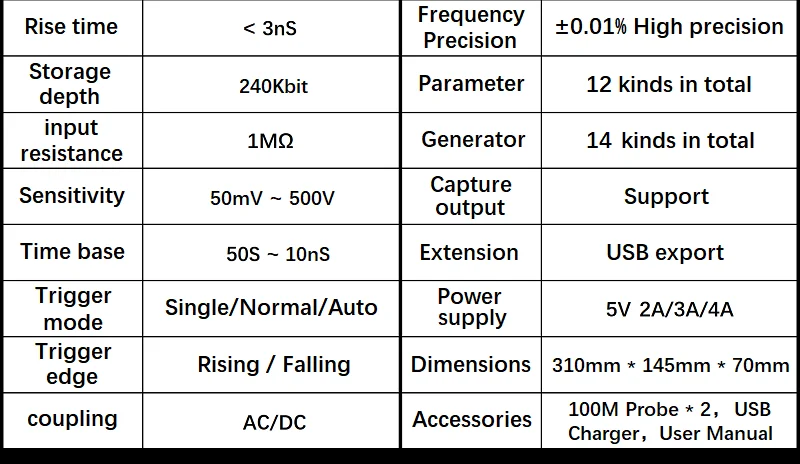

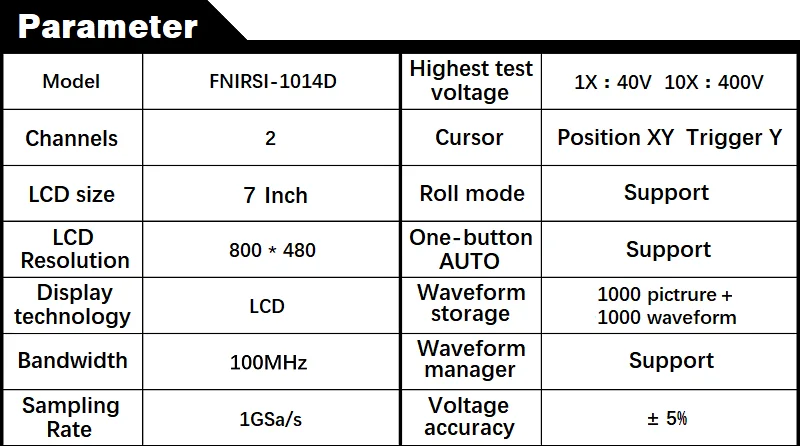

Характеристики:
Материал: АБС-пластик
Ana-log ширина ремешка: 100 МГц * 2

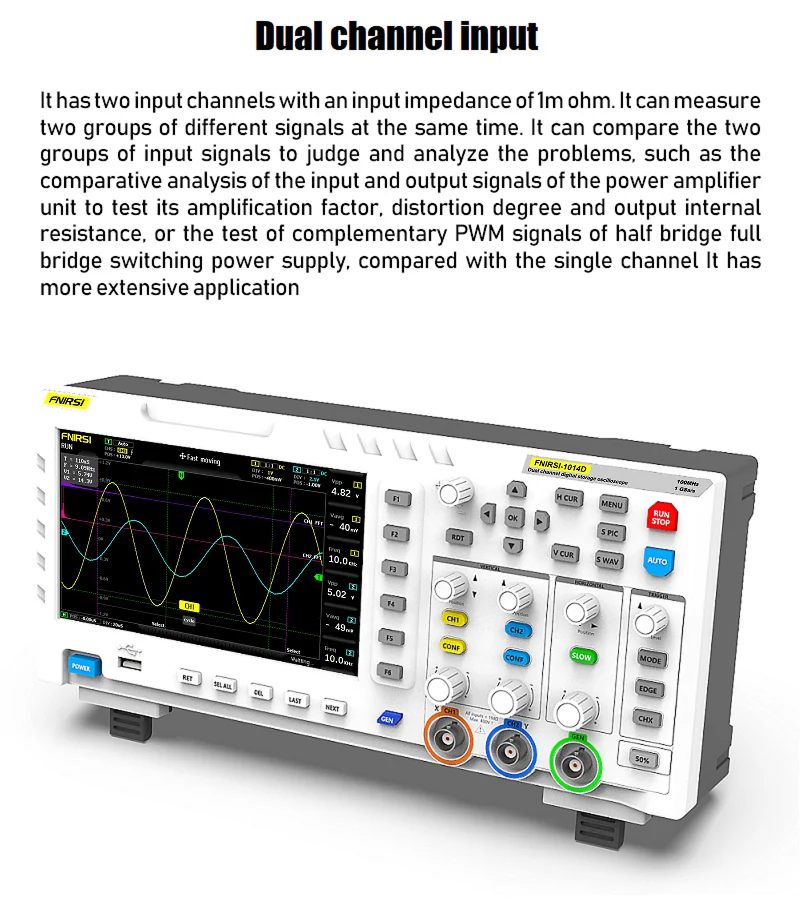

Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1GSa/s
Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
Горизонтальный диапазон времени: 50S/div ~ 10NS/div
Максимальное тестовое напряжение: 40 В (1X зонд), 400 В (10X зонд)
Глубина хранения: 240 кбит
Входное сопротивление: 1MΩ
Точность ADC: 8 бит
Режим соединения: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Кромка триггера: поднимающаяся кромка/опускающаяся кромка
Внешний триггер напряжения 0 ~ 40 в
Удлинительные порты: экспорт изображений USB
Размер посылка: 340*140*70 мм/13,4*5,5*2,8 дюймов
Посылка Вес: 1500 г/3.3lb

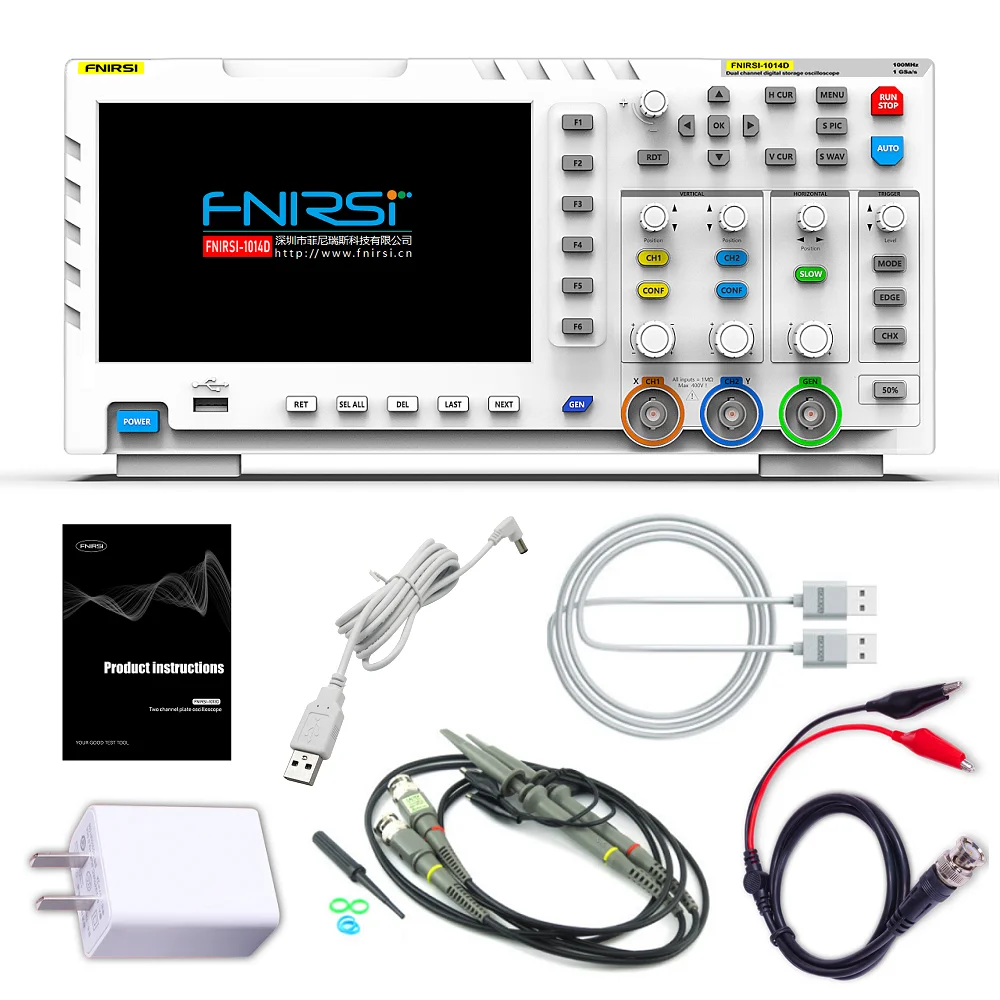

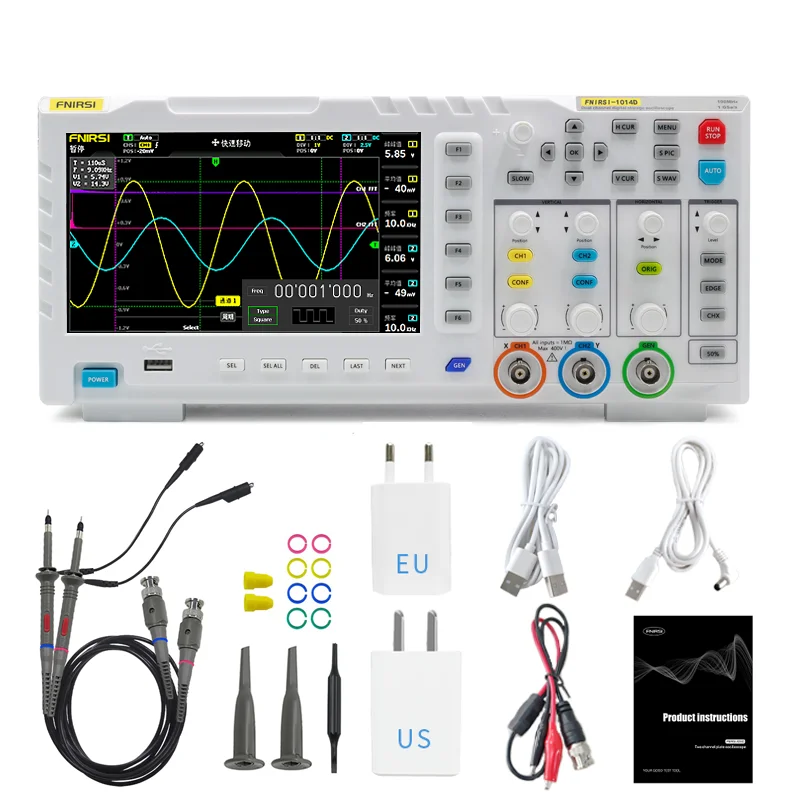

Упаковочный лист:
1 * FNIRSI-1014D хост осциллографа
2 * соответствующий зонд 100 МГц (1X и 10X)
1 * зажим
1 * 5V2A адаптер питания
1 * usb-кабель для передачи данных
1 * Руководство пользователя на английском языке
(Вид: voltNik)
Описание и описание товара (русский):Https://www.youtube.com/watch?v=vtqpvNn9f7U&t=363s
----- Или отканируе и на экране qr-код,
