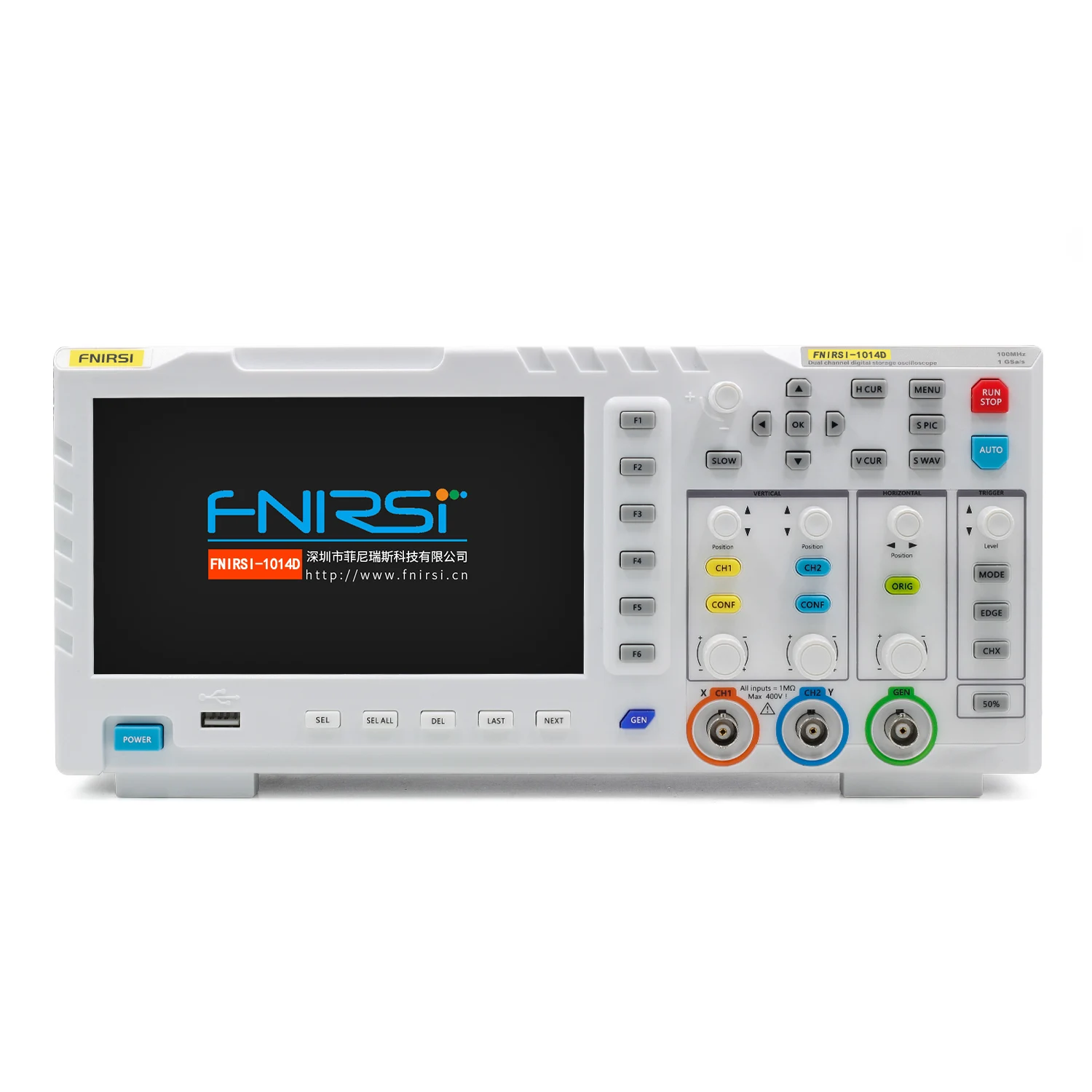

FNIRSI-1014D цифровой осциллограф 2 в 1 двухканальный входной генератор сигналов 100 МГц * 2 Ana-log частота дискретизации 1 Гвыбс
Последнее обновление: 29.05.2022
82 Отзывов
143 Заказов
50 Отзывов
97 Заказов
36 Отзывов
61 Заказов
37 Отзывов
60 Заказов
12 Отзывов
30 Заказов
8 Отзывов
22 Заказов
11 Отзывов
14 Заказов
7 Отзывов
13 Заказов
5 Отзывов
12 Заказов
2 Отзывов
8 Заказов
2 Отзывов
6 Заказов
2 Отзывов
6 Заказов
3 Отзывов
6 Заказов
0 Отзывов
4 Заказов
0 Отзывов
3 Заказов
1 Отзывов
3 Заказов
3 Отзывов
3 Заказов
1 Отзывов
2 Заказов
2 Отзывов
2 Заказов
2 Отзывов
2 Заказов
1 Отзывов
2 Заказов
3 Отзывов
2 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
1 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов
FNIRSI-1014D руководство по эксплуатации:
https://www.mediafire.com/file/ppeajlhbdm1szo4/FNIRSI-1014D+Product+Manual.pdf/file

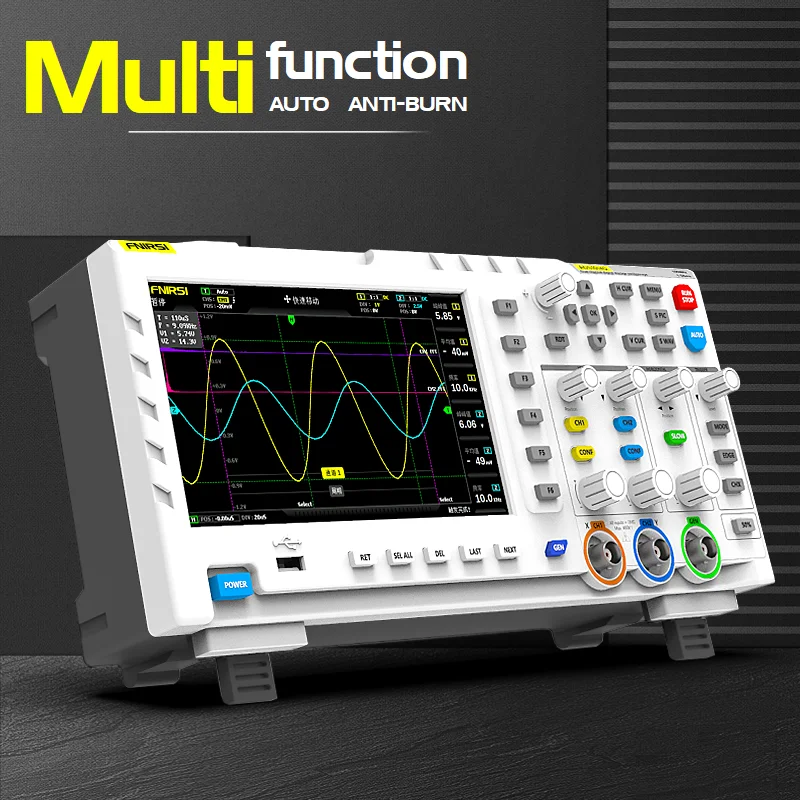

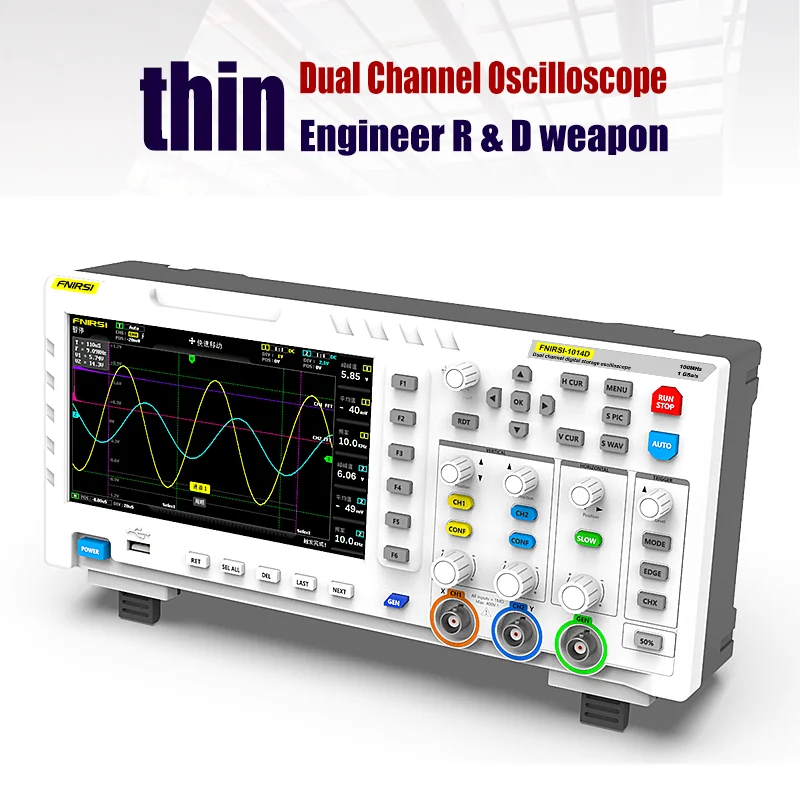

Введение:
FNIRSI-1014D-это два в одном осциллографе и генератор сигналов, запущенный FNIRSI. Он имеет комплексные функции и высокую практичность. Это экономичный двухканальный Настольный осциллограф для индустрии технического обслуживания и НИОКР. Осциллограф имеет частоту дискретизации в реальном времени 1GSa / s и аналоговую пропускную способность 100 МГц * 2; Полная функция триггера (однократное/нормальное/автоматическое), как для периодического аналогового сигнала, так и для aperiodic цифрового сигнала может быть использован свободно; Встроенный генератор сигналов DDS и оригинальный выходной сигнал в отрасли (@ 2.5vpp), Все шаги частоты сигнала-1 Гц, поддержка 14 видов стандартного функционального сигнала и настраиваемого сигнала, измельчение выходного устройства захватывает часть или всю часть сложных сигналов, измеренных осциллографом как выходной сигнал генератора сигнала, который может хранить до 1000 индивидуальных сигналов отключения; Встроенный модуль защиты от высокого напряжения может выдерживать Непрерывное напряжение до 400 В, не беспокоясь о ДТП при сжигании осциллографа, вызванном тем, что датчик не перемещается на 10x шестерню. Большой режим горизонтальной прокрутки, который может контролировать медленные изменения уровня; Оснащен эффективной одной кнопкой авто, которая может отображать измеренную форму волны без утомительной регулировки; дисплей высокой четкости ЖК-дисплей с 7-дюймовым 800*480 разрешение; Курсором благодаря функции измерения, при ручном чтения амплитуду и частоту параметры, Не нужно считывать фоновые весы и количество, и не нужно конвертировать, чтобы напрямую Получить пик до пика и частоты, чрезвычайно удобная функция захвата экрана и хранения сигналов, встроенная память объемом 1 Гб, может хранить до 1000 фотографий с экрана + 1000 групп данных волноводной формы, Процесс хранения прост и быстр, сохранение текущей формы сигнала одним щелчком, отсутствие громоздких подсказок и выбор для сохранения текущих данных, очень удобный; Мощный менеджер изображений формы волны, поддержка просмотра эскизов, просмотр, просмотр подробной информации о функциях поворота страницы, удаления и увеличения формы волны, Уменьшение и перемещение удобны для вторичного анализа. Фюзеляж оснащен интерфейсом USB, который может быть подключен к компьютеру для реализации совместного использования собственных фотографий экрана и компьютера, что удобно для вторичного анализа; функция графического дисплея Li Shayu может использоваться для сравнения и определения амплитуды, частоты и фазы двух групп сигналов; Функция просмотра FFT может оценить гармонический компонент сигналов; Функция графического дисплея Li Shayu может использоваться для сравнения и определения амплитуды, частоты и фазы двух групп сигналов;
Особенности:

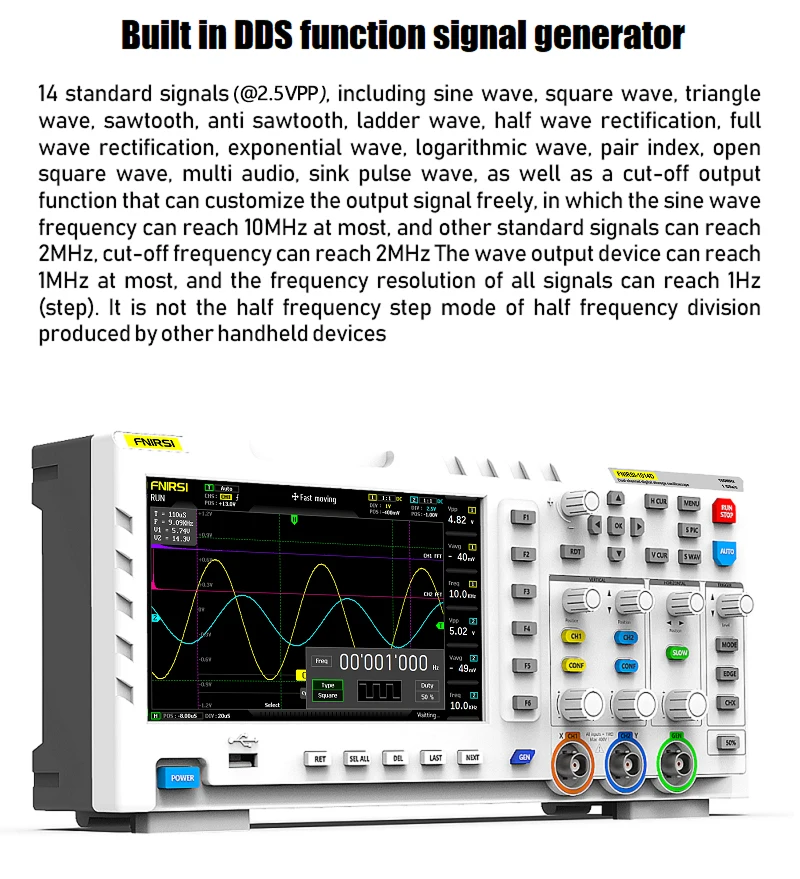

Встроенный генератор сигналов DDS, поддержка 12 видов функционального сигнала.
Функция захвата выходного сигнала, которая может хранить до 1000 сигналов захвата.
Целевой Высокоинтеллектуальный алгоритм декодирования, кодирование бесконечное и интеллектуальная функция защиты от ожогов, 1X может выдерживать напряжение до 400 В.
С пропускной способностью 100 МГц * 2 ana-log и частотой дискретизации @ 1GSa/s (1X = 5 МГц, 10X = 100 МГц).
Полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью.
Диапазон высокого измерения напряжения: 1X может измерять 0 ~ 40 В, 10X может измерять 0 ~ 400 В.

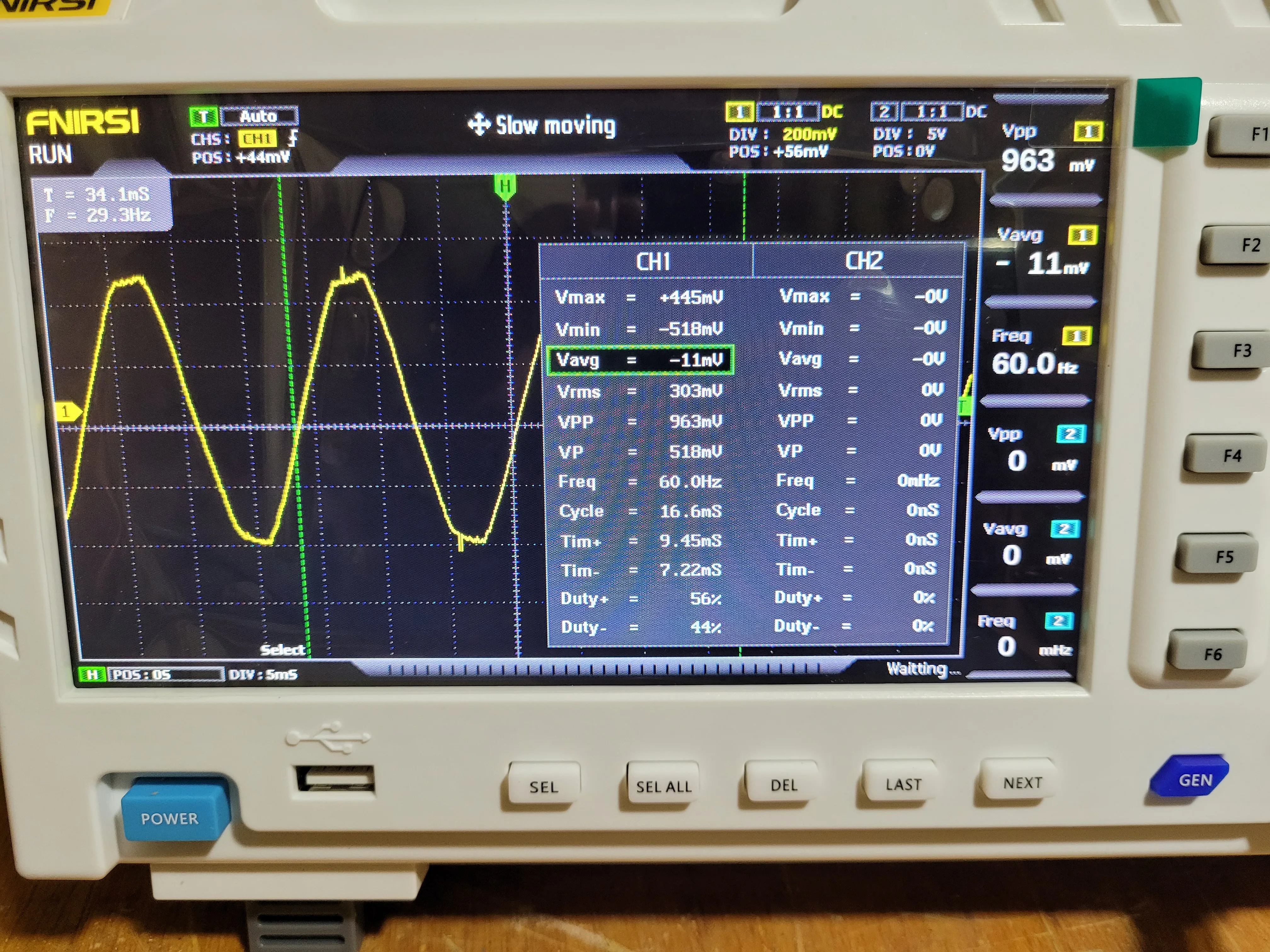

До 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period.
Функция измерения курсора: удобно вручную измерять период, частоту и напряжение.
Полная функция запуска (одиночная, нормальная, автоматическая), и в любое время дисплей формы волны (Функция паузы) заморожен.
Оснащен высокой эффективностью одной кнопкой авто, и одной кнопкой хранения сигнала и функции скриншота.
Встроенная память объемом 1 ГБ позволяет хранить до 1000 скриншотов + 1000 наборов данных волноводной формы.
Мощный Графический менеджер поддерживает просмотр эскизов, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д.Оснащен интерфейсом USB, который может быть подключен к com-puter, чтобы поделиться своими скриншотами с com-puter, что удобно для вторичного анализа.Функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.Функция отображения FFT, может анализировать Спектральные характеристики сигнала, технологию сжатия памяти, экран обновления формы волны не мерцает.С функцией регулировки яркости экрана и функцией регулировки яркости фона gr-id, также легко носить с собой.
Характеристики:
Материал: АБС-пластик
Ana-log ширина ремешка: 100 МГц * 2
Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1GSa/s
Вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
Горизонтальный диапазон времени: 50S/div ~ 10NS/div
Максимальное тестовое напряжение: 40 В (1X зонд), 400 В (10X зонд)
Глубина хранения: 240 кбит
Входное сопротивление: 1MΩ
Точность ADC: 8 бит
Режим соединения: AC/DC
Режим запуска: одиночный, нормальный, автоматический
Кромка триггера: поднимающаяся кромка/опускающаяся кромка
Внешний триггер напряжения 0 ~ 40 в
Удлинительные порты: экспорт изображений USB
Размер посылка: 340*140*70 мм/13,4*5,5*2,8 дюймов
Посылка Вес: 1500 г/3.3lb

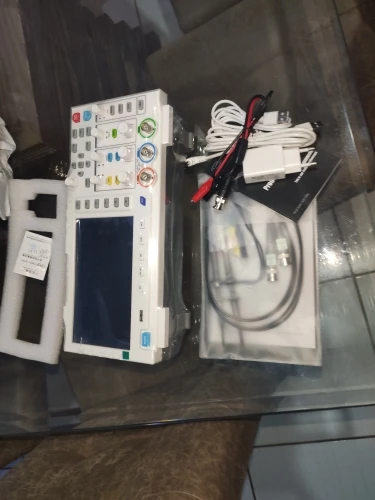

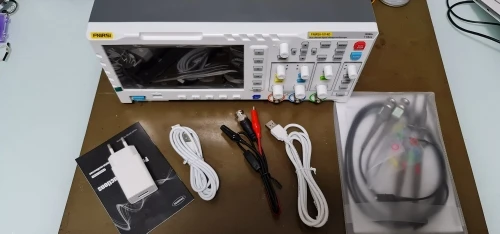

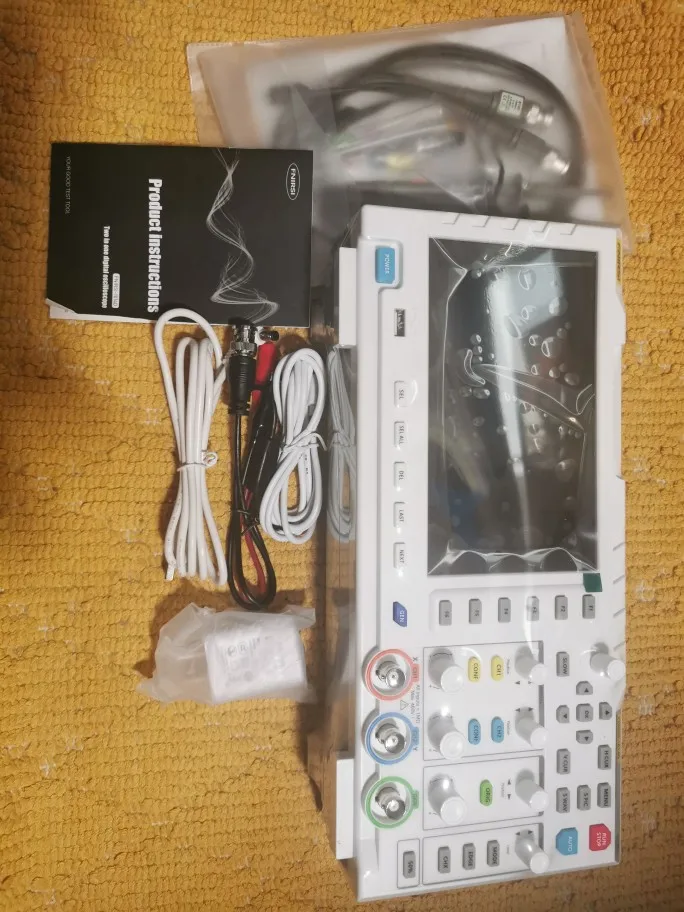

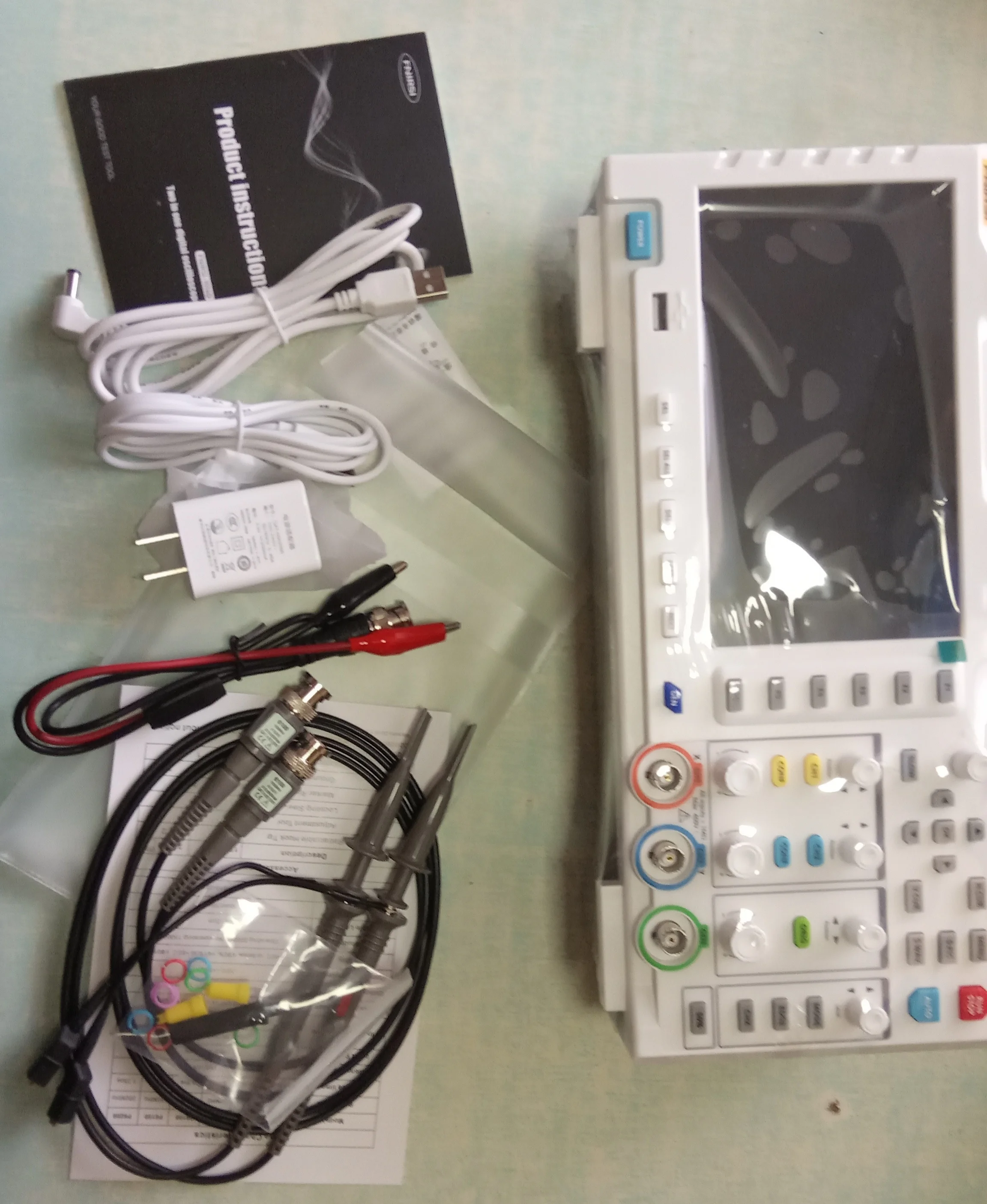

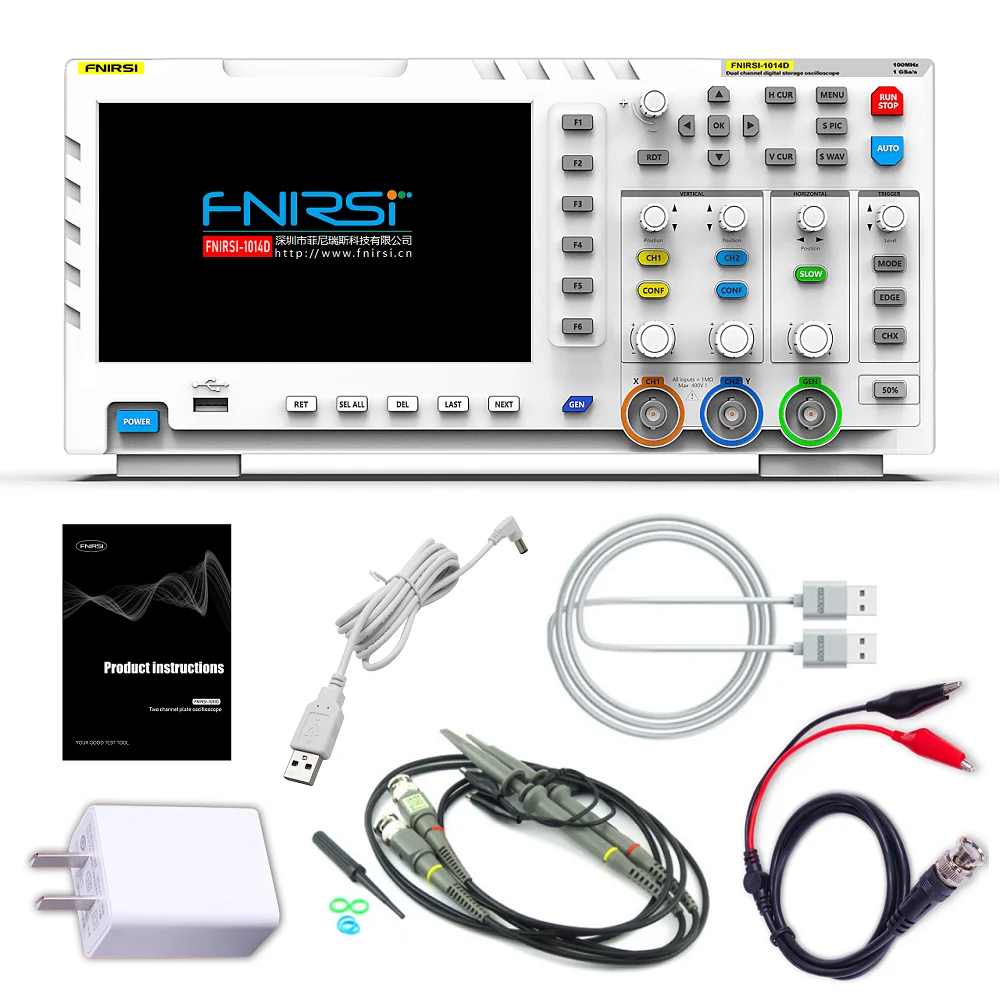

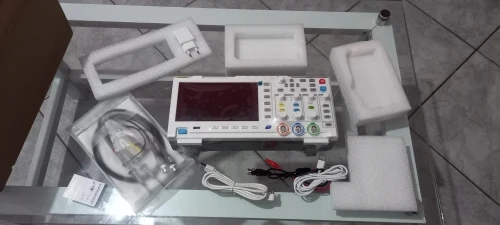

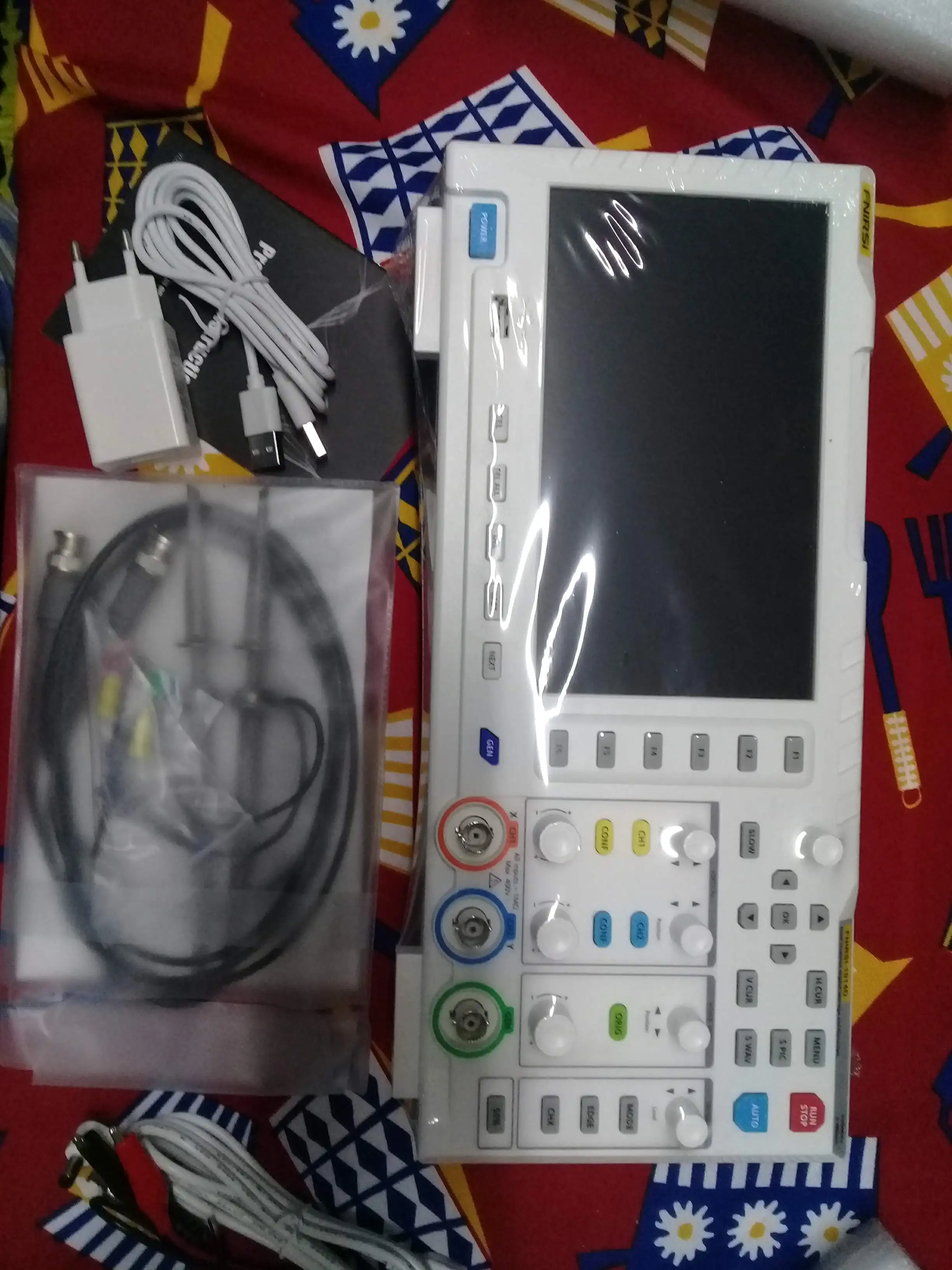

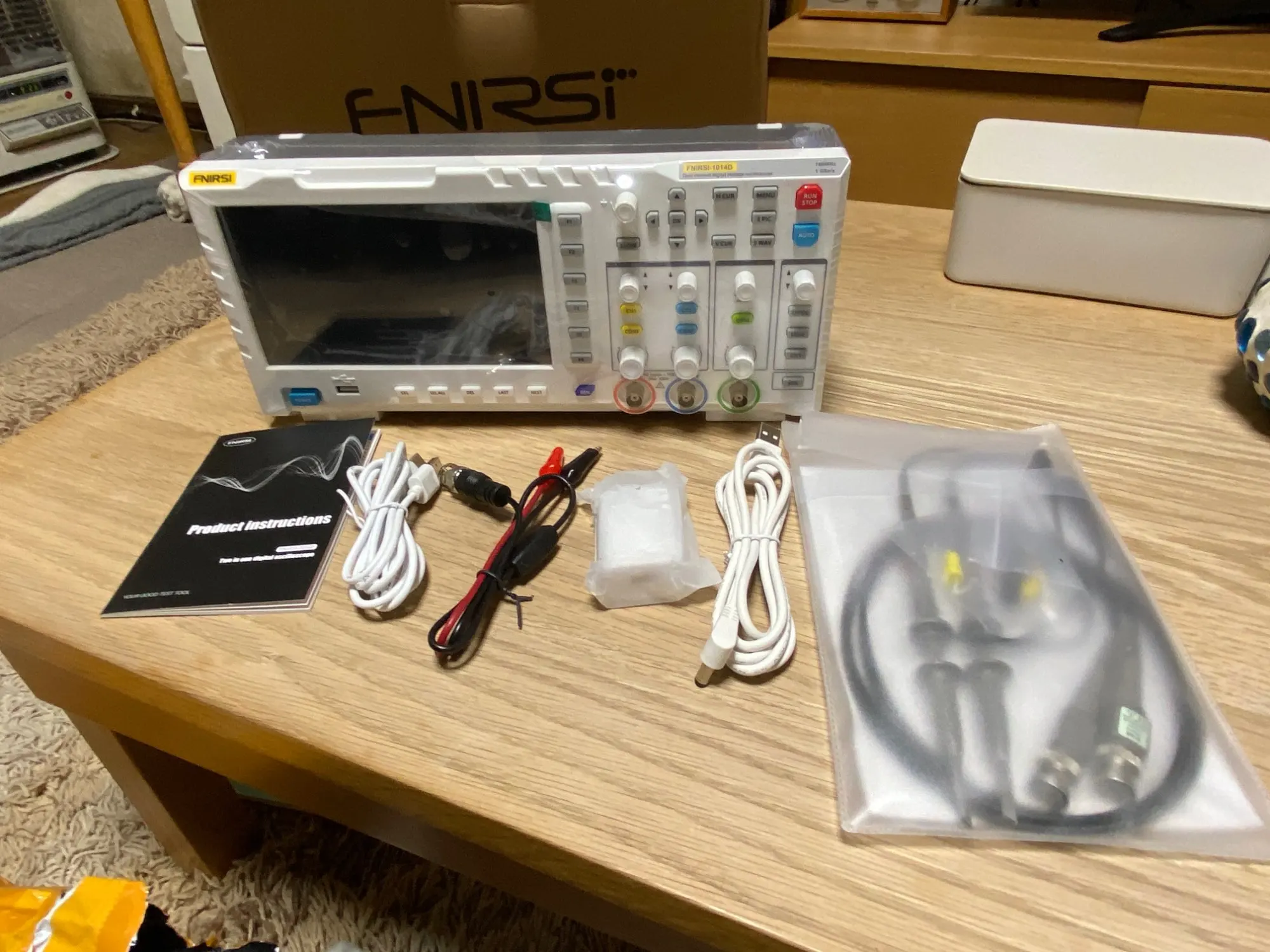

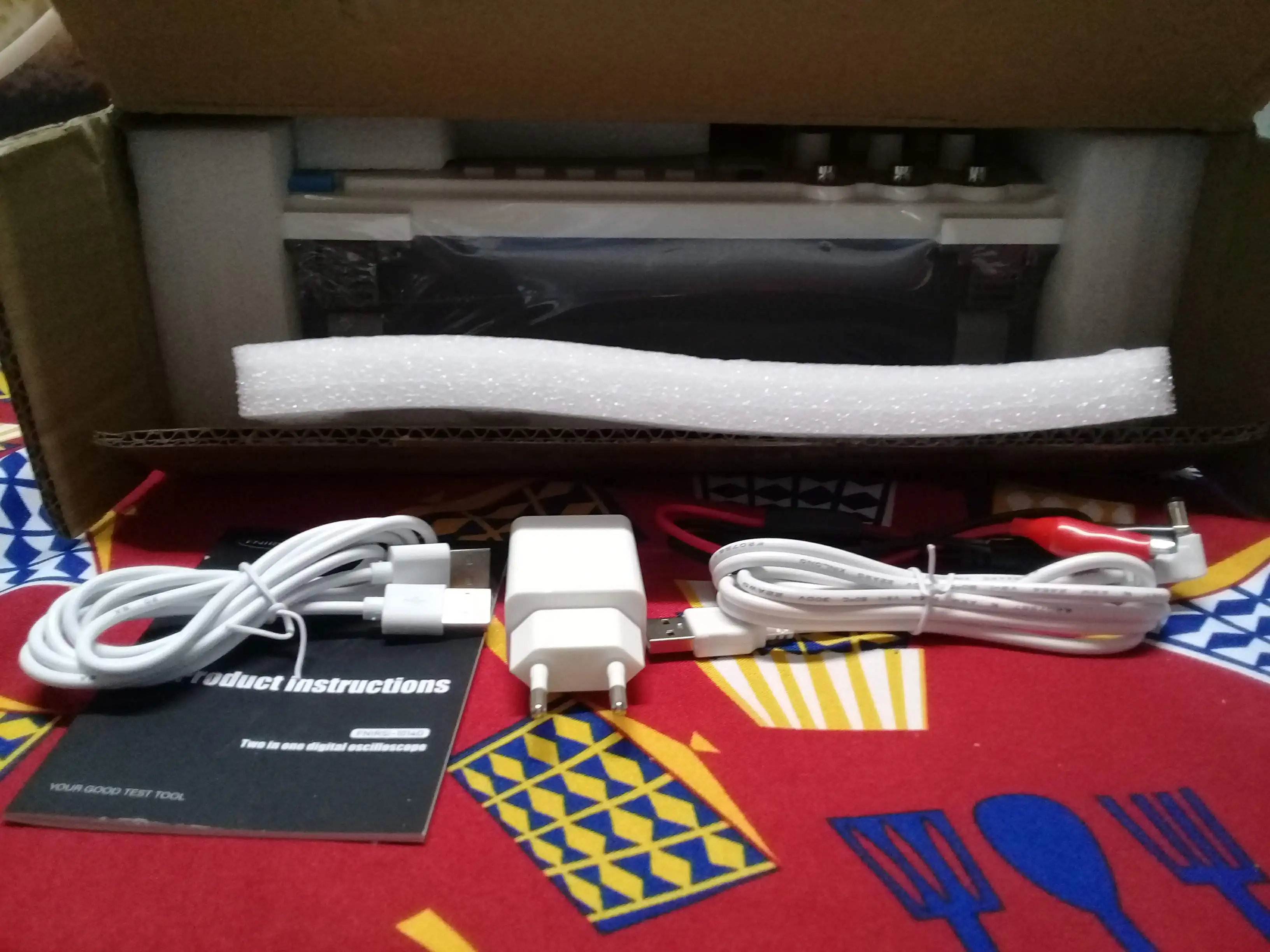

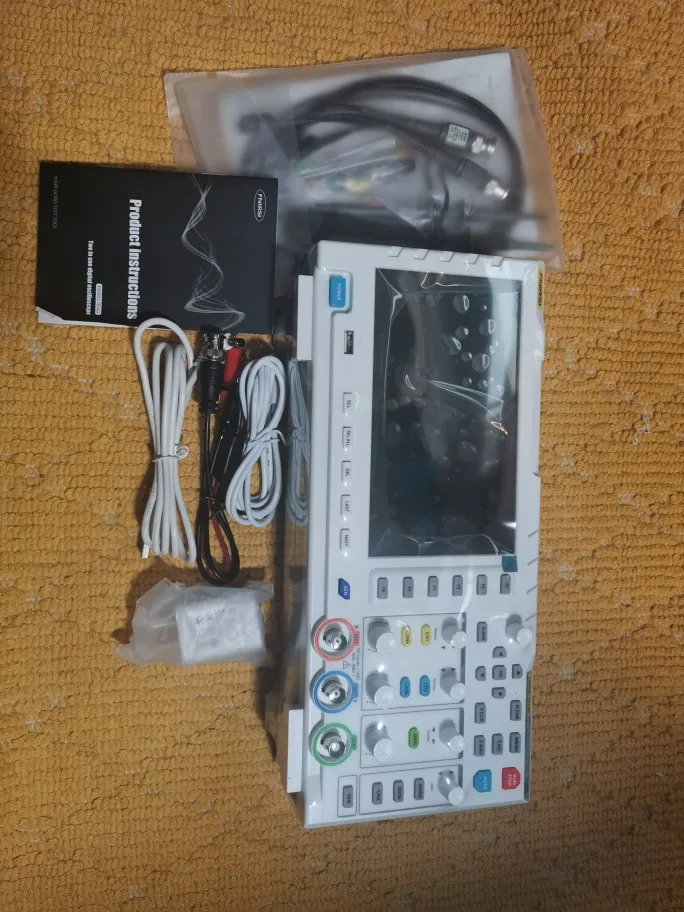

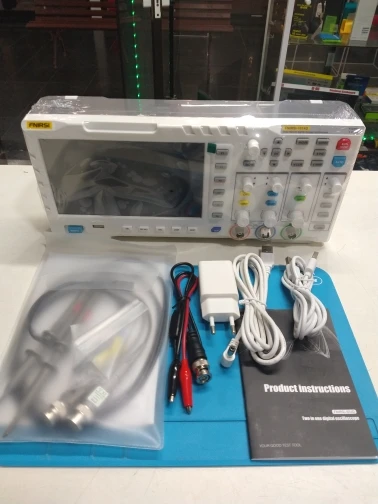

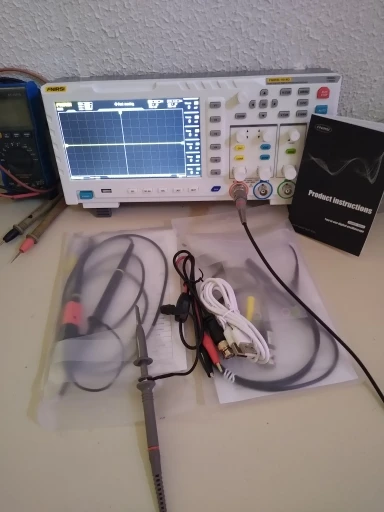

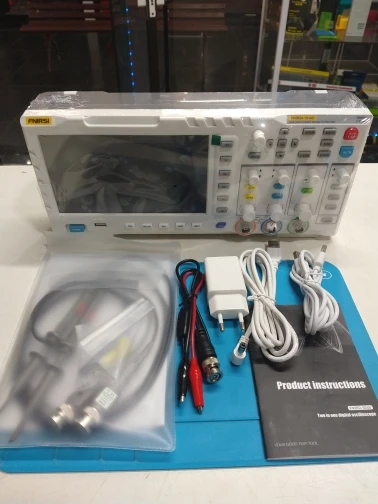

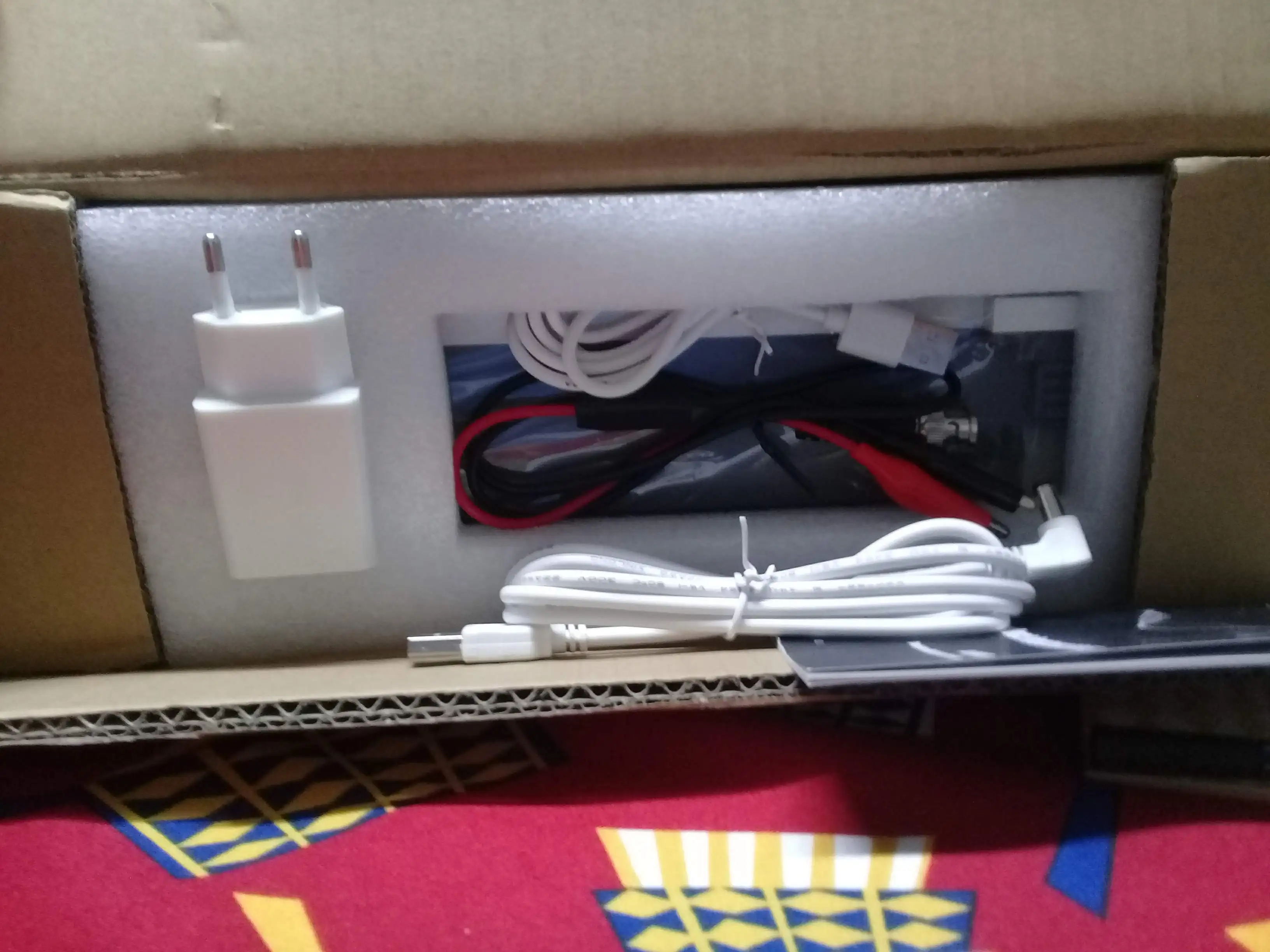

Упаковочный лист:
1 * FNIRSI-1014D хост осциллографа

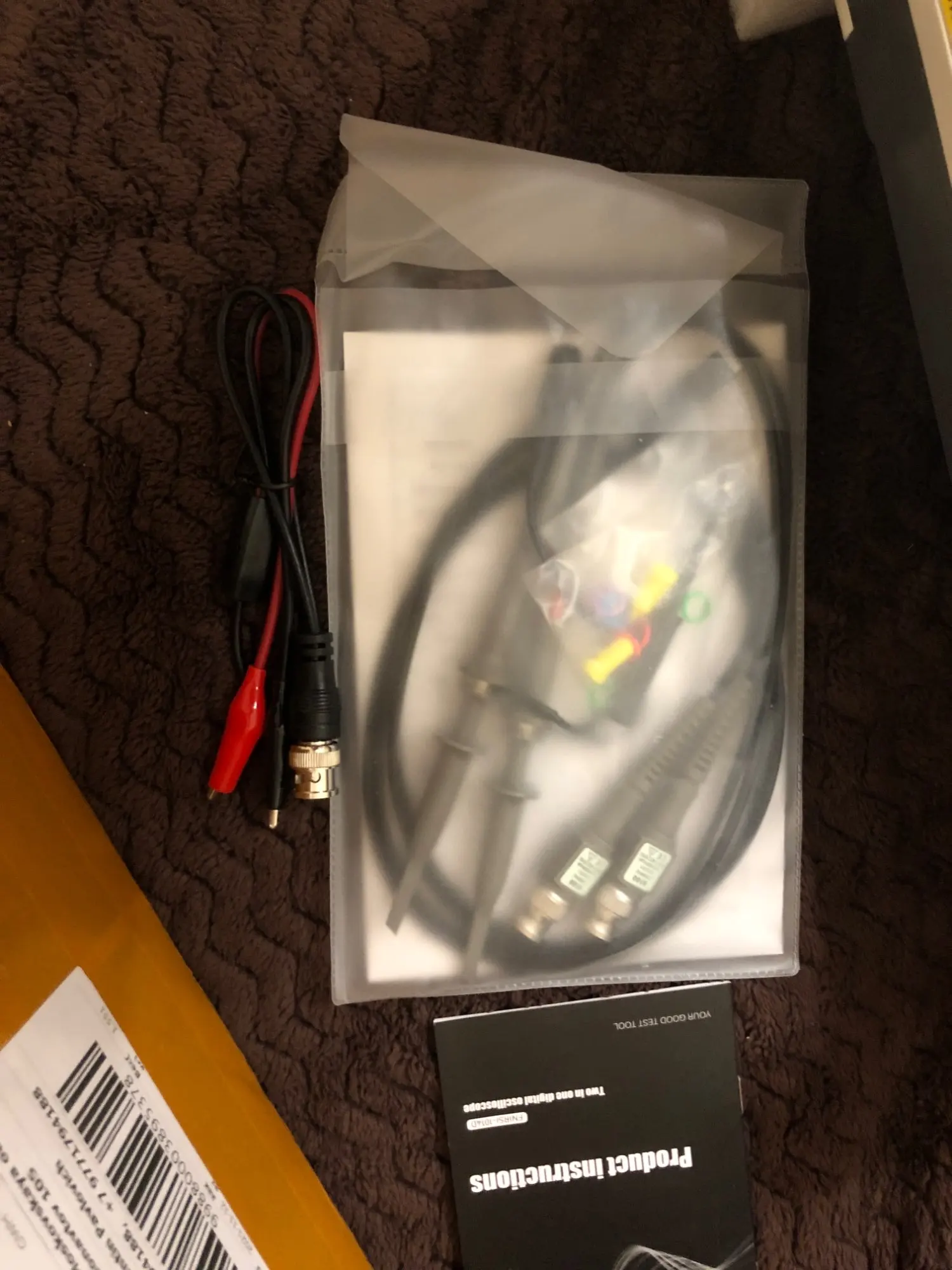

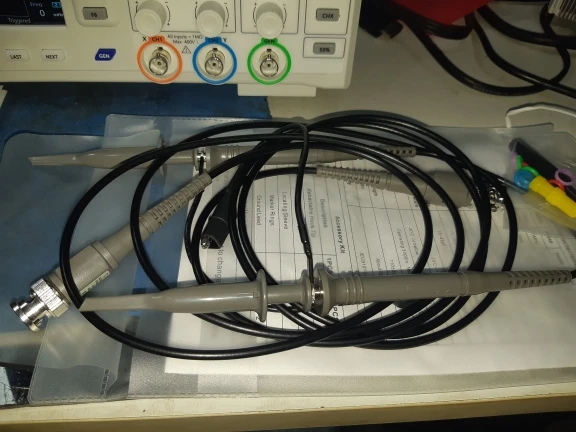

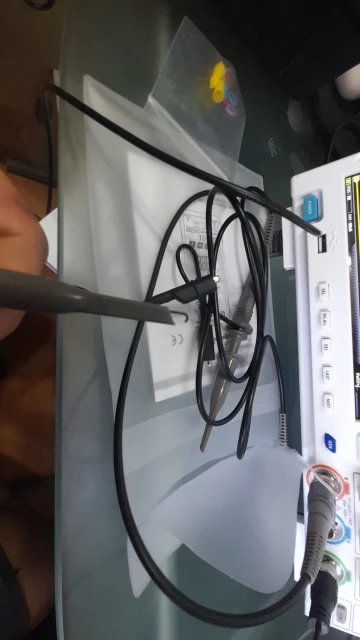

2 * соответствующий зонд 100 МГц (1X и 10X)
1 * зажим

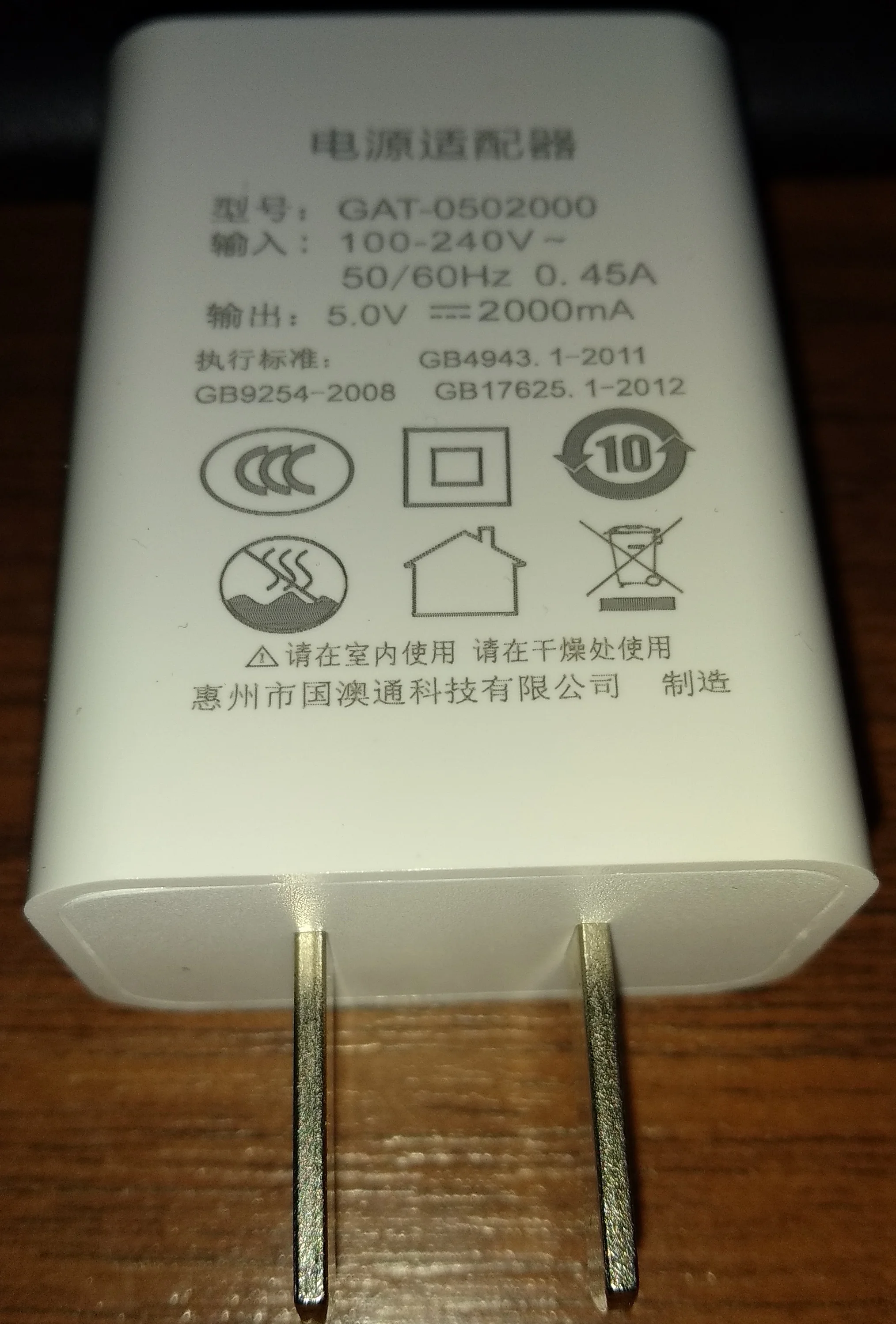

1 * 5В 2A адаптер питания
1 * usb-кабель для передачи данных
1 * Руководство пользователя на английском языке
(Вид: voltNik)
----- Или отканируе и на экране qr-код,
Отзывы покупателей
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD_RU_PROV 20.12.2021
Работает. Для моих целей подходит. Быстрая доставка по России.
Страна: BR Ships From: China Доставка: Standard Shipping 21.12.2021
Получил позже и облагается налогом в размере 115 долларов США. К сожалению, генератор кабельного сигнала неисправен, но остальное работает идеально.
Покупатель
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD_RU_PROV 22.12.2021
Всё устраивает, дошло компанией DPD, на коробке была одна дырка, но обошлось без проблем...
M***v
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD_RU_PROV 01.12.2021
Продавец быстро отправил заказ, отвечает на сообщения. Посылка доставлена службой 5Post за 20 дней,(12 дней не отслеживалась, звонок на горячую линию 5Post не даёт никакого результата) со склада РЦ Богородск Raven в подмосковье на кассу магазина Пятёрочка в Липецкой области (расстояние 390 кмилометров) . Прибор при пробном использовании включился, сетевых адаптеров в комлекте два но не один не пригоден, на 1 ампер с европейской вилкой и на 2 ампера с китайской, ток потребления примерно 1,06 ампера (виден на одном из предоставленных фото, адаптер на 1 ампер не тянет прибр). Похоже как всё китайское потребует доработки....Позже проверю все функции, возможно дополню отзыв.
M***s
Страна: UY Ships From: China Доставка: Standard Shipping 06.12.2021
Продукт хорошего качества и хорошо упакован. Только тест сейчас, потребовался некоторое время, чтобы отпустить таможню, но не облагать налогом.
C***y
Страна: SG Ships From: China Доставка: Standard Shipping 05.12.2021
Прошел базовый тест. Все в порядке. Очень хорошая цена в долларах. Используйте его для моего хобби, микро: бит, raspberry pi и Arduino проектов. Не думаю, что я превышу 50 МГц в своих проектов, так что это 100 МГц будет хорошо!
A***a
Страна: BR Ships From: China Доставка: Standard Shipping 22.12.2021
Продукт отличного качества. Я очень доволен покупкой.
7***r
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD_RU_PROV 06.12.2021
Заказ пришёл вовремя, запакован хорошо, в сеть включил, экран светится, в работе пока не проверял, но думаю что всё будет нормально, так как покупаю в этом магазине не первый раз.
D***t
Страна: UK Ships From: China Доставка: Standard Shipping 22.12.2021
Отличный сервис от этого продавца. FNIRSI-1014D осциллограф идеально подходит для моих нужд. Наличие встроенного генератора сигналов также является преимуществом. Возможность включения объема от источника питания USB также означает, что он может питаться от внешнего аккумулятора. За цену вы не ошибетесь.
C***o
Страна: PE Ships From: China Доставка: Standard Shipping 22.12.2021
Все прибыло хорошо и работает правильно
R***a
Страна: BR Ships From: China Доставка: Standard Shipping 02.10.2021
Отлично, таможенные пошлины, прибыл в течение 30 дней, эффектно.
V***a
Страна: BR Ships From: China Доставка: Standard Shipping 03.12.2021
Очень хорошо за деньги, считается более надежным на сайте видео и больше фотографий, для того, чтобы верить, что будет поставлен принцип. Очень быстрая доставка продавцом быстрый ответ на вопросы заявленная низкая цена не облагается налогом рекомендовать все AliExpress.
I***i
Страна: JP Ships From: China Доставка: Standard Shipping 29.11.2021
Товар прибыл. Доставка была быстрой. Очень хороший продукт и очень хороший магазин! Рекомендовано.
G***a
Страна: BR Ships From: China Доставка: Standard Shipping 04.12.2021
Товар прибыл хорошо, быстрая доставка
V***V
Страна: US Ships From: China Доставка: Standard Shipping 20.12.2021
Соответствует описанию, проверил работает. Остальное после работы не нём.
G***z
Страна: CL Ships From: China Доставка: Standard Shipping 16.12.2021
Отличный осциллограф! По цене, это очень полезно для домашних действий Для колебаний на 10 МГц он начинает читать с большим количеством шума, и очень загрязненные волны Я рекомендую использовать с внешним аккумулятором, так как волна меньше загрязняется, которая подключена непосредственно к электрической сети Качество материалов и кнопки очень хорошее Shipping was very fast! Настоятельно рекомендуется продавец!
J***r
Страна: UY Ships From: China Доставка: Standard Shipping 14.09.2021
Отлично, я прибываю без новостей, и это не займет много времени. Безупречный сервис
A***s
Страна: BR Ships From: China Доставка: Standard Shipping 16.12.2021
Отличное устройство! Хорошо упакованы и быстрая доставка! Рекомендуем 100%! Не облагаются налогом, так как продавец указывал $30 по запросу.
L***a
Страна: BR Ships From: China Доставка: Standard Shipping 09.12.2021
Ótimo produto! Muito leve e de fácil manuseio. Já vem com plugue da fonte compatível com o padrão brasileiro. A entrega também foi muito rápida.e para minha sorte não fui taxado pela receita federal.
A***o
Страна: UY Ships From: China Доставка: Standard Shipping 15.12.2021
Очень безопасная доставка, прежде чем TADA порекомендует всем приобрести примечание 10.
A***o
Страна: BR Ships From: China Доставка: Standard Shipping 06.12.2021
Я очень рад, как и ожидалось. Отличный продавец, отличное устройство! Рекомендуется.
V***v
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD_RU_PROV 16.11.2021
Товар соответствует описанию, брал как 1 осциллограф, все хорошо, работает прекрасно, щупы в комплекте есть, единственные 2 замечания к данной модели - 1) вес всего 1.6 кг из за этого кнопки не придерживая осциллограф не нажать :( 2) у экрана нет защитного стекла с ним аккуратнее :)
A***o
Страна: UA Ships From: China Доставка: Standard Shipping 28.11.2021
Заказ пришел очень быстро за 13 дней 13-26 ноября 2021 года. Покупал соскидками, обошёлся в 135 баксов. Отправлен молниеносно. Продавец - молодец. Опасался, что в декларации бло указано полное название товара, и, хотя продавец уверял, что указали стоимость в 30 баксов, опасения таможенного сбора присутствовали. Но всё прошло гладко и таможня пропустила без сбора. Аппарат работает. Кому интересно видео распаковки - зайдите на мой канал UR3EC в ютубе. Аппарат можно заказывать. продавец проверенный. Спасибо!
V***o
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD 23.09.2021
Отличный продавец, отличный осциллограф. Заказ обработан быстро, доставка до ПК 7 дней. Упаковка - родная коробка, обмотанная скотчем. Начитавшись и насмотревшись информации в интернете, опасался, что придётся лезть внутрь, исправлять китайские косяки. Но продавец заверил, что всё исправлено и теперь это полностью рабочий продукт. Это действительно так, проверил лично (не поленился). За 150 баксов - это просто подарок. Два канала осциллографа + генератор (могут работать одновременно). Короче, доволен, как мартовский кот в мае.
J***z
Страна: ES Ships From: China Доставка: Standard Shipping 14.10.2021
El artículo ha llegado de forma sorprendente en unos días hasta mi país....Todo parece en orden.....Las primeras pruebas son positivas....La calidad de la pantalla es increíble.....Precio calidad van de la mano....El servicio Técnico es muy amable y rápido en contestar a mis cuestiones....Lo recomiendo al cien por cien....Algunas cosas que hecho de menos, es que no haya venido con una funda acolchada de transporte...Sería genial que el manual de usuario, viniera en diversos idiomas....Como he dicho, muy contento con la compra de momento.....GRACIAS VENDEDOR..........
Покупатель
Страна: MX Ships From: China Доставка: Standard Shipping 04.12.2021
Осциллограф, как описано, инструкции приходят на английском языке, а сами наконечники имеют инструкцию по эксплуатации, очень полное оборудование. Мне понадобилась неделя, чтобы добраться до Мексики. Отличная покупка.
A***s
Страна: BR Ships From: China Доставка: Standard Shipping 29.09.2021
Все еще не Протестировано, но оборудование работает холодно. Все компоненты подарки. Поставка 5В для 2А подарка! Хорошо упакованы. Поздравляем!
L***o
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD_RU_PROV 28.11.2021
Товар пришел быстро. Упакован хорошо. Товар полностью соответствует описанию. Рекомендую
S***n
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD 04.10.2021
Приехал целый, рабочий. Всё устраивает, про недостатки есть видео в Ютубе, был готов к этому.
B***a
Страна: TZ Ships From: China Доставка: Standard Shipping 05.11.2021
The order arrived in time and there was an issue with outer Case and LCD (little broken due to shipping or whatsoever) but the seller received my concern and sent me new case na lcd. ✍ All in all the product is good for normal uses and diagnosis also if you need software update there is support page for FNIRSI on WhatsApp so software updates are available there. I fully recommend the seller for his best services
7***r
Страна: RU Ships From: Russian Federation Доставка: CN_OVERSEA_OD_RU_PROV 01.12.2021
заказ пришёл быстро, со склада в РФ упаковка норм, доставили в Пятёрочку
L***a
Страна: BR Ships From: China Доставка: Standard Shipping 14.12.2021
A fonte que vem junto gera ruído nas leituras, usando outra ficou ok.
R***a
Страна: NZ Ships From: China Доставка: DHL 24.10.2021
Я очень доволен товаром. Я только что получил сегодня через DHL. Добавили дополнительные деньги, но я не против. Еще полностью протестировали все функциональные возможности. Настоятельно рекомендуется этот продукт для начинающих и для любителей промежуточной электроники.
O***k
Страна: UA Ships From: China Доставка: Standard Shipping 30.11.2021
