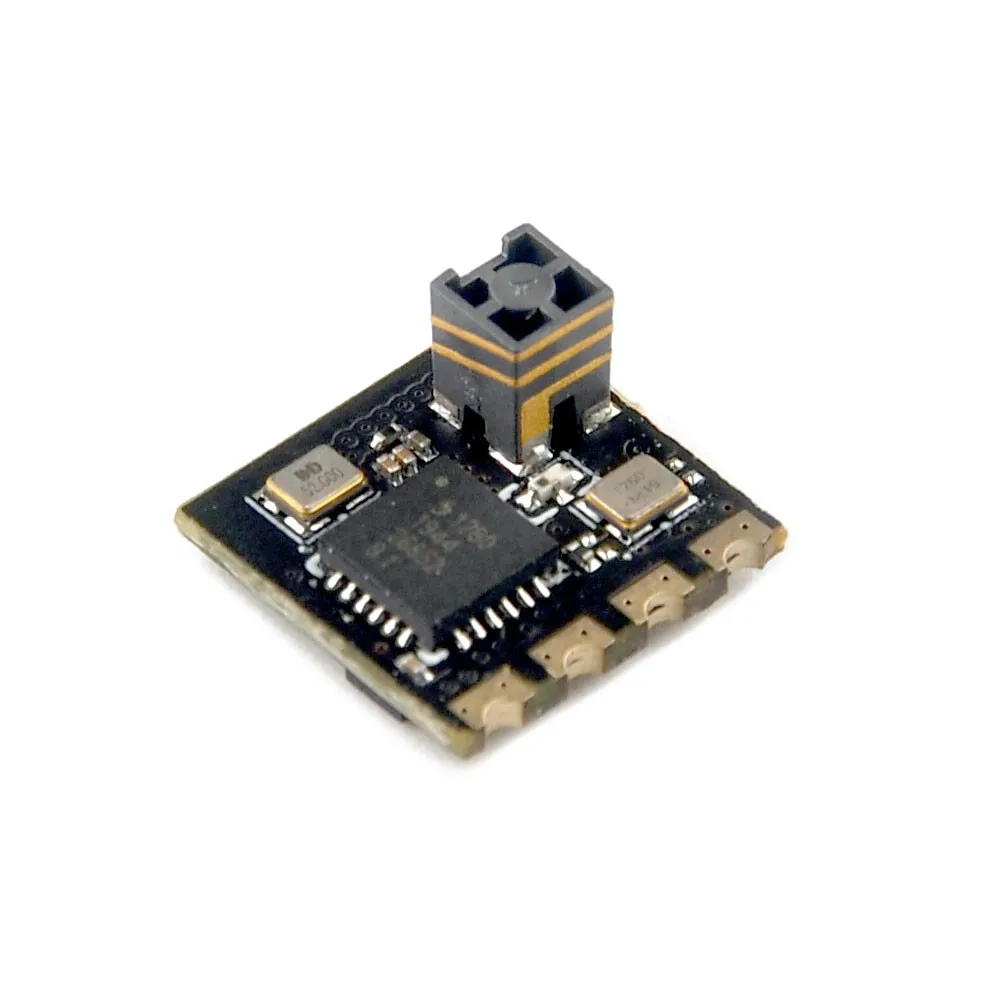

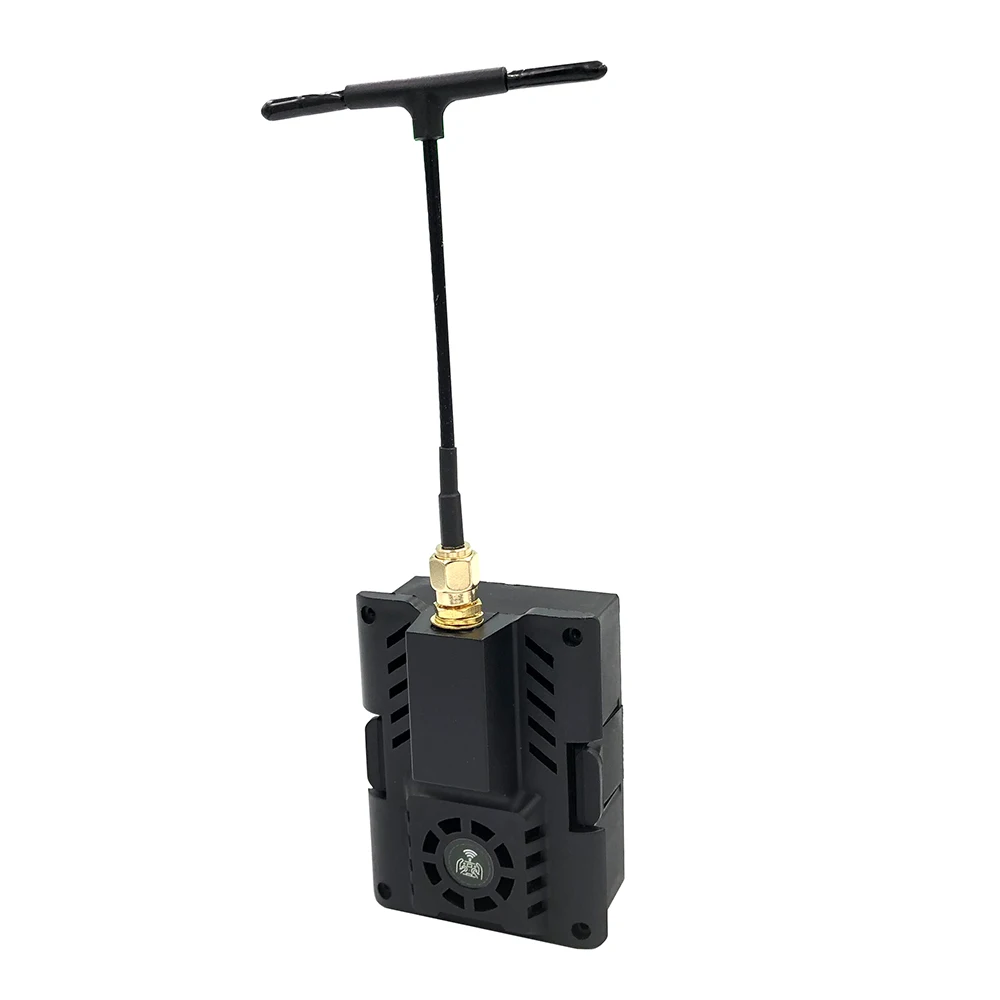

Happymodel ExpressLRS ES24TX 2,4 ГГц, 500 Гц, модуль Micro TX дальнего действия, приемник EP1 EP2 RX

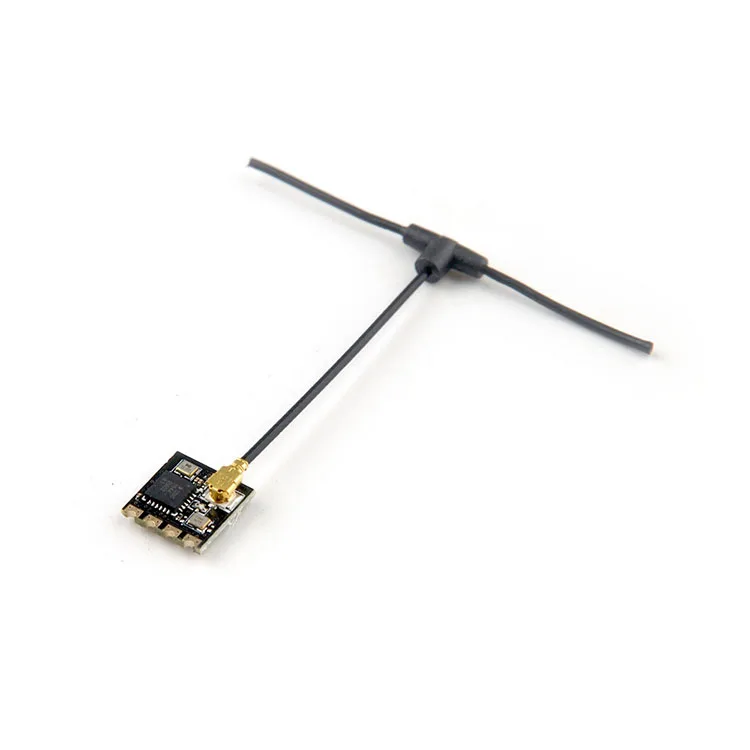

Этот микро-tx разработан Happymodel и основан на скоростных скоростях с открытым исходным кодом, которые являются очень популярной низкой задержкой и высокой частотой повторной вспышки радиочастотного модуля для радиоуправляемых самолетов и гонок FPV. Основная аппаратная архитектура ESP32, ESP8285 и чип SX1280 RF. Модуль ES24TX-это полное решение, включающее подключи и работай и уже загруженное прошивкой Expresslrs.Ресивер серии Happymodel 2,4 GHz ELRS nano имеет программу с открытым исходным кодом на основе ExpressLRS.

Особенности:

-Прошивка ExpressLRS-Подключи и работай-Низкая задержка

Характеристики:

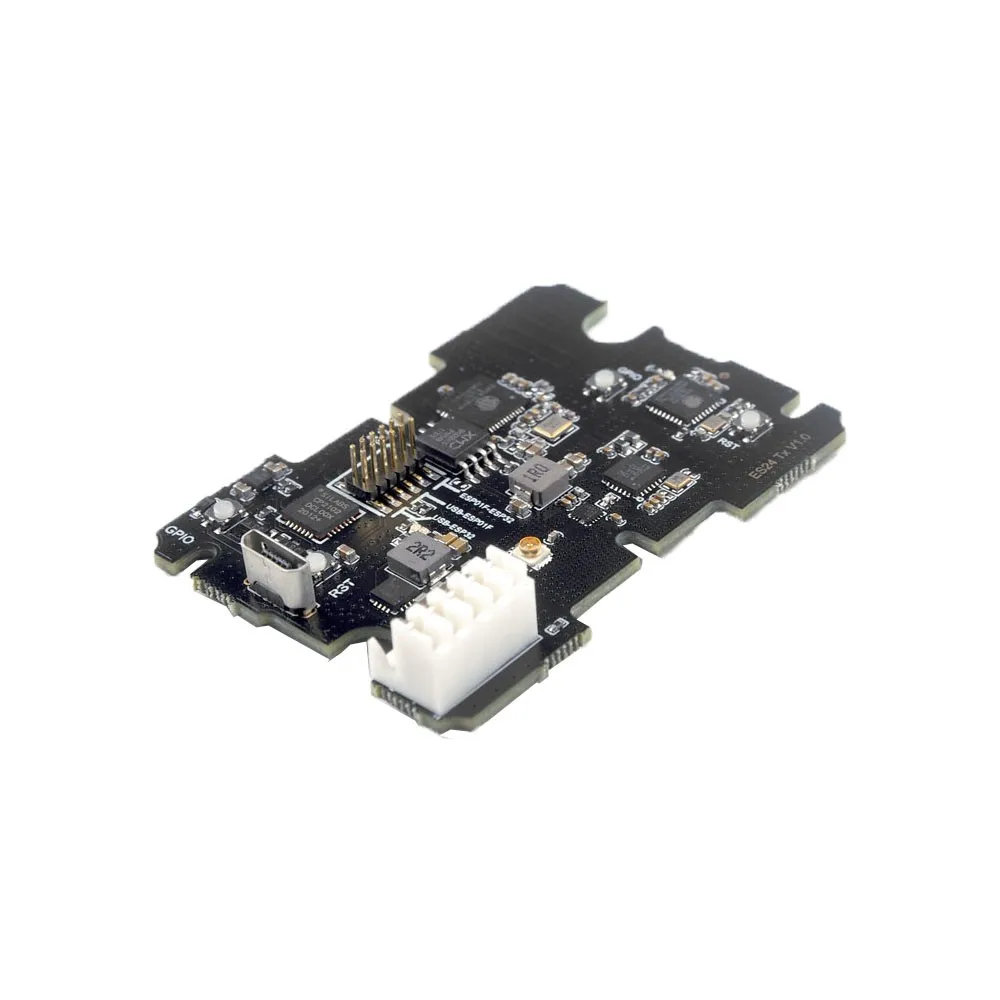

MCU:ESP32 (основной),ESP8285 (aux, как espbackpack)Частотный диапазон: 2400 МГц до 2500 МГцМаксимальная частота получения обновления: 500 ГцМинимальная частота обновления приемника: 25 ГцРазмер: 55,5 мм * 39,5 мм * 8 ммВыходная мощность RF: 10 дБм ~ 24 дБмВес: 9,5 г (без антенны)Напряжение источника питания: 5 В ~ 10 ВОбласть регулирования: ISM2400Чип RF: SX1280IMLTRTJR Стандартный 5-контактный разъемКоэффициент усиления антенны: 1,87dbi

Прошивка:

Так как официальная программа ExpressLRS perfect еще не была выпущена, Предустановленная программа является бета-версией. Вы можете скачать прошивку с завода на веб-сайте. Существует два вида заводской прошивки ES24TX, один из которых соответствует Happymodel PP RX receiver (идентификационный код версии программы 6cb8152d) И другая модель соответствует приемникам Happymodel EP1 и EP2 RX (код идентификации версии программы aec8ad82), Заводская прошивка по умолчанию-aec8ad82, которая соответствует EP1 и EP2 RXВы можете загрузить прошивку с веб-сайта, а затем обновить прошивку через подключение Wifi горячей точки ES24TX, посетите «10.0.0.1» браузер (пароль: expresslrs)Http://www.happymodel.cn/index.php/2021/04/10/elrs-rx-tx-firmware-for-happymodel-elrs-es24tx-pp_rx-ep1_rx-ep2_rx-stock-firmware-out-of-factory/

Процедура привязки:

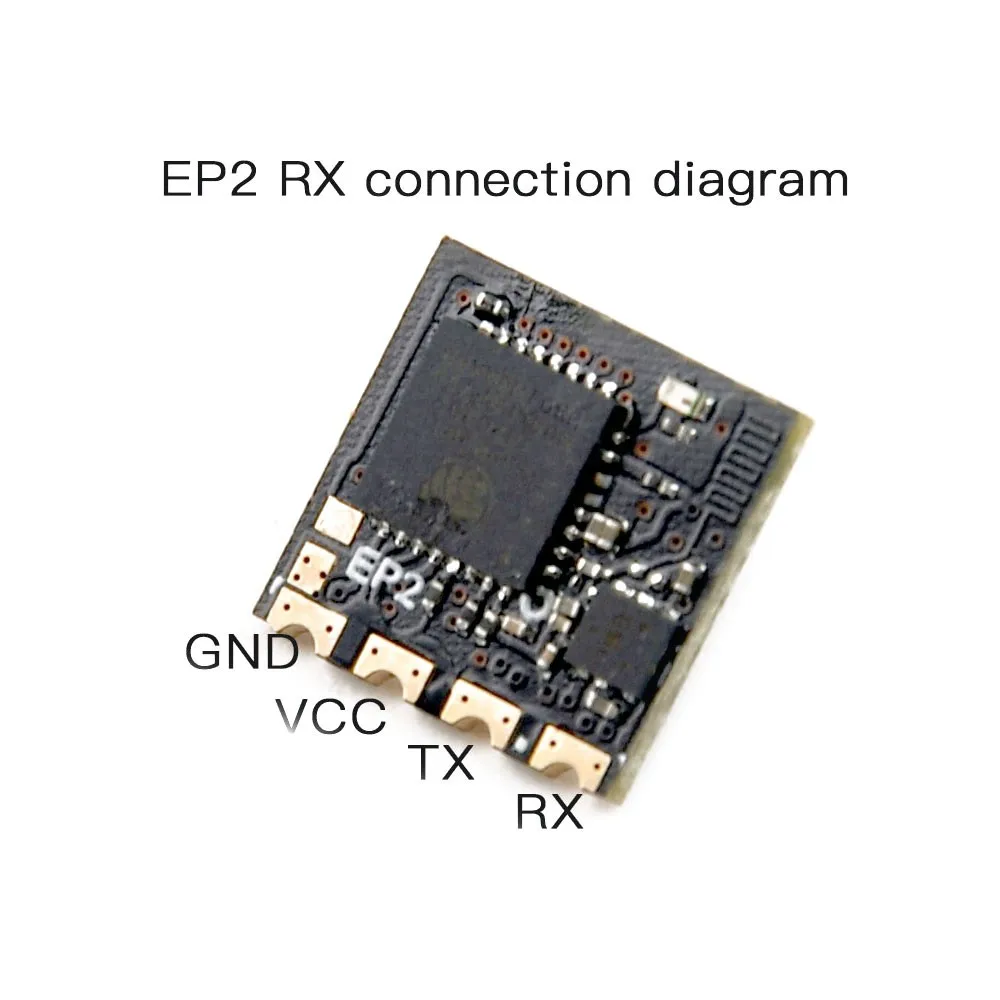

Подсоедините питание к PP/EP1/EP2 RX, подождите, пока светодиодный индикатор RX выключится, немедленно выключите питание, а затем повторите вышеуказанные действия. Когда RX включен в третий раз, светодиодный светильник начнет работать с двойной вспышкой, что означает, что RX входит в режим привязки. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний радиочастотный режим в протокол CRSF, затем вы можете найти меню ELRS из радиосистем (необходимо скопировать ELRS.LUA файл к инструментам sd-карты), войдите в ELRS и нажмите [связать], Светодиодный модуль RX станет твердым, если Привязать будет успешно. Светодиодный индикатор состояния приемника: рр RX: светодиодный, твердый, означает привязку к успешному или установленному подключению; Светодиодный, двойная вспышка, в режиме привязки; светодиодный индикатор медленной вспышки означает отсутствие подключения сигнала от модуля TX EP1/EP2 RX: светодиодный, твердый, означает, что соединение успешно или подключение установлено; Светодиодный, двойная вспышка, означает в режиме привязки; Светодиодный индикатор медленной вспышки означает отсутствие подключения сигнала от модуля TX; Светодиодный Быстрый фонарик означает в режиме точки доступа Wi-Fi, вы можете подключить WIFI RX и обновить прошивку RX через посещение 10.0.0.1 из веб-браузера (пароль: expresslrs) включает в себя

Включает:

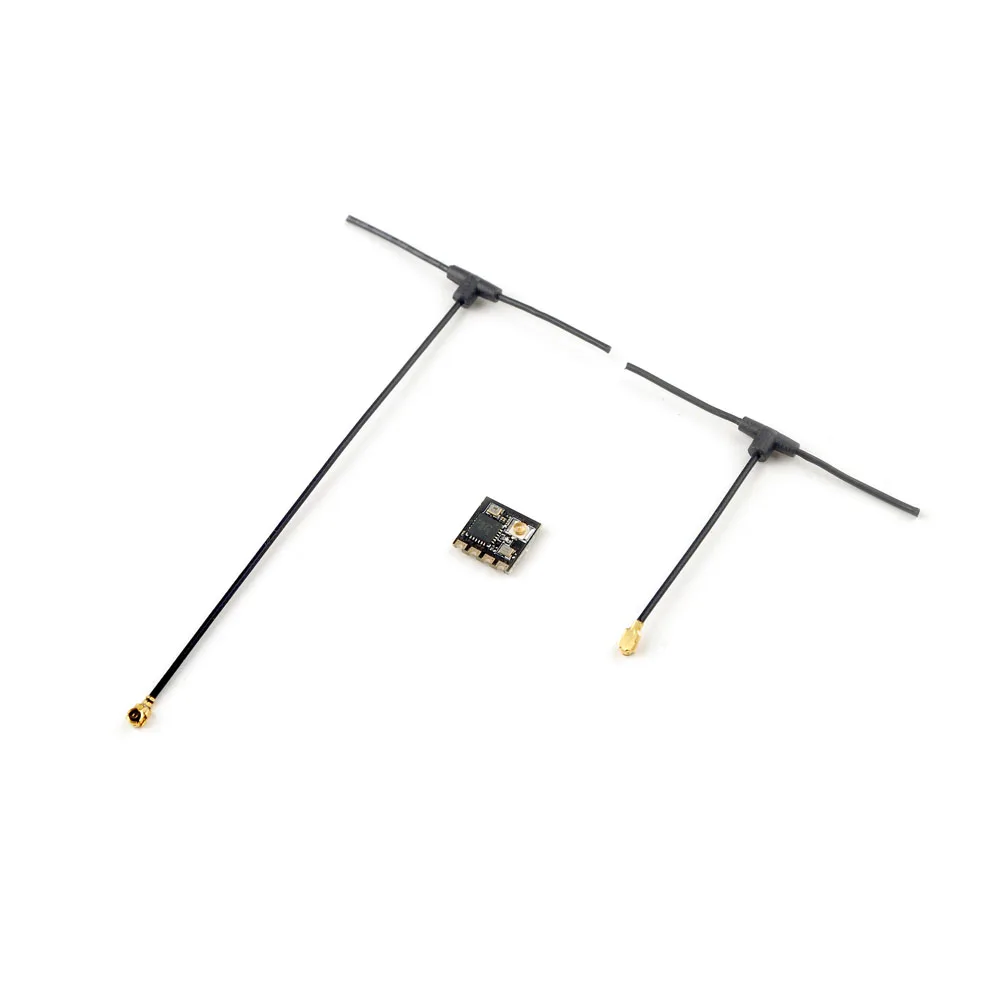

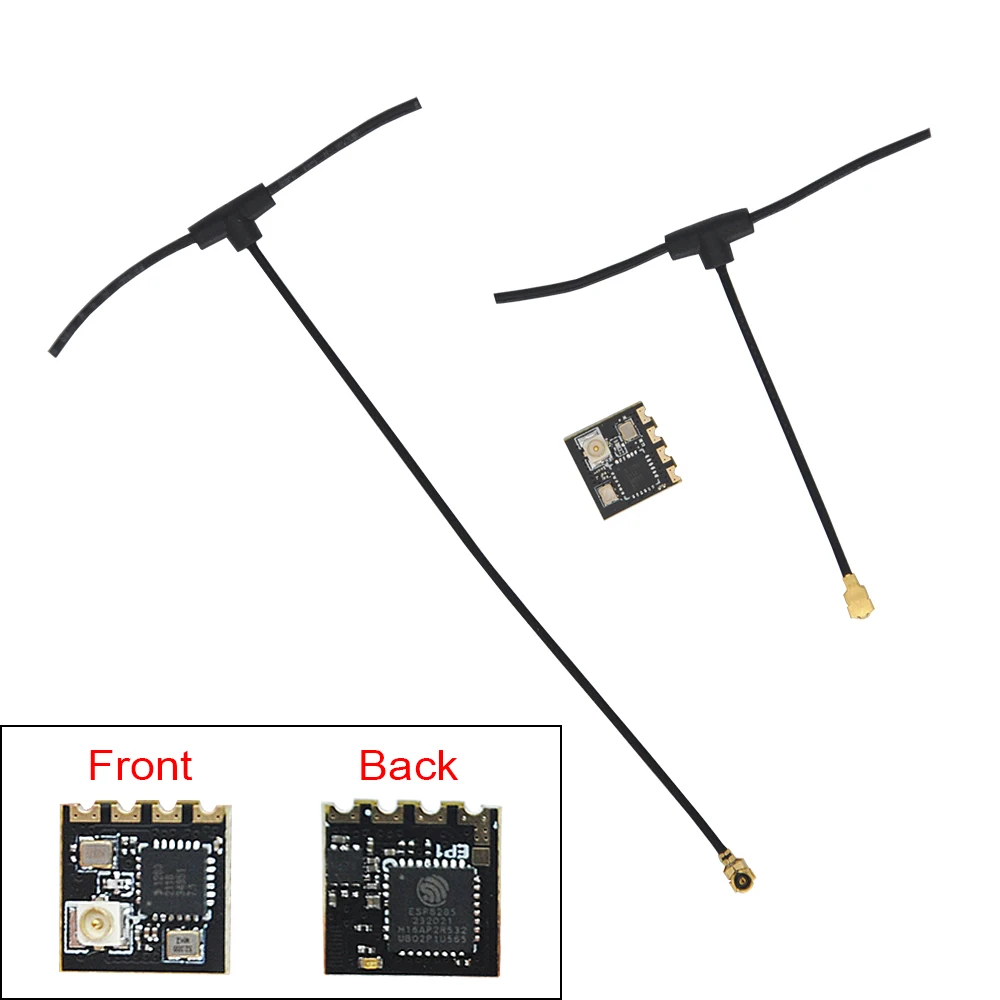

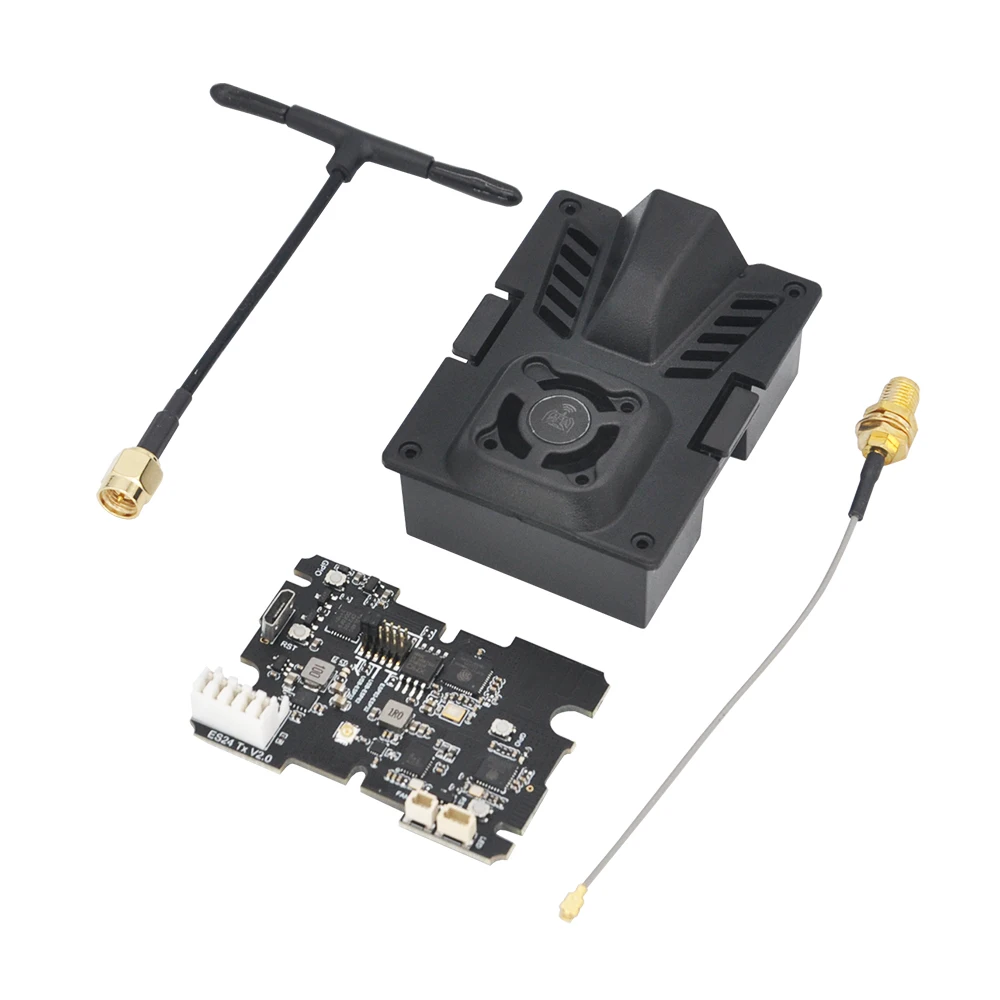

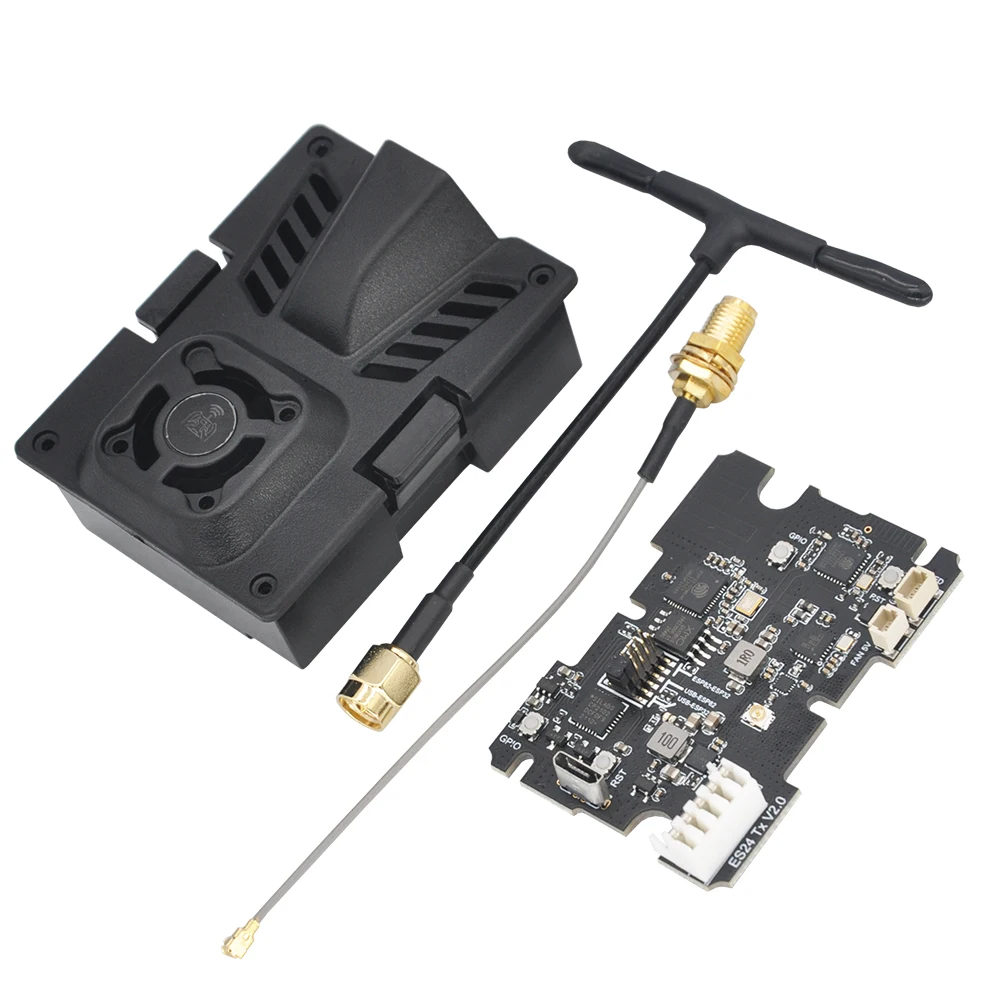

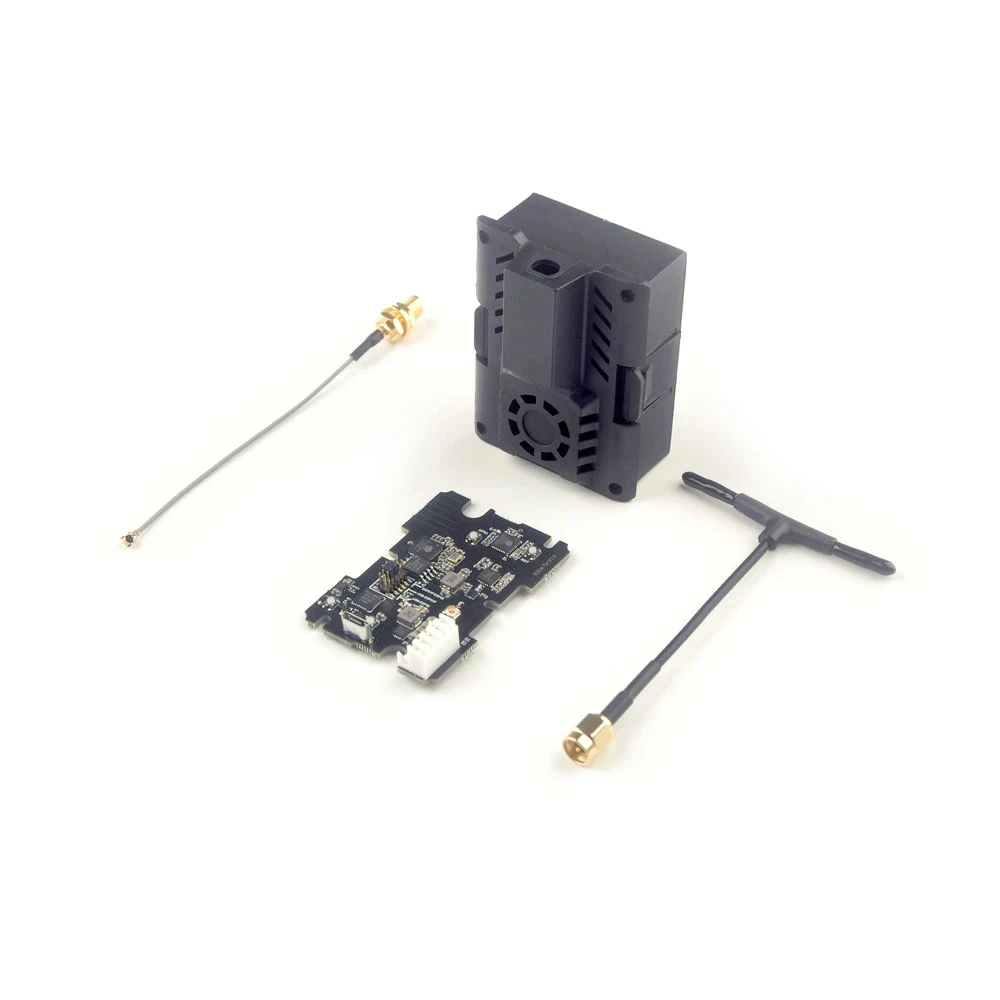

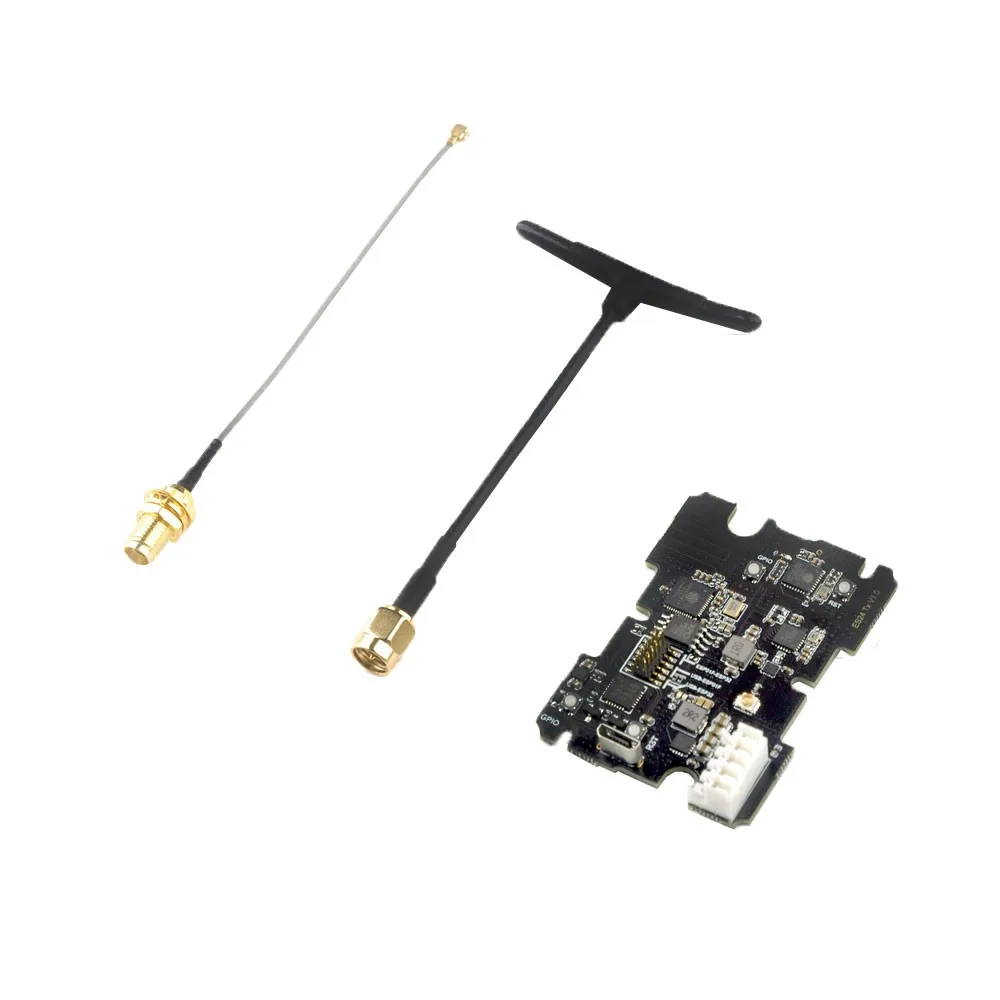

1 * ES24TX RF модуль, или 1 * EP1 RX, или 1 * EP2 RX
