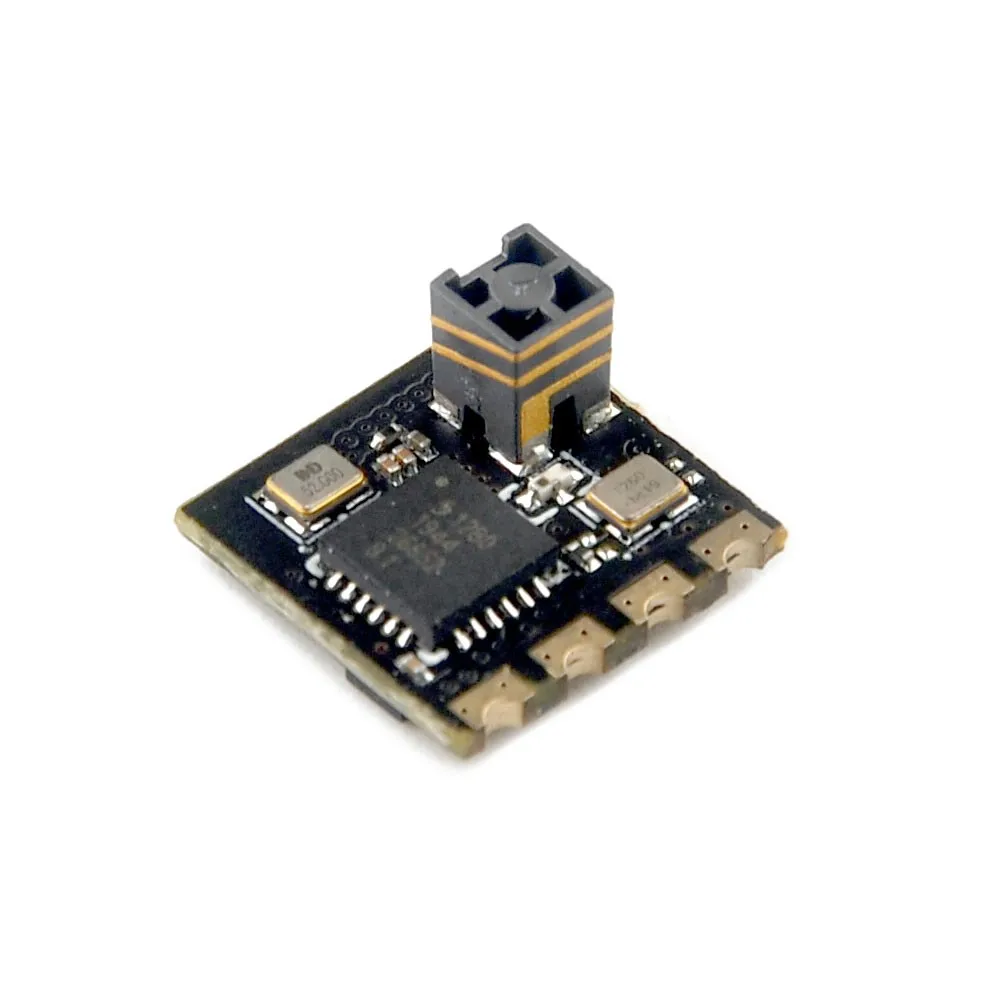

Happymodel ExpressLRS Nano 2,4 ГГц EP2 RX
Ресивер серии Happymodel 2,4 GHz ELRS nano имеет программу с открытым исходным кодом на основе ExpressLRS.
Серия:
В этой серии три. PP RX разработан @ Jye Smith из команды разработчиков ExpressLRS. Его основной аппаратной архитектурой является STM32L432KBU6 MCU и SX1280 RF чип. Он имеет встроенную керамическую антенну, которая является супер-светильник и небольшого размера. На основе PP RX, Happymodel разработала Nano 2,4 GHz RX версии ESP8285 под названием EP1 и EP2. РЧ модуль EP1/EP2 такой же, как рр RX и использует ESP8285 MCU. Вы можете обновить прошивку по WiFi! Как просто! Из-за низкой задержки и высокой частоты обновления радиочастотного модуля, они очень удобны для гонки FPV и дальнего действия FPV. Это очень подходит для крошечных копов из-за ультра-светильник и нано-размер!

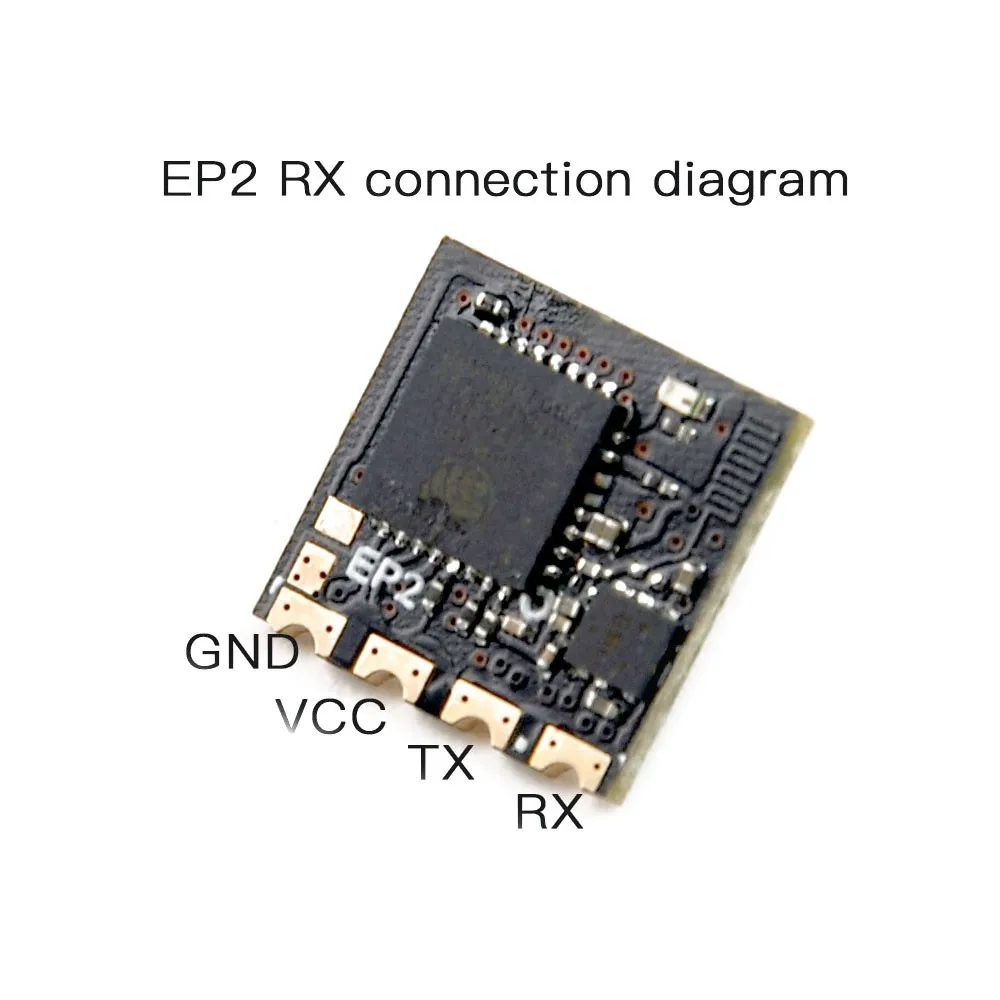

Примечание: Это версия EP2_RX.
Особенности:
Разработан Jye Smith в команде разработчиков ExpressLRS. TM32L432KBU6 MCU и SX1280 RF чип. Высокочастотный радиочастотный модуль керамической антенны
Характеристики:
Частотный диапазон EP2_RX: 2400 МГц до 2500 МГц максимальная частота получения обновления: 500 Гц РЧ чип: SX1280IMLTRT РЧ Модуль минимальная частота обновления приемника: 25 Гц антенна: SMD керамическая антенна Размеры: 10 мм * 10 мм * 6 мм цель прошивки: MCU aec8ad82: ESP8285 MCU Загрузка прошивки: WiFi Рабочее напряжение: 5 В Вес: 0,44 грамм пиковый коэффициент усиления: 3.7 дБ тип: Примечание ISM: поскольку официальная версия прошивки ELRS еще не была выпущена, в настоящее время наша предварительно загруженная прошивка PP_RX, EP1/EP2 RX и ES24TX-это все бета-версии, И вы можете обновить официальную прошивку, когда будет доступна Официальная цель.
Прошивка:
Примечание: поскольку официальная версия прошивки ELRS еще не была выпущена, в настоящее время наша Предварительная загрузка прошивки PP_RX, EP1/EP2 RX и ES24TX-все бета-версии, И вы можете обновить официальную прошивку, когда будет доступна Официальная цель. Более подробная информация https://github.com/ExpressLRS/ExpressLRS
Процедура привязки:
Подсоедините питание к PP/EP1/EP2 RX, подождите, пока светодиодный индикатор RX выключится, немедленно выключите питание, а затем повторите вышеуказанные действия. Когда RX включен в третий раз, светодиодный светильник начнет работать с двойной вспышкой, что означает, что RX входит в режим привязки. Вставьте модуль ES24TX или другой DIY 2,4G ELRS TX в Радиопередатчик и выберите внешний радиочастотный режим в протокол CRSF, затем вы можете найти меню ELRS из радиосистем (необходимо скопировать ELRS.LUA файл к инструментам sd-карты), войдите в ELRS и нажмите [связать], Светодиодный модуль RX станет твердым, если Привязать будет успешно. Светодиодный индикатор состояния приемника: рр RX: светодиодный, твердый, означает привязку к успешному или установленному подключению; Светодиодный, двойная вспышка, в режиме привязки; светодиодный индикатор медленной вспышки означает отсутствие подключения сигнала от модуля TX EP1/EP2 RX: светодиодный, твердый, означает, что соединение успешно или подключение установлено; Светодиодный, двойная вспышка, означает в режиме привязки; Светодиодный индикатор медленной вспышки означает отсутствие подключения сигнала от модуля TX; Светодиодный Быстрый фонарик означает в режиме точки доступа Wi-Fi, вы можете подключить WIFI RX и обновить прошивку RX через посещение 10.0.0.1 из веб-браузера (пароль: expresslrs) включает в себя
Включает:
1x Happymodel ExpressLRS Nano 2,4 ГГц EP2 RX
