Модуль BETAFPV Nano RF TX основан на проект ExpressLRS, ссылка RC с открытым исходным кодом для приложений RC. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.
ПараметрыЧастота обновления пакета: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц)25 Гц/50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)
Выходная мощность RF: 100 мВт/250 мВт/500 мВт
Частотные полосы (Nano RF модуль 2,4G версия): 2,4 ГГц ISM
Частотные полосы (Nano RF модуль 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц EU
Входное напряжение: 5 В ~ 12 В
Usb-порт: Type-C

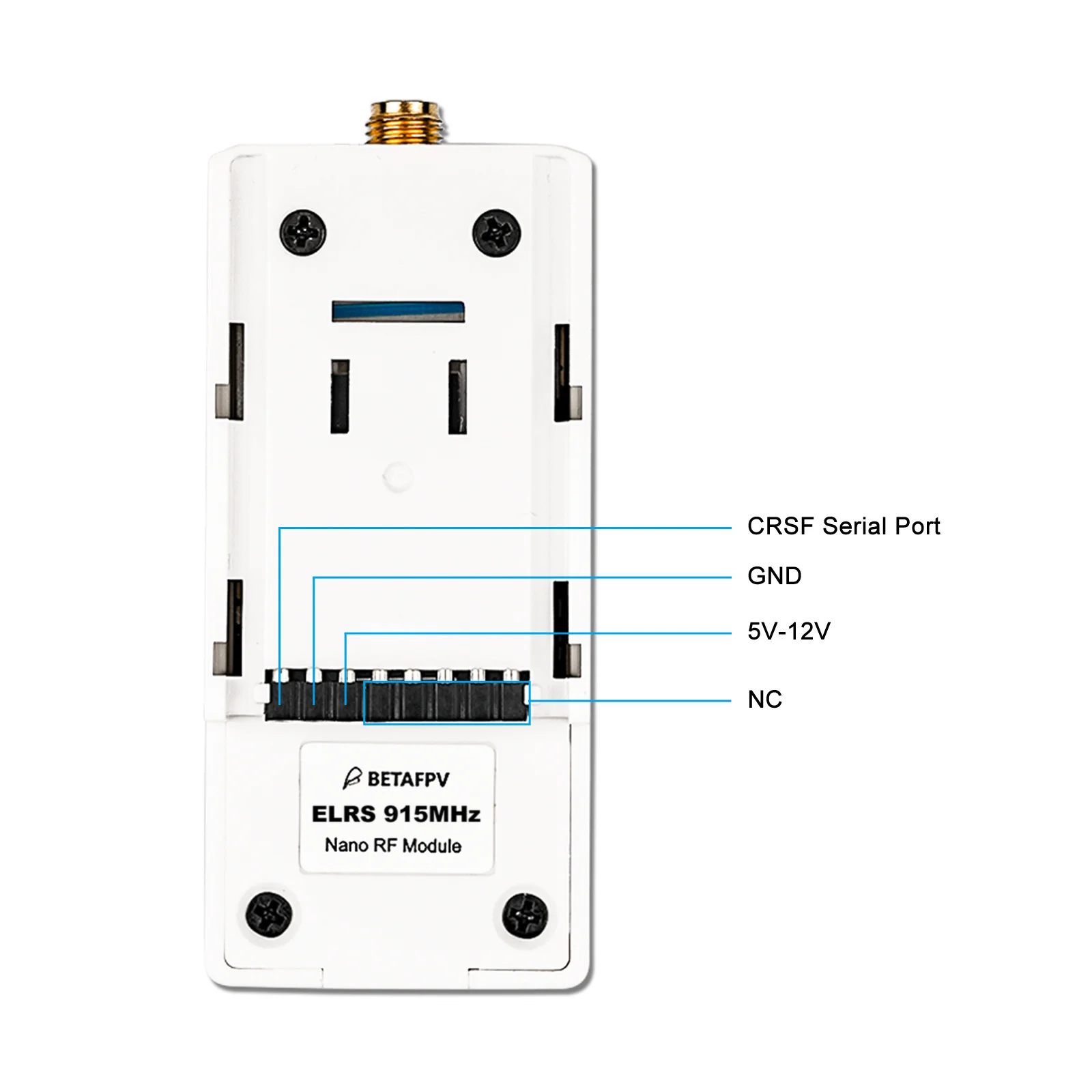

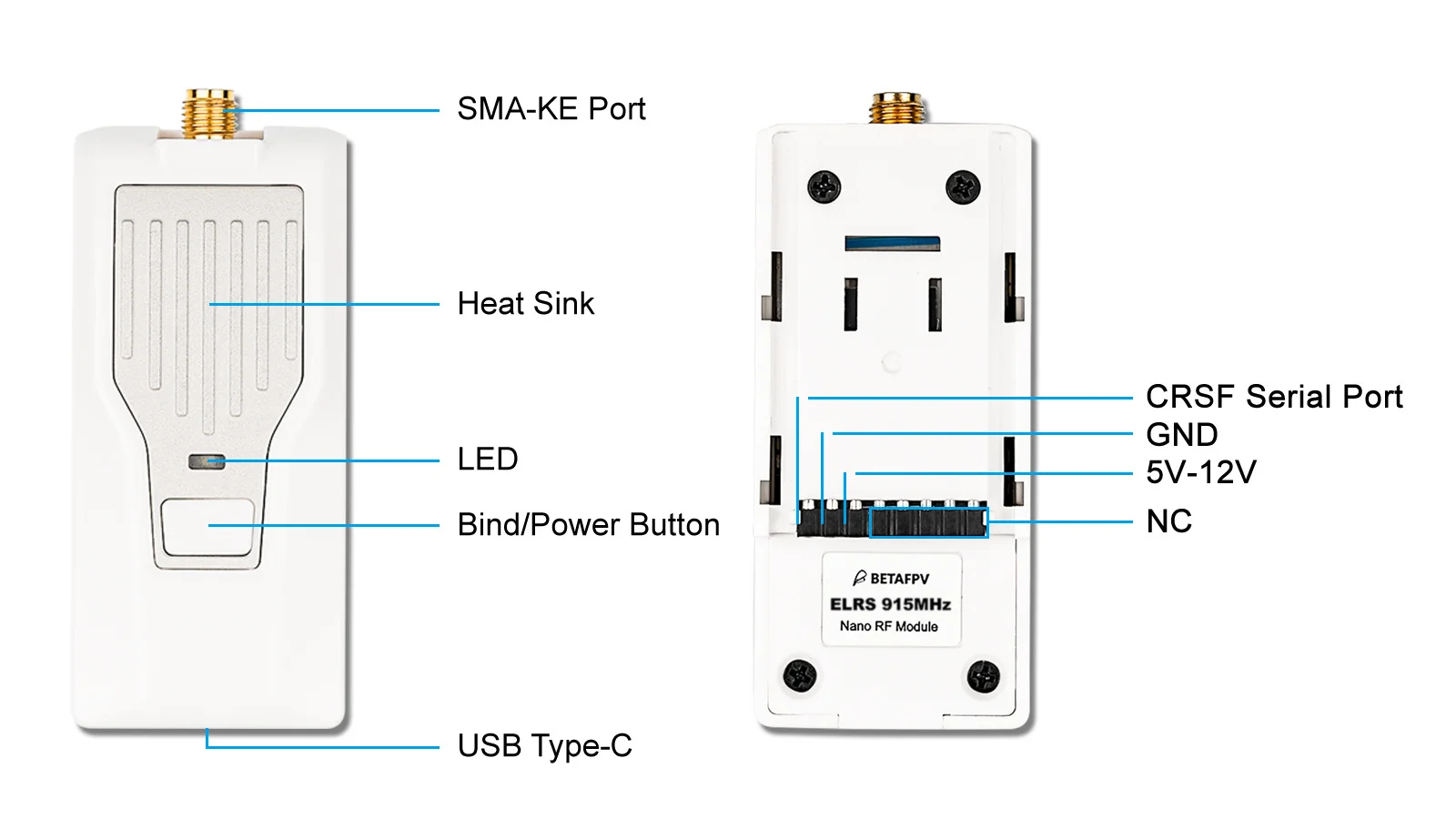

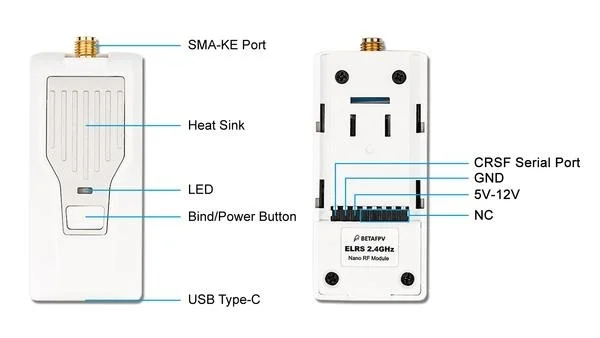

СхемаBETAFPV Nano RF модуль совместим с радиопередатчиком, который имеет nano модуль bay (AKA lite модуль bay, например Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).
Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Nano TX будет поврежден постоянно.

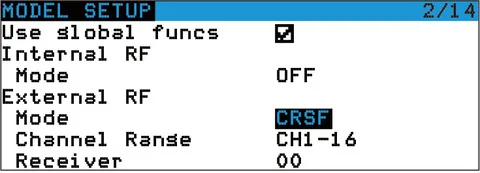

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX введите в настройки модели, а на закладке «Настройка модели» выключите «внутренний RF». Затем включите «внешний RF» и выберите «CRSF» в качестве протокола.
ExpressLRS использует скрипт OpenTX LUA для управления модулем TX, например, привязкой или настройкой. С помощью сценария LUA пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX. Для получения более подробной информации, пожалуйста, проверьтеСтраница поддержки.
Сохраните файлы ELRS.lua script на sd-карту радиопередатчика в папке Scripts/Tools;
Нажмите кнопку «SYS» (для радиоприемников T16 или аналогичных радиостанций) или кнопку «Меню» (для радиоприемников Frsky Taranis X9D или аналогичных) чтобы получить доступ к меню инструментов, где вы можете найти ELRS script готов к запуску только одним щелчком мыши;

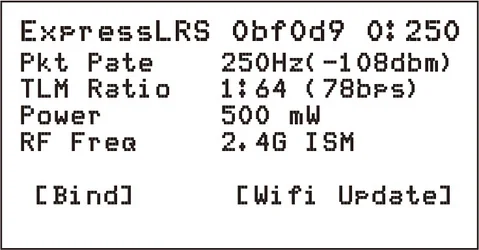

На изображении Ниже показан, скрипт LUA успешно запускается;

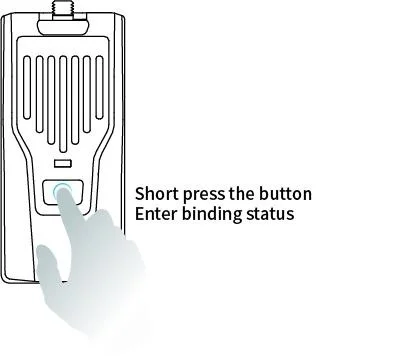

Привязка и выходная мощностьМодуль Nano TX может вводить статус привязки через ELRS. Скрипт Lua, как описано в главе «LUA script». Кроме того, короткое нажатие кнопки на модуле также может ввести статус привязки.
Примечание: светодиодный индикатор не будет мигать при входе в состояние привязки. Модуль будет выходить из состояния привязки через 5 секунд.

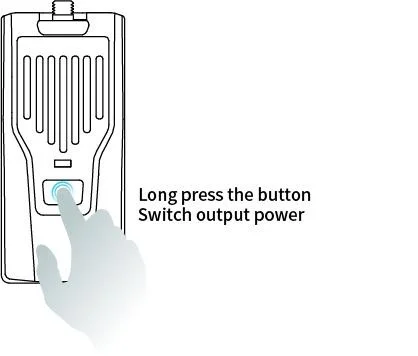

Nano RF TX модуль может переключить выходную мощность через ELRS. Скрипт Lua, как описано в главе «LUA script». Кроме того, длительное нажатие кнопки на модуле может переключить выходную мощность.
Выходная мощность модуля RF TX и светодиодный индикатор, как показано ниже.
Светодиодный цвет
Выходная мощность RF
Синий
100 мВт
Фиолетовый
250 мВт
Красный
500 мВт
BETAFPV ELRS Nano TX модуль руководство пользователя скачать.

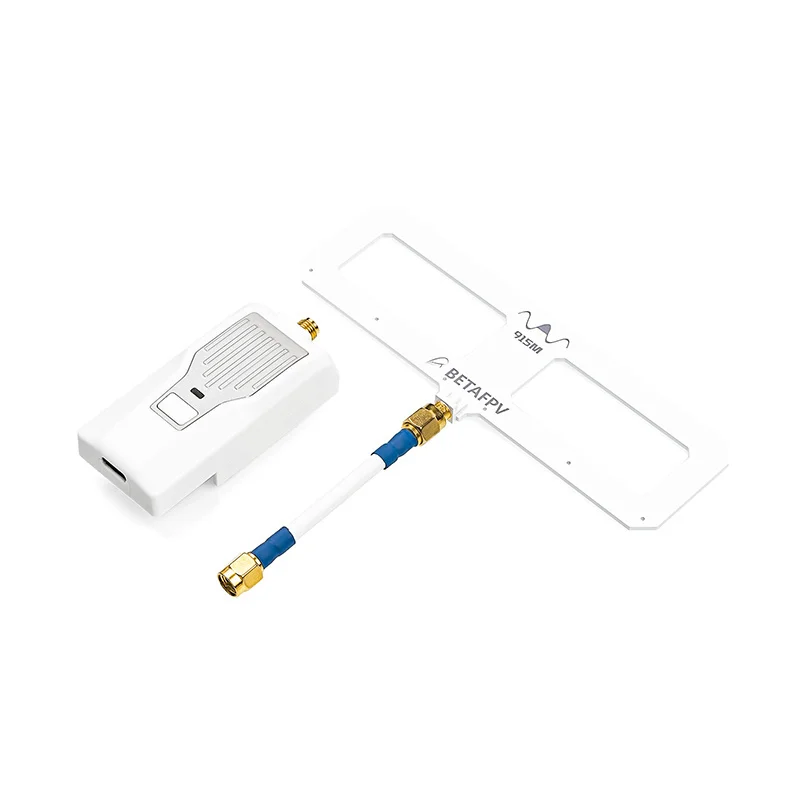

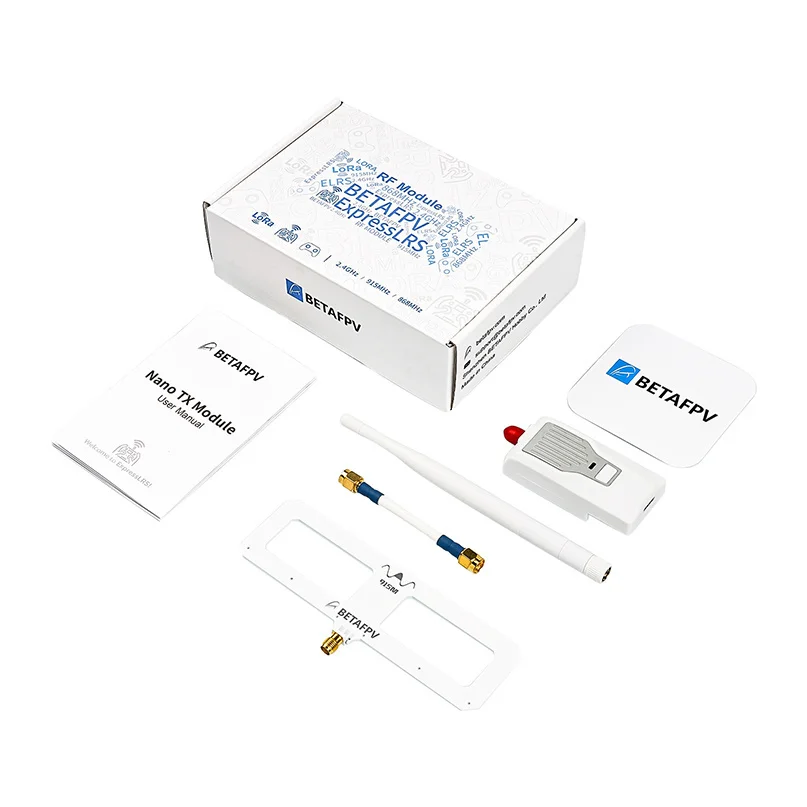

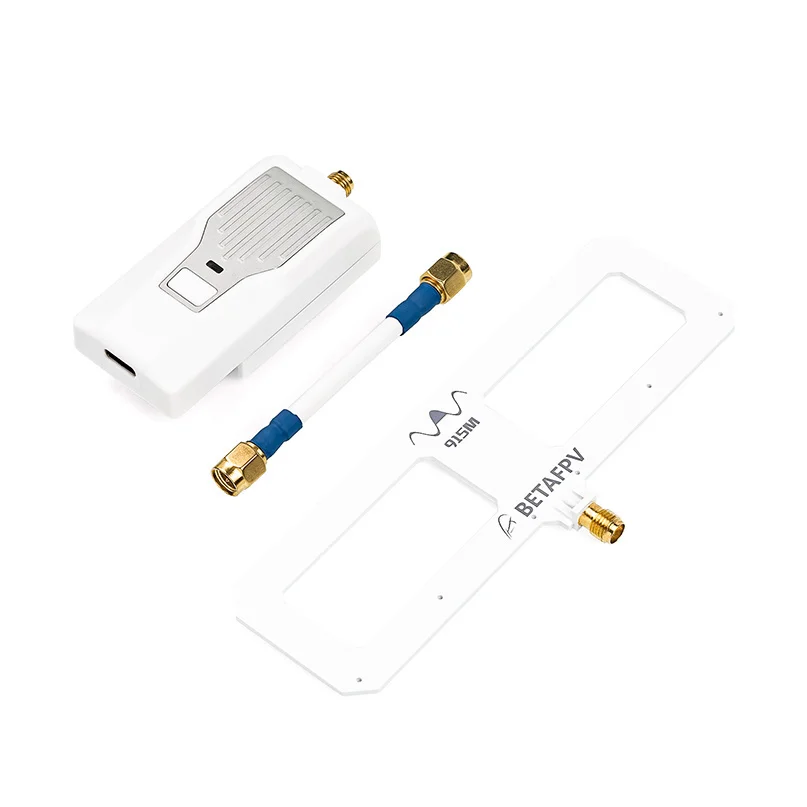

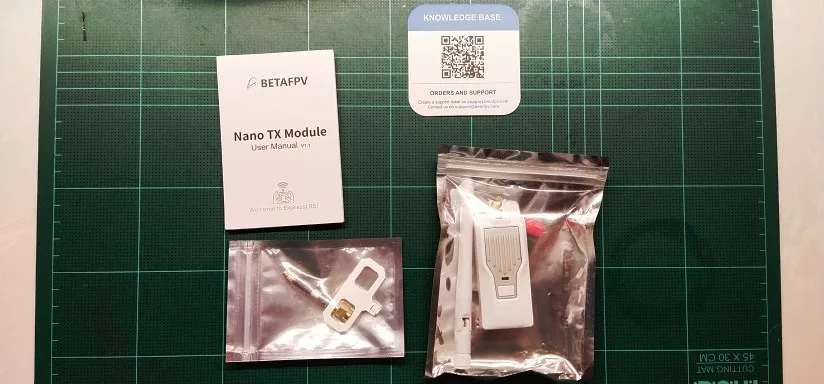

Посылка1 * Модуль BETAFPV ELRS Nano TX
1 * BETAFPV Moxon антенна
1 * Руководство пользователя модуля Nano TX
Адаптер модуля Micro-Nano
ВАдаптер модуля Micro-NanoПредназначен для подключения модулей с нано-портом к радиопередатчику JR/Micro-port. Примечательно, что он поддерживает недавно выпущенный модуль ELRS, модуль ELRS Nano TX.
Адаптер модуля подходит для передатчиков с микропортом (или портом JR). Например,Frsky X9D, FUTABA 16IZ, TBS Mambo, Turnigy 9XR, Jumper T18 и т. Д.
Рекомендуемая детальМодуль ELRS Nano TXЯвляется первым модулем BETAFPV, который основан на проект ExpressLRS. ExpressLRS является одним из самых быстрых каналов RC, доступных, все еще предлагая высокую производительность.Посылка1 * адаптер модуля Micro-Nano
-
Input voltage5V~12V
-
RF output power100mW/250mW/500mW
-
