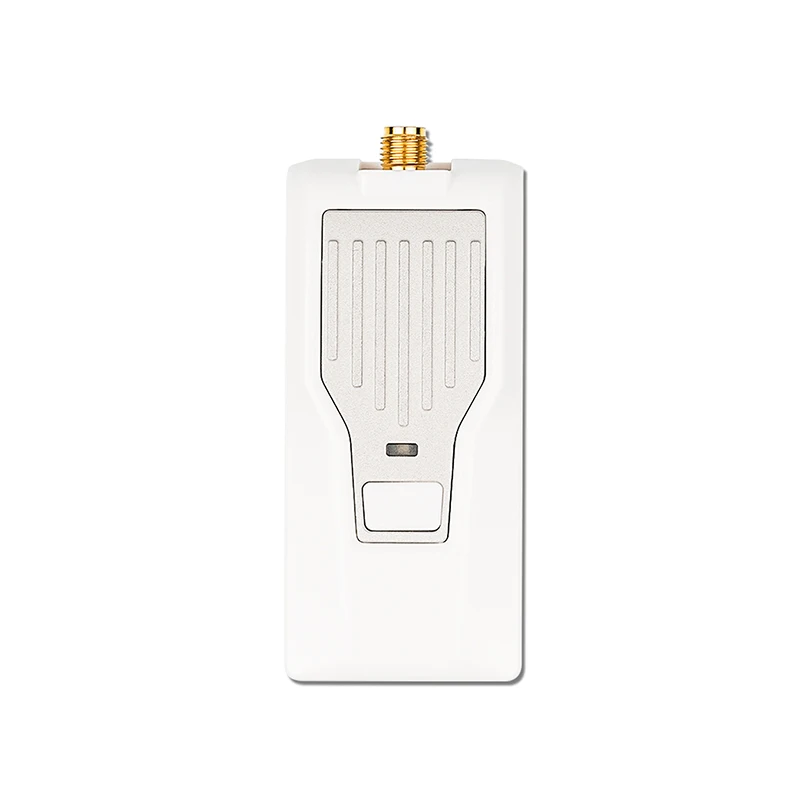

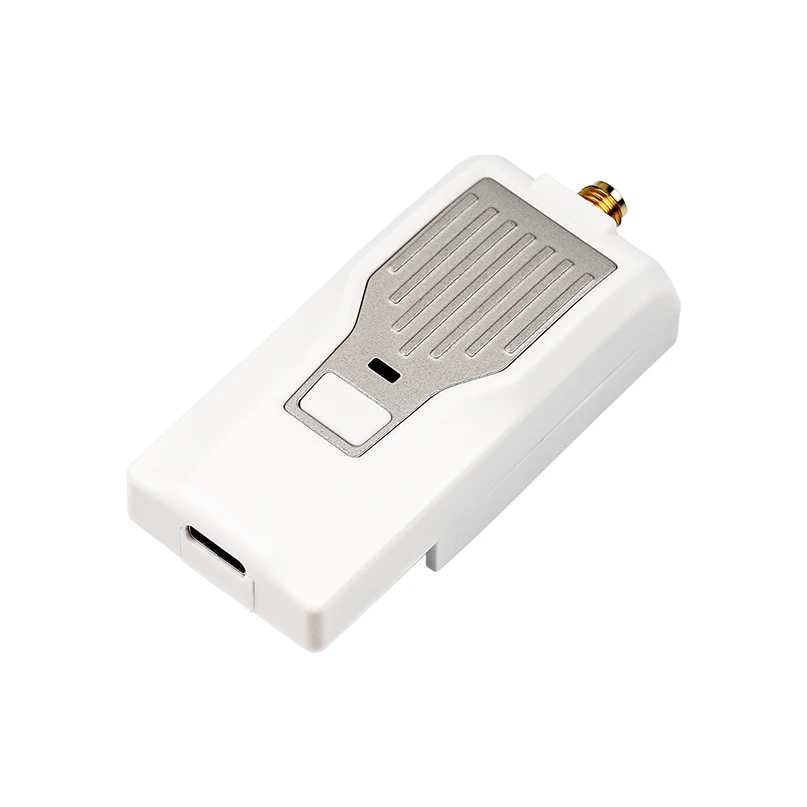

Модуль BETAFPV Nano RF TX основан на проекте ExpressLRS, радиоуправляемом канале с открытым исходным кодом для радиоуправляемых приложений. Скоростные зеркальные камеры предназначены для достижения наилучшей производительности соединения в обоих скоростях, задержках и диапазоне. Это делает ExpressLRS одним из самых быстрых доступных радиоуправляемых каналов и обеспечивает высокую производительность.
Частота обновления пакетов: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц)25 Гц/50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)
Выходная мощность RF: 100 мВт/250 мВт/500 мВт
Частотные полосы (Nano RF модуль 2,4G версия): 2,4 ГГц ISM
Частотные полосы (Nano RF модуль 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц ЕС
Входное напряжение: 5V ~ 12V
Порт USB: Type-C

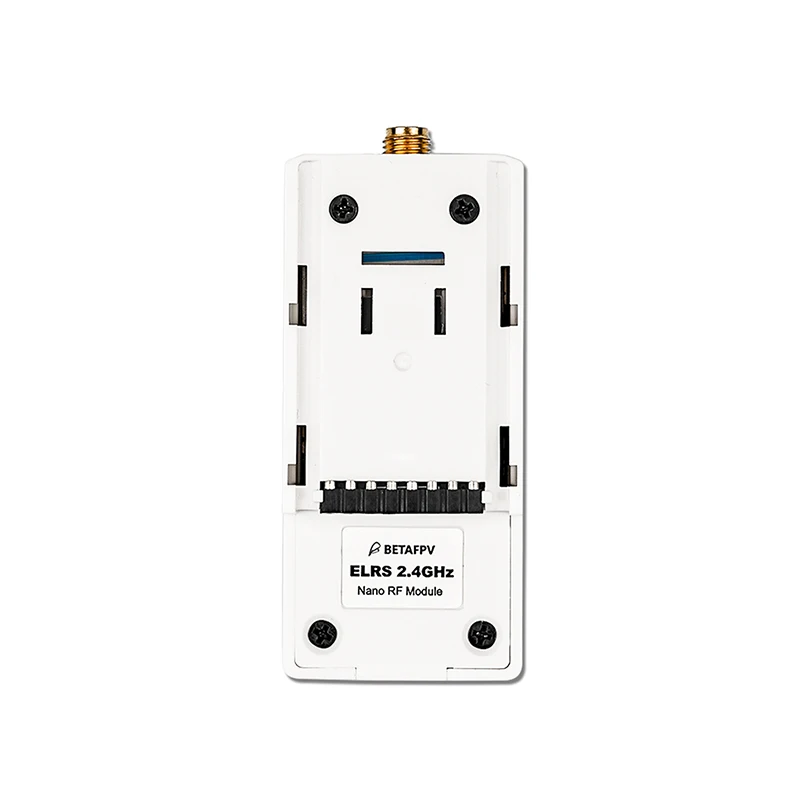

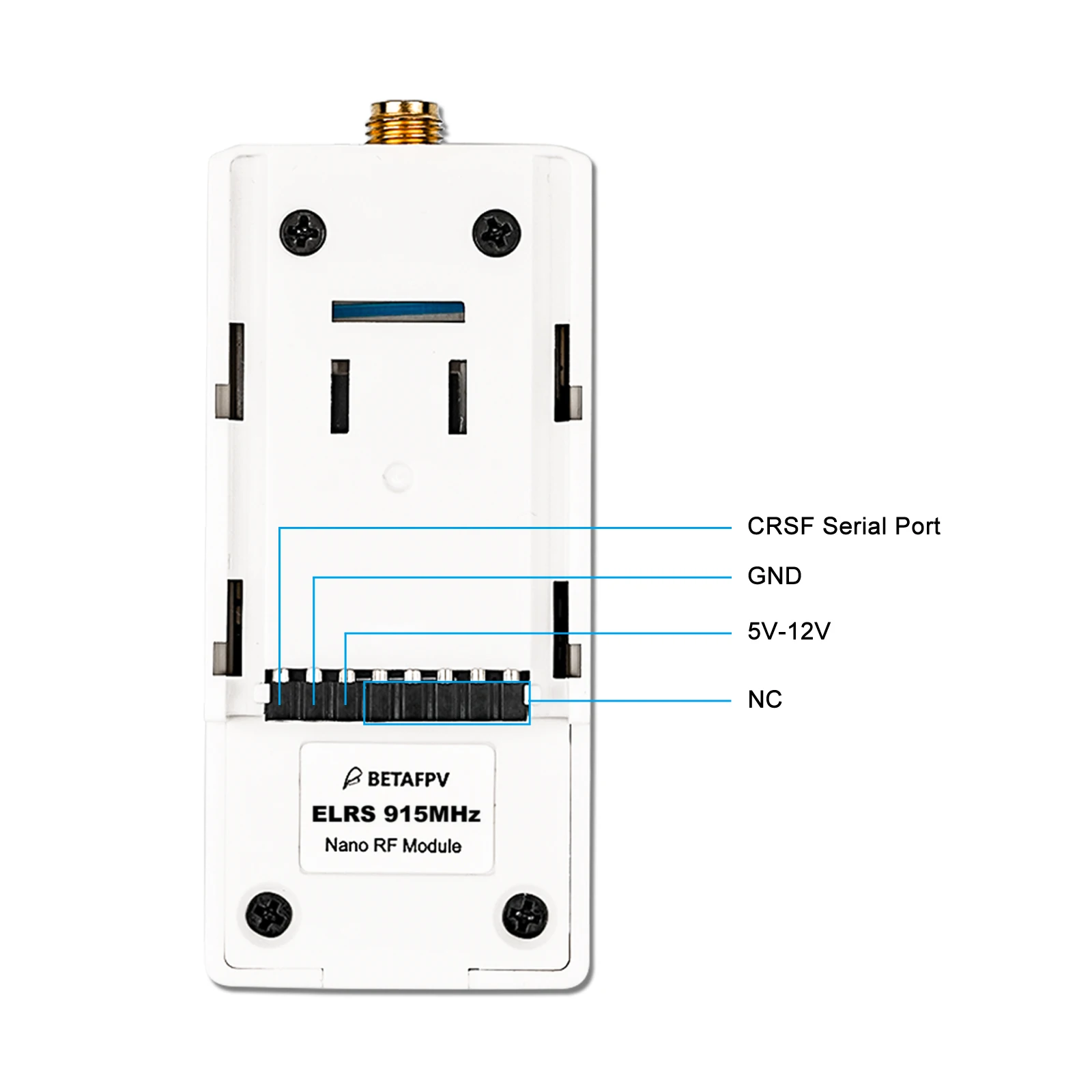

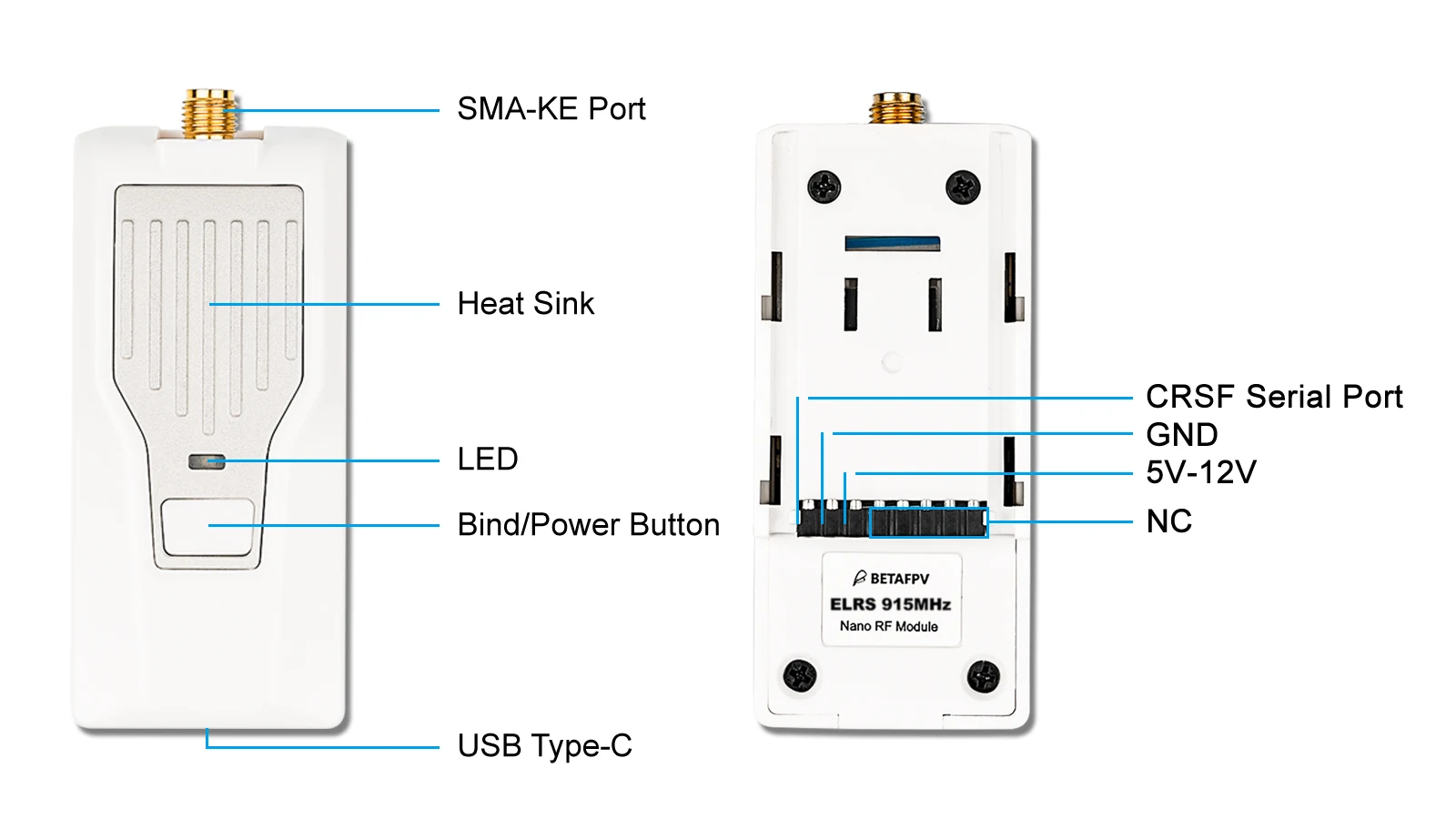

СхемаМодуль Nano RF BETAFPV совместим с радиопередатчиком, который имеет отсек модуля nano (он же lite module bay, например Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).
Примечание: Перед включением питания Установите антенну. В противном случае чип PA в модуле Nano TX будет поврежден постоянно.

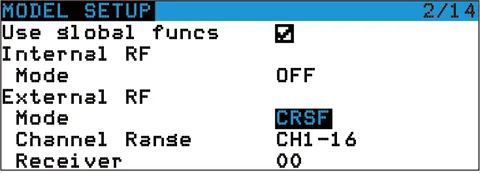

ExpressLRS использует последовательный протокол Crossfire (AKA CRSF протокол) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и скрипт LUA. Для настройки в системе OpenTX введите настройки модели и на закладке «Настройка модели» выключите «внутренний RF». Далее включите "внешний RF" и выберите "CRSF" в качестве протокола.
ExpressLRS используют OpenTX LUA script для управления модулем TX, например, bind или setup. С помощью сценария LUA пилоты могли проверить и настроить некоторые конфигурации Nano RF TX модуля. Для более подробной информации, пожалуйста, проверьтеСтраница технической поддержки.
Сохраните файлы script ELRS.lua на sd-карту радиопередатчика в папки Scripts/Tools;
Нажмите и удерживайте кнопку «SYS» (для радиоприемников RadioMaster T16 или других радиоприемников) или кнопку «Menu» (для радиоприемников Frsky Taranis X9D или других) для доступа к меню инструментов, где можно найти ELRS script, готовый к запуску, всего одним щелчком мыши;
Ниже показано изображение, скрипт LUA успешно работает;

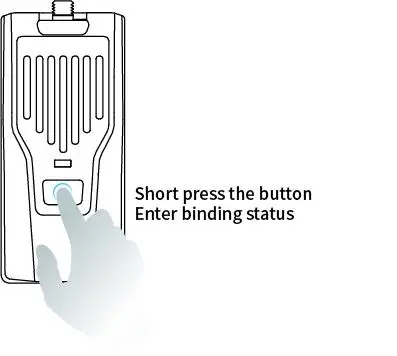

Модуль Nano TX может вводить статус привязки через ELRS. Скрипт Lua, как описано в разделе LUA script. Кроме того, короткая Кнопка нажатия на модуле может также войти в статус привязки.
Примечание: светодиод не будет мигать при вводе состояния привязки. Модуль выпустит из состояния привязки через 5 секунд авто.

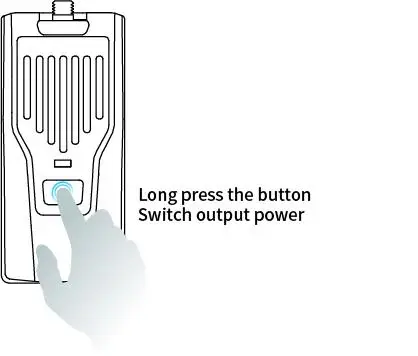

Модуль Nano RF TX может переключить выходную мощность через ELRS. Скрипт Lua, как описано в разделе LUA script. Кроме того, долгое нажатие кнопки на модуле может переключить выходную мощность.
Выходная мощность модуля RF TX и светодиодная индикация, как показано ниже.
• Цвет СВЕТОДИОДА
RF выходная мощность
Синий
100 мВт
Фиолетовый
250 мВт
Красный
500 мВт
BETAFPV ELRS Nano TX модуль руководство пользователя скачать.

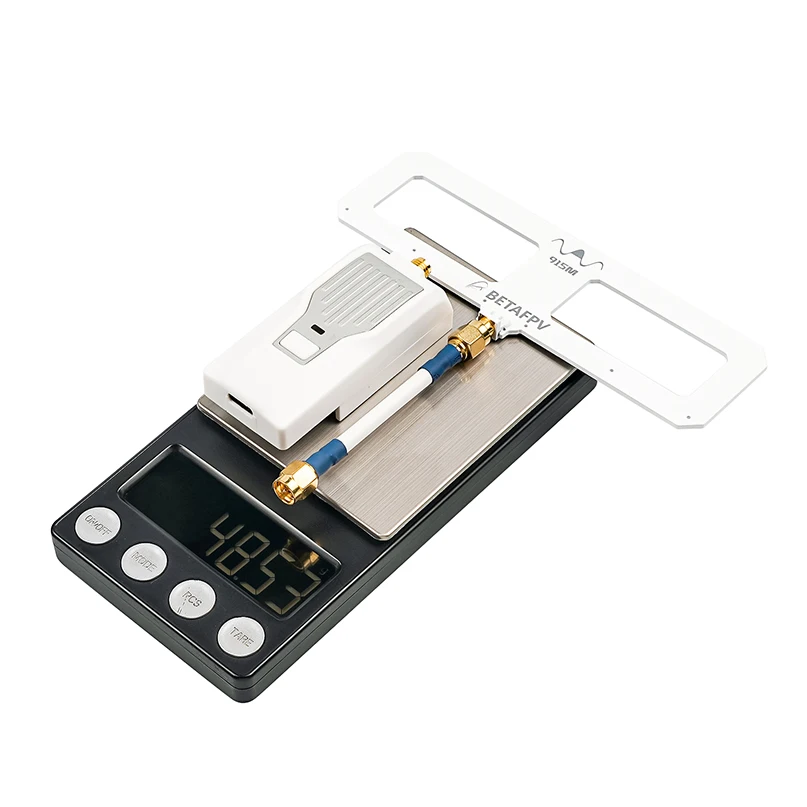

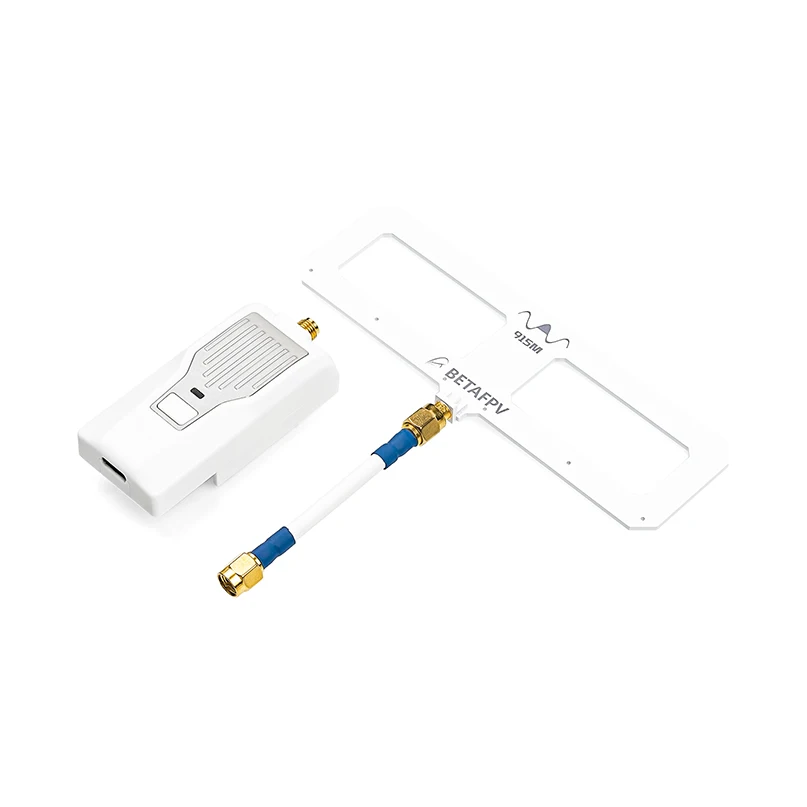

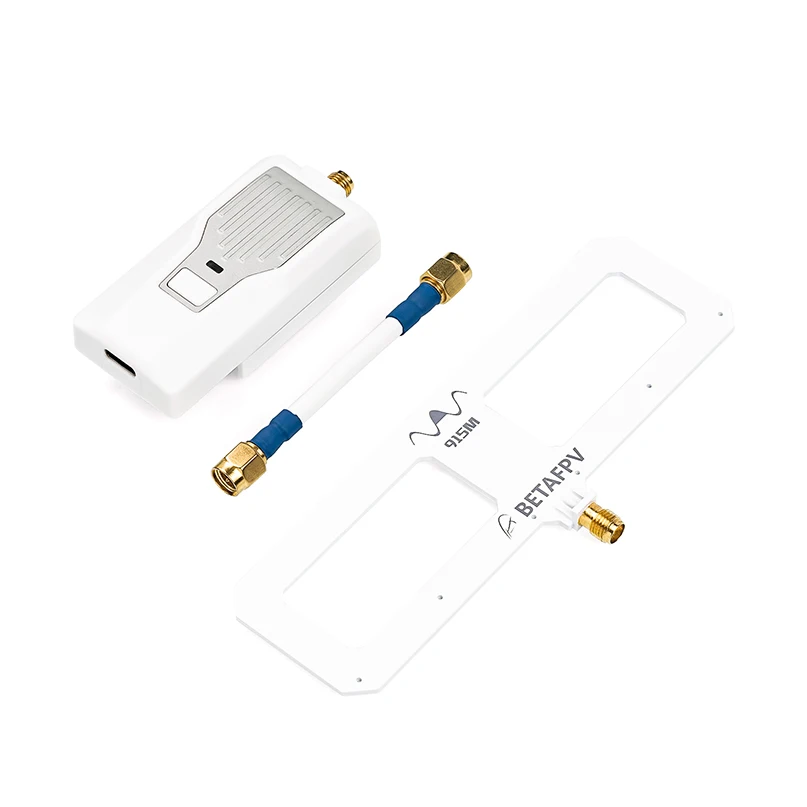

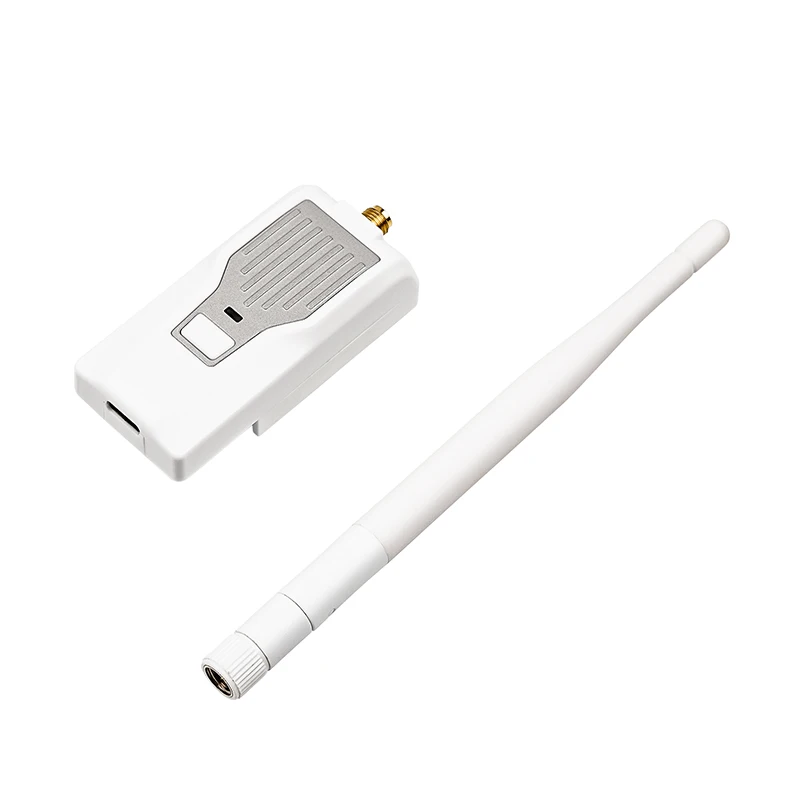

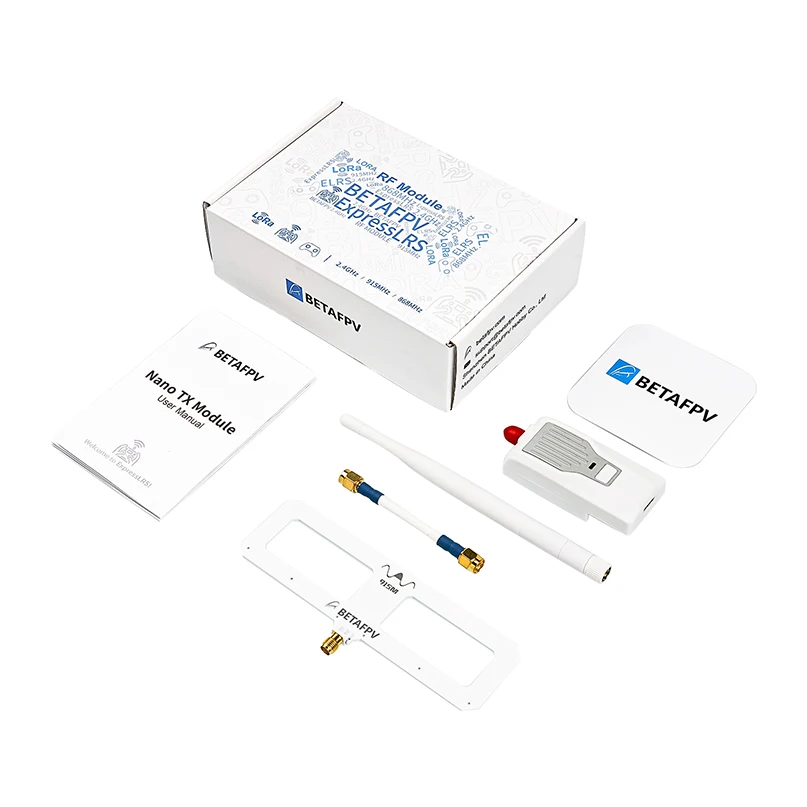

Пакет1 * BETAFPV ELRS Nano TX модуль

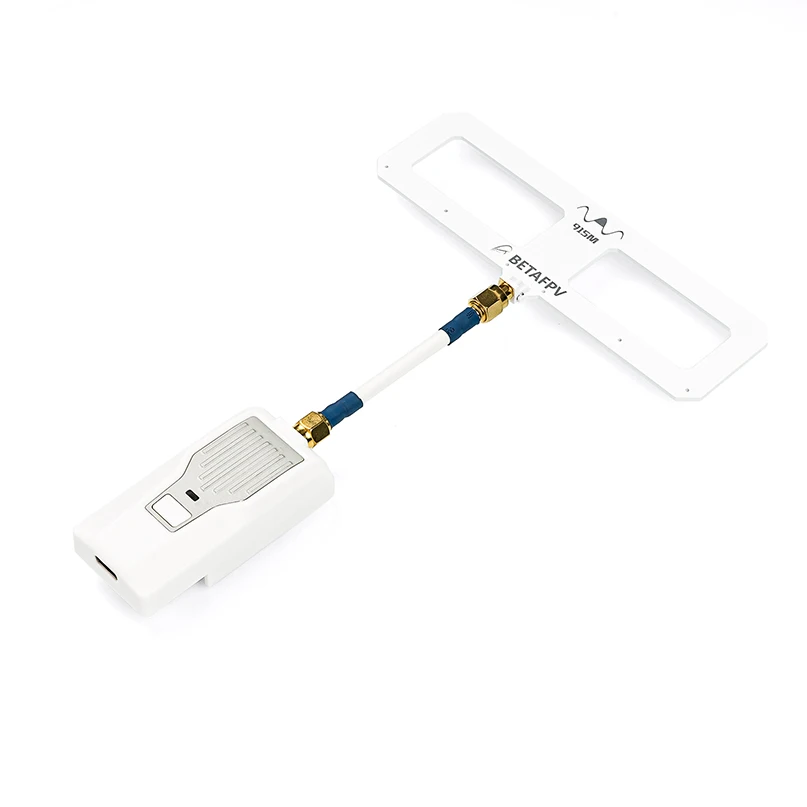

1 * BETAFPV Moxon антенна
1 * Nano TX модуль руководство пользователя

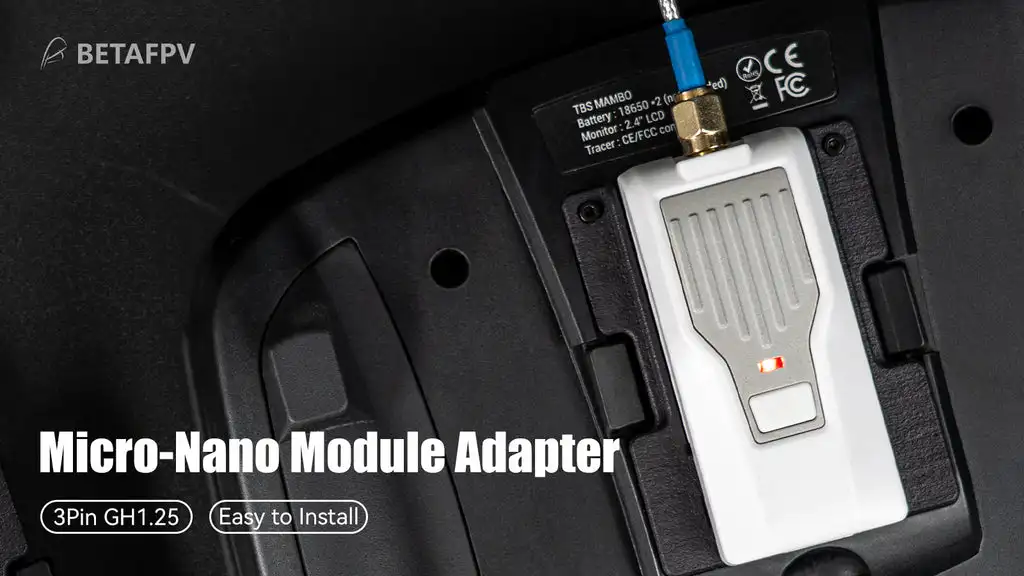

Новый адаптер с обновлениями выпущен сейчас и очень прост в установке. К нижней части адаптера модуля добавляется Клеммная розетка 3PIN GH1.25, которая может использоваться для Futaba или других радиоконтроллеров no-OpenTX.
С помощью адаптера micro-nano модуль nano tx может работать на передатчиках с микро-портом (или портом JR) легко. Особенно, он поддерживает модуль BETAFPV ELRS Nano TX.
Товар: микро-нано модуль адаптер/микро-Нано модуль PCBA
Размер: 65*48*28 мм (JR размер модуля)
Вес: 24,80 г
Вход: отсек модуля JR (отсек микромодуля)
Выход: Nano module bay (Lite module bay)
Поддерживаемый радиопередатчик: Frsky X9D/X9D Plus/X12S/X10/X10S/X7/X7S,Flysky TH9X, Turnigy 9XR/9XR PRO, FUTABA 16IZ, джемпер T16/T18/T18 Pro,Радиомастер TX16S/TX18S, TBS Mambo
Поддерживаемый модуль TX: модуль BETAFPV Nano TX,TBS Crossfire Nano TX, Frsky XJT Lite/R9M Lite/R9M Lite Pro.
При создании PCBA только в том случае,По сравнению с предыдущей версией внешний вид PCBA изменен. К платам также добавляется Клеммная розетка 3PIN GH1.25, которая подходит для других радиоконтроллеров no-OpenTX. Кроме того, PCBA может использоваться непосредственно без чехла или с печатным чехлом.
Адаптер Micro-Nano Module Adapter (PCBA) доступен для тех, кто может напечатать чехол для себя. Вы можете скачатьАдаптер чехол STL файлыНа нашей странице технической поддержки.
Примечание: Пожалуйста, убедитесь, что проводка правильная, если PCBA используется без чехла.
Адаптер модуля подходит для передатчиков с микро-портом (или портом JR). Например, Frsky X9D, FUTABA 16IZ, TBS Mambo, Turnigy 9XR, Jumper T18 и т. Д.

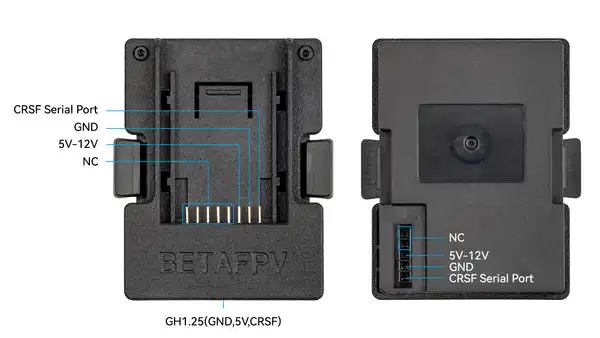

Ниже приведена схема для стандартного адаптера micro-nano module

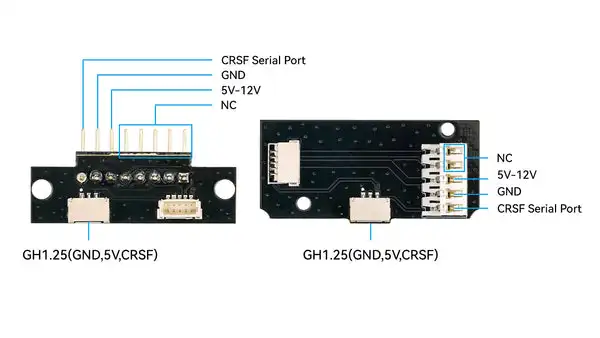

Ниже приведена схема только для PCBA.

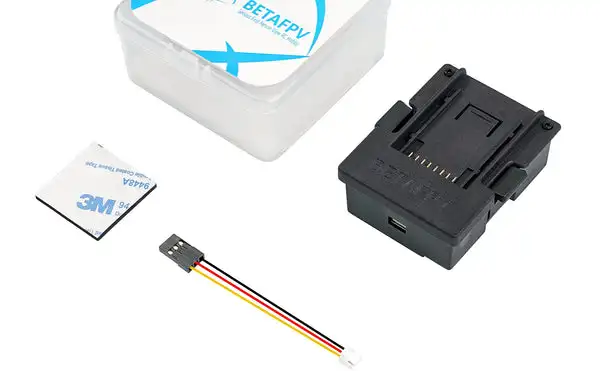

1 * Микро-Нано модуль адаптера
1 * кабель преобразователя
1 * Двусторонняя лента
