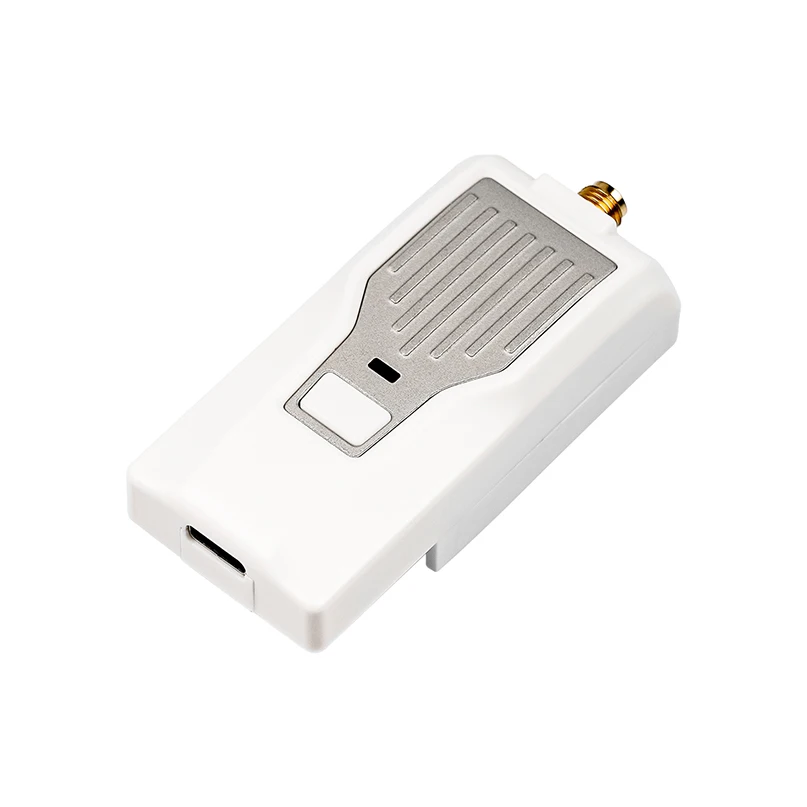

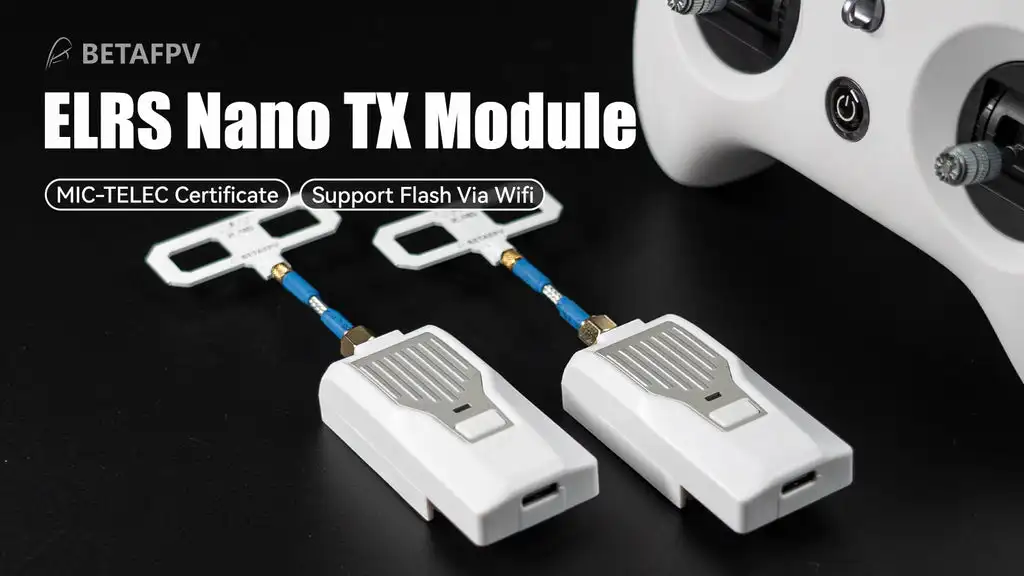

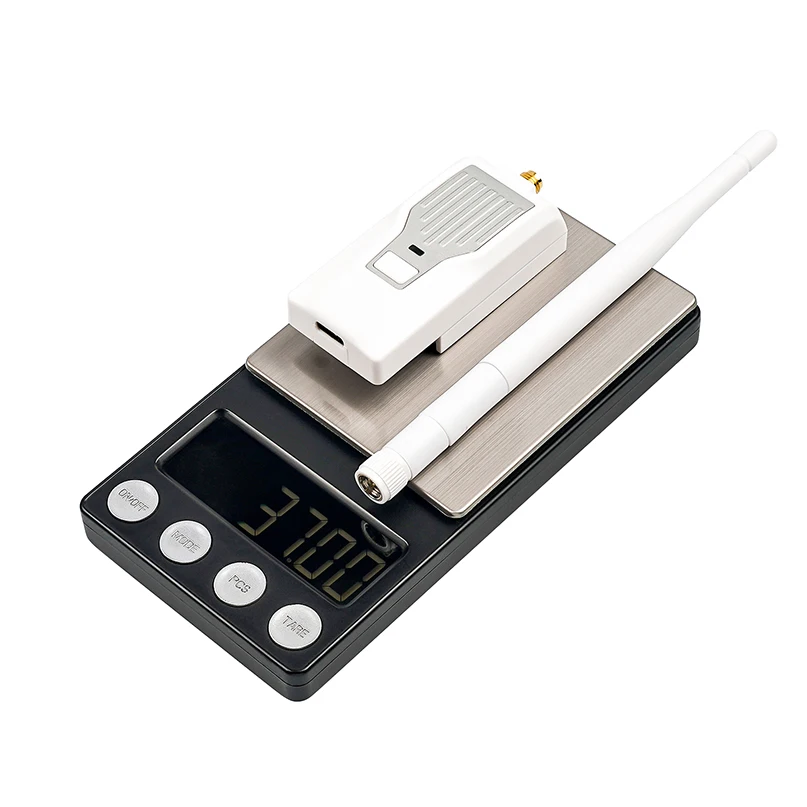

BETAFPV ELRS Nano TX модуль 2,4G 915 МГц 868 МГц Nano TX модуль для передатчика дальнего действия с адаптером модуля Micro-Nano

Модуль BETAFPV Nano RF TX основан на проект ExpressLRS, ссылка RC с открытым исходным кодом для приложений RC. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Модуль BETAFPV Nano RF TX основан на проект ExpressLRS, ссылка RC с открытым исходным кодом для приложений RC. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

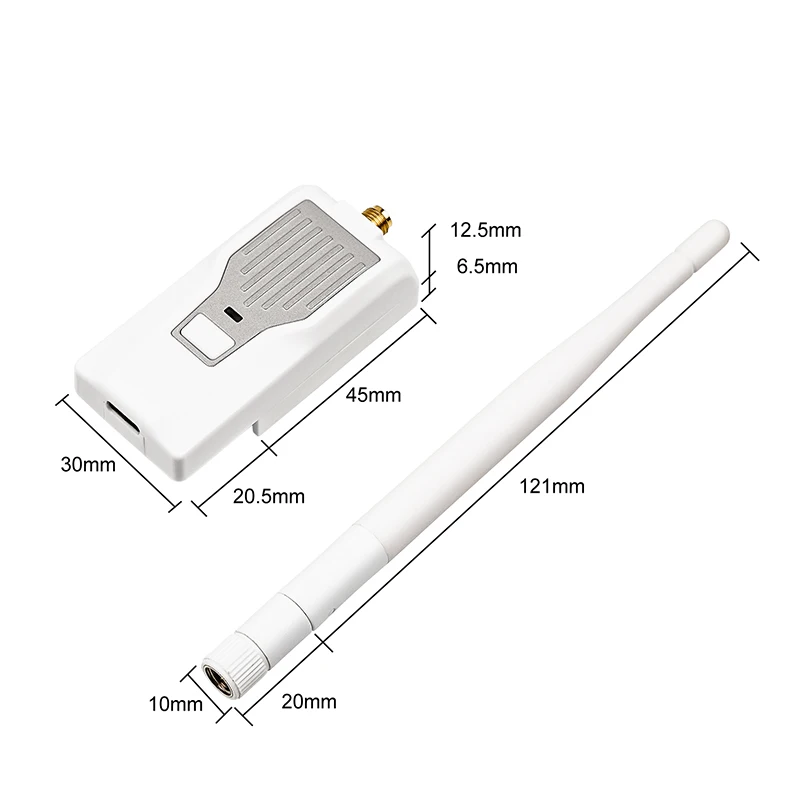

Частота обновления пакета: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц)25 Гц/50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)

Выходная мощность RF: 100 мВт/250 мВт/500 мВт

Частотные полосы (Nano RF модуль 2,4G версия): 2,4 ГГц ISM

Частотные полосы (Nano RF модуль 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц EU

Входное напряжение: 5 В ~ 12 В

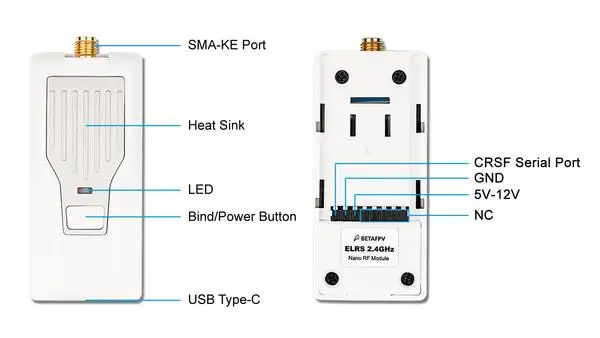

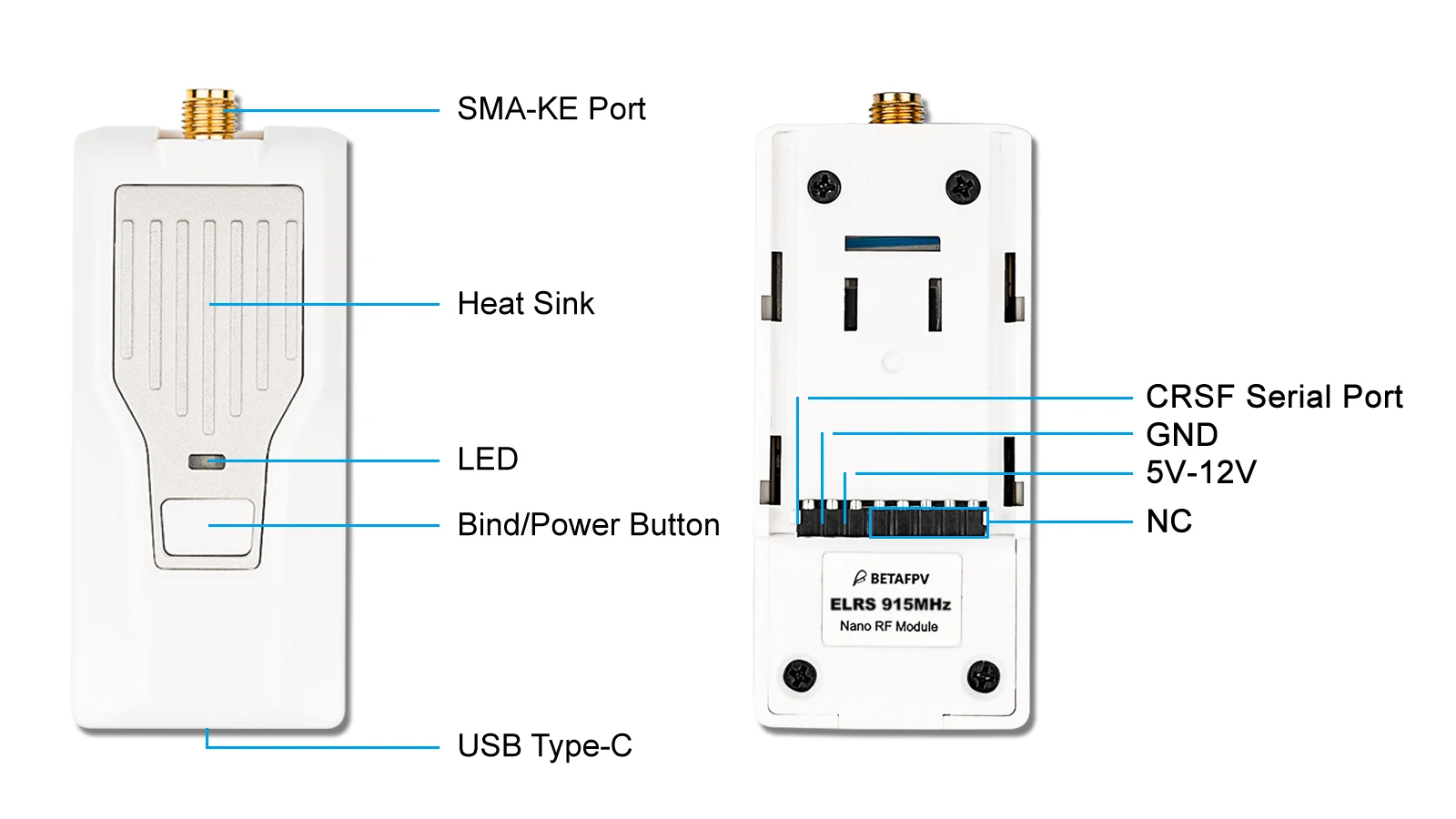

Usb-порт: Type-C

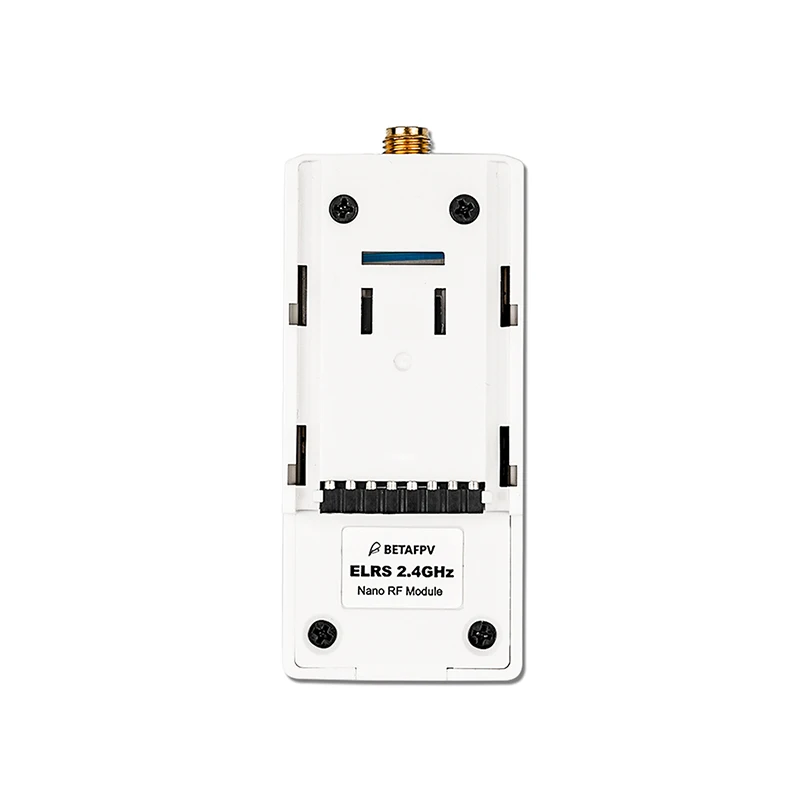

BETAFPV Nano RF модуль совместим с радиопередатчиком, который имеет nano модуль bay (AKA lite модуль bay, например Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).

Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Nano TX будет поврежден постоянно.

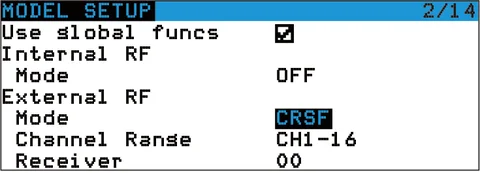

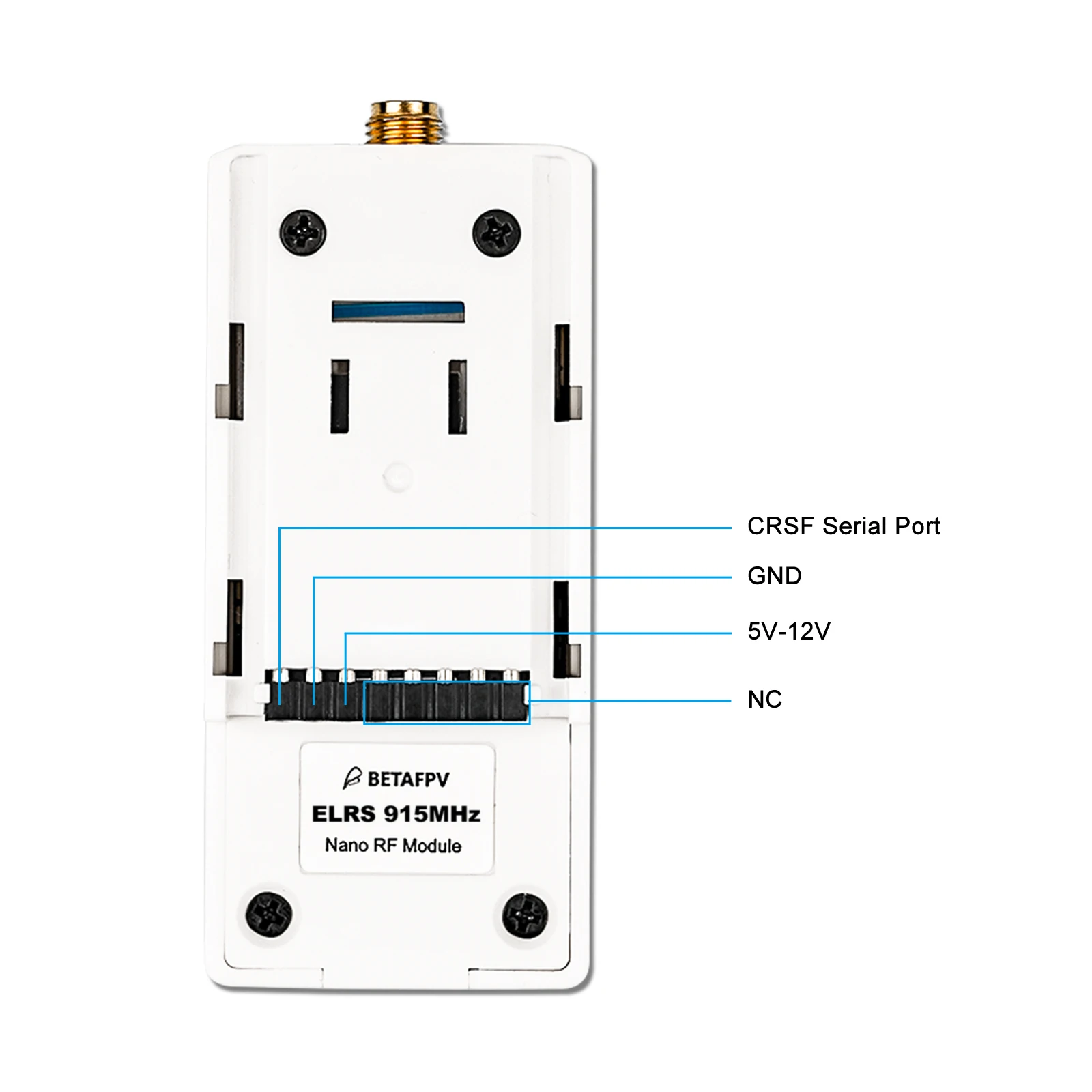

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX введите в настройки модели, а на закладке «Настройка модели» выключите «внутренний RF». Затем включите «внешний RF» и выберите «CRSF» в качестве протокола.

ExpressLRS использует скрипт OpenTX LUA для управления модулем TX, например, привязкой или настройкой. С помощью сценария LUA пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX. Для получения более подробной информации, пожалуйста, проверьтеСтраница поддержки.

Сохраните файлы ELRS.lua script на sd-карту радиопередатчика в папке Scripts/Tools;

Нажмите кнопку «SYS» (для радиоприемников T16 или аналогичных радиостанций) или кнопку «Меню» (для радиоприемников Frsky Taranis X9D или аналогичных) чтобы получить доступ к меню инструментов, где вы можете найти ELRS script готов к запуску только одним щелчком мыши;

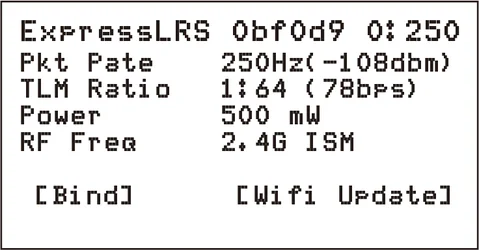

На изображении Ниже показан, скрипт LUA успешно запускается;

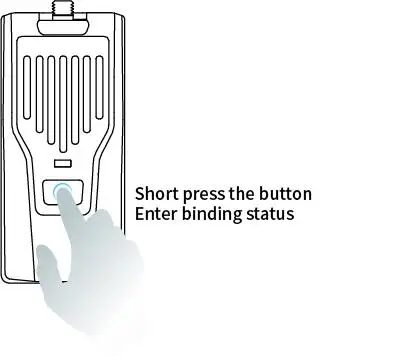

Модуль Nano TX может вводить статус привязки через ELRS. Скрипт Lua, как описано в главе «LUA script». Кроме того, короткое нажатие кнопки на модуле также может ввести статус привязки.

Примечание: светодиодный индикатор не будет мигать при входе в состояние привязки. Модуль будет выходить из состояния привязки через 5 секунд.

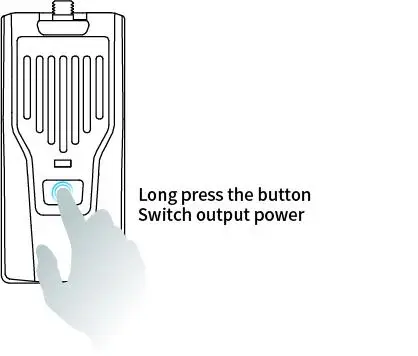

Nano RF TX модуль может переключить выходную мощность через ELRS. Скрипт Lua, как описано в главе «LUA script». Кроме того, длительное нажатие кнопки на модуле может переключить выходную мощность.

Выходная мощность модуля RF TX и светодиодный индикатор, как показано ниже.

BETAFPV ELRS Nano TX модуль руководство пользователя скачать.

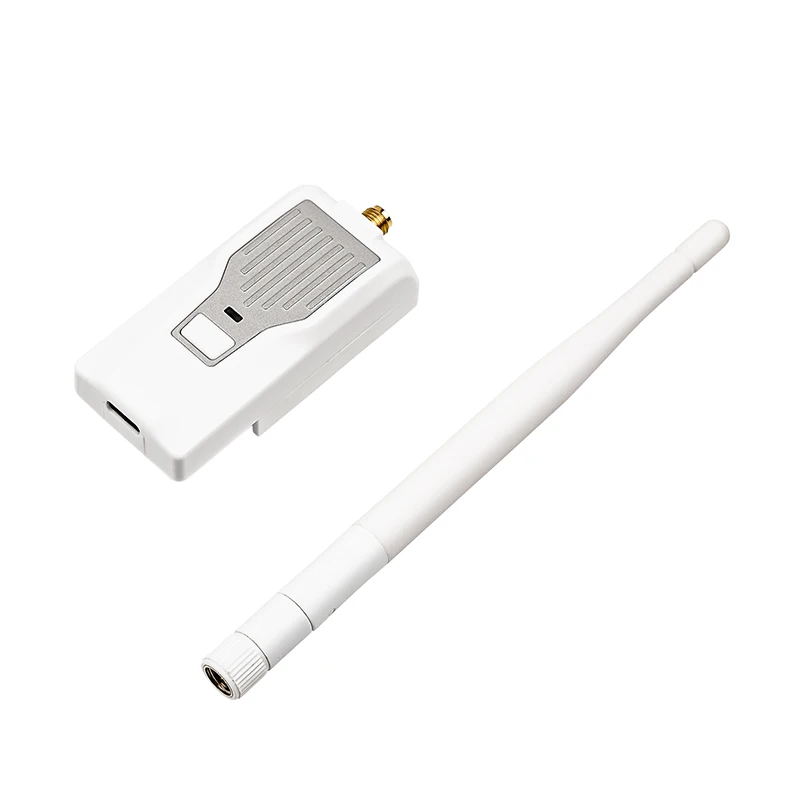

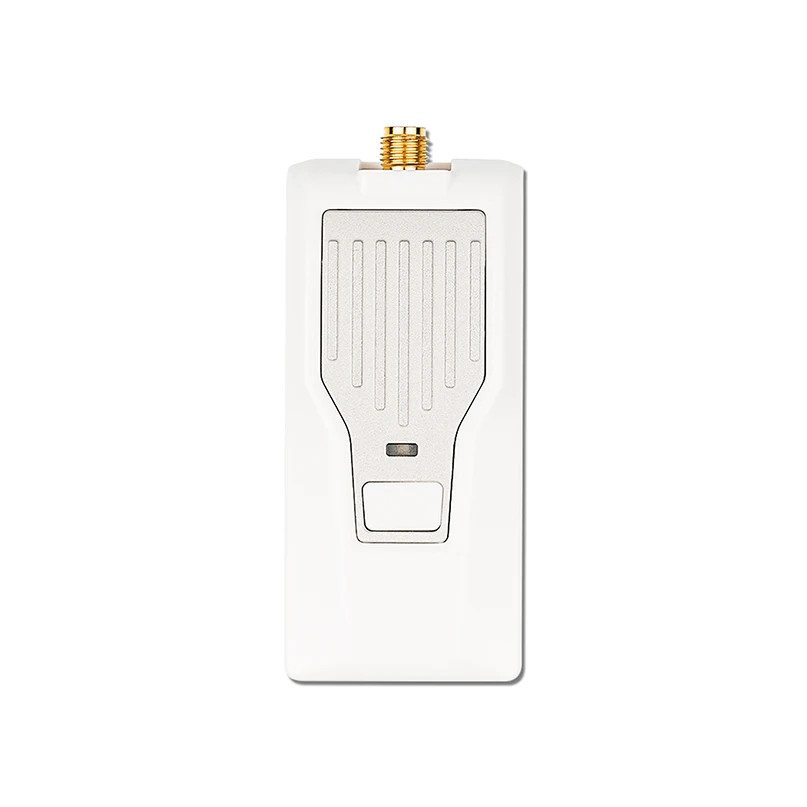

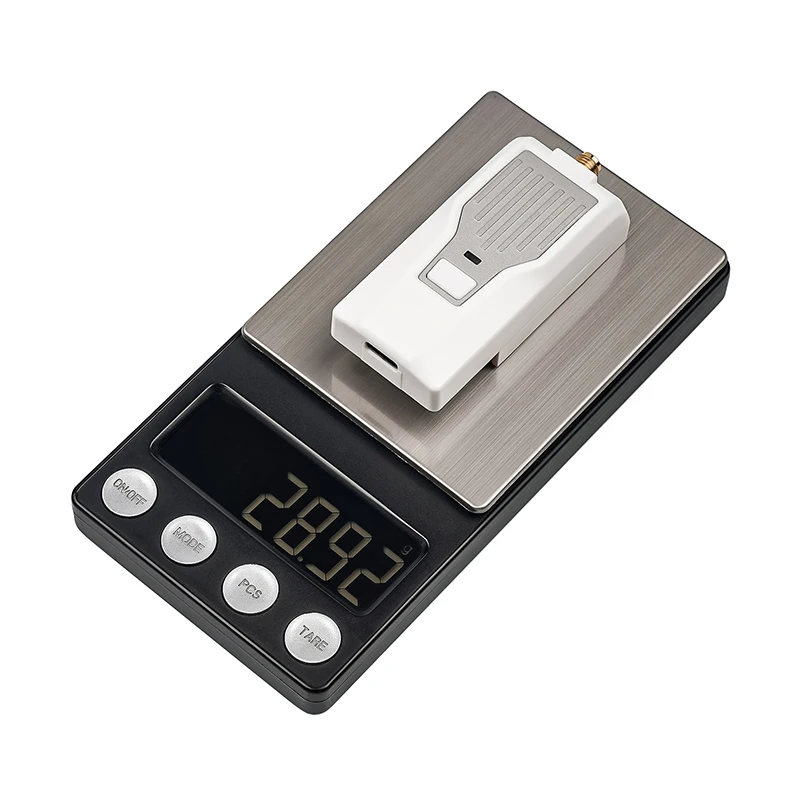

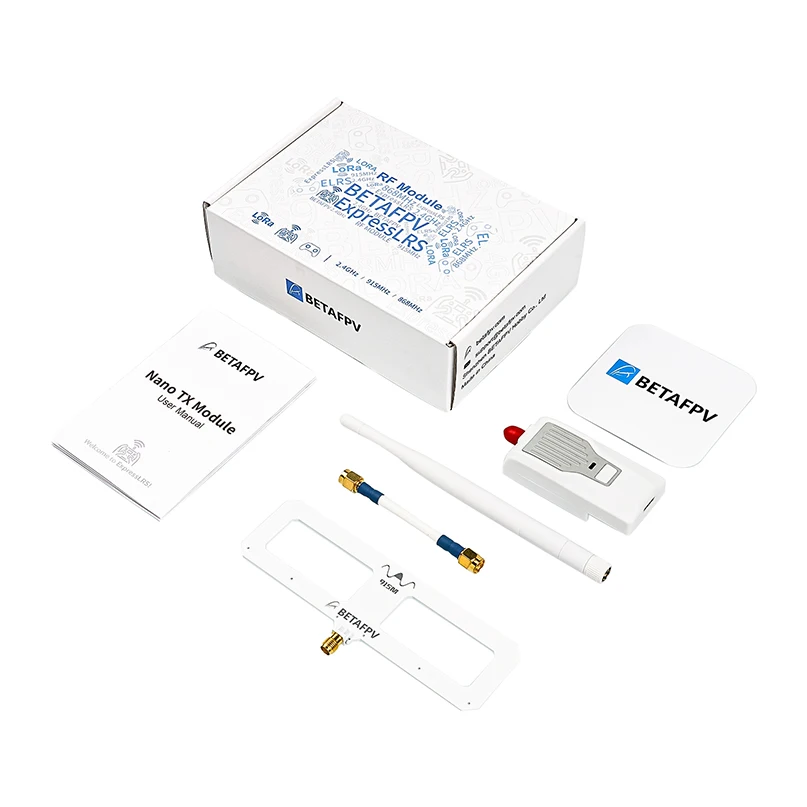

1 * Модуль BETAFPV ELRS Nano TX

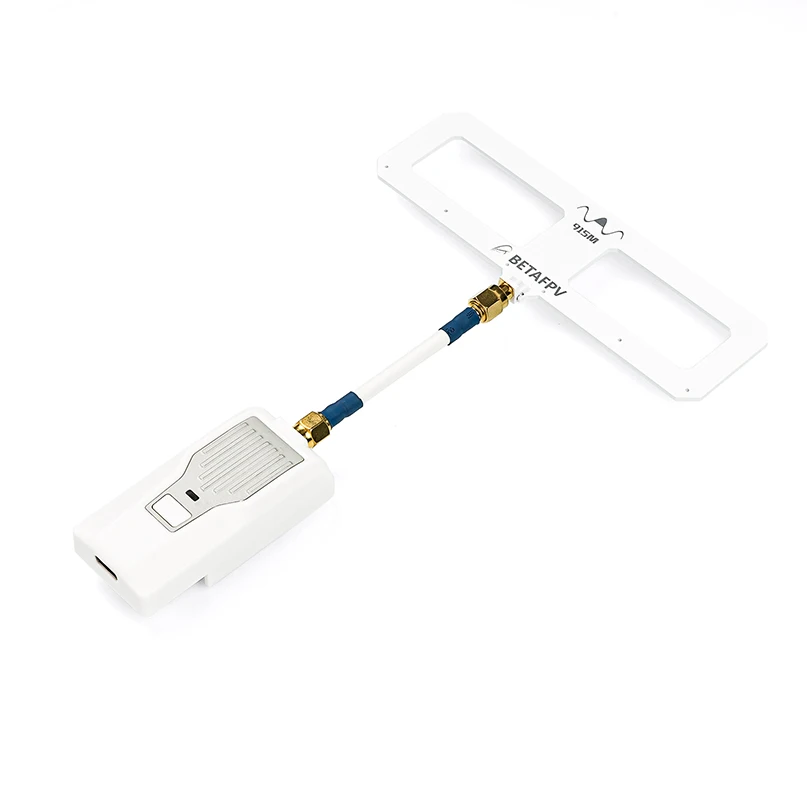

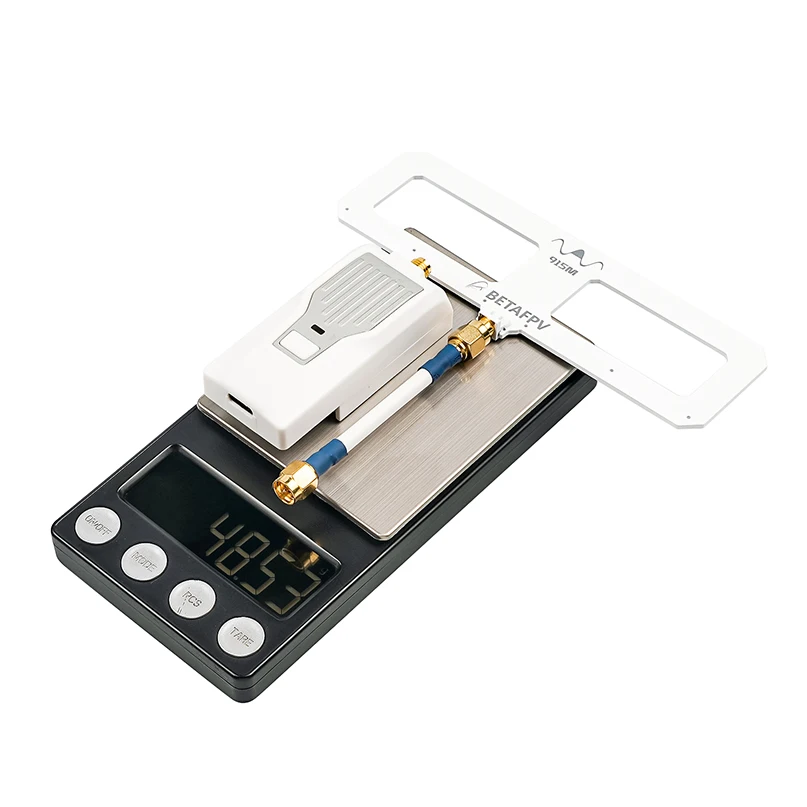

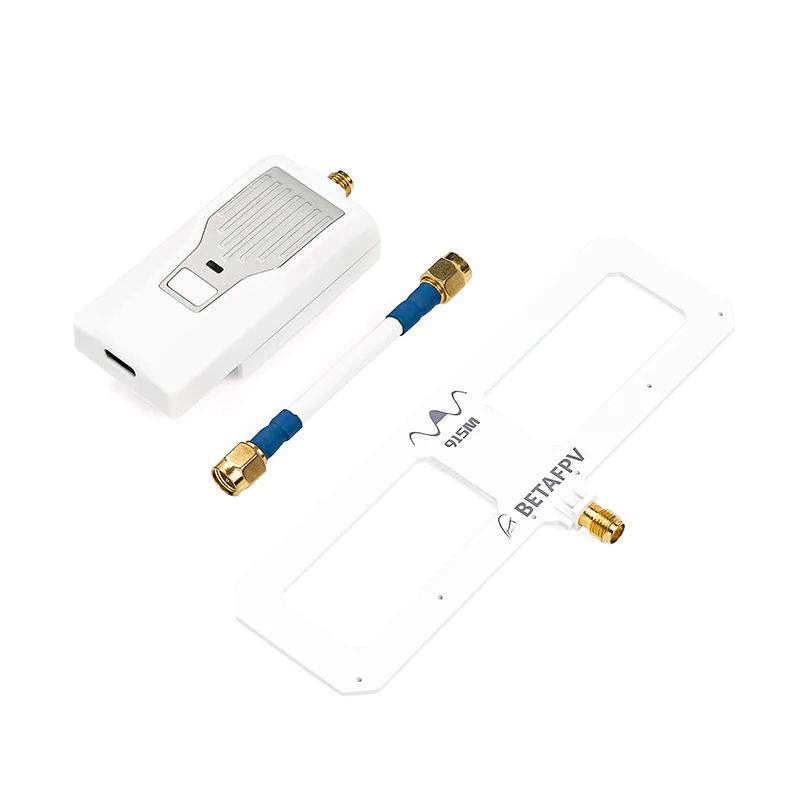

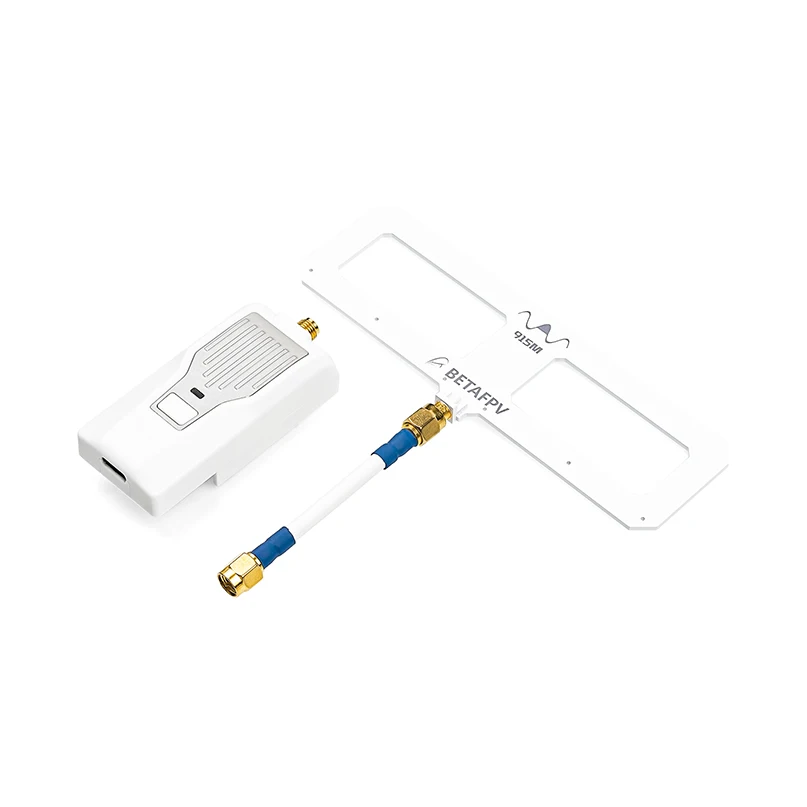

1 * BETAFPV Moxon антенна

1 * Руководство пользователя модуля Nano TX

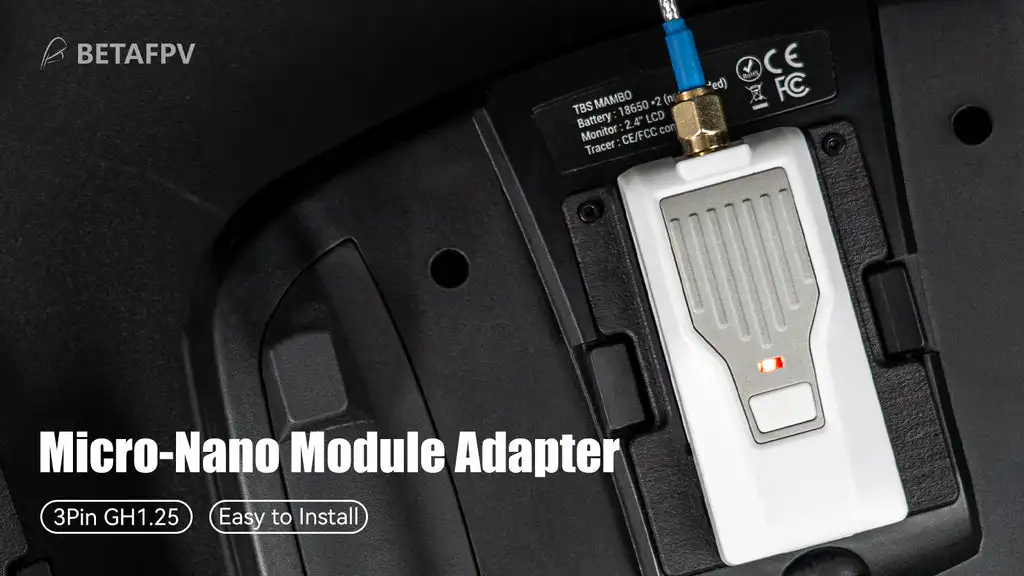

Новый адаптер с обновлениями выпущен сейчас и очень прост в установке. В нижней части адаптера модуля добавляется 3-контактный разъем GH1.25, который используется для Futaba или других радиоконтроллеров no-OpenTX.

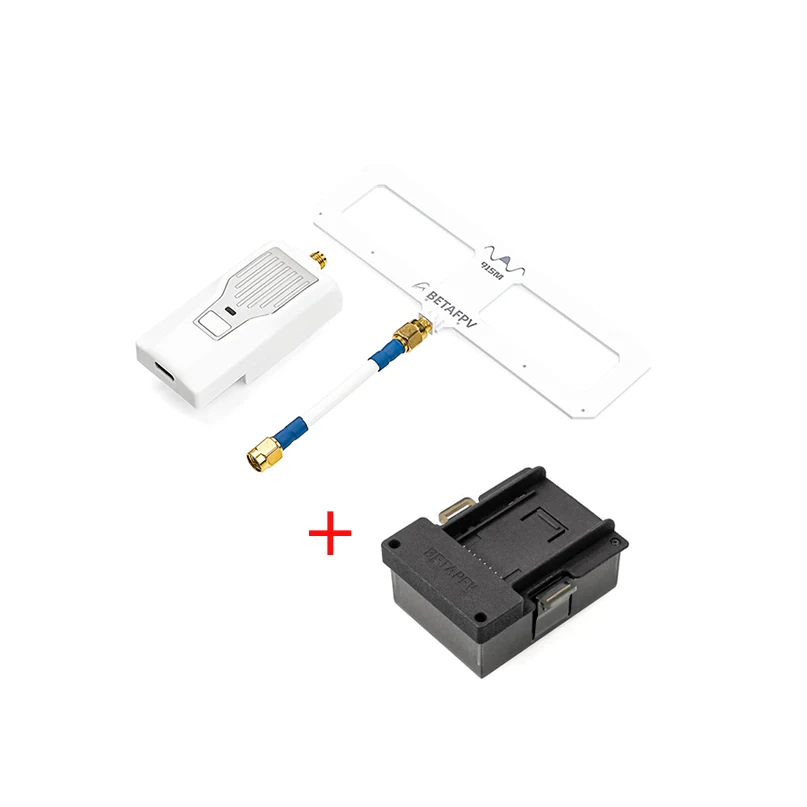

С помощью адаптера модуля micro-nano модуль nano tx может легко работать на передатчиках с портом Micro-port (или JR). Особенно, он поддерживает модуль BETAFPV ELRS Nano TX.

Товар: адаптер модуля Micro-Nano/модуль Micro-Nano PCBA

Размер: 65*48*28 мм (размер модуля JR)

Вес: 24,80 г

Вход: модуль JR bay (модуль Micro bay)

Выход: Nano module bay (Lite module bay)

Поддерживаемый радиопередатчик: Frsky X9D/X9D Plus/X12S/X10/X10S/X7/X7S,Flysky TH9X, Turnigy 9XR/9XR PRO, FUTABA 16IZ, Jumper T16/T18/T18 Pro,Radiomaster TX16S/TX18S, TBS Mambo

Поддерживаемый модуль TX: модуль BETAFPV Nano TX,TBS Crossfire Nano TX, Frsky XJT Lite/R9M Lite/R9M Lite Pro.

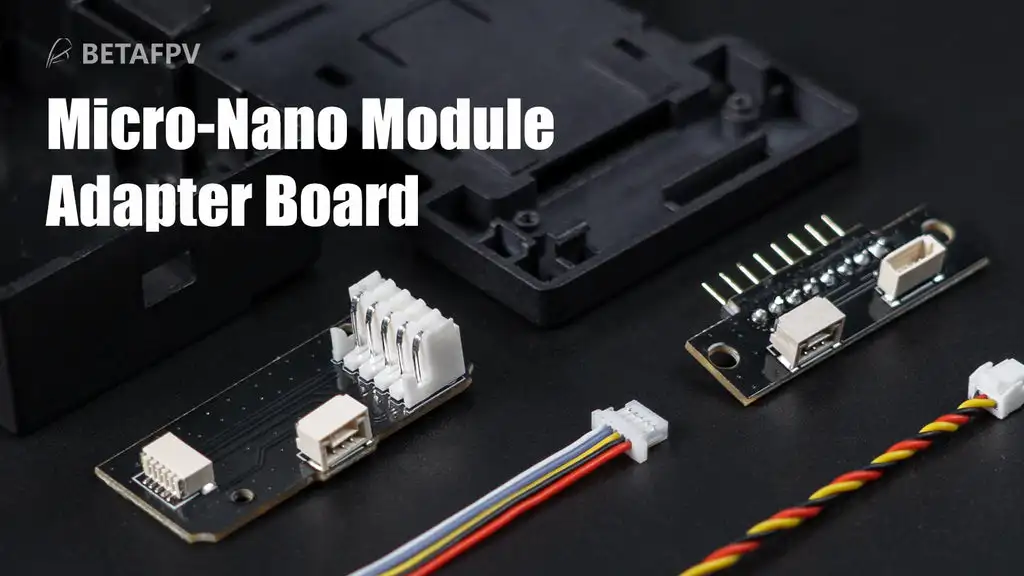

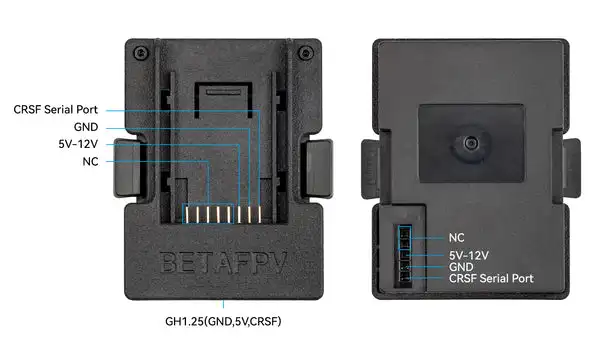

По сравнению с предыдущей версией, внешний вид PCBA изменен. Клеммная розетка 3Pin GH1.25 также добавляется к плате, которая подходит для других радиоконтроллеров no-OpenTX. Кроме того, при создании PCBA может использоваться напрямую без чехол или использовать при помощи Печатный чехол.

Адаптер модуля Micro-Nano (PCBA) доступен для тех, кто может сам напечатать чехол. Вы можете скачатьЧехол-адаптер STL fileНа нашей странице технической поддержки.

Примечание: Пожалуйста, убедитесь, что проводка правильная, если PCBA используется без чехол.

Адаптер модуля подходит для передатчиков с микропортом (или портом JR). Например, Frsky X9D, FUTABA 16IZ, TBS Mambo, Turnigy 9XR, Jumper T18 и т. Д.

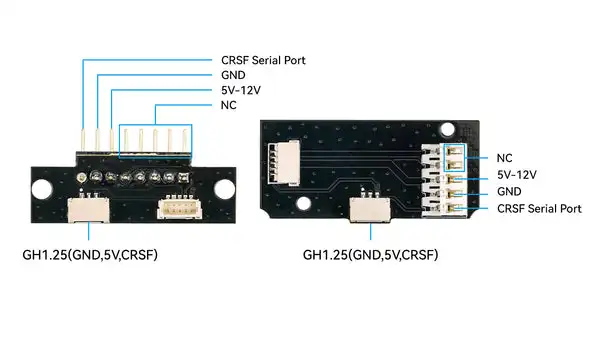

Ниже приведена схема для стандартного адаптера модуля micro-nano

Ниже приведена схема только для PCBA.

Модуль ELRS Nano TX является первым модулем BETAFPV, который основан на проект ExpressLRS. ExpressLRS является одним из самых быстрых каналов RC, доступных, все еще предлагая высокую производительность.

1 * адаптер модуля Micro-Nano

1 * кабель конвертера

1 * Двусторонняя лента
