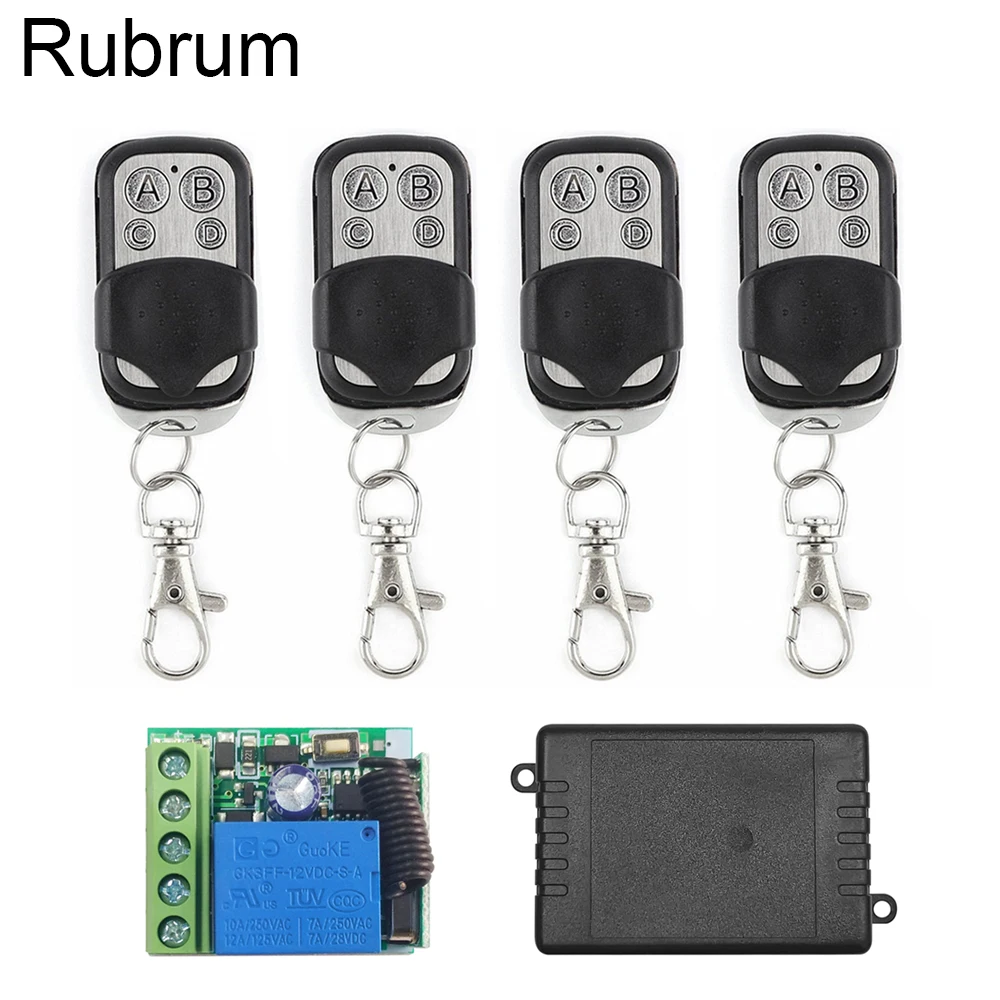

Универсальный беспроводной пульт дистанционного управления Rubrum, 433 МГц, 12 В постоянного тока, 1-канальный релейный модуль приемника + радиочастотный передатчик, управление блокировкой, освесветильник комнаты

Характеристики передатчика:

Частота RF: 433 МГц.

Поддерживаемый канал: Четыре канала.

Тип кодирования: Обучающий код (1527), фиксированный код (2262).

Система модуляции: ASK.

Рабочее напряжение: 3 В постоянного тока.

Рабочий ток: & lt;25 мА.

Мощность передачи: + 13 дБм.

Частота горизонтали: ± 0,2 МГц.

Расстояние передачи: 50 м (свободное пространство).

Цвет: черный.

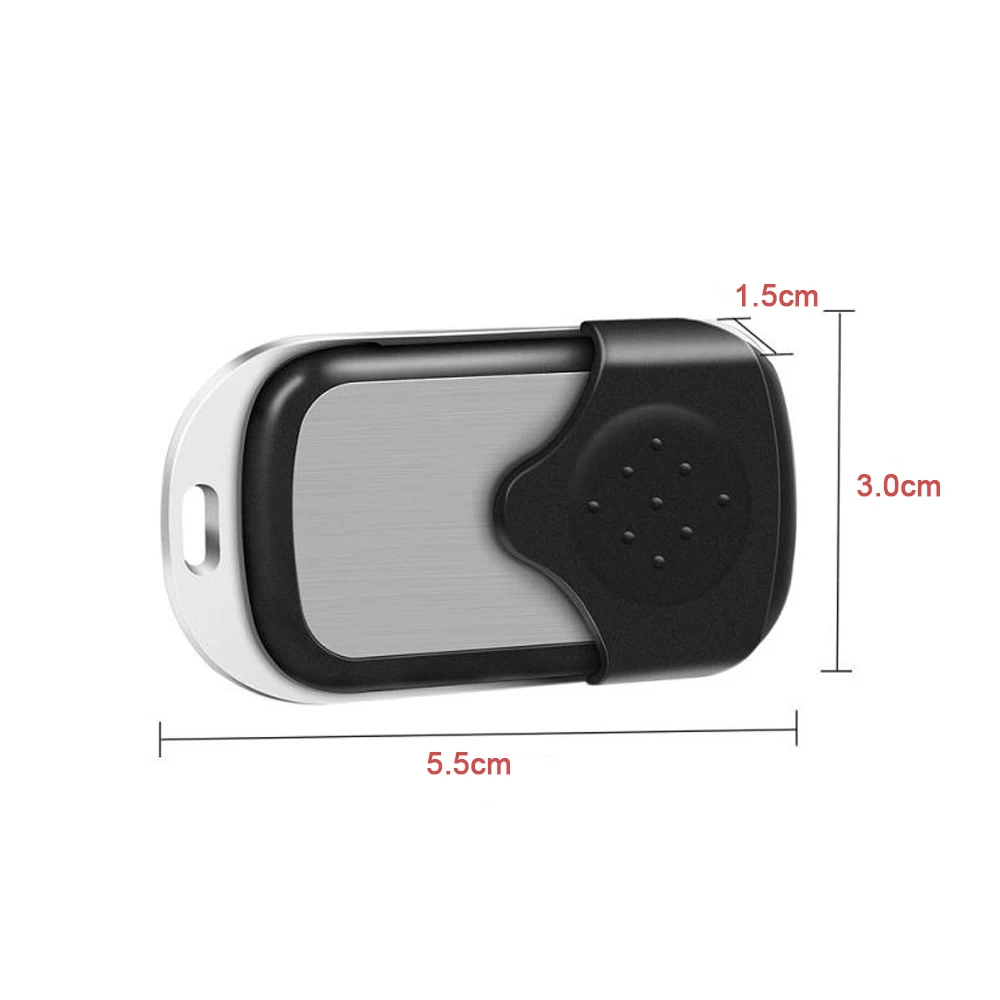

Размер посылка: 5,5*3,0*1,5 см/2,16*1,18 * 0.59in ².

Вес посылка: 30 г/0,95 унций.

Характеристики приемника:

Входное напряжение: 10 ~ 14 В постоянного тока.

Частота RF: 433 МГц.

Ток покоя: 5 мА.

Чувствительность приема:> 97дб.

Диапазон дистанционного управления: >100 м (свободное пространство).

Проводной способ подключения: фиксированный столб проводки.

Режим декодирования: программное декодирование MCU.

Режим работы RF: сверхгетеродинный прием.

Режим модуляции: ASK.

Режим работы: Мгновенный, переключающий, блокирующий и время задержки.

Режим работы: Мгновенный, переключаемый, Блокируемый режим задержки времени (5s ,10s ,15s ).

Схема проводки:

+ V : 12V + (вход).

-V: 12V - (вход).

Нет: Обычный открытый (выход).

COM:Common(Output).

NC: нормальное закрытие (выход).

Цвет: зеленый (печатная плата), черный (внешняя оболочка)

Примечание:

Различные варианты включают различные упаковки.

Чистый код:

Нажмите кнопку обучения на модуле 8 раз непрерывно, и светильник мигает семь раз, а затем выходит.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.

Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.

Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.

Например: Кнопка A = ON, кнопка B = OFF

Нажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.

Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.

Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 раз

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

A = ON, B = OFF.

Примечание:

1. Система может хранить 25 шт. пультов дистанционного управления, если пульт получит более 25 шт., исходный пульт дистанционного управления будет потерян.

2. Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт был протестирован, прежде чем он может быть аранжирован для отправки. Поэтому, пожалуйста, удалите имеющиеся данные для первого использования.

3. После удаления данных все пульты дистанционного управления больше не могут работать.
