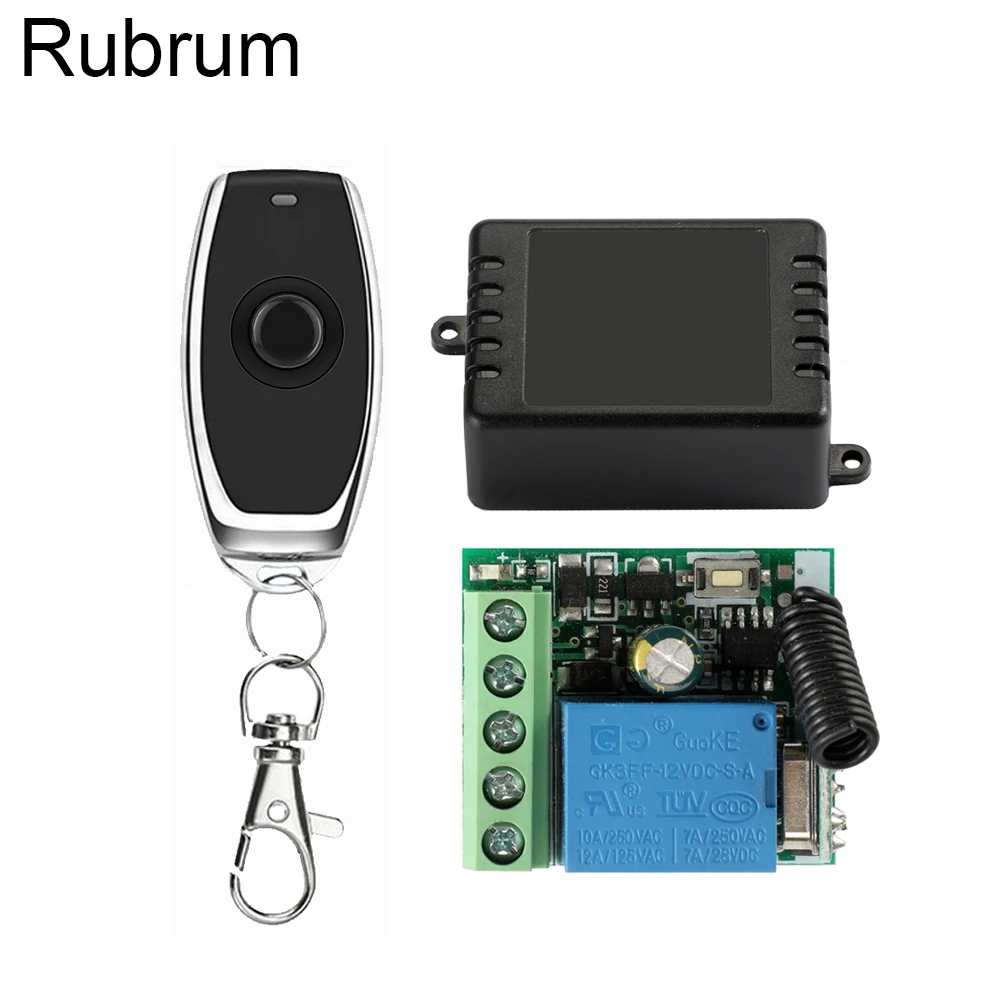

Универсальный пульт дистанционного управления Rubrum, 433 МГц, 12 В, 1 канал, релейный приемник + радиочастотный передатчик, 433 МГц

Характеристики передатчика:

Рабочая частота RF: 433 МГц.

Кодовая система: 1527 обучающий код.

Рабочее напряжение: 6 В постоянного тока.

Рабочий ток: 12 мА.

Мощность передачи: 10 мВт.

Беспроводное рабочее расстояние: 50 м (свободное пространство).

Скорость передачи: 50 ~ 60 кгц.

Отклонение частоты: ± 0,2 МГц.

Цвет: черный.

Размер посылка: 6,2*2,9*1,2 см/2,44*1,14 * дюйма ².

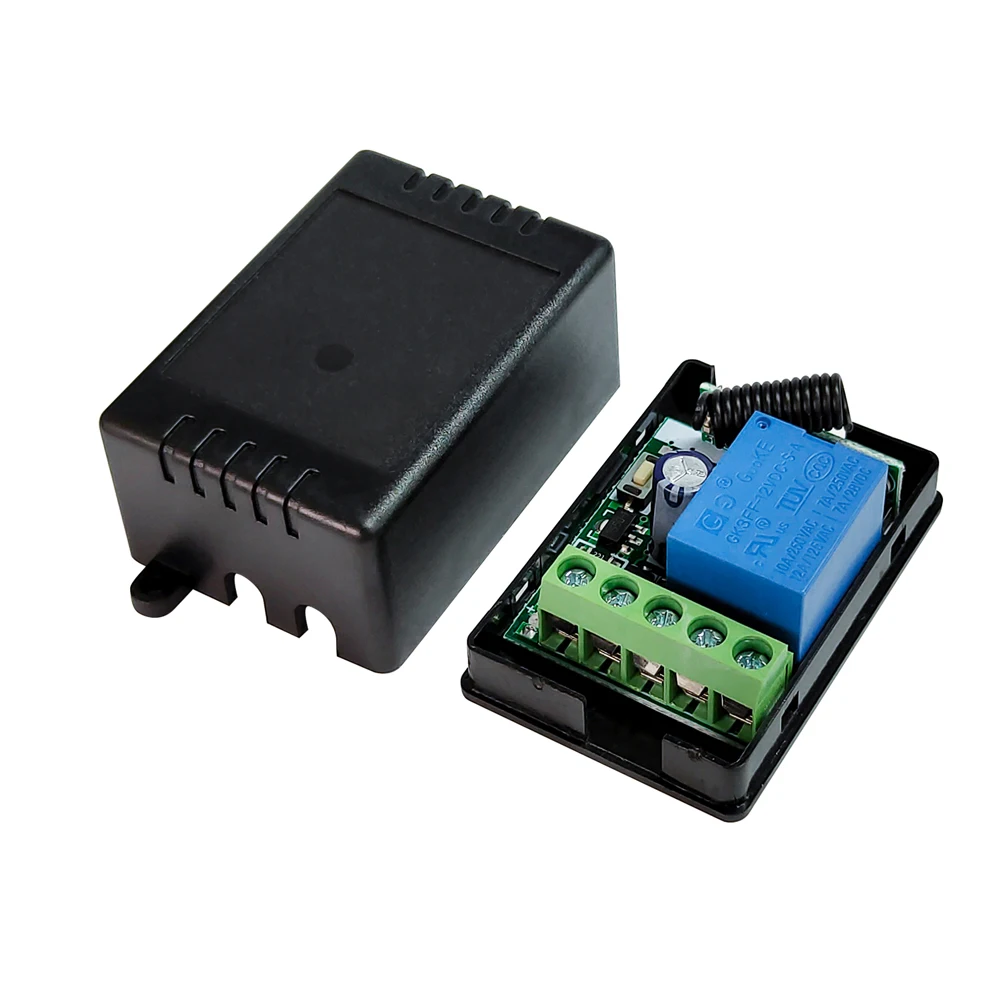

Характеристики приемника:

Входное напряжение: 10 ~ 14 В постоянного тока.

Частота RF: 433 МГц.

Ток покоя: 5 мА.

Чувствительность приема: >97 дб.

Диапазон дистанционного управления: >100 м (свободное пространство).

Способ проводного подключения: фиксированная проводка.

Режим декодирования: программное декодирование MCU.

Режим работы RF: Супергетеродинный прием.

Режим модуляции: ASK.

Режим работы: Мгновенный, переключение, фиксация и режим задержки времени.

Режим работы: Мгновенный, переключение, блокировка режима, задержка времени фиксации (5s ,10 с, 15 с).

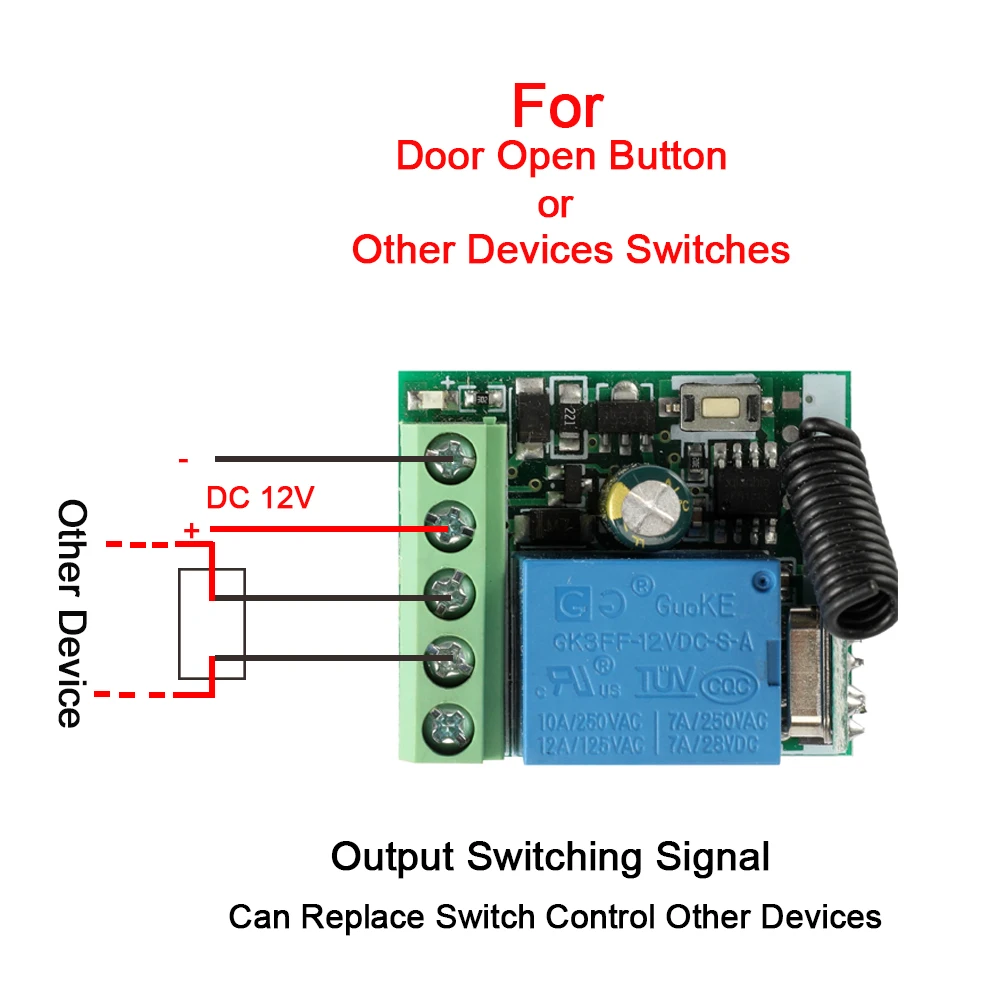

Схема подключения:

+ В: 12 В + (вход).

-В: 12 В-(вход).

NO: обычное открытие (выход).

COM: обычный (выход).

NC: нормальное закрытие (выход).

Цвет: зеленый (печатная плата), черный (внешний корпус)

Примечание:

Различные варианты включают разные пакеты.

Четкий Код:

Нажмите кнопку обучения 8 раз непрерывно, светильник мигнет семь раз, а затем погаснет.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключается.

Переключение: Нажмите один раз кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.

Фиксация: Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится.

Изучение кода: (мгновенное)

Нажмите кнопку обучения на приемнике один раз, он переходит в режим мгновенной настройки.

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Изучение кода: (переключение)

Дважды нажмите кнопку обучения на приемнике, он перейдет в режим настройки переключения.

Подождите немного светодиодный погаснет, он переходит в режим обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше об пульте дистанционного управления, вам нужно освоить две разные кнопки, при первом включении обучение, во втором-обучение.

Например: Кнопка A = вкл., кнопка B = ВЫКЛ.

Трижды нажмите кнопку обучения на приемнике, он перейдет в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет.

Нажмите кнопку дистанционного управления A. СВЕТОДИОД мигает 5 раз.

Нажмите кнопку дистанционного управления B. Светодиодная вспышка 5 раз

Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

A = ВКЛ, B = ВЫКЛ.

Примечание:

1. В системе можно хранить 15 пультов дистанционного управления, если количество пультов превышает 15, то начальный пульт дистанционного управления будет потерян.

2. Когда вы получите наши товары, они могут случайным образом устанавливаться в одном удаленном режиме, так как каждый товар был протестирован перед отправкой. Итак, пожалуйста, удалите существующие данные для первого использования.

3. После удаления данных все пульты управления перестали работать.
