Универсальный беспроводной пульт дистанционного управления QIACHIP, 433 МГц, 12 в пост. Тока, 1 канал

Технические данные получателя:

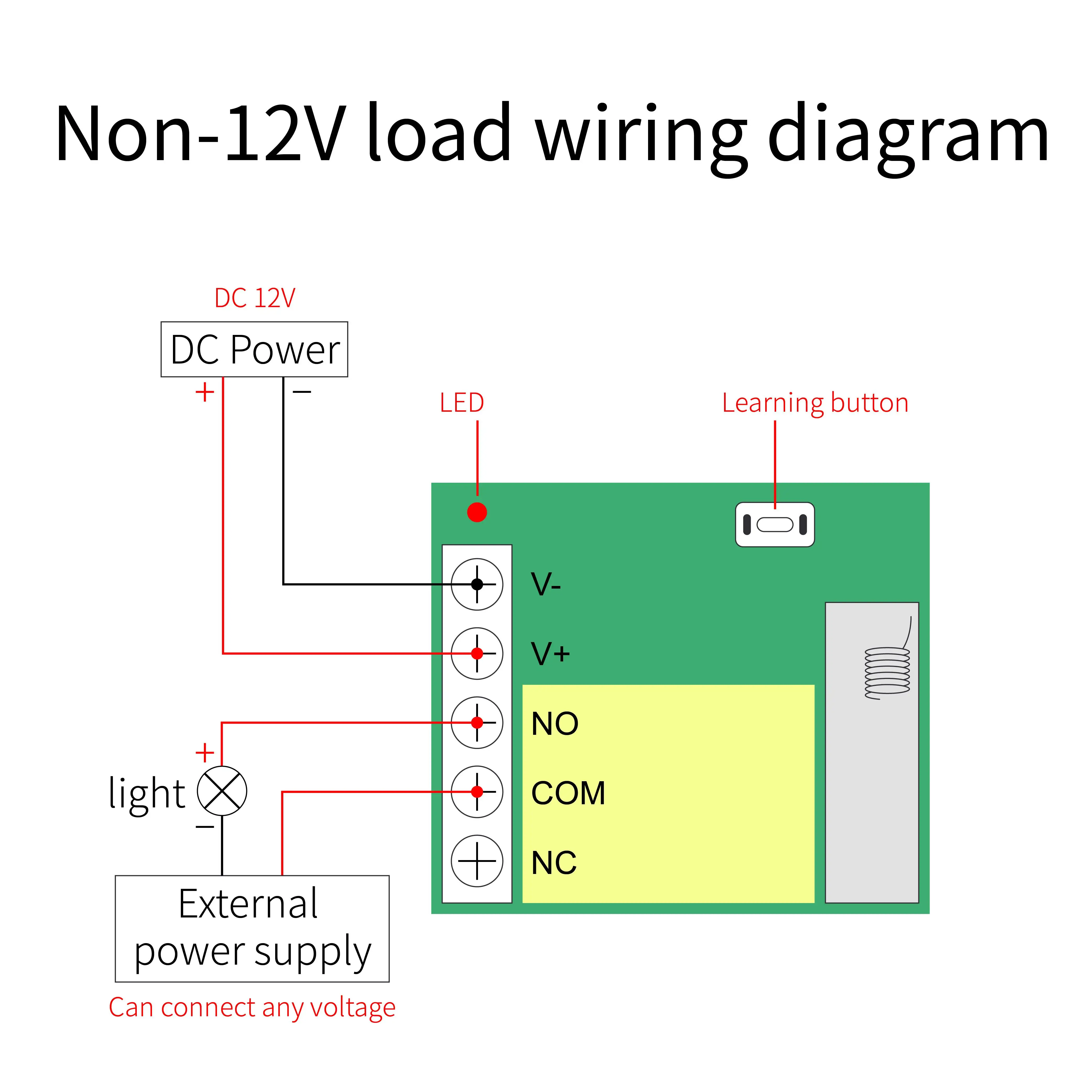

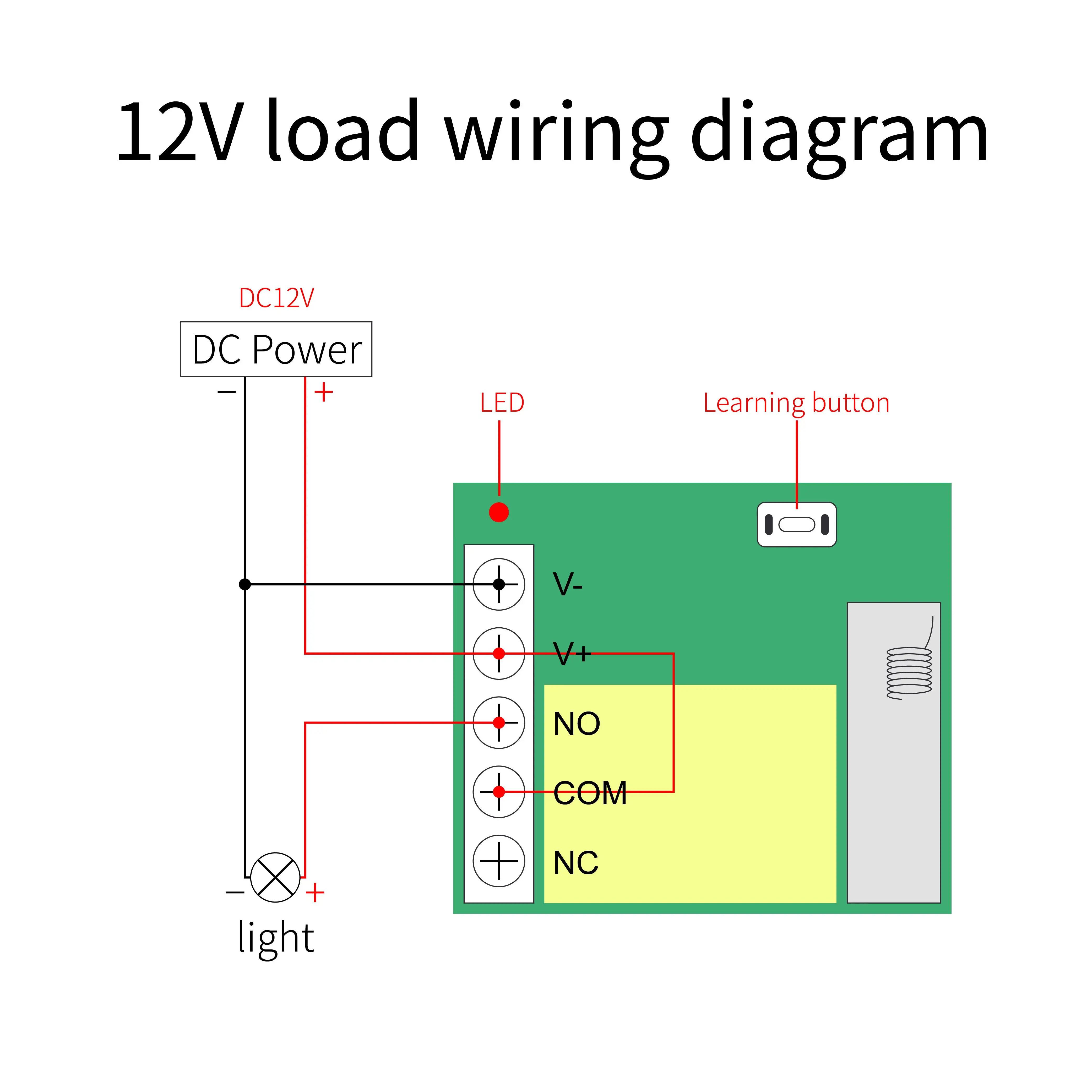

Номер модели: KR1201B-4 Входное напряжение: 12 В рабочий ток: 10A Максимальная мощность нагрузки: 110 Вт частота: 433 МГц Поддержка формата кодирования: EV1527 метод проводки: NC COM нет режим работы: Мгновенный, переключение, задержка времени фиксации (5s ,10s ,15s)

Комплектация:

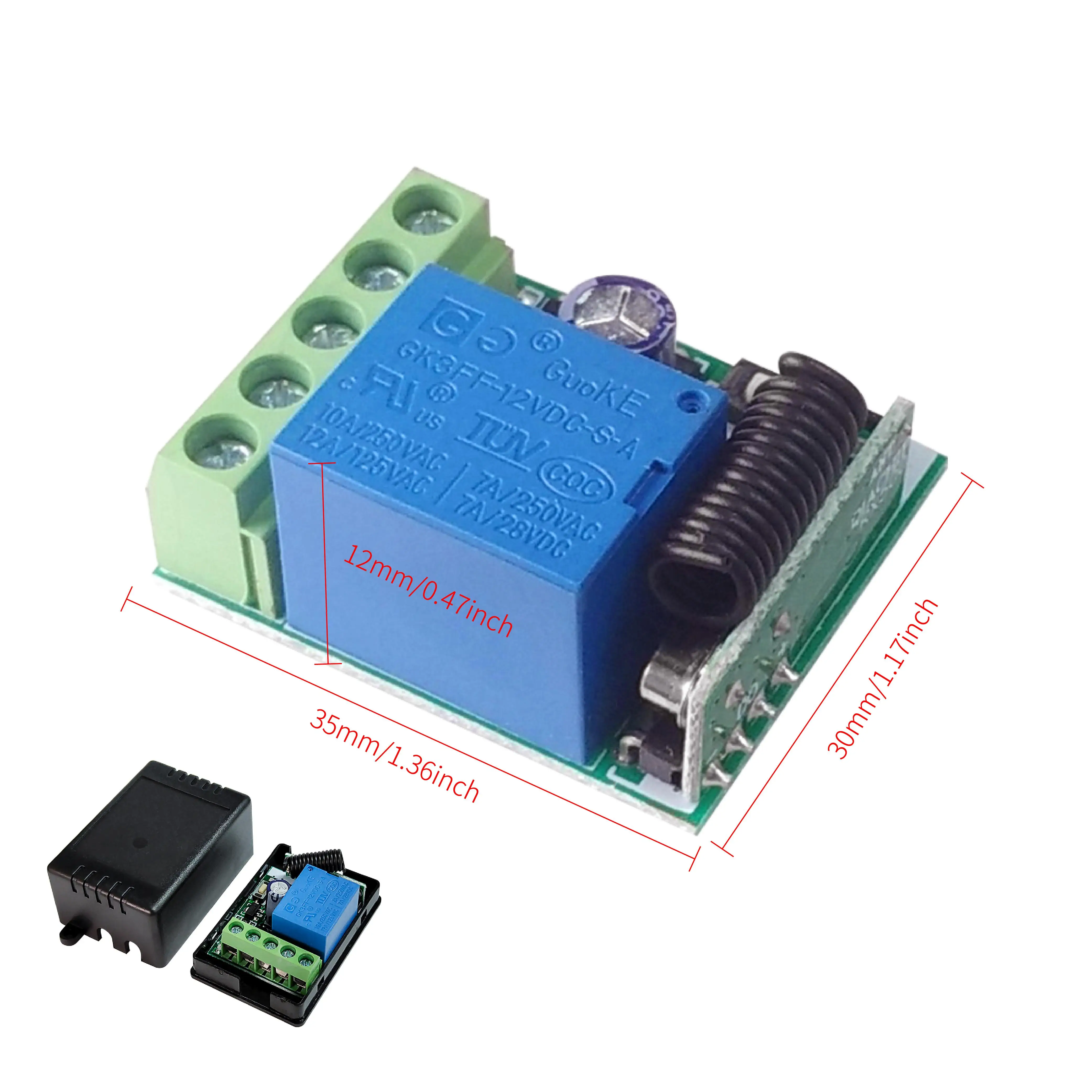

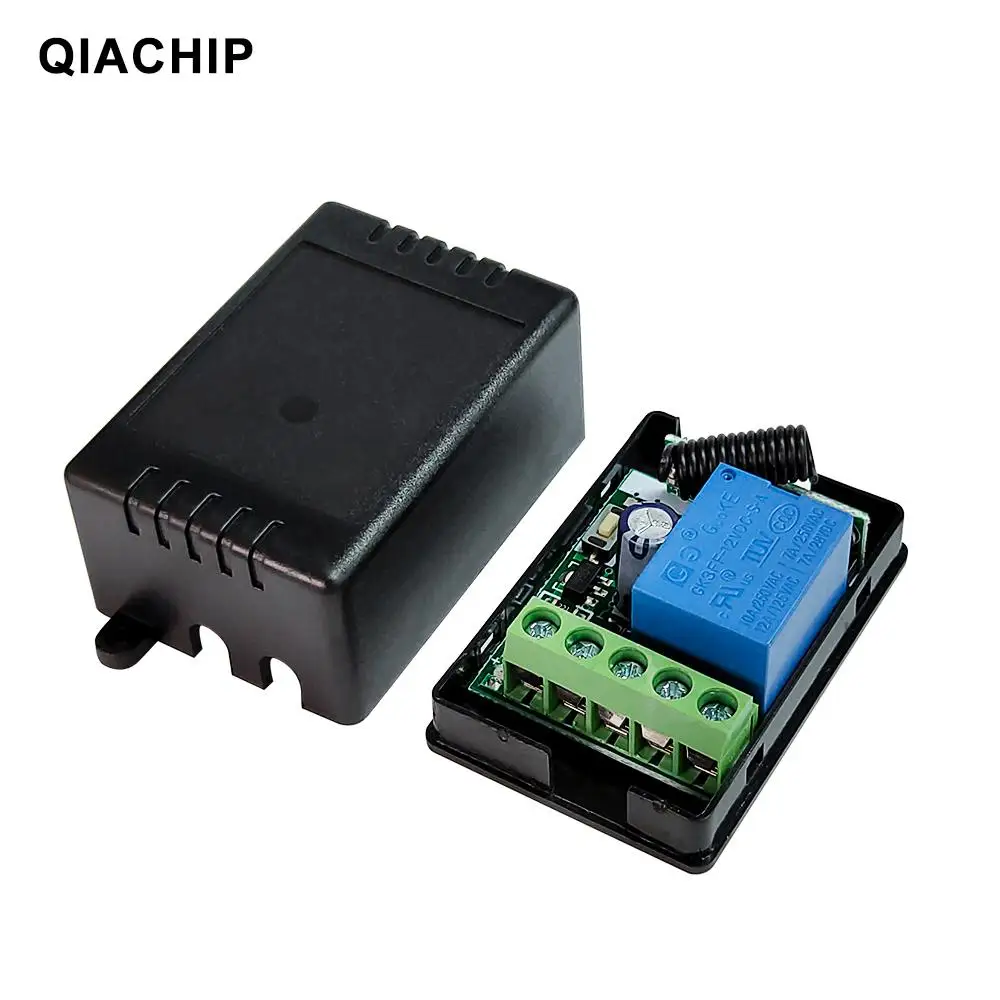

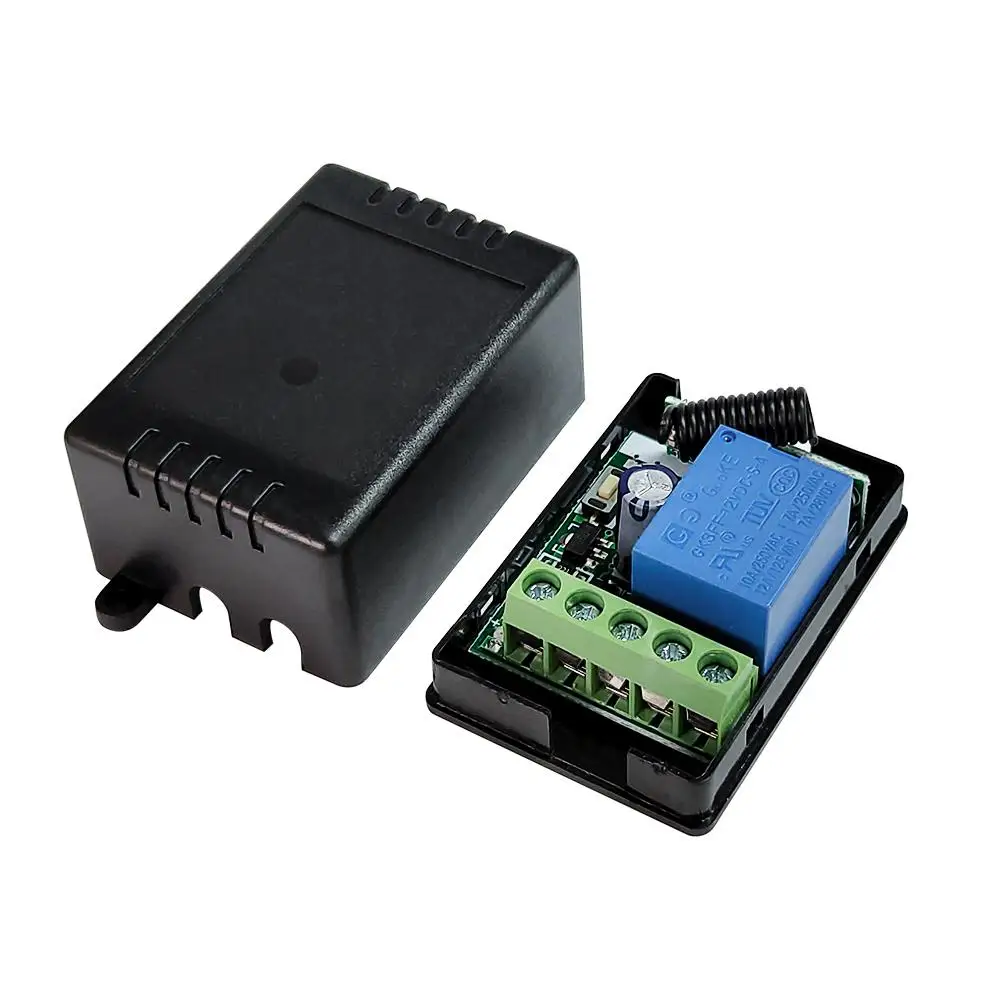

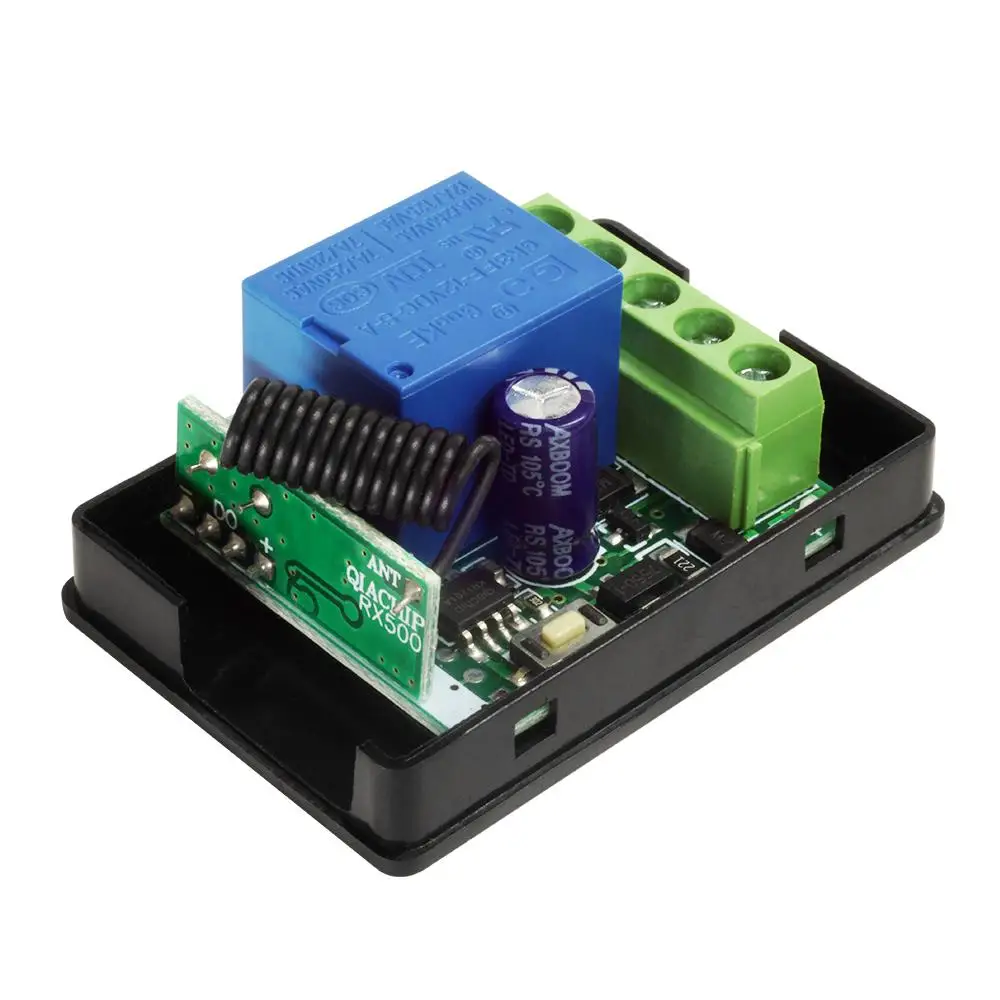

1 модуль KR1201B-4 приемника (с корпусом)

О режиме работы:

Кратковременный режим:нажмите кнопку пульта дистанционного управления, реле подключается, отпустите кнопку пульта дистанционного управления, реле отключается. Переключение:нажмите один раз на кнопку пульта дистанционного управления, реле подключается, нажмите кнопку пульта дистанционного управления дважды, реле отключается. Режим фиксации:нажмите кнопку пульта дистанционного управления A, реле подключается, нажмите кнопку пульта дистанционного управления B, реле отключается.

Программирование: (мгновенно)

Нажмите на кнопку программирования на приемнике один раз, он переходит в режим настройки краткосрочного режима работы. Подождите немного, светодиод выключается, он переходит в состояние программирования. Нажмите кнопку пульта дистанционного управления, светодиодный индикатор на плате приемника замигает и выключится. Через 3 секунды светодиодный индикатор снова включится, это означает, что программирование выполнено успешно.

Кодирование режима: переключение

Нажмите на кнопку программирования на приемнике два раза, он переходит в режим настройки переключения. Подождите немного, светодиод выключается, он переходит в состояние программирования. Нажмите кнопку пульта дистанционного управления, светодиод на панели приемника мигнет и отключится. Через 3 секунды светодиодный индикатор снова включится, это означает, что программирование выполнено успешно.

Программирование: режим фиксации

Примечание: при выборе программирования режима фиксации нужно запрограммировать две разные кнопки, первая процедура программирования на включение (ON) вторая процедура программирования на выключение (OFF). Например: Кнопка A = вкл., кнопка B = ВЫКЛ. Нажмите на кнопку обучения на приемнике три раза, он переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника замигает, а затем выключится. Нажмите кнопку дистанционного управления A. СВЕТОДИОД мигает 5 раз. Нажмите кнопку дистанционного управления B. Светодиодная вспышка в течение 5 раз через 3 секунды светодиодный индикатор снова включится, обучение выполнено успешно. А = ON, B = OFF
