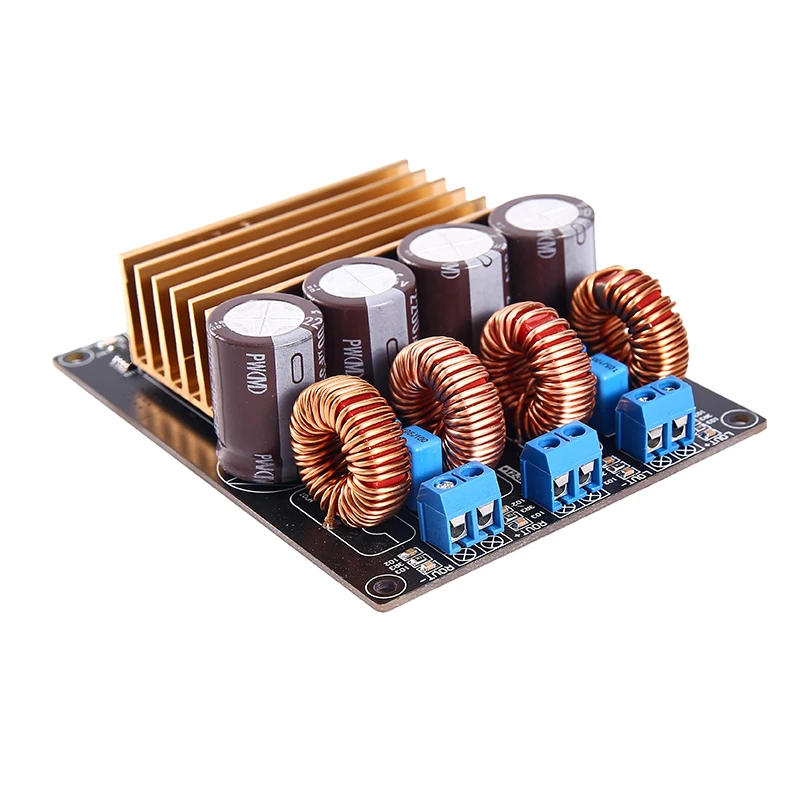

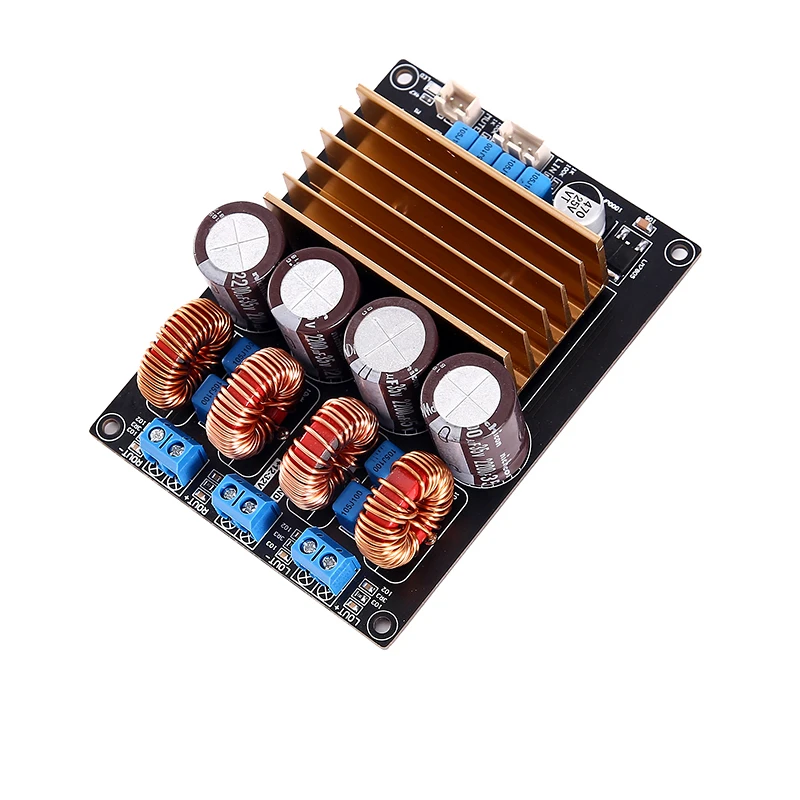

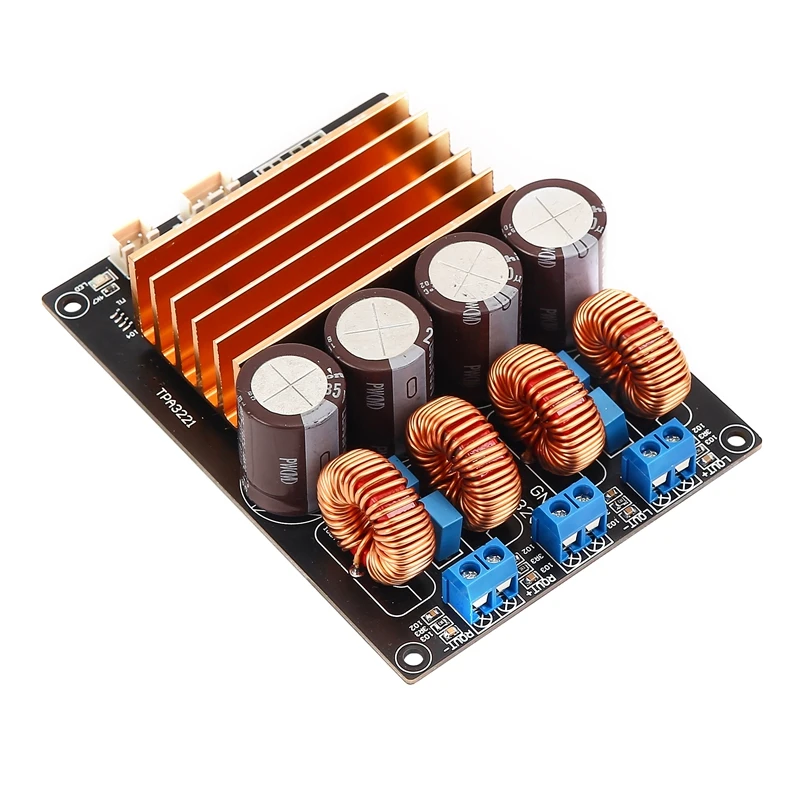

TPA3221 плата цифрового усилителя мощности класса D 100 Вт * 2

TPA3221 номер Dclass усилитель мощности board100W * 2

Введение продукта:

TPA3221-это полная мощность, высокая мощность для эффективной работы как в режиме холостого хода, так и в режиме ожидания. Усилитель класса D. Устройство использует пропускную способность до 100 кГц, отзывы о замкнутом цикле, это обеспечивает низкое искажение звука Частотный диапазон, и добиться отличного качества. Устройство использует AD или Низкий Ток холостого хода (эффективный шаблон AD) модуляции операции, и может быть 4 Ом нагрузки обеспечения 2x105 Вт мощности, или для 2 Ом нагрузки положения 1x208 Вт мощности.

Информация о продукте:

Все части этого продукта являются подлинными, целомудренными, чистым качеством; Используйте высококачественные оригинальные детали, гарантируем не только безопасность и качество, длительный срок службы, что более важно, это сильная гарантия того, что Фактическая производительность может достичь цели дизайна.

NОригиналTPA3221

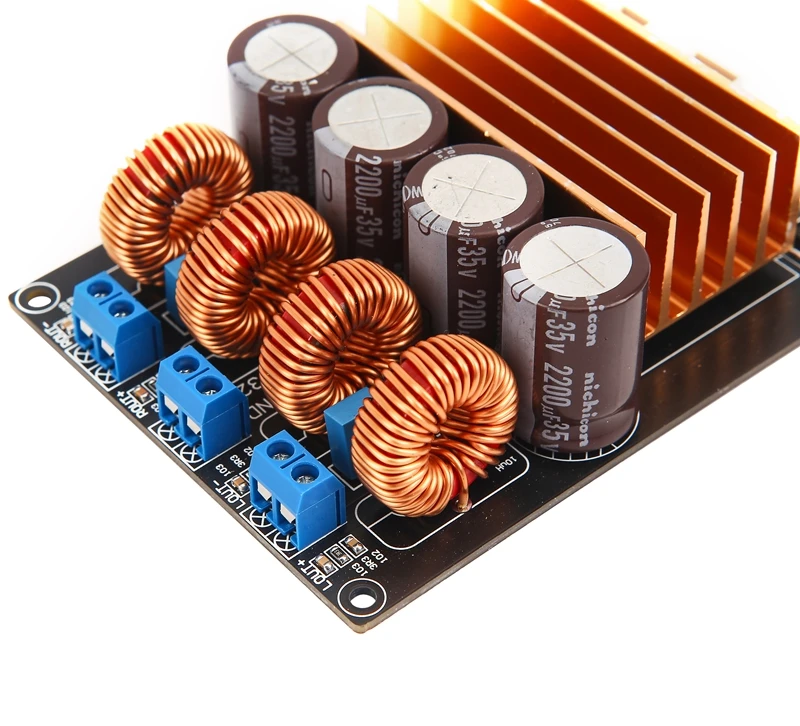

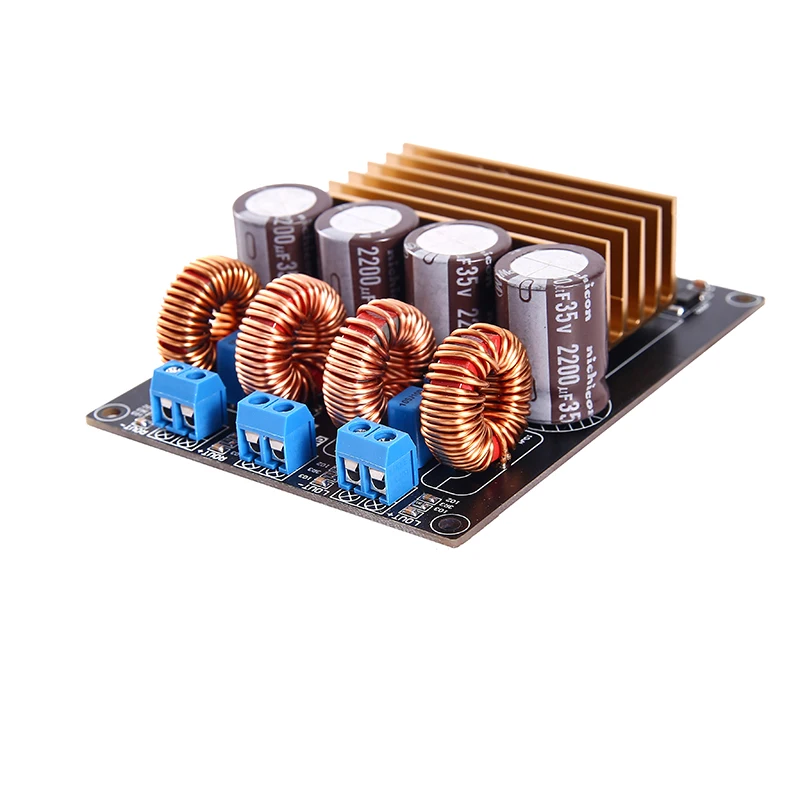

NОсновной фильтр электролитический конденсатор принимаетИмпортный известный бренд ErkangCapacity2200МкФ/35V * 4,Обеспечивает сильную и непрерывную поддержку питания.

NРезистор представляет собой Высокоточный чип резистор, хорошее соотношение сигнал/шум всей машины обеспечивается.

NСпециальный магнитный кольцевой Индуктор для аудио, убедитесь, что звук чистый и мощный.

NPcbuse1. 6 мм Толстая двухсторонняя пластина, толщина меди 2,0 Anshi, процесс распыления олова, обеспечивает хорошую проходимость большого и малого тока. Первый класс качества.

Основные параметры производительности: • Широкий диапазон напряжения от 7 до 30 в • Стерео (2 BTL) и моно (1 PBTL) • Выходная мощность при 10% THD + N -105-вт стерео в 4 Ω в BTL конфигурации -Стерео 112-W в 3 Ω в BTL конфигурации -208-W моно в 2 Ω в конфигурации PBTL • Выходная мощность при 1% THD + N -88-W стерео в 4 Ω в BTL конфигурации -100 Вт стерео в 3 Ω в BTL конфигурации -170-W моно в 2 Ω в конфигурации PBTL • 5-вольтовый привод или встроенный LDO для опциональной работы с одним питанием • Отзывы о дизайне с закрытой петлей -Пропускная способность сигнала до 100 кГц для высокочастотного содержимого из источников HD -0.02% THD + N при 1 Вт в 4 Ω -60 дБ PSR (BTL, без входного сигнала) - <75-μV Выходной шум (A-Weighted) -> 108-дб SNR (A-Weighted) -Схемы модуляции AD или HEAD • Режимы работы с низким энергопотреблением -Режимы ожидания: Отключение звука и <1 мА -Низкая Схема Модуляции головки холостого хода -Одноканальная BTL операция • Несколько вариантов ввода для упрощения предварительной конструкции -Дифференциальные или односторонние Аналоговые входы -Выбор прибыли: 18 дБ, 24 дБ, 30 дБ, 34 дБ • Интегрированная защита: понижение напряжения, перенапряжение, ограничение тока за цикл, короткое замыкание, обнаружение обрезания, Предупреждение о перегреве и выключение, защита динамика постоянного тока • 90% эффективная работа класса D (4 Ω) • Совместимое с контактами семейство устройств с вариантами напряжения и уровня мощности

Стерео (2 BTL) и моно (1 PBTL) работа

10% thd + N Выходная мощность:

BTL в конфигурации, стерео 105 Вт/4 Ом

BTL в конфигурации, стерео 112 Вт/3 ом

PBTL в конфигурации, стерео 208 Вт/2 Ом

1% THD + N выходная мощность на

BTL в конфигурации, стерео 88 Вт/4 Ом

BTL в конфигурации, стерео 100 Вт/3 ом

PBTL в конфигурации, стерео 170 Вт/2 Ом

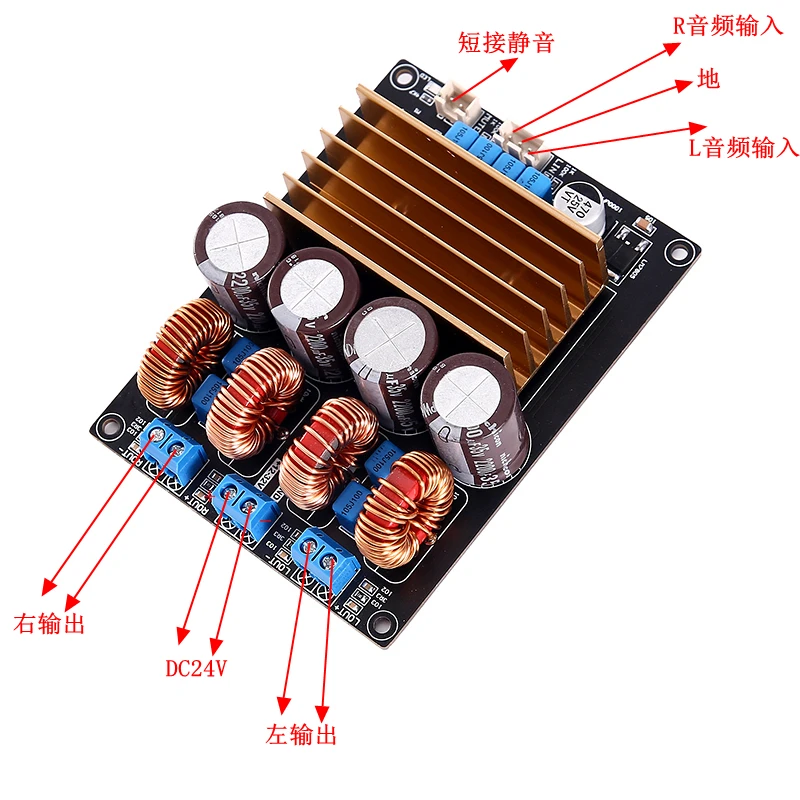

Рабочее напряжение: DC19V-30VSwitching источник питания (прямой), предложение 24В постоянного тока

Размер PCBsize:103*78 мм

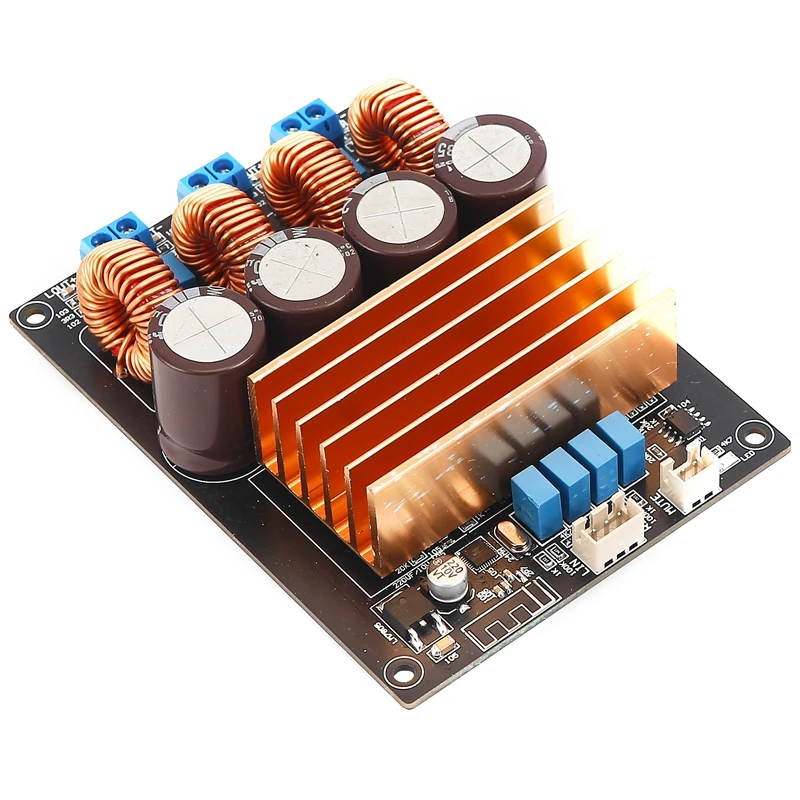

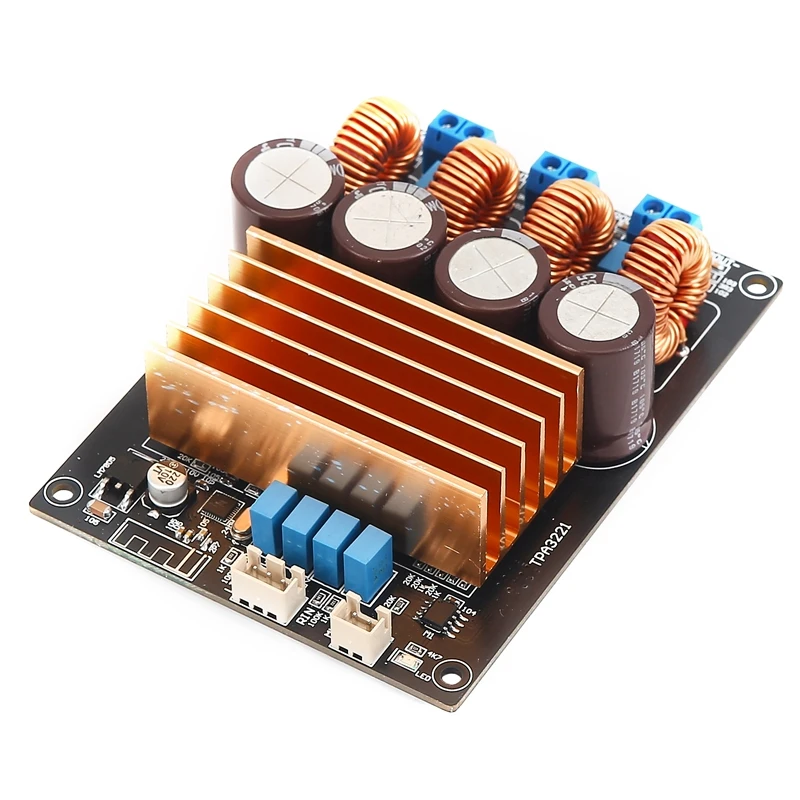

Изображение с Jerry Bluetooth версия:

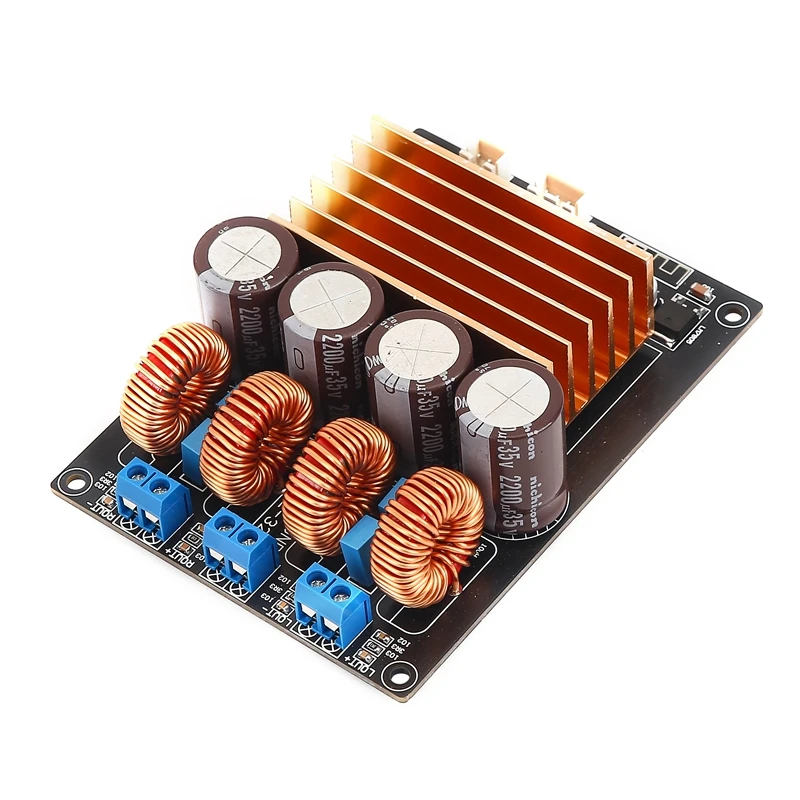

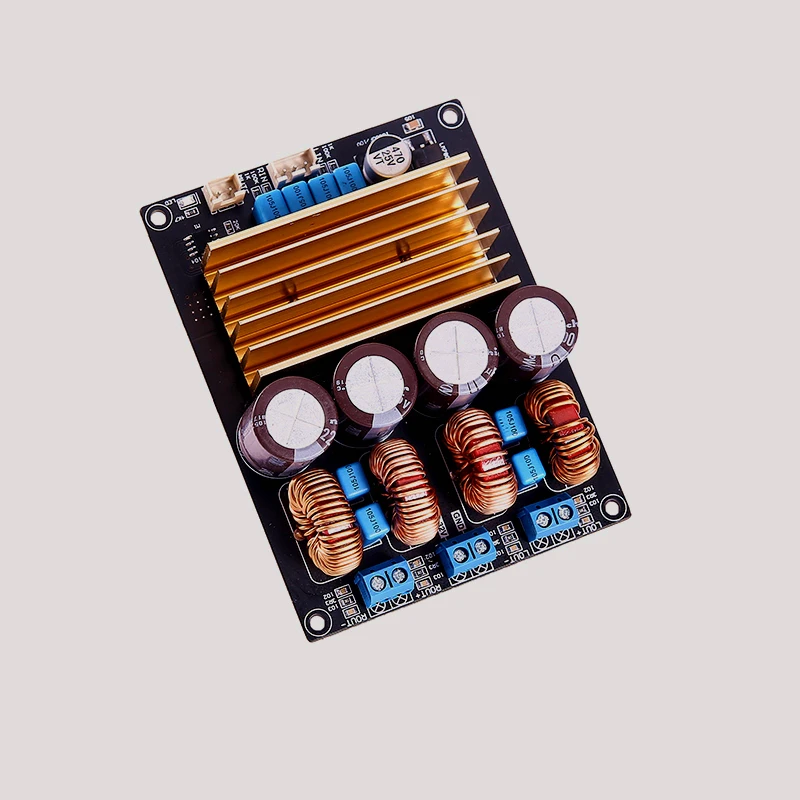

Изображение без версии Bluetooth:
