TPA3221 цифровой класс D усилитель мощности платы Hi-Fi 100 Вт + 100 Вт

Информация о товаре:

TPA3221-это мощный усилитель класса D, который может достичь высокой эффективности в полной мощности, в режиме простоя и в режиме ожидания. Устройство использует обратную связь с замкнутым циклом с полосой пропускания до 100 кГц для обеспечения низких искажений в аудиочастотном диапазоне и достижения превосходного качества. Устройство работает с головкой AD или с низким холостым током (высокоэффективный режим AD) модуляция и может обеспечить 2x105 Вт мощности для нагрузки 4Ω или 1x208 Вт мощности для нагрузки 2Ω.

Особенности:

Широкое напряжение питания от 7 до 30 в Стерео (2 x BTL) и моно (1 x PBTL) работа Выходная мощность при 10% THD + N 105-вт стерео в 4 Ом в конфигурации BTL 112-вт стерео в 3 ом в конфигурации BTL 208-вт моно в 2 Ом в конфигурации PBTL Выходная мощность при 1% THD + N 88-вт стерео в 4 Ом в конфигурации BTL Стерео 100 Вт в 3 ом в конфигурации BTL 170-вт моно в 2 Ом в конфигурации PBTL Привод затвора 5 В или встроенный LDO для дополнительной работы с одним источником питания Обраотзывы с замкнутым циклом Полоса пропускания сигнала до 100 кГц для высокочастотного контента из источников HD 0.02% THD + N при 1 Вт в 4 Ω 60-дб PSRR (BTL, без входного сигнала) <75-μV Выходной шум (A-взвешенный) > 108-дб SNR (A-взвешенный) Схемы модуляции AD или HEAD Режимы работы малой мощности Режимы ожидания: Отключение звука и отключение <1 мА Схема Модуляции головы с низким холостым током Одноканальная работа BTL Несколько вариантов ввода для упрощения конструкции предварительного усилителя Дифференциальные или односторонние Аналоговые входы Выбираемые преимущества: 18 дБ, 24 дБ, 30 дБ, 34 дБ Интегрированная защита: Пониженное напряжение, перенапряжение, цикл-цикл ограничения тока, короткого замыкания, обнаружение обсечения Предупреждение о перегреве и выключение, а также защита динамика постоянного тока 90% эффективная работа класса D (4 Ω) Совместимое с контактами семейство устройств с параметрами напряжения и уровня мощности Стерео (2 x BTL) и моно (1 x PBTL) работают 10% thd + N Выходная мощность: В конфигурации BTL стерео 105 Вт/4 Ω В конфигурации BTL стерео 112 Вт/3 Ω В конфигурации PBTL стерео 208 Вт/2 Ω Выходная мощность при 1% THD + N В конфигурации BTL, стерео 88 Вт/4 Ω В конфигурации BTL стерео 100 Вт/3 Ω В конфигурации PBTL стерео 170 Вт/2 Ω Рабочее напряжение: 19-30 В постоянного тока, рекомендуется импульсный источник питания (постоянный ток), 24 В постоянного тока Размер печатной платы: 103*78 мм

Посылка тация:

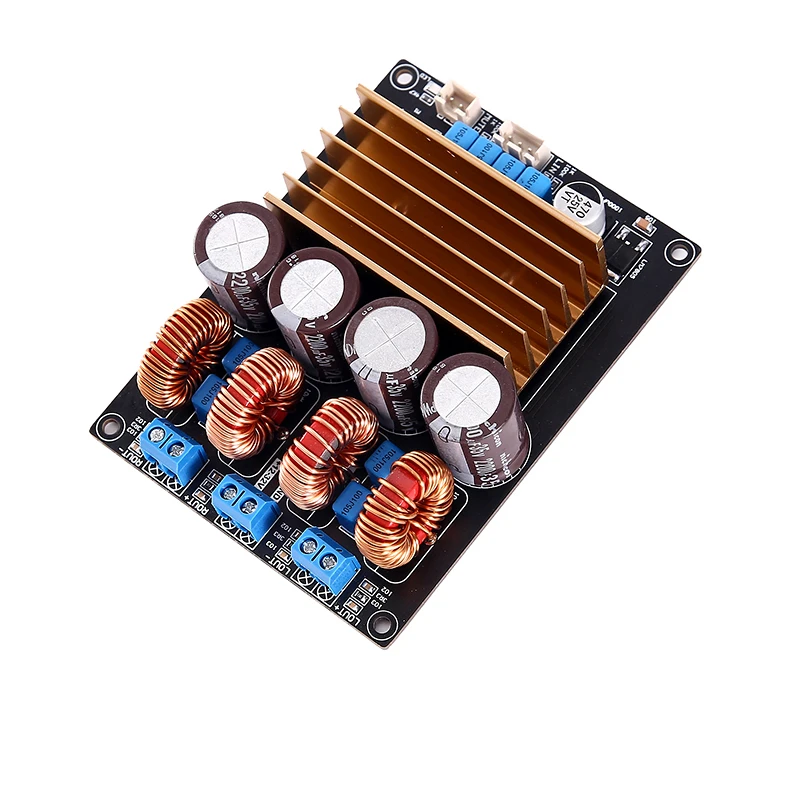

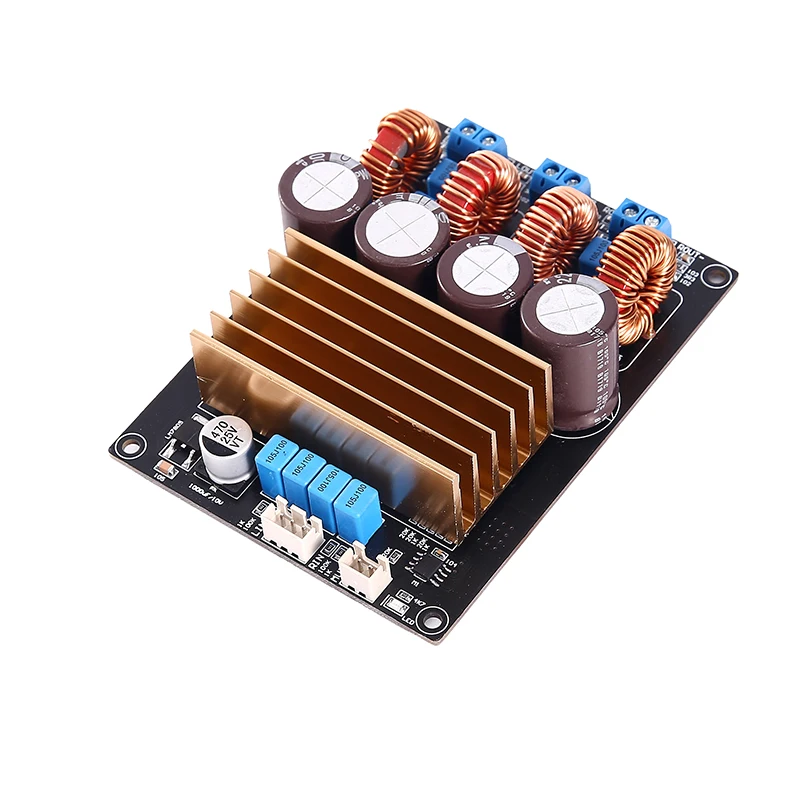

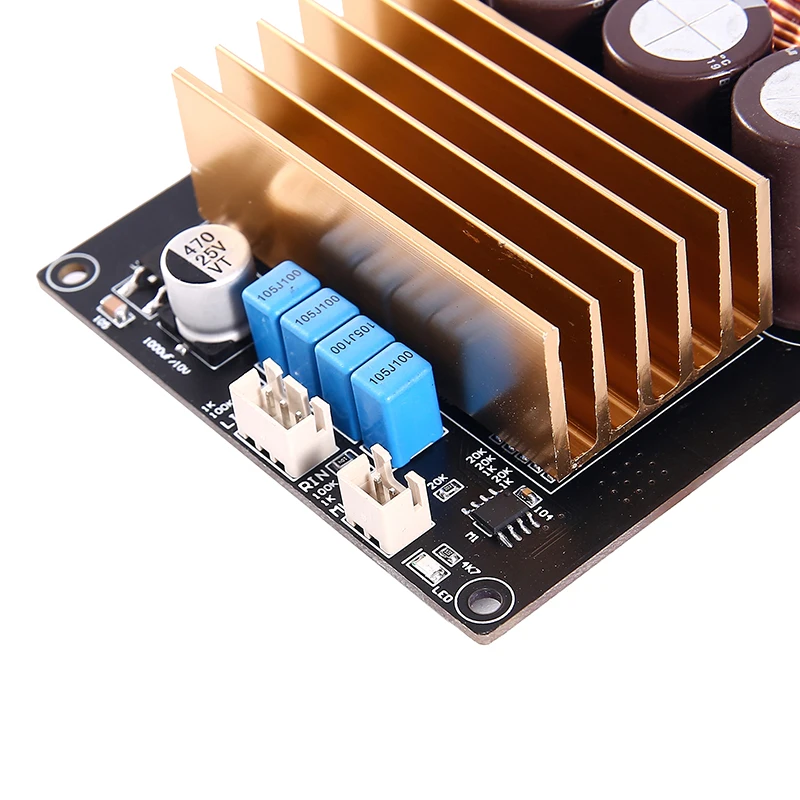

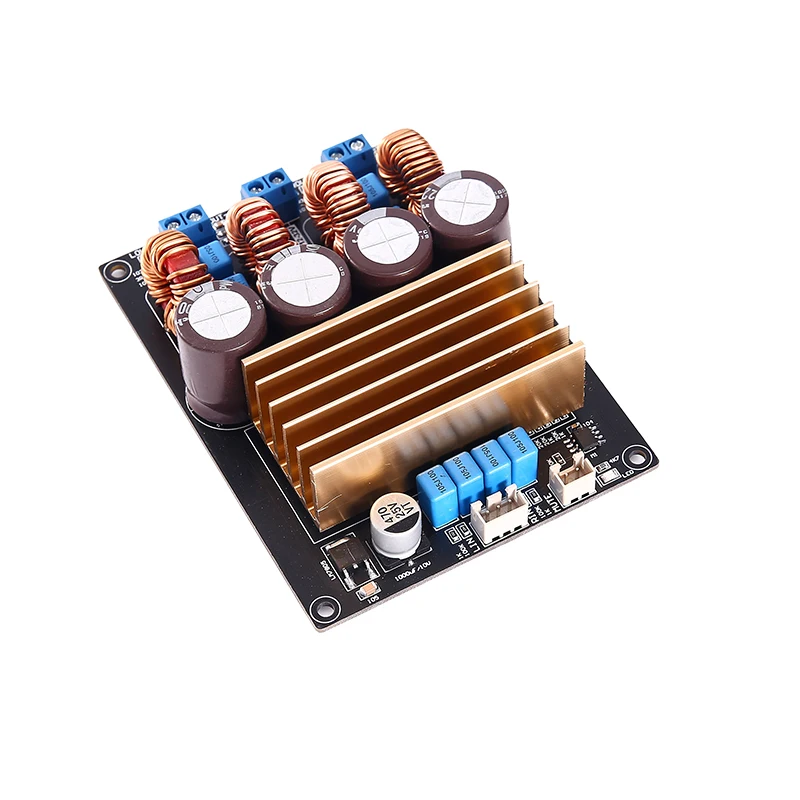

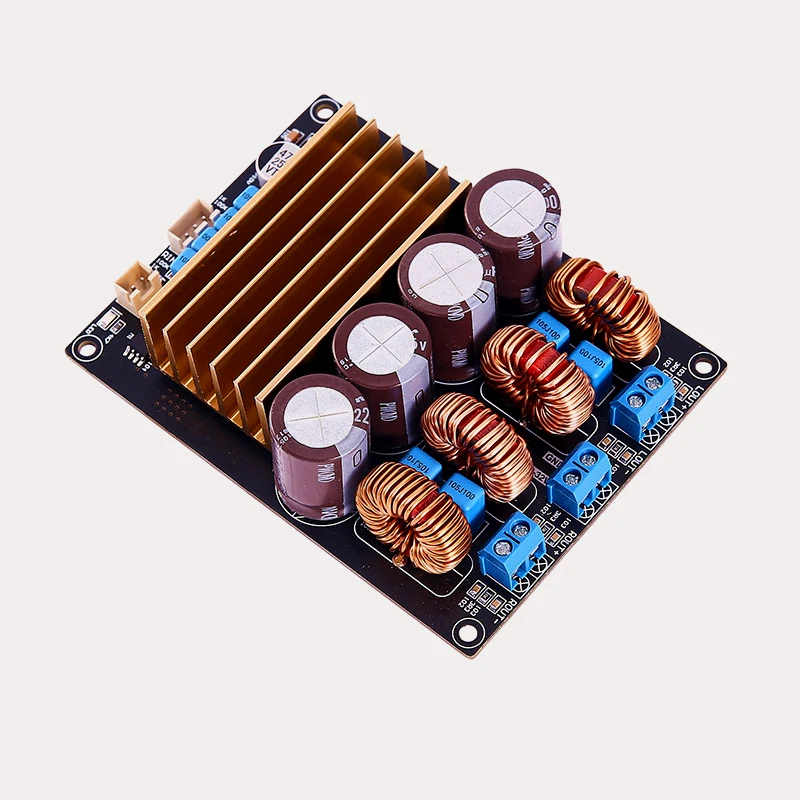

1 × Плата усилителя TPA3221
