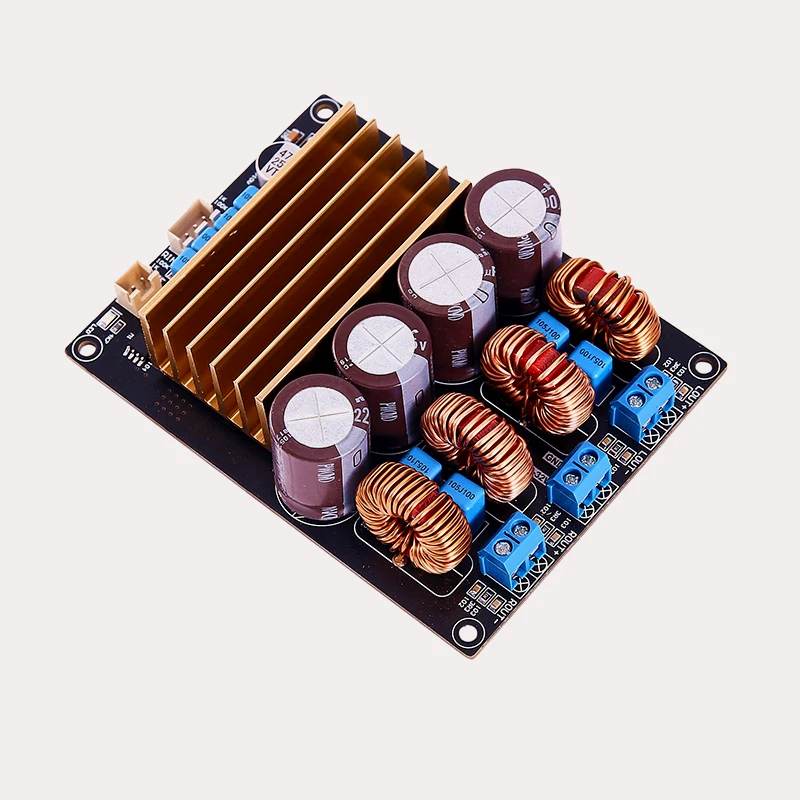

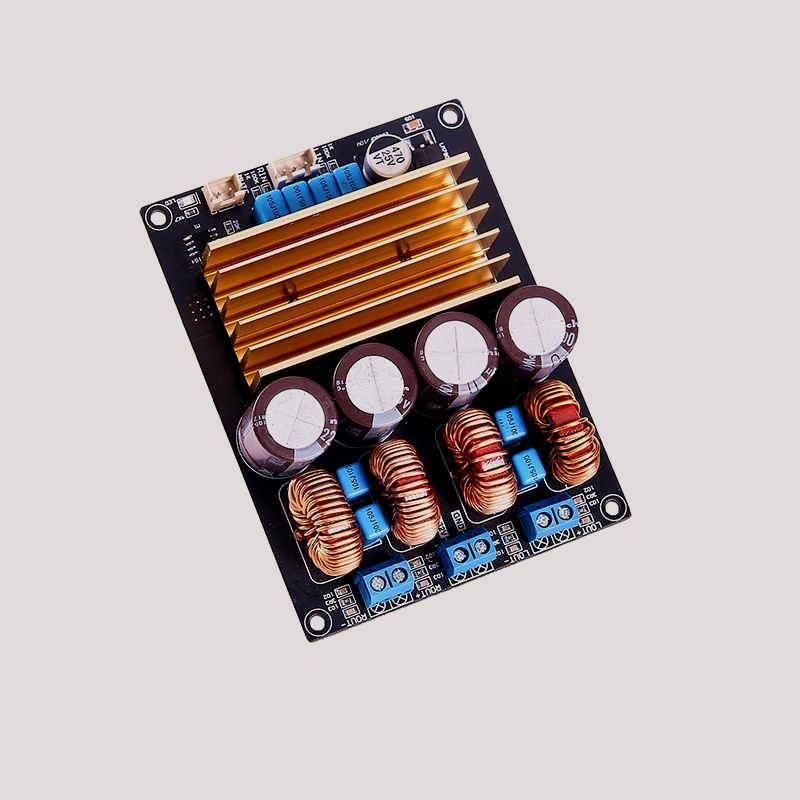

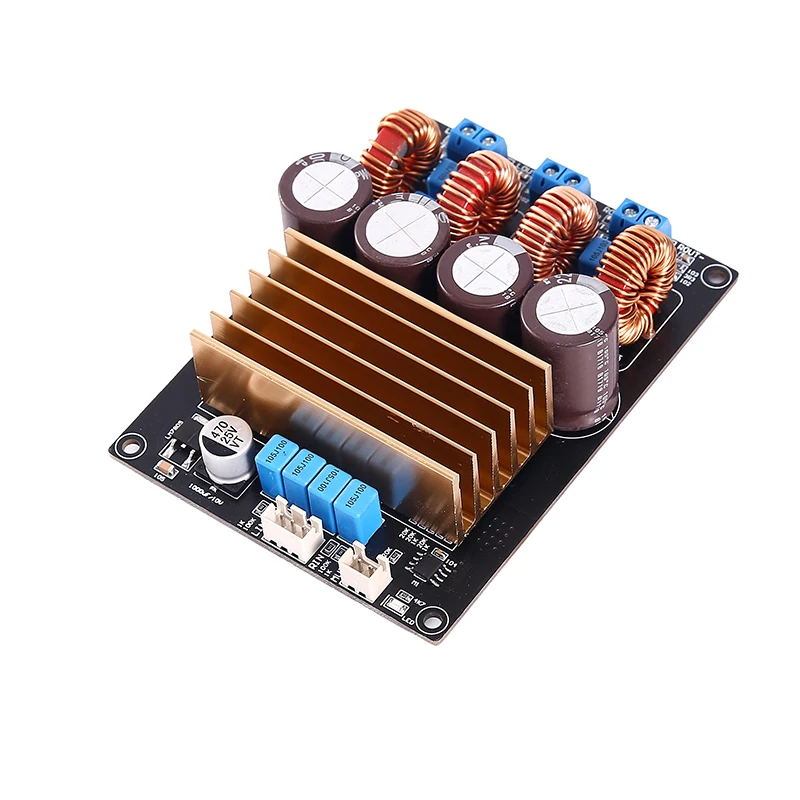

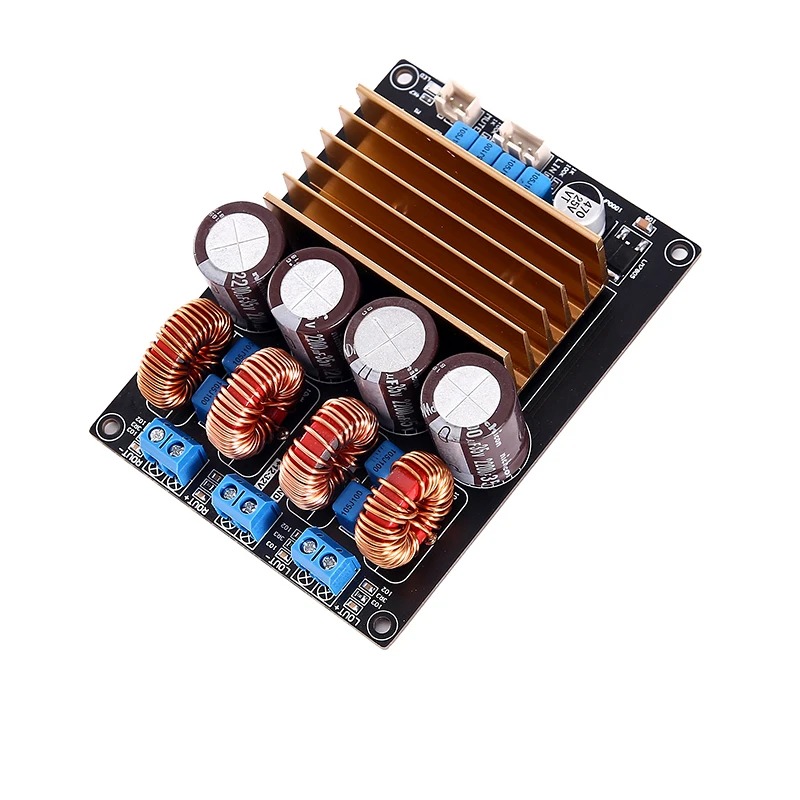

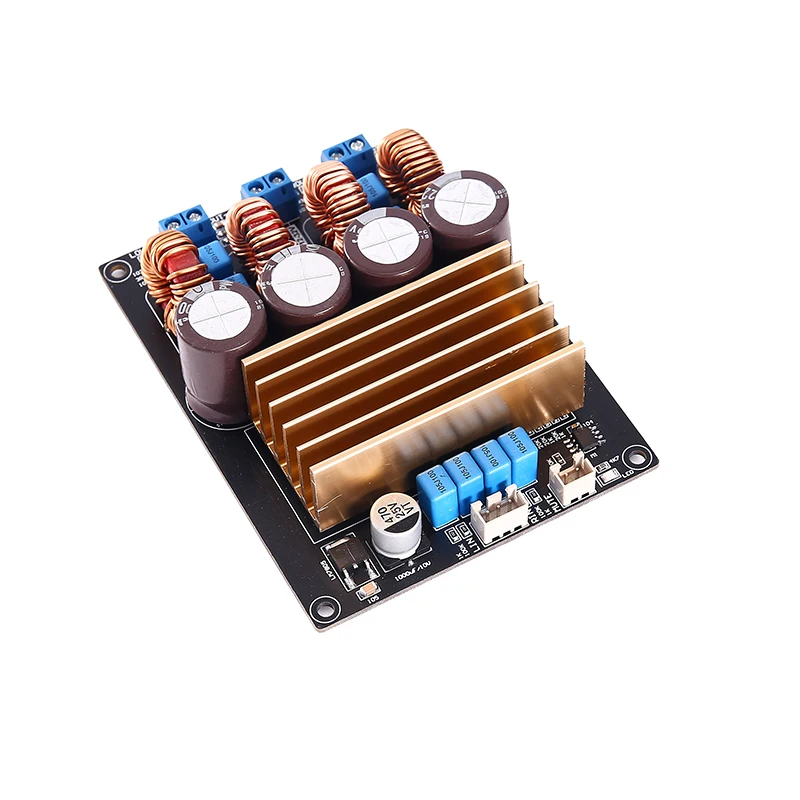

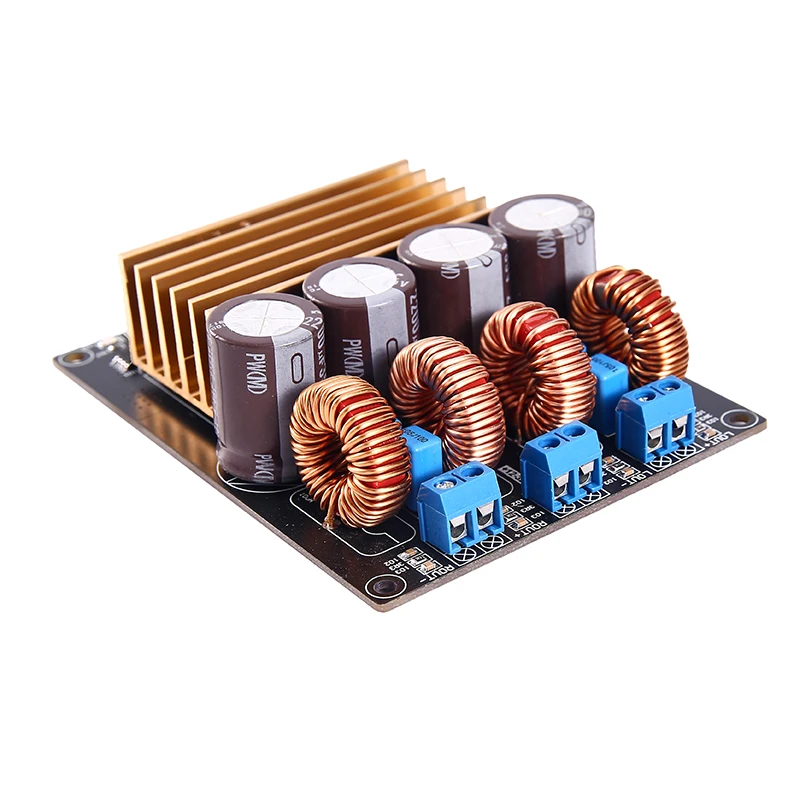

Плата цифрового усилителя мощности TPA3221 класса D 100 Вт * 2 DC19V-30V Роскошная плата цифрового усилителя мощности класса D

Плата цифрового усилителя мощности класса D Tpa3221 100 Вт * 2

Описание товара:

Tpa3221-это мощный усилитель класса D, который может эффективно работать в режиме полной мощности, простоя и ожидания. Устройство обеспечивает отличотзывы в диапазоне частот 100 кГц. Устройство работает с AD или с низким холостым током (высокоэффективный ad режим) модуляции, И может обеспечить 2x105 Вт мощности для 4 Ω нагрузки или 1x208 Вт мощности для 2 Ω нагрузки.

Информация о товаре:

Все части этого продукта являются подлинными, простыми и чистыми по качеству; Использование высококачественных оригинальных деталей является не только гарантией безопасности и качества, но также сильная гарантия фактической производительности для достижения цели дизайна.

НИспользование оригинального TPA3221

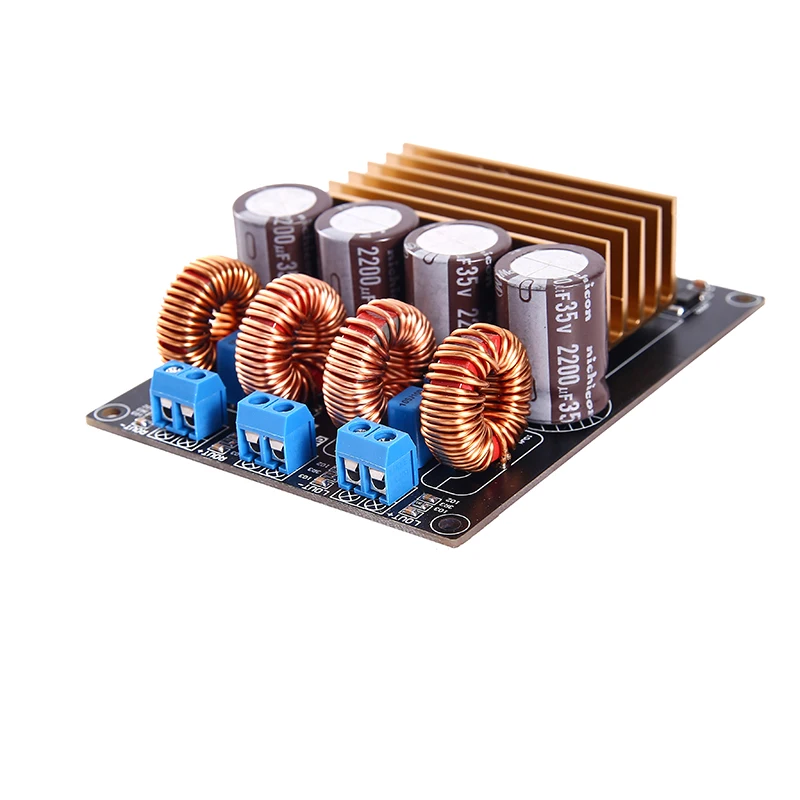

НЭлектролитический конденсатор главного фильтра изготовлен из импортного известного бренда erkangемкость 2200 мкФ/35 в * 4, что гарантирует надежную и непрерывную поддержку питания.

НРезисторы представляют собой высокоточные чиповые резисторы, обеспечивающие хорошее соотношение сигнал/шум для всей машины.

НИспользуйте специальное аудио магнитное кольцо самоиндукции для обеспечения четкого и мощного звука.

НПечатная плата изготовлена из двухпанельного материала толщиной 1,6 мм, из меди толщиной 2,0 антенны и олова для обеспечения хорошей производительности тока. Новейшее качество печатной платы.

Основные параметры производительности:• Широкое напряжение питания от 7 до 30 в• Работа стерео (2 x BTL) и моно (1 x PBTL)• Выходная мощность при 10% THD + N-105-вт стерео в 4 Ом в конфигурации BTL-112-вт стерео в 3 ом в конфигурации BTL-208-вт моно в 2 Ом в конфигурации PBTL• Выходная мощность при 1% THD + N-88-вт стерео в 4 Ом в конфигурации BTL-Стерео 100 Вт в 3 ом в конфигурации BTL-170-вт моно в 2 Ом в конфигурации PBTL• 5-вольтовый привод затвора или встроенный LDO для дополнительной работы с одним источником питания• Обраотзывы с замкнутым циклом-Полоса пропускания сигнала до 100 кГц для высокочастотного контента из источников HD-0.02% THD + N при 1 Вт в 4 Ω-60 дБ PSRR (BTL, без входного сигнала)- <75-μв Выходной шум (A-взвешенный)-> 108-дб SNR (A-взвешенный)-Схемы модуляции AD или HEAD• Режимы работы малой мощности-Режимы ожидания: Отключение звука и отключение <1 мА-Схема Модуляции головы с низким холостым током-Одноканальная работа BTL• Несколько вариантов ввода для упрощения конструкции предварительного усилителя-Дифференциальные или односторонние Аналоговые входы-Выбираемые преимущества: 18 дБ, 24 дБ, 30 дБ, 34 дБ• Интегрированная защита: Пониженное напряжение, перенапряжение, цикл-цикл ограничения тока, короткого замыкания, обнаружение отсечения, Предупреждение о перегреве и отключение, и защита динамика постоянного тока• 90% эффективная работа класса D (4 Ω)• Совместимое с контактами семейство устройств с параметрами напряжения и уровня мощности

Стерео (2 x BTL) и моно (1 x pbtl) работают

Выходная мощность 10% thd plus N:

В конфигурации BTL, стерео105 Вт/4 Ω

В конфигурации BTL стерео 112 Вт/3 Ω

И в конфигурации pbtl стерео 208 Вт/2 Ω

Выходная мощность при 1% THD plus N

В конфигурации BTL, стерео 88 Вт/4 Ω

И стерео 100 Вт/3 ом в конфигурации BTL

В конфигурации BTL стерео 170 Вт/2 Ω

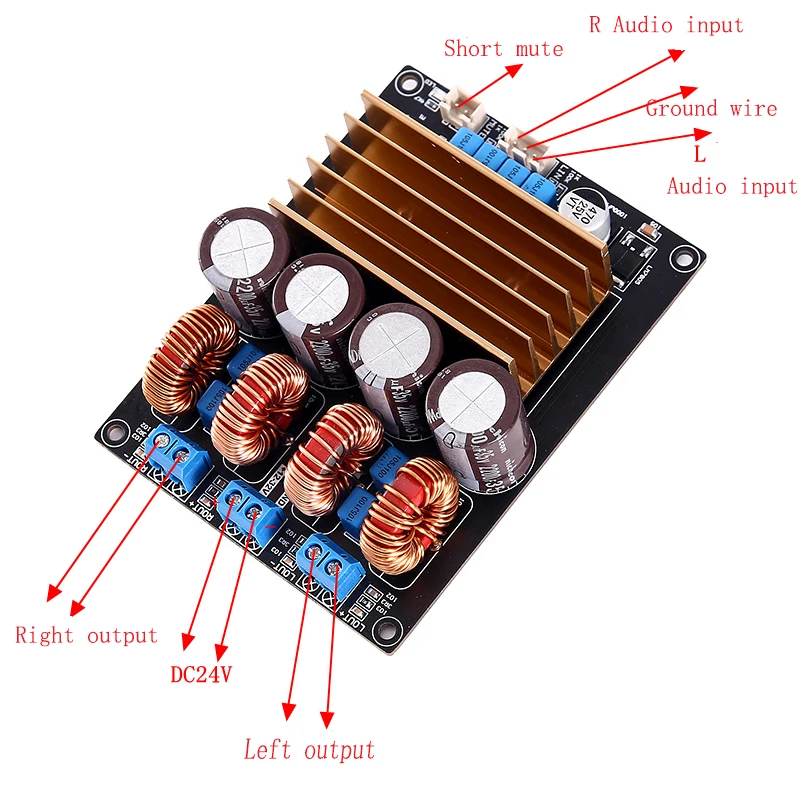

Рабочее напряжение: импульсный источник питания Dc19v-30v (постоянный ток), рекомендуется 24 В постоянного тока

Размер печатной платы: 103*78 мм
