Понижающий модуль постоянного напряжения 12 А, цифровой ЖК-дисплей, Регулируемый понижающий источник питания постоянного тока и напряжения

Примечание!По умолчанию выходное напряжение и ток модуля составляет около 18 В/7А, потому что модуль является понижающим модулем, вам нужно уменьшить выходное напряжение ниже входного напряжения, если вы получили Модуль и обнаружили, что выходное напряжение не может быть отрегулировано, Потенциометр регулятора напряжения CV с вращением по часовой стрелке 20 кругов и более, а затем используйте модуль для регулирования напряжения; Модуль для модуля понижения постоянного тока в постоянный ток, не может войти в переменный ток, например, трансформаторы; вышеуказанные проблемы мы не берем на себя ответственность и стоимость доставки, спасибо за понимание.

Модуль вывода по умолчанию 18V / 7A или около того, прямая защита от короткого замыкания выходной ток правилам, будет иметь большую spark склонны к опасности, рекомендуется короткий выход перед первым выходным напряжением вниз до 10 в ниже, CC потенциометр тока против часовой стрелки вращается более чем на 10 витков до конца, а затем короткое выходное напряжение, Поверните Потенциометр регулировки тока CC по часовой стрелке, чтобы медленно увеличить текущее значение, которое вам нужно.

1. Основные характеристики продукта:

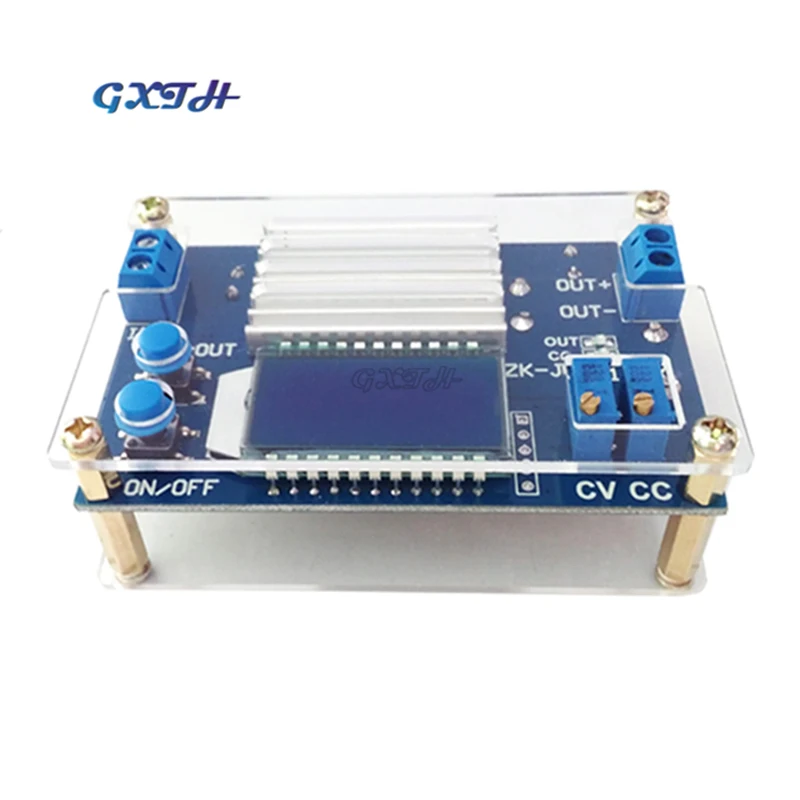

1,1. Кристальная оболочка, элегантный дизайн, прикоснитесь к прикосновению хорошего качества;

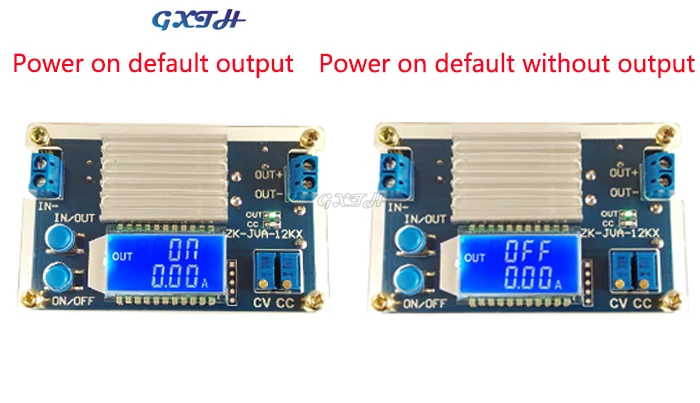

1,2. Нажмите кнопку, чтобы контролировать выход вкл/выкл, и вы можете установить питание по умолчанию включено или выключено;

1.3 ЖК-дисплея могут отображать Входное и выходное напряжение, выходную мощность выходного тока;

1,4 Входная защита от обратного хода, обратная защита не горит;

1,5. Высокая эффективность 95% или больше, высокий ток, низкий уровень тепла, выходное напряжение зарядного устройства 1,2-32 в пост произвольным регулированием, регулируемый постоянный ток значение 0-12A, подходит для высокой мощности Светодиодный драйвер постоянного тока, зарядка аккумулятора!

2. Параметры продукта:

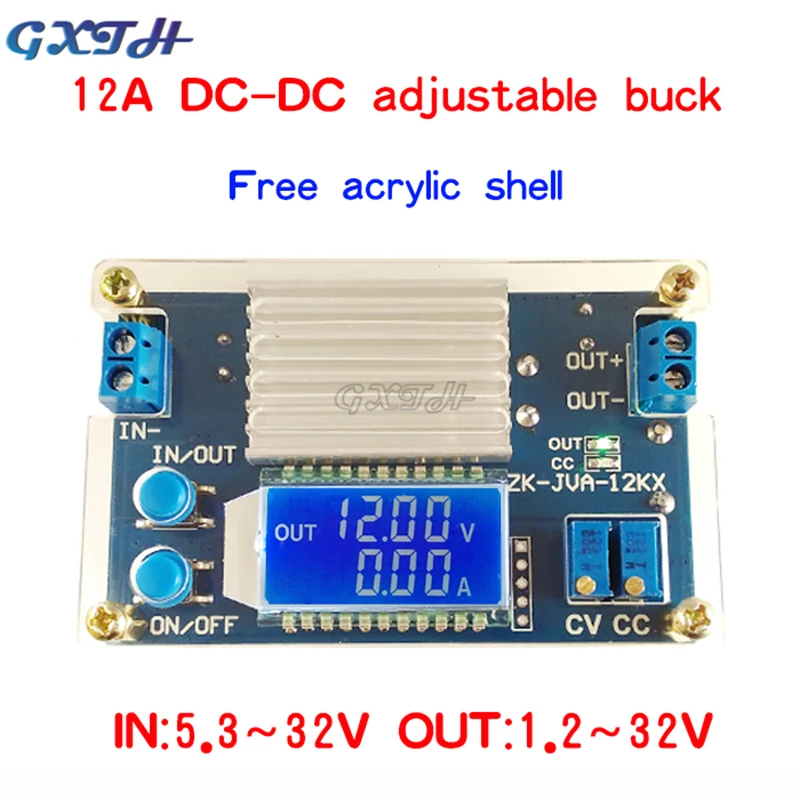

Вход напряжение: 5,3-32 в пост, что является самым низким Вход 4V для того чтобы достигнуть бак, но меньше, чем 5,3 V Вход напряжение и ток измерения неточным)

Выход напряжение: 1,2-32 вольт постоянного тока (должны убедиться, что напряжение на входе если сумма вашего заказа превышает в Выход напряжения, минимальное напряжение разница между ними заключается в том, 0,8 V)

Выходной ток: долгосрочная стабильная работа в 8А, усиление тепла может достигать 12А

Выходная мощность: Естественное охлаждение 120 Вт (8а или меньше), для увеличения охлаждения 160 Вт

Напряжение дисплей: разрешение 0,05 V, диапазон 0-32 в пост

Текущий Дисплей: разрешение 0,01a, диапазон 0-12A

Эффективность преобразования: около 96%

Рабочий ток: 25 мА или около того

Мягкий старт: Да (очень мощный с модулем нагрузки может не запускаться)

Входная защита обратного хода: Да

Выход: нет (если Вы заряжаете аккумулятор, Первый модуль для питания, затем аккумулятор, и чтобы убедиться, что напряжение батареи ниже, чем выходное напряжение; если условия являются положительным выходом в серии с антирефлюксовым диодом)

Защита от короткого замыкания: Да

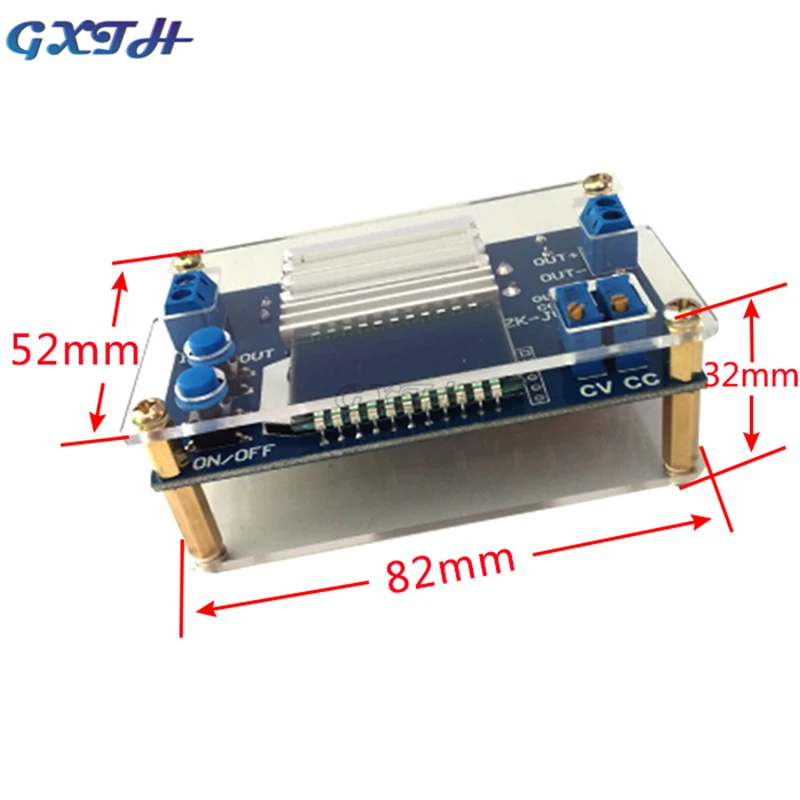

Размер: Д * Ш * В 82*52*32 мм

3. Описание функции:

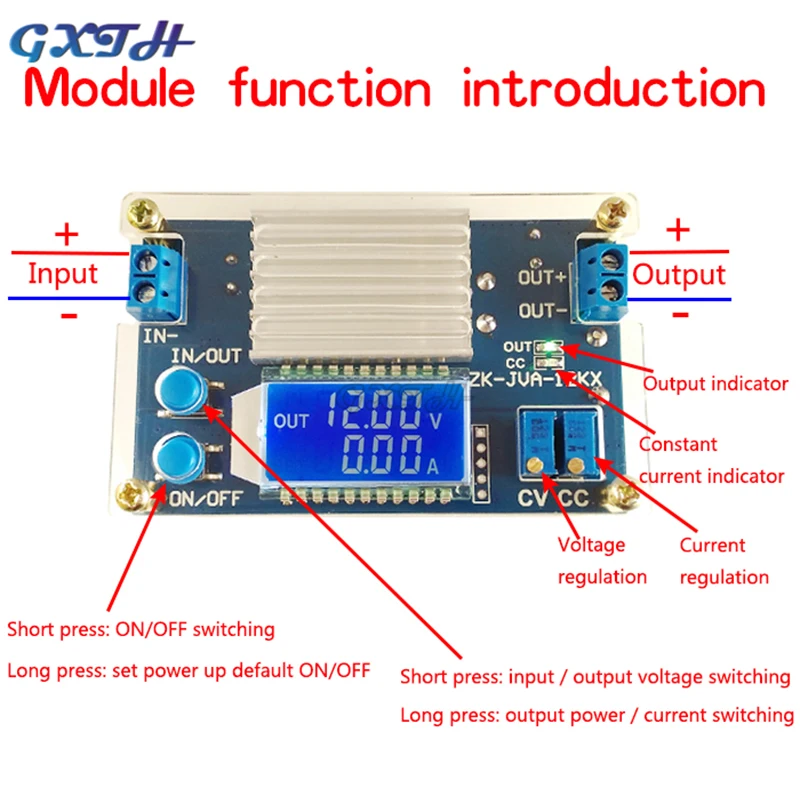

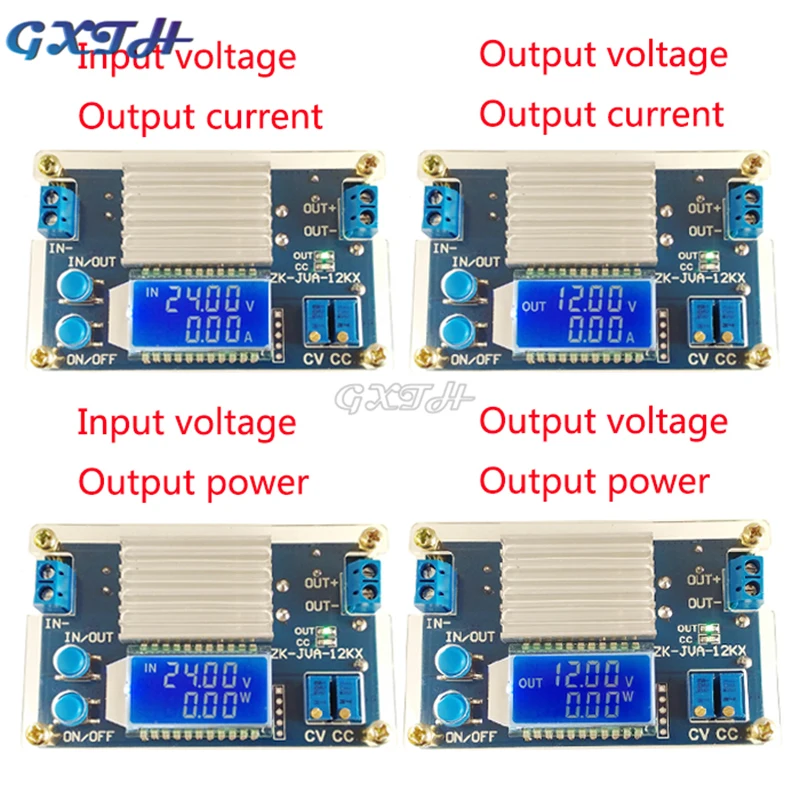

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и дисплея выходного напряжения, длительное нажатие, чтобы переключить выходной ток; кнопка Вкл/Выкл кнопка управления Выход вкл/выкл, Нажмите и удерживайте кнопку, чтобы включить или выключить выходное состояние по умолчанию в следующий раз.

3,2. CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; Правильное CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. Индикатор выхода-это индикатор состояния выхода, когда выходное напряжение включено, в противном случае выключено.

4. Как использовать:

4,1. Используется как обычный понижающий модуль с защитой от перегрузки по току

(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло нужного напряжения.

(2) потенциометр поворота CC более 10 витков против часовой стрелки, и измерьте выходной ток короткого замыкания с измерителем тока 10A или 20A (Подключите два тестовых провода непосредственно к выходному концу), И отрегулируйте постоянный ток CC по часовой стрелке выходной ток достигает значения, которое вы хотите установить защиту от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2А, максимальный ток будет достигать 2А при использовании модуля. Когда ток достигает 2А, красный светодиодный постоянный ток включен, в противном случае светодиодный индикатор выключен)

4,2. Используется в качестве зарядного устройства

Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и падения давления зарядного устройства большой, в результате чего ток зарядки слишком велик, повреждение батареи, поэтому начало работы батареи требует постоянной зарядки, Когда зарядка в определенной степени автоматически переключается на постоянное напряжение зарядки.

(1) определите напряжение и зарядный ток никель-металл, за которые вам нужны перезаряжаемый аккумулятор (в том случае, если литиевая батарея параметр 3,7 V / 2200 мА/ч, затем поплавок напряжение 4,2 V и максимальный зарядный ток никель-металл-1C, ie 2200mA)

(2) при условии отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигло поплавкового напряжения. (В том случае, если 3,7 V литиевая батарея заряжена, регулировать выходное напряжение до 4,2 V)

(3) поворот потенциометра CC более 10 поворотов против часовой стрелки в конце, затем Измерьте выходной ток короткого замыкания с помощью тока 10 А или 20 А (Подключите два тестовых провода непосредственно к выходному концу), И отрегулируйте постоянный ток CC по часовой стрелке, чтобы выходной ток достиг предварительно определенного значения тока зарядки;

(4) Подключите аккумулятор, заряжайте.

(Этапы 1, 2 и 3 следующие: выходной источник питания на входе, выход не подключен к нагрузке батареи)

4,3. Как мощный светодиодный модуль драйвера постоянного тока

(1) Убедитесь, что вам нужен светодиодный рабочий ток и максимальное рабочее напряжение;

(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный.

(3) поворот потенциометра CC более 10 поворотов против часовой стрелки в конце, затем Измерьте выходной ток короткого замыкания с помощью тока 10 А или 20 А (Подключите два тестовых провода непосредственно к выходному концу), И отрегулируйте постоянный ток CC по часовой стрелке, чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока;

(4) подключен к светодиодный испытательный аппарат.

(Этапы 1, 2 и 3 следующие: Введите мощность и выпустите светодиодный индикатор без нагрузки.)

5. Примечание:

5,1. Вход модуля в-запрещает короткое замыкание с выходом-в противном случае функция постоянного тока будет недействительной.

5,2. Пожалуйста, убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой. Пожалуйста, уменьшите потребление энергии, когда модуль очень горячий!

5,3. Пожалуйста, внимательно прочитайте описание товара перед использованием, ущерб, вызванный неправильным использованием, не будет компенсирован.
