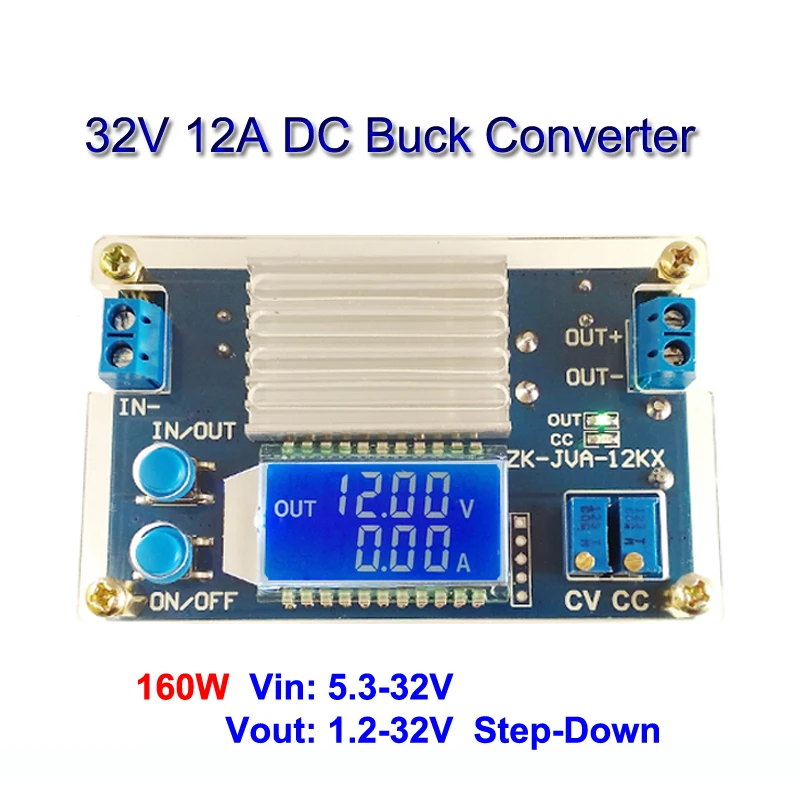

Понижающий преобразователь постоянного тока, 32 В, 12 А, переменный модуль питания постоянного тока CC CV, цифровой ЖК-дисплей, Регулируемый регулятор напряжения, вольтметр, понижающий

Понижающий модуль 12А, ЖК-дисплей с постоянным напряжением, постоянным током, цифровым дисплеем напряжения и тока, Регулируемый понижающий источник питания

Понижающий модуль питания 12 А (ЖК-дисплей с постоянным напряжением и постоянным током, с кристальной оболочкой)

Примечание! Выходное напряжение и ток модуля по умолчанию составляет около 18 В/7 А, поскольку модуль представляет собой понижающий модуль, вам необходимо снизить выходное напряжение, которое будет работать ниже входного напряжения, если вы получили Модуль и обнаружили, что выходное напряжение не может быть настроено, Вращение по часовой стрелке, потенциометр регулятора напряжения CV 20 кругов или более, а затем используйте модуль для регулирования напряжения; Модуль для понижающего модуля постоянного тока в постоянный ток не может входить в модуль переменного тока, например, трансформаторы; вышеуказанные проблемы мы не берем на себя ответственность и стоимость доставки, спасибо за понимание.

Выход модуля по умолчанию 18 В/7 А или около того, регулирование прямого выходного тока при коротком замыкании будет иметь большую искру, подверженную опасности, рекомендуется короткая выходная мощность, прежде чем первое выходное напряжение опустится до 10 в ниже, потенциометр тока CC против часовой стрелки вращается более 10 оборотов до конца, а затем короткая выходная мощность, Поверните Потенциометр регулировки тока CC по часовой стрелке, чтобы медленно увеличить нужное вам значение тока.

1. Основные характеристики продукта:

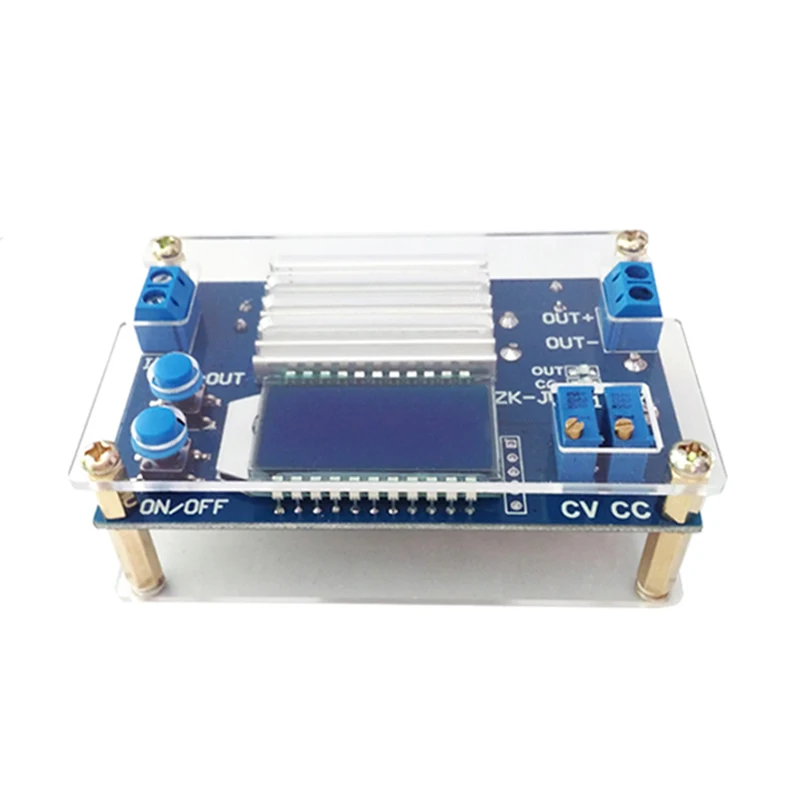

1,1. Хрустальный корпус, элегантный дизайн, на ощупь хорошего качества;

1,2. Нажмите кнопку, чтобы управлять включением/выключением выхода, и вы можете установить включение или выключение питания по умолчанию;

1,3 ЖК-дисплей может отображать Входное и выходное напряжение, выходную мощность;

1,4 Входная защита от обратного хода, реверс не горит;

1,5. Высокая эффективность 95% и более, большой ток, низкое тепловыделение, выходное напряжение 1,2-32 В, произвольное регулирование, регулируемое постоянное значение тока 0-12 А, подходит для мощного светодиодного привода постоянного тока, зарядка аккумулятора!

2. Параметры продукта:

Входное напряжение: 5,3-32 В (самый низкий вход 4 в для достижения понижающего напряжения, но менее 5,3 В. Входное напряжение и измерения тока неточные)

Выходное напряжение: 1,2-32 В (должно быть гарантировано, что входное напряжение выше выходного, минимальная разница между двумя напряжениями составляет 0,8 В)

Выходной ток: длительная стабильная работа в 8А, усиление тепла может достигать 12А

Выходная мощность: Естественное охлаждение 120 Вт (8 А или менее) для усиления охлаждения 160 Вт

Отображение напряжения: разрешение 0,05 В, диапазон 0-32 В

Отображение тока: разрешение А, диапазон 0-12 А

КПД преобразования: около 96%

Рабочий ток: 25 мА или около того

Плавный старт: Да (очень мощный с нагрузочным модулем может не запуститься)

Обратная Защита входа: Да

Выход anti-inrush: нет (если Вы заряжаете аккумулятор, Первый модуль для питания, а затем аккумулятор, и чтобы гарантировать, что напряжение батареи ниже выходного напряжения; если Условия Положительные, последовательно с антирефлюксным диодом)

Защита от короткого замыкания: Да

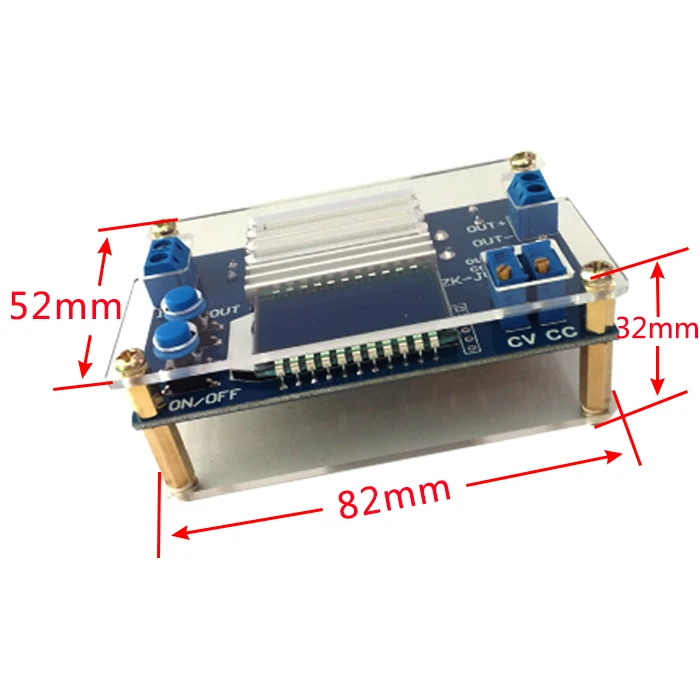

Размер: Д * Ш * В 82*52*32 мм

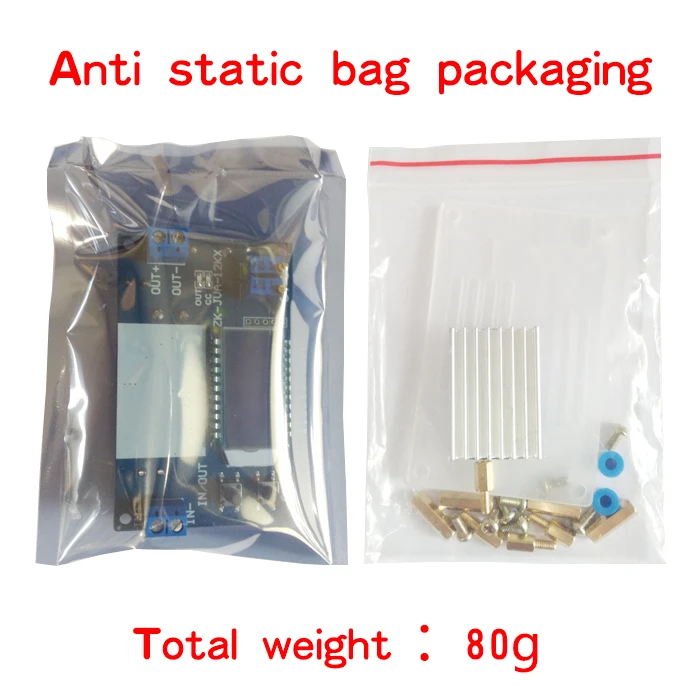

Вес: 80 г

3. Описание функции:

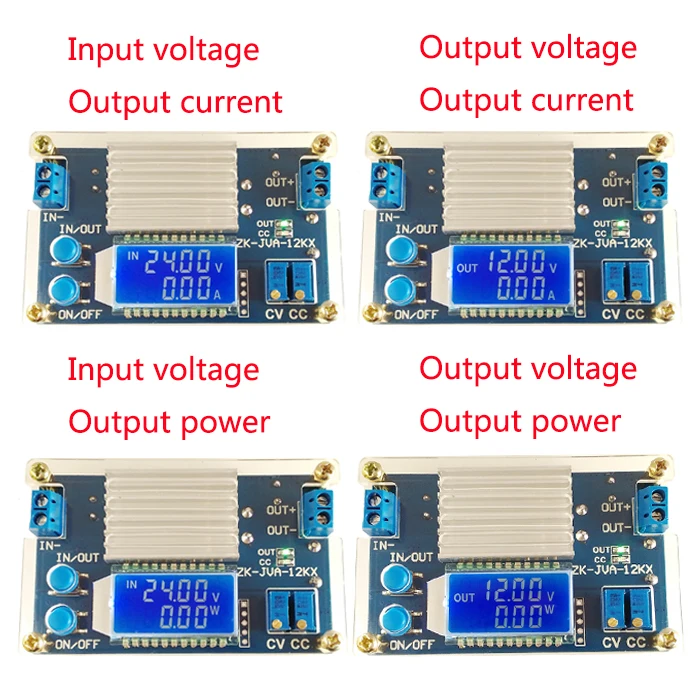

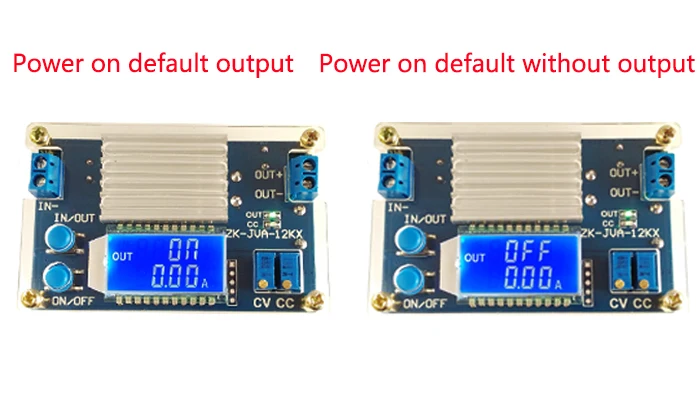

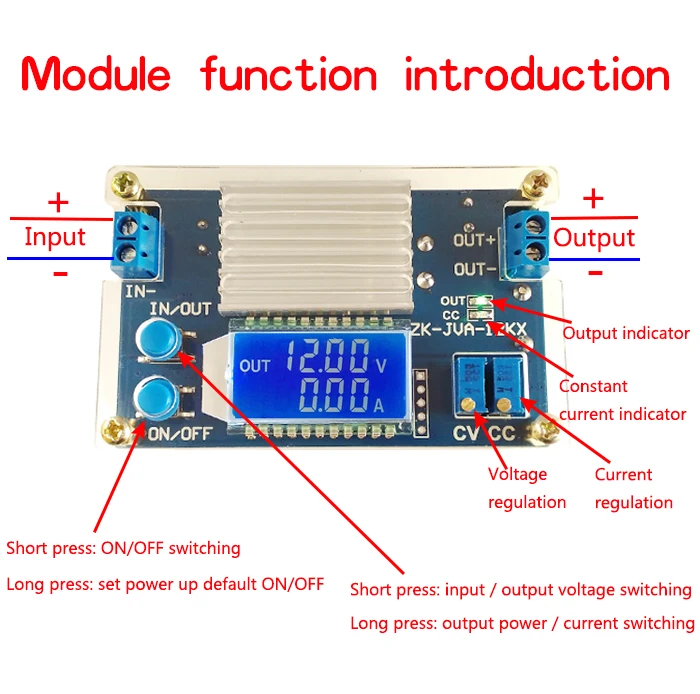

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ две кнопки: кнопка вход/выход для переключения отображения входного и выходного напряжения, длительное нажатие для переключения выходного тока на дисплее выходной мощности; кнопка ВКЛ/ВЫКЛ управления выходом вкл/выкл, Длительное нажатие устанавливает выходное состояние включения питания по умолчанию в следующий раз.

3,2. CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, войдите в состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; Правое CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке может увеличить выходное напряжение. OUT-это индикатор состояния на выходе, когда выходное напряжение включено, в противном случае выключено.

4. Как использовать:

4,1. Используется как обычный понижающий модуль с возможностью защиты от перегрузки по току

(1) Отрегулируйте потенциометр постоянного напряжения CV таким образом, чтобы выходное напряжение достигло желаемого вам напряжения.

(2) Поверните потенциометр CC более 10 оборотов против часовой стрелки и измерьте выходной ток короткого замыкания с помощью токометра 10 А или 20 А (Подключите два тестовых выводы непосредственно к выходному концу), И отрегулируйте постоянный ток CC по часовой стрелке, выходной ток достигает значения, которое вы хотите установить для защиты от перегрузки. (Например, если текущее значение, отображаемое мультиметром, составляет 2 А, максимальный ток достигнет 2 А при использовании модуля. Когда ток достигает 2 А, горит красный светодиодный постоянного тока, в противном случае светодиодный погаснет)

4,2. Используется как зарядное устройство

Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и большого падения давления зарядного устройства, в результате чего зарядный ток слишком велик, вызывает повреждение аккумулятора, поэтому в начале работы аккумулятора используется зарядка с постоянным потоком, Когда зарядка в определенной степени автоматически переключается на зарядку с постоянным напряжением.

(1) определите напряжение холостого хода и зарядный ток, для которого вам нужна перезаряжаемая батарея (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то Напряжение холостого хода составляет 4,2 в, а максимальный ток зарядки составляет 1C, ie 2200mA)

(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигало плавающего напряжения. (Если литиевая батарея 3,7 в заряжена, Отрегулируйте выходное напряжение до 4,2 в)

(3) Поверните потенциометр CC более 10 оборотов против часовой стрелки в конце, А затем Измерьте выходной ток короткого замыкания с помощью измерителя тока 10 А или 20 А (Подключите два тестовых провода непосредственно к выходному концу), И отрегулируйте постоянный ток CC по часовой стрелке, чтобы выходной ток достиг заданного значения зарядного тока;

(4) Подключите аккумулятор, зарядку.

(Шаги 1, 2 и 3 следующие: источник питания с прерыванием входа, выход не подключен к нагрузке батареи)

4,3. В качестве мощного светодиодного модуля постоянного тока

(1) Убедитесь, что вам нужен рабочий ток светодиодный да и максимальное рабочее напряжение;

(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигало максимального рабочего напряжения светодиодный да.

(3) Поверните потенциометр CC более 10 оборотов против часовой стрелки в конце, А затем Измерьте выходной ток короткого замыкания с помощью измерителя тока 10 А или 20 А (Подключите два тестовых провода непосредственно к выходному концу), И отрегулируйте постоянный ток CC по часовой стрелке, чтобы выходной ток достиг заданного рабочего тока светодиодный да;

(4) Подключается светодиодный ОДУ, испытательная машина.

(Шаги 1, 2 и 3 следующие: Введите питание и выведите светодиодный холостого хода.)

5. Примечание:

5,1. Вход модуля IN-запрещает короткое замыкание с выходом OUT-, в противном случае функция постоянного тока будет недействительной.

5,2. Убедитесь, что мощность источника питания больше, чем требуется при выходной нагрузке. Пожалуйста, уменьшите потребление энергии, когда модуль сильно нагревается!

5,3. Пожалуйста, внимательно прочтите описание продукта перед использованием, повреждения, вызванные неправильным использованием, не подлежат компенсации.

5,4. Возврат пожалуйста, убедитесь, что прикрепили лист бумаги состояния: 1. Название магазина, чтобы купить 2. Причины неисправности 3. Контактная информация.
