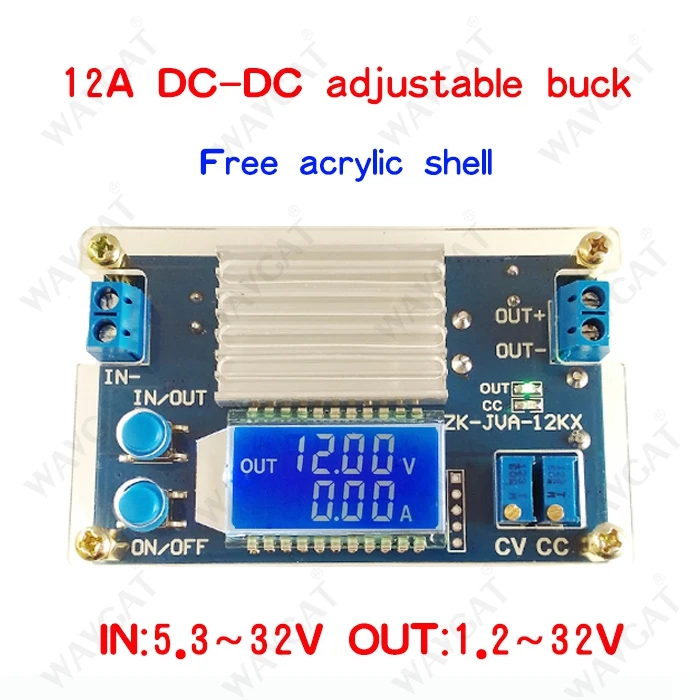

Цифровой понижающий модуль питания WAVGAT 12A, ЖК-дисплей с постоянным напряжением и постоянным током

Понижающий модуль постоянного напряжения, постоянный ток, ЖК-дисплей с цифровым дисплеем напряжения и тока, Регулируемый понижающий источник питания 12 А

Модуль понижающего источника питания 12 А (ЖК-дисплей постоянного напряжения и постоянного тока, с кристаллическим корпусом)

Примечание! Модуль по умолчанию выходное напряжение и ток составляет около 18 в/7 А, поскольку модуль является понижающим модулем, вам нужно уменьшить выходное напряжение ниже входного напряжения будет работать, если вы получили Модуль и обнаружили, что выходное напряжение не может быть настроено, Потенциометр регулятора напряжения по часовой стрелке вращения CV 20 кругов и более, а затем используйте модуль для регулирования напряжения; Модуль для модуля понижающего напряжения постоянного тока в постоянного тока, не может входить в переменный ток, например трансформаторы; вышеуказанные проблемы мы не берем на себя ответственность и расходы по доставке, спасибо за понимание.

Модуль по умолчанию на выходе 18 в/7 А или так, прямое выходное регулирование тока короткого замыкания, будет иметь большую искру, подверженную опасности, рекомендуется короткое выходное напряжение, прежде чем снизить первое выходное напряжение до 10 в ниже, потенциометр тока CC против часовой стрелки повернуть более 10 оборотов до конца, а затем короткое выходное напряжение, Поверните Потенциометр регулировки тока CC по часовой стрелке, чтобы медленно увеличить нужное вам значение тока.

1. Основные характеристики продукта:

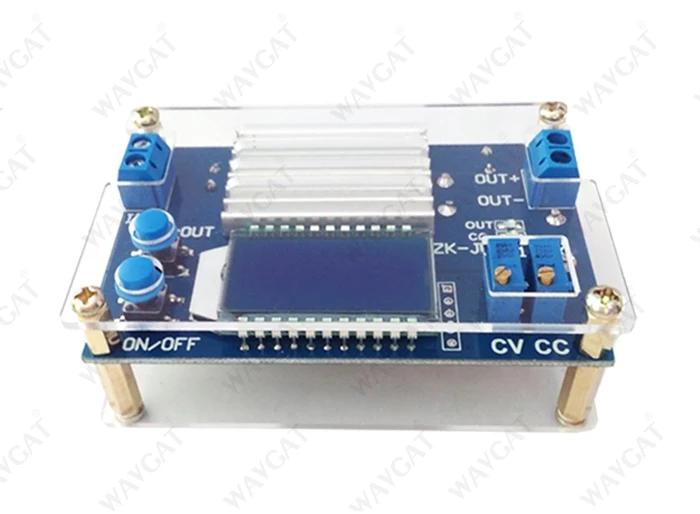

1,1. Хрустальная ракушка, элегантный дизайн, на ощупь хорошего качества;

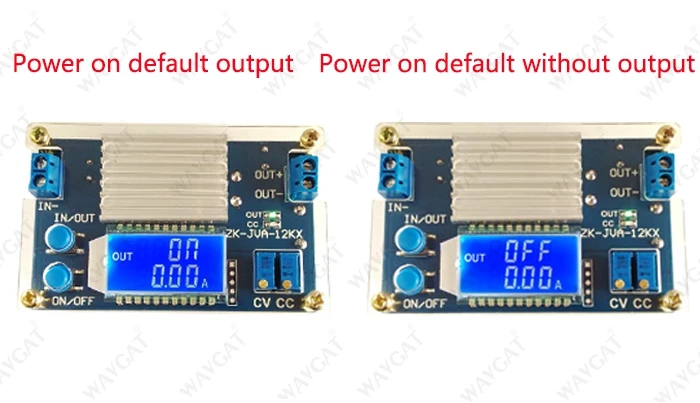

1,2. Нажмите кнопку для управления выходом вкл/выкл, и вы можете установить питание по умолчанию ВКЛ или ВЫКЛ;

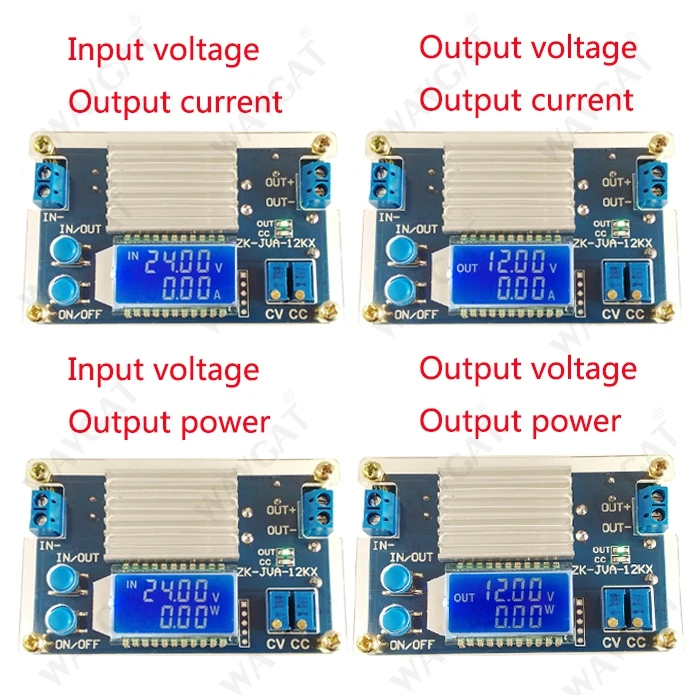

1.3 LCD могут отображать Входное и выходное напряжение, выходную мощность тока;

1,4 Входная антиреверсивная защита, реверс не пригорит;

1,5. Высокая эффективность 95% или более, высокий ток, низкий нагрев, выходное напряжение 1,2-32 В произвольное регулирование, регулируемое значение постоянного тока 0-12A, подходит для мощсветодиодный светодиодного привода постоянного тока, зарядка аккумулятора!

2. Параметры изделия:

Входное напряжение: 5,3-32 В (ограничение 35 в; Самый низкий вход 4 в для достижения понижающего, но менее 5,3 В Входное напряжение и измерения тока неточные)

Выходное напряжение: 1,2-32 В (должно быть, что входное напряжение выше выходного напряжения, минимальная разница напряжения между двумя составляет 0,8 В)

Выходной ток: длительная стабильная работа в 8А, усиление тепла может достигать 12А

Выходная мощность: Естественное охлаждение 120 Вт (8 А или меньше) для усиления охлаждения 160 Вт

Дисплей напряжения: разрешение 0,05 V, диапазон 0-32V

Текущий Дисплей: разрешение 0,01a, диапазон 0-12A

Эффективность преобразования: около 96%

Рабочий ток: около 25 мА

Плавный старт: Да (очень мощный с модулем загрузки может не запуститься)

Защита от обратного хода на входе: Да

Выход anti-inrush: отсутствует (если Вы заряжаете аккумулятор, Первый модуль для питания затем аккумулятор, и для обеспечения того, чтобы напряжение батареи было ниже выходного напряжения; если состояния положительного выхода последовательно с диодом Анти-рефлюкс)

Защита от короткого замыкания: Да

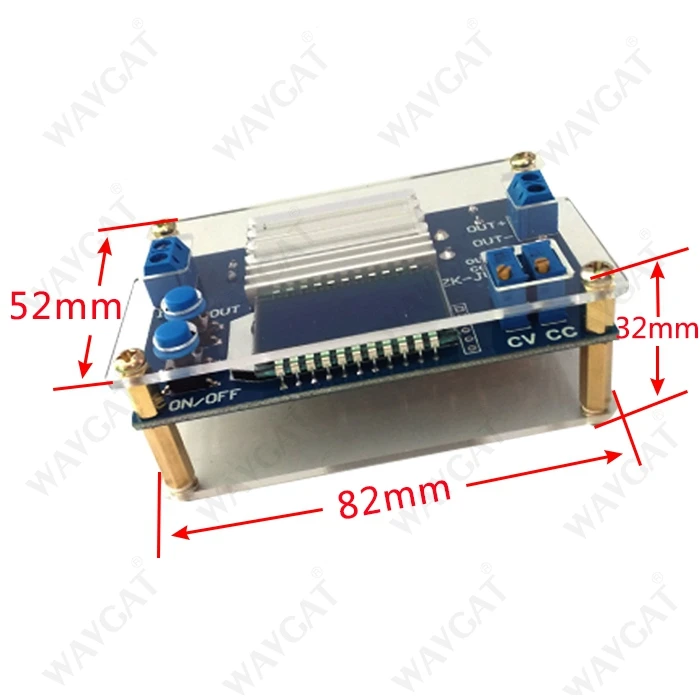

Размер: Д * Ш * В 82*52*32 мм

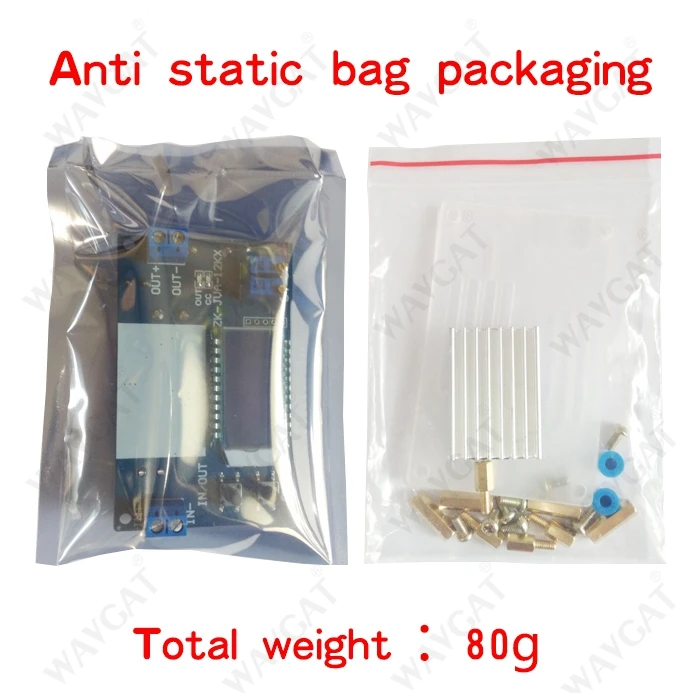

Вес: 80 г

3. Описание функций:

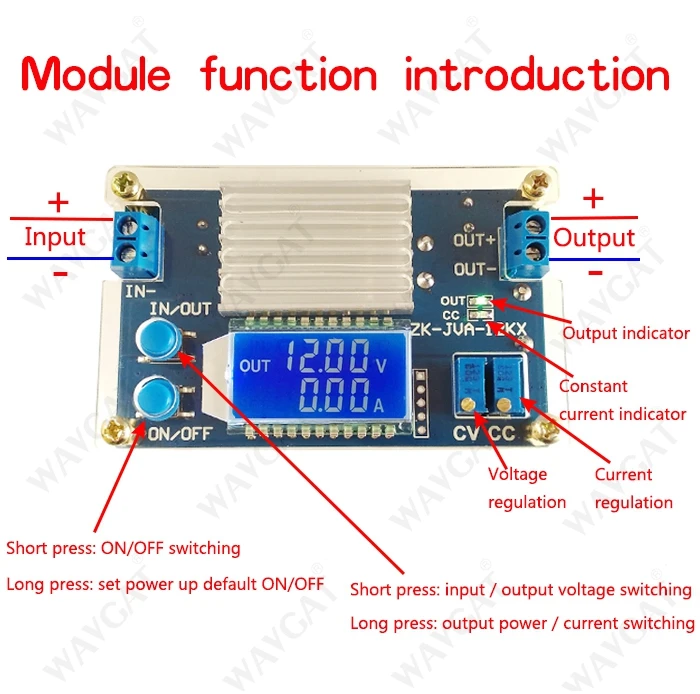

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ две кнопки: кнопка вход/выход для переключения отображения входного напряжения и выходного напряжения, длительное нажатие для переключения выходного тока отображения выходной мощности; кнопка Вкл/Выкл, Длительное нажатие Установите состояние выходного сигнала по умолчанию включено или выключено в следующий раз.

3,2. CC-это текущий настроечный потенциометр, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите Постоянное Текущее состояние, индикатор постоянного тока CC (красный) загорается; Правильный CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. Индикатор OUT-это индикатор состояния на выходе, когда выходное напряжение включено, в противном случае выключено.

4. Способ применения:

4,1. Используется как обычный понижающий модуль с возможностью защиты от перегрузки по току

(1) Отрегулируйте потенциометр постоянного напряжения CV таким образом, чтобы выходное напряжение достигало нужного вам напряжения.

(2) Поверните потенциометр CC более чем в 10 оборотов против часовой стрелки и измерьте выходной ток короткого замыкания с помощью измерителя тока 10A или 20A (Подключите два тестовых кабеля непосредственно к выходному концу), И отрегулируйте постоянный ток CC по часовой стрелке, выходной ток достигает значения, которое вы хотите задать для защиты от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2 А, максимальный ток достигает 2 А при использовании модуля. Когда ток достигает 2A, горит красный светодиодный постоянного тока, в противном случае светодиодный выключен)

4,2. Используется в качестве зарядного устройства

Без функции постоянного тока модуля нельзя использовать для зарядки аккумулятора, в связи с мощностью аккумулятора и большим падением давления зарядного устройства, в результате чего ток зарядки слишком велик, вызывая повреждение аккумулятора, поэтому начало аккумулятора для использования постоянной проточной зарядки, Когда заряд в определенной степени автоматически переключается назад на постоянное напряжение зарядки.

(1) определите поплавковое напряжение и зарядный ток, для которого вам нужна перезаряжаемая батарея (если параметр литиевой батареи составляет 3,7 V / 2200mAh то поплавковое напряжение составляет 4,2 V и максимальный зарядный ток 1С, ie 2200 мА)

(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения таким образом, чтобы выходное напряжение достигало плавающего напряжения. (Если литиевый аккумулятор 3,7 в заряжен, Отрегулируйте выходное напряжение до 4,2 в)

(3) Поверните потенциометр CC более чем на 10 оборотов против часовой стрелки в конце, А затем Измерьте выходной ток короткого замыкания с помощью измерителя тока 10А или 20А (Подключите два тестовых провода непосредственно к выходному концу), И настроить постоянный ток CC по часовой стрелке так, чтобы выходной ток достиг заданного значения зарядного тока;

(4) Подключите аккумулятор, зарядку.

(Шаги 1, 2 и 3 следующие: Входное прерывание питания, выход не подключен к нагрузке батареи)

4,3. В качестве мощного светодиодного модуля драйвера постоянного тока

(1) Убедитесь, что вам нужно водить светодиодный рабочий ток и максимальное рабочее напряжение;

(2) в условиях холостого хода мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения таким образом, чтобы выходное напряжение достигало максимального рабочего напряжения светодиодный да.

(3) Поверните потенциометр CC более чем на 10 оборотов против часовой стрелки в конце, А затем Измерьте выходной ток короткого замыкания с помощью измерителя тока 10А или 20А (Подключите два тестовых провода непосредственно к выходному концу), И настроить постоянный ток CC по часовой стрелке так, чтобы выходной ток достиг заданного рабочего тока светодиодный да;

(4) Подключается светодиодный ДУ, испытательная машина.

(Шаги 1, 2 и 3 следующие: Введите мощность и выходите светодиод без нагрузки.)

5. Примечание:

5,1. Вход модуля-запрещено короткое замыкание с выходом-в противном случае функция постоянного тока будет недействительной.

5,2. Убедитесь, что Мощность блока питания больше, чем требуется для выходной нагрузки. Пожалуйста, уменьшите энергопотребление, когда модуль сильно нагревается!

5,3. Пожалуйста, внимательно прочитайте описание товара перед использованием, ущерб, вызванный неправильным использованием, не будет компенсирован.

5,4. Возврат обязательно приложите лист бумаги состояния: 1. Название магазина для покупки 2. Причины неисправности 3. Контактная информация.
