Контроллер аварийной платы A145, порт MACH3 LPT для гравировального фрезерного станка с ЧПУтокарный станок с ЧПУстандартный европейский налог
POWACE CNC-Cutting Tools Store - Надежность 94.5%
Более 244 подписчиков, дата открытия магазина 07.10.2015
- Положительные оценки: 96% (117)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 20.02.2022
Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны

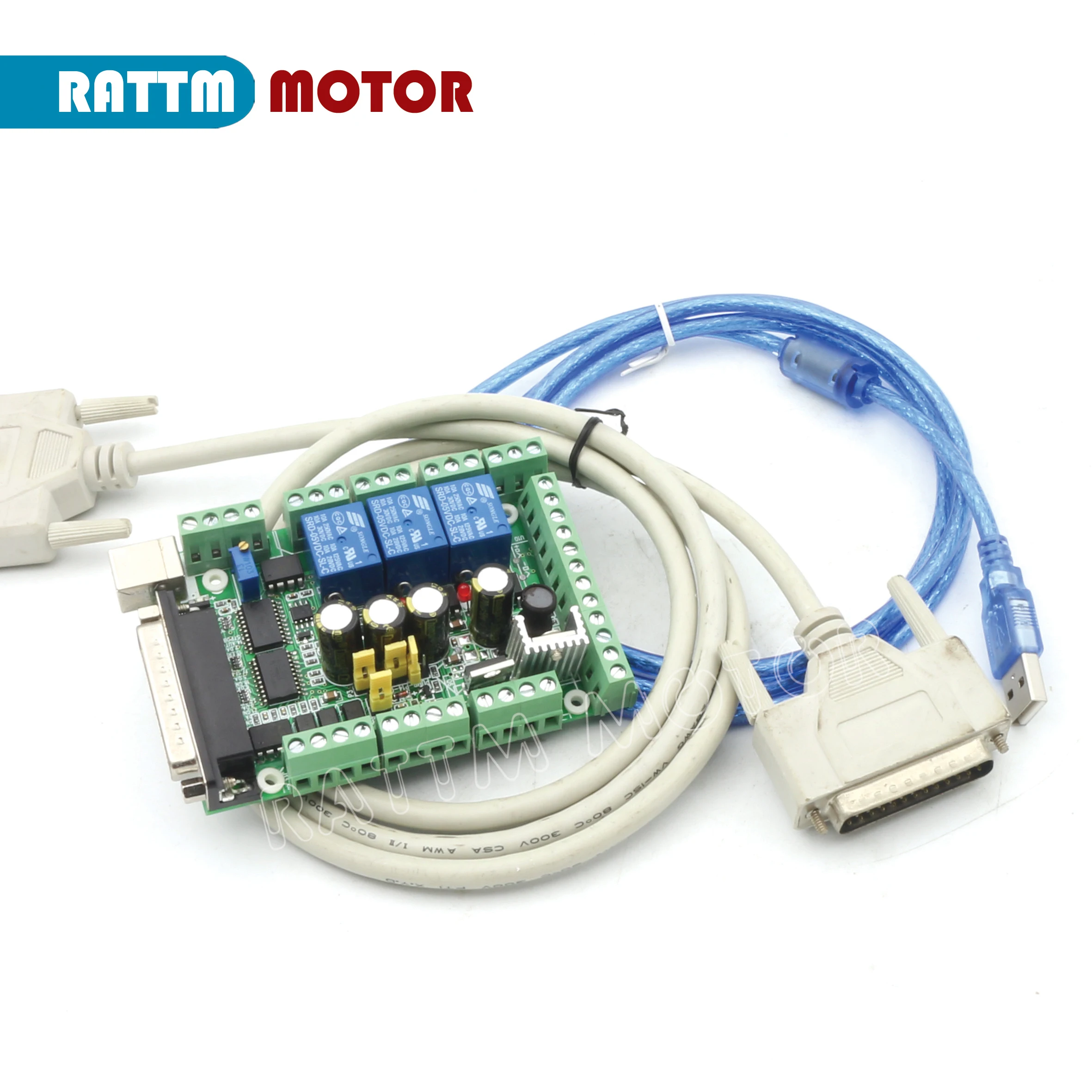

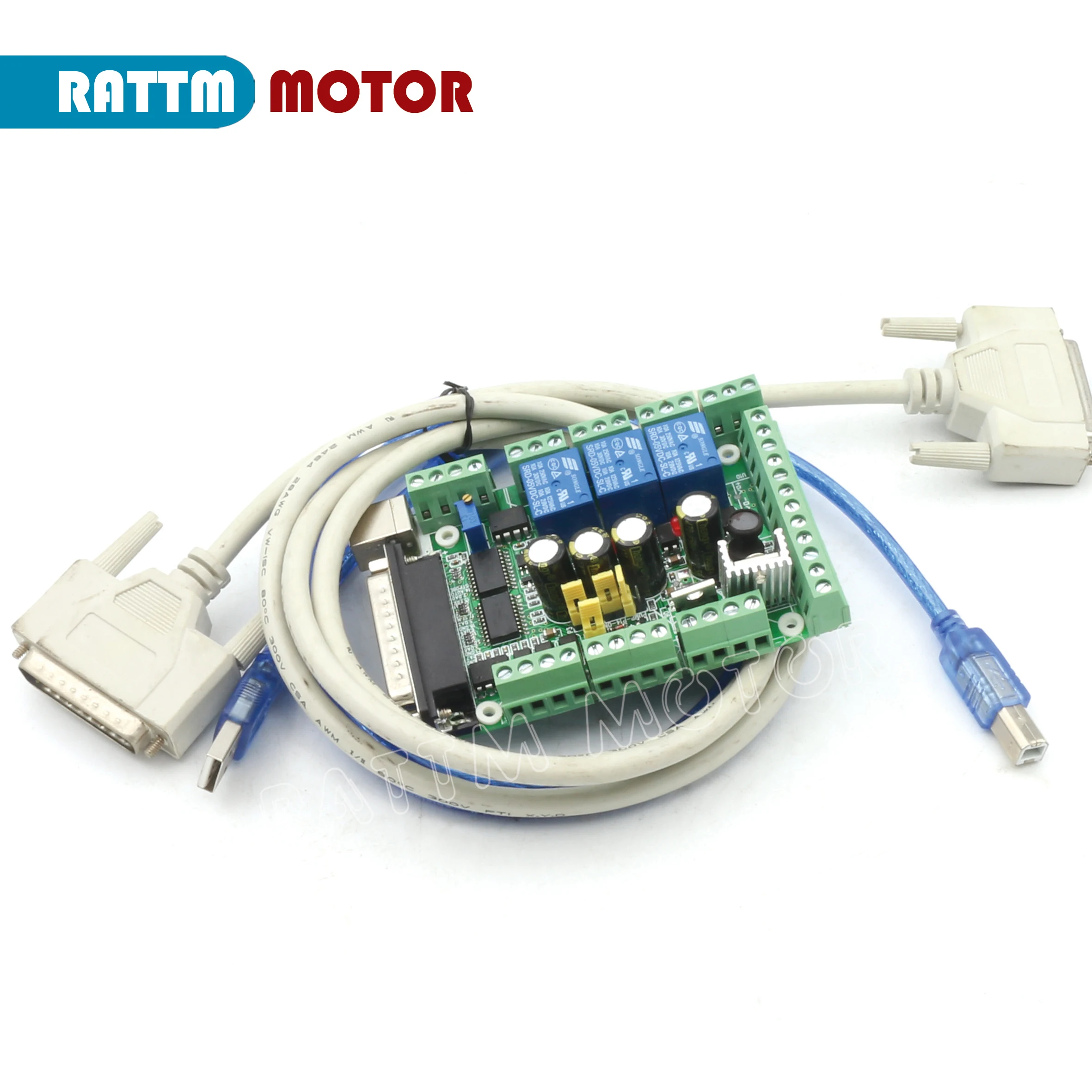

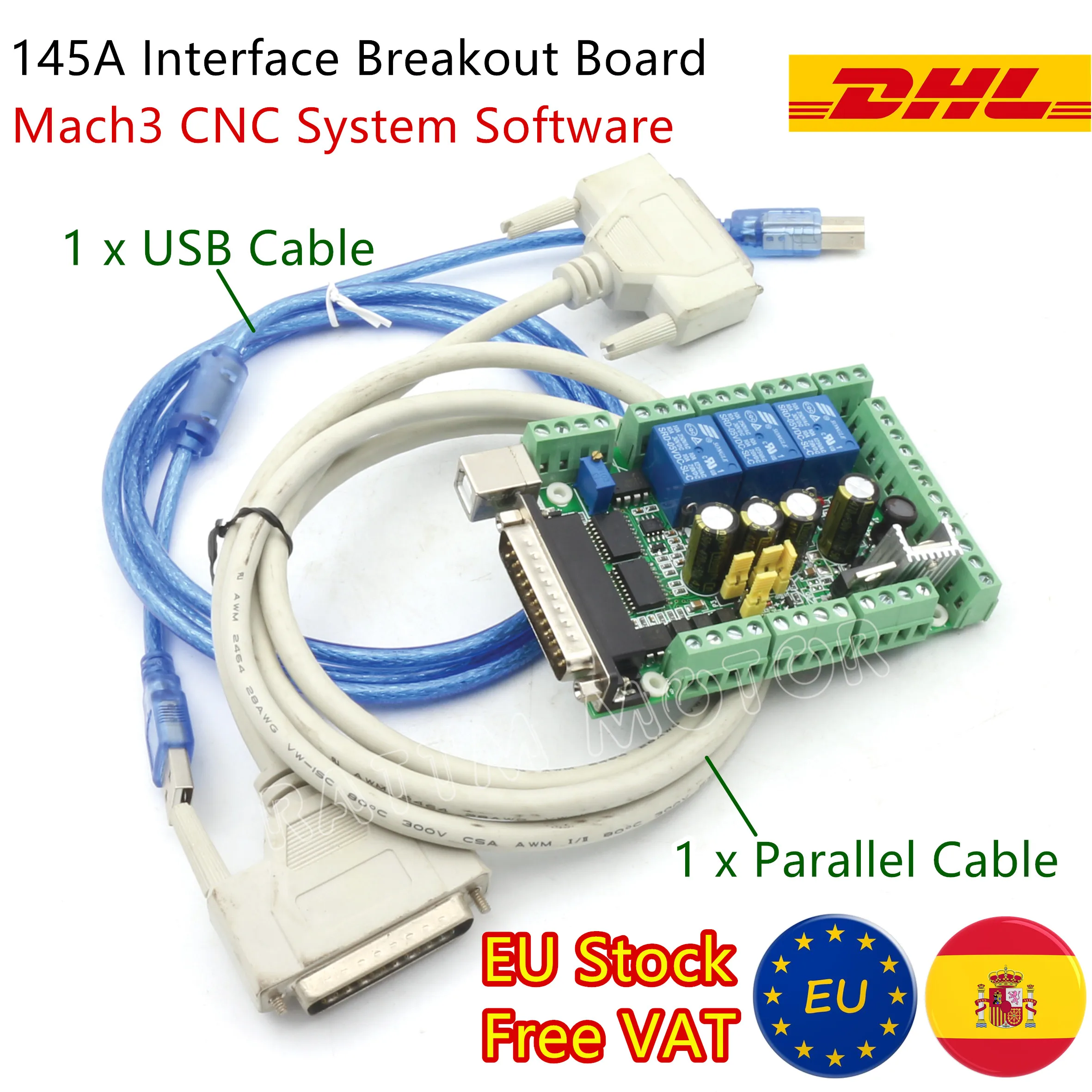

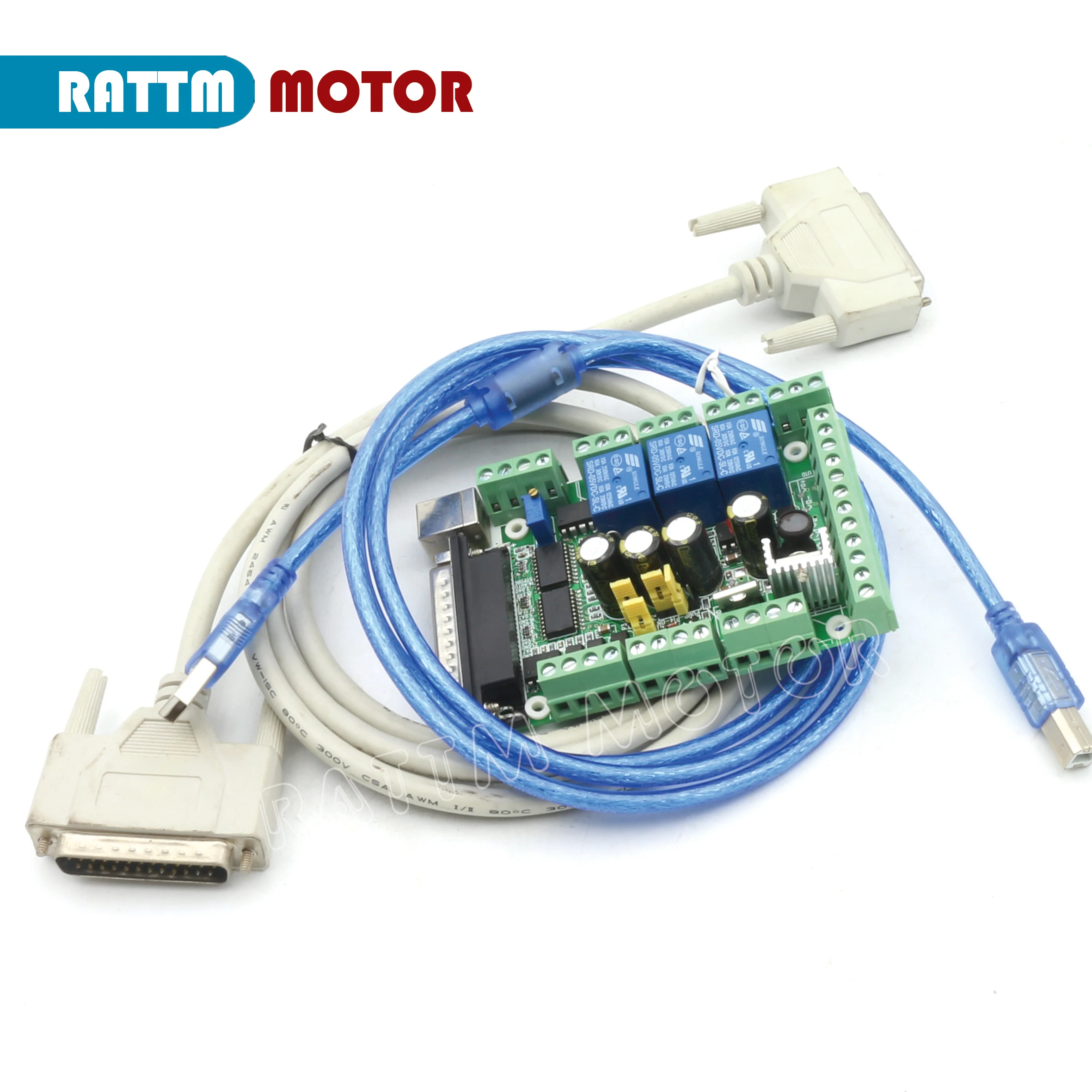

Посылка включает:

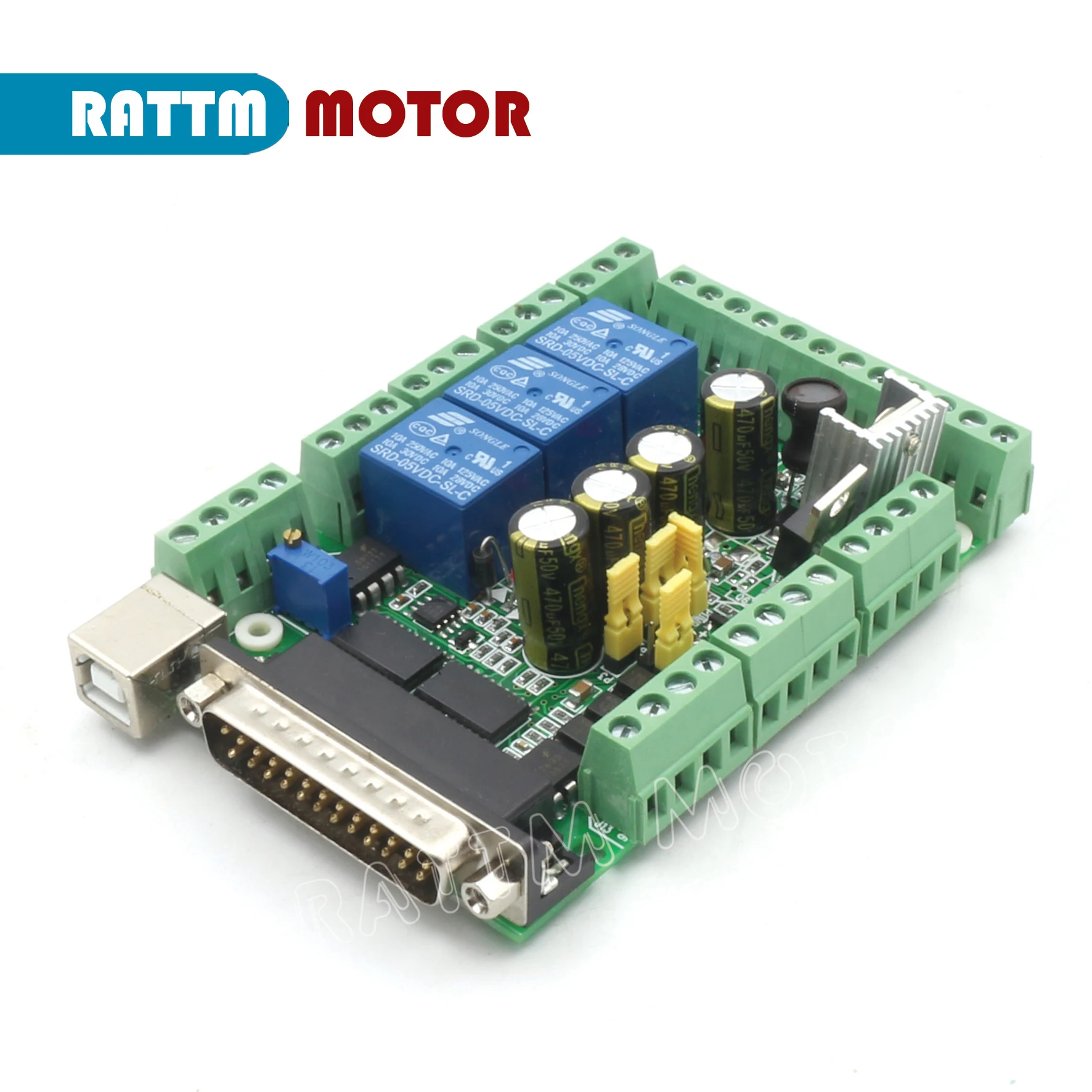

1 x 145A интерфейс Breakout Board(С программным обеспечением Mach3 CNC)
1 x параллельный кабель
1 х USB кабель
Руководство пользователя на английском языке будет отправлено почтой

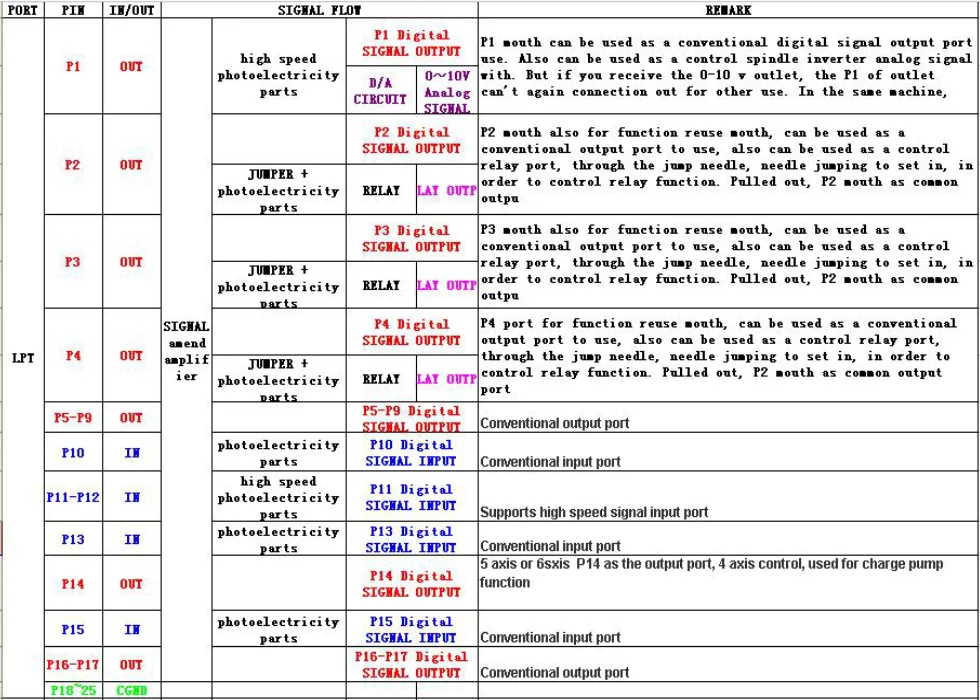

Функция порта
Типичная Схема применения:
График распределения ресурсов:
Размер: 11*7,5*2,4 см/4,3*2,95 * 0.9in
USB: Тип B
Модель: MACH3V2.1-L
Характеристики:
Специальный высокоскоростной чип используется для обработки входных и выходных сигналов (I/O). Он способен сделать машину стабильной работой, с особенностями корректировки и увеличения сигналов, удаляющих ненужные сигналы беспокойства.
Порт LPT компьютера обеспечивает индивидуальную подачу энергии, отделяя ее от источника питания других частей. Таким образом, компьютер и машинный инструмент эффективно изолируются. Это делает данные более безопасными, с дальнейшейСтрахование безопасности и стабильности.
Есть 5 входных сигналов, общающихся с хост-компьютером, которые изолированы оптическим соединением. Среди изоляции оптической муфты, P11 и P12 высокоскоростной, который используется для подключения главного вала энкодера, или такой же требовательный сигнал, как и ручное колесо A, B. 12V-OUT и 5V-OUT интерфейс выходной мощности может использоваться для выбора необходимой мощности, такой как переключатель датчика Холла и переключатель приближения. Есть 5 входных портов, набор для ограничения, происхождения, ножа, запуска, остановки, скорости вращения шпинделя, ввода MPG и любой другой из 5 функций.
Есть 12 выходных сигналов, которые позволяют контролировать выход, поддерживая как 6 axlslinking. Некоторые выходные порты имеют многоразовую функциональность. Между тем, один порт можно использовать только в качестве одной функции.
Есть 3 повтора, P2, P3 и P4, которые могут поддерживать Программирование программного обеспечения MACH3. Реле Вкл или ВЫКЛ может управляться через Управление программным обеспечением MACH3. Каждое реле привлекло сигнальную лампу, которая более интуитивно понятна и удобна. 3 реле можно использовать для управленияОткрытие и закрытие охлаждающей жидкости, охлаждающей жидкости, охлаждающей жидкости в жидком состоянии и так далее. Они также могут использоваться для управления электромагнитным клапаном. P2 порт для шпинделя, P3 порт дляОхлаждающая жидкость, P4 порт может быть определен.
Высокоскоростная оптическая Соединительная изоляция используется для управления скоростью вращения шпинделя. Выходной порт Параллельный порт P1, который может выход ШИМ сигнал в пределах 2,5 кГц. На интерфейсной плате есть D/aЦепь, с ШИМ до 0-10 В. Схема может выводить уровень 0-10 В для управления инвертором, который имеет только аналоговый контроль скорости на рынке. Таким образом, он может контролировать скорость вращения шпинделя. Это важноЧто Выход PWM и выход 0-10V могут выбрать только один в два. Они не могут использоваться одновременно.
Интерфейсная плата может быть соединена с катодом или общим выходом на шаговый привод или серводвигатель (Серводвигатель должен поддерживать цифровой сигнал). Выход-уровень 5 В.
Широкий источник питания входного напряжения: 15-32VDC. Функция предотвращения защиты обратного соединения. 2 группы выходного напряжения: напряжение 5 В и 12 В, выходная мощность 100 мА.
Особенности:
Используется для обработки сигнала хост-компьютера (порт LPT), с программным обеспечением системы CNC MACH3 и динамической электрической периферийной машиной. Подходит для гравировального станка с ЧПУ, токарного станка с ЧПУ, плазменной резки с ЧПУ, гравировального станка с лазерной гравировкой, фрезерных станков с ЧПУ, обрабатывающих центров и других станков. С хост-компьютером и программным обеспечением серии MACH3, это может быть наиболее экономически эффективной системой CNC.
-
Axis4 axis
-
CurrentMore than 1A
-
Item145A Breakout board
-
PortLPT port
-
Power SupplyDC
-
SuitableNEMA17-34 stepper motor
-
Voltage12-32VDC
-
Weight0.58kgs
-
Вес логистики0.300
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер моделиV5 breakout board
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)20
-
Размер логистики - длина (см)45
-
Размер логистики - ширина (см)23
-
СертификацияЕвропейский сертификат соответствия
-
Тип двигателяШаговый двигатель
