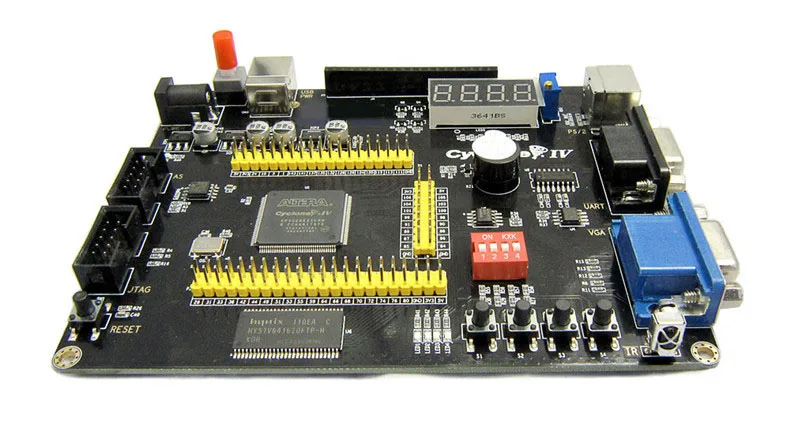

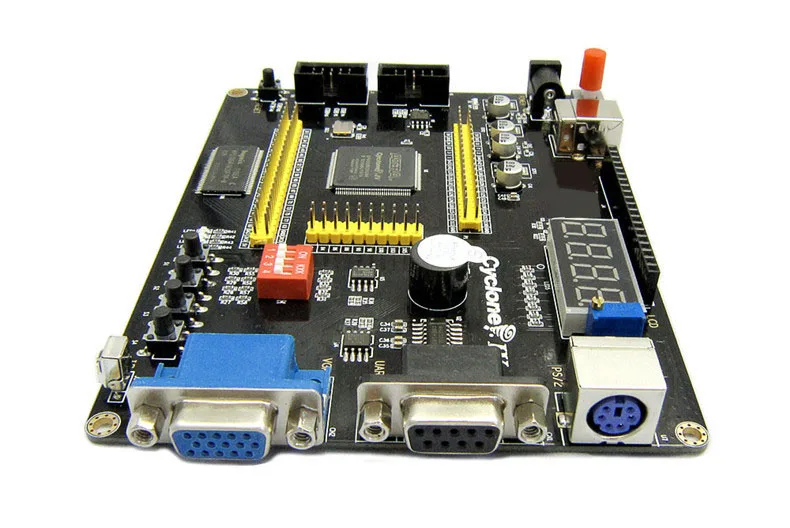

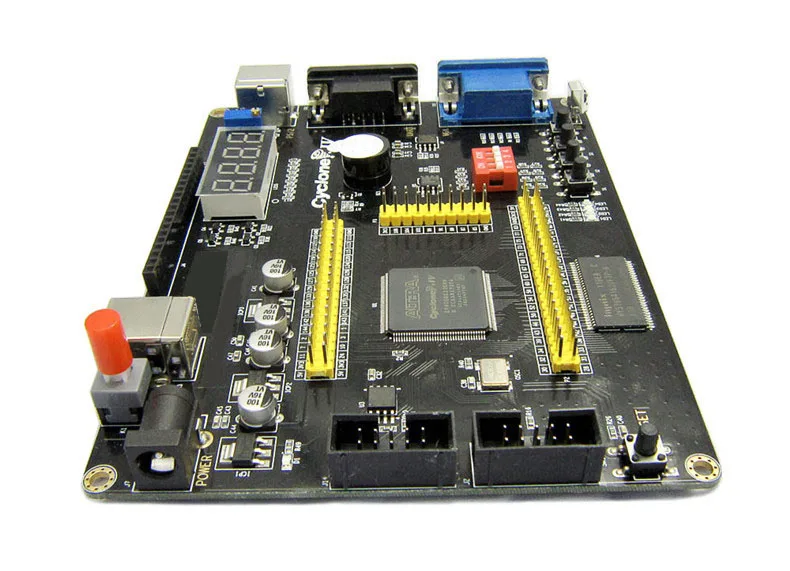

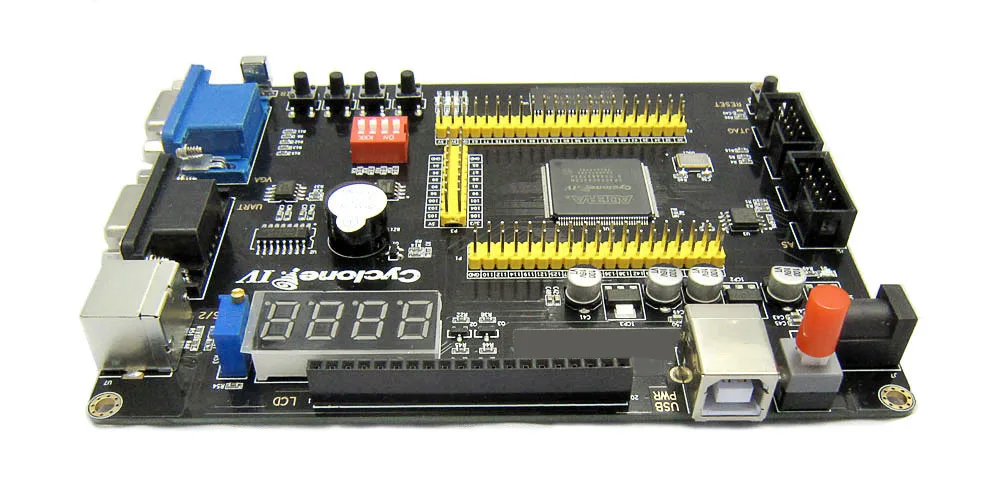

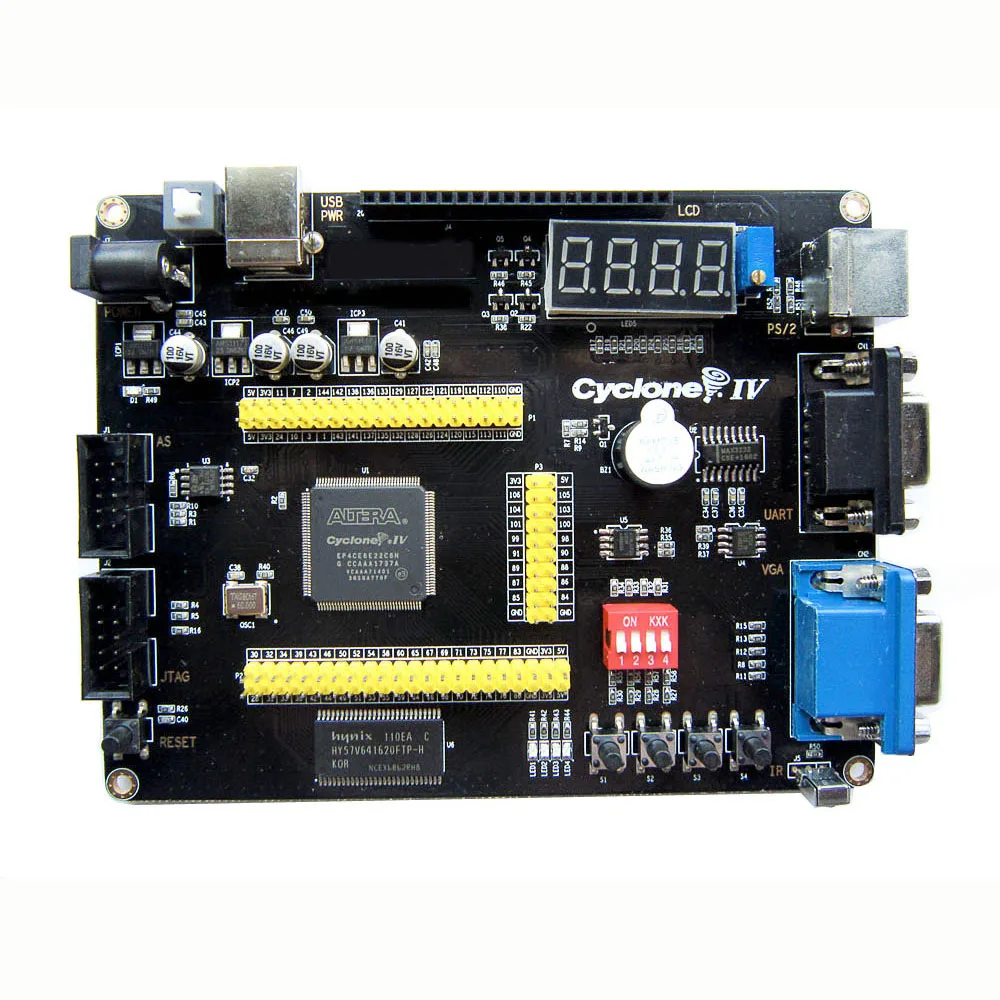

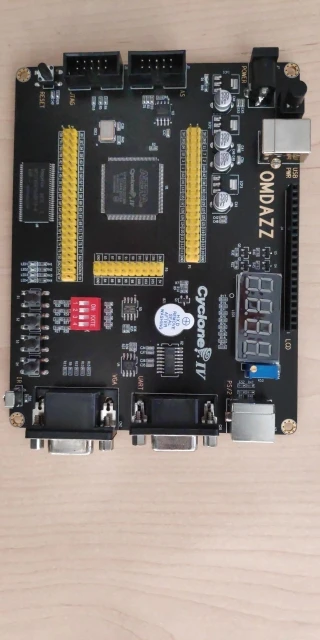

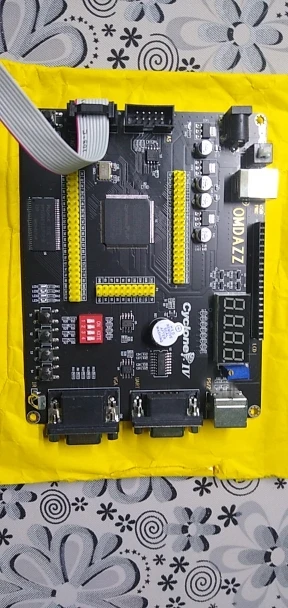

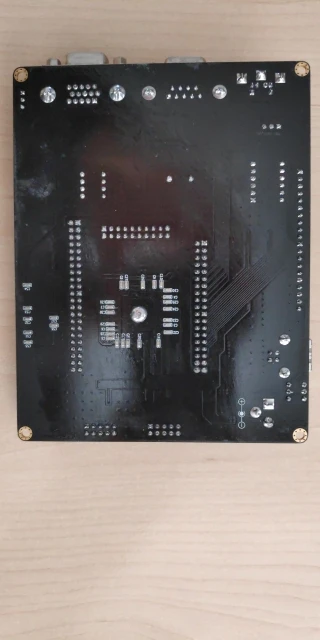

Макетная плата Altera FPGA Cyclone IV EP4CE6 EP4CE10 NIOSII схема на основе печатной платы, Интегральная плата

Характеристики:

Основным чипом макетной платы является Altera EP4CE, с различными периферийными интерфейсами, такими как LCD, VGA, последовательный порт и так далее. И содержит схемы и образцы программ, макетный комплект очень подходит для студентов колледжа.

Чип платы FPGA использует Чип пакет QFP, по сравнению с пакетом BGA, его легче изучить и отладить.

Каждая макетная плата и usb-бластер будут полностью протестированы перед отправкой, чтобы убедиться, что их функция нормальна.

Мы предоставляем руководство, техническое описание, схемы и образцы программ.

Параметры:

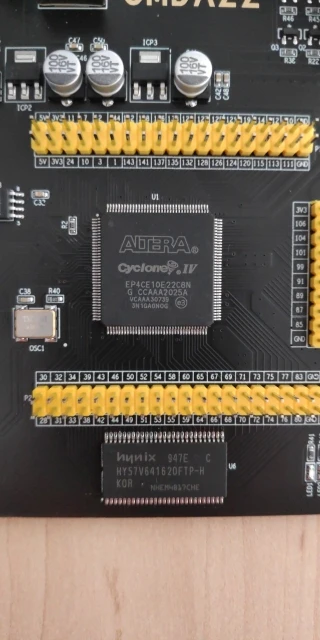

1.Основной чип:ALTERA Cyclone IV EP4CE6E22C8N или EP4CE10E22C8N.

2.Конфигурация памяти:

1) плата с чипом последовательной конфигурации EPCS16N 16 Мбит, пользователь может загрузить и отладить программный код через интерфейс JTAG или в качестве интерфейса.

2) плата с 64 Мбит SDRAM, поддержка SOPC, NIOSII development.

3.Чип регулятора напряжения:

1) с использованием чипа регулятора напряжения 1117-3,3 В для обеспечения выходного напряжения 3,3 В.

2) Использование чипа регулятора напряжения 1117-1,2 в для обеспечения напряжения ядра пплис.

3) используется чип регулятора напряжения 1117-2,5 в для обеспечения выходного напряжения PLL.

4.Входное напряжение:DC 5V. Плата также может питаться через интерфейс USB.

5.Интерфейс отладки и загрузки программы:

1) интерфейс JTAG: загрузка. SOF файл, скорость быстрая. Нет потери данных после сбоя питания.

2) как интерфейс: загрузка. Файл POF. Нет потери данных после сбоя питания.

6.Интерфейс расширения:Подходит для всех контактов основного чипа, расстояние 2,54 мм.

7.Размер:136 мм * 106 мм

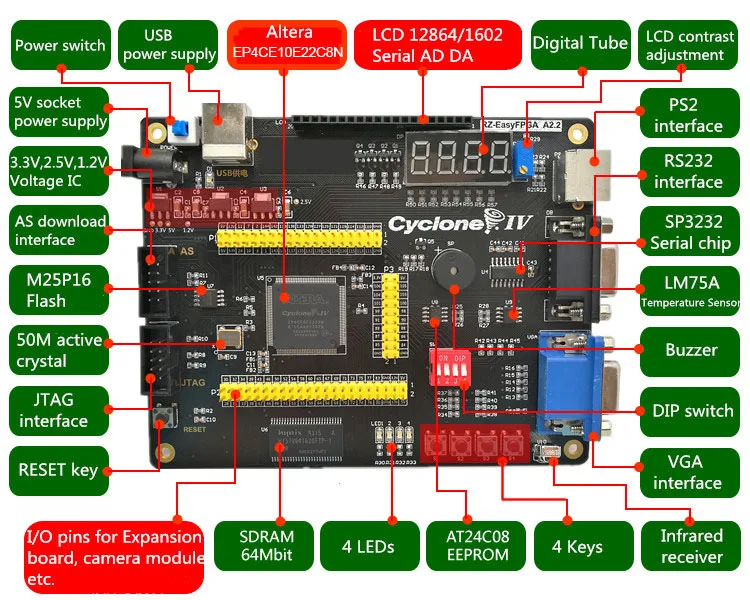

Периферийные интерфейсы и ресурсы:

1. 1 самоблокировка кнопка выключателя питания, 1 Кнопка сброса, 4 клавиши пользователя.

2. 4 светодиодный Ода.

3. 4-значная трубка.

4. 4-значный DIP-переключатель.

5. 1 зуммер.

6. Интерфейс ps2.

7. Последовательный порт RS232

8. 1*20 контактный ЖК-разъем, Поддержка LCD 1602, LCD 12864, TFT LCD.

9. Точное Регулируемое сопротивление Регулируемая Подсветка ЖК-дисплея.

10. Чип датчика температуры LM754A.

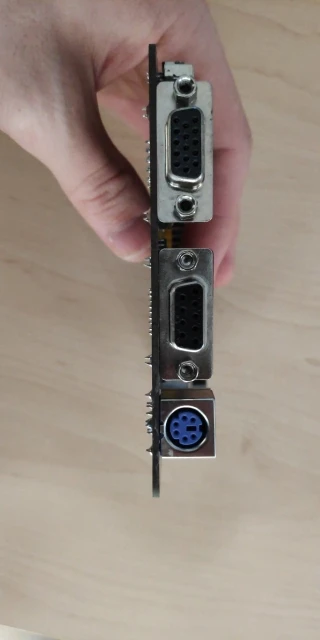

11. 8-цветный интерфейс VGA.

12. Серийный I2C EEPROMAT24C08, для эксперимента с шиной IIC

13. Инфракрасный приемный модуль.

14. Последовательный порт RS232.

15. Подходит для всех контактов основного чипа, расстояние 2,54 мм.

Список доставки:

1 макетная плата FPGA ALTERA EP4CE6 или EP4CE10
