Altera, ПЛИС, FPGA Development Kit ALTERA Cyclone Характеристическая вязкость полимера EP4CE6 EP4CE10 FPGA доска + USB бластер + 7 дюймов TFT ЖК-дисплей + 16bit VGA + OV7670 Камера
Характеристики:
Основной чип использует пакет QFP чип, по сравнению с BGA пакет, легче научиться, легче отлаживать.
Основной чип шпильки все нарисованы до 2,54 мм pitch pins, масштабируемость отличается прочностью.
Каждый совет по разработке был тщательно протестирован перед отправкой, качество гарантировано.
Макетная плата оснащена прозрачной защитной пластиной, антистатической пылью
Продукт содержит usb-бластер, который может использоваться для загрузки программ для FPGA.
Продукт содержит usb-кабель, который может использоваться для питания платы разработки.
Мы предоставляем спецификации, схемы, образцы программ и программного обеспечения. Мы отправим вам ссылку OneDrive для загрузки этих файлов.
Параметры:
1.Основной чип:ALTERA Cyclone IVEP4CE6E22C8N или EP4CE10E22C8N.
2.Конфигурация памяти:
1) плата с 16 Мбит EPCS16N конфигурация чип, пользователь может загрузить и отладки программы товара через интерфейс JTAG или как интерфейс.
2) плата с 64 Мбит SDRAM, поддержка SOPC, NIOSII development.
3.Чип регулятора напряжения:
1) с помощью 1117-3,3 V регулятор напряжения чип, для того чтобы обеспечить 3,3 V напряжение на выходе.
2) Используйте чип регулятора напряжения 1117-1,2 в для обеспечения напряжения сердечника FPGA.
3) с помощью 1117-2,5 V регулятор напряжения чип, для того чтобы обеспечить PLL напряжение на выходе.
4.Входное напряжение:5 в постоянного тока Плата также может питаться через usb-интерфейс.
5.Интерфейс отладки и загрузки программы:
1) интерфейс JTAG: загрузка. SOF файл, скорость быстрая. Отсутствие потери данных после отключения питания.
2) как интерфейс: загрузка. Файл POF. Отсутствие потери данных после отключения питания.
6.Расширительный интерфейс:Приводит к все колышки для основной чип, 2,54 мм шаг.
7.Размер:136 мм * 106 мм
Периферийные интерфейсы и ресурсы:
1. 1 кнопка выключателя питания, 1 кнопка сброса, 4 клавиши пользователя.
2. 4 светодиодный диоды.
3. 4-разрядный трубки.
4. 4-значный DIP-переключатель.
5. 1 зуммер.
6. Интерфейс PS2.
7. Последовательный порт RS232
8. 1*20 контактный ЖК-разъем, поддержка ЖК-1602, ЖК-12864, TFT ЖК-дисплей.
9. Точное Регулируемое сопротивление, регулируемая ЖК-подсветка.
10. Чип датчика температуры LM754A.
11. Интерфейс VGA.
12. I2C серийный EEPROMAT24C08, для IIC bus experiment
13. Инфракрасный приемный модуль.
14. Последовательный порт RS232.
15. Приводит к все колышки для основной чип, 2,54 мм шаг.

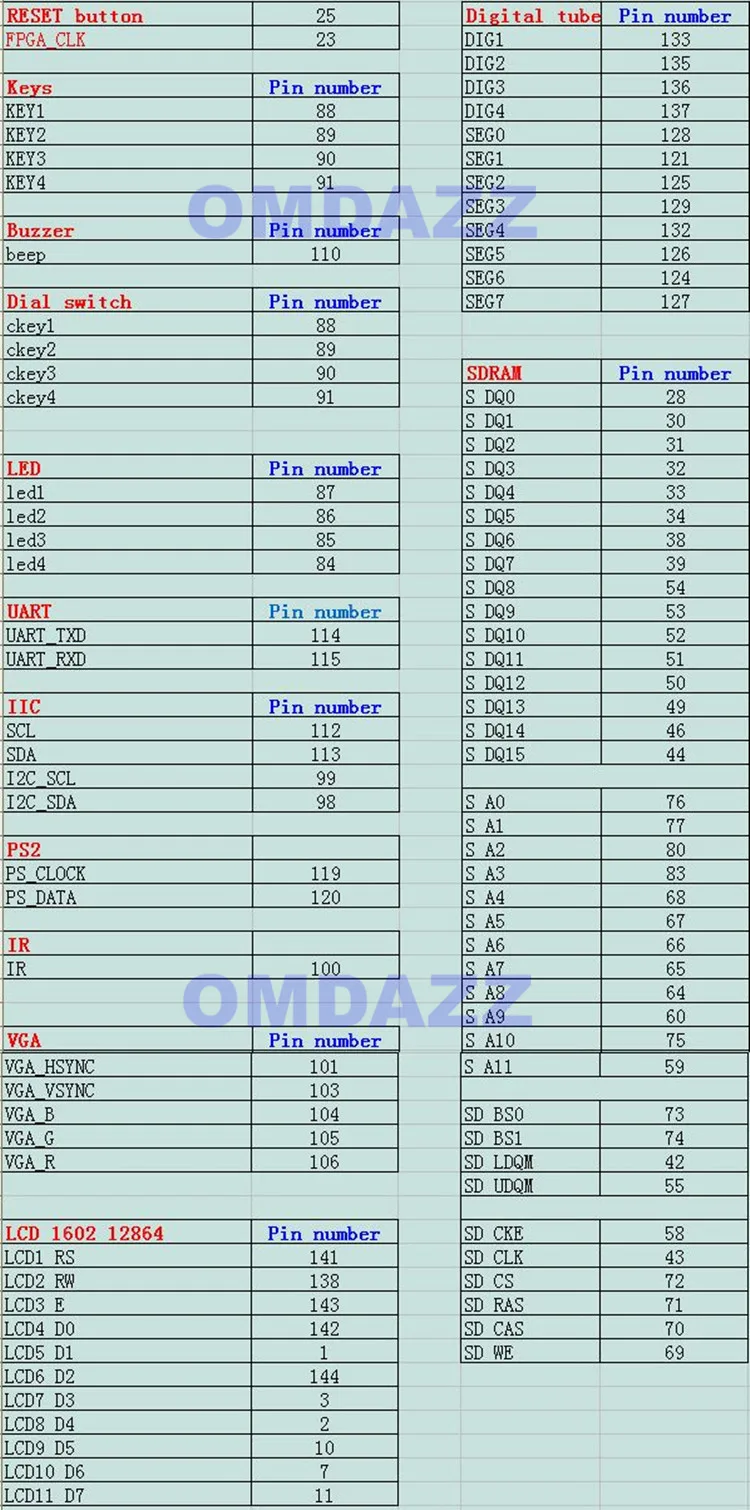

Список контактов:
Соединительная плата:

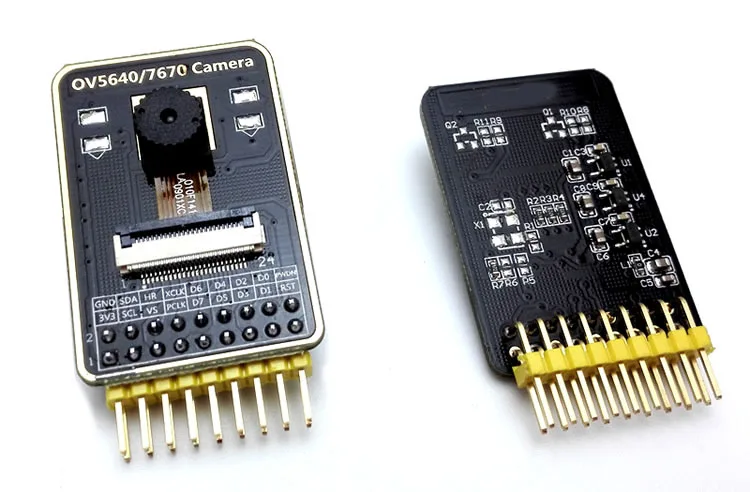

OV7670 Модуль камеры:

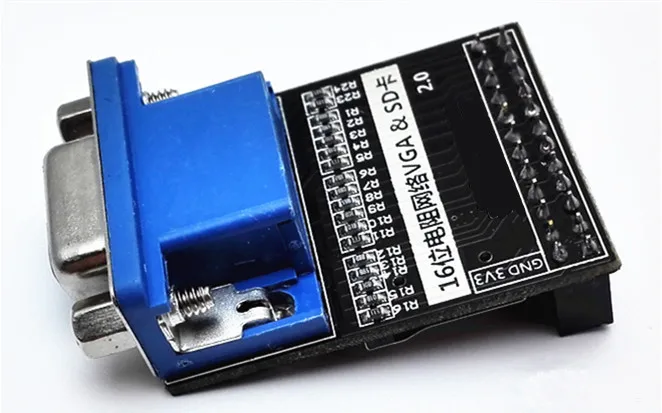

Модуль VGA:
16 бит истинного цвета, поддержка 65536 цветов
Модуль VGA с разъемом для sd-карты
7 дюймов ЖК-дисплей:
ЖК-дисплей Размер 7,0 дюймов (диагональ)
Драйвер элемента a-Si TFT активная матрица
Разрешение 800X3(RGB)X480
Режим отображения обычно белый, трансмиссионный
Точка шаг 0,0635 (W)X0.1905(H) мм
Активная площадь 152,4 (Ш) X91.44 (В) мм
Размер модуля 165(W)X104(H)X5.5(D) мм Примечание 1
Антибликовая обработка поверхности
Цветовая гамма-полоска
Цифровой интерфейс (TTL)
Потребляемая мощность подсветки 2,500 Вт (Typ.) Примечание 2
Потребляемая мощность панели 0,825 Вт (Typ.) Примечание 3
Список доставки:

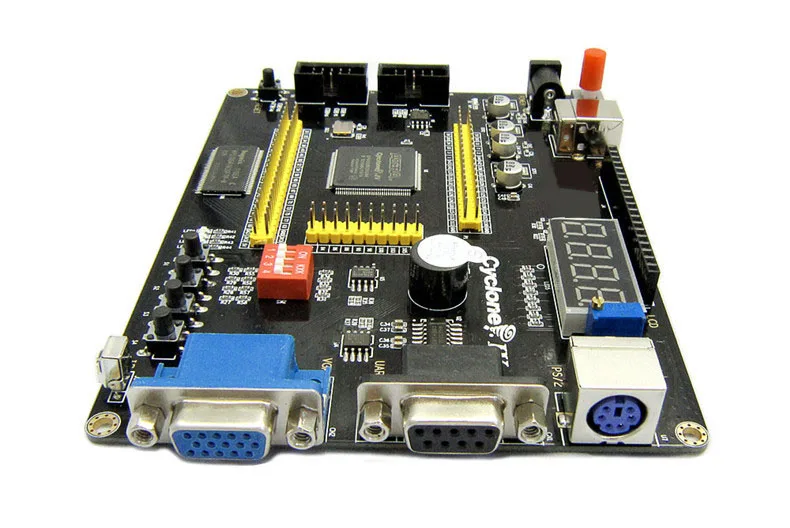

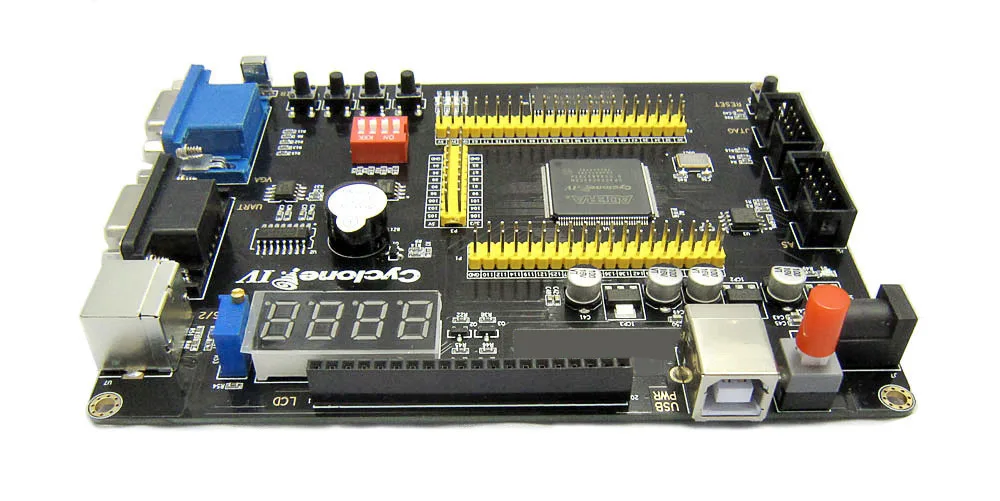

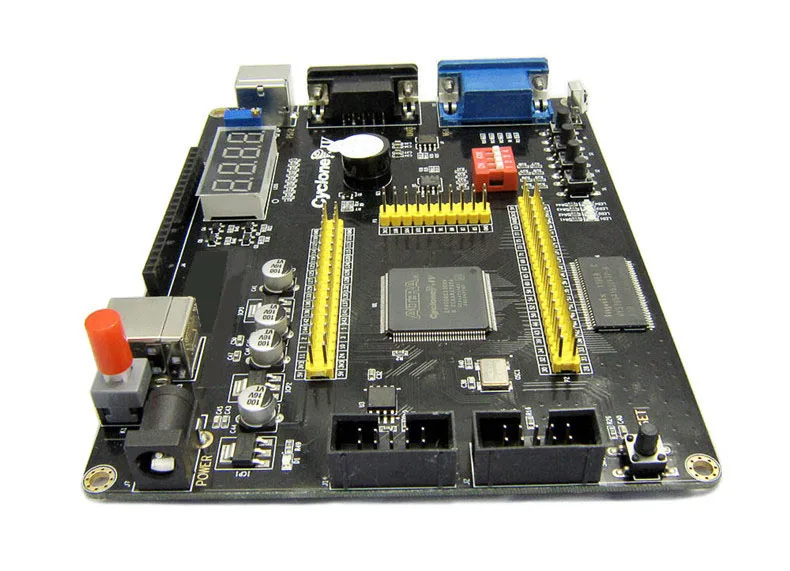

1 * EP4CE FPGA development board
1 * USB Blaster (используется для загрузки программ на FPGA)
1 * USB кабель (используется для источника питания)
1 * Соединительная плата
1 * VGA модуль
1 * OV7670 камера
1*7 дюймов ЖК-дисплей модуль
Файлы макетной платы: включают схемы, руководства, код программы (обратитесь в службу поддержки клиентов по ссылке для скачивания)
Упаковка:
Антистатический мешок + пузырчатая пленка + прочная картонная коробка
