FPGA-макетная плата ALTERA Cyclone IV EP4CE10 EP4CE6 NIOSII FPGA плата и USB программатор Blaster

Характеристики:

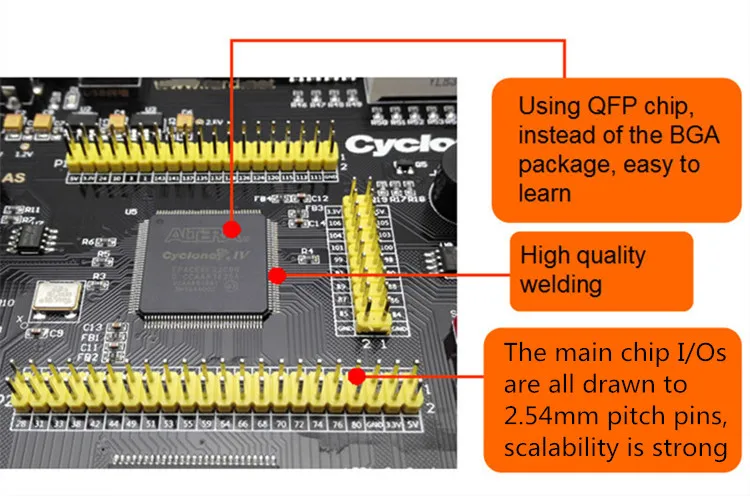

Основной чип использует Чип пакет QFP, по сравнению с пакетом BGA, легче освоить, легче отлаживать.

Все штифты с основным чипом рассчитаны на штифты с шагом 2,54 мм, Высокая масштабируемость.

Каждая макетная плата проходит тщательную проверку перед отправкой, качество гарантировано.

Макетная плата оснащена прозрачной защитной пластиной, антистатической пылью

Изделие содержит бластер Altera USB, который можно использовать для скачивания программ для FPGA.

Изделие содержит USB-кабель, который можно использовать для питания макетной платы.

Если вам нужна БесплатнаяИнфракрасныйПульт дистанционного управления, пожалуйста, оставьте сообщение. В пульте дистанционного управления есть батарейка, если вам нужна батарея, пожалуйста, выберитеAliExpress Стандартная доставка.Другие способы логистики не могут отправить аккумулятор, поэтому, если вы выберете другие способы логистики, мы не отправим аккумулятор.

Мы предоставляем техническое описание, схемы, образцы программ и программного обеспечения. Мы отправим вам ссылку на OneDrive для загрузки этих файлов.

Параметры:

1.Основной чип:ALTERA Cyclone IV EP4CE10E22C8N или EP4CE6E22C8N.

2.Конфигурация памяти:

1) плата с чипом серийной конфигурации EPCS16N 16 Мбит, пользователь может загрузить и отладить код программы через интерфейс JTAG или в качестве интерфейса.

2) плата с 64 Мбит SDRAM, поддержка SOPC, NIOSII разработка.

3.Чип регулятора напряжения:

1) используется чип регулятора напряжения 1117-3,3 В для обеспечения выходного напряжения 3,3 В.

2) используется чип регулятора напряжения 1117-1,2 в для обеспечения напряжения ядра FPGA.

3) используется чип регулятора напряжения 1117-2,5 в для обеспечения выходного напряжения PLL.

4.Входное напряжение:Постоянный ток 5 В. Плата также может питаться через USB-интерфейс.

5.Интерфейс отладки и загрузки программ:

1) интерфейс JTAG: скачать. SOF файл, скорость быстрая. Отсутствие потери данных после сбоя питания.

2) как интерфейс: скачать. Файл POF. Отсутствие потери данных после сбоя питания.

6.Интерфейс расширения:Ведет ко всем штырям основного чипа, расстояние 2,54 мм.

7.Размер:136 мм * 106 мм

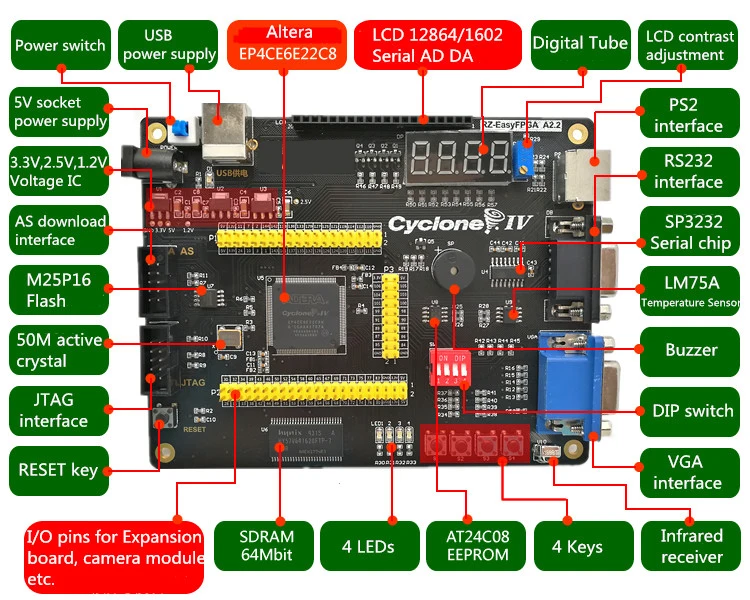

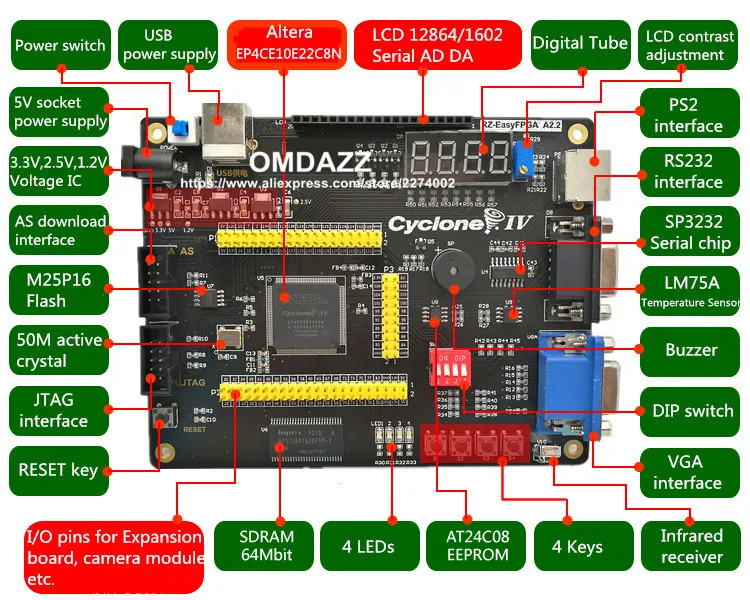

Периферийные интерфейсы и ресурсы:

1. 1 самоблокирующийся кнопка выключателя питания, 1 клавиша сброса, 4 клавиши пользователя.

2. 4 светодиода.

3. 4-значная трубка.

4. 4-значный DIP-переключатель.

5. 1 зуммер.

6. Интерфейс PS2.

7. Последовательный порт RS232

8. 1*20 контактный ЖК-разъем, Поддержка LCD 1602, LCD 12864, TFT LCD.

9. Точное Регулируемое сопротивление, регулируемая ЖК-подсветка.

10. Чип датчика температуры LM754A.

11. Интерфейс VGA.

12. Серия I2C EEPROMAT24C08, для эксперимента с шиной IIC

13. Инфракрасный приемный модуль.

14. Последовательный порт RS232.

15. Ведет ко всем штырям основного чипа, расстояние 2,54 мм.

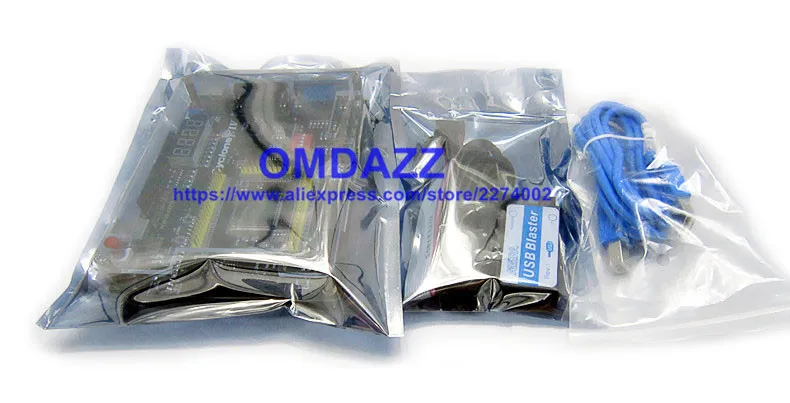

Список доставки:

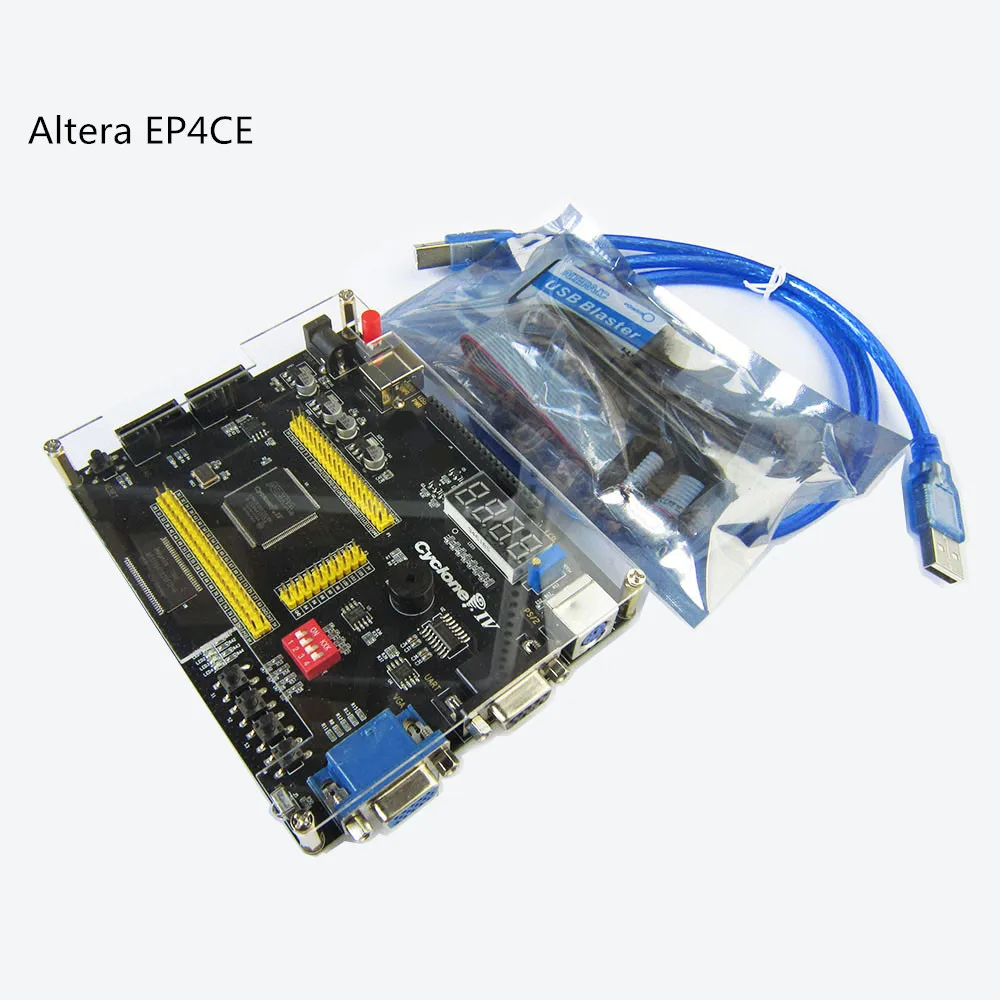

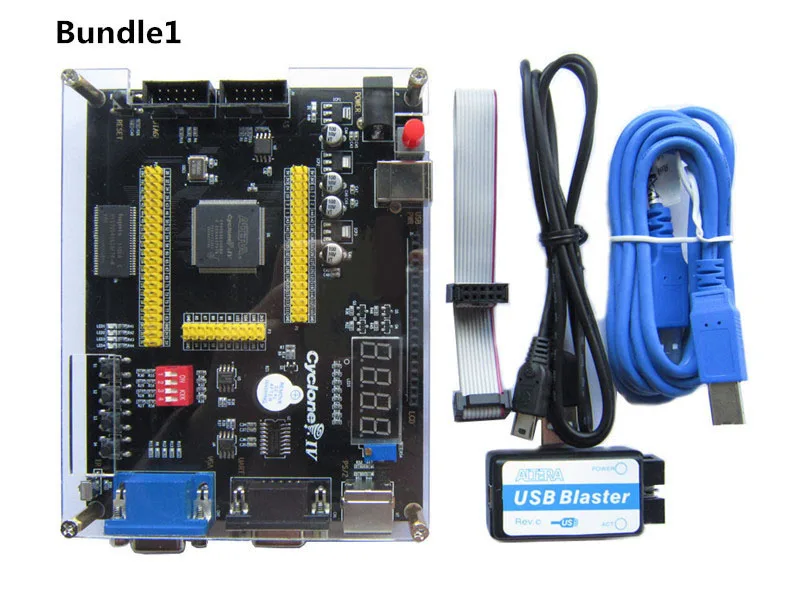

1 * FPGA ALTERA EP4CE10 или EP4CE6 макетная плата

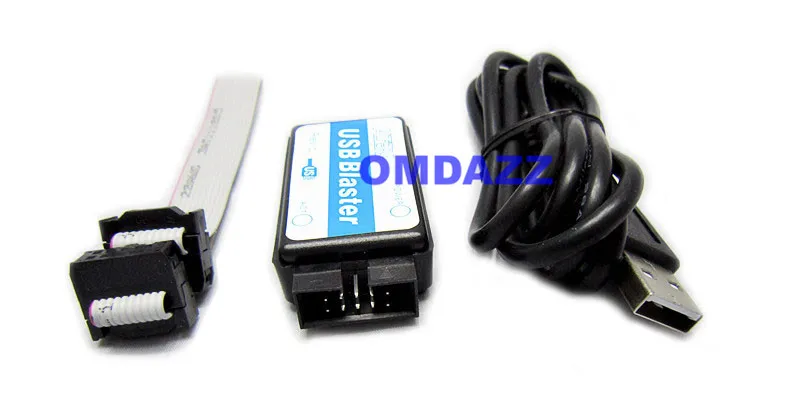

1 * USB бластер (используется для загрузки программ на FPGA)

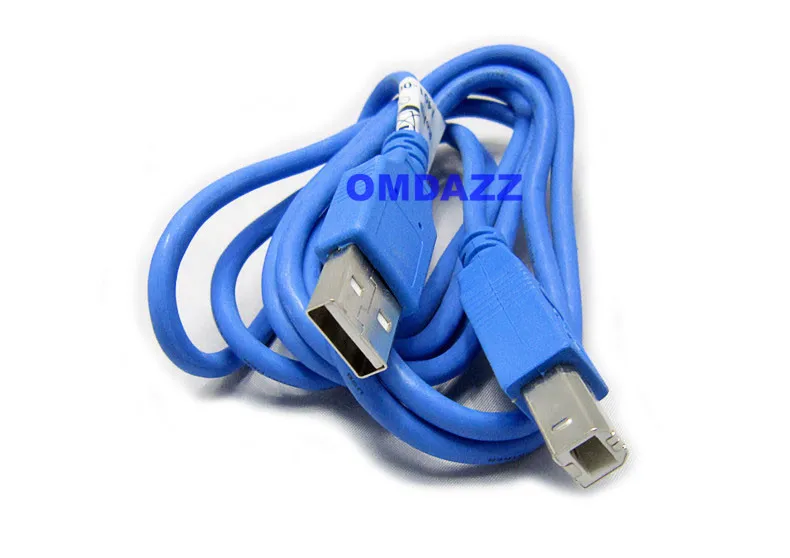

1 * USB-кабель (используется для блока питания)

Файлы макетной платы: включая схемы, руководства, код программы (обратитесь в службу поддержки клиентов за ссылкой для скачивания)

Упаковка:

Антистатический пакет + пузырчатая пленка + прочная картонная коробка

Другие макетные платы FPGA:
