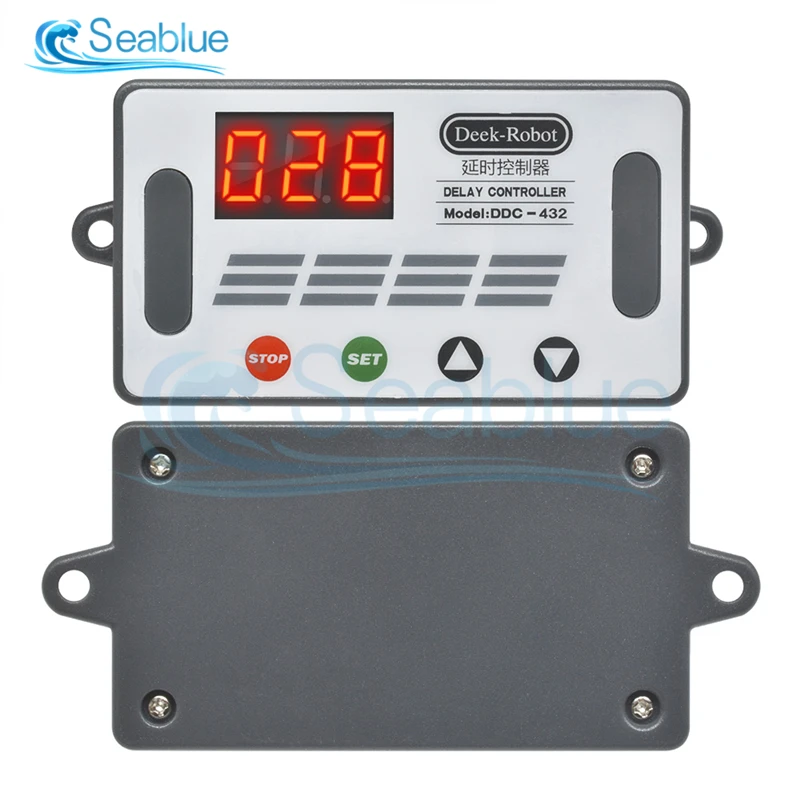

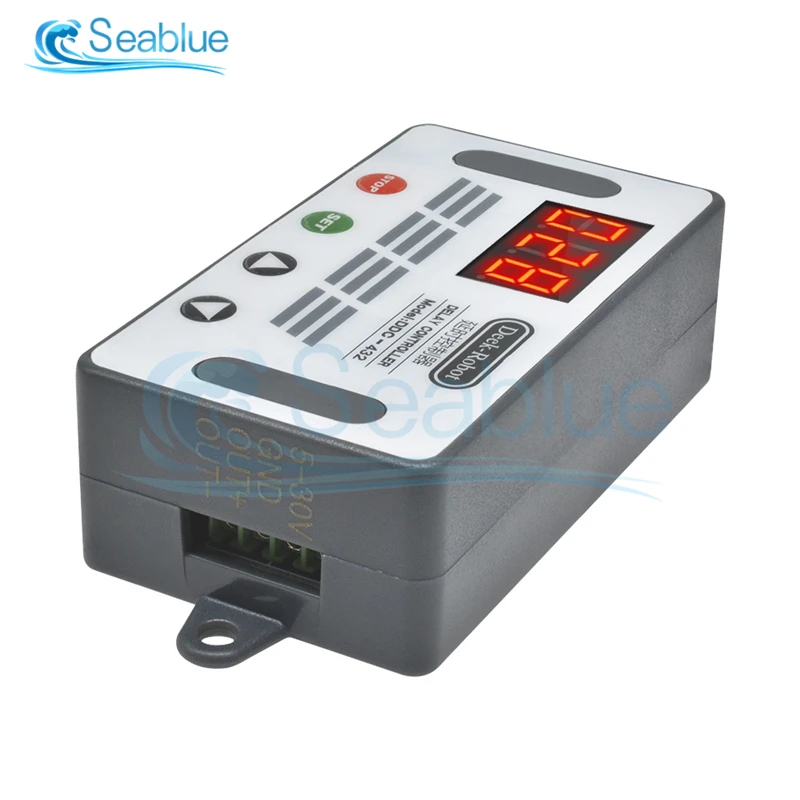

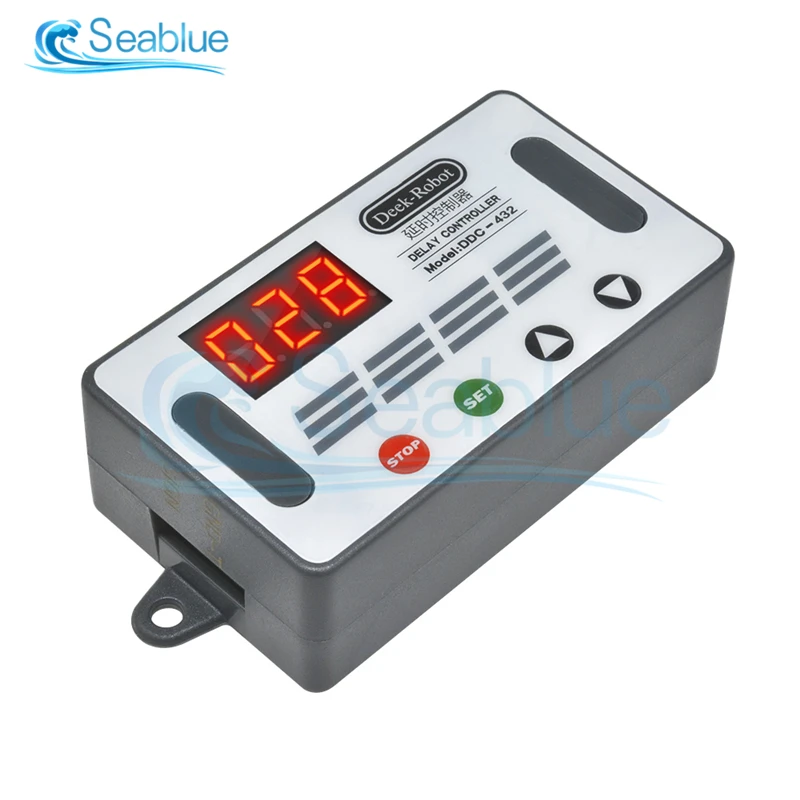

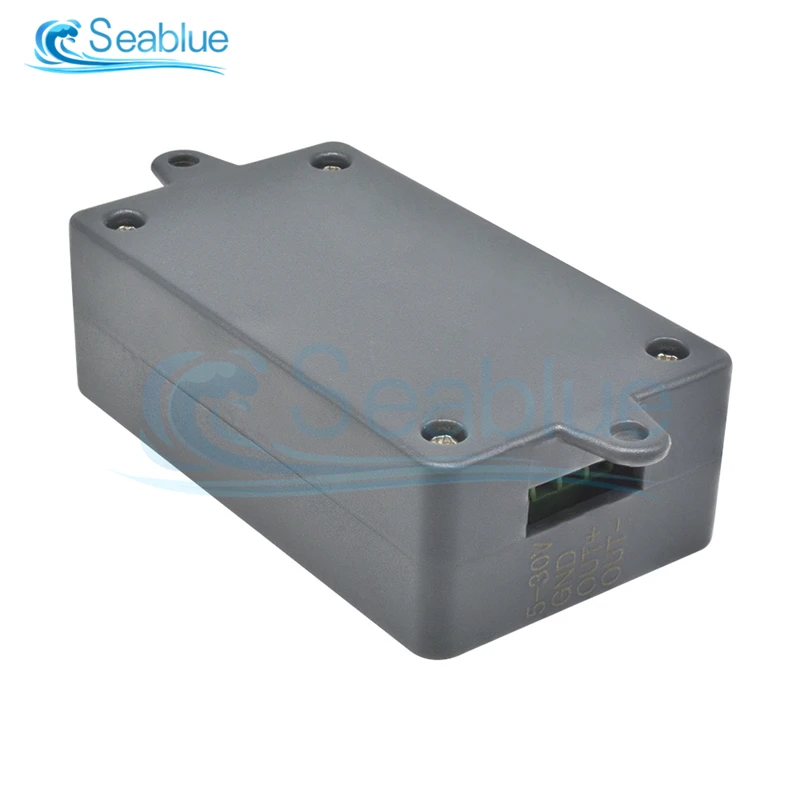

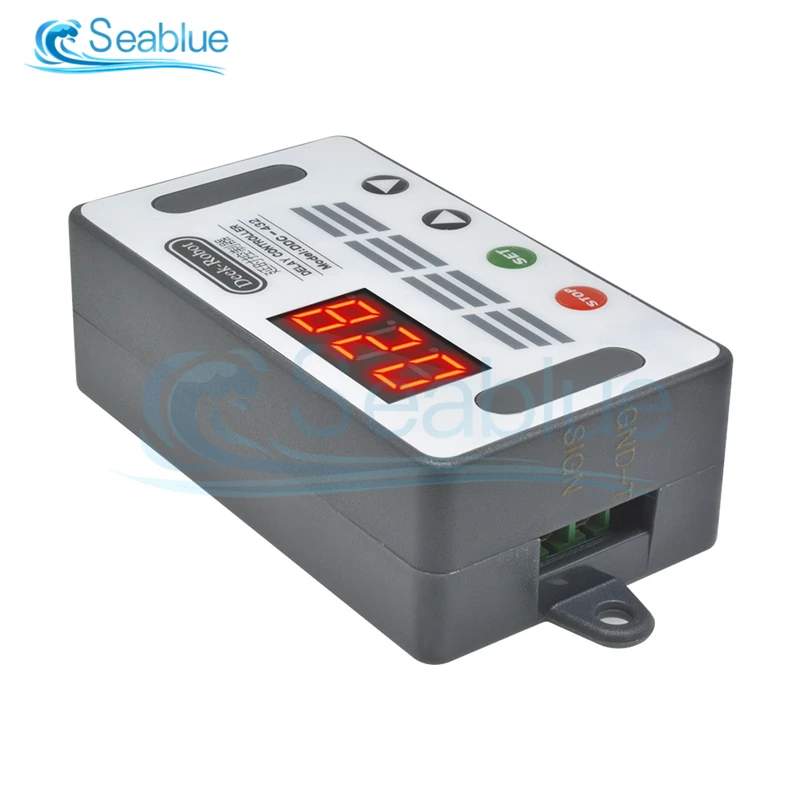

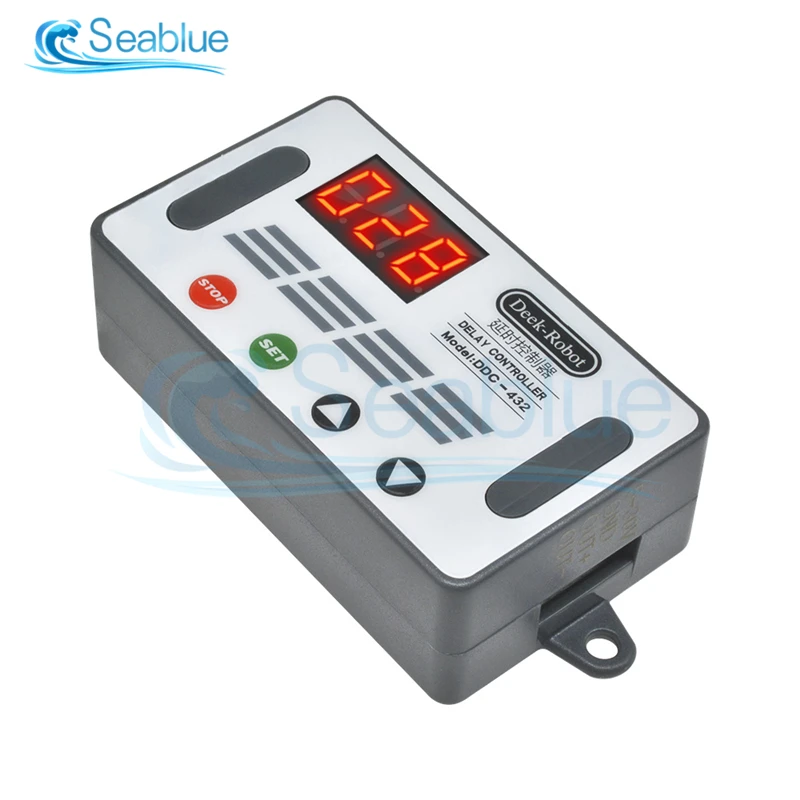

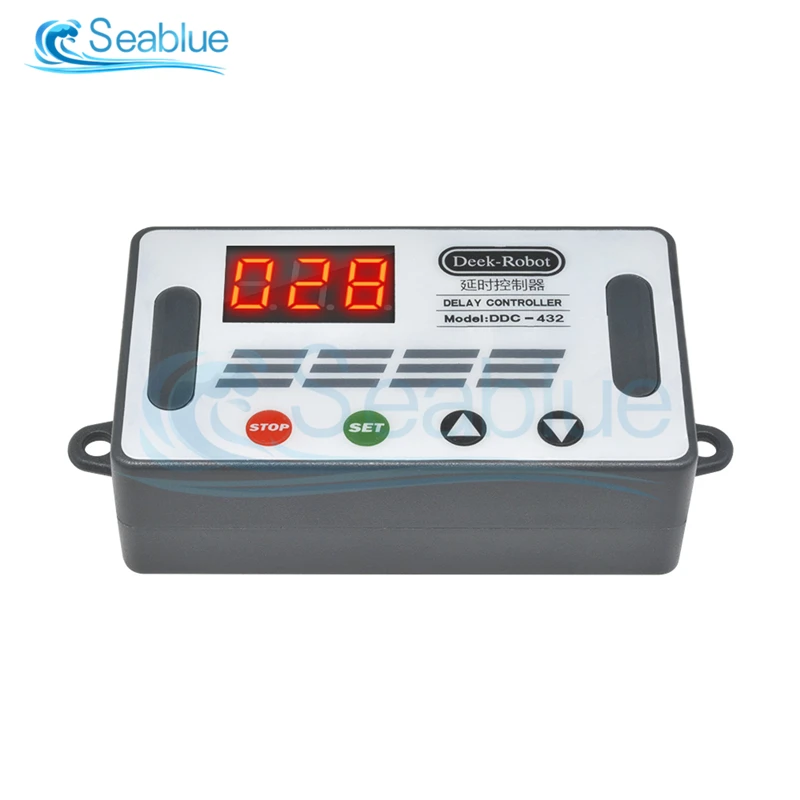

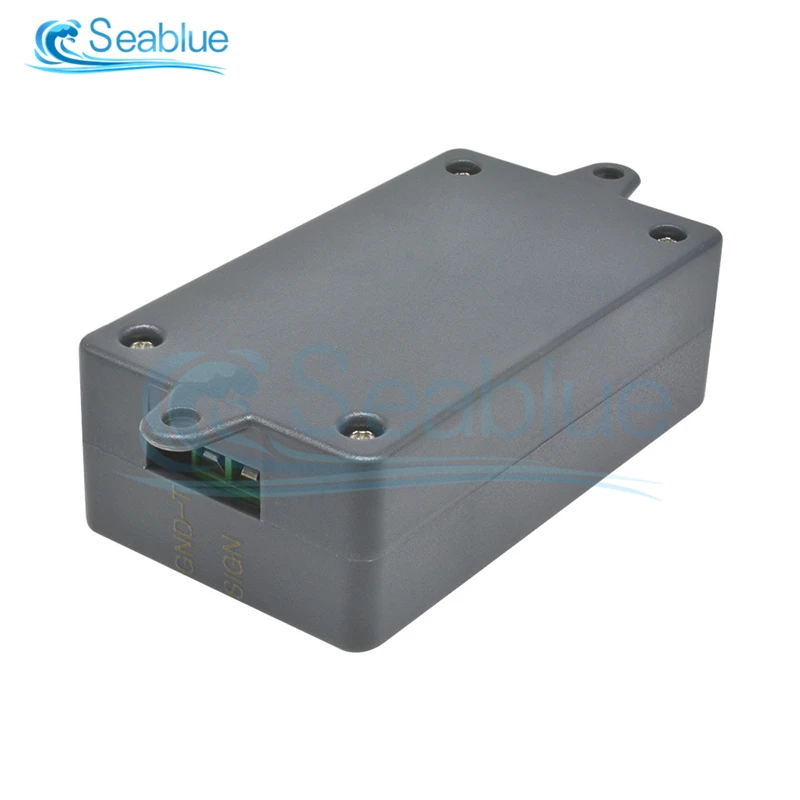

DDC-432 двойной МОП-светодиодный цифровой задержки Управление; Реле задержки времени цикл запуска таймер задержки переключатель времени Управление модуль DC 5V-30V

Описание:Двойной МОП-параллельный активный выход, низкое внутреннее сопротивление, больший ток, сильный интерфейс питания, четкий и простой, мощный, одна кнопка аварийной остановки функция (кнопка остановки), с защитой обратного соединения, обратное соединение не горит, отключение памяти. Увеличенный режим сна, после включения, без работы в течение 5 минут, автоматическое выключение дисплея, пробуждение любой кнопки! Вы можете задать различные параметры OP, CL, LOP, эти параметры независимы друг от друга, сохранить параметры настройки автоматически, сохранить и другие функции, почти удовлетворить все потребности!Характеристика:Рабочее напряжение: DC5V-DC30V (защита от широкого напряжения)Источник сигнала триггера: высокоуровневый триггер DC 3,0 V-24V сигнал заземления и системы заземления для улучшения способности системы анти-помех может также короткое замыкание землиВыходная мощность: постоянный ток 5в-36в, постоянный ток 15А при нормальной температуре, мощность 400 Вт! При условии дополнительного тепловыделения максимальный ток может достигать 30AРазмер изделия: 64 мм * 35 мм * 19,3 ммМонтажное отверстие: диаметр 3 ммРабочая температура: -40 °C ~ 85 °CРежим работы:Режим P1: после срабатывания сигнала транзистор MOS включается во время работы, а затем выключается; В режиме OP следующая операцияP1.1: сигнал срабатывает снова.P1.2: Сигнальные триггеры повторно настроеныP1.3: сигнал запускает сброс снова, трубка MOS отключена, и время остановлено.P-2: подайте сигнал триггера, после отключения транзистора MOS от времени CL транзистор MOS включается время OP. После завершения синхронизации транзистор MOS отключен.P3.1: подайте сигнал триггера, после того, как транзистор MOS включит время OP, трубка MOS выключает время CL, затем циклирует вышеуказанное действие, сигнал снова приводится в цикле, трубка MOS отключена, время остановлено; Количество циклов (LOP) Может быть установлен.P3.2: Нет необходимости триггера сигнала после включения питания, трубка MOS включается в режиме OP, трубка MOS отключает CL время, петля выше действий; Номер петли (LOP) может быть установленP-4: Функция удержания сигнала, если есть сигнал триггера, время очищено, транзистор MOS остается на; Когда сигнал исчезает, транзистор MOS отключен после синхронизации OP; во время синхронизации, есть сигнал и время очищается.Режим включения реле:ВКЛ: трубка MOS допускается проводить во время проведения операцииСкидка: трубка MOS отключена, всегда выключенаКороткое нажатие кнопки СТОП на главном интерфейсе для включения и выключения. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. Эта функция является функцией аварийной остановки. Одна кнопка используется для открытия и закрытия трубки MOS.Режим сна (нажмите кнопку стоп, чтобы просмотреть текущий режим)C-P режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей, программа работает нормально.О-Д нормальный режим: цифровая трубка всегда на дисплееНажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите, чтобы переключить C-P и состояние O-d. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу.Диапазон времени:Как выбрать диапазон времениПосле установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации.XXX. Десятичная точка находится в одном месте, диапазон времени: от 1 секунды до 999 секундX X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секундX. Десятичная точка полностью освещена, диапазон времени от 1 минуты до 999 минут.Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до десяти знака после запятой, и цифровая трубка отображает 03,2.Описание параметра: OP on time, CL off time, LOP cycle number 1-999 раз, "---" означает бесконечную петлюЭти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, когда в режиме on-time OP установлено 5 секунд в P1.1, пользователь хочет переключиться в режим P1.2, затем при входе в настройки P1.2 соответствующие параметры, ОП также будет 5 секундДисплей ing 000 на главном интерфейсе и нажатие кнопки SET покажет OPL, LOP и соответствующее время XXXЕсли только OP в режиме, например mode P1.1, P1.2, P1.3, то короткая Кнопка Нажмите SET будет отображать только OP и соответствующее времяЕсли режим имеет OP, CL, LOP, такой как mode P3.1, P3.2 короткая Кнопка нажмите SET, отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующие временаПосле настройки режима очень удобно просматривать параметры, установленные в режиме тока, нажав кнопку set на главном интерфейсе.Как установить параметры:Сначала Определите режим работы трубки MOSВ соответствии с режимом работы трубки MOS, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс «нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите», чтобы войти в режим. Выберите интерфейс, нажмите кнопку вверх, вниз, чтобы выбрать режим, который будет установлен P1.1 ~ P-4После выбора режима (например, P3.2) нажмите кнопку set, чтобы задать соответствующий параметр. В это время параметр, который будет установлен, будет мигать в режиме ON time, CL OFF time, LOP cycle number «---» означает неограниченный. Вторичный цикл, через вверх, вниз для регулировки значения параметра, поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); после установки значения параметра выберите положение десятичной точки, коротко нажав кнопку стоп, выберите диапазон синхронизации (Соответствующего времени 0,1 секунд до 999 минут); Короткое нажатие на кнопку «установить», чтобы установить следующий параметр в текущем режиме процесс такой же, как и вышеПосле установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд для освобождения, режим set в настоящее время будет мигать, затем вернитесь к основному интерфейсу и Установите параметры успешно.Основной интерфейс: «000» (без запятой) отображается, когда трубка MOS не работает, а трубка MOS имеет десятичную точку в рабочем состоянии, что является чистым.Интерфейс выбора режима: Нажмите и удерживайте кнопку «SET» для входа, после завершения настройки нажмите кнопку «SET» для выхода, вернитесь к основному интерфейсу.Посылка включает в себя:1 x DC 5V-30V двойной МОП-реле задержки времени Триггер Высокий уровень светодиодный цифровой Дисплей время цикла таймер задержки переключатель цепи 12V 24V 0-999
