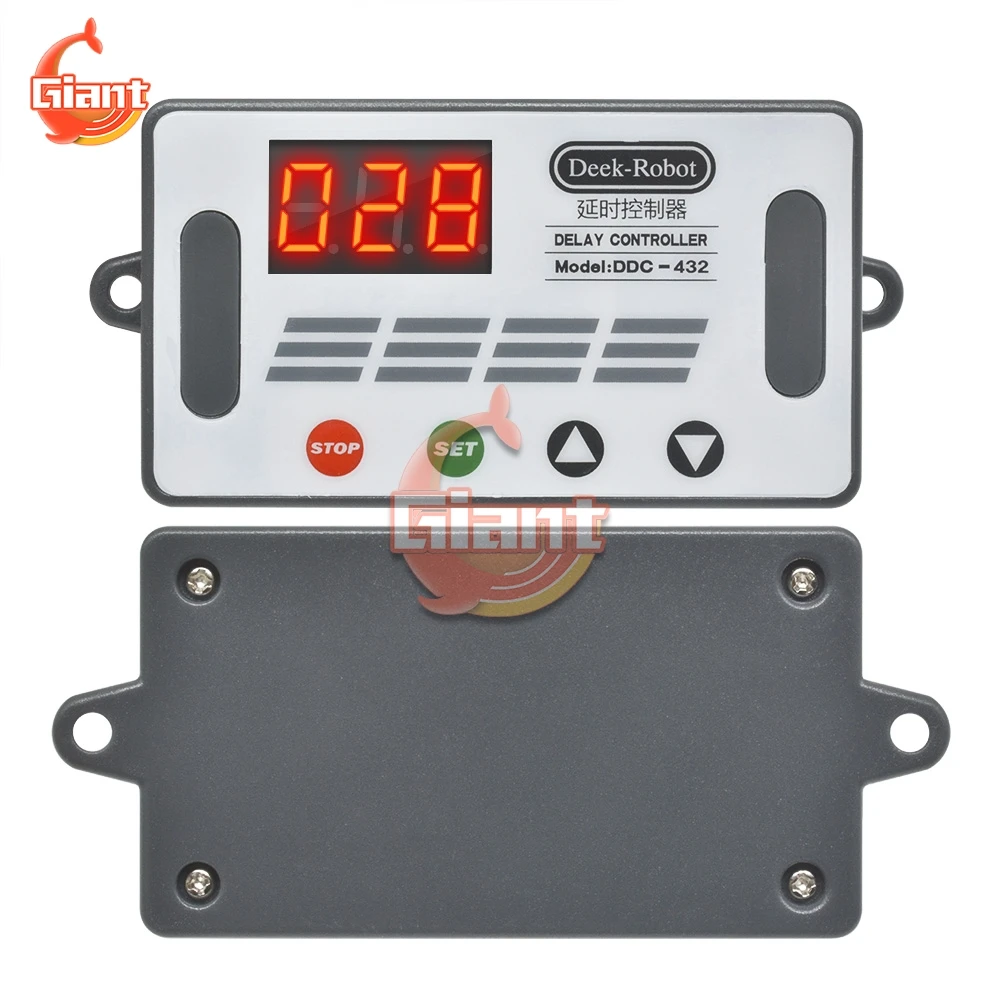

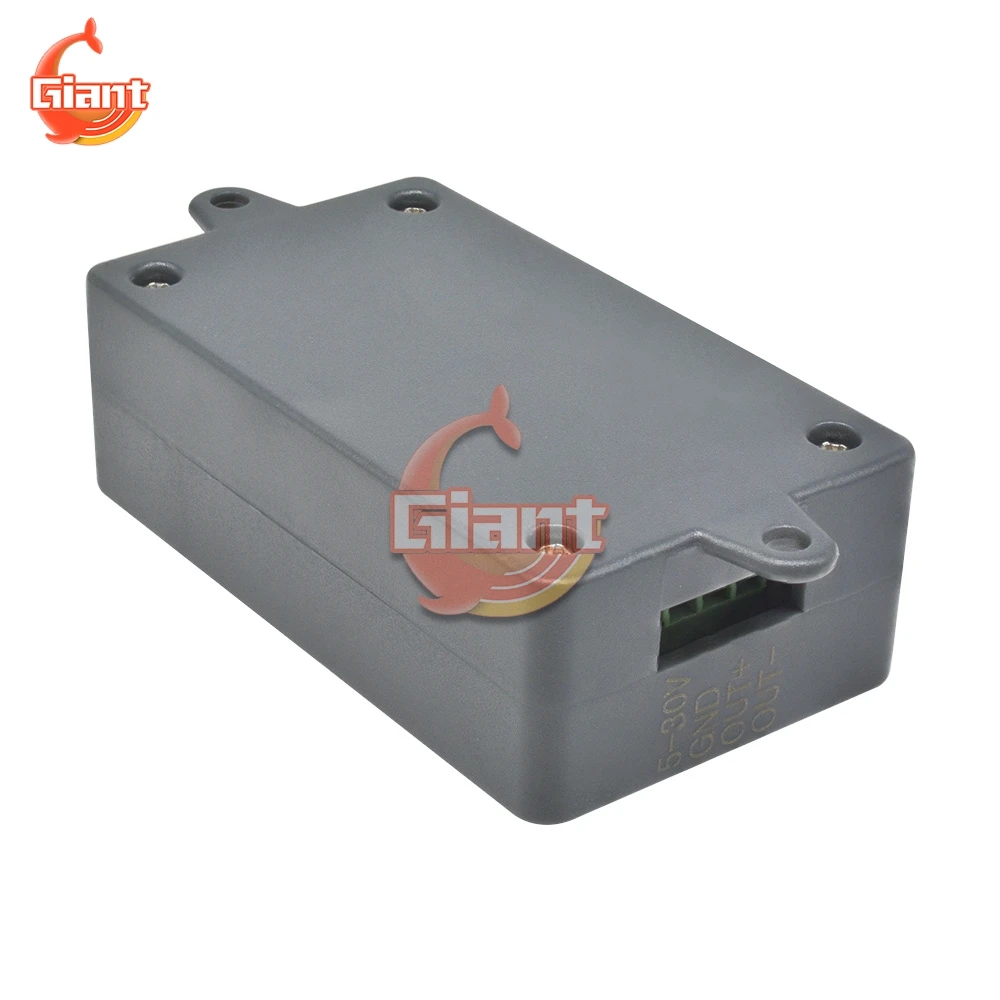

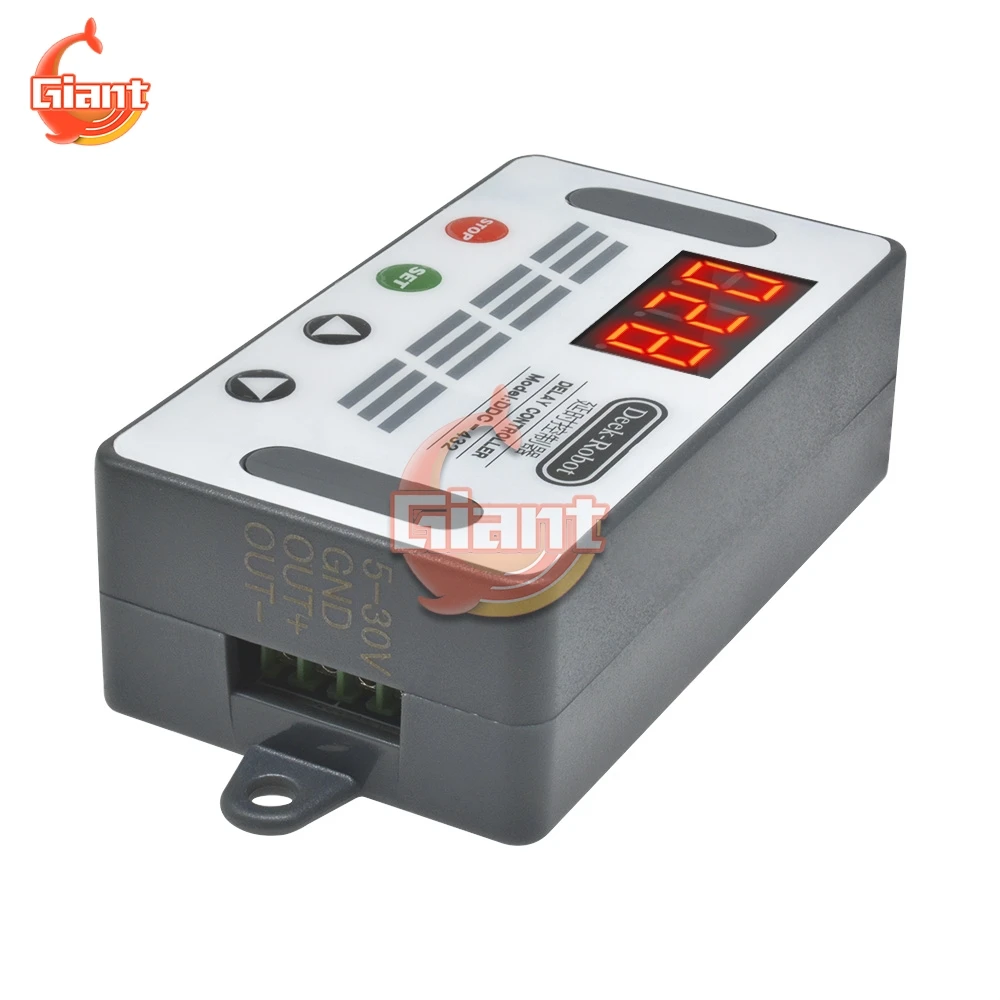

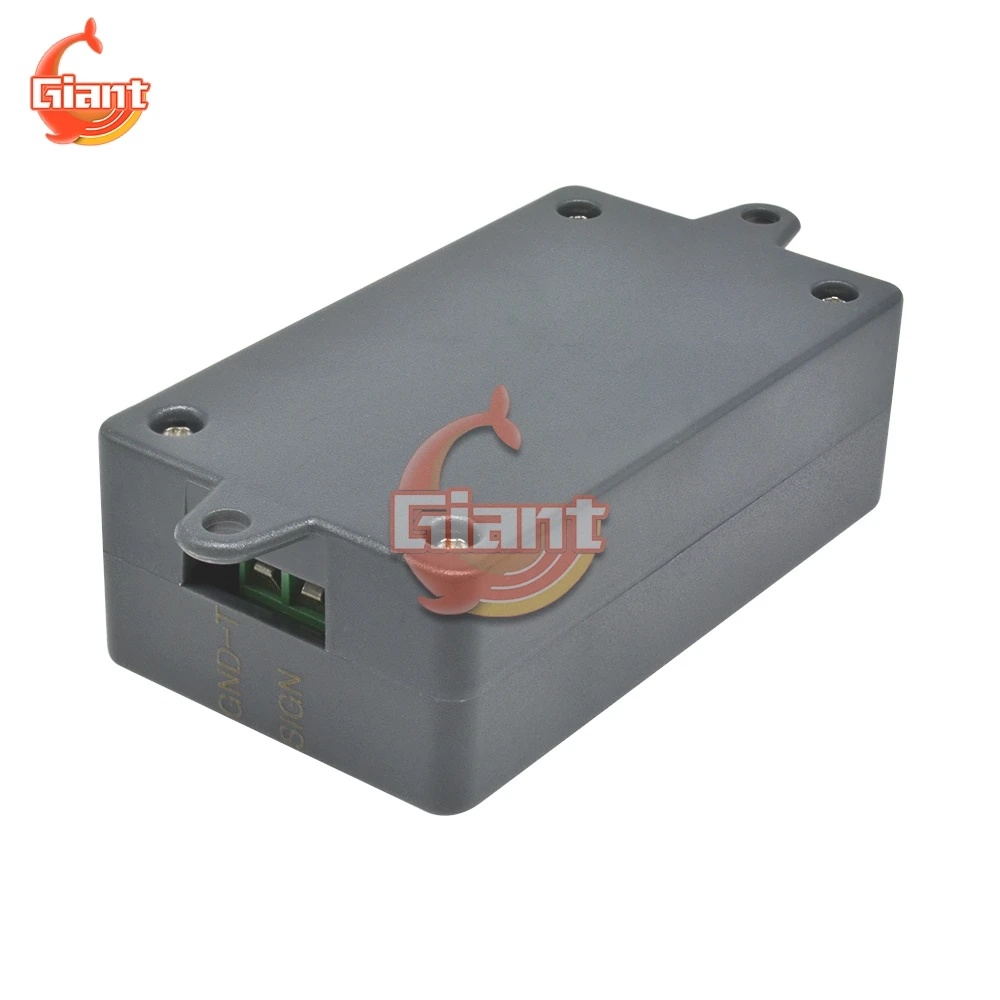

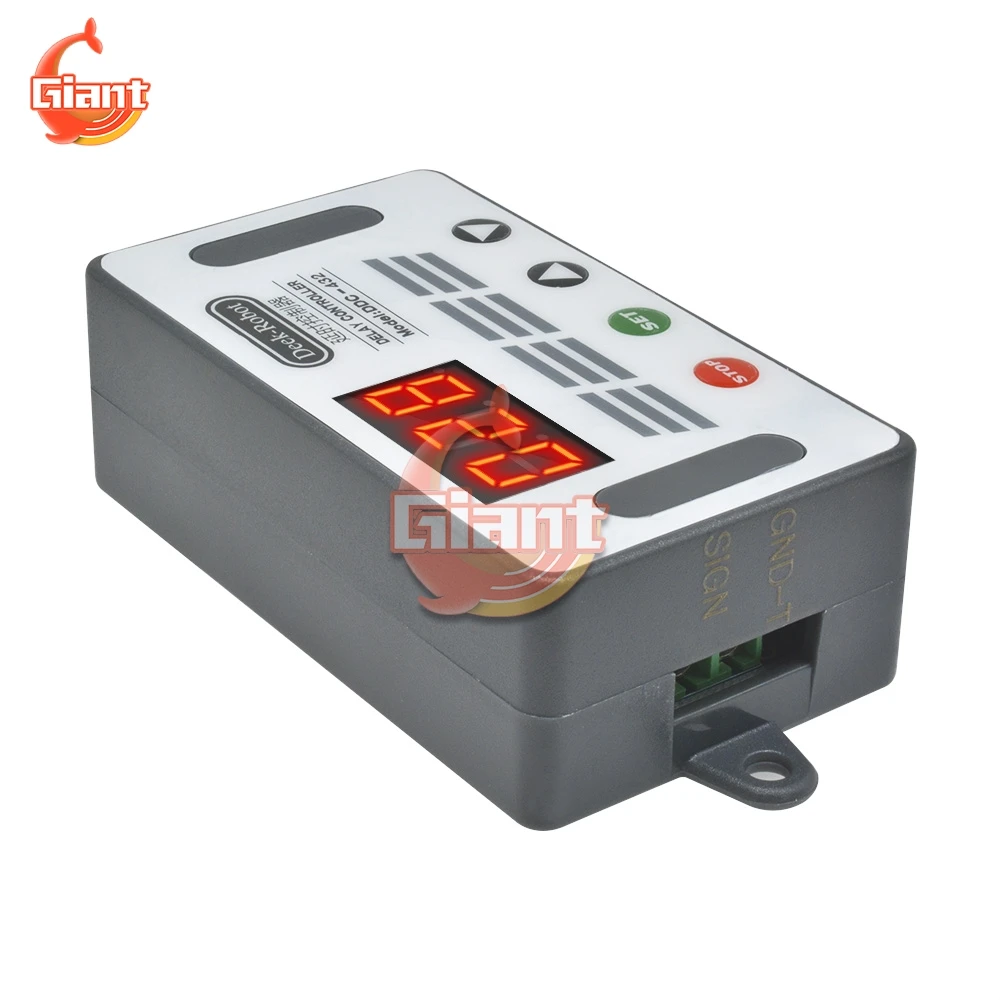

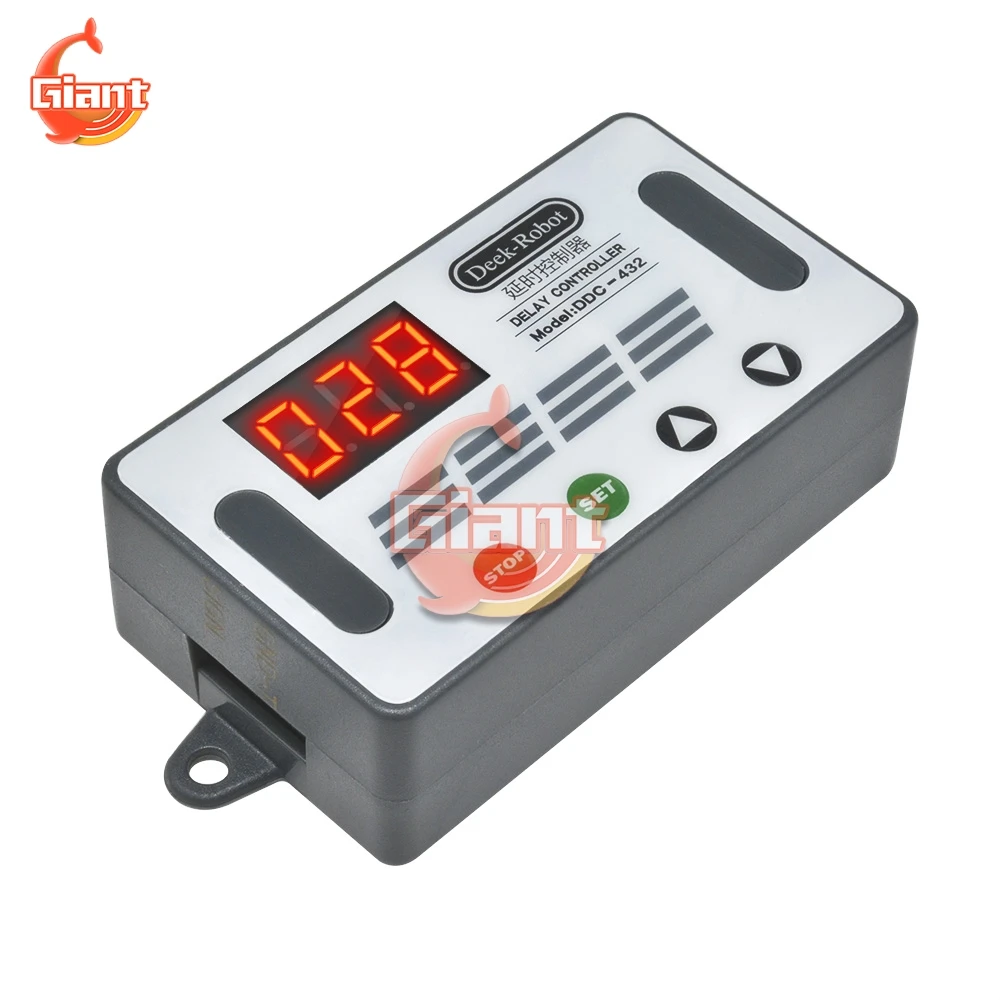

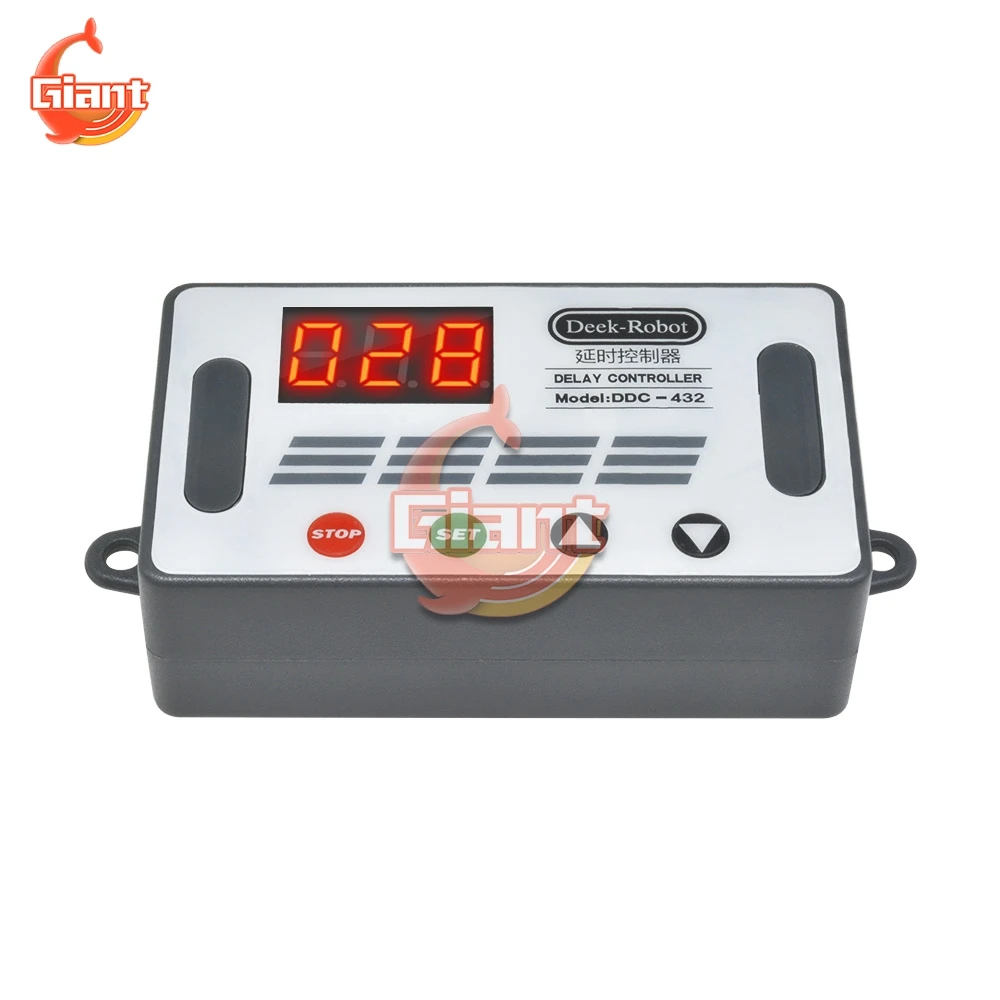

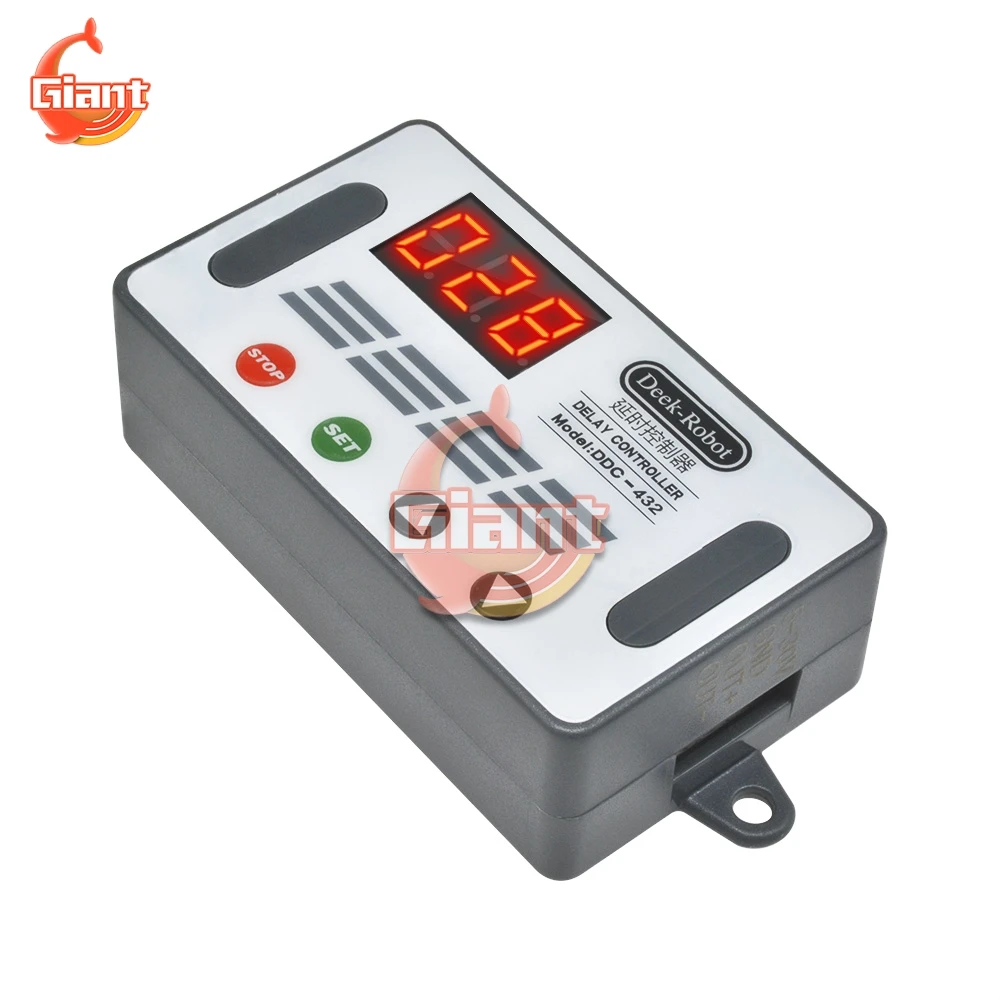

Двойной МОП-DC 5 В до 30 в реле задержки времени 3 Бит Цифровой светодиодный дисплей 4 переключателя управления задержка времени управление модуль ler с Чехол

Двойной МОП-параллельный активный выход, низкое внутреннее сопротивление, более высокий ток, мощная мощность, четкий и простой интерфейс, мощная функция, функция аварийной остановки с одним ключом (кнопка остановки), с защитой обратного соединения, обратное соединение не горит, отключение памяти. Увеличение после включения режима сна, без какой-либо операции в течение 5 минут, дисплей автоматически отключается, и любой ключ разбудится! Различные параметры OP, CL, LOP могут быть установлены. Эти параметры независимы друг от друга, и настройки сохранены отдельно. Почти соответствует всем потребностям!

Рабочее напряжение: DC5V-DC30V (широкая Защита от перенапряжения)Источник сигнала триггера: высокоуровневый триггер постоянного тока 3,0 V-24V сигнал заземления не является общим для системы земли, чтобы улучшить способность системы от помех, вы также можете самостоятельно использовать короткое замыкание

Выходная мощность: постоянный ток 5 В-36 в, постоянный ток 15 А при нормальной температуре, мощность 400 Вт! При дополнительных условиях охлаждения максимальный ток может достигать 30A

Размер изделия: 64 мм * 35 мм * 19,3 ммМонтажное отверстие: диаметр 3 ммРабочая температура: -40 ℃ ~ 85 ℃

Режим работы:

Режим P1: после срабатывания сигнала трубка MOS включается в течение времени OP, а затем выключается; Во время OP следующие операцииP1.1: Сигнальные триггеры недопустимы сноваP1.2: сигнал срабатывает снова для повторного использованияP1.3: сигнал запускает сброс снова, трубка MOS отключена, и время остановленоP-2: подайте сигнал триггера, после того, как трубка MOS выключена время CL, трубка MOS включается время OP, после завершения синхронизации, отсоедините трубку MOSP3.1: подайте сигнал триггера, после того, как трубка MOS включена в течение времени OP, трубка MOS отключается для времени CL, а затем происходит циклическое действие выше. Сигнал снова приводится в цикле, трубка MOS выключена, и время остановлено; Количество циклов (LOP) может быть установленоP3.2: не требуется триггерный сигнал после включения питания, трубка MOS включается в режиме OP, трубка MOS выключает время CL, циклирует вышеуказанные действия; Может быть установлен номер цикла (LOP)P-4: Функция удержания сигнала, если есть сигнал триггера, время очищается, и трубка MOS остается включенной; Когда сигнал исчезает, трубка MOS отключена после синхронизации OP; во время синхронизации, есть другой сигнал, время очищено

Режим включения реле

ВКЛ: трубка MOS может быть включена во время работыСкидка: трубка MOS запрещена к использованию, и она всегда выключенаКороткое нажатие кнопки СТОП на главном интерфейсе для включения и выключения. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. Эта функция является функцией аварийной остановки. Одна клавиша открывает закрытую трубку MOSРежим сна (нажмите кнопку стоп, чтобы просмотреть текущий режим)C-P режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей, и программа работает нормальноОбычный режим O-d: цифровая трубка всегда включена и отображаетсяНажмите и удерживайте кнопку стоп в течение 2 секунд и отпустите ее, чтобы реализовать переключатель между C-P и O-d состояниями. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу

Диапазон времени

Как выбрать диапазон времениПосле установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизацииXXX. Десятичная точка в единичных цифрах, диапазон времени: от 1 секунды до 999 секундX X.X Десятичная точка в десять знака после запятой, диапазон времени: 0,1 во-вторых ~ 99,9 секундX. Десятичная точка яркая, диапазон времени: 1 минута ~ 999 минутНапример, если вы хотите, чтобы установить OP до 3,2 секунд, затем переместите знака после запятой, относящиеся к х цифры, цифровая трубка отображает 03,2Описание параметра: OP on time, CL off time, LOP cycle number 1-999 раз, "---" означает бесконечные циклыЭти параметры независимы друг от друга, но эти параметры разделяются всеми режимами. Например, в режиме on-time OP устанавливается на 5 секунд при P1.1. Если пользователь хочет переключиться в режим P1.2, тогда, когда P1.2 настроен для установки соответствующих параметров, OP также будет 5 секундНа главном интерфейсе, дисплее 000, коротком наборе, он будет отображать OPCL, LOP и соответствующее время XXXЕсли есть только OPs в режиме, например mode P1.1, P1.2, P1.3, то короткое нажатие кнопки SET будет отображать только OP и соответствующее времяЕсли есть OP, CL, LOP в режиме, например, mode P3.1, P3.2, кнопка короткого нажатия будет отображать OP и соответствующее время, CL и соответствующее время, LOP и соответствующее времяПосле настройки режима, вы можете легко просмотреть параметры, установленные в режиме тока, нажав кнопку set на главном интерфейсе, что очень удобно

Как установить параметры

Сначала Определите режим работы трубки MOSВ соответствии с режимом работы трубки MOS, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), а затем Войти Основной интерфейс «удерживайте кнопку SET в течение 2 секунд и отпустите» для входа в режим выберите интерфейс, выберите режим, который будет установлен коротким нажатием кнопок вверх и вниз P1.1 ~ P-4После выбора режима, который будет установлен (например, P3.2), короткое нажатие Установите соответствующие параметры. В это время заданные параметры будут мигать в режиме ON time, CL OFF time, LOP cycle number «---» означает неограниченный во втором цикле, значение параметра регулируется вверх и вниз. Поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение на 1 единицу); После установки значения параметра выберите положение десятичной точки коротким нажатием кнопки стоп, выберите диапазон времени (соответствующего времени 0,1 во-вторых до 999 минут); Короткое нажатие клавиши SET для установки следующего параметра текущего режима, процесс такой же, как и вышеПосле установки параметров выбранного режима, нажмите кнопку SET в течение 2 секунд, а затем отпустите, режим set в настоящее время будет мигать, а затем вернуться к основному интерфейсу, параметр успешно установленОсновной интерфейс: «000» (без десятичной точки) отображается, когда трубка MOS не работает, а Десятичная точка ясна, когда трубка MOS работает.Интерфейс выбора режима: Нажмите и удерживайте кнопку SET для входа, после настройки нажмите кнопку SET для выхода, вернитесь к основному интерфейсу

1 x реле времени
