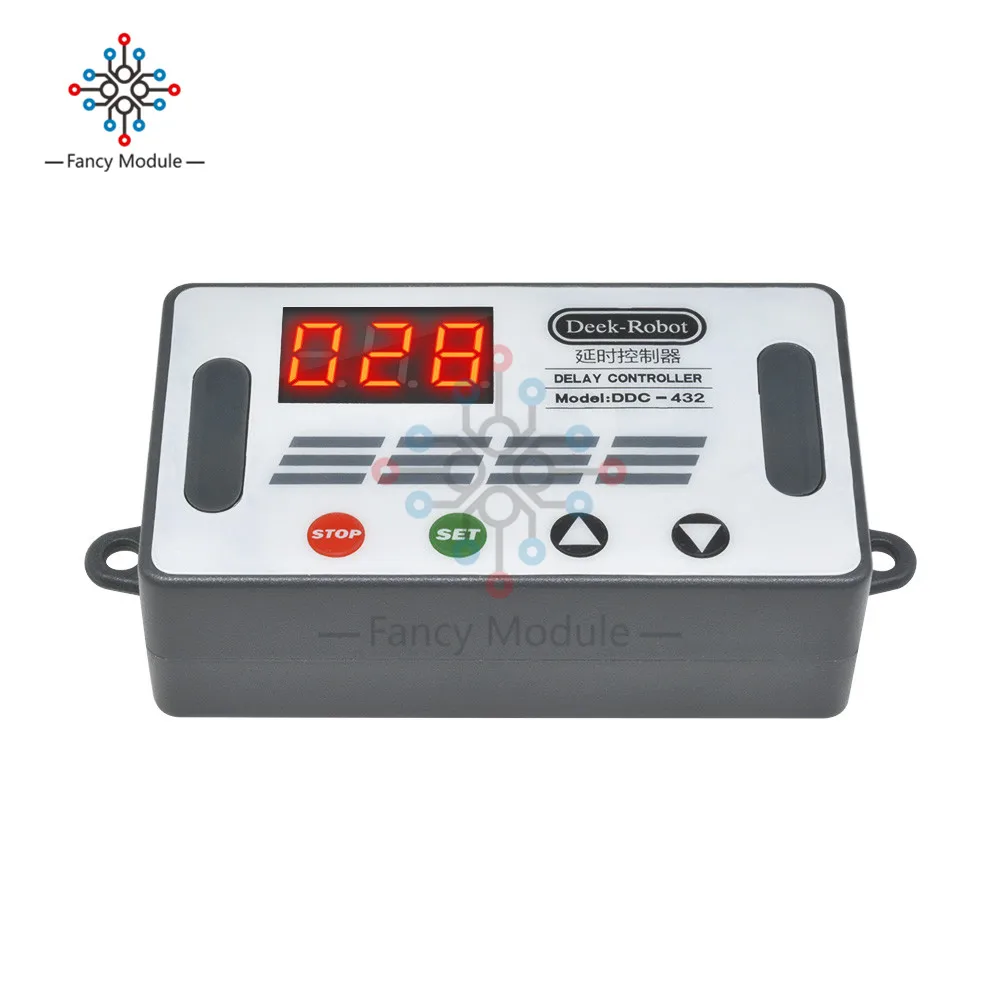

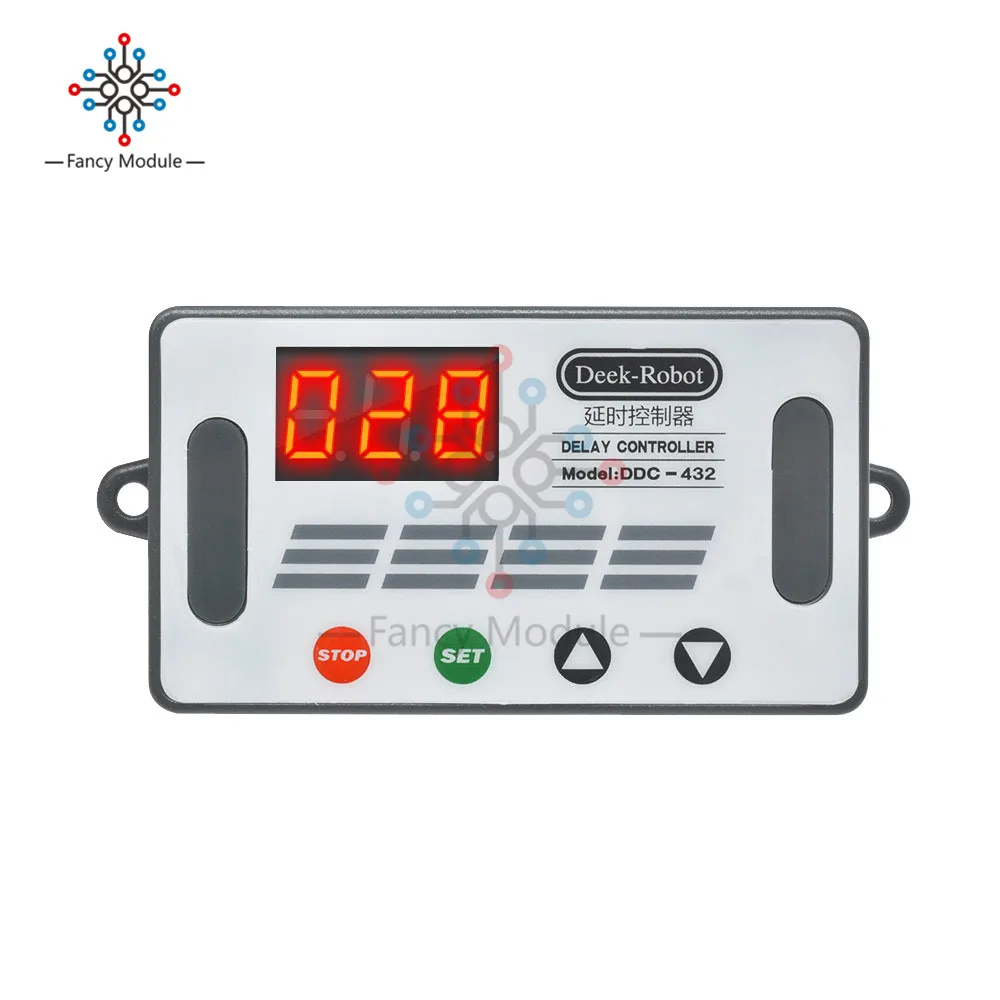

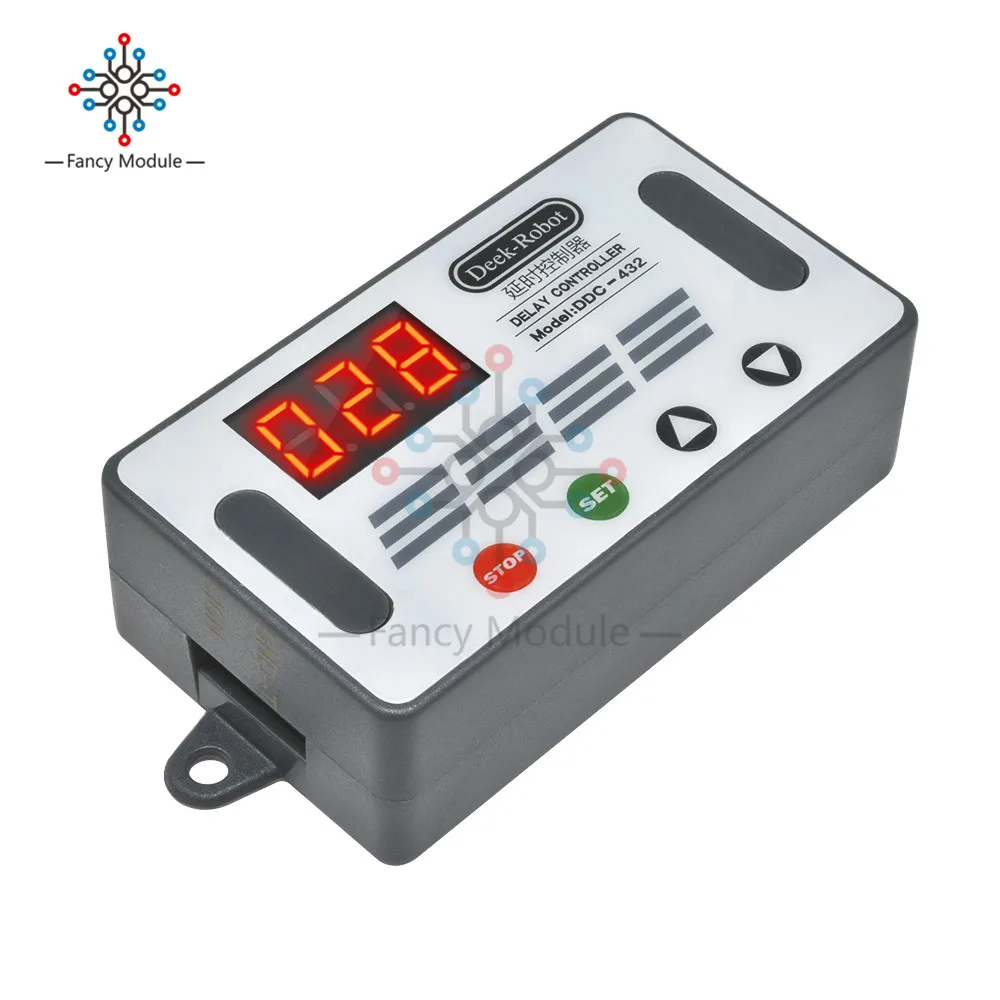

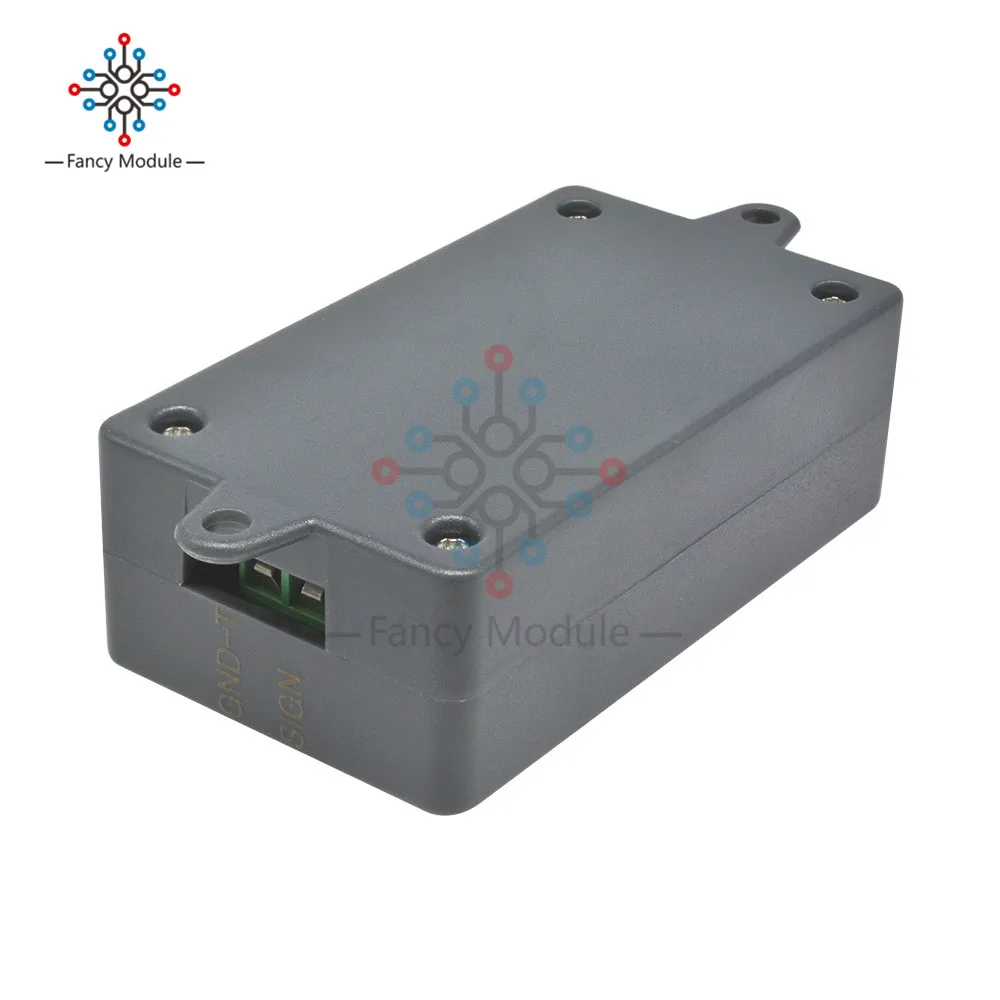

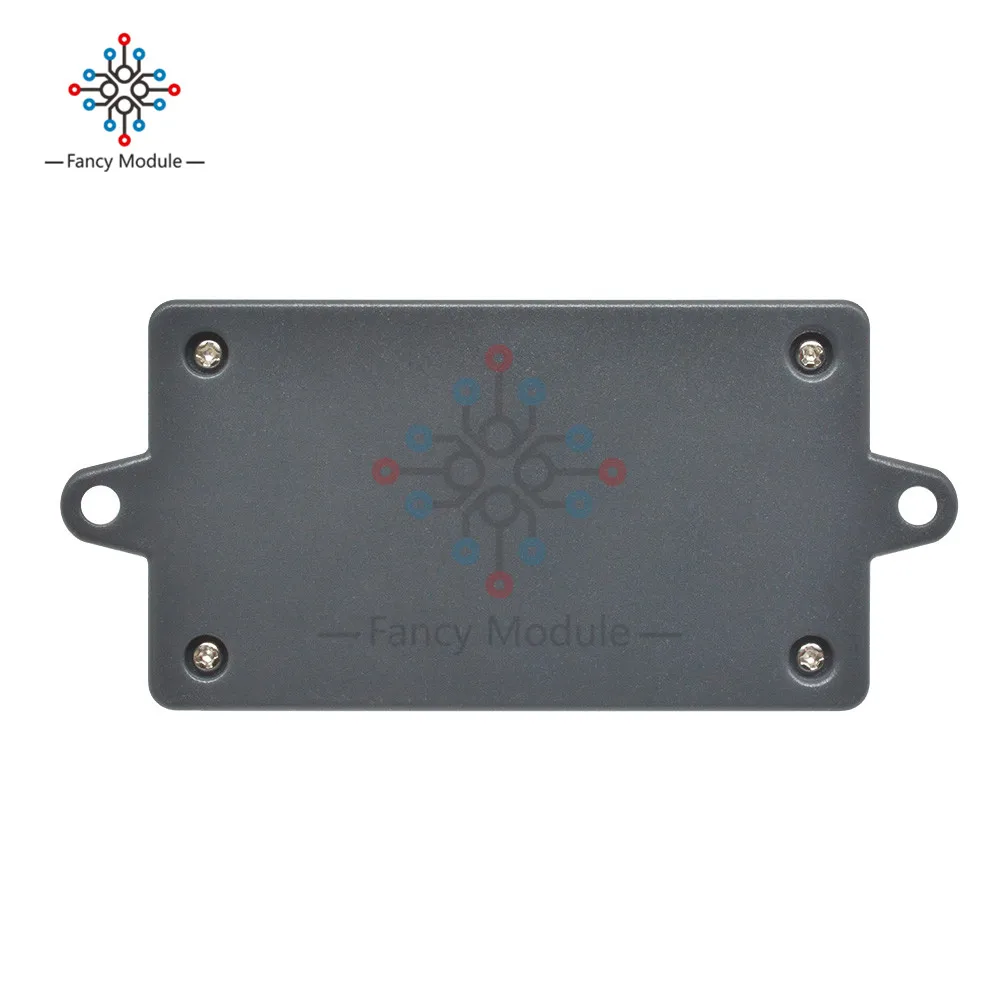

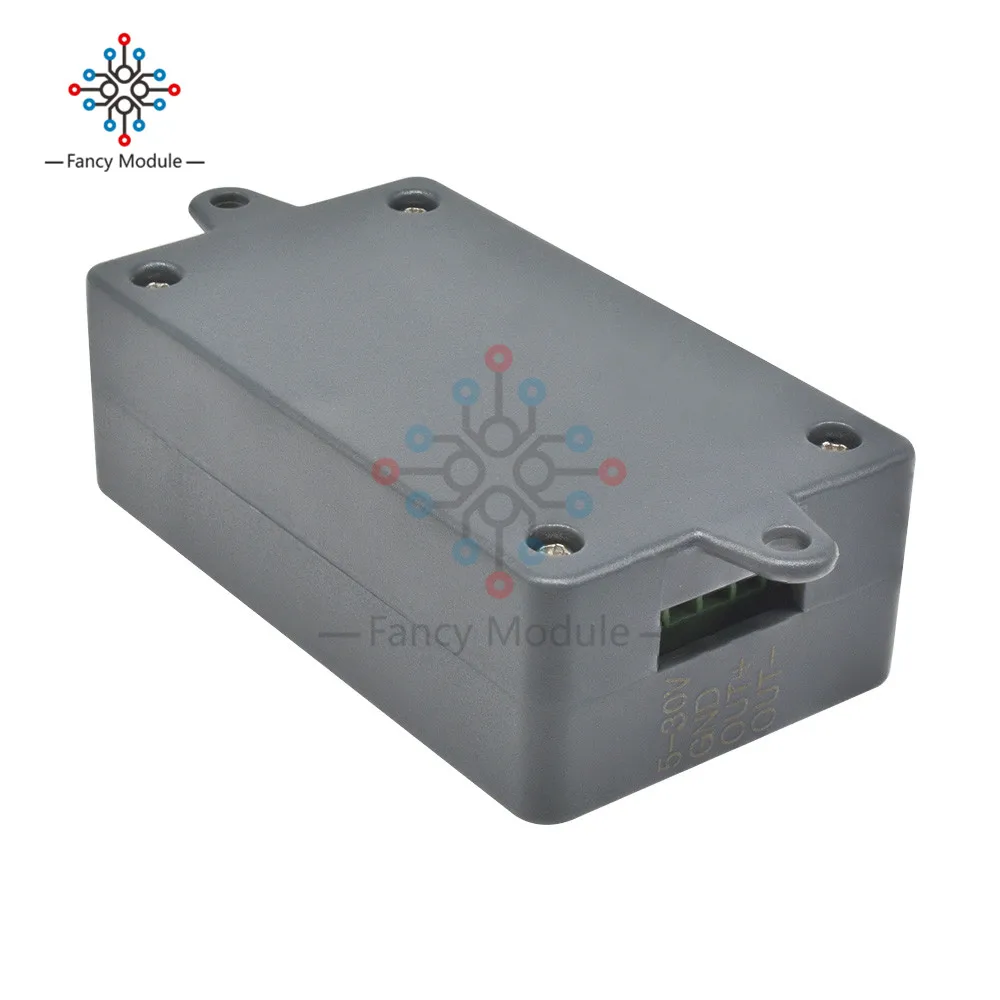

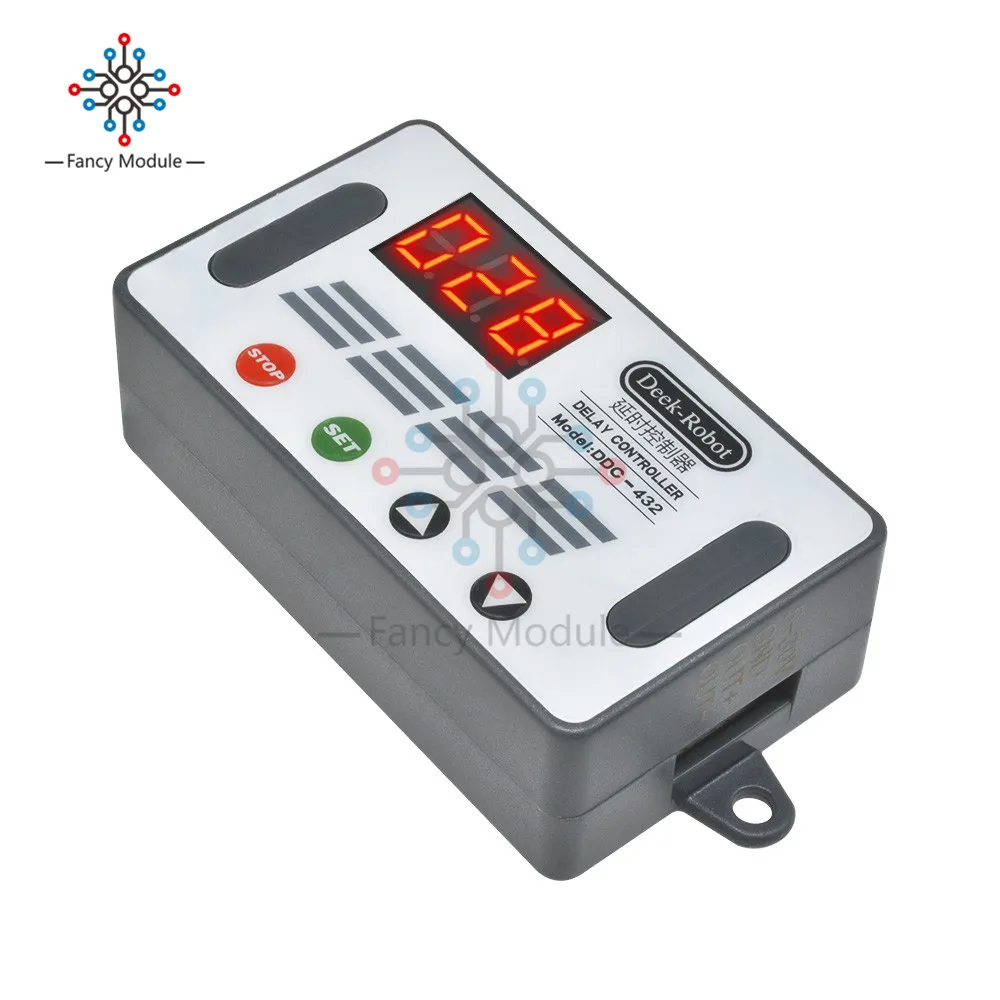

5-30в постоянного тока, цикл запуска, реле задержки таймера, 3-битная светодиодная цифровая трубка, 4 кнопки переключения, микроконтроллер с задержкой двойной МОП-, чехол для автомобиля

Этот продукт прост в использовании, много функций, но все покупатели должны внимательно прочитать инструкции, очень полезный продукт. Особенность:

Для быстрого включения и выключения цепи неограниченное количество переключений;

Процесс проведения и резки не создает шума, искры, электромагнитных помех;

По сравнению с электромагнитными релейными изделиями, более длительный срок службы;

Параллельный привод с двумя МОП-МОП, более низкое сопротивление, больше тока, высокая мощность; При комнатной температуре, рабочий ток до 15 А, мощность до 400 Вт, для наибольшего использования оборудования;

Очень удобный способ управления двигателем, лампами светодиодный одами, двигателями постоянного тока, микронасосами, соленоидными клапанами и т. д. Выделение:

Широкий диапазон входного напряжения (5 ~ 36 В), можно использовать большинство устройств, очень удобно;

Интерфейс понятный и простой, мощный, легко понять, отвечает почти всем вашим потребностям;

Функция аварийной остановки (кнопка «стоп»); С защитой от обратной полярности, обратная полярность не сгорит продукт.

Увеличьте спящий режим, если этот режим включен, без каких-либо действий в течение 5 минут, затем автоматически Выключите монитор и активируйте работу с любой кнопкой;

Вы можете установить различные параметры OP, CL, LOP, которые независимы друг от друга и автоматически сохраняются;

После выключения модуля все настройки параметров не потеряны. Режим работы:

P1: Триггерный сигнал, реле включается по времени «OP», а затем отключается; По времени «OP» следующее:

P1.1: сигнал срабатывает снова, недопустим

P1.2: сигнал срабатывает снова, часы сбрасываются

P1.3: снова триггер сигнала, реле Выкл, Остановка часов;

P-2: Триггерный сигнал, реле выключено «CL» времени, реле включено «OP», а затем отключено реле;

P3.1: Триггерный сигнал, реле включается по истечении времени «OP», реле выключается «CL», затем происходит цикл работы, если период триггерного сигнала, реле выключается, остановка часов; Можно установить количество циклов («LOP»).

P3.2: без срабатывания сигнала реле включено по времени «OP», реле выключено по времени «CL» и циклично; Может быть установлен цикл частоты («LOP»);

P-4: Функция удержания сигнала. Если таймер триггерного сигнала сброшен, реле остается включенным; Когда сигнал исчезает, по истечении времени «OP» реле происходит; Если другой сигнал во время синхронизации, время очищено; Параметры:

1: Рабочее напряжение: 5 -30 В постоянного тока.

2: Источник запуска: Активный-высокий (3,0-24 В), имеет изоляцию оптопары, может улучшить возможности системы защиты от помех (клиенты также могут сократить общую площадь).

3: Выходная мощность: постоянный ток 5-36 в, нормальная температура, постоянный ток 15 А, мощность 400 Вт! Улучшенные условия рассеивания тепла, максимальный ток до 30 А.

4: ток в режиме ожидания: 20 мА, рабочий ток: 50 мА

5: Срок службы: любое время переключения

6: Рабочая температура: -40-85 °C

7: с изоляцией оптопары, улучшенной Защитой от помех, платой промышленного класса.Обратите внимание:

Модуль представляет собой активный выход, выходное напряжение равно входному напряжению.

2. «DC +» и «нагрузка» + «это внутреннее короткое замыкание полюсов, но «DC-«И» нагрузка-«Полюса во время использования нельзя закоротить, иначе нагрузку нельзя контролировать ВКЛ и ВЫКЛ. То есть эквивалентная нагрузка-это перевозка электричества. Временной диапазон:

0,1 секунды (мин) до 999 минут (макс.) плавная регулировка

Как выбрать временной диапазон?

После настройки значения параметра выбора режима на экране кратковременным нажатием кнопки «стоп», чтобы выбрать временной диапазон;

XXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 999 секунды.

Десятичная точка за десять лет, диапазон времени: от 0,1 секунд до 99,9 секунд

Х. X. Полная яркость после запятой, диапазон времени: от 1 минуты до 999 минут.

Например, вы хотите установить «OP» на 3,2 секунды, а затем переместить десятичную точку на десятичное место, цифровой дисплей на 03,2

Описание параметров: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-999 раз, «---»-бесконечная петля).

Эти параметры независимы друг от друга, но используются в каждом режиме. Например, в режиме P1.1 установка on-time «OP» составляет 5 секунд, если вы переключитесь в режим P1.2, то и «OP» будет 5 секунд.

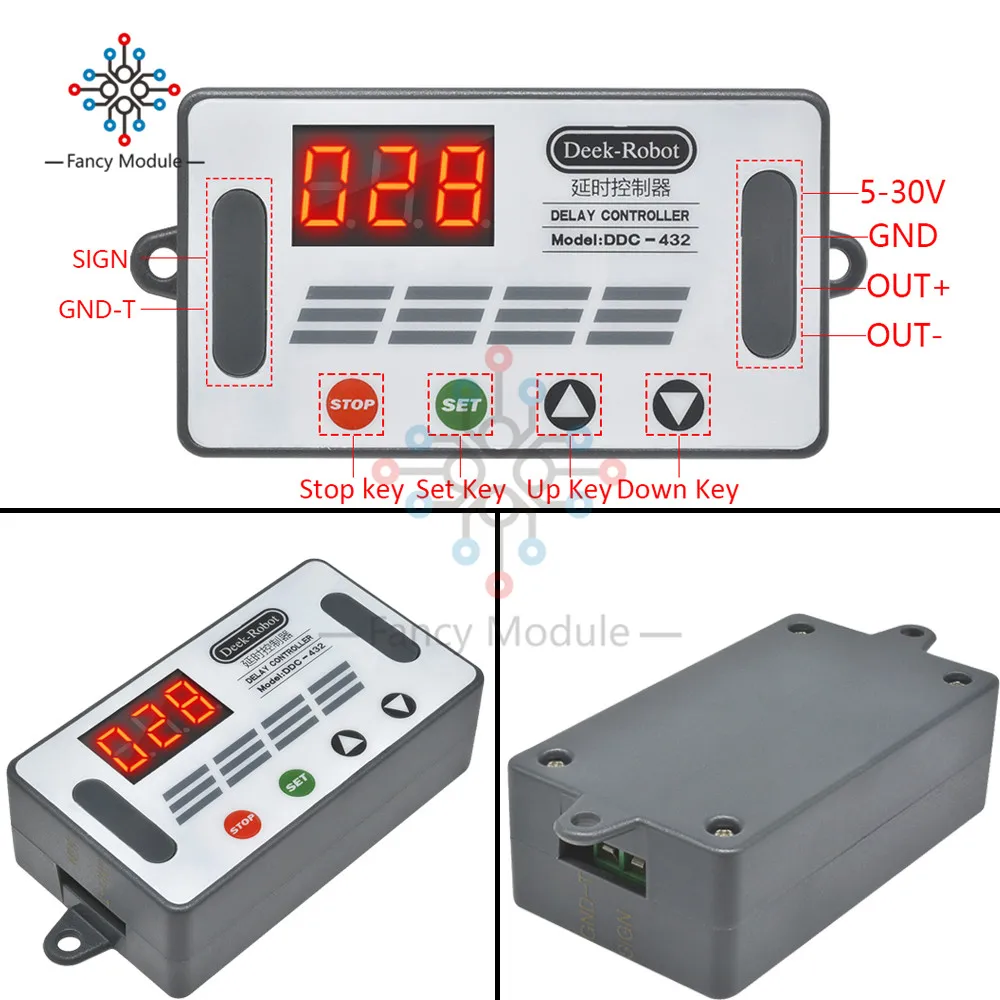

В главном интерфейсе (дисплей 000) Короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXX;

Некоторые параметры только режим «OP» (например, режимы P1.1, P1.2, P1.3), коротко нажмите кнопку «SET», чтобы отобразить только «OP» и соответствующее время;

Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режимы P3.1, P3.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

В основном интерфейсе кратковременно нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно! Как установить параметр?

Сначала прочтите инструкции, чтобы определить требуемый режим работы.

Модуль включен, дисплей в текущем режиме работы (режим по умолчанию P1.1), затем Войдите в основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после релиза, чтобы войти в интерфейс выбора режима; Короткое время, нажав кнопку «вверх», «вниз», чтобы выбрать режим (P1.1 ~ P-4).

Выберите режим (например, P3.2), коротко нажмите кнопку «SET», затем параметры, которые будут установлены, мигают («OP» вовремя, «CL» время выключения, "ЛОП" циклы ("---" представляет бесконечную петлю), по "вверх", "вниз" Клавиши для настройки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение на одну единицу); затем Коротко нажмите кнопку «стоп», чтобы выбрать положение десятичной точки, выберите диапазон времени (от 0,1 секунд до 999 минут); Короткое нажатие «sET» Кнопка для установки следующих параметров текущего режима процедуры указана выше.

После установки параметров нажмите и удерживайте кнопку «set» в течение 2 секунд, затем отпустите, Название текущего режима мигнет один раз, а затем Вернитесь на основной экран, установите параметры успеха!

Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой под состоянием реле.

Экран выбора режима: Нажмите и удерживайте кнопку «SET», чтобы войти, после завершения настройки нажмите и удерживайте кнопку «SET», чтобы выйти обратно на главный экран.

Удлинители кнопок «стоп»:

Режим включения реле:

ВКЛ: реле позволяет проводить в «OP» вовремя

Выкл.: реле запрещает проводимость всегда закрыта

В главном интерфейсе Коротко нажмите кнопку «стоп», чтобы переключиться между ВКЛ и ВЫКЛ, ток, в котором будет мигать состояние, а затем Вернитесь на главный экран. (Эта функция служит функцией аварийной остановки, нажмите на реле) Спящий режим:

«C-P» спящий режим: пять минут без каких-либо действий, цифровой дисплей автоматически выключается, программа работает как обычно;

«O-d» обычный режим: цифровой дисплей всегда открыт;

Нажмите кнопку «остановить» на две секунды, а затем отпустите, чтобы переключить состояние «C-P» и «O-d», в которых текущее состояние вспышек, а затем Вернитесь на главный экран. Посылка

1 x переключатель задержки таймера цикл запуска, печатная плата 5 -30 в, модуль управления трубкой MOS
