Raspberry Pi X829 Dual 2,5 "SATA HDDSSD Shield + X708 UPS HAT и плата управления питанием для Raspberry Pi 4 Model B

Примечания

Не включает Raspberry Pi 4B.

Требуется карта microSD для принуждения ОС Raspbian к использованию HDD/SSD для его «корневого» раздела

Только для оригинального блока питания

Не включайте Raspberry Pi через 40-контактный разъем Pi и USB-разъем типа C одновременно

Мы не рекомендуем использовать жесткие диски Samsung, пожалуйста, используйте жесткие диски других брендов

Обзор:

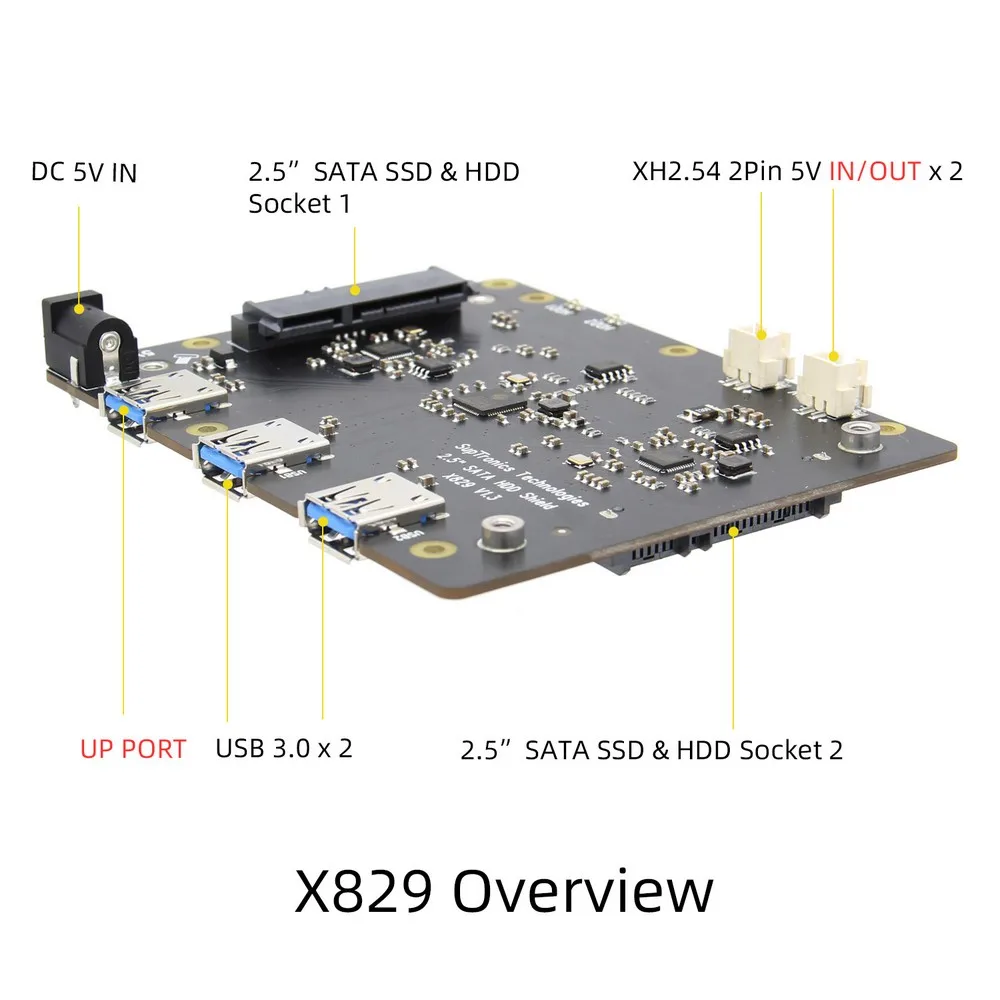

Плата расширения X829 dual 2,5 "SATA HDD, предлагающая простой и быстрый способ создать большее решение для хранения для вашего Raspberry Pi 4B. Его элегантный и ультракомпактный дизайн позволяет удобно прикрепить два 2,5 "HDD/SSD к Raspberry Pi 4. Порт SuperSpeed USB 3,0 обеспечивает скорость передачи данных до 5 Гбит/с, что позволяет передавать большое количество данных за секунды. Монтажные отверстия и стойки помогают защитить жесткие диски, эффективно отводя тепло от накопителя для надежной работы. Встросветильник указывает на статус чтения или записи-Больше никаких догадок.

X829 может стать идеальным решением для хранения вашего домашнего медиацентра и создания сетевого хранилища (NAS) для хранения и потоковой передачи ваших собственных видео, музыки, И цифровые фотографии по всему дому и даже по всему миру.

Вики:

Https://wiki.geekworm.com/X829

Для использования с:

Только Raspberry Pi 4 Model B

Операционная система:

Все операционные системы Raspberry Pi

Ключевые особенности:

Идеальное решение для хранения для Raspberry Pi 4 - Dual 2,5 "SATA HDD/SSD Shield

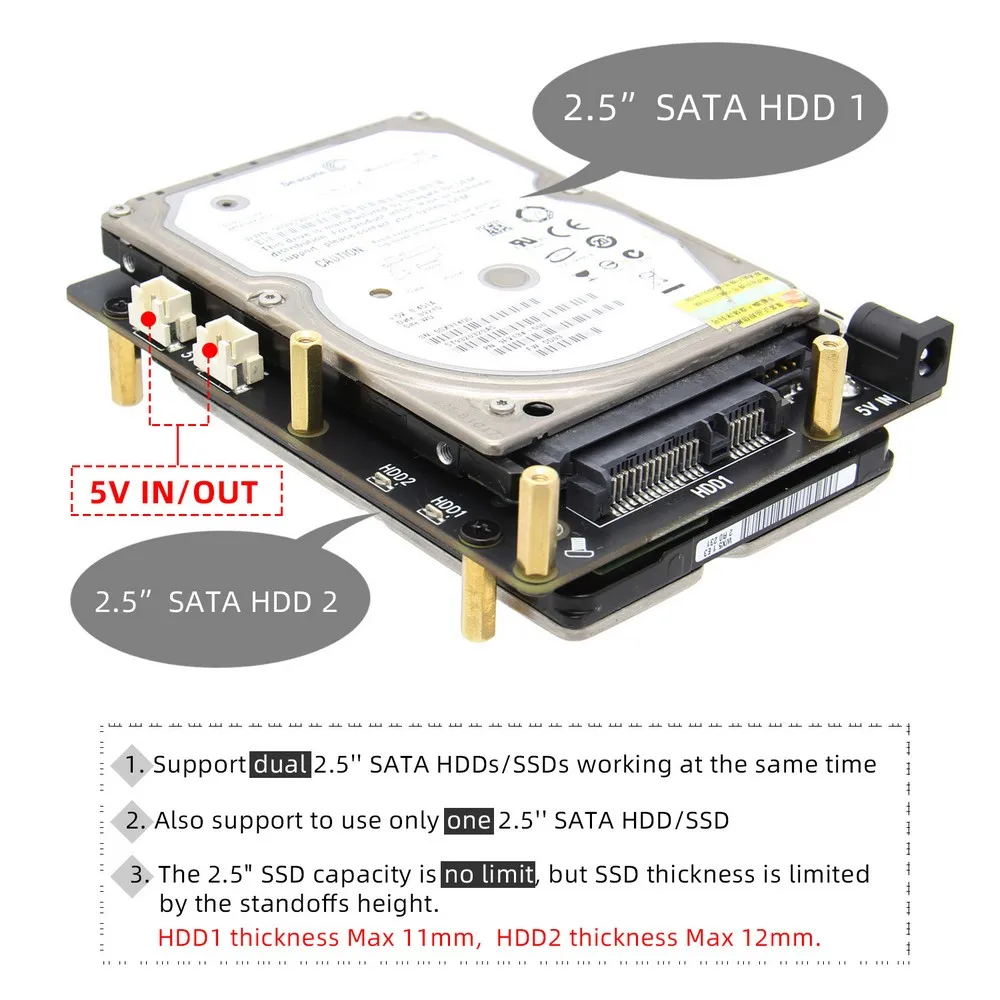

Поддерживает одновременную работу двух жестких дисков SATA 2,5/SSD

Ёмкость 2,5 ''SSD не ограничена, но толщина SSD ограничена.

Позволяет загружать ОС с жесткого диска/SSD для более быстрого открытия приложения, веб-обслуживания и копирования файлов (см. Примечание 1)

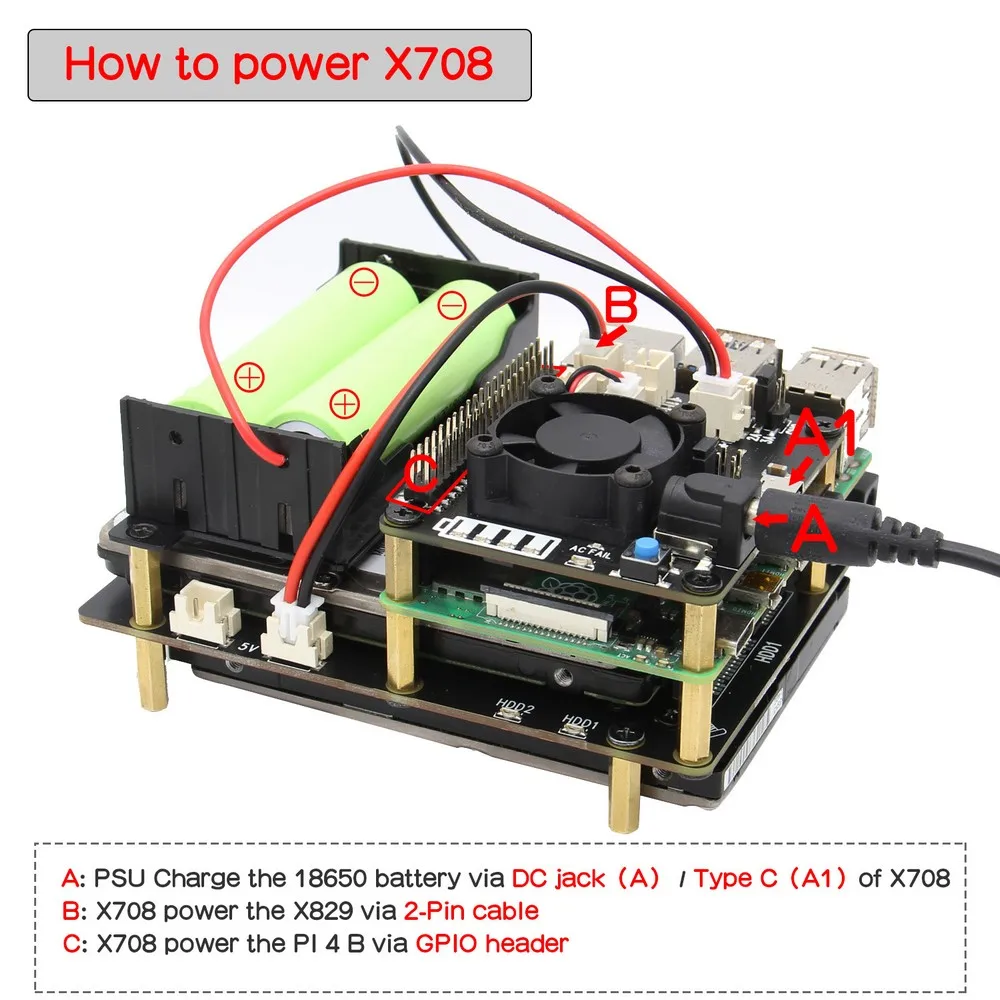

Функция для питания RPI через XH2.54, требуется только один источник питания

Интегрированный мостовой контроллер USB 3,1 Gen1 на SATA 6 ГБ/сек.

Встроенный контроллер USB 3,1 Gen 1 Hub

Подключение USB3.1 Gen1 5 ГБ/сек. обеспечивает функцию plug-and-play на вашем Raspberry Pi 4

Быстрая передача файлов с высокоскоростным подключением USB3.1 5 ГБ/сек. с ПК или Mac (см. Примечание 2)

Специально изготовленная Перемычка USB3.1 для подключения к Raspberry Pi-никаких дополнительных кабелей не требуется

Ультракомпактный дизайн позволяет легко использовать два HDD/SSD с Raspberry Pi 4

Синий светодиодный индикатор указывает на состояние каждого привода

Полностью совместим с X735 для интеллектуального управления питанием и охлаждения вашего Raspberry Pi

Полностью совместим с X710 для широкого входного напряжения (6 ~ 36 В) и интеллектуального управления питанием

Полностью совместим с X765 для питания по Ethernet (POE, 5V 5A)

Полностью совместим с X728 для источника бесперебойного питания (18650 UPS, 5,1 В 8A, smart power mgmt)

Спецификация:

Источник питания: 5.1Vdc +/-5% , ≥ 4A

Порты и разъемы: разъем постоянного тока-5,5x2,5 мм

Разъем постоянного тока-5,5x2,5 мм

Разъем USB-USB 3,0 типа A

Разъем питания-XH2.54 2-контактный

Разъем SATA-7 + 15P мама

Размер печатной платы 107,5 мм x 85 мм

X708 V1.2 некоторые изменения:

Удалите функцию ASD, но вы можете выполнить эту функцию с помощью программирования по. Пожалуйста, обратитесь кX708-Software

Дополнительная схема защиты от перенапряжения

Обзор

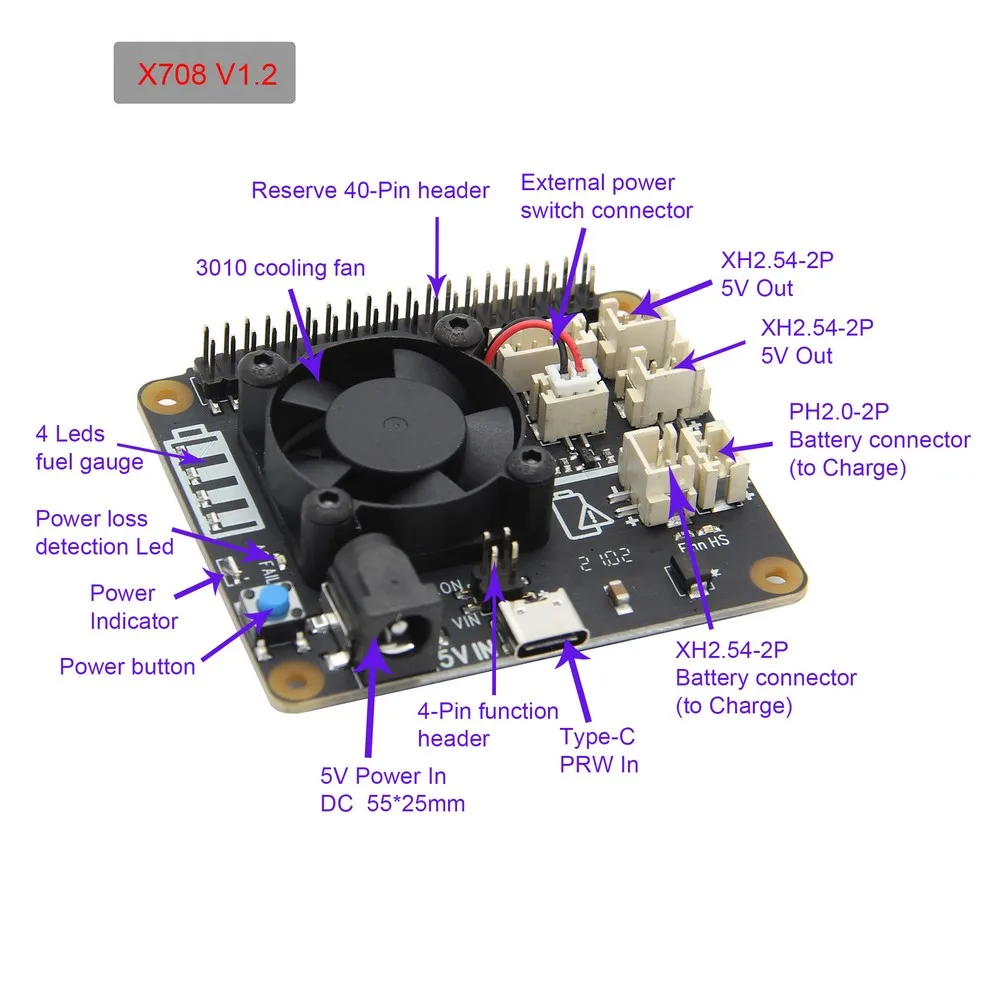

X708-это усовершенствованная Плата расширения источника бесперебойного питания для всех текущих моделей Raspberry Pi с 40-контактным разъемом. Обеспечивает максимум 5,1 В. Резервное питание 8000 мА даже для самых требовательных настроек Raspberry Pi, интеллектуальное и безопасное управление питанием, безопасное отключение, потеря мощности переменного тока/Обнаружение сбоя адаптера питания, автоматическое включение питания, полное отключение питания от программного обеспечения и охлаждающего вентилятора.

Некоторые ключевые особенности:

Отличные функции UPS, такие как обнаружение потери мощности (PLD), автоматическое безопасное отключение (ASD), автоматическое включение (AON) и т. д., выход постоянного тока 5 В макс. 8 А;

С охлаждающим вентилятором без дополнительного охлаждающего раствора.

Размер шляпы. Отделите аккумулятор от платы расширения, что может сэкономить много места, что обеспечит большую гибкость.

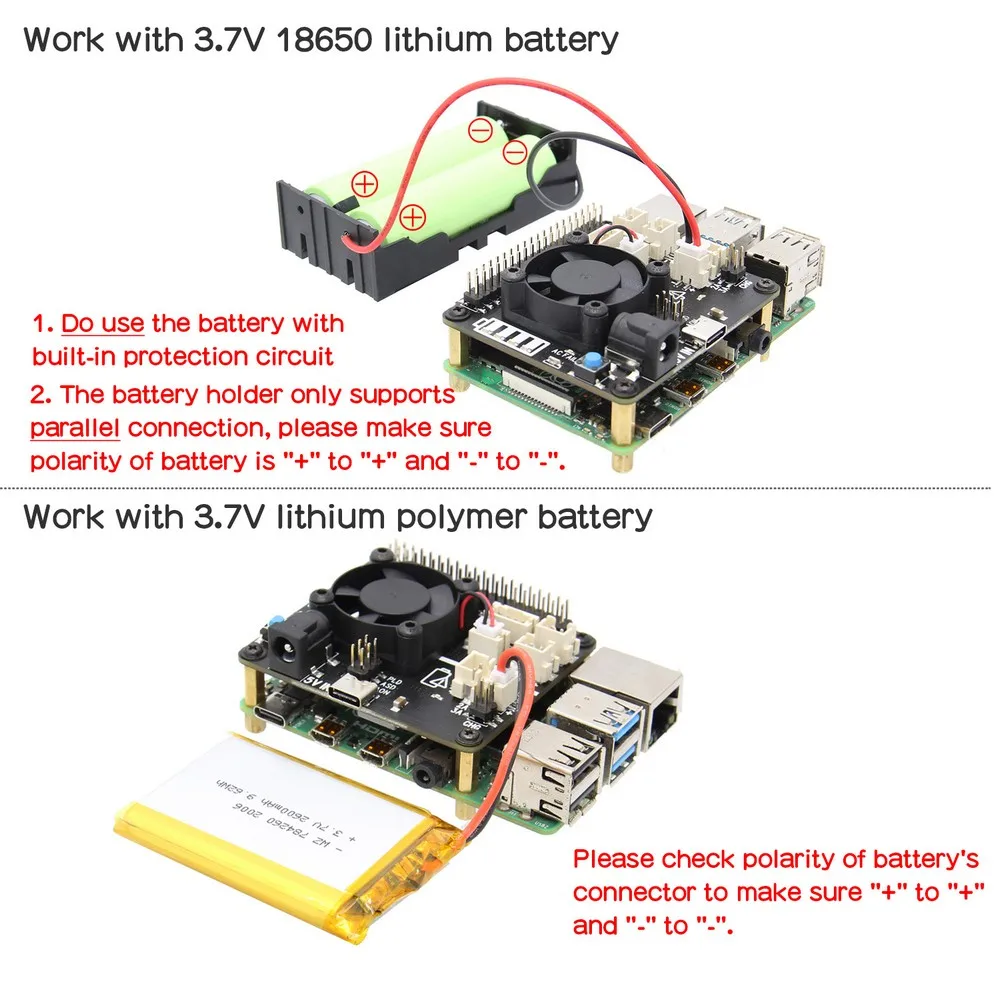

Зарезервировано два вида аккумуляторных порта (XH2.54 и PH2.0), поддерживает литиевую батарею 3,7 в 18650 и литий-полимерную батарею 3,7 в, без ограничения емкости, требуется только литиевая батарея 3,7 в (литиевая батарея в комплект не входит)

Упаковочный лист:

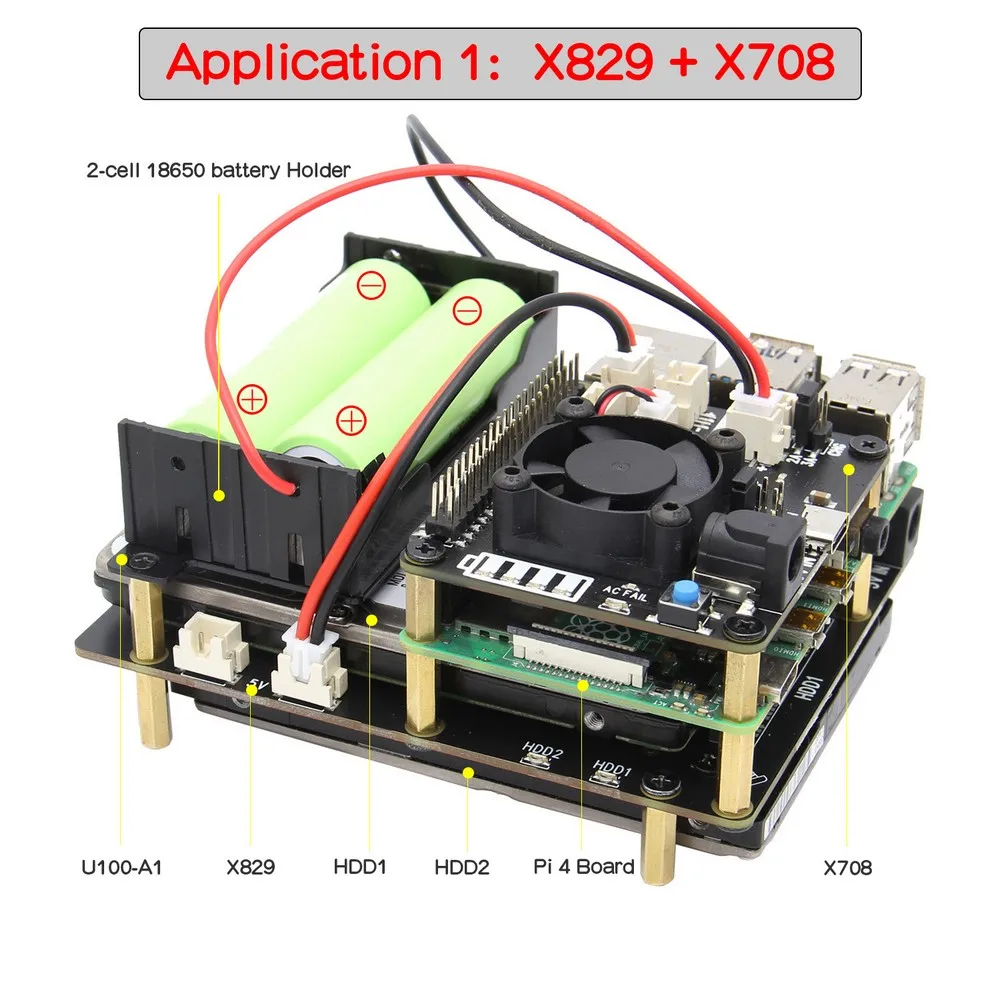

Комплектация 1: плата X829 + шляпа X708 UPS

1x плата расширения X829 HDD/SSD

1 кабель USB 3,0

1 2-контактный провод питания

1 плата питания дочери

7x разделитель F/F M2, 5x15 мм

1x разделитель M/F M2, 5x11 мм

11x винт m2, 5x5 мм

4x винт M3 x 6 м

1 x Плата расширения X708

8 винтов M2, 5*5 мм

4 распорки M2, 5*12 + 6 мм

Проставки M2, 5*12 мм, 4 шт.

2 x шаг перемычки 2,54 мм

Держатель батареи 18650

U100-A1

Комплект 2: комплект 1 + блок питания (ЕС)

Комплект 3: комплект 1 + блок питания (США)

Комплект 4: комплект 1 + блок питания (Великобритания)
