Почему выход X708?Хотя мы предоставляем решение compelete raspberry pi NAS с NAS shield (X825/X857/X829/X835И т. Д.),X735 и соответствующий металлический чехол, но мы все еще получили много отзывов, которые хотят поддержать UPS, поэтому мы должны ответить на этот запрос.
Наше первоначальное стремление к разработке X708 заключается в том, чтобы соответствовать оболочке NAS (например, X829-C1, X857-C1, X825-C7), чтобы обеспечить raspberry pi NAS решение с функцией UPS. Чтобы сэкономить место, мы должны отделить аккумулятор от UPS платы расширения при проектировании. Это также самая большая разница между X708 иX728;
Пожалуйста, обратитесь к U100, если вы хотите дешевую версию, U100 обеспечивает достаточное напряжение и ток, а также автоматическое включение питания, без дополнительной программируемой функции.

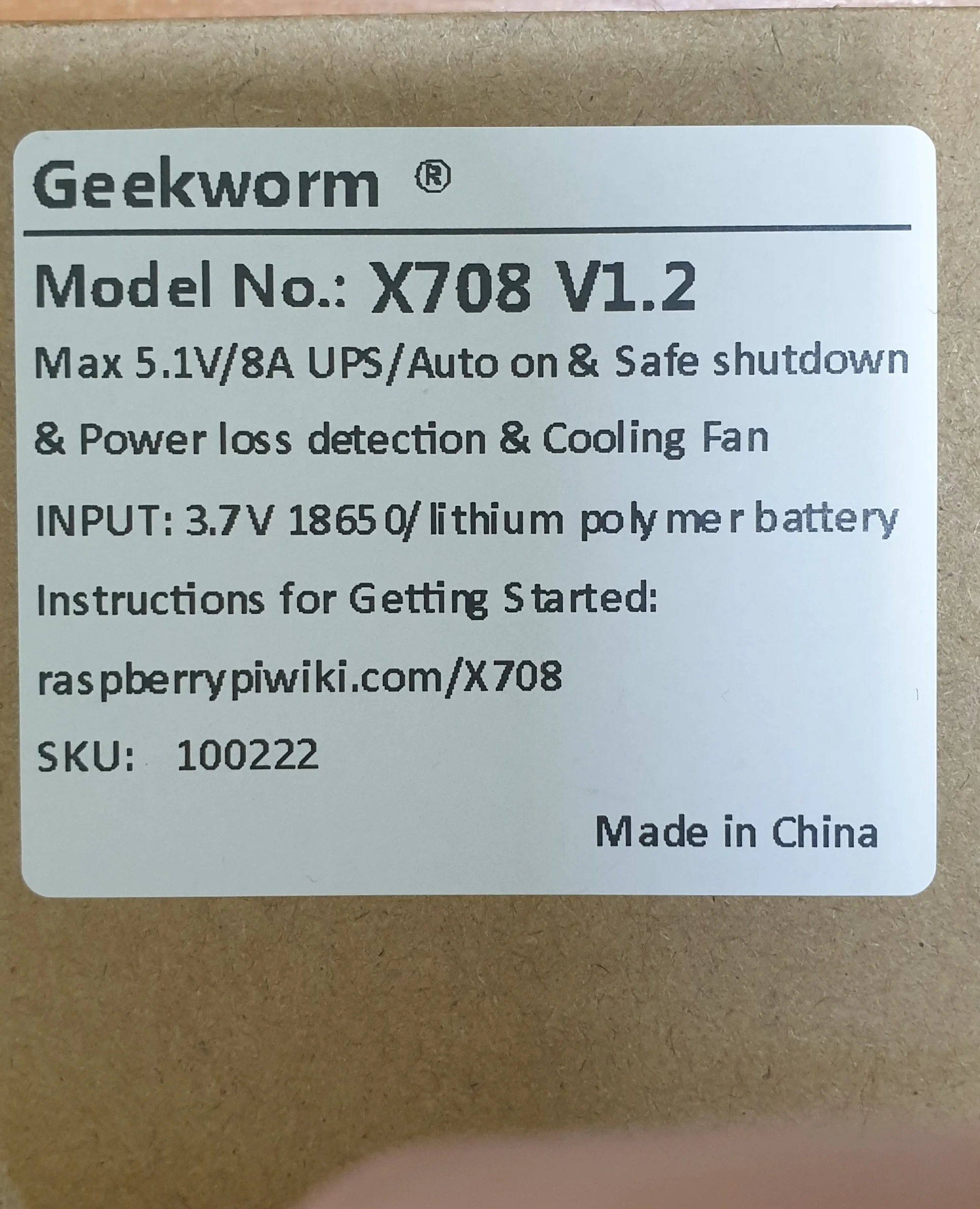

[Обзор]ЭтоНовейший X708 V1.2Который обновляется от X708 V1.0. ЭтоУдалите функцию ASD, но вы можете достичь этой функции с помощью программного программирования,Дополнительная схема защиты от перенапряжения.

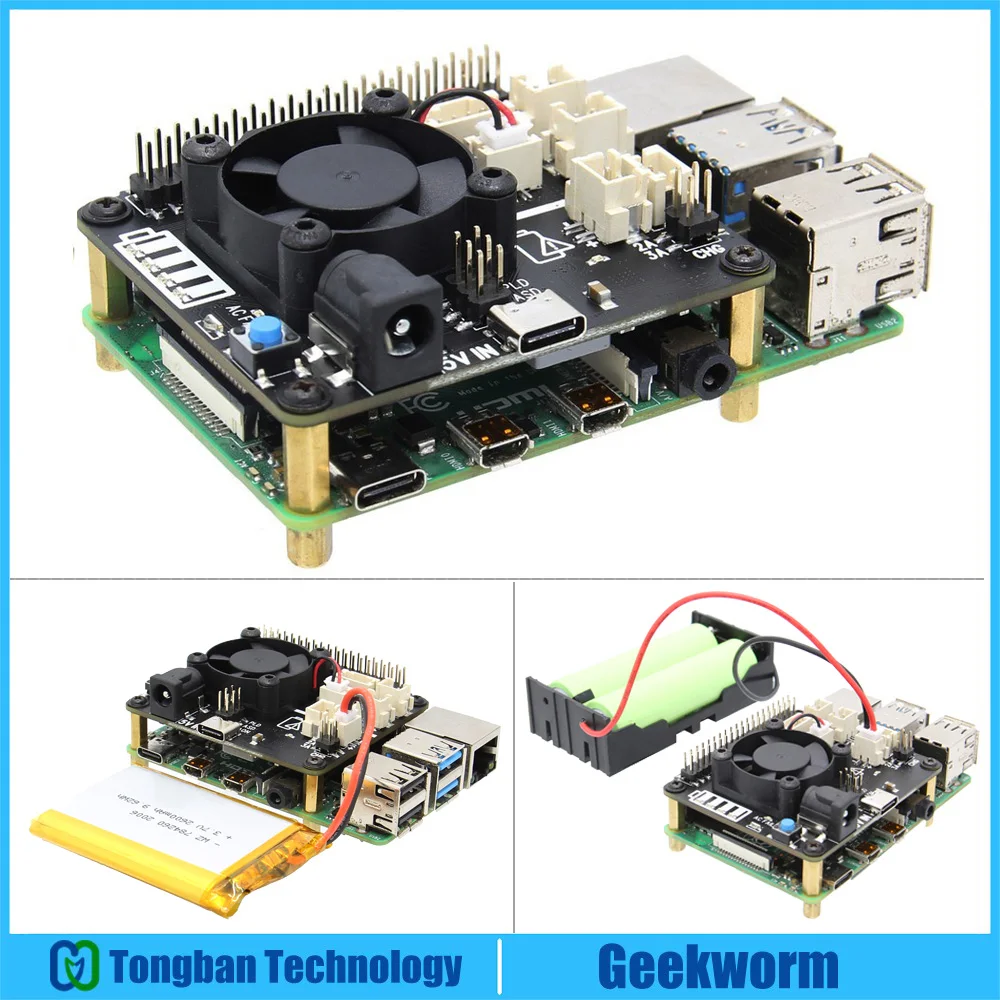

В X708 является передовым источник бесперебойного электроснабжения от источника питания плата расширения для всех текущих моделей Raspberry Pi с помощью 40 штыревой разъём. Он обеспечивает5,1 V Макс. 8000mAРезервное копирование питания даже для самых требовательных наборов Raspberry Pi,Интеллектуальное и безопасное управление питанием,Безопасное отключение,Автоматическое включение,Полная мощность от программного обеспеченияИВентилятор охлаждения.
В X708 оставляет за собой 40-штыревой разъём, что может быть сложены вместе с другими Raspberry Pi Аксессуары для досок для расширения приложений. X708 также может использоваться с X825/X828/X829 (2,5 "HDD/SSD Shield) и X857/X862/X872(MSATA/M.2 SSD shield) для безопасного резервного копирования данных.
Некоторые ключевые особенности:DC 5V Макс. 8A выход; Автоматическое включение (AON) и т. Д.,
Автоматическое безопасное отключение (ASD) удаляется, но может достигать через Программирование программного обеспечения.
С охлаждающим вентилятором, без дополнительного охлаждающего раствора.
Размер шляпы. Отделите аккумулятор от платы расширения, что может сэкономить много места, что обеспечит большую гибкость.

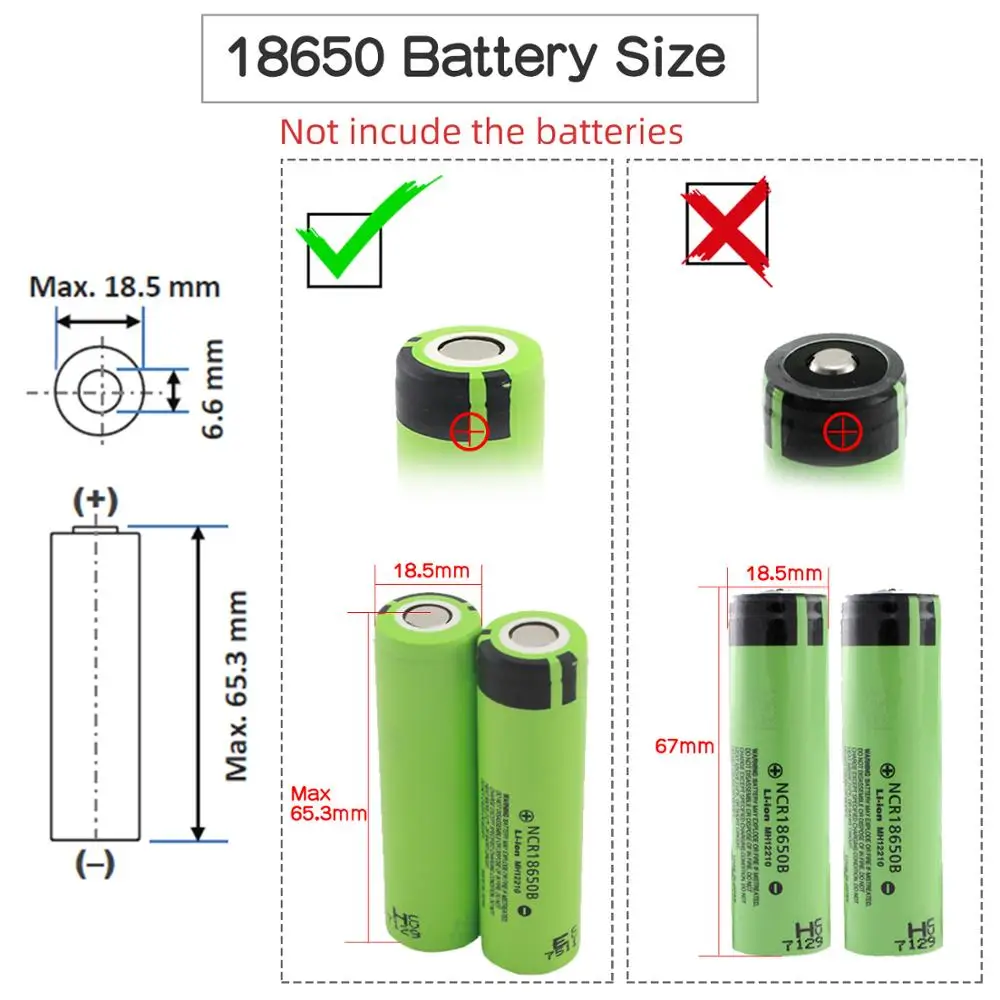

Оставляет за собой два вида аккумуляторном отсеке (XH2.54 и PH2.0), поддерживает HDMI 3,7 в 18650 литиевая батарея и 3,7 V литий-полимерная батарея, нет ограничения мощности, только просьба 3,7 V литиевая батарея (не включает в себя литиевая батарея)
О чем вы можете позаботитьсяВ1: Я хочу решение для хранения NAS, поддерживает ли X708?
О: мы получили много отзывов, которые хотят поддерживать UPS, поэтому мы проектируем X708 базу на X728, мы отделили держатель батареи от UPS платы расширения, чтобы сэкономить место, таким образом, X857-C1 (металлический чехол для mSata NAS solution), X829-C1 (металлический чехол для dual 2,5 "sata NAS solution), X825-C7 (металлический чехол для singel 2,5 "sata NAS раствор) может держать все аксессуары, необходимые для полного решения NAS. Эти металлические Чехлы (X857-C1/X829-C1/X825-C7) могут удерживать 2 аккумулятора 18650.
В2: Я хочу использовать более крупные или более 18650 батарей, что мне делать?
Вопрос: Если срок доставки будет скоро этот чехол, внутри пространства металлический чехол-это определенно не хватает, но вы можете разместить батарею за пределами металлический чехол. У нас есть защищены в отверстие на задней панели металлический чехол для вас, чтобы подключить к аккумулятору кабель.
Q3: есть ли соответствующий UPS NAS решение для 3,5 дюймовых жестких дисков?
Вопрос: Вы принимаете оплату? A: извините, нет UPS NAS решение для 3,5-дюймовый жёсткий диск, потому что 3,5 дюймов hdd запросить 12V напряжение, таким образом, у нас нет планов для того, чтобы поддерживать эту спроса на некоторое время. Но вы можете обратиться к X835/X832, и они могут решить некоторые ваши потребности, им нужен внешний источник питания.
Перед зарядкой аккумулятора необходимо прочитать эти инструкции и предупреждения.
Литий-полимерные и литий-ионные батареи летучие. Если вы не ознакомились с приведенными ниже инструкциями, это может привести к пожару, нанесению телесных повреждений и повреждению собственности при неправильном заряде или использовании.

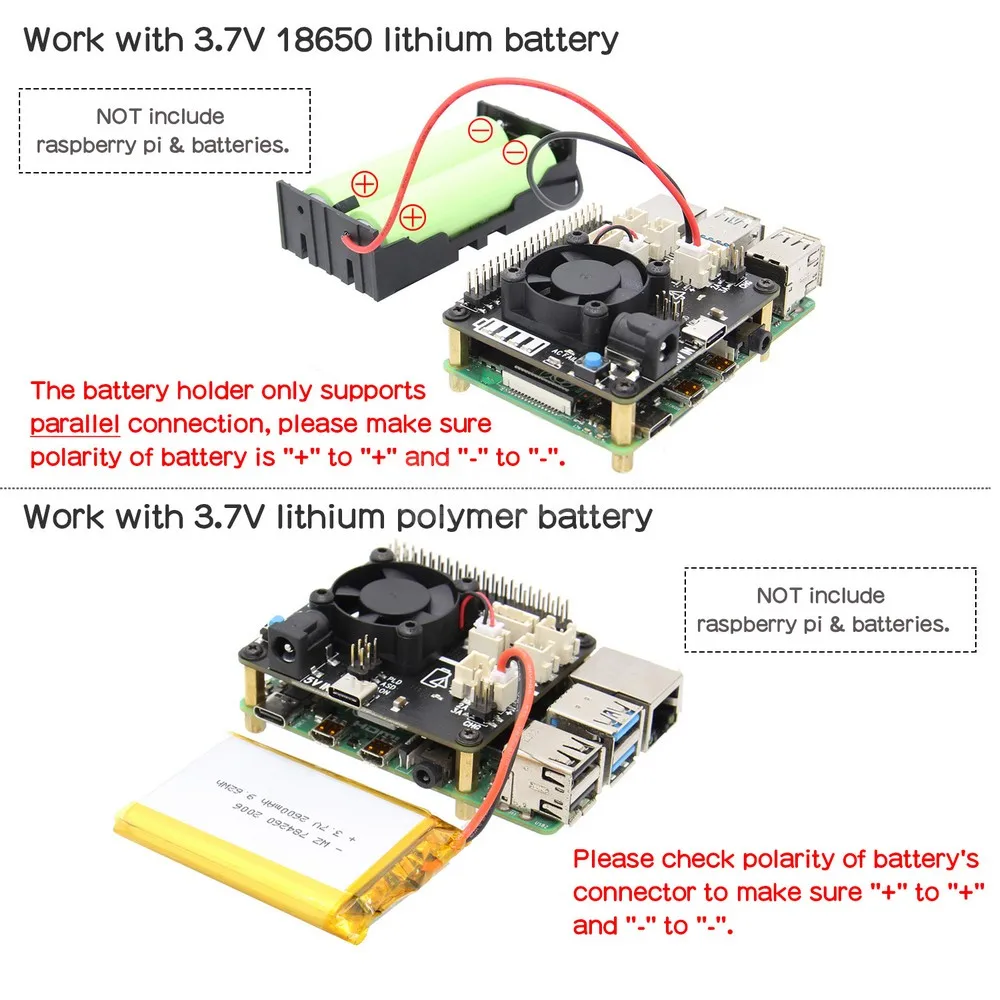

Никогда не совершайте неправильное полярное соединение при зарядке и разрядке аккумуляторов. Всегда проверяйте полярность разъема аккумулятора, чтобы убедиться, что «+» до «+» и «-» до «-».
Не смешивайте и не используйте старые батареи и новые батареи или аккумуляторы с разными брендами.
Литиевые батареи имеют свой жизненный цикл, пожалуйста, замените старый аккумулятор на новый, когда он достигнет срока службы или когда ему два года, в зависимости от того, что будет первым.
При зарядке аккумуляторной батареи, пожалуйста, поместите батарею в противопожарный контейнер. Пожалуйста, не оставляйте X708 на деревянном материале или ковре и без присмотра.
Необходимо держать X708 вдали от детей.
Пожалуйста, посмотрите основное видео и обучающее видео о батареях 18650 по адресу:Https://www.staysafebattery.com/en/
[WiKi]Raspberrypiwiki.com/X708
[Характеристики]Источник питания через гнездо типа C: 5Vdc ± 5%, ≥ 3A
Через разъем питания постоянного тока: 5Vdc ± 5%, ≥ 4A
UPS ток на выходе: 5,1 V ± 5% Max 8A
UPS ток зарядки: 1,8 ~ 2.2A/2,3 ~ 3.2A
Напряжение клеммной батареи: 4,24 В
Перезарядки порог: 4,1 V
Батарея: 3,7 V литиевая Батарея
Примечания
Не подключайте питание к Raspberry Pi через разъем Micro USB или разъем Type-C.
Не используйте аккумулятор со встроенной защитной схемой
[Для использования с]Raspberry Pi 4 Модель B
Raspberry Pi 3 Модель A +
Raspberry Pi 3 Model B +
Raspberry pi 3 model b
Raspberry Pi 2 Модель B
Raspberry Pi 1 Модель B +
[Операционная система]Малиновый стрейч
Функция безопасного отключения протестирована для Raspbian, других операционных систем, чтобы быть протестированы и посоветовать

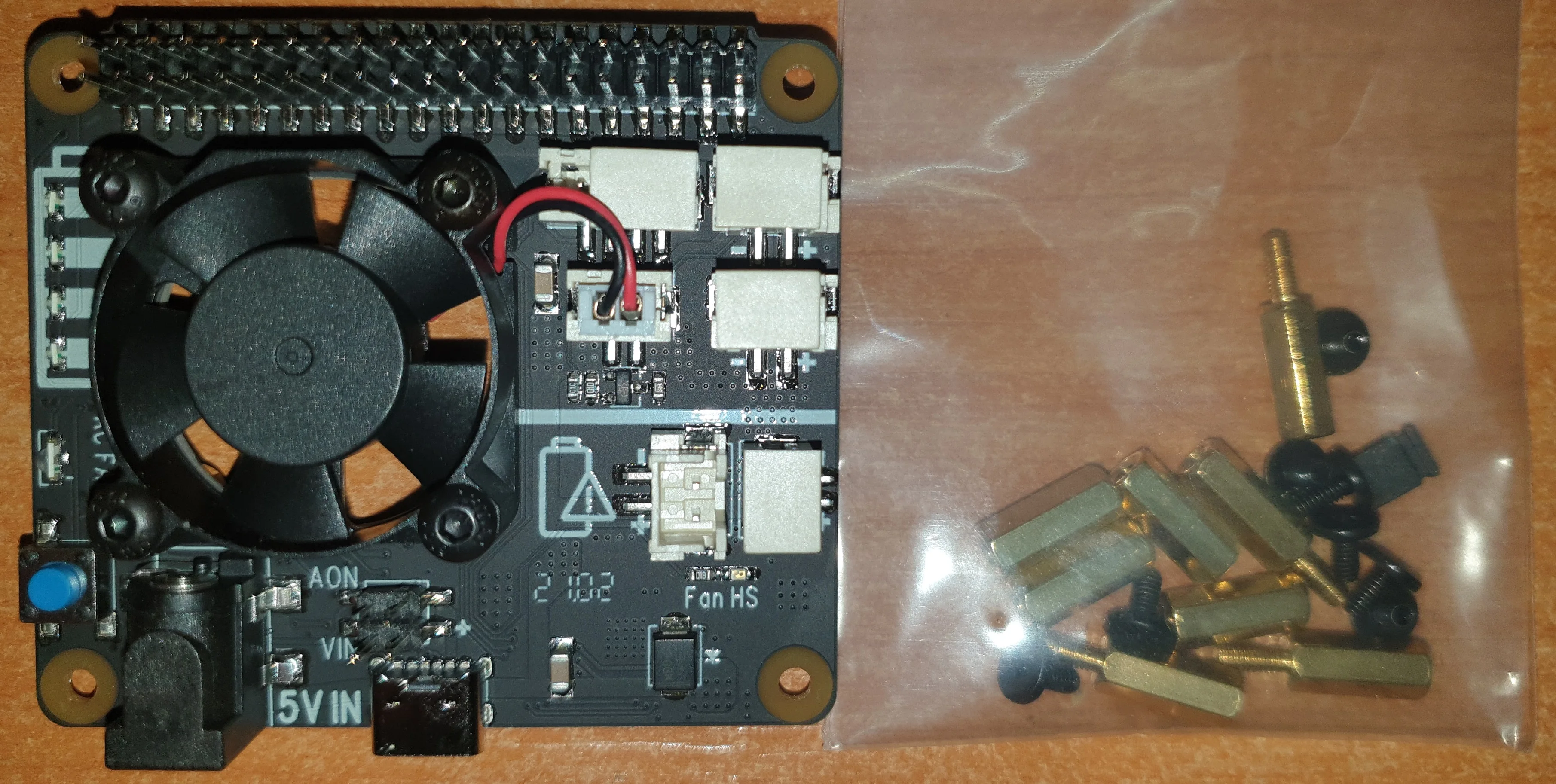

[Упаковочный лист]Комплект 1
1 x X708 Плата расширения
Винты 8 x M2.5 * 5 мм
4 x M2.5 * 12 + 6 мм прокладки
4 x M2.5 * 12 мм прокладки
2 x джемпер шаг звеньев 2,54 мм
Комплект 2
Комплект 1
Держатель аккумулятора 18650-1 шт.
4 винта KM3 * 4
[Ключевые особенности]Умный и мощный источник бесперебойного питания (UPS)
Обеспечивает непрерывную работу до 10 ~ 30 часов (в зависимости от типа батареи и количества использованных)
Макс 5,1 V 8000mA Мощность резервного копирования для даже самого взыскательного RPi комплект источник бесперебойного питания
Поддерживает быструю зарядку аккумулятора 2A/3A
Интегрированная защита от перегрузки по току и защита от перенапряжения
Интегрированные топливные системы Максима (считывание напряжения батареи и процент через i2c)
Интегрированный 10-А полностью интегрированный синхронный повышающий преобразователь
Интеллектуальная автоматическая зарядка и разрядка
Работайте как в режиме зарядки, так и в режиме boost, чтобы обеспечить полное управление системой и питание батареи mgt
Интегрированный сквозной путь IN-to-SYS Для передачи входного напряжения в систему
Усовершенствованная система управления питанием позволяет избежать частого заряда и разрядки батарей
Передовая система управления питанием позволяет 3а быстрой зарядки и питания Raspberry Pi одновременно

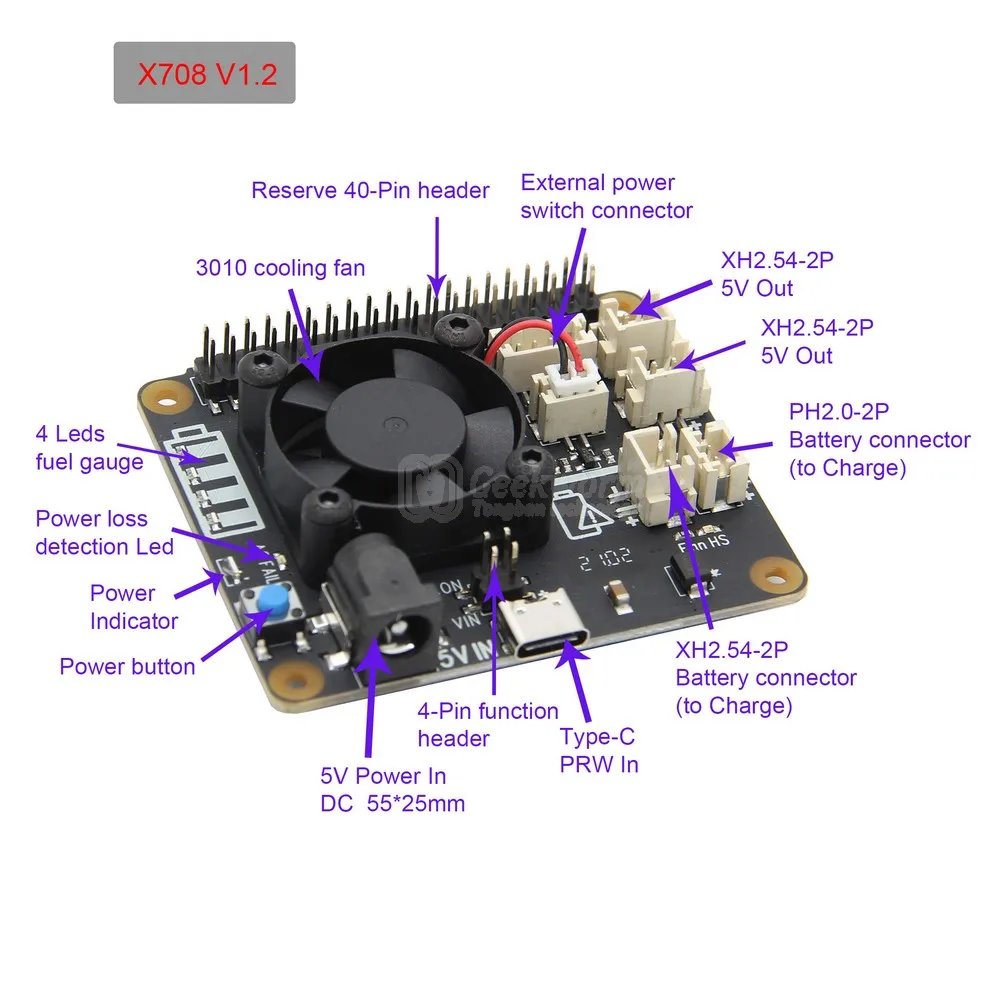

Встроенные 4 зеленых светодиода показывают уровень зарядки и разрядки батареи 25%, 50% , 75% и 100%
Батареи крепятся через PH2.0-2P или XH2.54-2P
Интеллектуальное и безопасное управление питанием
Оснащен мгновенной кнопкой для легкого управления питанием
Нажмите кнопку, чтобы включить
Нажмите кнопку и удерживайте в течение 1-2 секунд для перезагрузки
Нажмите кнопку и удерживайте в течение 3-7 секунд для обеспечения безопасного отключения
Нажмите кнопку и удерживайте в течение> 8 секунд, чтобы отключить работу
Поддержка безопасного отключения и полного отключения от программного обеспечения
Встроенный синий светодиодный индикатор показывает состояние включения, перезагрузки и выключения питания
Опционально, чтобы включить автоматическое включение при включении или восстановлении питания
Сверхнизкое энергопотребление в режиме ожидания для максимального срока службы батареи
Встроенный охлаждающий вентилятор, который позволяет рассеивать тепло от Raspberry Pi!
Полностью решить проблему перегрева вашего Raspberry Pi
Эффективная температура падения процессора Raspberry Pi
Другое
Полномочия Raspberry Pi через 40-штыревой разъём-без каких-либо дополнительных кабелей требуется
Стандартный интерфейс расширения Raspberry Pi, совместимый с другими расширительными платами
Разъем питания постоянного тока (5,5*2,5 мм) и Тип-C разъем удобен для Потребляемая мощность

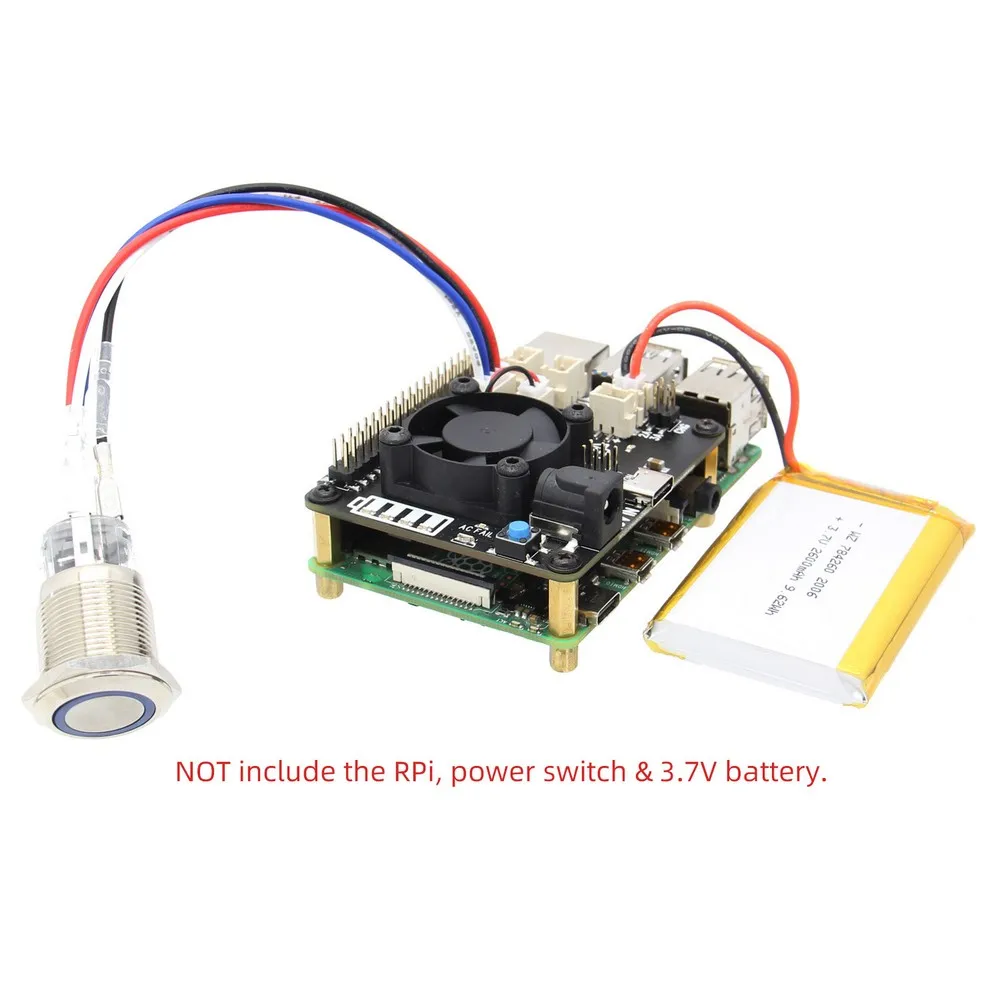

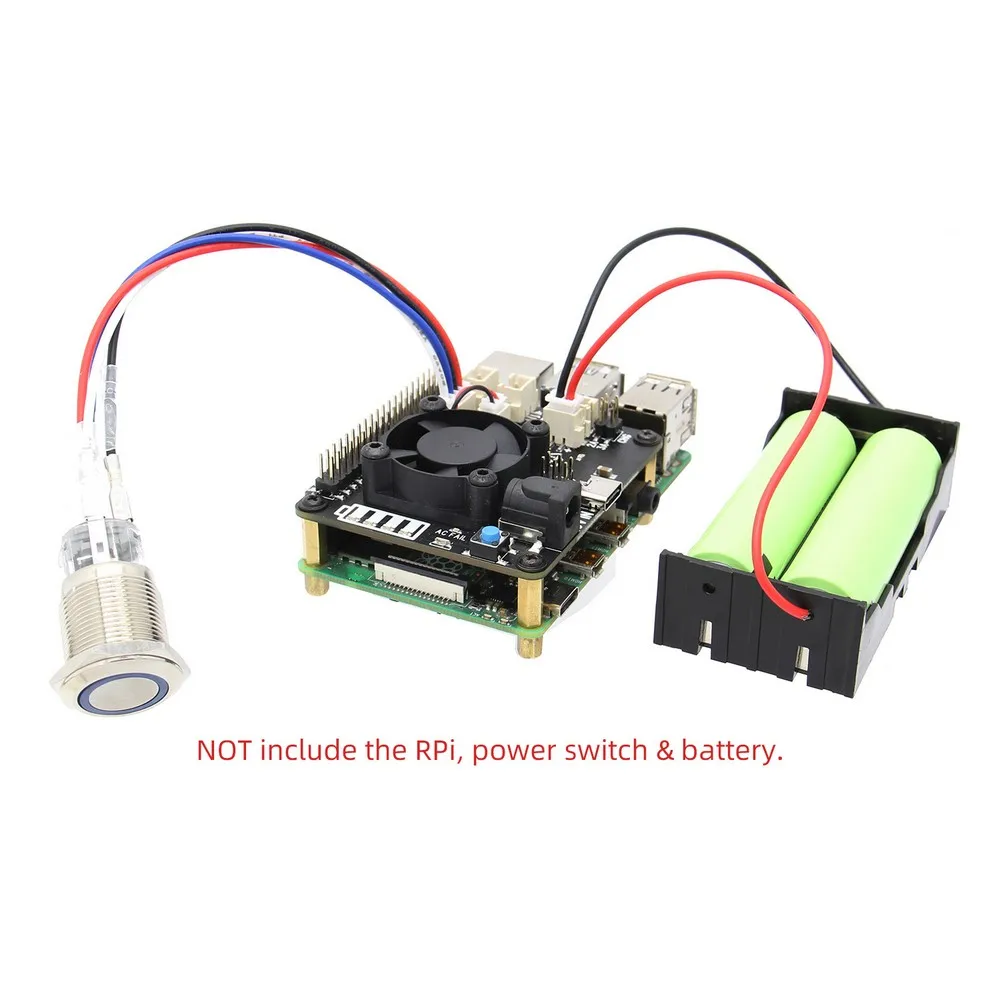

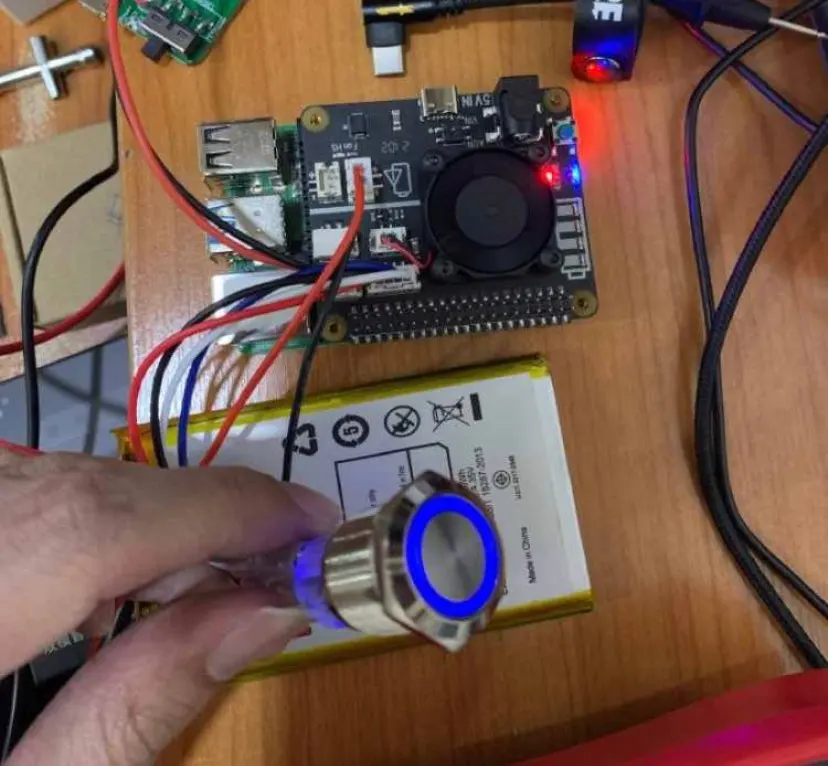

Встроенный разъем PH2.0 позволяет подключить внешний выключатель питания и DIY ваш идеальный чехол
Бортовой XH2.54 выходной разъем позволяет заряжать другие устройства
Монтажные отверстия и стойки обеспечивают механическую стабильность Raspberry Pi и X708 assembl

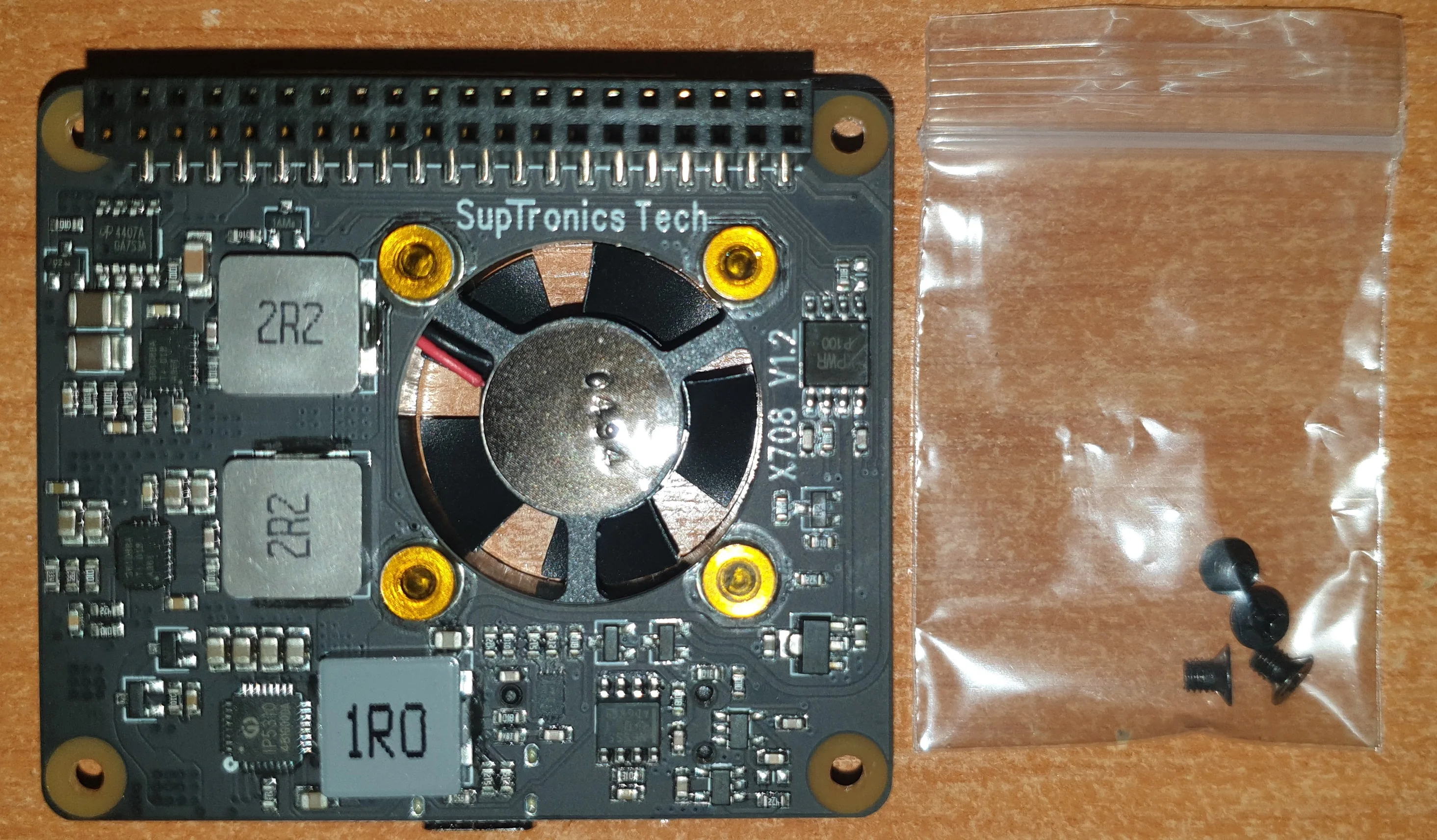

3 Отзывов
