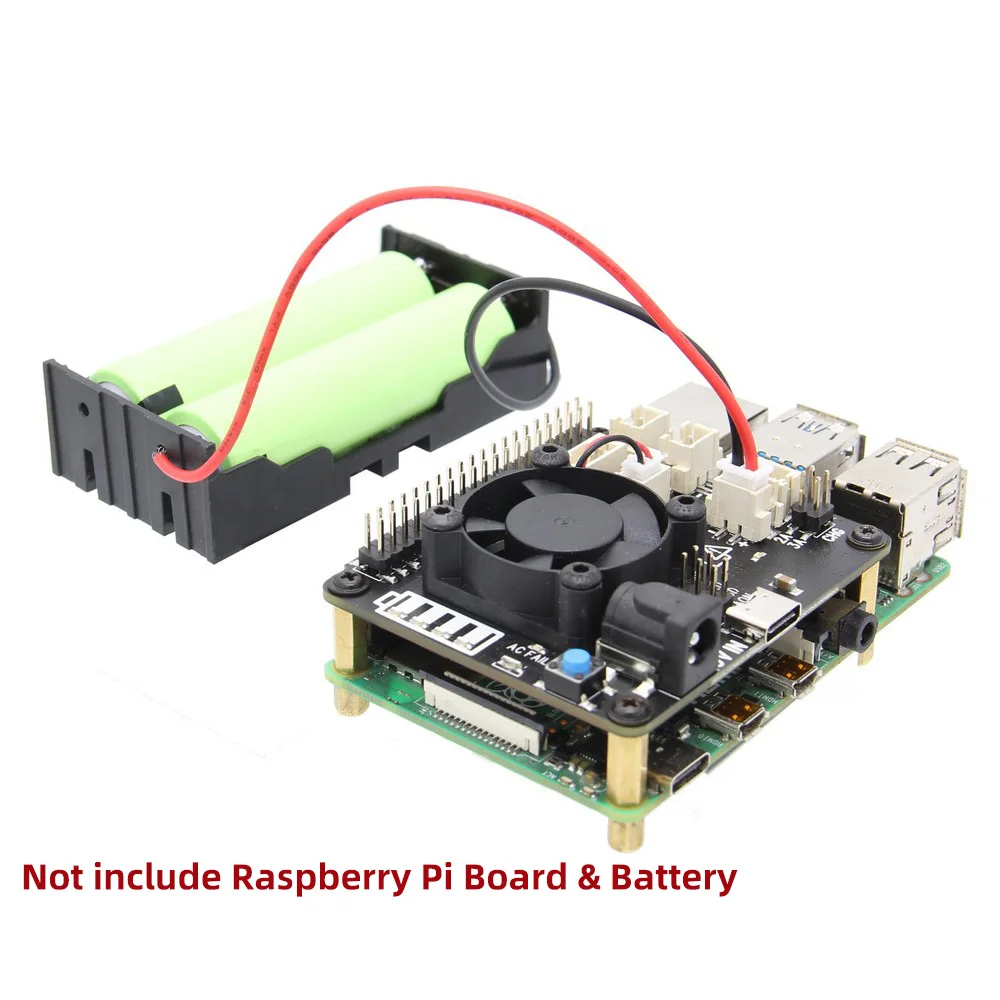

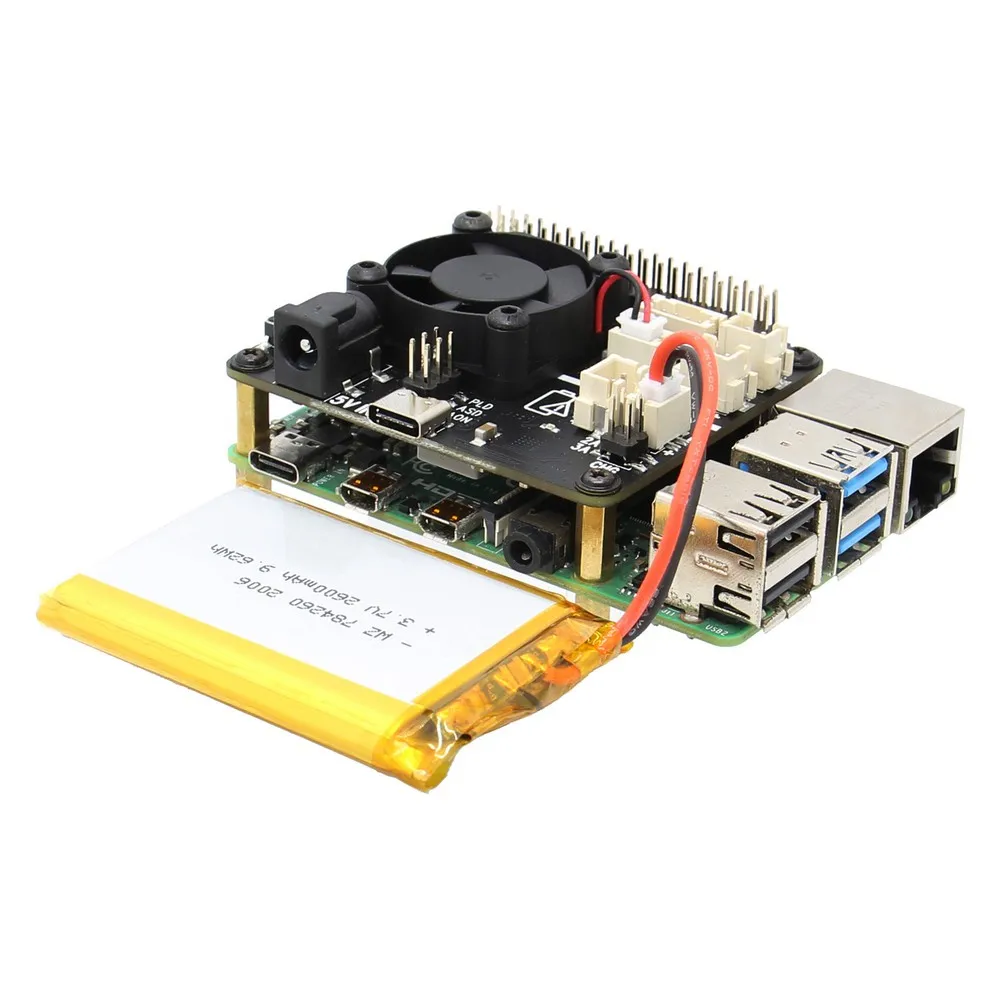

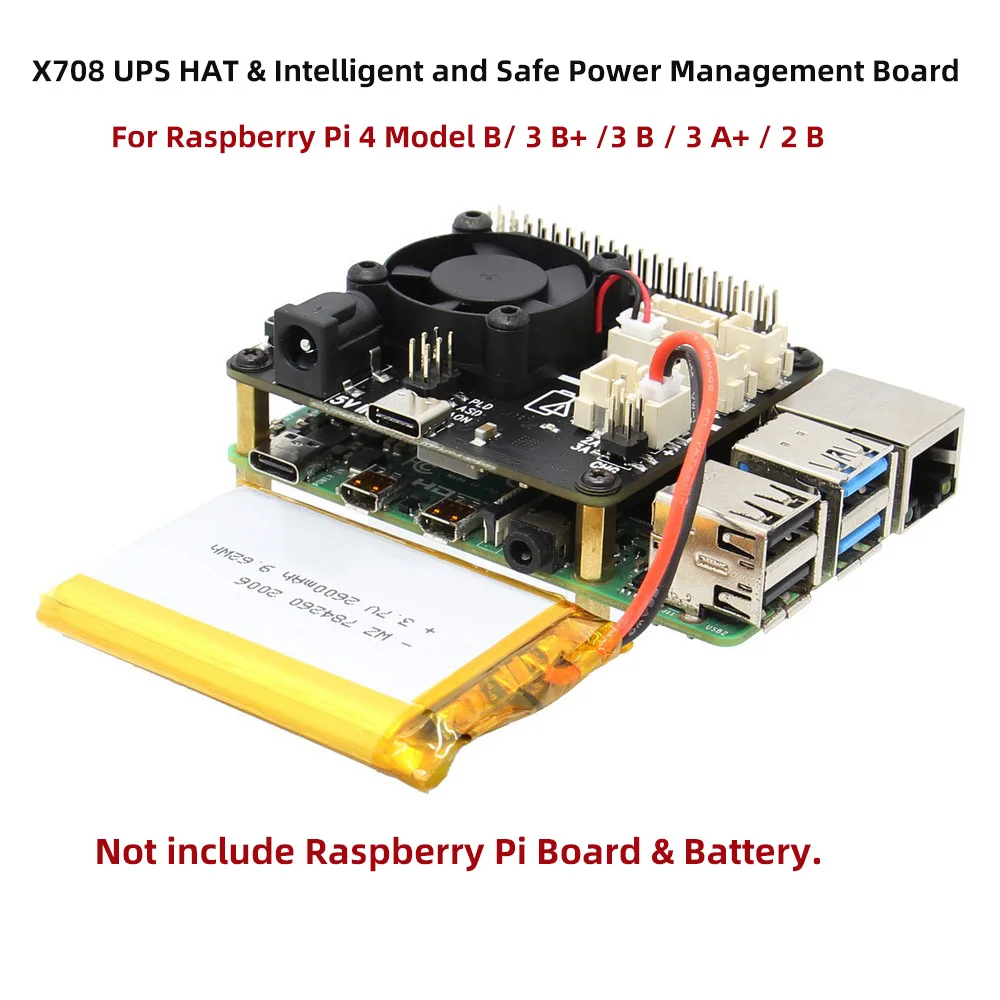

Raspberry Pi X708 UPS HAT и плата управления питанием с охлаждающим вентилятором, обнаружение потери мощности переменного тока, функция автоматического включения и безопасного отключения

X708 V2.0 выпущен в апреле 2022 года; Обновление:

Дополнительная защита цепи и функции сигнализации, когда аккумулятор обратно подключен (будет включено)

Поддерживает управление двумя скоростями вентилятора

Решена проблема, что старая версия не может зарядить, когда батарея будет измотана

Улучшенная функция автоматического включения

Дополнительная функция переразряда батареи

Улучшенная мощность управления путями Функция: в тех случаях, когда внешний адаптер питания переменного тока поставляется, AC блок питания обеспечивает питание UPS Шилд, а также заряжает батарею.

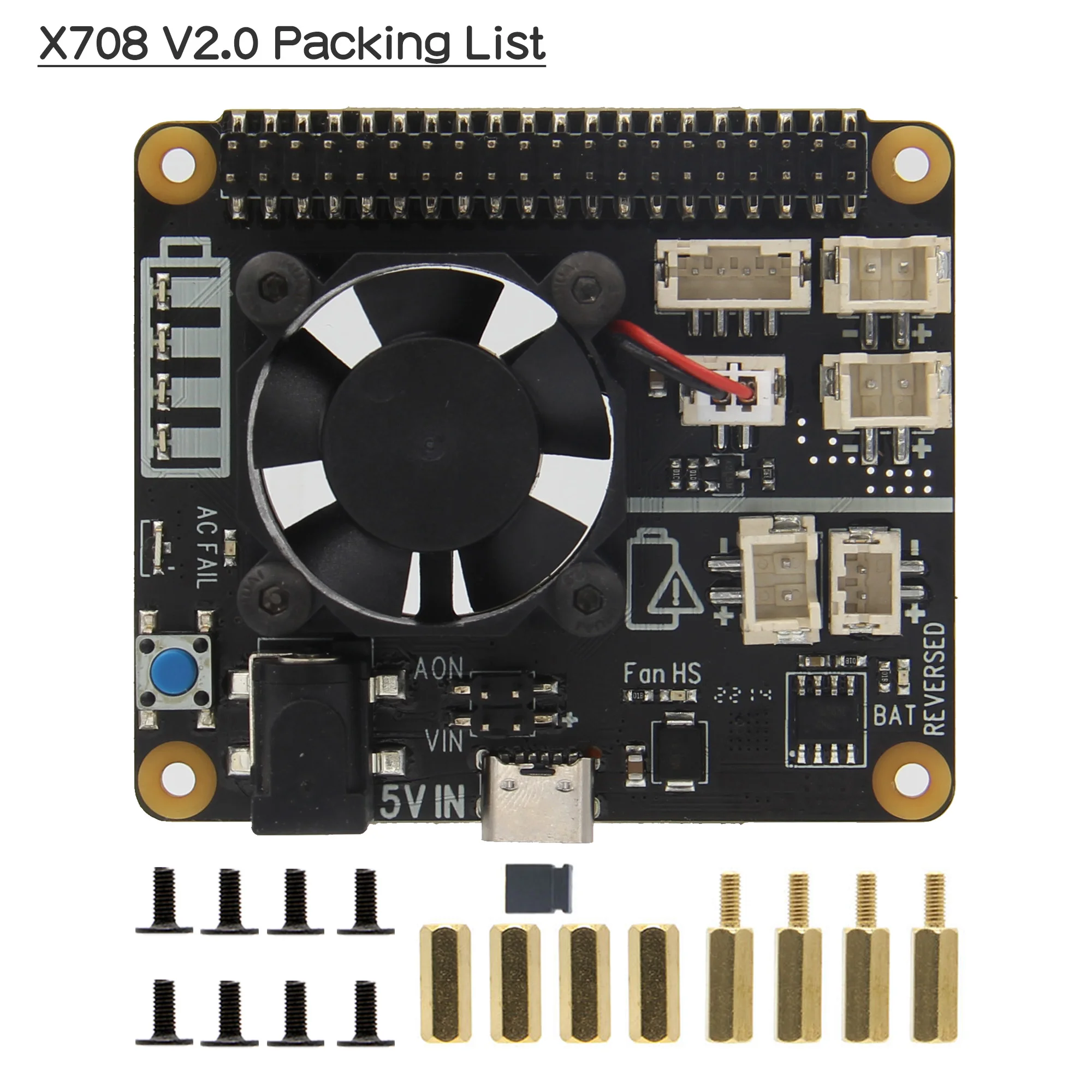

1x X708 Плата расширения

Винты 8x M2.5 * 5 мм

4x M2.5 * 12 + 6 мм прокладки

4x M2.5 * 12 мм прокладки

1x джемпер шаг звеньев 2,54 мм

В X708 является передовым источник бесперебойного электроснабжения от источника питания плата расширения для всех текущих моделей Raspberry Pi с помощью 40 штыревой разъём. Это обеспечивает 5,1 V Макс. Резервное копирование мощности 8000mA даже для самых требовательных Raspberry Pi комплектов ups, интеллектуальное и безопасное управление питанием, безопасное отключение, потеря мощности переменного тока/Обнаружение сбоя адаптера питания, автоматическое включение питания, полное отключение питания от программного обеспечения и охлаждающего вентилятора.

В X708 оставляет за собой 40-штыревой разъём, что может быть сложены вместе с другими Raspberry Pi Аксессуары для досок для расширения приложений. В X708 может также использоваться с X825 (2,5 "HDD/SSD анти-отпечатков пальцев) и X857/X862(MSATA/M.2 SSD анти-отпечатков пальцев) для безопасного резервного копирования данных.

Обеспечивает непрерывную работу до 10 ~ 30 часов (в зависимости от типа батареи и количества использованных)

Макс 5,1 V 8000mA Мощность резервного копирования для даже самого взыскательного RPi комплект источник бесперебойного питания

Поддерживает быструю зарядку аккумулятора 2A/3A

Интегрированная защита от перегрузки по току и защита от перенапряжения

Интегрированные топливные системы Максима (считывание напряжения батареи и процент через i2c)

Интегрированный 10-А полностью интегрированный синхронный повышающий преобразователь

Интеллектуальная автоматическая зарядка и разрядка

Работайте как в режиме зарядки, так и в режиме boost, чтобы обеспечить полное управление системой и питание батареи mgt

Интегрированный сквозной путь IN-to-SYS Для передачи входного напряжения в систему

Усовершенствованная система управления питанием позволяет избежать частого заряда и разрядки батарей

Передовая система управления питанием позволяет 3а быстрой зарядки и питания Raspberry Pi одновременно

Встроенные 4 зеленых светодиода показывают уровень зарядки и разрядки батареи 25%, 50% , 75% и 100%

Батареи крепятся через PH2.0-2P или XH2.54-2P

Интеллектуальное и безопасное управление питанием

Нажмите кнопку, чтобы включить

Нажмите кнопку и удерживайте в течение 1-2 секунд для перезагрузки

Нажмите кнопку и удерживайте в течение 3-7 секунд для обеспечения безопасного отключения

Нажмите кнопку и удерживайте в течение> 8 секунд, чтобы отключить работу

Поддержка безопасного отключения и полного отключения от программного обеспечения

Встроенный синий светодиодный индикатор показывает состояние включения, перезагрузки и выключения питания

Потеря мощности переменного тока или Обнаружение сбоя адаптера питания (светодиодный индикатор и GPIO)

Опционально, чтобы включить автоматическое включение при включении или восстановлении питания

Автоматическая безопасное отключение когда низкого заряда батареи (напряжение <3,0 V)

Сверхнизкое энергопотребление в режиме ожидания для максимального срока службы батареи

Встроенный охлаждающий вентилятор, который позволяет рассеивать тепло от Raspberry Pi!

Полностью решить проблему перегрева вашего Raspberry Pi

Эффективная температура падения процессора Raspberry Pi

Полномочия Raspberry Pi через 40-штыревой разъём-без каких-либо дополнительных кабелей требуется

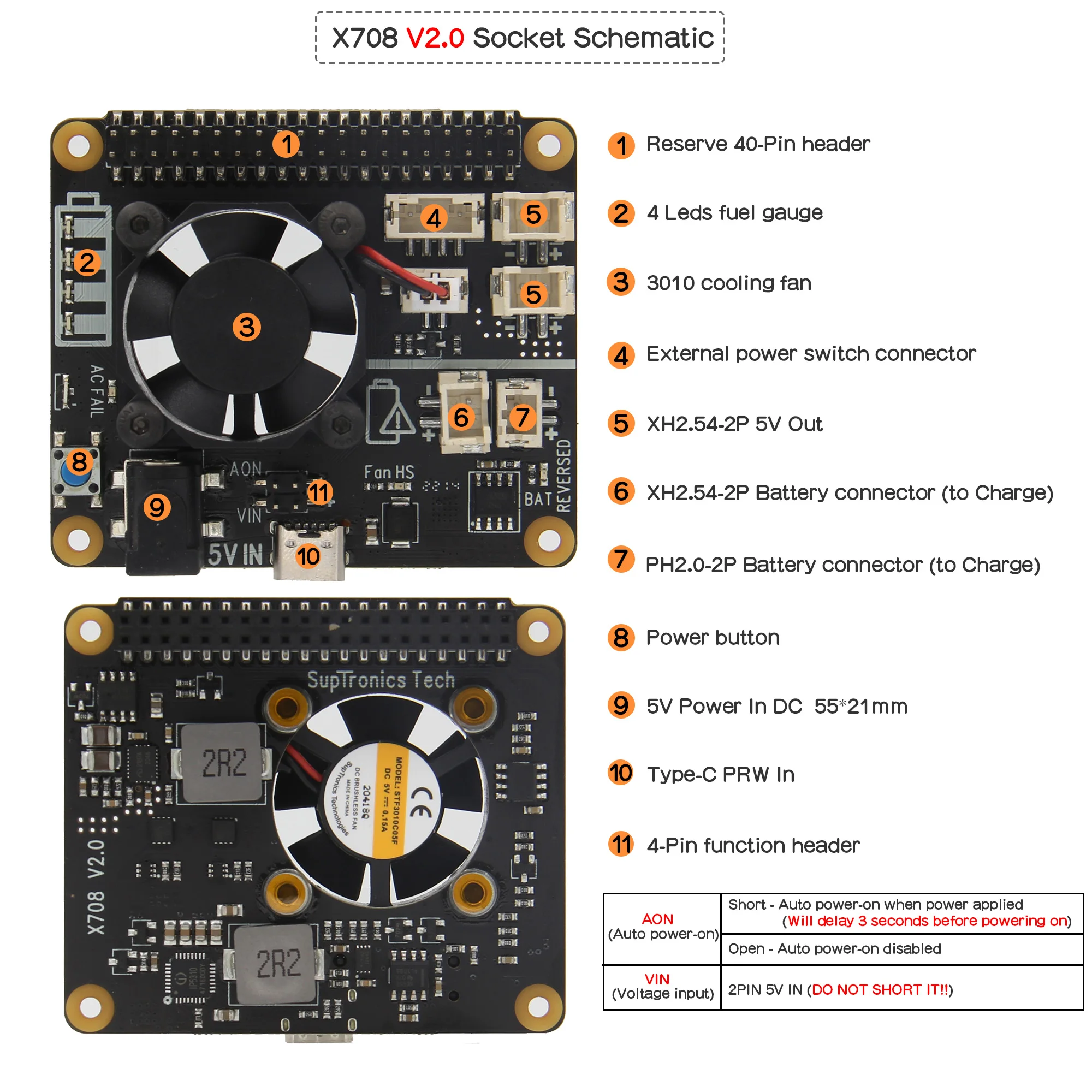

Стандартный интерфейс расширения Raspberry Pi, совместимый с другими расширительными платами

Разъем питания постоянного тока (5,5*2,5 мм) и Тип-C разъем удобен для Потребляемая мощность

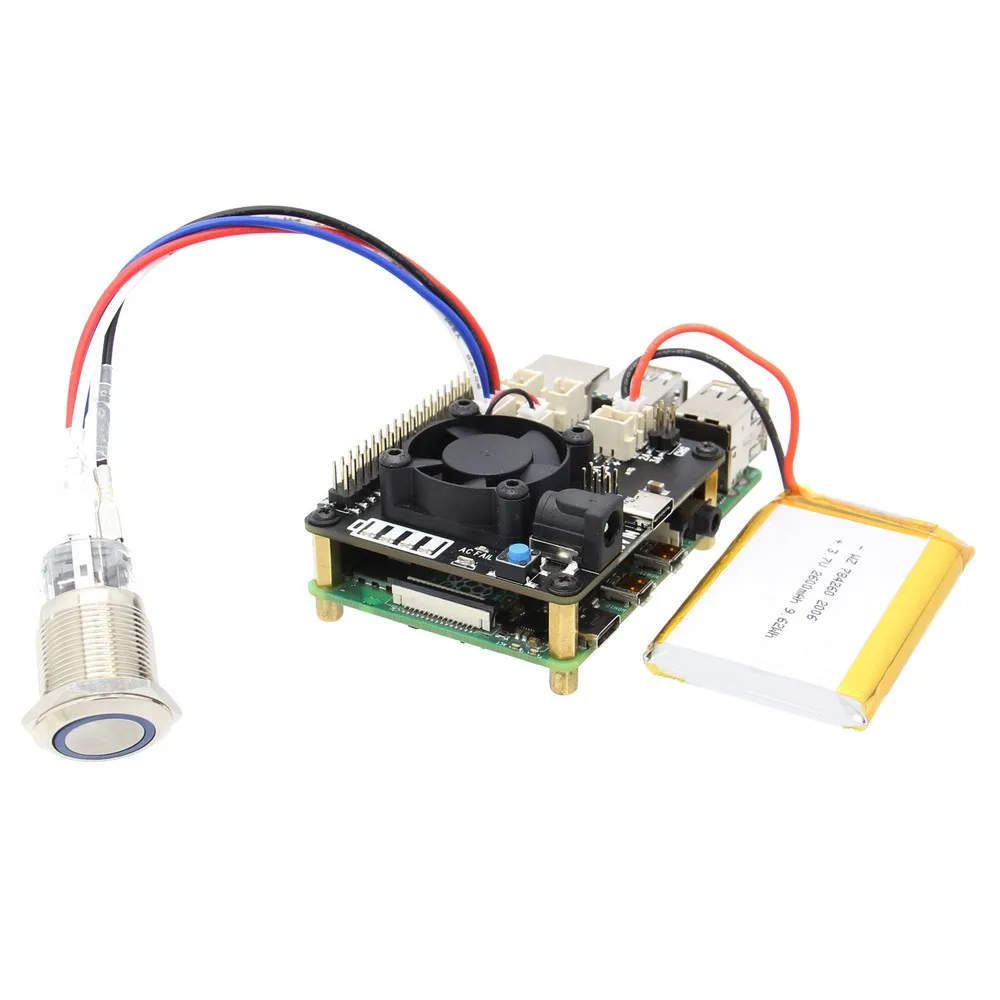

Встроенный разъем PH2.0 позволяет подключить внешний выключатель питания и DIY ваш идеальный чехол

Бортовой XH2.54 выходной разъем позволяет заряжать другие устройства

Монтажные отверстия и стойки обеспечивают механическую стабильность Raspberry Pi и X708 в сборе

Источник питания через гнездо типа C: 5Vdc ± 5%, ≥ 3A; Через разъем питания постоянного тока: 5Vdc ± 5%, ≥ 4A

UPS ток на выходе: 5,1 V ± 5% Max 8A

UPS ток зарядки: 1,8 ~ 2.2A/2,3 ~ 3.2A

Напряжение клеммной батареи: 4,24 В

Перезарядки порог: 4,1 V

Батарея: 3,7 литиевая батарея
