Плата управления движением CNC NVEM Mach3, Ethernet фреза EC300 UC300, 3456, 300 кГц

CNC NVEM Mach3 Ethernet карта контроля USB EC300 UC300 управления движением карты 3/4/5/6 оси коммутационная плата 300 кГц удостоверения личности для фрезерный станок с ЧПУ

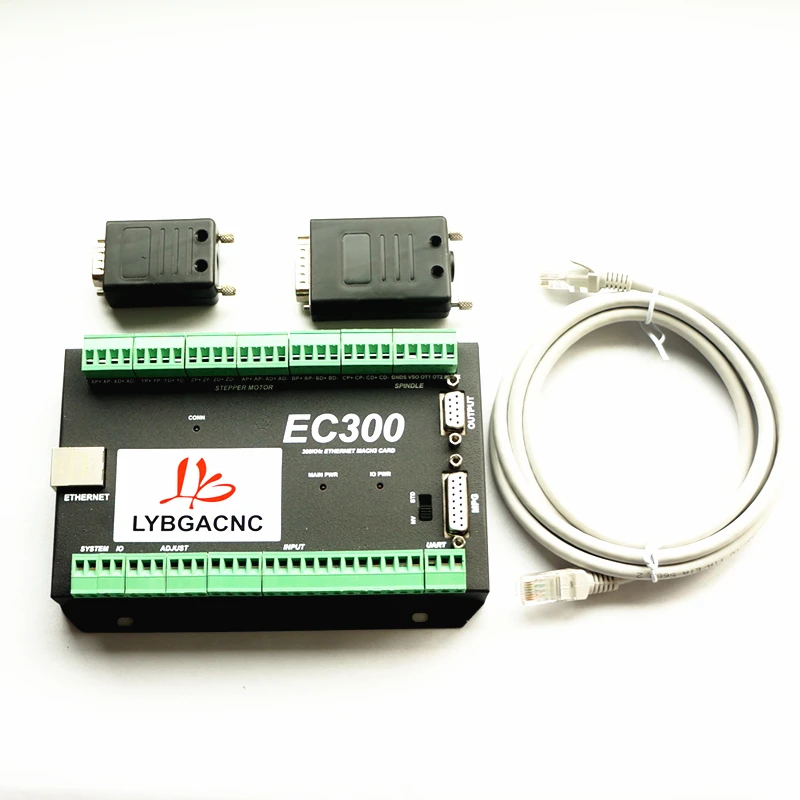

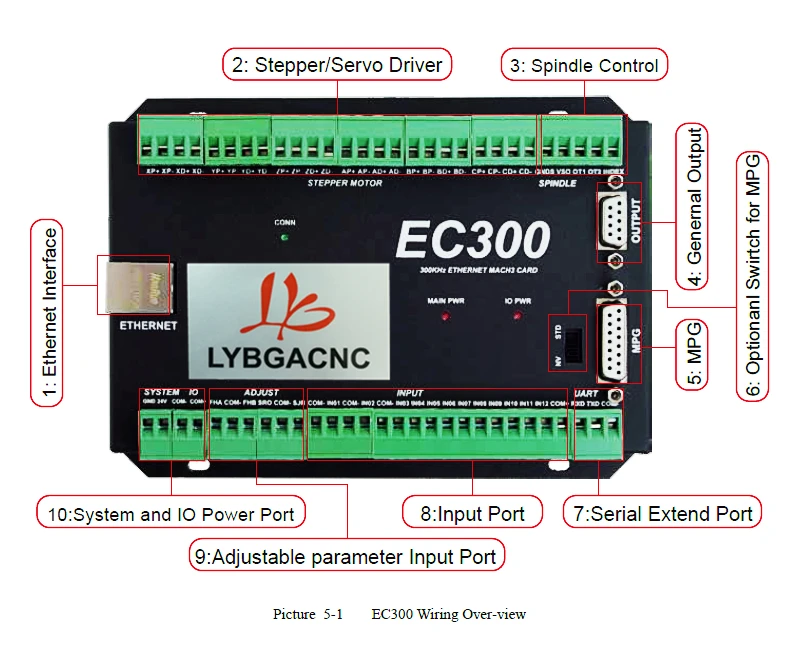

Особенности Ethernet:

1.Управление движением 3-6 осей (X,Y,Z,A,B,C) для опции, максимальная выходная частота 300 кГц/ось.

2.Подключение Ethernet с программным обеспечением Mach 3.

3.Основной источник питания 24 В постоянного тока, ток должен быть выше 1 А.

4.Мощность IO составляет 24VDC вход источника питания, ток должен быть ВЫШЕ 1А (контроллер уже поставляет питание для порта IO, больше не нужен внешний источник питания для порта IO).

5.12 опто-изолированных цифровых входных портов, 10 опто-изолированных Порты цифрового выхода.

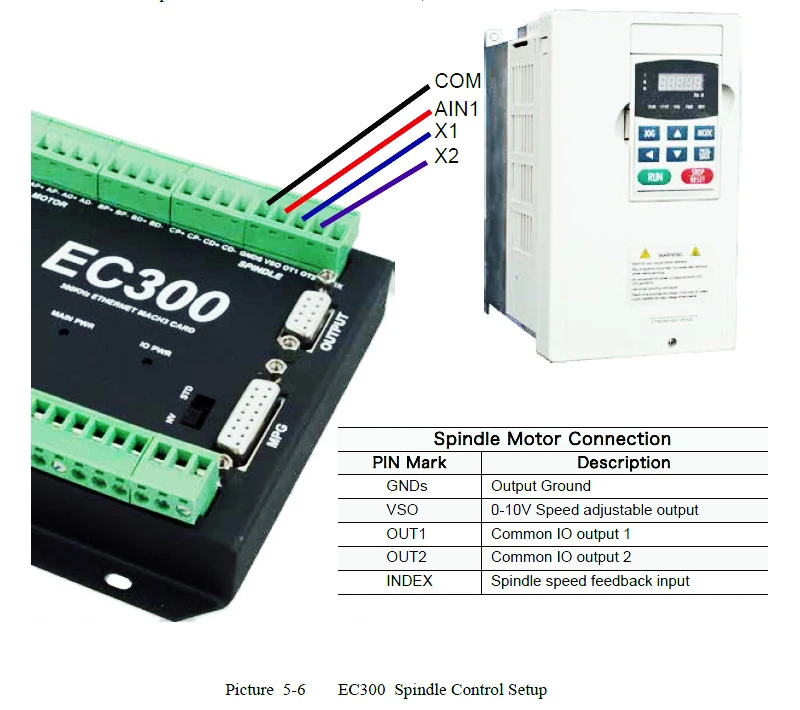

6.1 аналоговый выходной порт с регулируемой скоростью 0-10 В для шпинделя (можно изменить на выходной порт ШИМ).

7.Рычаг управления движением чип, два релейного выхода.

8.Совместим со стандартным MPG, а также цифровой Dream MPG.

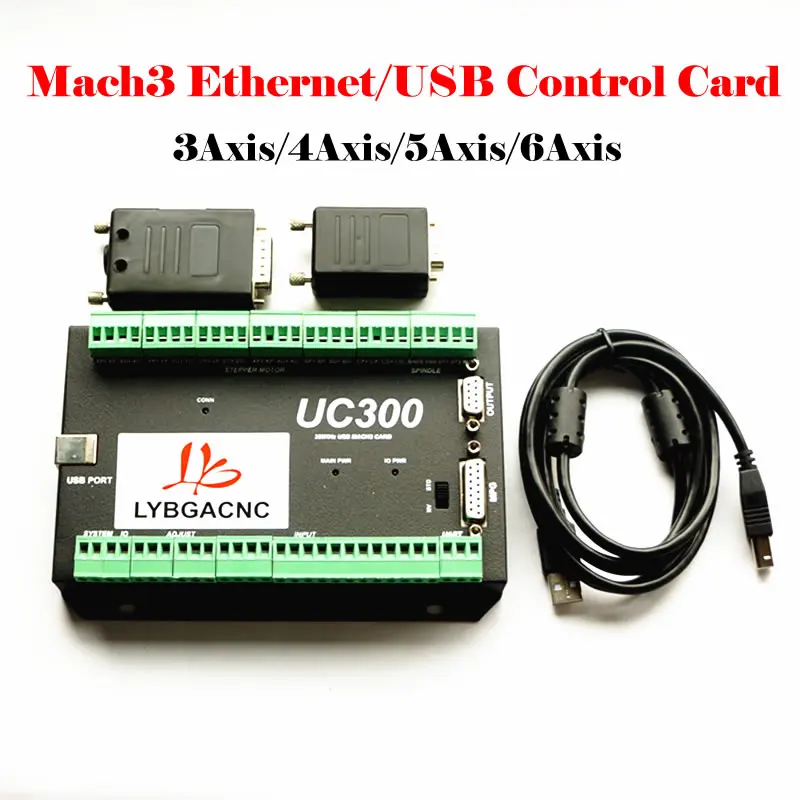

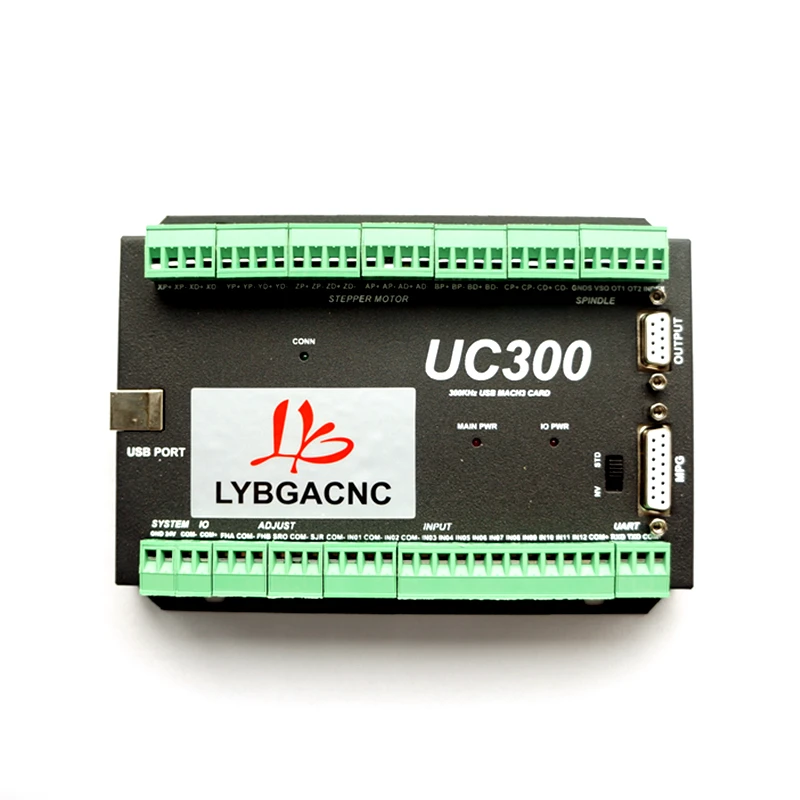

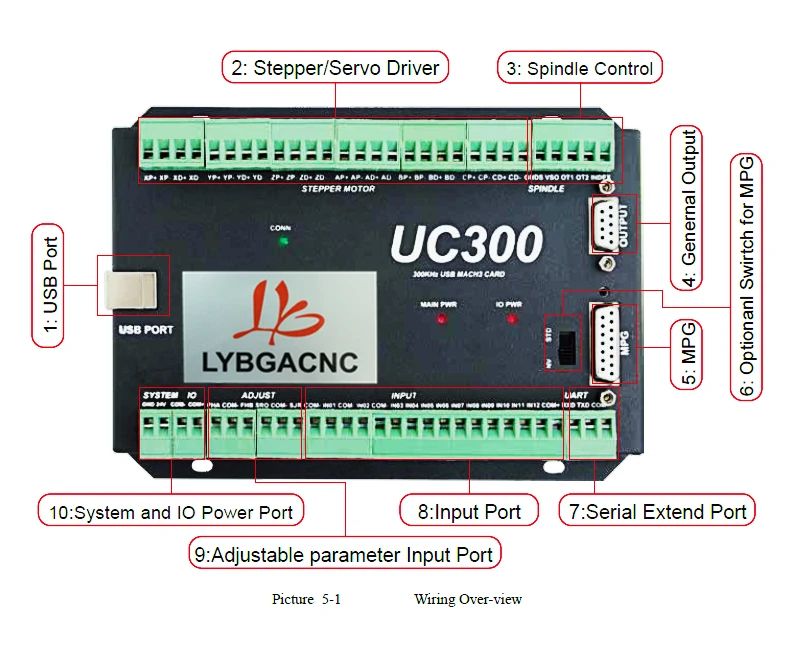

Особенности USB:

Управление движением 3-6 осей (X, Y, Z, A, B, C) для опции, максимальная выходная частота 300 кГц/ось;

USB связь с Mach 3 программного обеспечения;

Основной источник питания 24VDC, ток должен быть ВЫШЕ 1А;

Мощность IO составляет 24VDC вход источника питания, ток должен быть выше 1А (от источника питания IO, Система уже поставляет питание для портов IO. Поэтому нет необходимости в внешнем источнике питания для порта IO.);

12 опто-изолированных цифровых входных портов, 10 опто-изолированных цифровых выходных портов;

1 аналоговый выходной порт с регулируемой скоростью 0-10 В для шпинделя (можно изменить на выходной порт ШИМ);

Рычаг управления движением чип, два релейного выхода;

Совместим со стандартными MPG и Digital Dream MPG.

Спецификация:

Варианты: Ось 3/4/5/6

Источник питания: 24VDC >1A

Максимальная Выходная частота: 300 кГц/ось

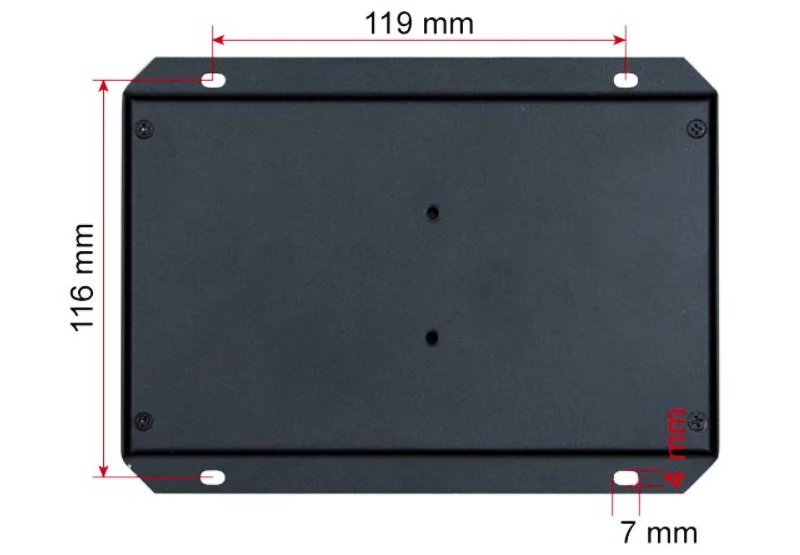

Размеры: 171*106*32 мм

Вес: прибл. 778 г

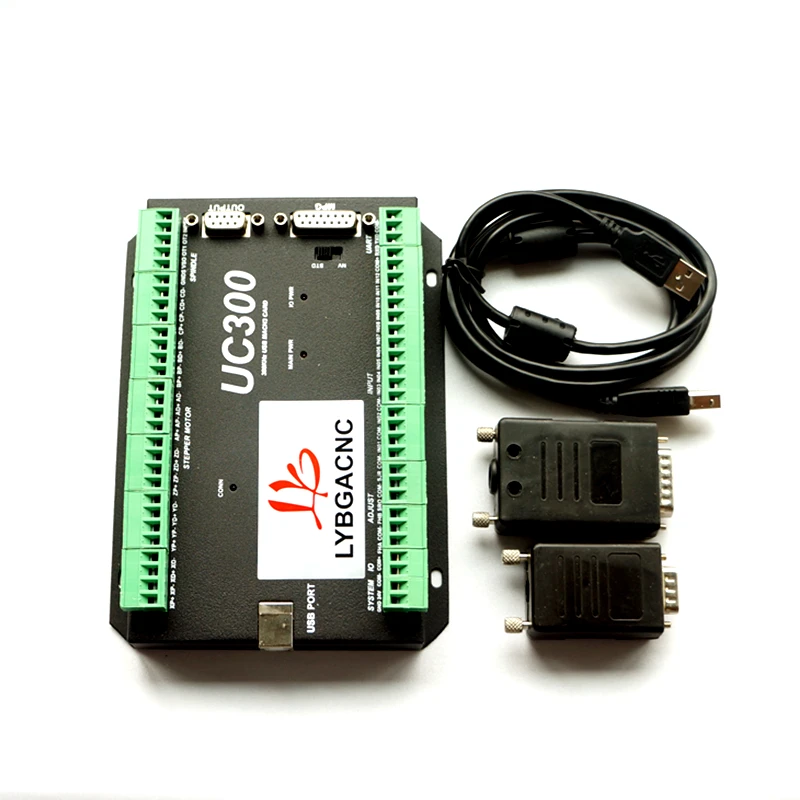

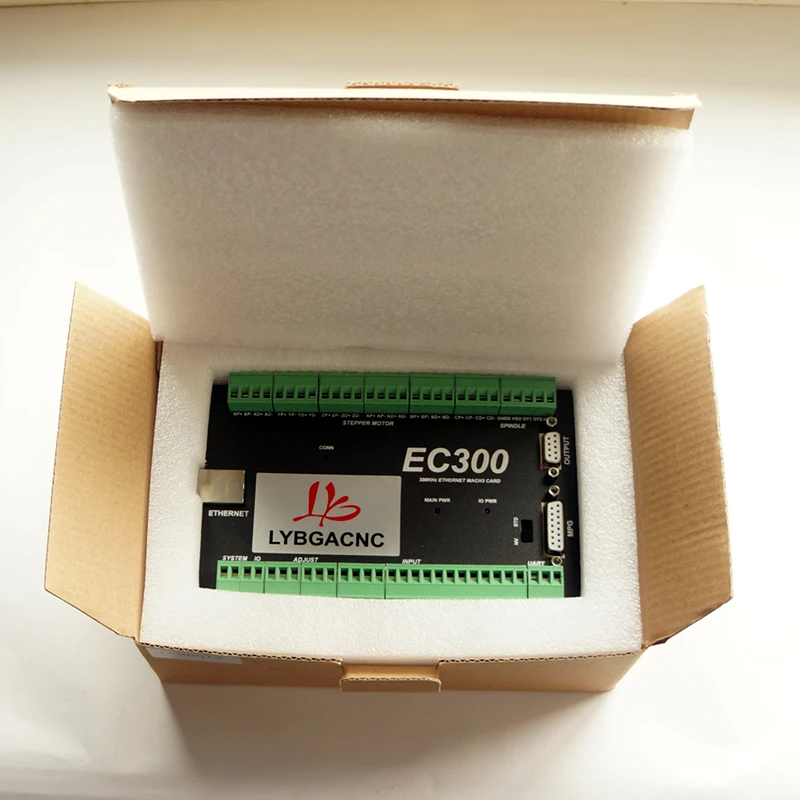

Посылка:

1 x Панель управления движением

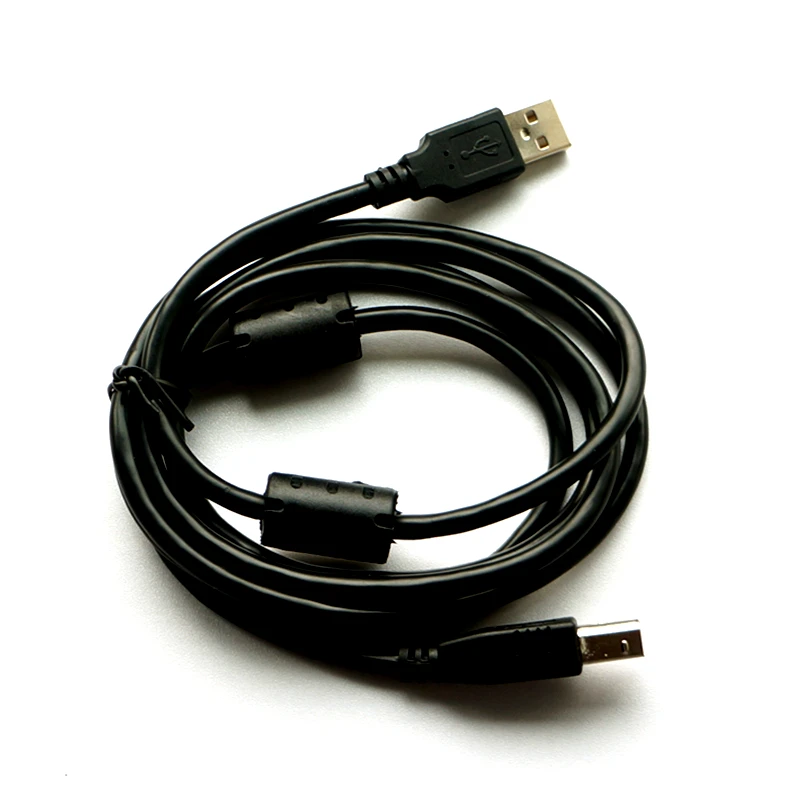

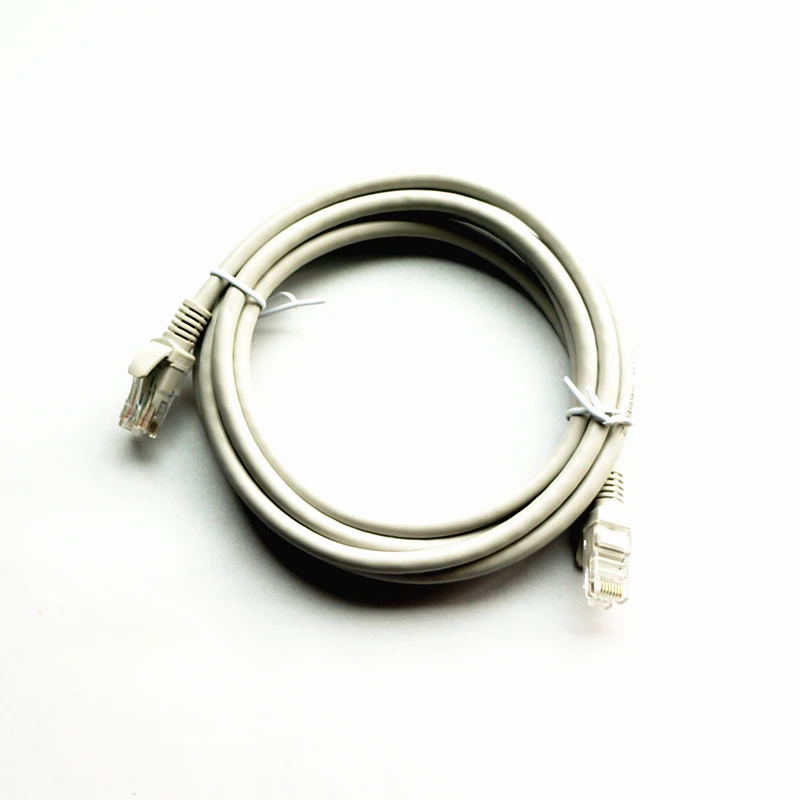

1 х соединительный кабель

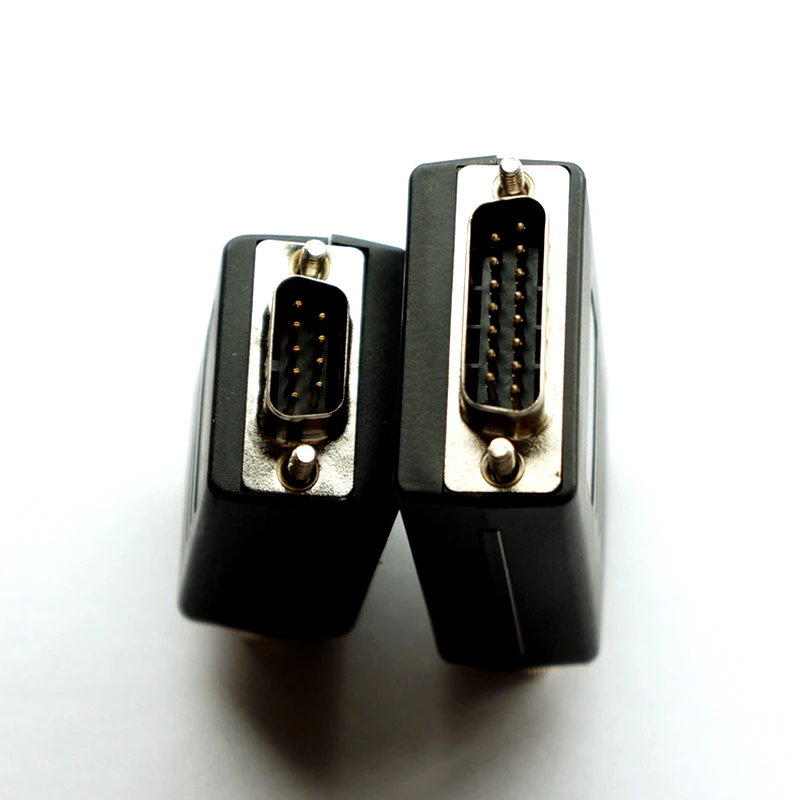

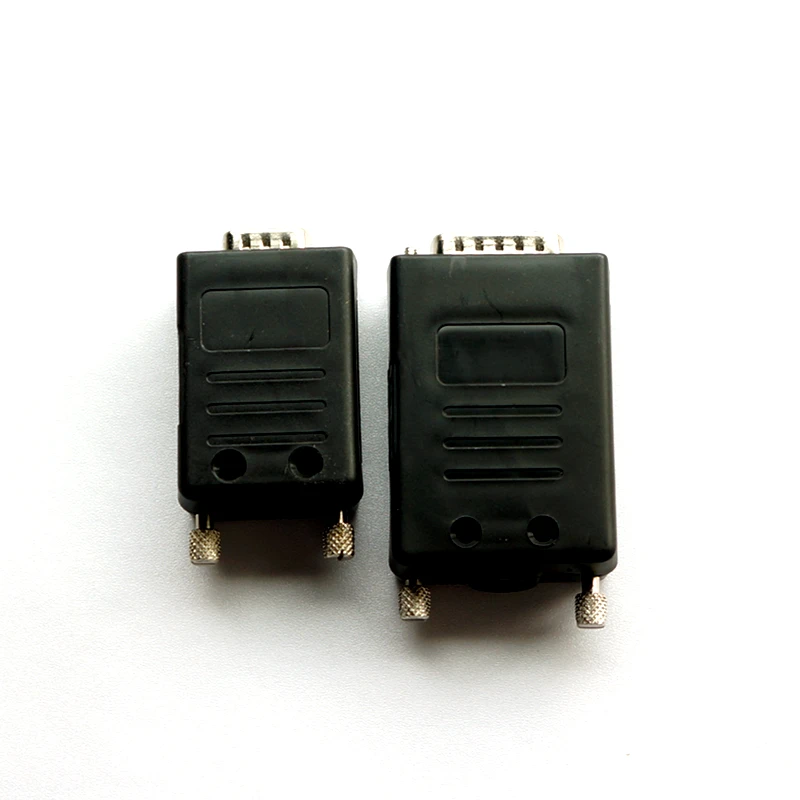

2 x клеммы
