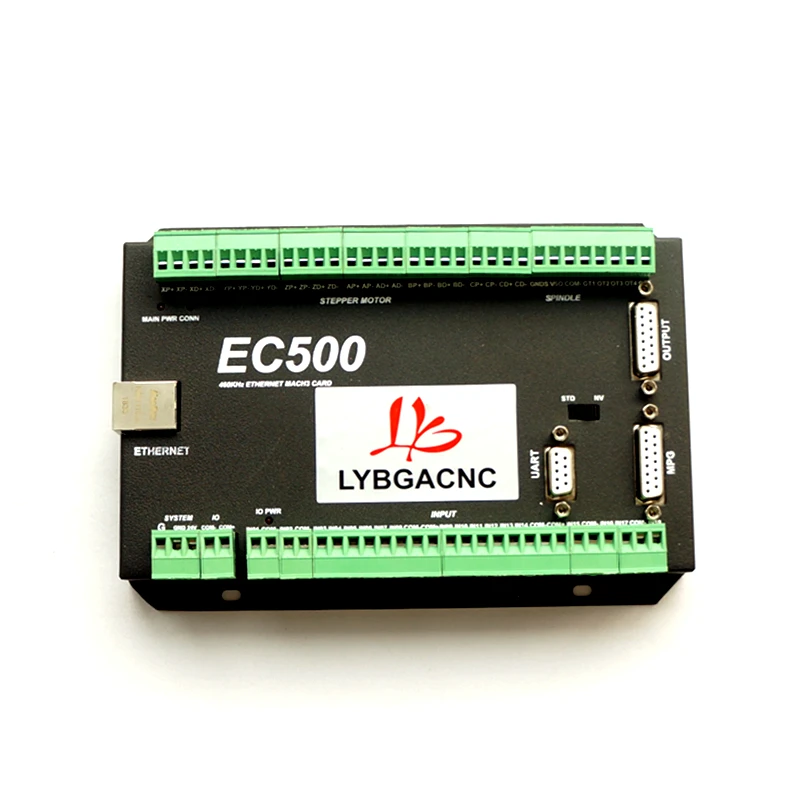

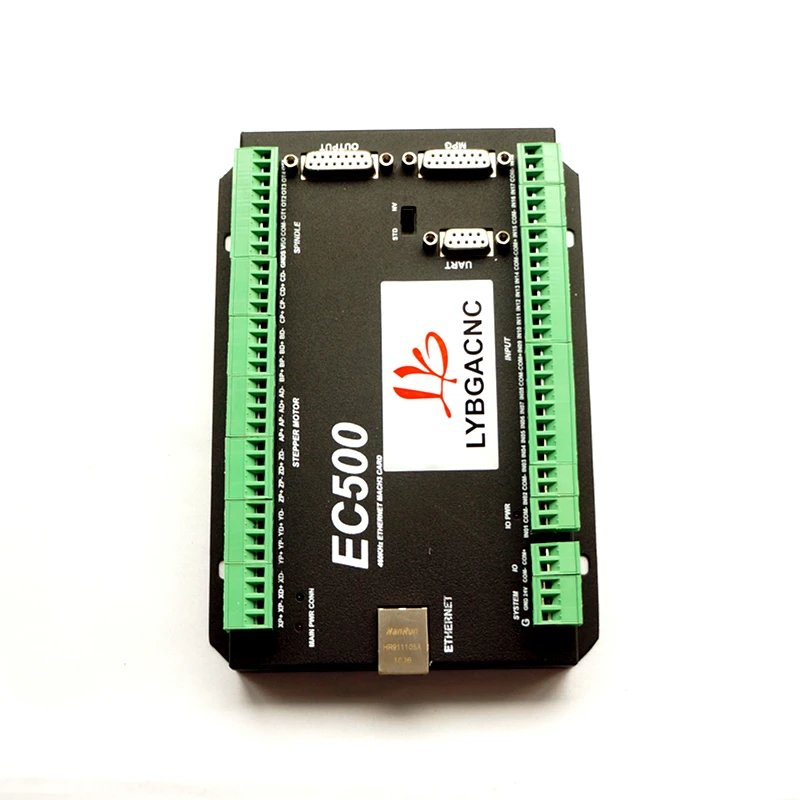

Плата управления движением EC500 для маршрутизатора 3456 оси, 460 кГц

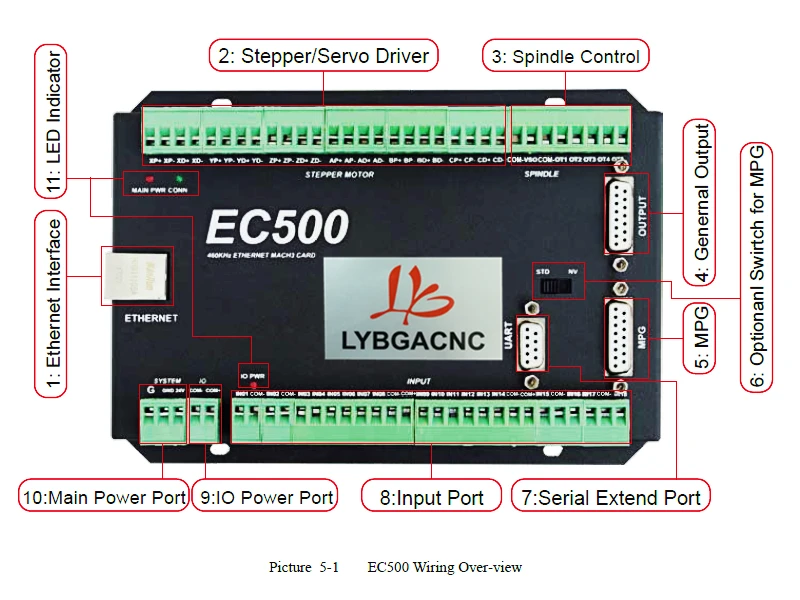

EC500-высокопроизводительный внешний контроллер движения для программного обеспечения Mach3, с интерфейсом Ethernet, поддерживающим Стандартный MPG и цифровой сон MPG. Устройство может взаимодействовать с подключением к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением или с помощью маршрутизатора/переключателя устройств.

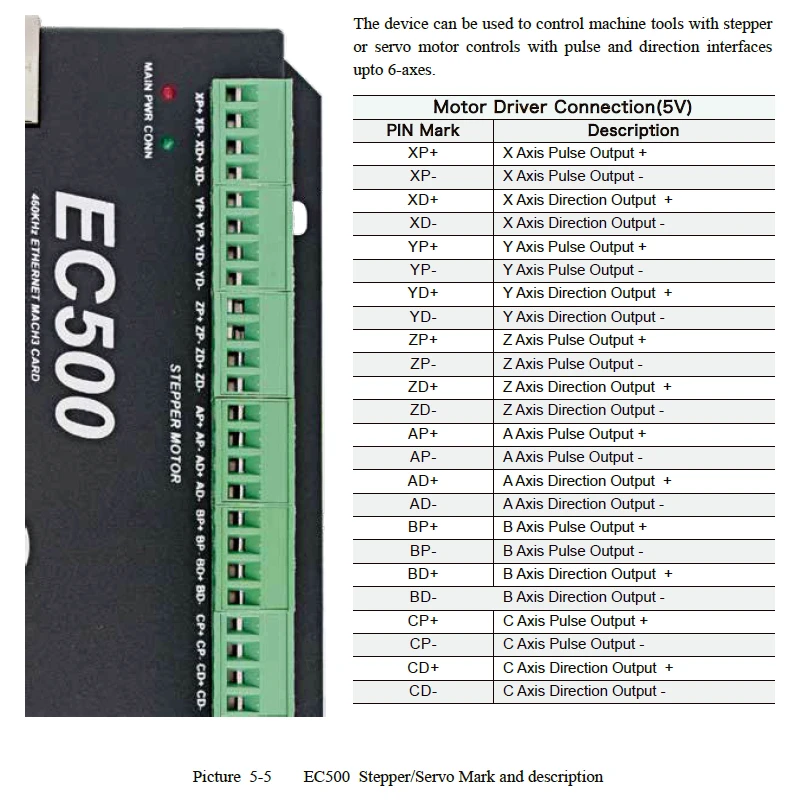

1. Управление движением 3-6 осей (X,Y,Z,A,B,C) для опции, максимальная выходная частота 460 кГц/ось.

2. Подключение Ethernet с программным обеспечением Mach 3.

3. Основной источник питания 24VDC, ток должен быть выше 1А.

4. Мощность IO составляет 24VDC вход источника питания, ток должен быть выше 1А (контроллер уже поставляет питание для порта IO, больше не нужен внешний источник питания для порта IO).

5. 18 опто-изолированных цифровых входных портов, 16 опто-изолированных цифровых выходных портов.

6. 1 аналоговый выходной порт 0-10 В Регулируемая скорость для шпинделя (можно изменить на выходной порт PWM).

7. Рычаг управления движением чип, два релейного выхода.

8. Совместим со стандартным MPG, а также с цифровым Dream MPG.

Варианты: Ось 3/4/5/6

Источник питания: 24VDC >1A

Максимальная Выходная частота: 460 кГц/ось

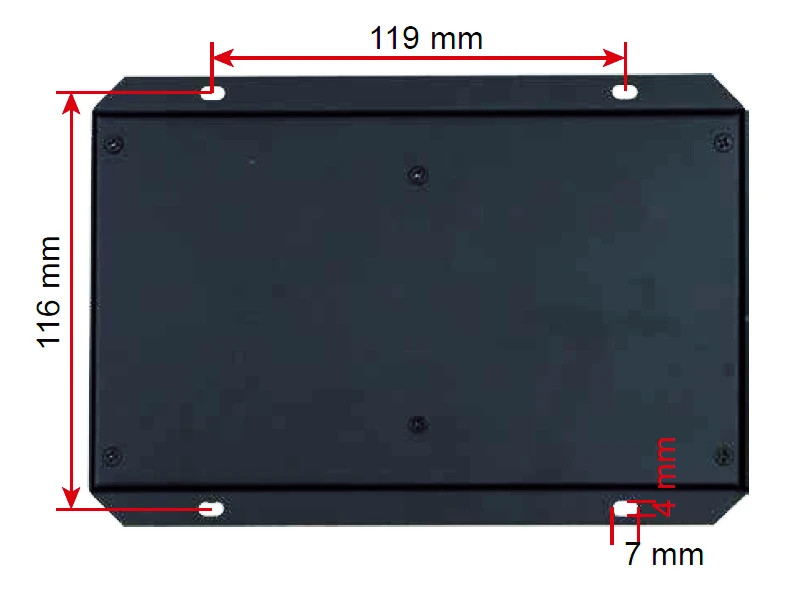

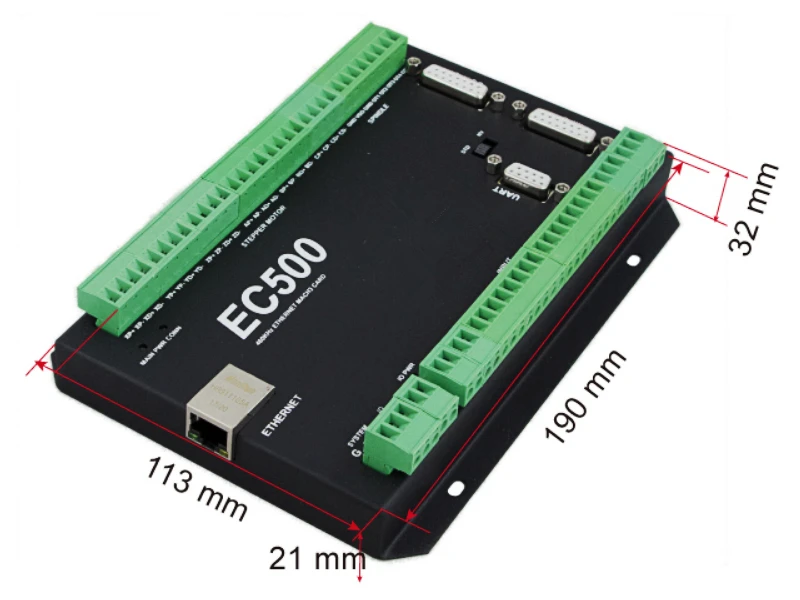

Размеры: 190*113*32 мм

Вес: прибл. 778 г

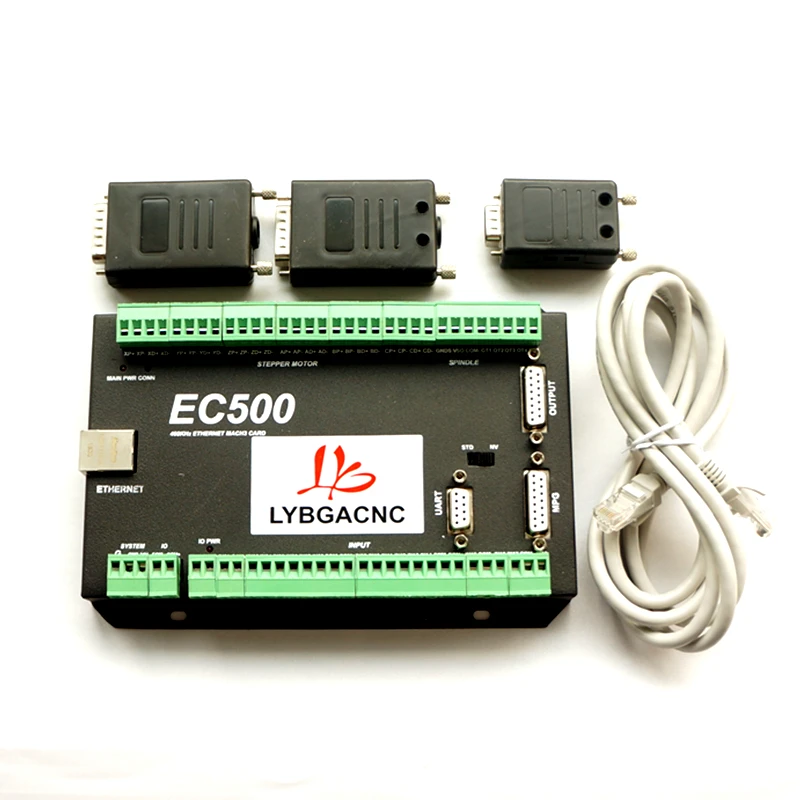

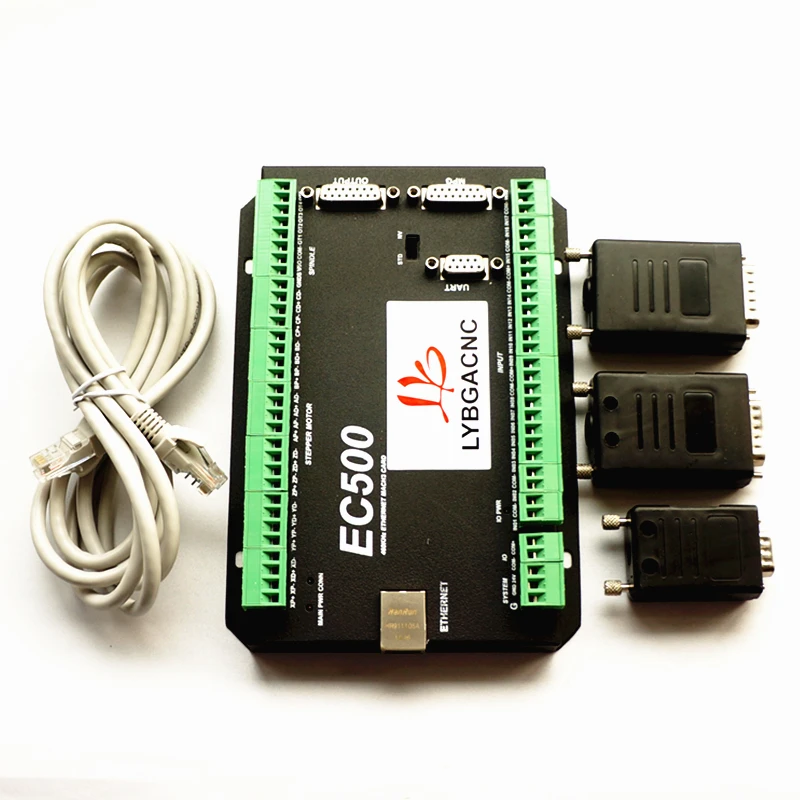

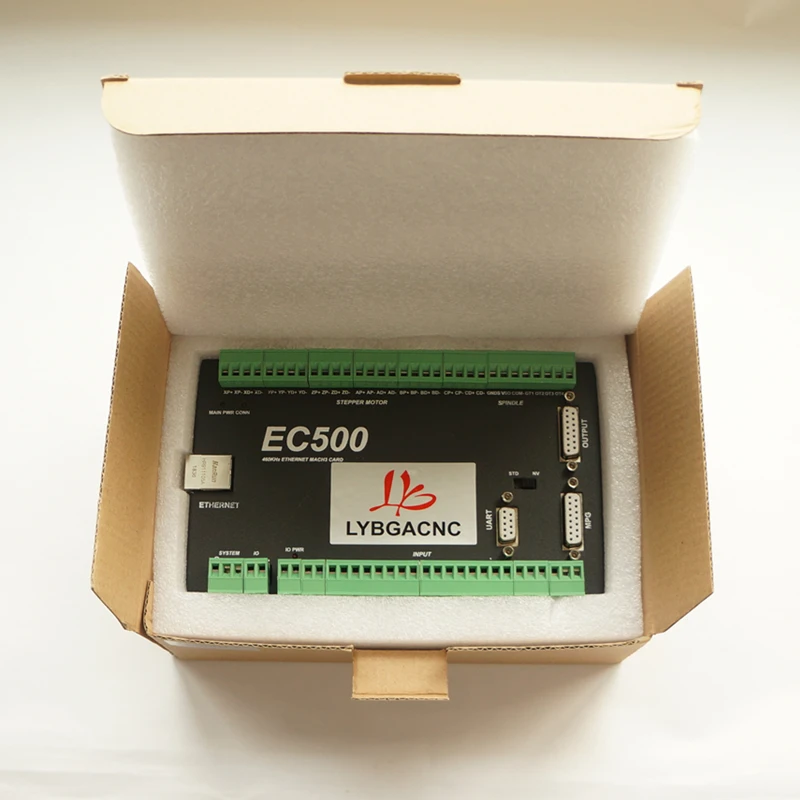

1 x Панель управления движением

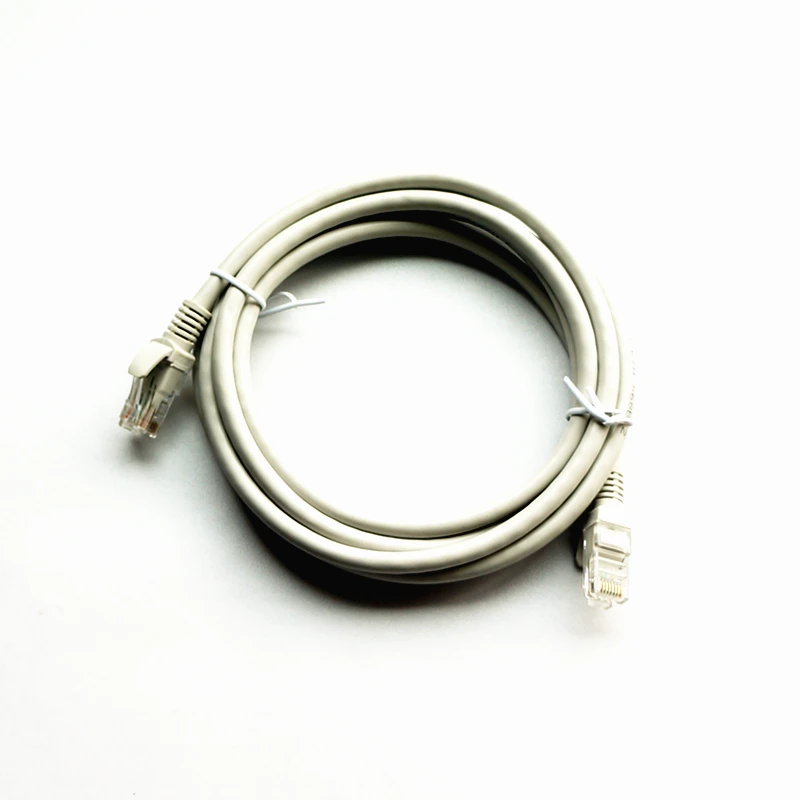

1 х соединительный кабель

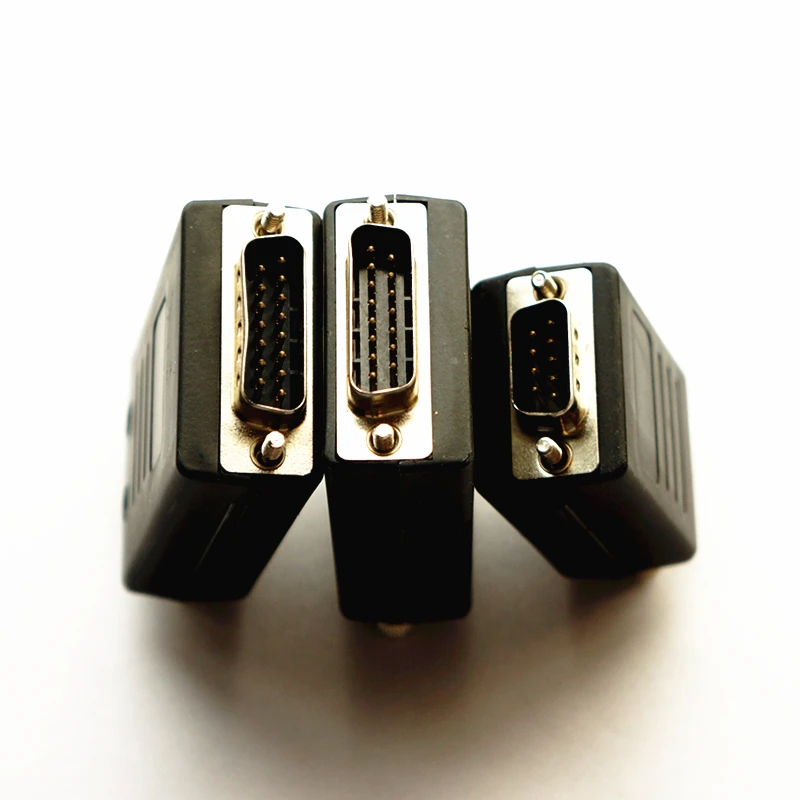

3 x клеммы
