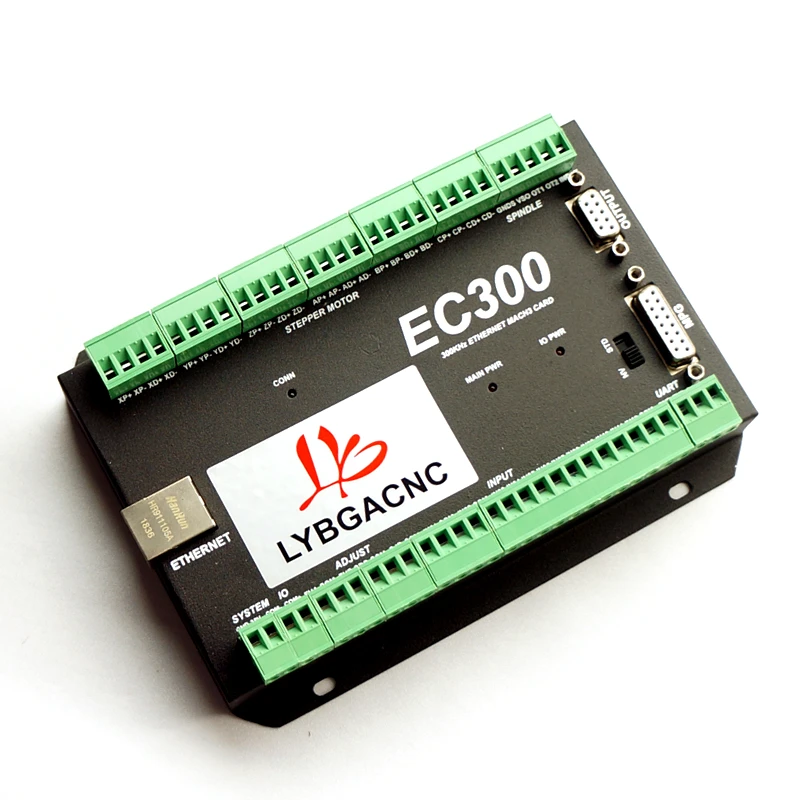

Обновленная карта управления Ethernet Mach3 EC300, фрезерный станок с ЧПУ 3, 4, 5, 6 осей, карта управления движением, плата разрыва для фрезерного станка с ЧПУ сделай сам

Upgrade Mach3 Ethernet карта управления EC300 ЧПУ Маршрутизатор 3 4 5 6 оси управления движением плата прорыва для DIY фрезерный станок с ЧПУ

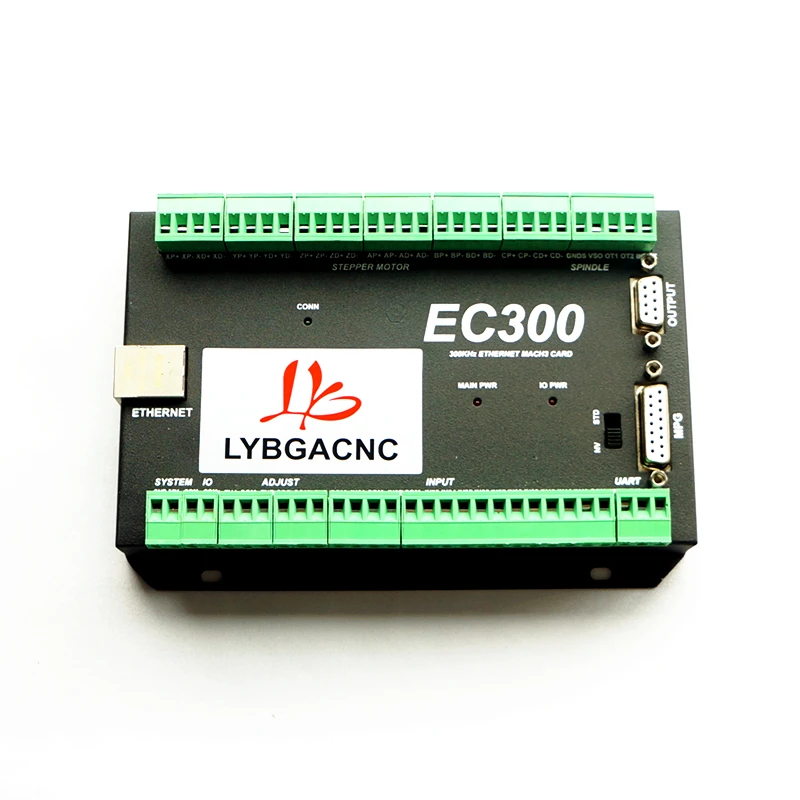

EC300-это высокопроизводительный внешний контроллер движения для программного обеспечения Mach3, с интерфейсом Ethernet, поддерживающим Стандартный MPG и цифровой сон MPG. Устройство может взаимодействовать с подключением к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением или с помощью маршрутизатора/переключателя устройств.

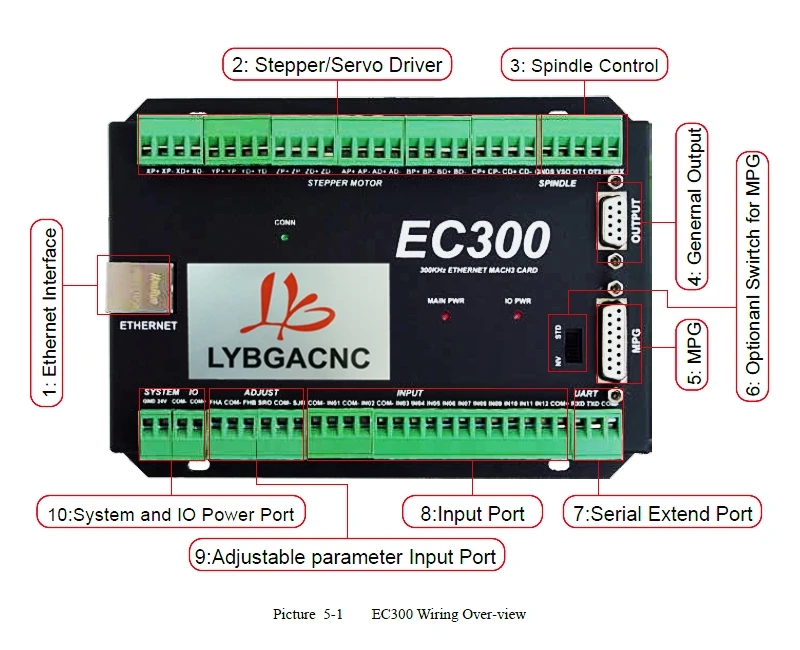

Особенности:

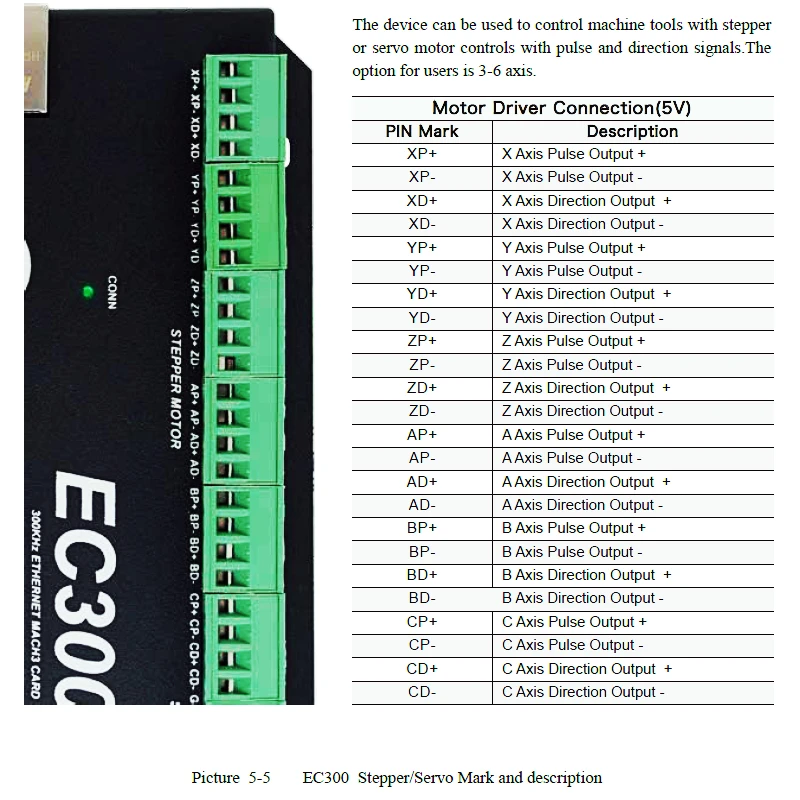

Управление движением 3-6 осей (X,Y,Z,A,B,C) для опции, максимальная выходная частота 300 кГц/ось.

Подключение Ethernet с программным обеспечением Mach 3.

Основной источник питания 24 В постоянного тока, ток должен быть выше 1 А.

Мощность IO составляет 24VDC вход источника питания, ток должен быть ВЫШЕ 1А (контроллер уже поставляет питание для порта IO, больше не нужен внешний источник питания для порта IO).

12 опто-изолированных цифровых входных портов, 10 опто-изолированных цифровых выходных портов.

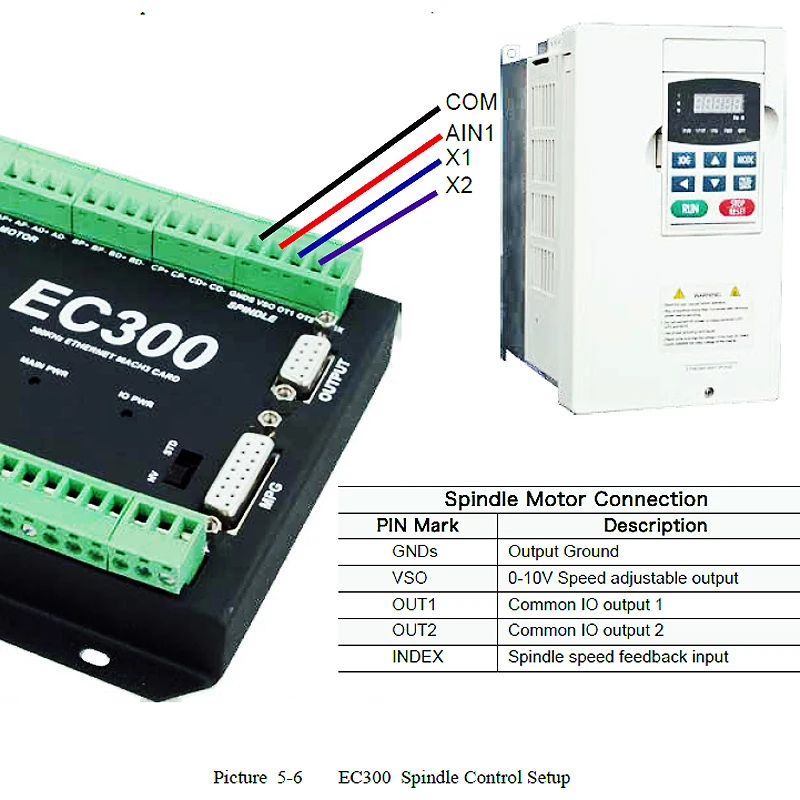

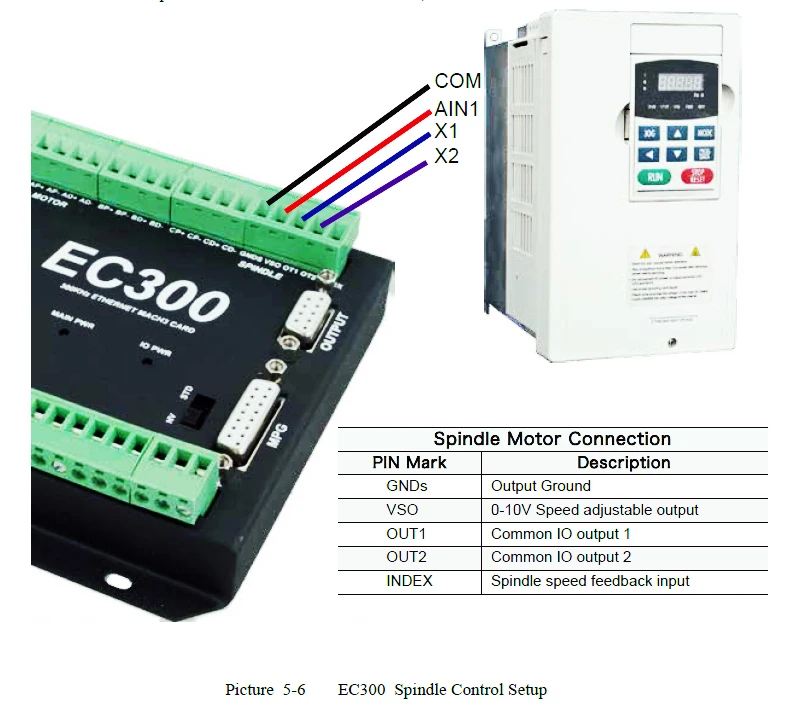

1 аналоговый выходной порт с регулируемой скоростью 0-10 В для шпинделя (можно изменить на выходной порт ШИМ).

Рычаг управления движением чип, два релейного выхода.

Совместим со стандартным MPG, а также цифровой Dream MPG.

Спецификация:

Варианты:3/4/5/6 оси

Источник питания: 24VDC >1A

Максимальная Выходная частота: 300 кГц/ось

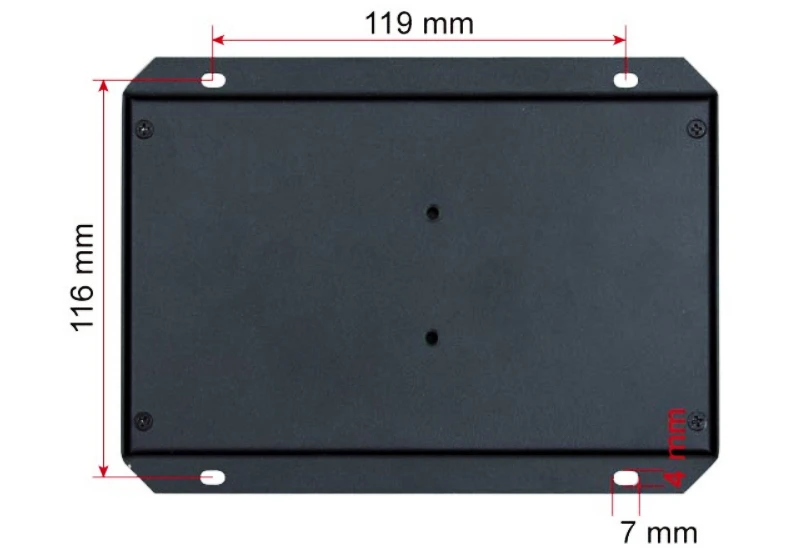

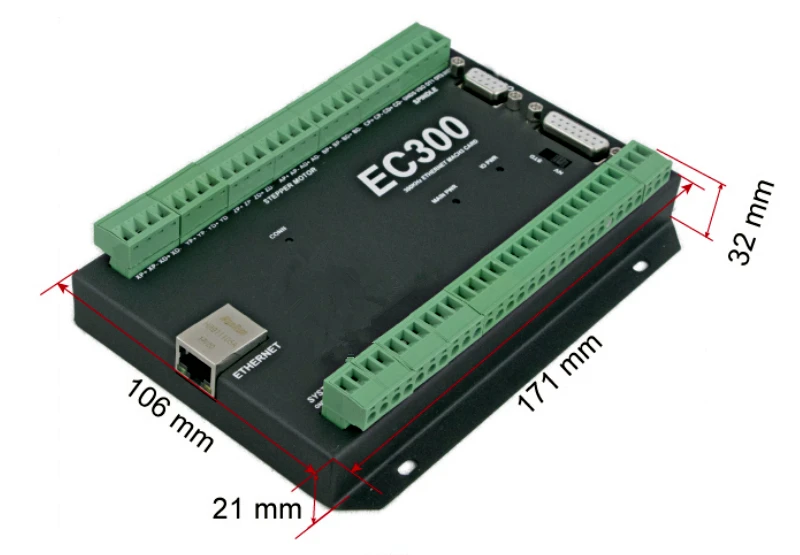

Размеры: 171*106*32 мм

Вес: прибл. 778 г

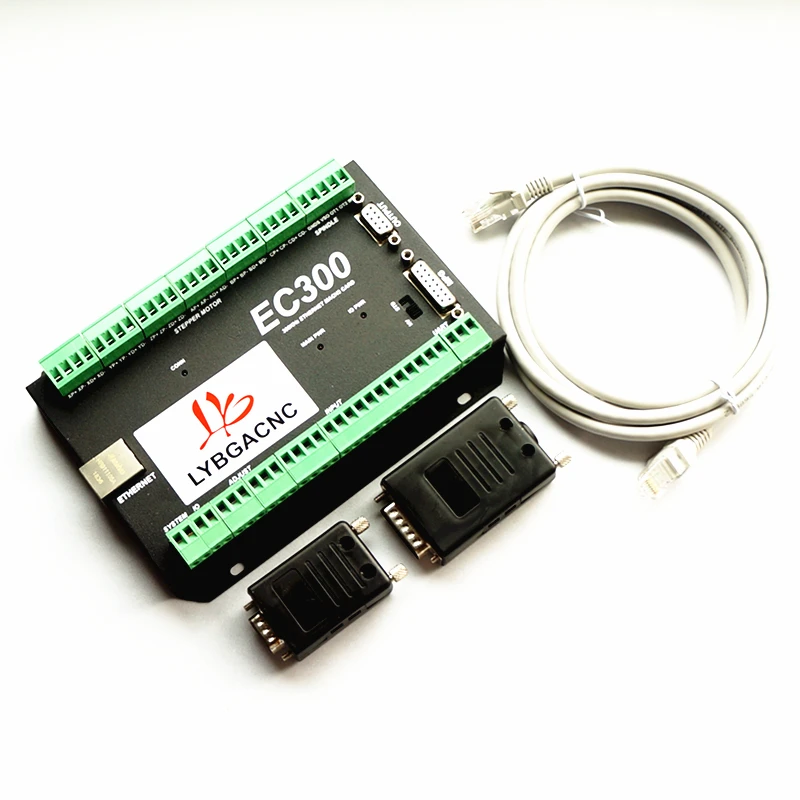

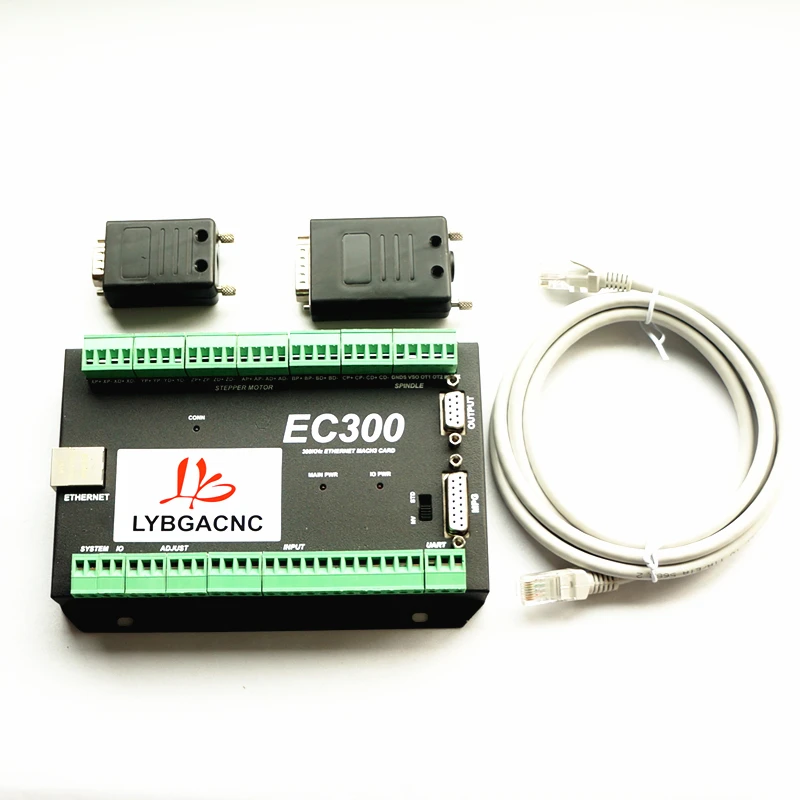

Посылка:

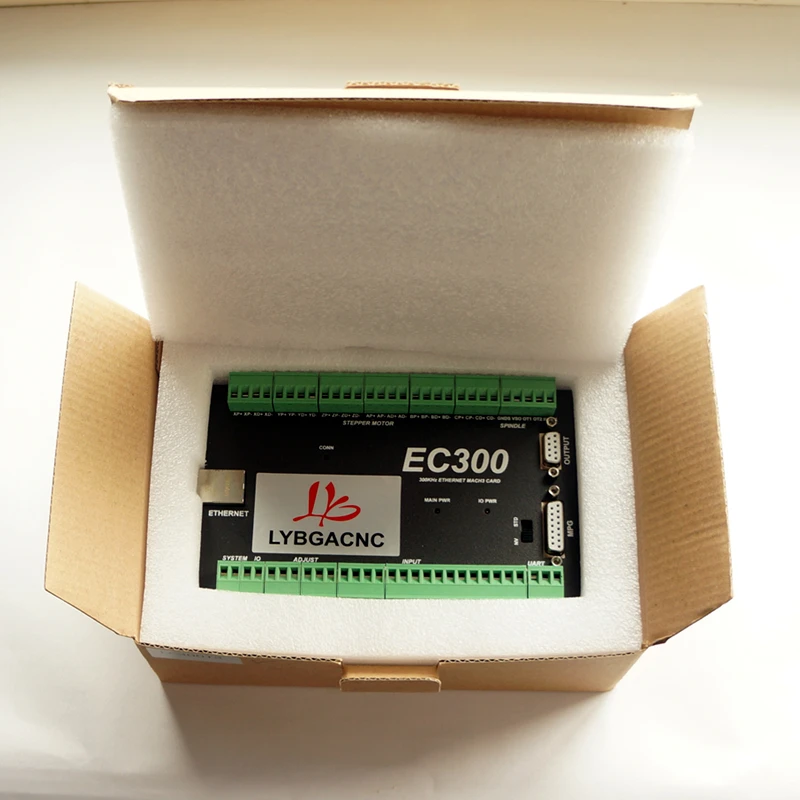

1 x Панель управления движением

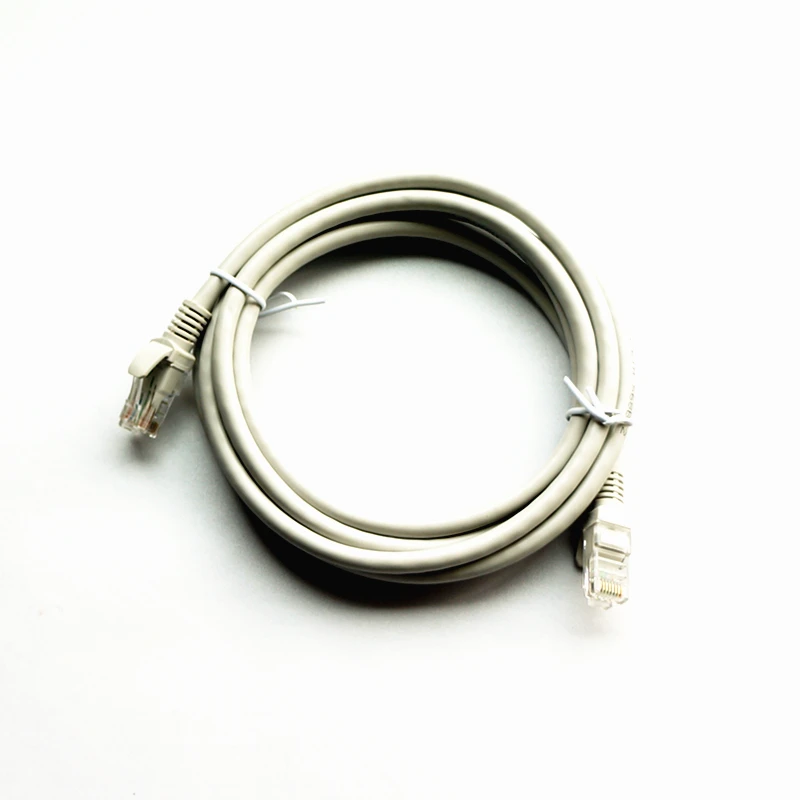

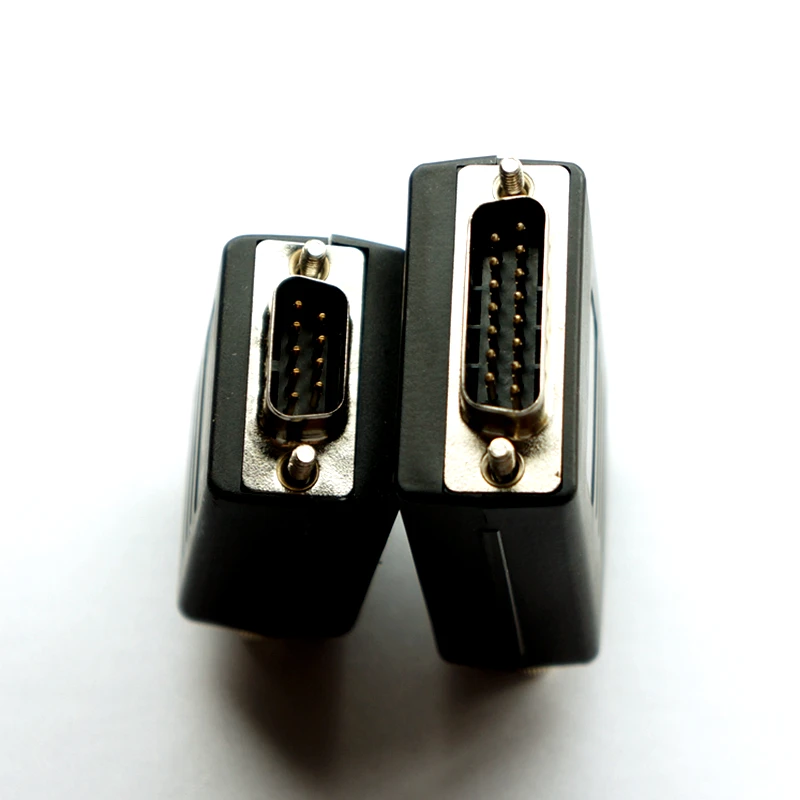

1 х соединительный кабель

2 x клеммы
