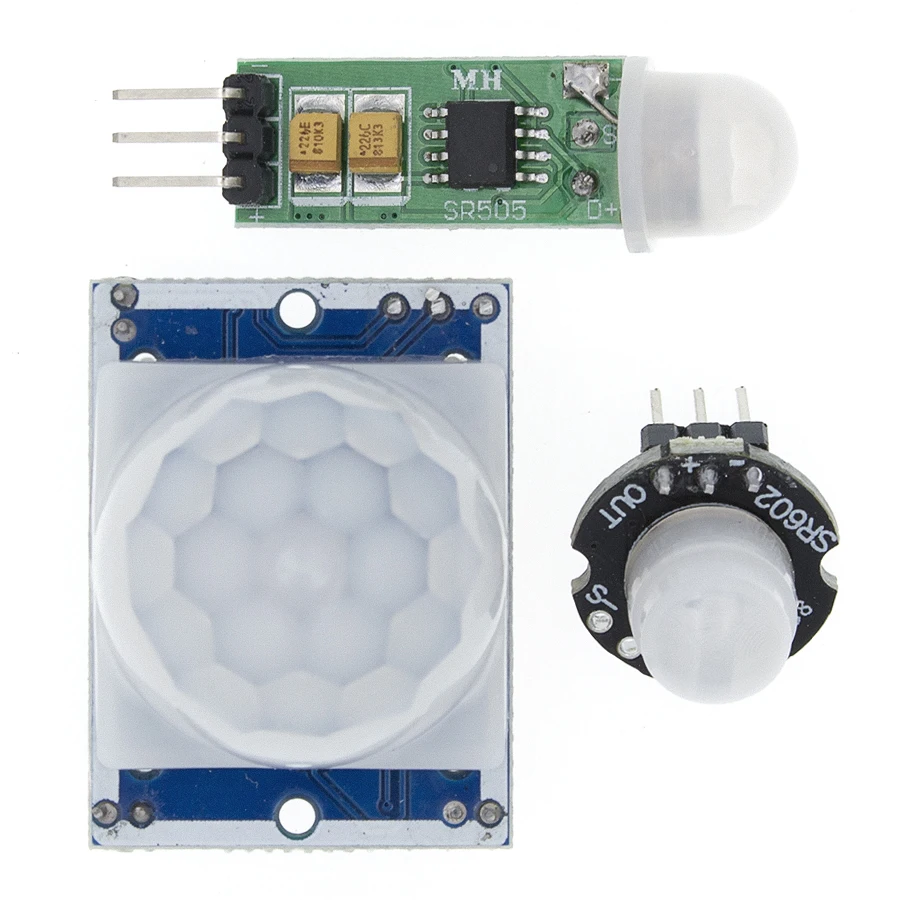

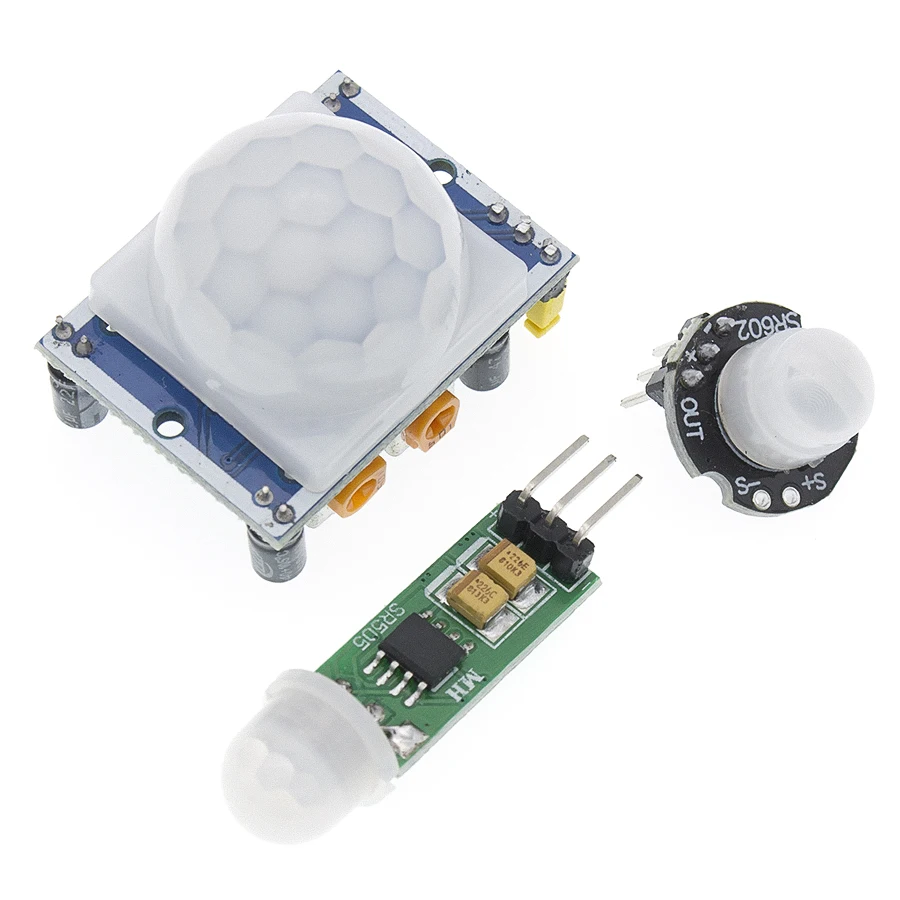

HC-SR501 SR505 SR602, регулируемый ИК-пироэлектрический инфракрасный модуль детектора движения PIR
135,68₽
В наличии!
Shop5736181 Store - Надежность 97%
Более 113 подписчиков, дата открытия магазина 25.03.2020
- Положительные оценки: 100% (24)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 26.03.2022
HC-SR501 SR505 SR602 Регулируемый ИК пироэлектрический инфракрасный...
254 Отзывов
510 Заказов
58,90₽
1 шт. HC-SR501 SR501 Отрегулируйте пироэлектрический инфракрасный д...
91 Отзывов
180 Заказов
48,80₽
HC-SR501 SR505 SR602, регулируемый пироэлектрический инфракрасный м...
9 Отзывов
18 Заказов
75,13₽
Бесплатная доставка 50 шт. SR501 HC-SR501 Регулировка ИК пироэлектр...
7 Отзывов
12 Заказов
2 454,71₽
1 шт. HC-SR501 SR501 Отрегулируйте пироэлектрический инфракрасный д...
6 Отзывов
8 Заказов
68,69₽
Пироэлектрический инфракрасный датчик движения SR501, регулируемый,...
1 Отзывов
2 Заказов
779,79₽
Бесплатная доставка 10 шт.лот HC-SR501 Регулировка ИК пироэлектриче...
2 Отзывов
2 Заказов
1 064,75₽
Модуль детектора движения, инфракрасный модуль с регулировкой движе...
0 Отзывов
1 Заказов
2 689,34₽

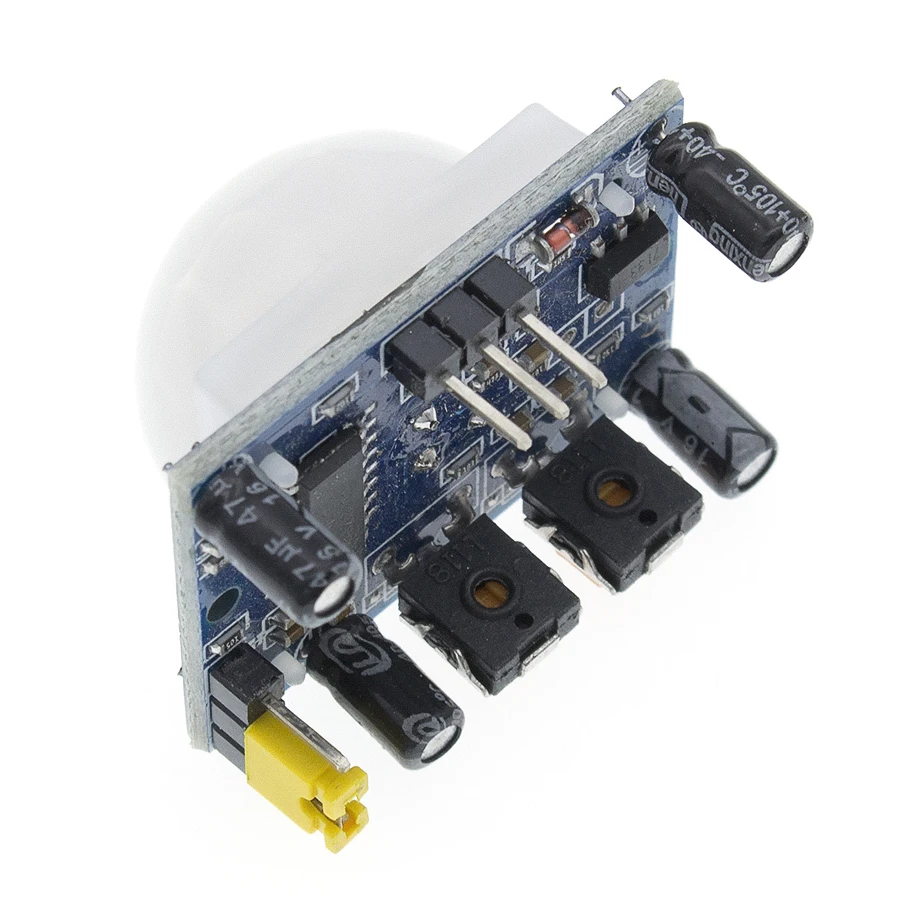

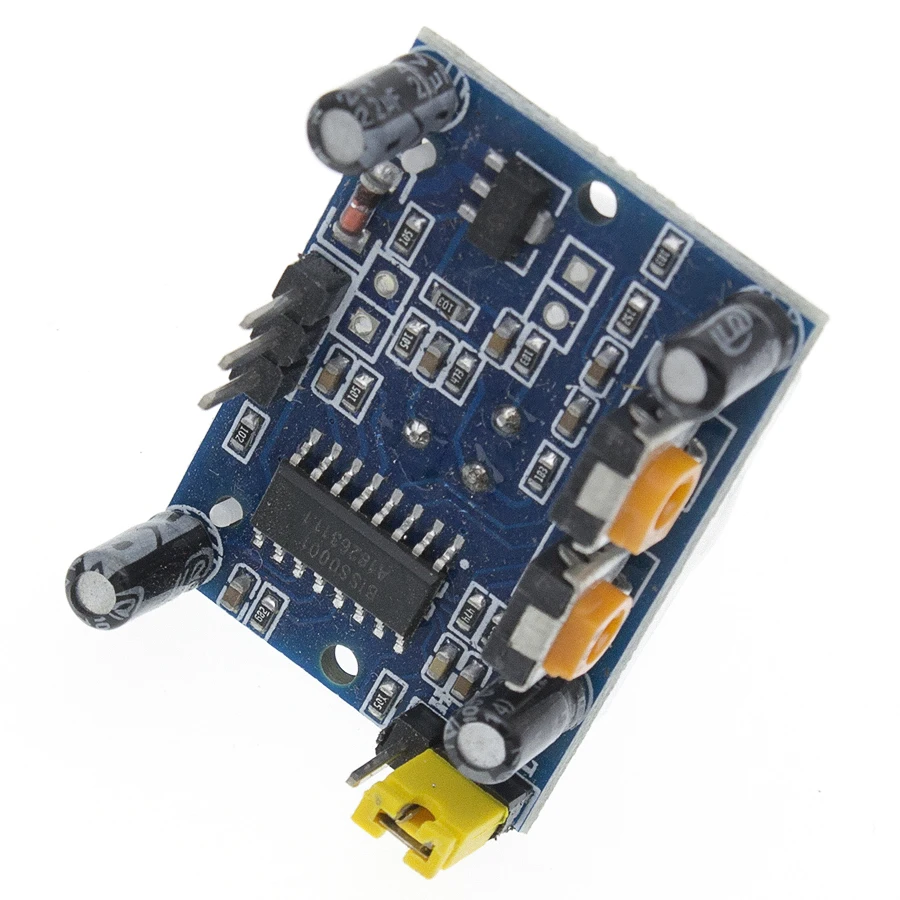

HC-SR501
1. Рабочее напряжение: от 5 в до 20 В постоянного тока
2. Статическое энергопотребление: 65
3. Уровень выходного сигнала: высокая 3,3 V, с низким напряжением 0 В
4. Время задержки: регулируемая (0,3 сек ~ 18 сек)
5. Блокада время: 0,2 секунд
6. Режим запуска: l не повторяется, h может быть повторен, значение по умолчанию для h
7. Диапазон индукции: угол конуса менее 120 градусов, до 7 метров
8. Рабочая температура:-15 ~ + 70

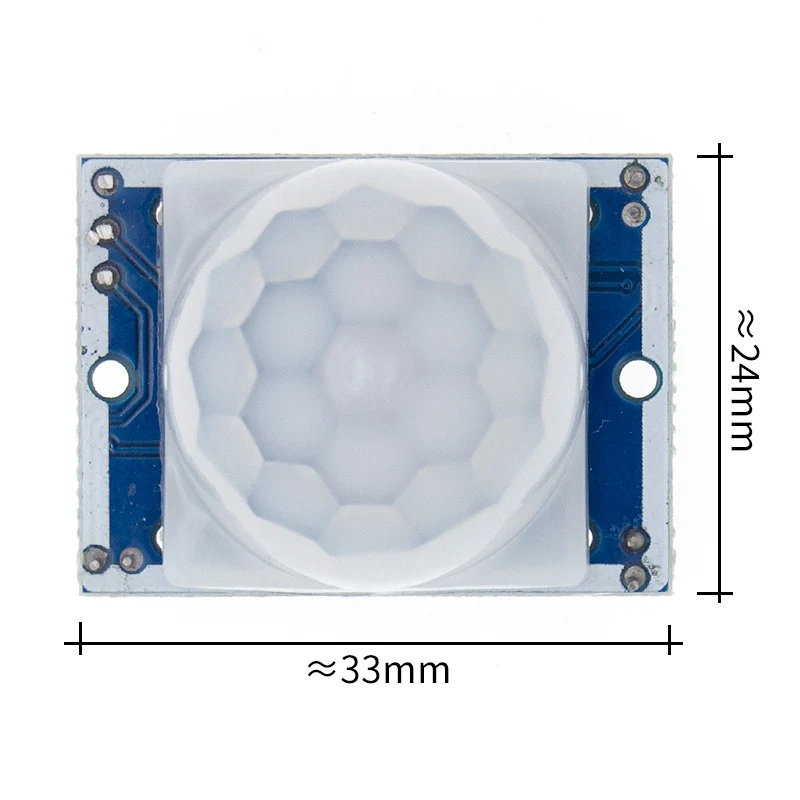

9. Размеры печатной платы: 32*24 мм, отверстие для винта 28 мм, диаметр винта 2 мм, индукция размеров линз: (диаметр): 23 мм (по умолчанию)
Особенности:
1. Автоматический: когда кто-то входит в диапазон зондирования является входным высоким уровнем, люди, покидающие индукционный диапазон, автоматически задерживают закрытие высокого уровня.Низкий уровень выхода.
2. Светильник (опционально): модуль для установки места, вы можете установить управление фотографией или сильный светильник в течение дня без индукции.Светильник-это дополнительная функция, Заводская фоторезистка не установлена.Если вы хотите приобрести фоторезистку.
3. Два режима запуска: l не повторяется, h может быть повторен.Опция перемычки по умолчанию h.
A. Не воспроизводимый режим запуска: после того, как датчик выводит высокий уровень, время задержки истекает, выход автоматически изменится от высокого до низкого уровня.
B. Можно повторить срабатывающий способ: что индукционный Выход высокого уровня Хоу, задержка в абзаце, если человек в своем диапазоне индукции в пределах деятельности, его выход будет поддерживать высокий уровень, до тех пор, пока люди не покинут Хоу, только задержка будет высокий уровень становится низким (Обнаружение модуля индукции для человека каждый раз деятельности Хоу автоматически продлевает время задержки абзаца, и, наконец, один раз деятельности времени для задержки времени начала точек).
4. Индукционная Время затемнения (по умолчанию: 0,2 сек): после каждого использования Индукционная модуль вывода (высокий уровень низкий уровень), вы можете сразу же установить время затемнения, В течение этого времени датчик не получает никакого сенсорного сигнала.Эта функция может быть достигнута (время выхода датчика и время блокировки) интервал между работой, может быть применен к продуктам обнаружения интервала; В то же время эта функция может подавлять различные нарушения нагрузки в процессе переключения.
5. Широкий диапазон рабочего напряжения: напряжение по умолчанию от 5 В до 20 В постоянного тока
6. Потребляемая мощность: тихий ток 65, особенно подходит для устройств с питанием от батареи.
7. Выход сигнала высокого уровня: может быть легко соединен с контуром.

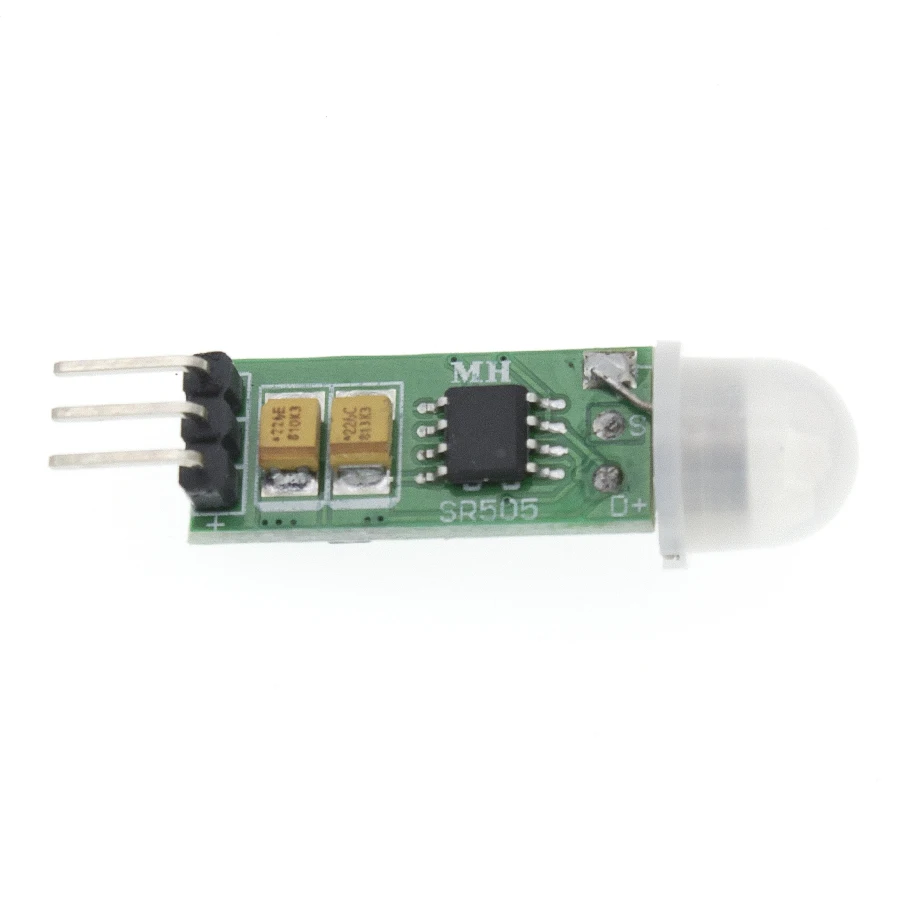

HC-SR505
HC-SR505 модуль обнаружения малого тела основан на инфракрасной технологии, продуктах автоматического управления, высокой чувствительности, высокой надежности, сверхмаленьком, сверхнизковольтном режиме работы. Широко используется в различных автоматических измерениях электрического оборудования, особенно продуктов автоматического управления на батарейках.
Технические параметры:
Диапазон рабочего напряжения: DC4.5-20VСтатический ток: <60uAВыход уровень: высокая 3,3 V/с низким напряжением 0 ВТриггер: повторяющийся триггер (по умолчанию)Время задержки: по умолчанию 8S + -30% (может быть настроен на несколько десятых-десятки минут)Размеры печатной платы: 10*23 ммУгол индукции: <100 градусов угол конусаИндукционное расстояние: 3 метраРабочая температура: -20 - + 80 градусовРазмеры сенсорного объектива: диаметр: 10 мм (по умолчанию)
Особенности:
Автоматическая индукция: чтобы войти в диапазон чувствительности на выходе высока, люди оставляют диапазон датчика автоматически задерживать от высокой, выходной низкий. Очень маленький размер.Воспроизводимый триггер: выход датчика высокий, период задержки, если есть активность человека в его чувствительном диапазоне, выход будет оставаться высоким до тех пор, пока люди не уйдут после высокой переменной задержки (автоматически Расширенный модуль датчика обнаруживает тело человека после каждой активности период задержки, И последний раз событие является отправной точкой времени задержки).Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC4.5V-20V.Микропитание: ток quiescent <50 Микроампер, особенно для продуктов с автоматическим управлением на батарейках.Выход высокого сигнала: Легкая стыковка и все виды цепей.
Применение:
Индукционные лампы для телаИгрушки с датчиками телаПродукты безопасностиПромышленная автоматизация и контрольАвтоматическое определение электрического оборудованияАвтоматическое управление на батарейках

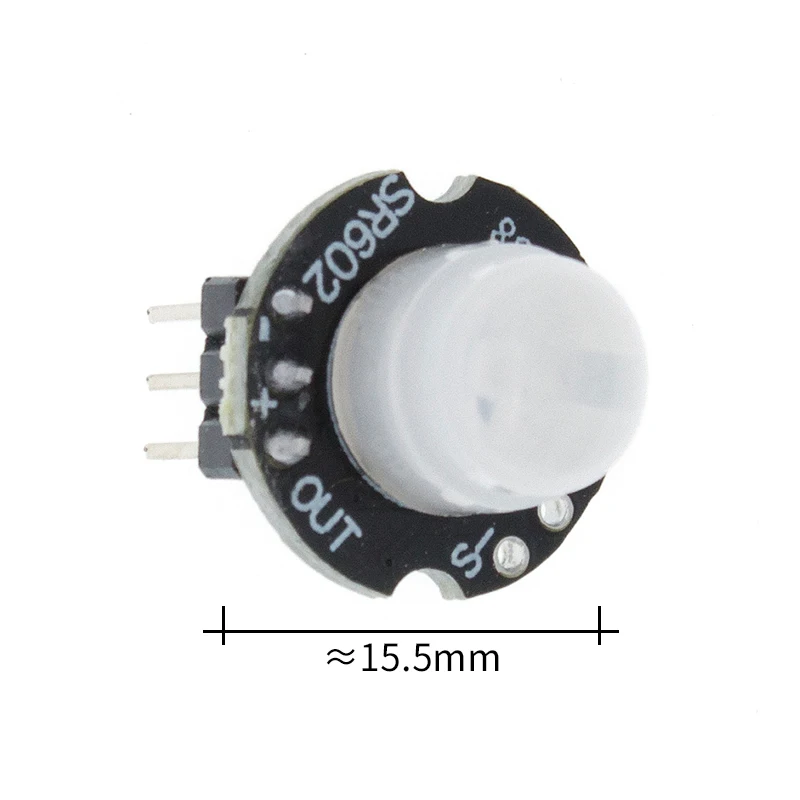

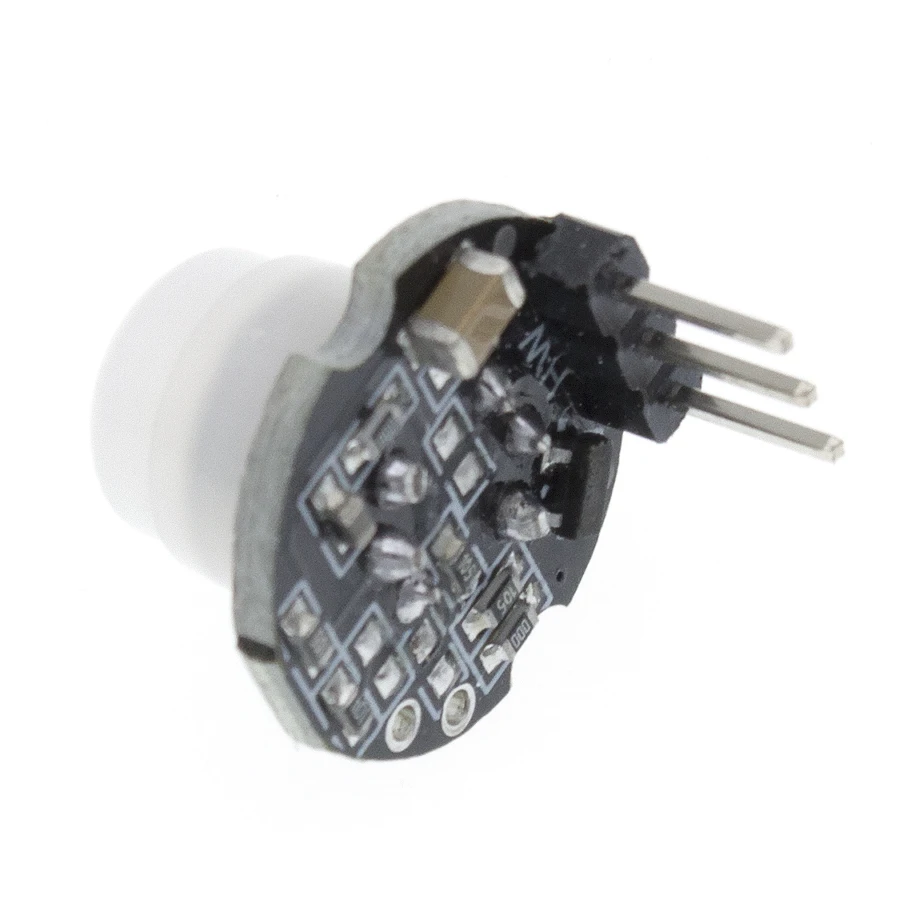

HC-SR602
Рабочие параметры:Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602
Воспринимаемое расстояние: до 5 метров; Рекомендуется 0-3,5 М.
Выход: высокий уровень, H = 3,3 В, L = 0 В
Мощность питания постоянного тока: 3,3 V-15V
Ток покоя: 20uA
Особенности и использование: Этот модуль обладает высокой чувствительностью, быстрой реакцией, небольшим статическим энергопотреблением, небольшим размером, прост в установке и устанавливается.
Объектив, штыревой разъем был припаян, и источник питания предоставляется без отладки. Используется для освещения датчика тела, сигнализации, безопасности,
Контроль доступа по требованию изображения, автоматическое оборудование для сельского хозяйства, лесоводства и горнодобывающей промышленности.

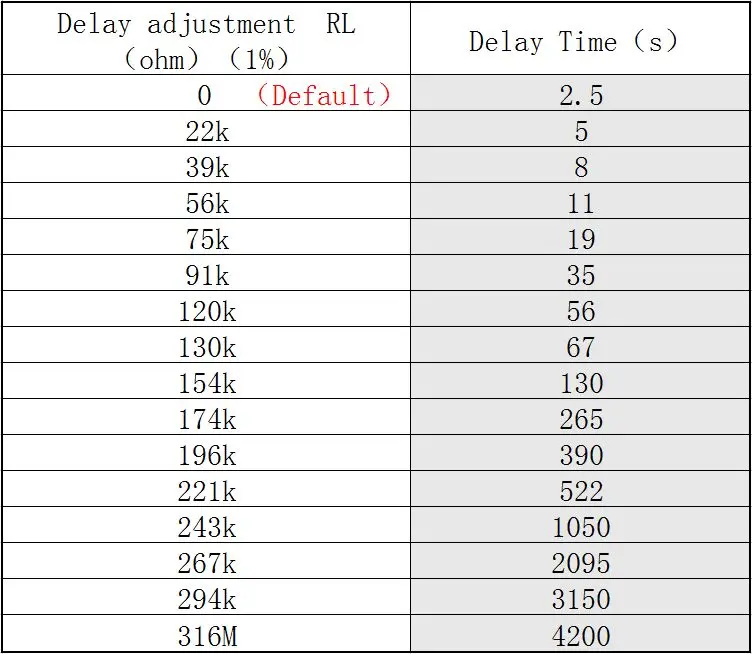

Ключевые точки: 1. Высокий уровень время выпуска этот продукт может регулироваться от 2,5 секунд до 1 час, время выхода установка на фабрике.
Это 2,5 секунд, и вы можете изменить один резистор проволочного чипа в том случае, если вам нужно изменить его. Пожалуйста, прочитайте значение сопротивления, соответствующее типичному времени задержки.
См. Соответствующую форму ниже.
2. Время блокировки, 2 секунды, не регулируется.
3. Завод определяется как повторяющийся триггер и не может быть изменен.
4. Напряжение питания этот модуль 3,3 до 15В, и предел напряжения является 2,8 до 18В.
5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем переход на низкий уровень, вход в режим ожидания
Статус. Если время задержки изменяется, то время, когда модуль выдает высокий уровень после включения питания, соответственно увеличится, что можно понять как
Время запуска после входа в нормальное рабочее состояние после увеличения электрической мощности.
6. После установки Фоточувствительного элемента он не работает в течение дня, работает ночью, не содержит фоточувствительных компонентов и работает весь день (В модуле нет фотодиодов, пожалуйста, при необходимости приобретайте отдельно. Рекомендуется: Обычный фотодиод F3)
Считается, что не установлен Фоточувствительный элемент.
7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника теплового излучения (выход воздуха/прямой солнечный свет)
8. Чувствительность этого модуля регулируется, и вам нужно изменить резистор чипа. Для получения подробной информации ознакомьтесь с приведенной ниже таблицей.
Сетка.
9. При пайке обычным паяльником 220 В необходимо отсоединить источник питания перед сваркой. Рекомендуется использовать
Паяльник низкого напряжения 24 В, такой как домашний белый светильник 936.

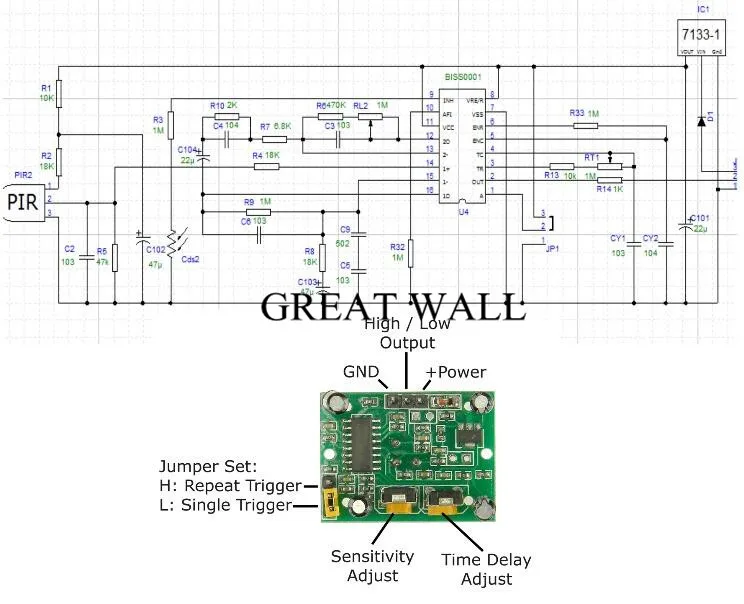

10. Если вы следуете MCU и подключаете лампу, пожалуйста, прочитайте схему справки ниже.
