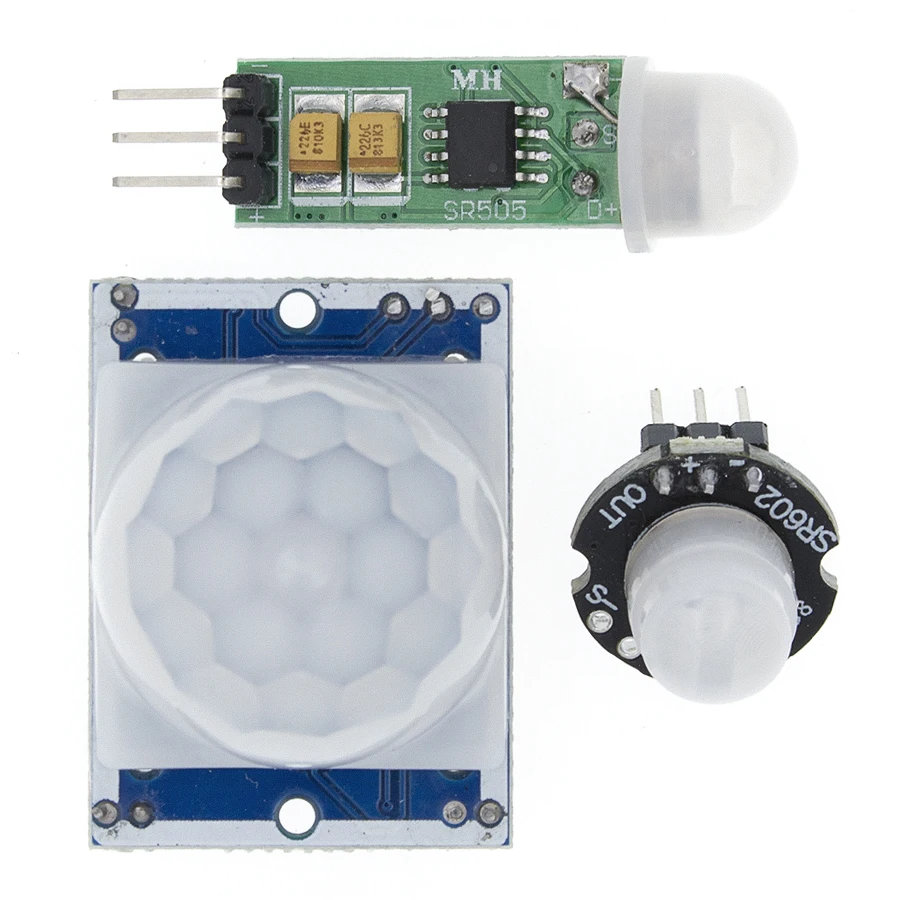

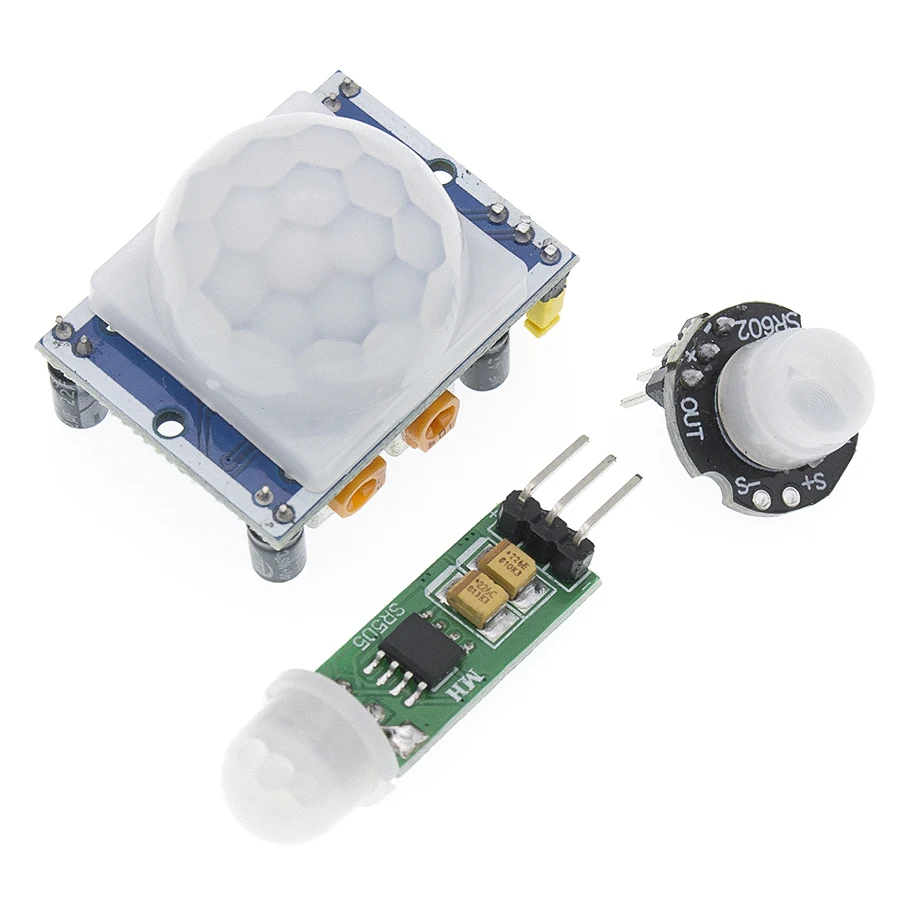

HC-SR501 SR505 SR602, регулируемый пироэлектрический инфракрасный модуль датчика движения PIR
75,13₽
В наличии!
Hi Maker Store - Надежность 96.5%
Более 86 подписчиков, дата открытия магазина 02.11.2020
- Положительные оценки: 98% (746)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 15.09.2024
HC-SR501 SR505 SR602 Регулируемый ИК пироэлектрический инфракрасный...
254 Отзывов
510 Заказов
58,90₽
1 шт. HC-SR501 SR501 Отрегулируйте пироэлектрический инфракрасный д...
91 Отзывов
180 Заказов
48,80₽
Бесплатная доставка 50 шт. SR501 HC-SR501 Регулировка ИК пироэлектр...
7 Отзывов
12 Заказов
2 454,71₽
1 шт. HC-SR501 SR501 Отрегулируйте пироэлектрический инфракрасный д...
6 Отзывов
8 Заказов
68,69₽
Пироэлектрический инфракрасный датчик движения SR501, регулируемый,...
1 Отзывов
2 Заказов
779,79₽
Бесплатная доставка 10 шт.лот HC-SR501 Регулировка ИК пироэлектриче...
2 Отзывов
2 Заказов
1 064,75₽
Модуль детектора движения, инфракрасный модуль с регулировкой движе...
0 Отзывов
1 Заказов
2 689,34₽
HC-SR501 SR505 SR602, регулируемый ИК-пироэлектрический инфракрасны...
0 Отзывов
0 Заказов
135,68₽

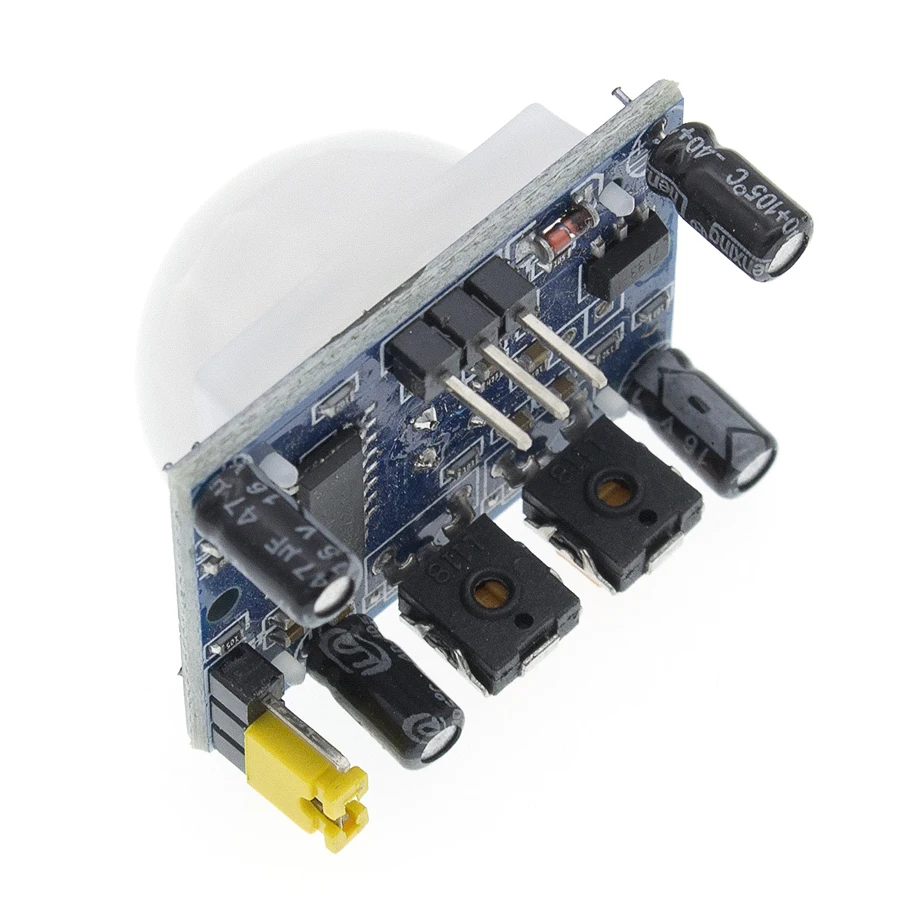

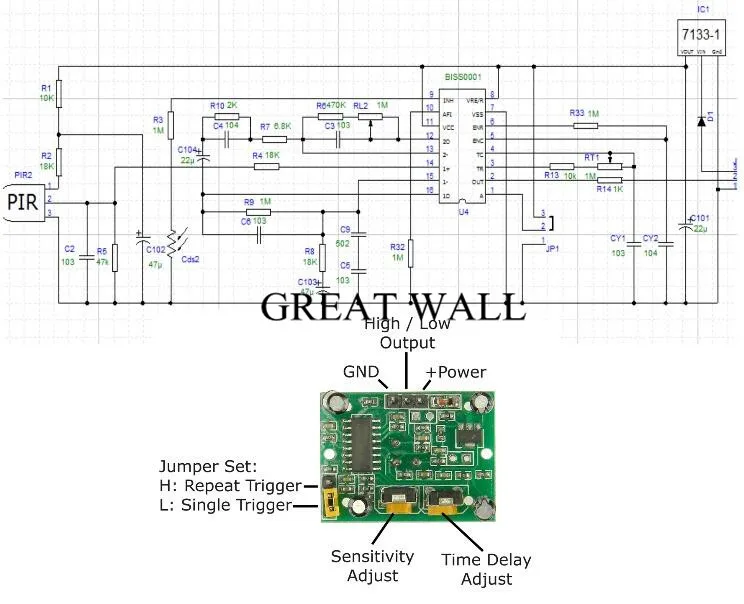

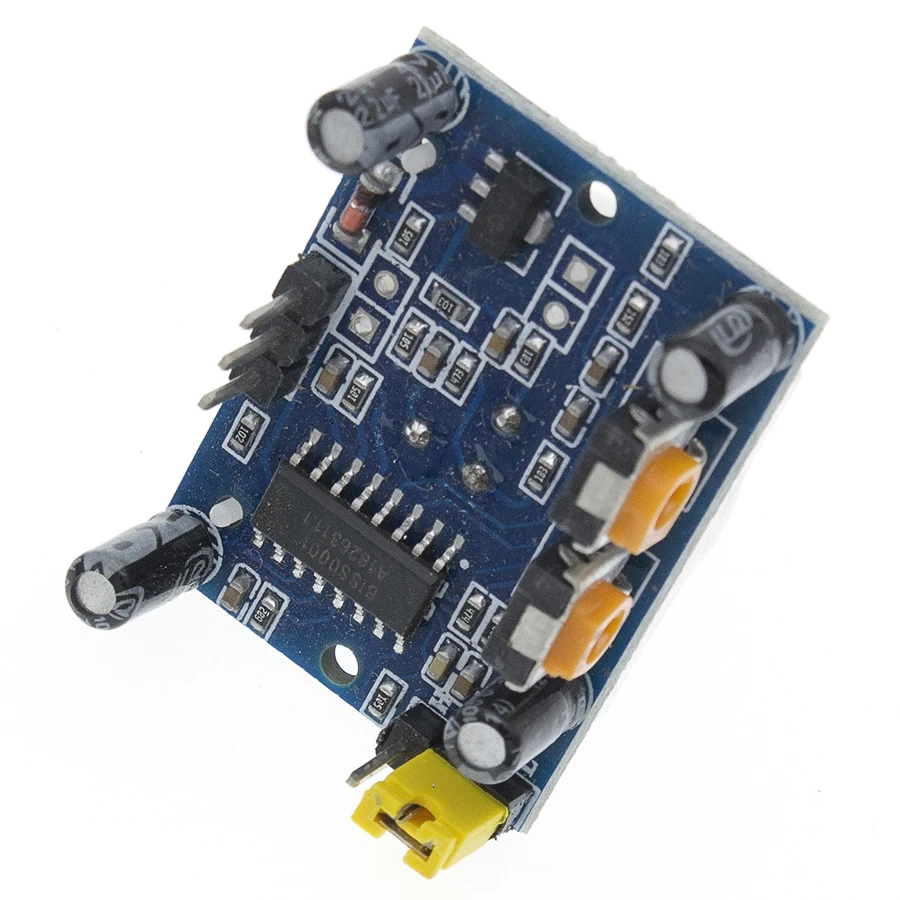

HC-SR501
1. Рабочее напряжение: 5 в пост. Тока до 20 в
2. Статическое энергопотребление: 65
3. Уровень на выходе: высокий 3,3 В, низкий 0 В
4. Время задержки: регулируемое (0,3 сек ~ 18 сек)
5. Время блокады: 0,2 секунд
6. Режим запуска: l не повторяется, h может повторяться, значение по умолчанию для h
7. Диапазон индукции: менее 120 градусов угол конуса, до 7 метров
8. Рабочая температура:-15 ~ + 70

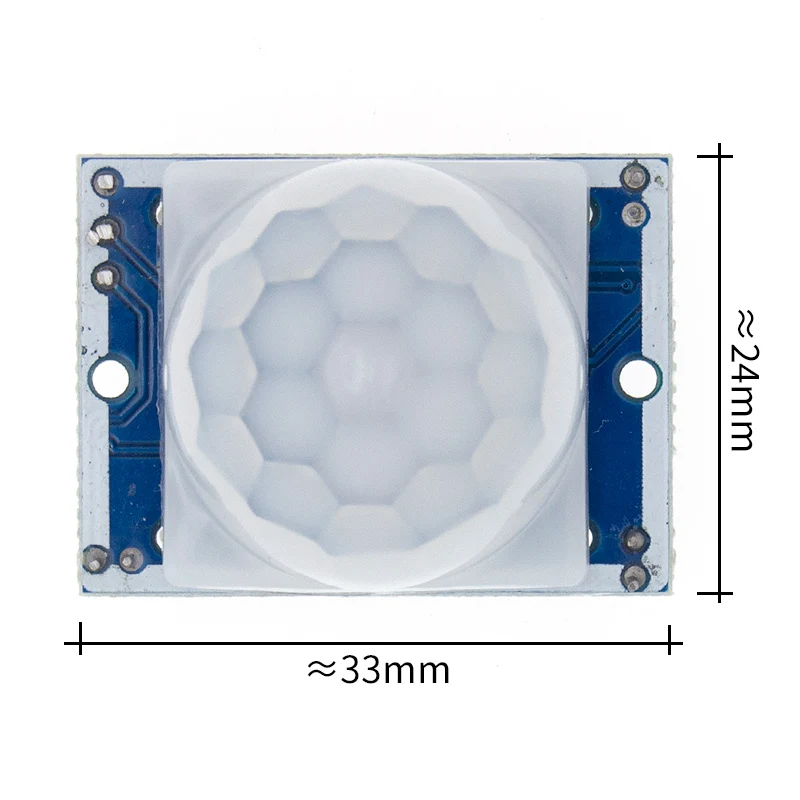

9. Размеры печатной платы: 32*24 мм, отверстие под винт 28 мм, диаметр винта 2 мм, индукция линзы Размеры: (диаметр): 23 мм (по умолчанию)
Особенности:
1. Автоматический: когда кто-то входит в диапазон чувствительности, высокий уровень ввода, люди, выходящие из диапазона индукции, автоматически задерживаются, закрывая высокий уровень.Выход низкого уровня.
2. Светильник Том (необязательно): модуль, чтобы отложить местоположение, вы можете настроить управление фотографией или сильный светильник в течение дня без индукции.Светильник Том является дополнительной функцией, Заводская фотостойкость не установлена.Если вы хотите, приобретите фотостойкость.
3. Два режима запуска: l не повторяемый, h можно повторять.Опция перемычки по умолчанию h.
A. Не повторяемый режим запуска: после того, как датчик выдает высокий уровень, время задержки закончилось, выход автоматически изменится с высокого на низкий уровень.
В. Можно повторить срабатывающий способ: что индукционный Выход высокого уровня Хоу, в период задержки в пределах, если человек в своем индукционном диапазоне в пределах действия, его выход будет поддерживать высокий уровень, до тех пор, пока люди не покинут Хоу, высокий уровень не станет низким (Индукционный модуль обнаружения человеку каждого раза действия Hou автоматически продлевает время задержки и, наконец, один раз действия времени для времени задержки начальных точек).
4. Время индукционного затемнения (настройка по умолчанию: 0,2 сек): после каждой индукции выход индукционного модуля (высокий уровень низкого уровня) вы можете немедленно установить время затемнения, за это время датчик не принимает никакого сигнала датчика.Эта функция может быть достигнута (выход датчика и время блокировки) интервал между работой, может быть применен к продуктам обнаружения интервала; В то же время эта функция может подавить различные нарушения нагрузки в процессе переключения.
5. Широкий диапазон рабочего напряжения: напряжение по умолчанию DC5V до 20V
6. Потребляемая мощность: ток покоя 65, особенно подходит для приборов на батарейках.
7. Высокий уровень выходного сигнала: может быть легко состыкован с цепью.

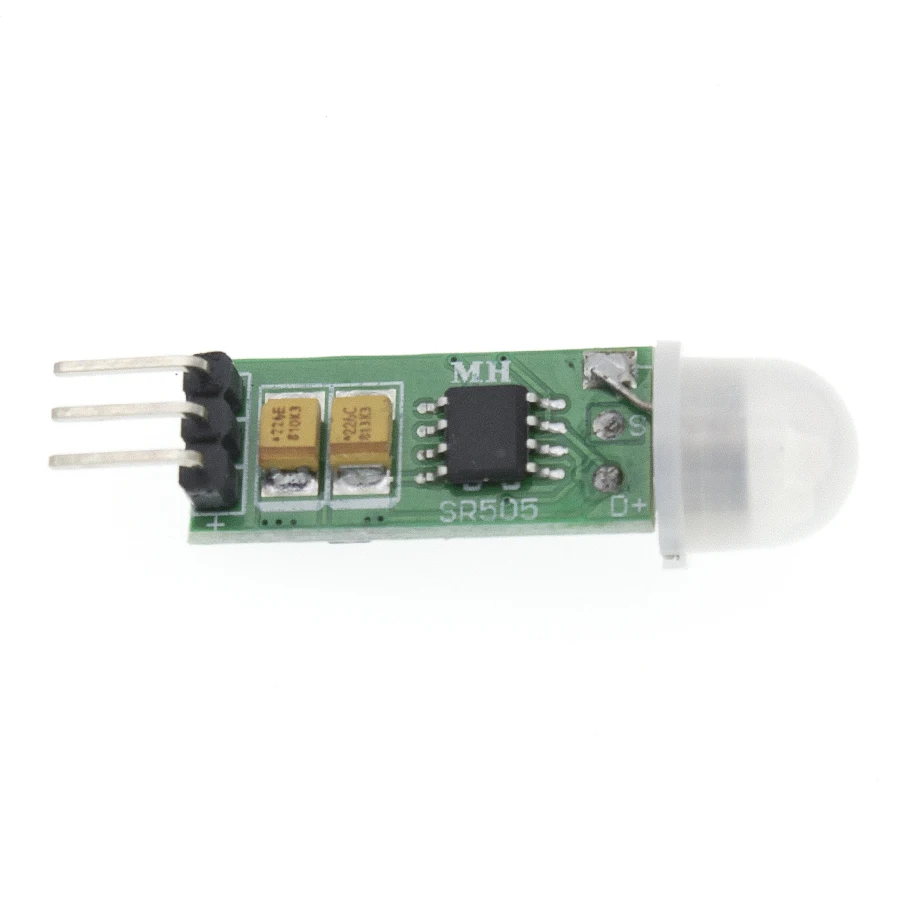

HC-SR505
HC-SR505 Малый модуль распознавания тела основан на инфракрасной технологии, продуктах с автоматическим управлением, высокой чувствительности, высокой надежности, сверхмалом, режиме работы с ультра-низким напряжением. Широко используется в различных автоматических датчиках электрического оборудования, особенно на батарейках.
Технические параметры:
Диапазон рабочего напряжения: DC4.5-20V
Статический ток: <60 мА
Выходной уровень: высокий 3,3 В/Низкий 0 В
Триггер: повторяющийся триггер (по умолчанию)
Время задержки: по умолчанию 8S + -30% (может быть настроено в диапазоне нескольких десятых-десятков минут)

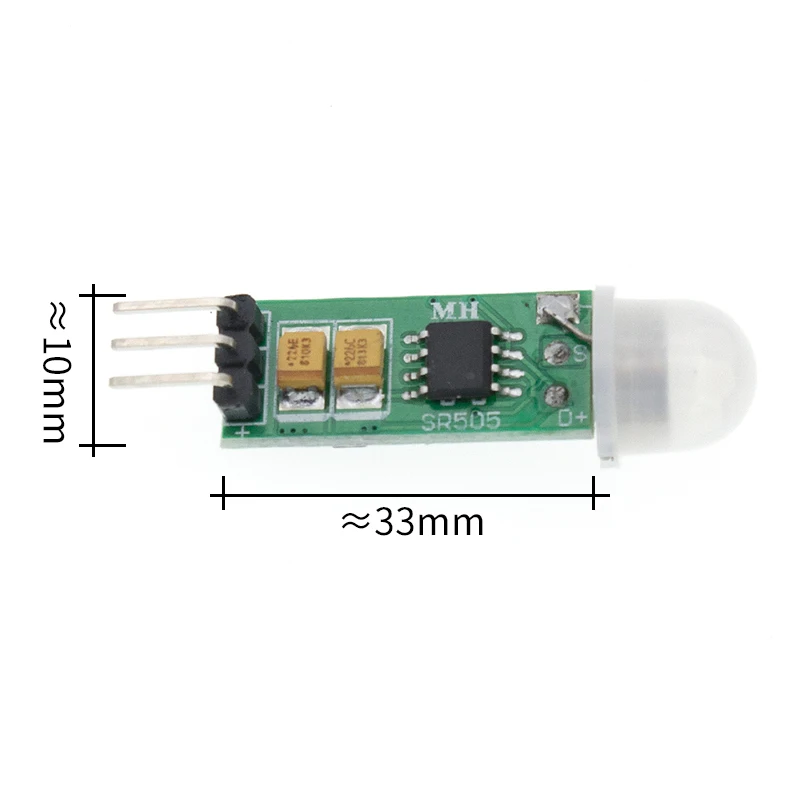

Размеры печатной платы: 10*23 мм
Угол индукции: <100 градусов угол конуса
Расстояние индукции: 3 метра
Рабочая температура: -20 - + 80 градусов
Размеры линзы датчика: диаметр: 10 мм (по умолчанию)
Особенности:
Автоматическая индукция: для входа в диапазон чувствительности выходного сигнала высокий, люди выходят из диапазона датчиков автоматически задерживают высокий, выходной низкий. Ультрамаленький размер.
Повторимый триггер: выходной сигнал датчика высокий, период задержки, если в его зоне чувствительности присутствует активность человека, выход будет оставаться высоким до тех пор, пока люди не уйдут после низкого значения высокой переменной задержки (автоматически Расширенный сенсорный модуль обнаруживает человеческое тело после каждого действия период задержки, И последний раз событие является отправной точкой времени задержки).
Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC4.5V-20V.
Микропорошок: ток покоя <50 Микроампер, особенно для продуктов с автоматическим управлением на батарейках.
Выходной высокий сигнал: Легкая стыковка и все виды схем.
Области применения:
Индукционные лампы для корпуса Игрушечные датчики Тела Средства безопасности Промышленная автоматизация и контроль Автоматическое определение электрического оборудования Автоматическое управление на батарейках

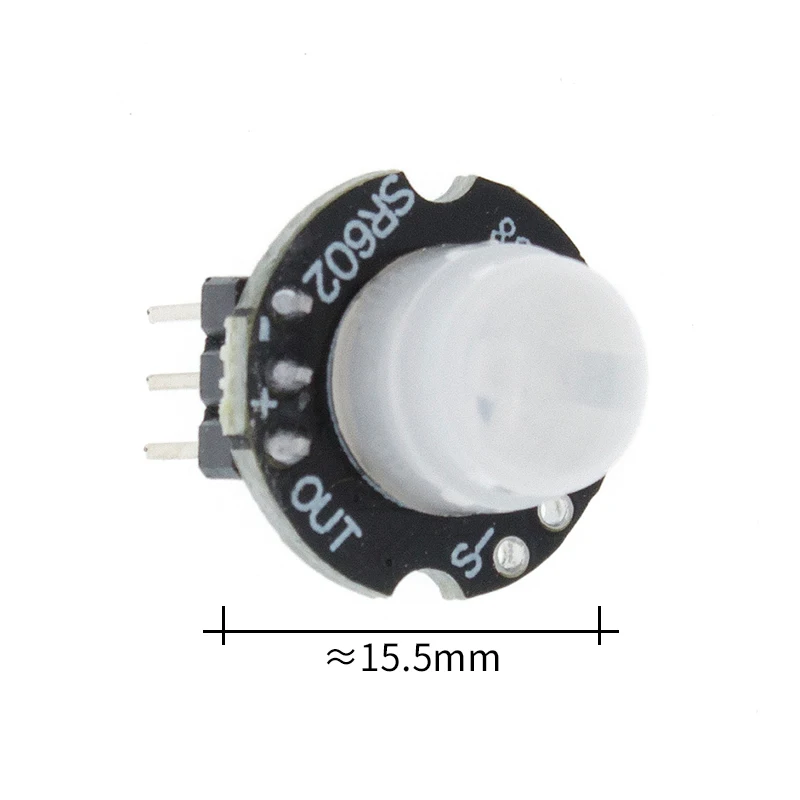

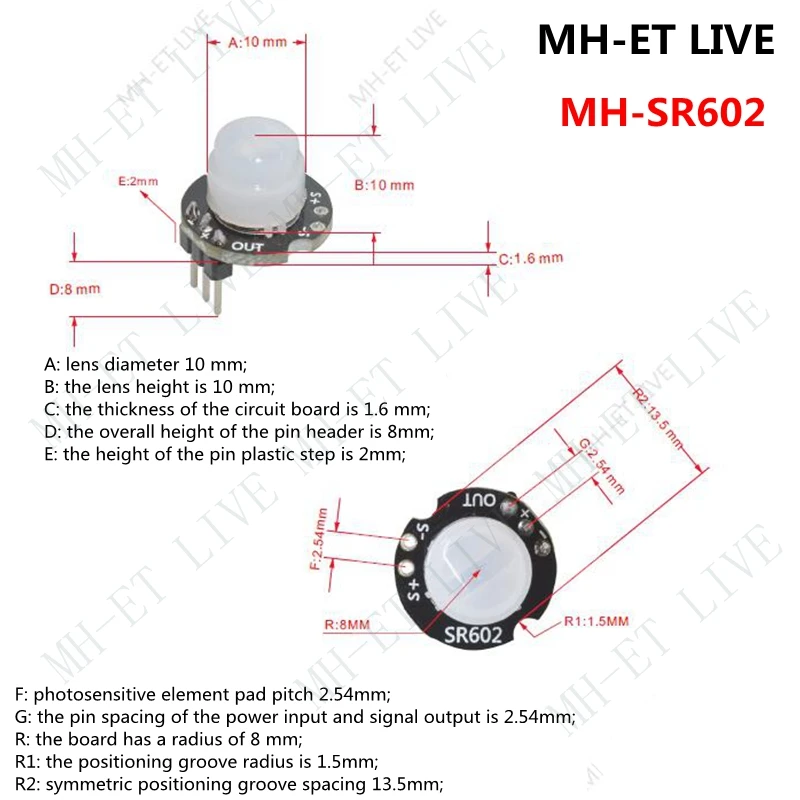

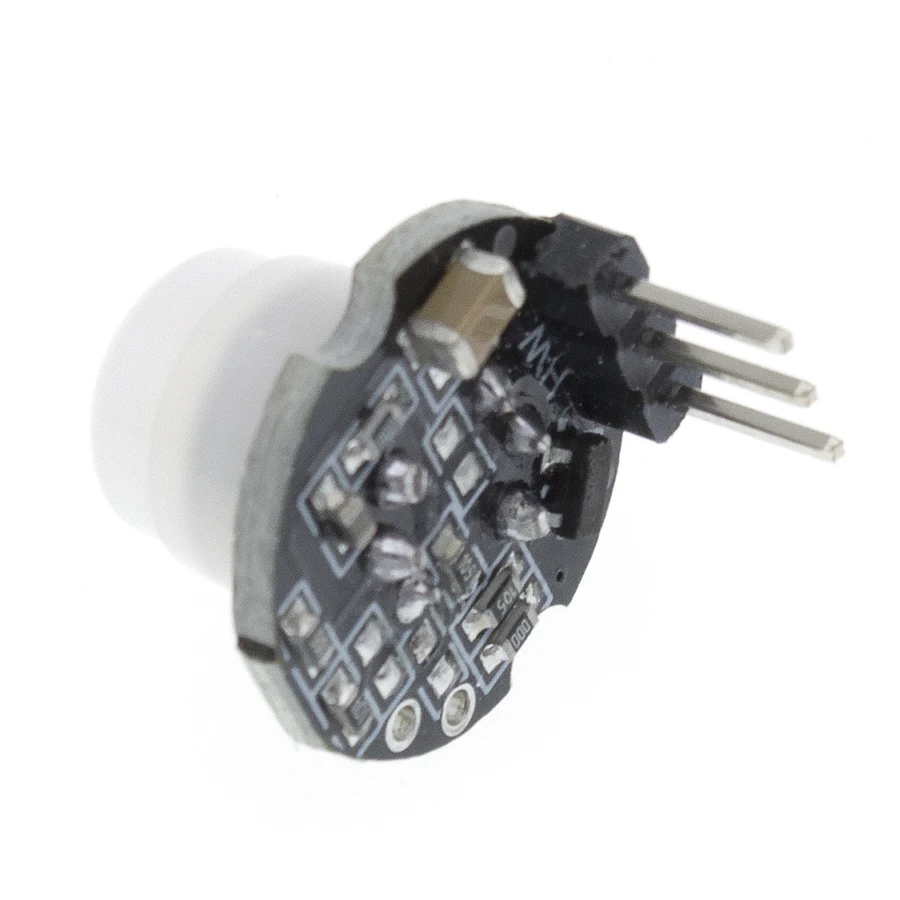

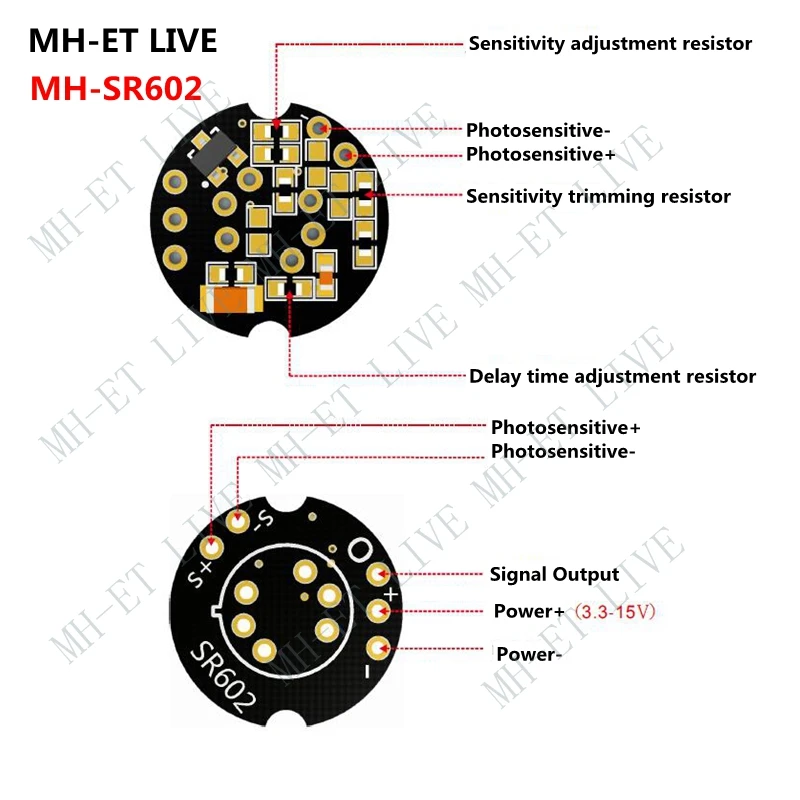

HC-SR602
Рабочие параметры:
Пироэлектрический модуль инфракрасного датчика человеческого тела, модель: SR-602
Расстояние срабатывания: до 5 метров; Рекомендуется 0-3,5 М.
Выход: высокий уровень, H = 3,3 В, L = 0 В
Источник питания DC: 3,3 V-15V
Ток покоя: 20uA
Особенности и использование:
Этот модуль обладает высокой чувствительностью, быстрым откликом, небольшим статическим энергопотреблением, небольшим размером, прост в установке и устанавливается.
Объектив, контактный разъем был припаян, и блок питания предоставляется без отладки. Используется для сенсорных ламп, сигнализации, безопасности,
Система контроля доступа по запросу, автоматическое оборудование для сельского хозяйства, лесного хозяйства и горнодобывающей промышленности.
Основные моменты:
1. Высокий уровень времени вывода этого продукта регулируется, 2,5 секунды до 1 часа, Время вывода установлено на заводе.

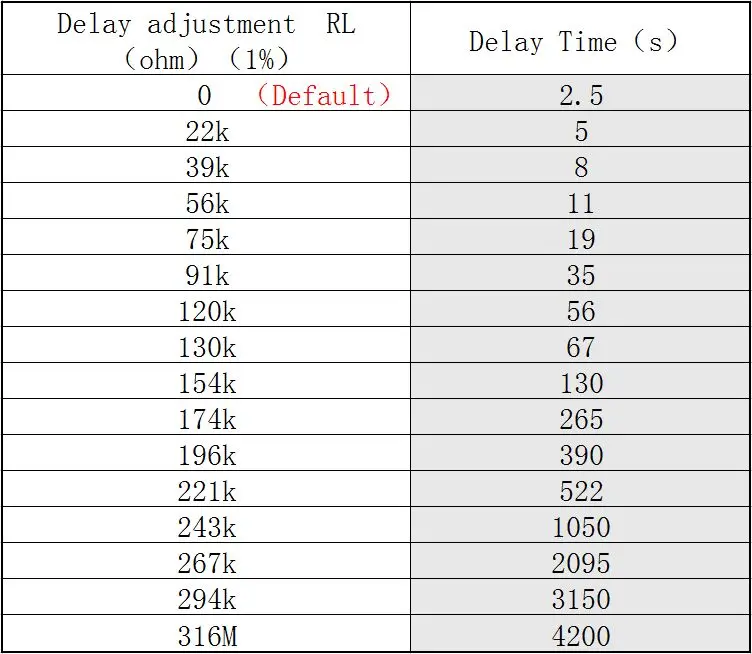

Это 2,5 секунды, и вы можете изменить один чип-резистор, если вам нужно его изменить. Пожалуйста, прочитайте значение сопротивления, соответствующее типичному времени задержки.
Обратитесь к соответствующей форме ниже.
2. Время блокировки, 2 секунды, не регулируется.
3. Завод определяется как повторный триггер и не может быть изменен.
4. Напряжение питания этого модуля от 3,3 В до 15 в, а предельное напряжение от 2,8 В до 18 в.
5. Выходное время модуля: выходной высокий уровень в течение 2 секунд после включения питания, затем низкий, переход в режим ожидания
Статус. Если время задержки изменяется, то время, когда модуль выводит высокий уровень после включения питания, будет соответственно увеличиваться, что можно понимать как
Время запуска после перехода в нормальное рабочее состояние после увеличения электроэнергии.
6. После установки светочувствительного элемента он не работает днем, работает ночью, не содержит светочувствительных компонентов, и работает весь день (Фотодиоды на модуле отсутствуют, при необходимости приобретайте отдельно. Рекомендуется: Обычный фотодиод F3)
Считается, что светочувствительный элемент не установлен.
7. Этот модуль очень чувствителен, обратите внимание на место установки, старайтесь избегать источника излучения тепла (выхода воздуха/прямых солнечных лучей)
8. Чувствительность этого модуля регулируется, и вам нужно сменить чип-резистор. Дополнительные сведения см. В соответствующей таблице ниже.
Сетка.
9. При пайке обычным паяльником 220 В необходимо отключить блок питания перед сваркой. Рекомендуется использовать
Низковольтный паяльник 24 В, например, бытовой белый светильник 936.

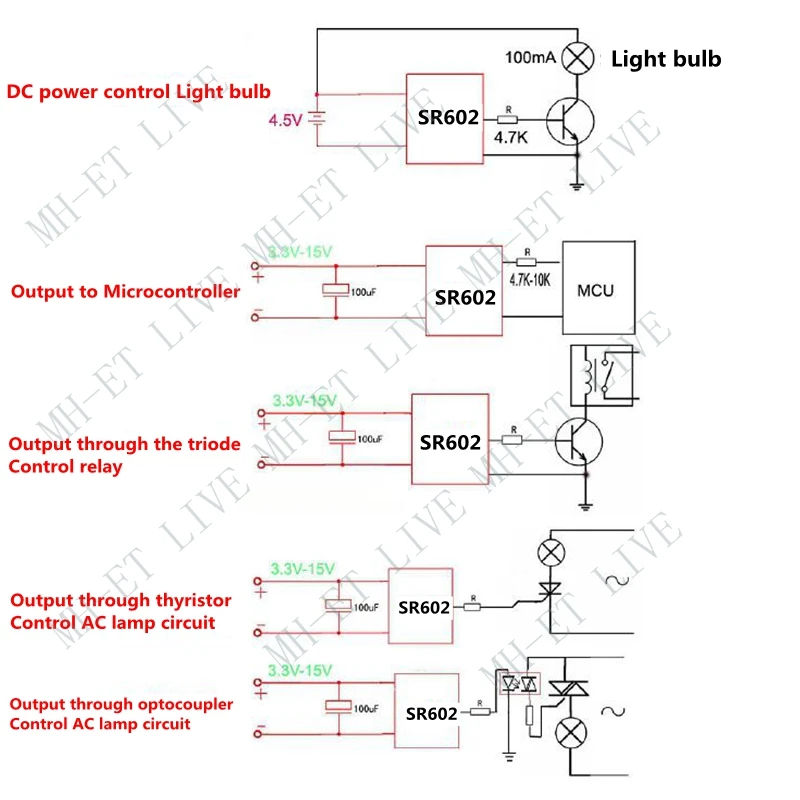

10. Если вы следуете схеме MCU и подключаете лампу, пожалуйста, ознакомьтесь со справочной схемой ниже.
