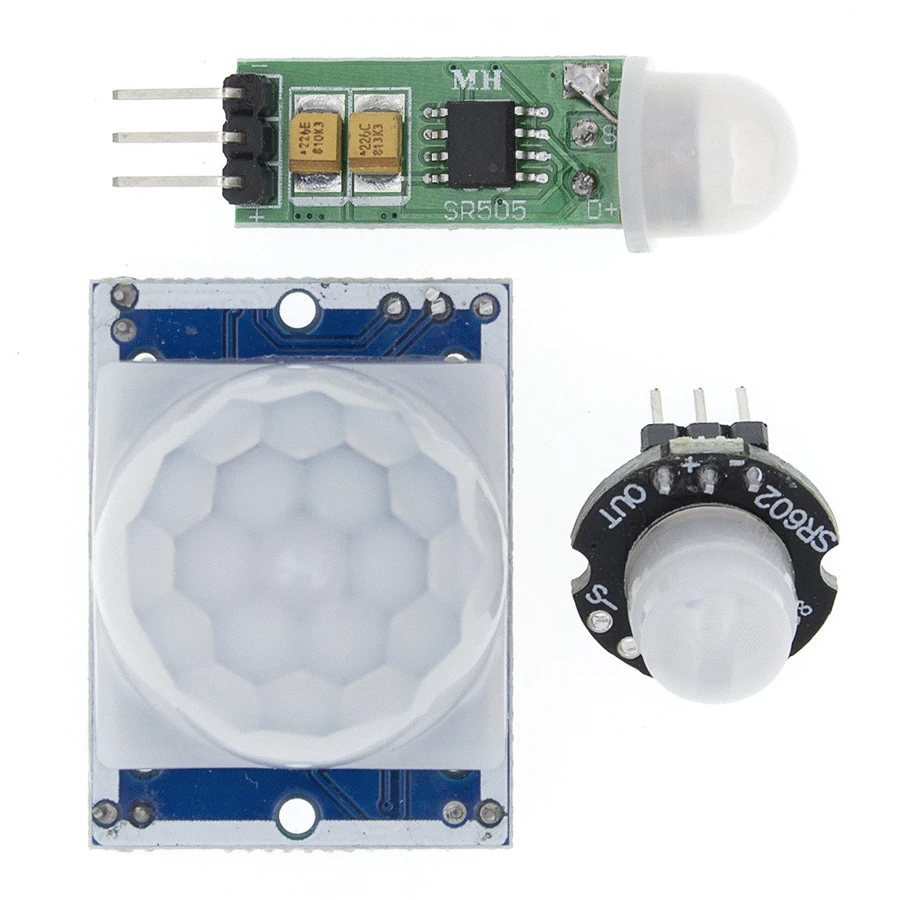

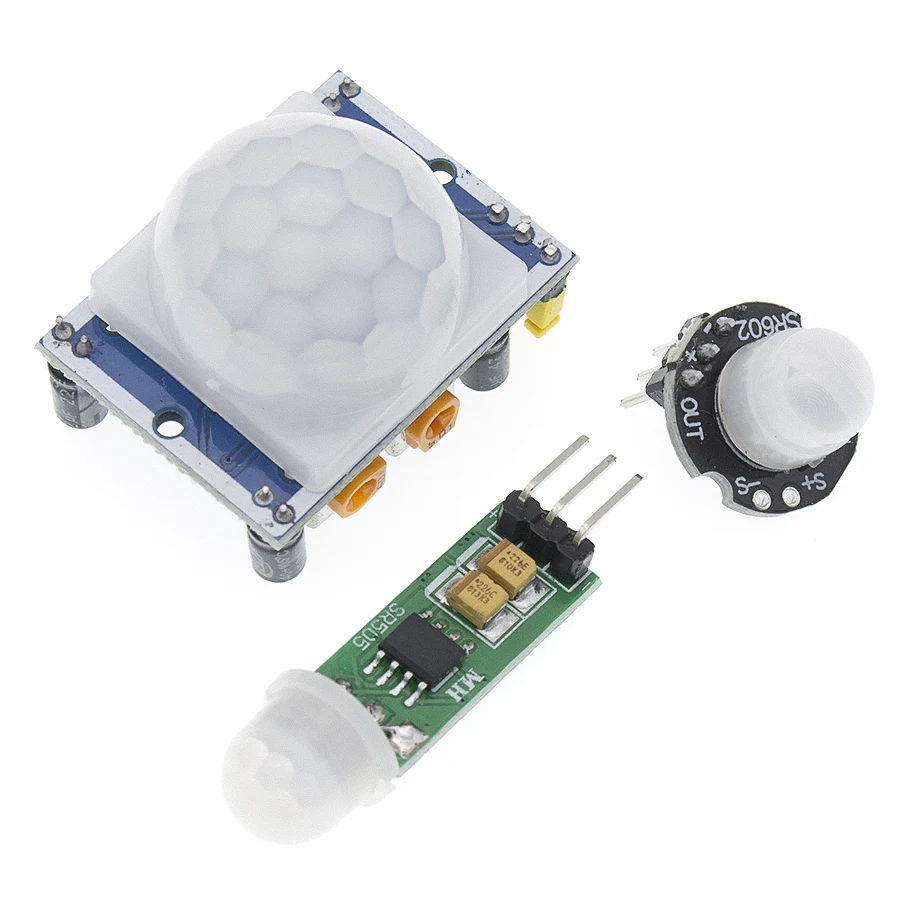

HC-SR501 SR505 SR602 Регулируемый ИК пироэлектрический инфракрасный датчик движения, модуль детектора

HC-SR501 SR505 SR602 Регулируемый ИК пироэлектрический инфракрасный датчик движения, модуль детектора

Name: 🛍 HC-SR501 SR505 SR602 Регулируемый ИК пироэлектрический инфракрасный датчик движения, модуль детектора
Brand: Активные компоненты
SKU: 32477783558
Price: 58.90 RUB
Availability: InStock
Rating: 5 (511 reviews)

254 Отзывов

510 Заказов

58,90₽

В наличии!

Перейти

GREAT WALL Electronics Co., Ltd. - Надежность 98.25%

Более 42291 подписчиков, дата открытия магазина 14.07.2013

Положительные оценки: 99% (28675)
Соответствие описанию: 98%
Отвечает на сообщения: 98%
Скорость отправки: 98%

Последнее обновление: 29.05.2022

1 шт. HC-SR501 SR501 Отрегулируйте пироэлектрический инфракрасный д...

91 Отзывов

180 Заказов

48,80₽

Посмотреть

Последнее обновление: 28.09.2024

HC-SR501 SR505 SR602, регулируемый пироэлектрический инфракрасный м...

9 Отзывов

18 Заказов

75,13₽

Посмотреть

Последнее обновление: 15.09.2024

Бесплатная доставка 50 шт. SR501 HC-SR501 Регулировка ИК пироэлектр...

7 Отзывов

12 Заказов

2 454,71₽

Посмотреть

Последнее обновление: 06.06.2022

1 шт. HC-SR501 SR501 Отрегулируйте пироэлектрический инфракрасный д...

6 Отзывов

8 Заказов

68,69₽

Посмотреть

Последнее обновление: 01.03.2022

Пироэлектрический инфракрасный датчик движения SR501, регулируемый,...

1 Отзывов

2 Заказов

779,79₽

Посмотреть

Последнее обновление: 09.10.2024

Бесплатная доставка 10 шт.лот HC-SR501 Регулировка ИК пироэлектриче...

2 Отзывов

2 Заказов

1 064,75₽

Посмотреть

Последнее обновление: 02.03.2022

Модуль детектора движения, инфракрасный модуль с регулировкой движе...

0 Отзывов

1 Заказов

2 689,34₽

Посмотреть

Последнее обновление: 01.10.2024

HC-SR501 SR505 SR602, регулируемый ИК-пироэлектрический инфракрасны...

0 Отзывов

0 Заказов

135,68₽

Посмотреть

Последнее обновление: 26.03.2022

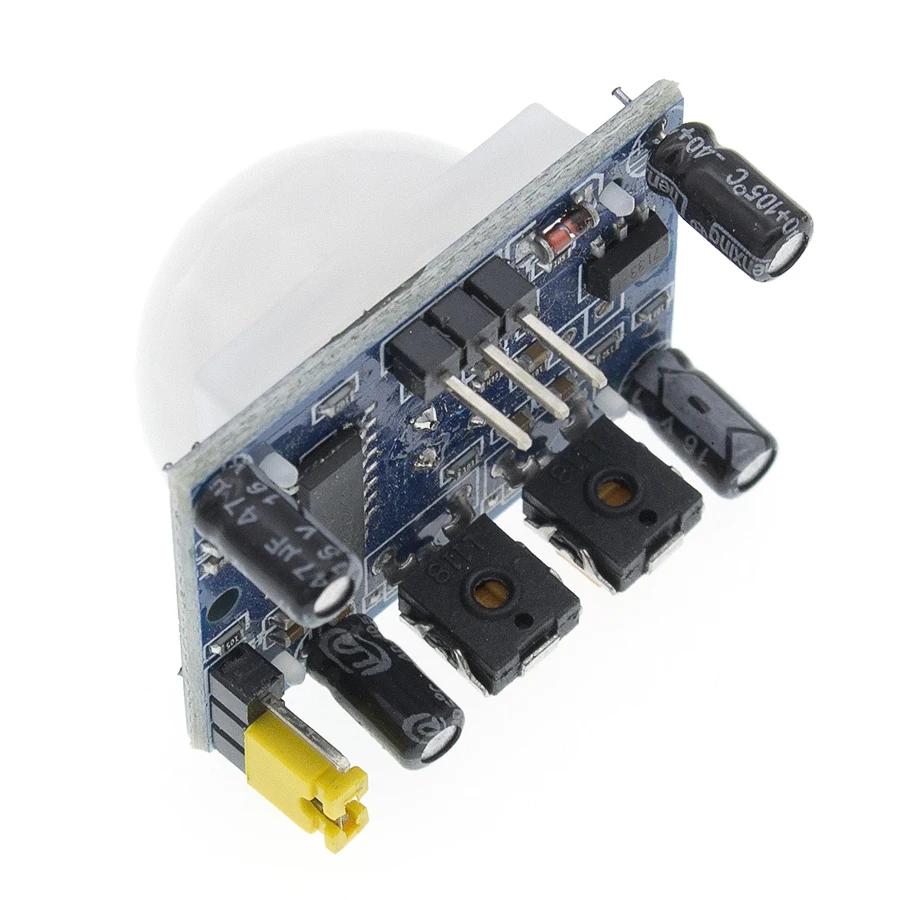

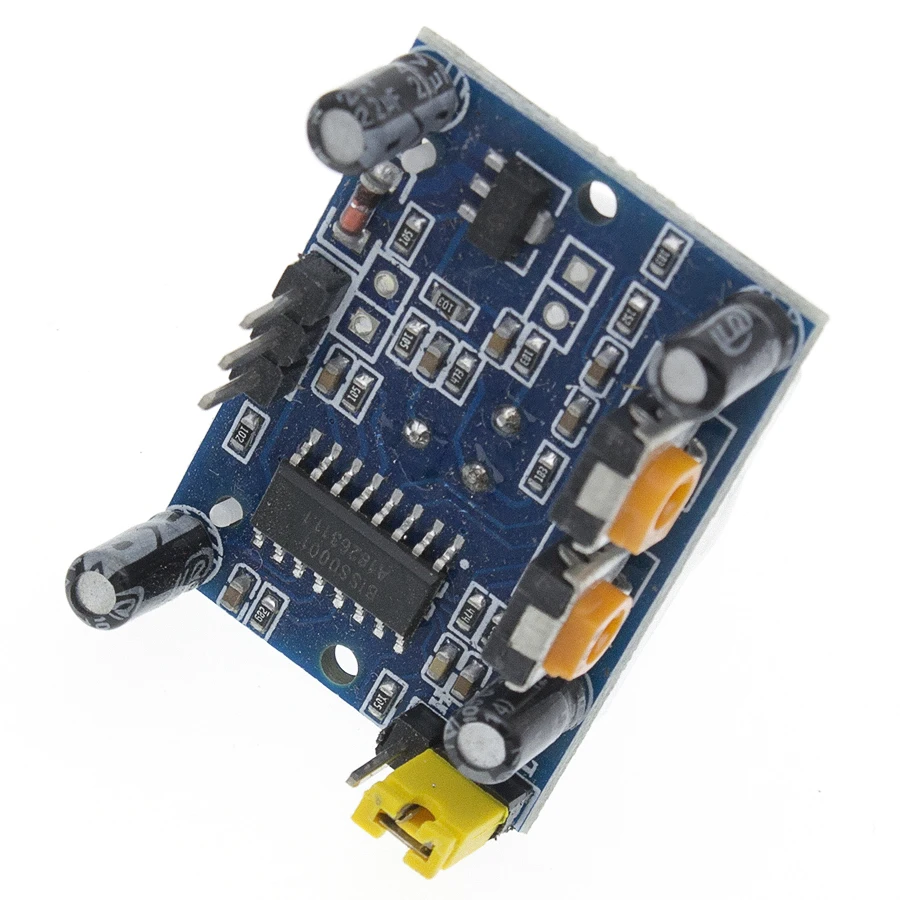

HC-SR501

1. Рабочее напряжение: от 5 в до 20 В постоянного тока

2. Статическое энергопотребление: 65

3. Уровень выходного сигнала: высокая 3,3 V, с низким напряжением 0 В

4. Время задержки: регулируемая (0,3 сек ~ 18 сек)

5. Блокада время: 0,2 секунд

6. Режим запуска: l не повторяется, h может быть повторен, значение по умолчанию для h

7. Диапазон индукции: угол конуса менее 120 градусов, до 7 метров

8. Рабочая температура:-15 ~ + 70

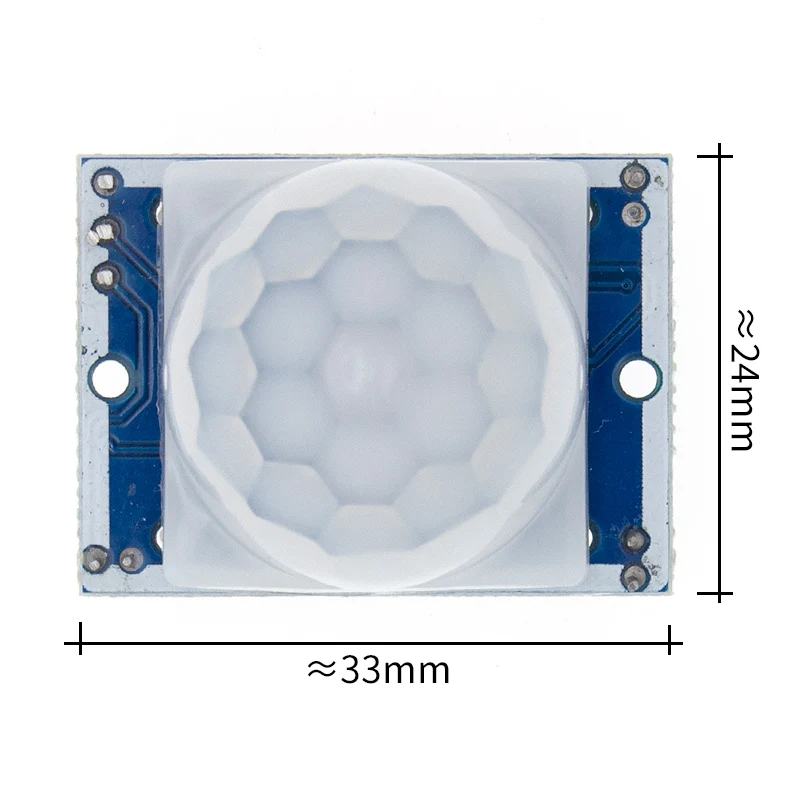

9. Размеры печатной платы: 32*24 мм, отверстие для винта 28 мм, диаметр винта 2 мм, индукция размеров линз: (диаметр): 23 мм (по умолчанию)

Особенности:

1. Автоматический: когда кто-то входит в диапазон зондирования является входным высоким уровнем, люди, покидающие индукционный диапазон, автоматически задерживают закрытие высокого уровня. Низкий уровень выхода.

2. Светильник (опционально): модуль для установки места, вы можете установить управление фотографией или сильный светильник в течение дня без индукции. Светильник-это дополнительная функция, Заводская фоторезистка не установлена. Если вы хотите приобрести фоторезистку.

3. Два режима запуска: l не повторяется, h может быть повторен. Опция перемычки по умолчанию h.

A. Не воспроизводимый режим запуска: после того, как датчик выводит высокий уровень, время задержки истекает, выход автоматически изменится от высокого до низкого уровня.

B. Можно повторить срабатывающий способ: что индукционный Выход высокого уровня Хоу, задержка в абзаце, если человек в своем диапазоне индукции в пределах деятельности, его выход будет поддерживать высокий уровень, до тех пор, пока люди не покинут Хоу, только задержка будет высокий уровень становится низким (Обнаружение модуля индукции для человека каждый раз деятельности Хоу автоматически продлевает время задержки абзаца, и, наконец, один раз деятельности времени для задержки времени начала точек).

4. Индукционная Время затемнения (по умолчанию: 0,2 сек): после каждого использования Индукционная модуль вывода (высокий уровень низкий уровень), вы можете сразу же установить время затемнения, В течение этого времени датчик не получает никакого сенсорного сигнала. Эта функция может быть достигнута (время выхода датчика и время блокировки) интервал между работой, может быть применен к продуктам обнаружения интервала; В то же время эта функция может подавлять различные нарушения нагрузки в процессе переключения.

5. Широкий диапазон рабочего напряжения: напряжение по умолчанию от 5 В до 20 В постоянного тока

6. Потребляемая мощность: тихий ток 65, особенно подходит для устройств с питанием от батареи.

7. Выход сигнала высокого уровня: может быть легко соединен с контуром.

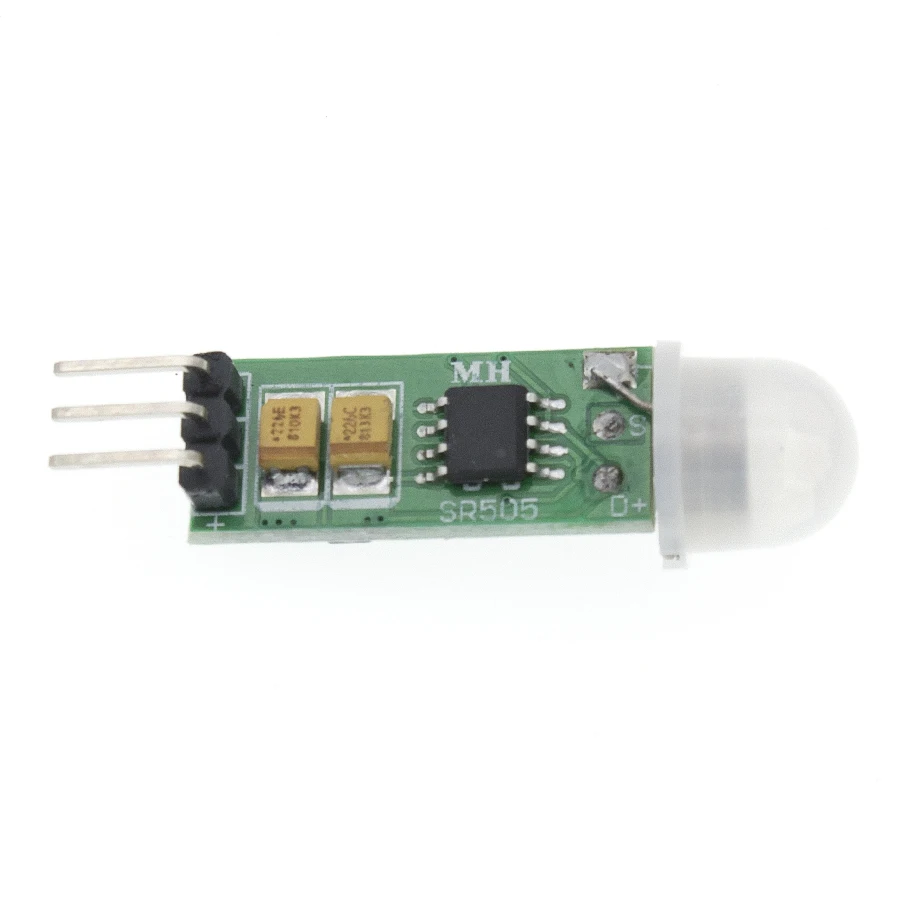

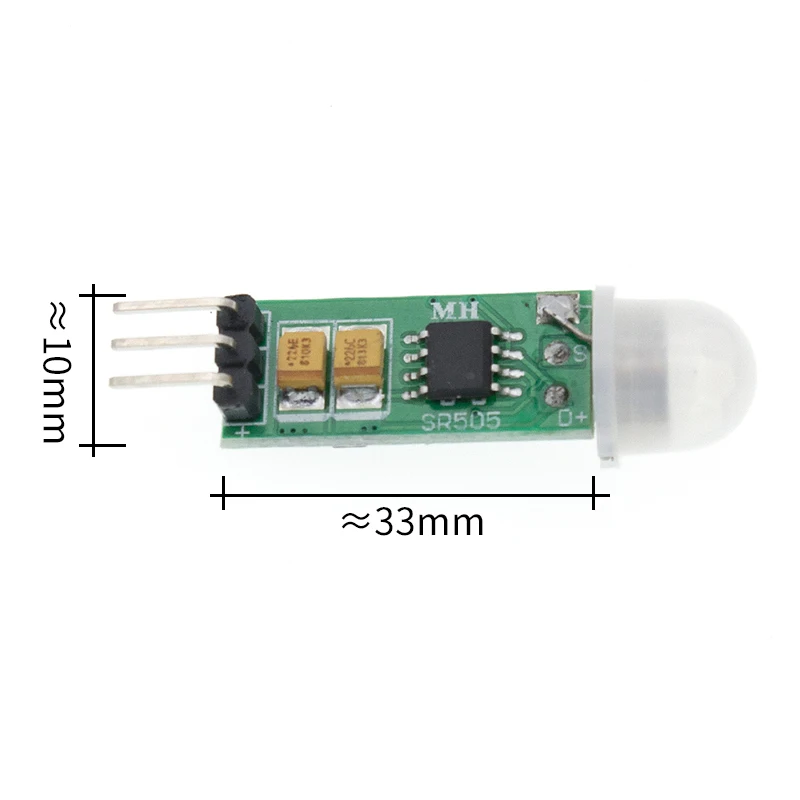

HC-SR505

HC-SR505 модуль обнаружения малого тела основан на инфракрасной технологии, продуктах автоматического управления, высокой чувствительности, высокой надежности, сверхмаленьком, сверхнизковольтном режиме работы. Широко используется в различных автоматических измерениях электрического оборудования, особенно продуктов автоматического управления на батарейках.

Технические параметры:

Диапазон рабочего напряжения: DC4.5-20VСтатический ток: <60uAВыход уровень: высокая 3,3 V/с низким напряжением 0 ВТриггер: повторяющийся триггер (по умолчанию)Время задержки: по умолчанию 8S + -30% (может быть настроен на несколько десятых-десятки минут)Размеры печатной платы: 10*23 ммУгол индукции: <100 градусов угол конусаИндукционное расстояние: 3 метраРабочая температура: -20 - + 80 градусовРазмеры сенсорного объектива: диаметр: 10 мм (по умолчанию)

Особенности:

Автоматическая индукция: чтобы войти в диапазон чувствительности на выходе высока, люди оставляют диапазон датчика автоматически задерживать от высокой, выходной низкий. Очень маленький размер.Воспроизводимый триггер: выход датчика высокий, период задержки, если есть активность человека в его чувствительном диапазоне, выход будет оставаться высоким до тех пор, пока люди не уйдут после высокой переменной задержки (автоматически Расширенный модуль датчика обнаруживает тело человека после каждой активности период задержки, И последний раз событие является отправной точкой времени задержки).Широкий диапазон рабочего напряжения: Рабочее напряжение по умолчанию DC4.5V-20V.Микропитание: ток quiescent <50 Микроампер, особенно для продуктов с автоматическим управлением на батарейках.Выход высокого сигнала: Легкая стыковка и все виды цепей.

Применение:

Индукционные лампы для телаИгрушки с датчиками телаПродукты безопасностиПромышленная автоматизация и контрольАвтоматическое определение электрического оборудованияАвтоматическое управление на батарейках

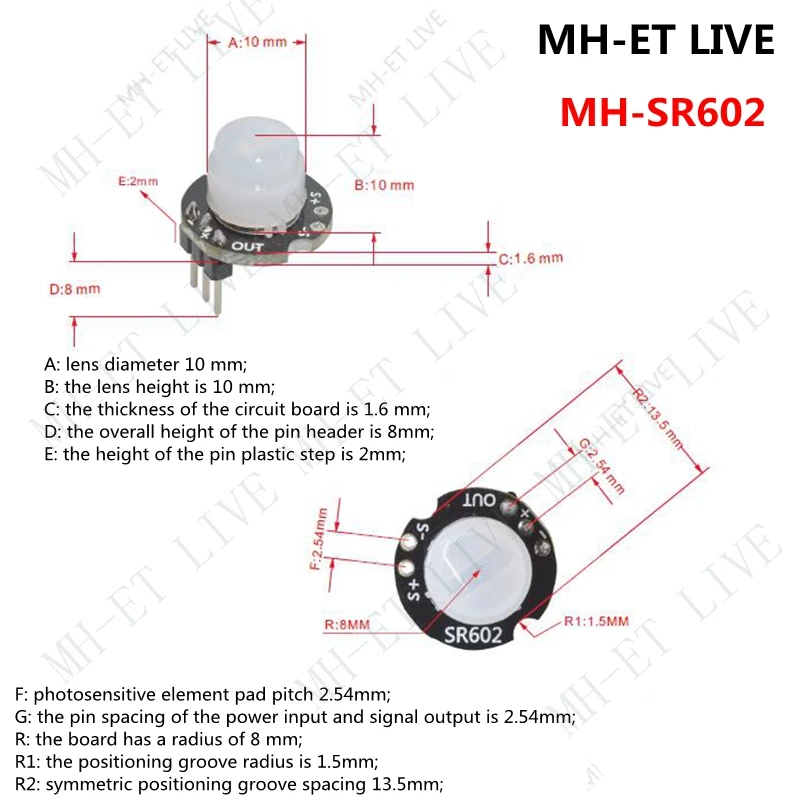

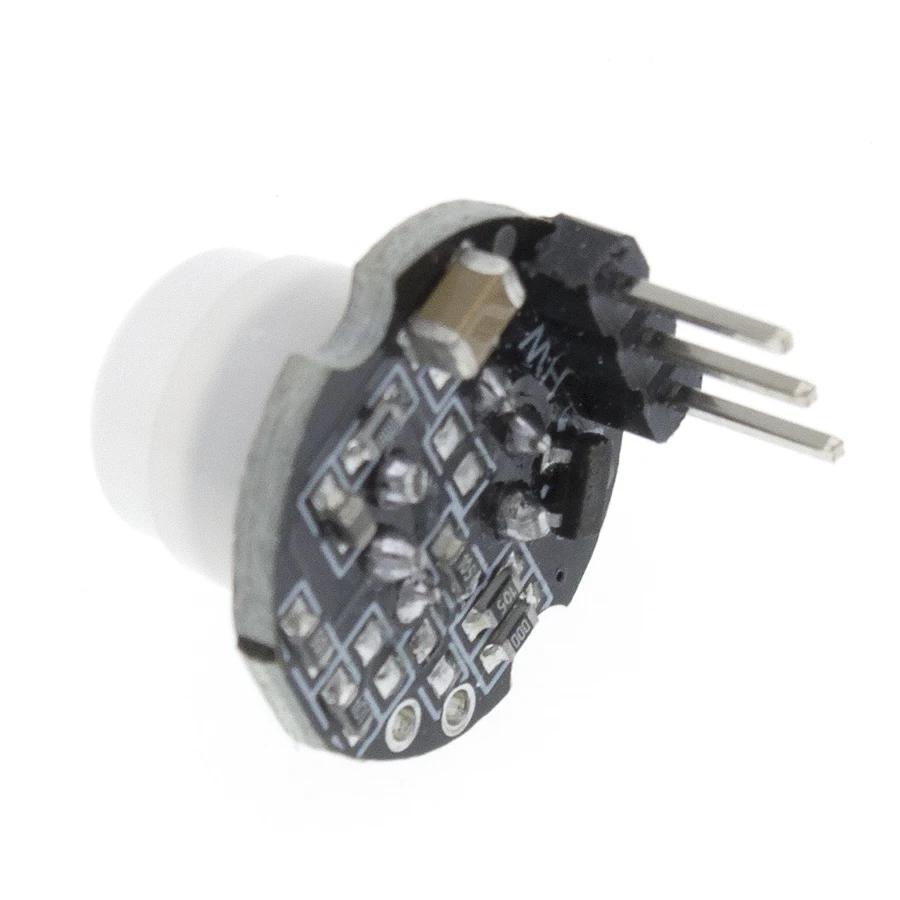

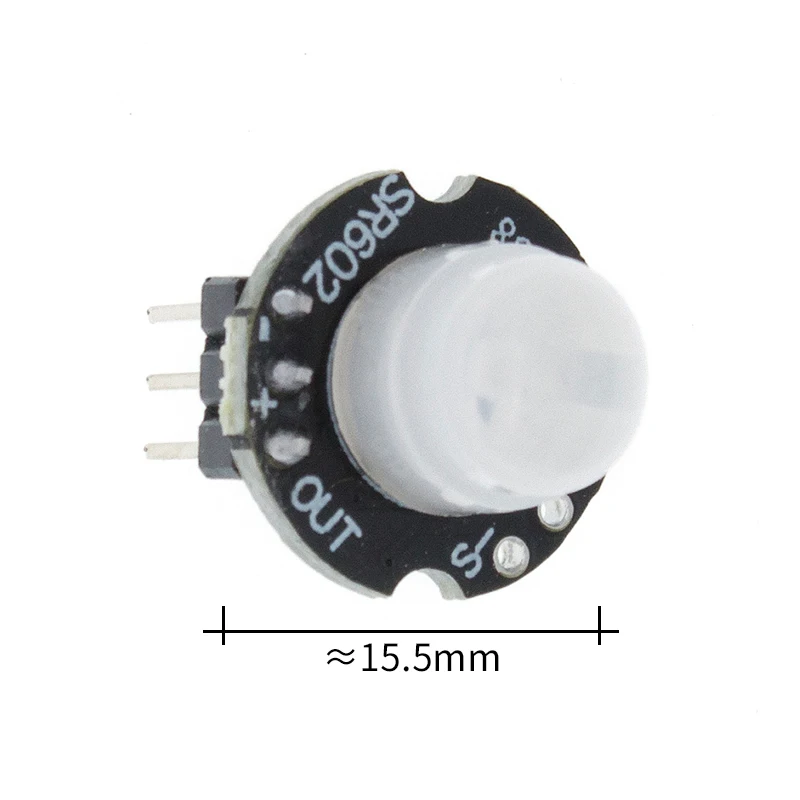

HC-SR602

Рабочие параметры:

Пироэлектрический инфракрасный модуль датчика человеческого тела, Модель: SR-602

Воспринимаемое расстояние: до 5 метров; Рекомендуется 0-3,5 М.

Выход: высокий уровень, H = 3,3 В, L = 0 В

Мощность питания постоянного тока: 3,3 V-15V

Ток покоя: 20uA

Особенности и использование:

Этот модуль обладает высокой чувствительностью, быстрой реакцией, небольшим статическим энергопотреблением, небольшим размером, прост в установке и устанавливается.

Объектив, штыревой разъем был припаян, и источник питания предоставляется без отладки. Используется для освещения датчика тела, сигнализации, безопасности,

Контроль доступа по требованию изображения, автоматическое оборудование для сельского хозяйства, лесоводства и горнодобывающей промышленности.

Ключевые точки:

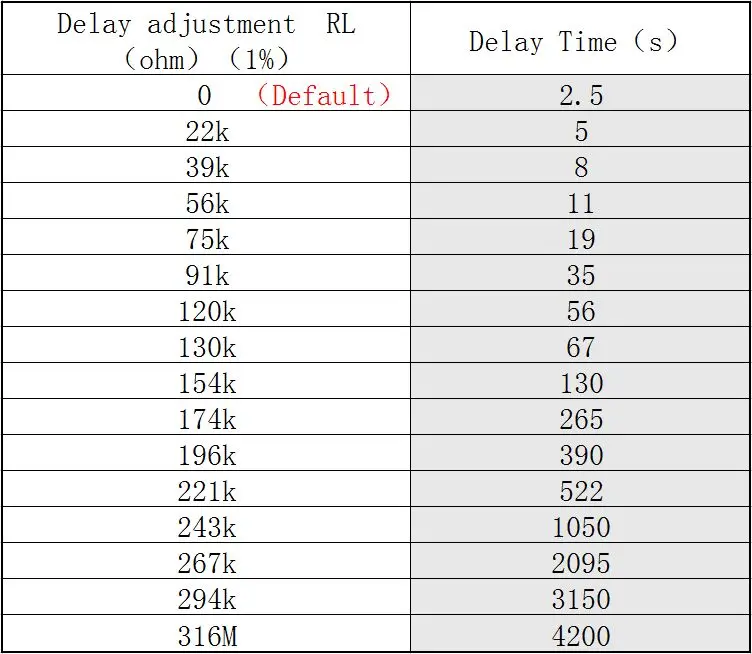

1. Высокий уровень время выпуска этот продукт может регулироваться от 2,5 секунд до 1 час, время выхода установка на фабрике.

Это 2,5 секунд, и вы можете изменить один резистор проволочного чипа в том случае, если вам нужно изменить его. Пожалуйста, прочитайте значение сопротивления, соответствующее типичному времени задержки.

См. Соответствующую форму ниже.

2. Время блокировки, 2 секунды, не регулируется.

3. Завод определяется как повторяющийся триггер и не может быть изменен.

4. Напряжение питания этот модуль 3,3 до 15В, и предел напряжения является 2,8 до 18В.

5. Время вывода модуля: выход высокого уровня в течение 2 секунд после включения питания, затем переход на низкий уровень, вход в режим ожидания

Статус. Если время задержки изменяется, то время, когда модуль выдает высокий уровень после включения питания, соответственно увеличится, что можно понять как

Время запуска после входа в нормальное рабочее состояние после увеличения электрической мощности.

6. После установки Фоточувствительного элемента он не работает в течение дня, работает ночью, не содержит фоточувствительных компонентов и работает весь день (В модуле нет фотодиодов, пожалуйста, при необходимости приобретайте отдельно. Рекомендуется: Обычный фотодиод F3)

Считается, что не установлен Фоточувствительный элемент.

7. Этот модуль очень чувствителен, обратите внимание на положение установки, старайтесь избегать источника теплового излучения (выход воздуха/прямой солнечный свет)

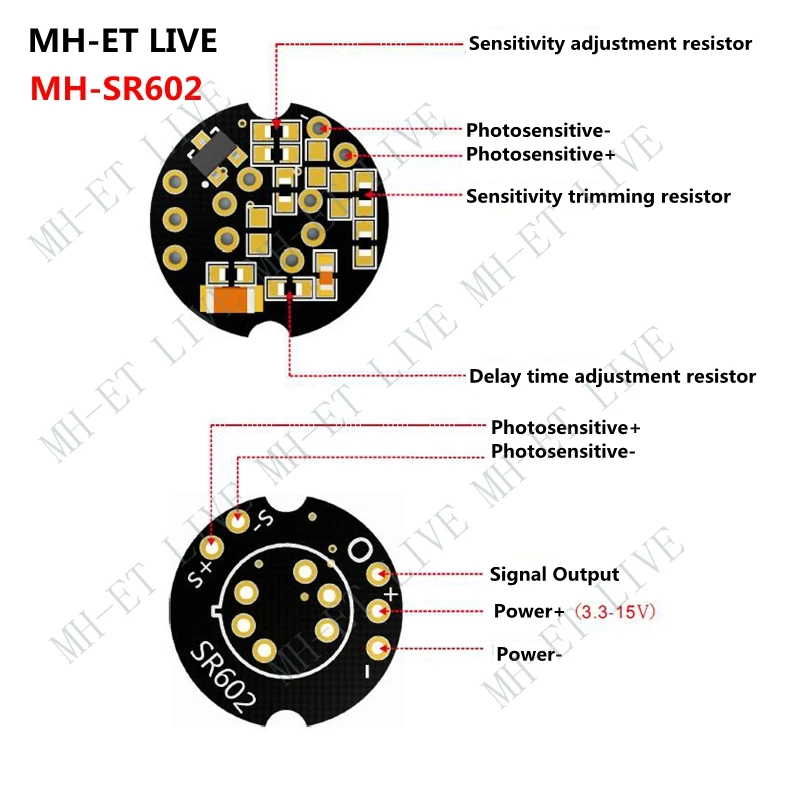

8. Чувствительность этого модуля регулируется, и вам нужно изменить резистор чипа. Для получения подробной информации ознакомьтесь с приведенной ниже таблицей.

Сетка.

9. При пайке обычным паяльником 220 В необходимо отсоединить источник питания перед сваркой. Рекомендуется использовать

Паяльник низкого напряжения 24 В, такой как домашний белый светильник 936.

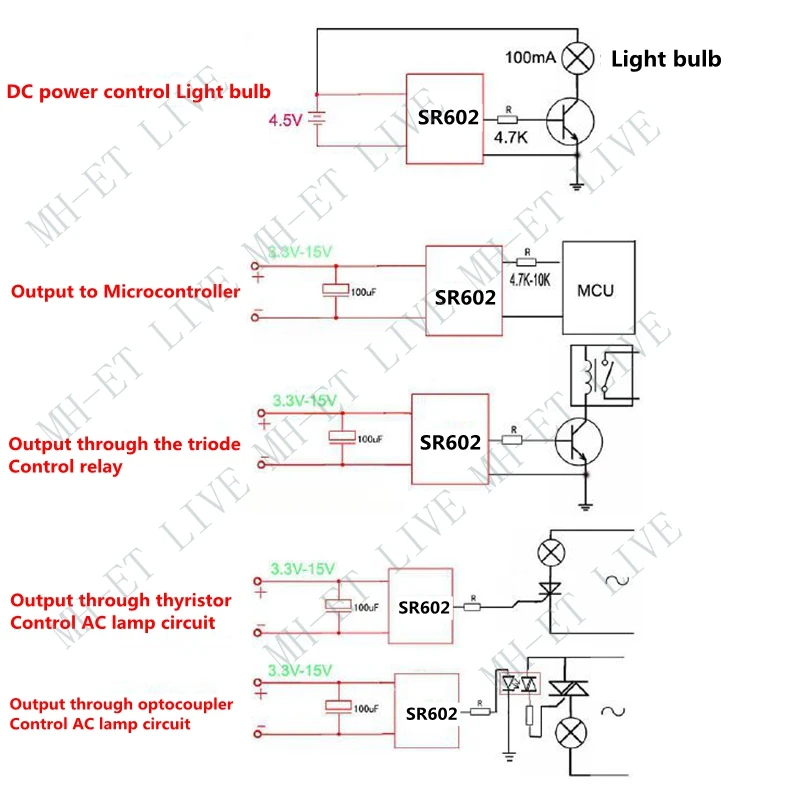

10. Если вы следуете MCU и подключаете лампу, пожалуйста, прочитайте схему справки ниже.

Ждал 42 дня и трек не отслеживался, но все таки пришел

Можно

Средняя нога это выход ттl логика 3,3в ,нужно подключать через транзистор и реле,без них нагрузочная способность низкая,так что на прямую без них можно подключать лишь светодиод миллиампер на 20.

Ардуино с ключом

Можно и без мк использовать ;)

Он 5 вольтовый

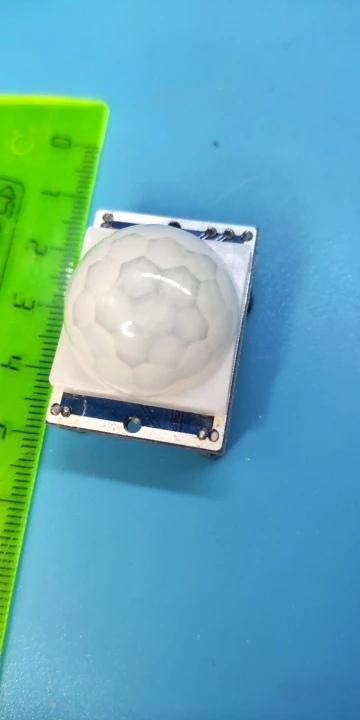

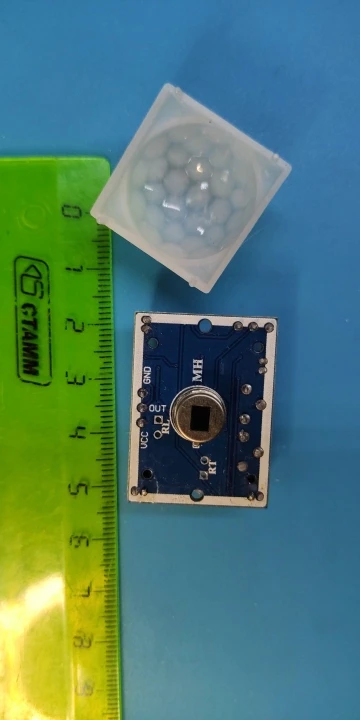

Меньше чем коробки. в описании же все есть. меньше 4 см так точно во все направления

Уточните вопрос.

В помещении 5 на 7м срабатывает везде, но чувствительность я накрутил поболее.

У меня их тоже нет, такой же вопрос

Из 3 штук не один не работает.

0,08

Я сам новичок. Я не смогу помочь.

В Яндекс набери HC-SR501 подключение или использование

Только один, видит движение посылает сигнал, можно отрегулировать чувствительность и время сколько будет подрастая сигнал после того как увидит движение.

От 5 до 20, оптимально 5 вольт

Вес логистики
0.010
Выход
Коммутирующий датчик
Индивидуальное изготовление
Да
Каждая упаковка
1
Материал
Полимер
Минимальная единица измерения
100000015
Название бренда
TENSTAR ROBOT
Номер модели
sr501

Основы
Оптический датчик
Применение
Датчик положения
Продано В
sell_by_piece
Происхождение
Китай
Размер логистики - высота (см)
1
Размер логистики - длина (см)
1
Размер логистики - ширина (см)
1
Тип
Биодатчик

Отзывы покупателей

M***h

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 23.11.2020

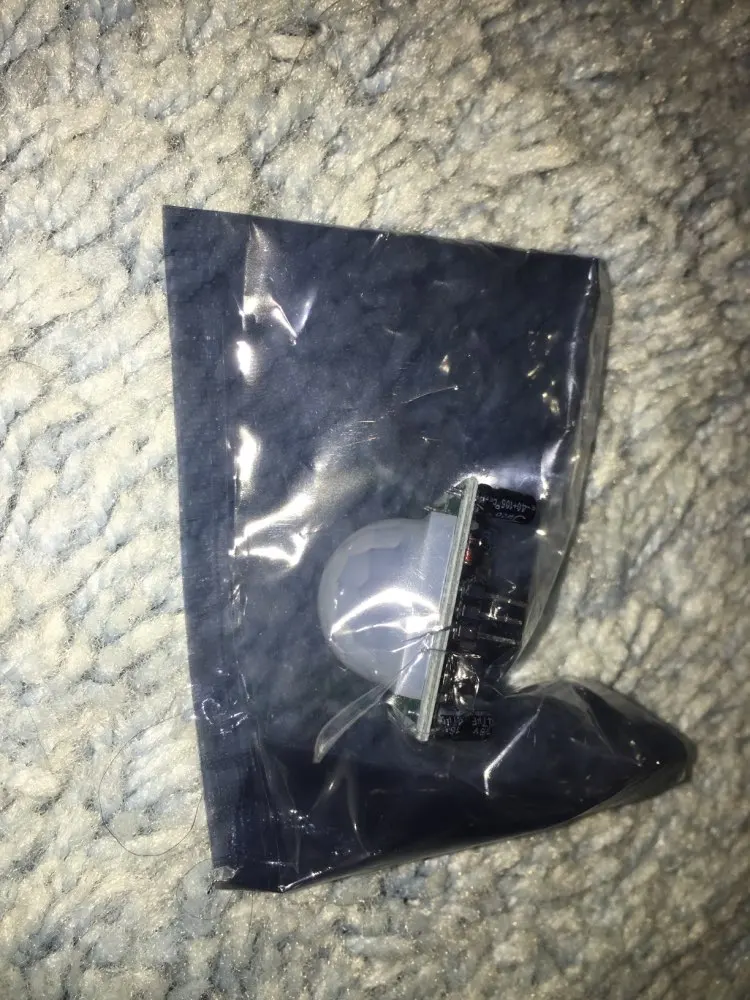

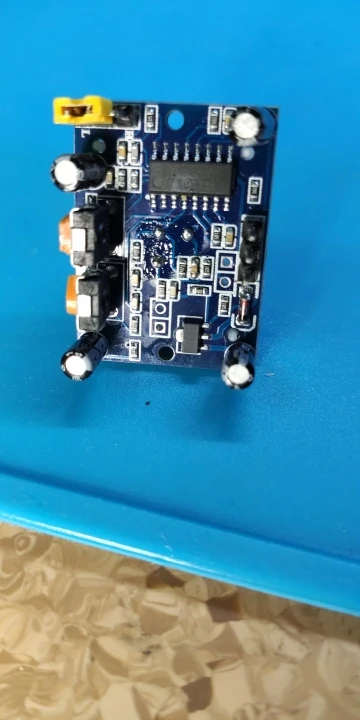

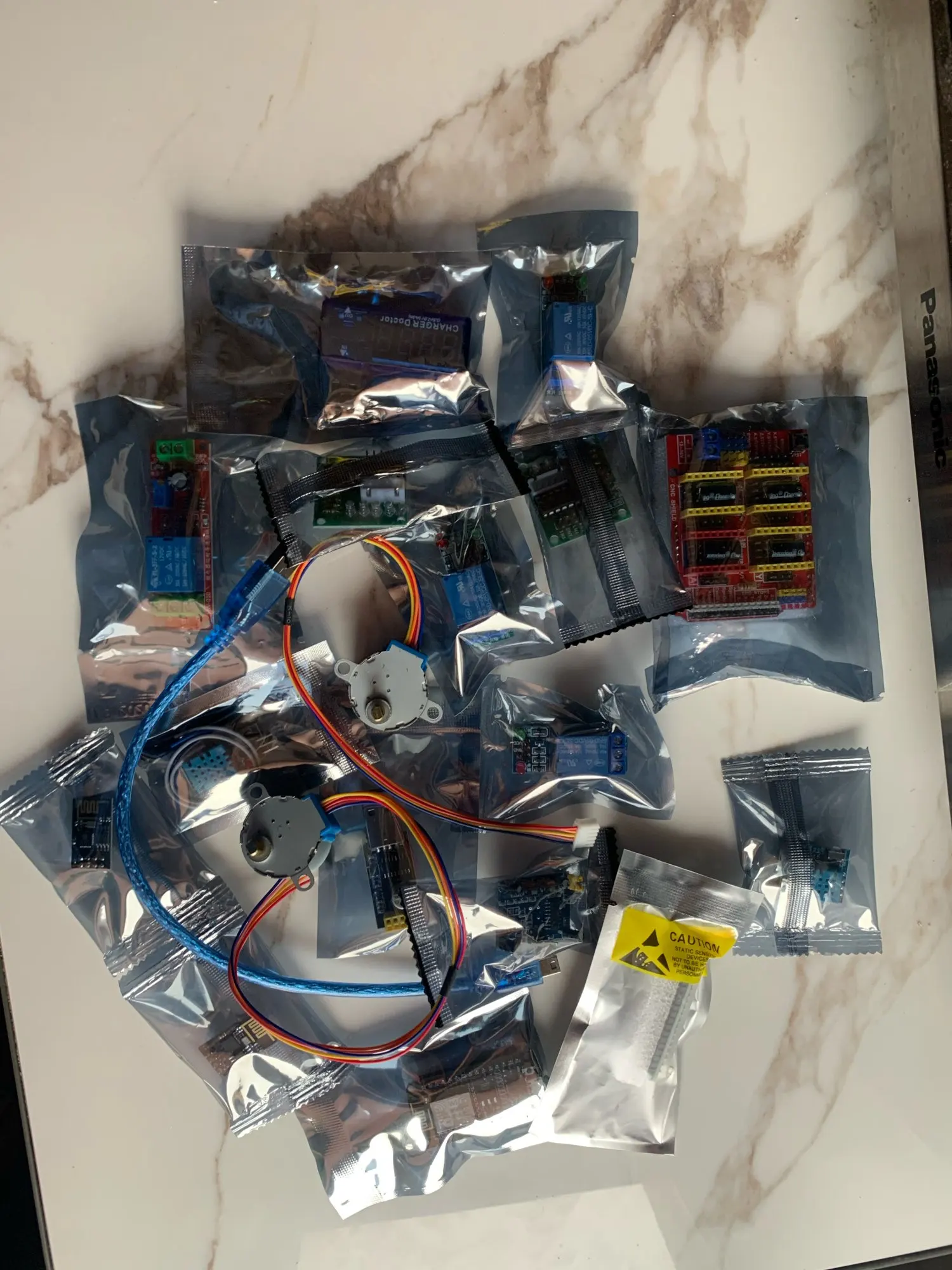

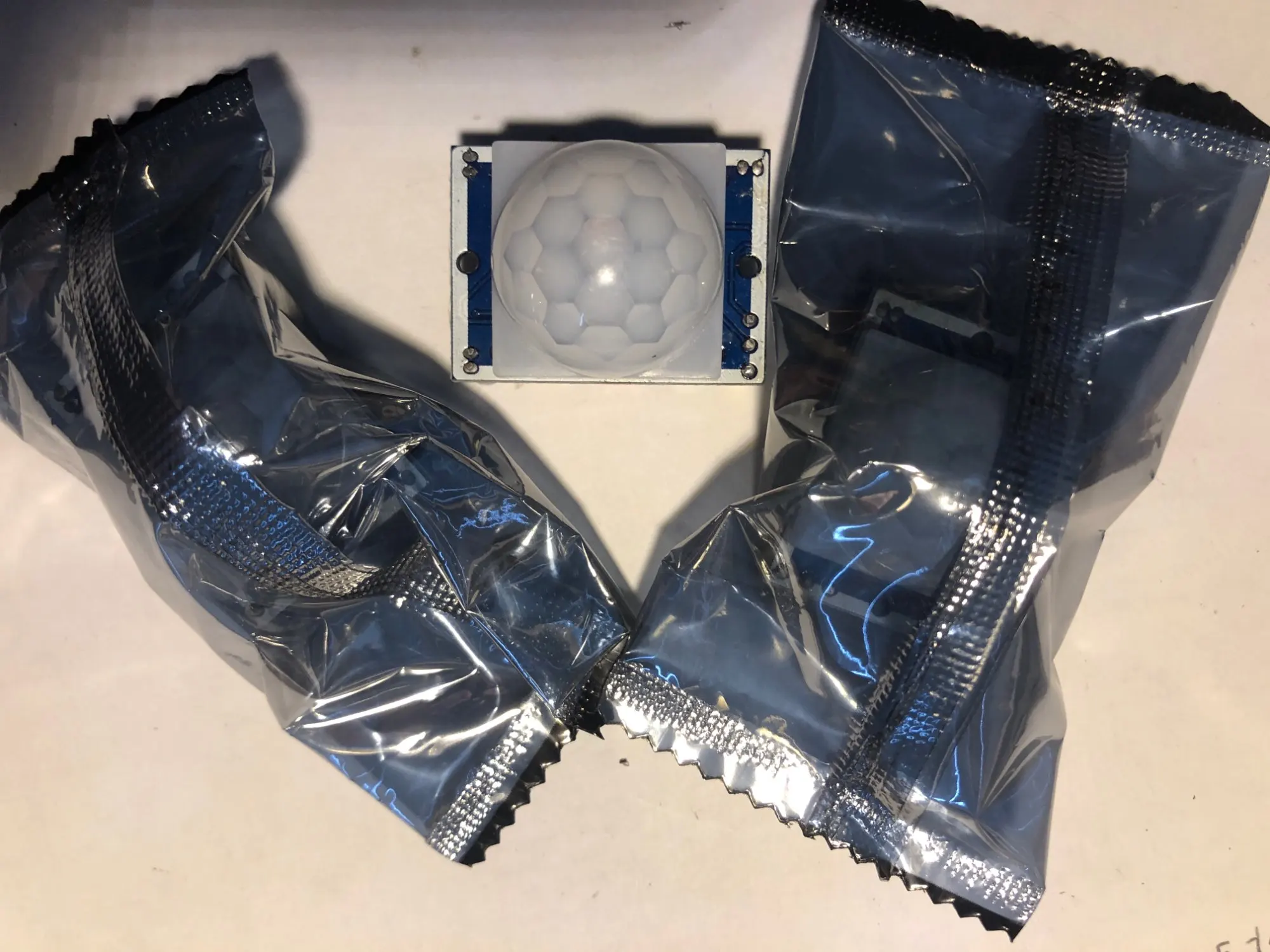

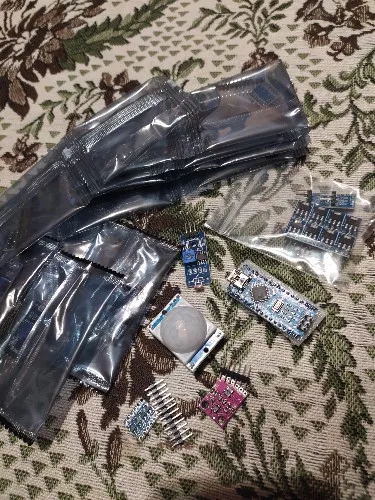

Заказал 30.10, отправили 31.10, посылка пришла 12.11.2020, 13 дней до пункта выдачи. Пришли групповой посылкой, каждый элемент в своём антистатическом пакете, упаковка нормальная, ничего не сломали. Флюс смыт не везде, качество пайки хорошее, рассеиватель мутноват, но вроди бы не критично, в работе не проверял, проверю дополню отзыв (если не забуду).Покупкой доволен, за такие деньги и с такой скоростью доставки отличная покупка.

A***E

Страна: RU Color: HC-SR505 Доставка: Cainiao Super Economy 25.01.2021

★★★★★ ---------------- Время заказа: 06:02 Jan. 02 2021 - в Москве завершён: 2021.01.25 05:18 . Оч доволен !

J***t

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 10.10.2020

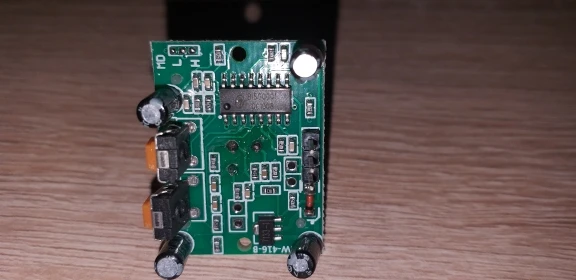

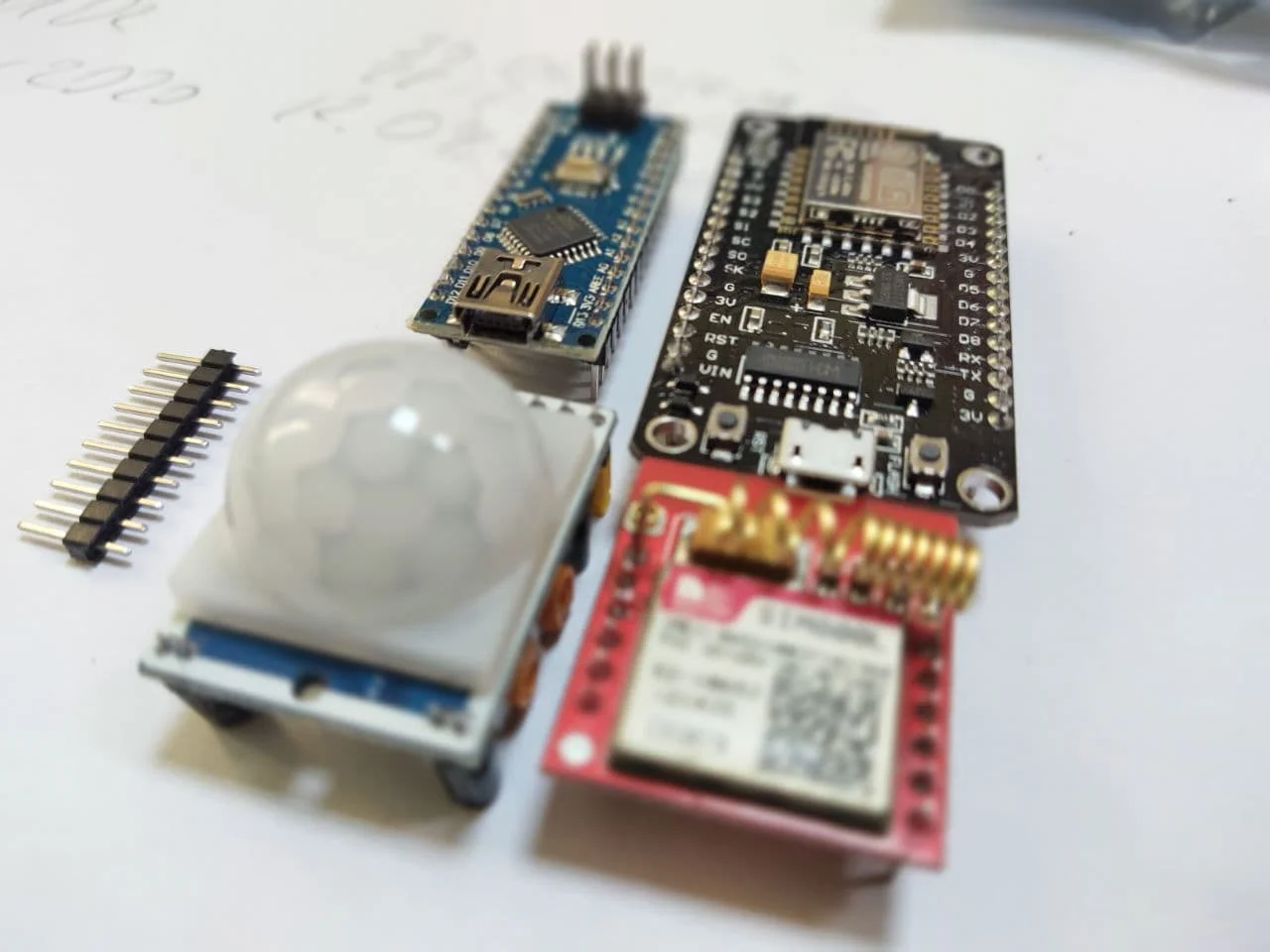

Неплохое качество. Вроде работают. До изделия пока дело не дошло, проверил на столе. Потребление примерно 30-40мкА, в среднем положении выдержка примерно 2мин, самое малое 2с, самая длинная примерно 3мин30с. Чувствительность не крутил, позднее по месту настрою. Рассеиватель не запаян, что неплохо по мне. Непонятного назначения два пина /под джампер?/ (пины не распаяны), маркировка RT. Если будет не лениво посмотрю при случае для чего такое. Маркировка пинов разъема скрыта линзой. Непорядок. На все ушло 38 дней, что для безтрека весьма неплохо. В ящик не лезло, пришлось пилить на почту. Каждый датчик в антистатическом запаянном пакете, поверх - почтовый пупырчатый пакет. С продавцом не общались. Купил бы снова, определенно! По соотношению цены и качества - абсолютный чемпион ($0.5 за датчик вкруг, в наборе из четырех)! ПРОДАВЕЦ, спасибо!

W***

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 17.10.2020

К моему сожалению датчик не заработал, как я только не старался. То ли брак на производстве, то ли во время перевозки что-то повредили, то ли я что-то не то сделал. Но так или иначе модуль периодически выдавал то высокий сигнал, то низкий. Продавец сразу отреагировал на моё сообщение и предложил мне открыть спор. В течении суток спор был закрыт в мою пользу, за что огромное спасибо. Скорее всего снова закажу этот модуль, потому что уверен в честности продавца.

S***m

Страна: RU Color: HC-SR501 Доставка: Saver Shipping 01.12.2020

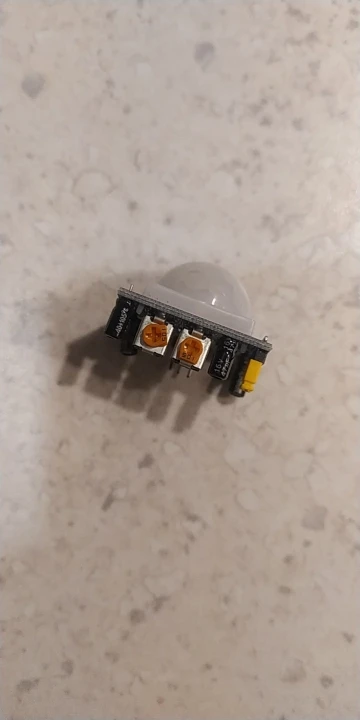

проверено, движения распознает. на 150 градусов охватывает примерно. видать датчик меняли

K***r

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 22.01.2021

ПосПосылку получил. Всё соответствует описанию. Продавца рекомендую. Я поставил 5 звезд.ылку получил. Всё соответствует описанию. Продавца рекомендую. Я поставил 5 звезд.

Покупатель

Страна: RU Color: HC-SR505 Доставка: Saver Shipping 29.01.2021

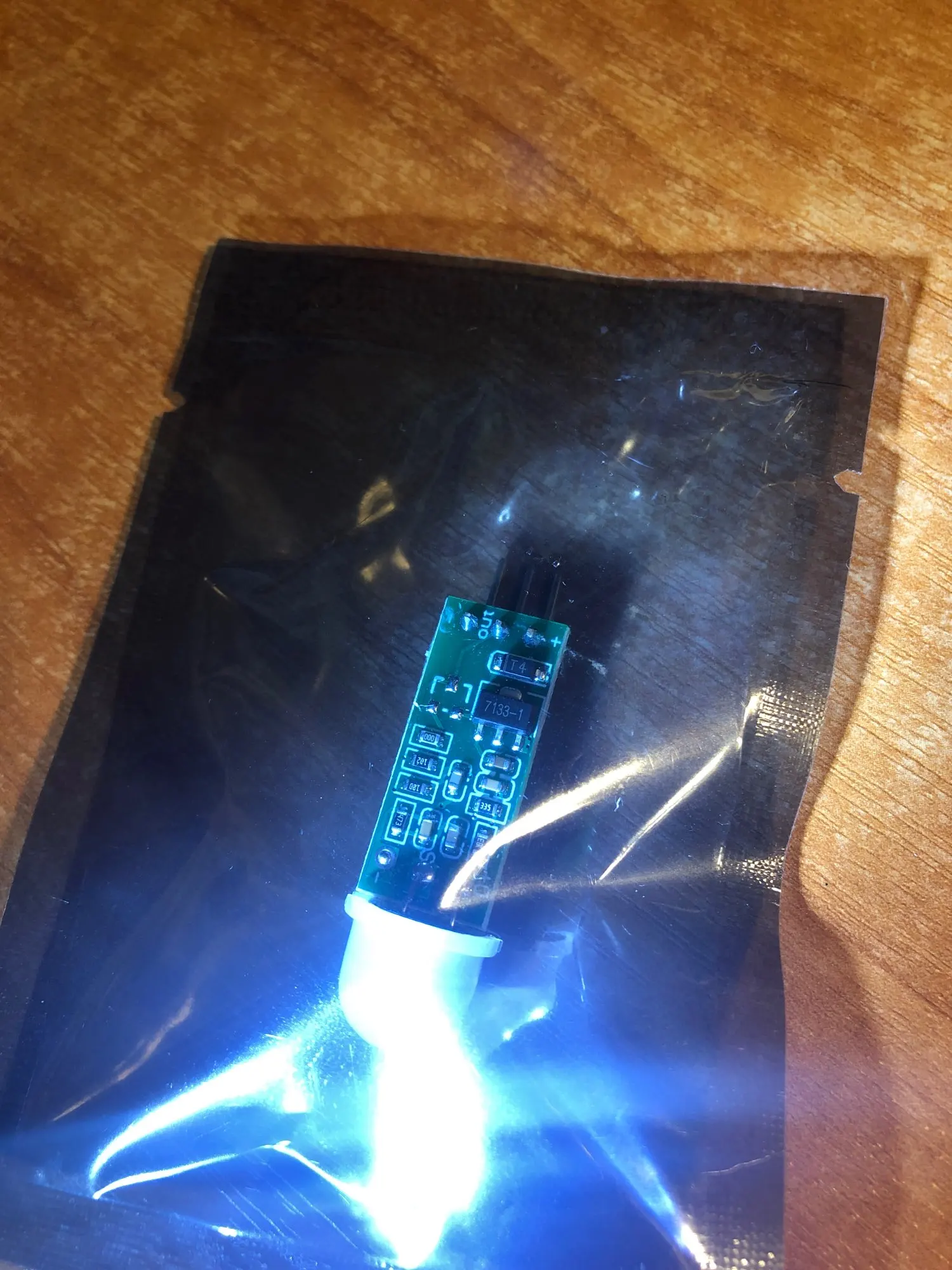

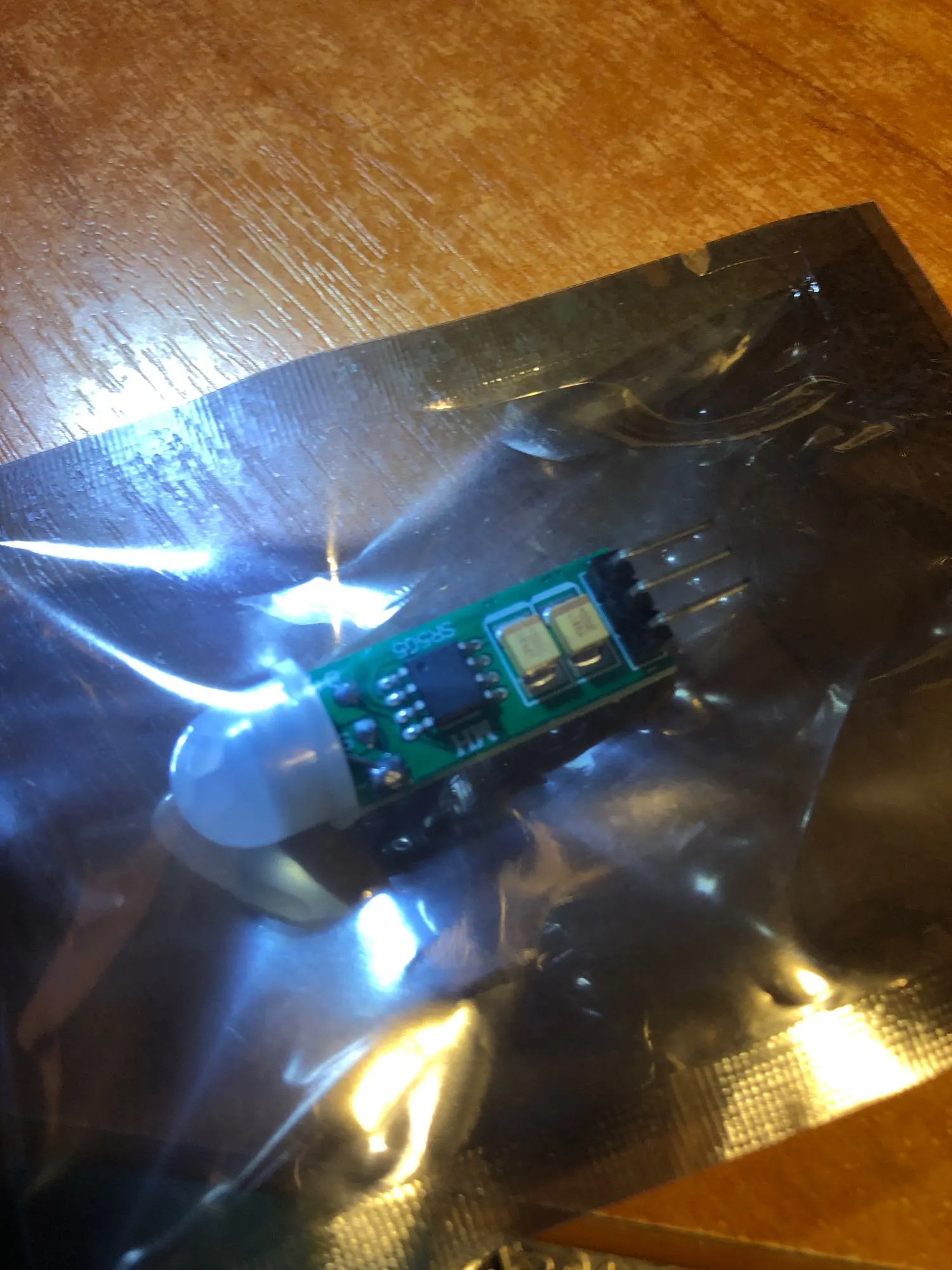

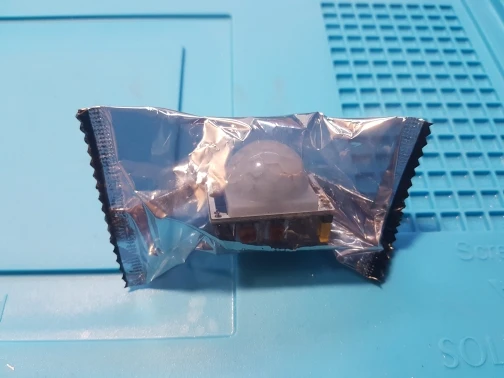

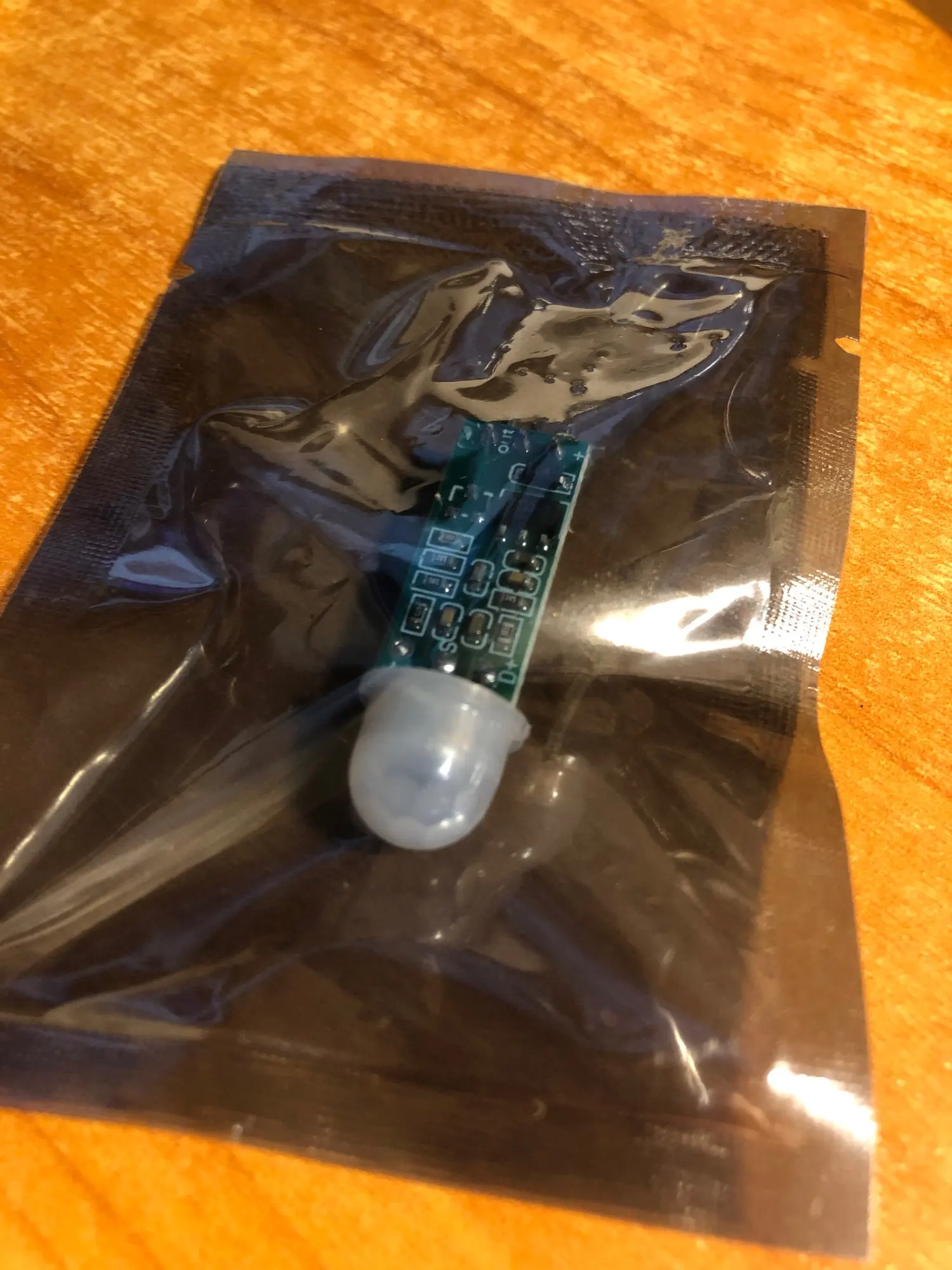

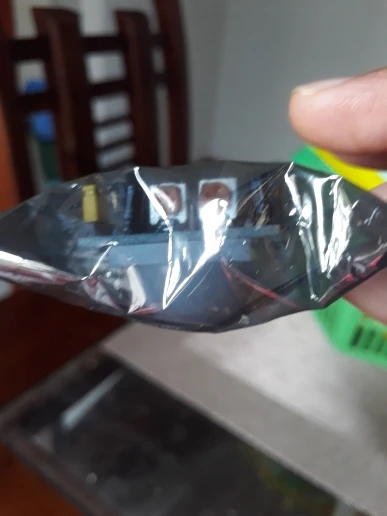

пришло быстро. антистатический запаяный пакетик. ещё не пробовал.

K***v

Страна: RU Color: HC-SR501 Доставка: Saver Shipping 14.09.2020

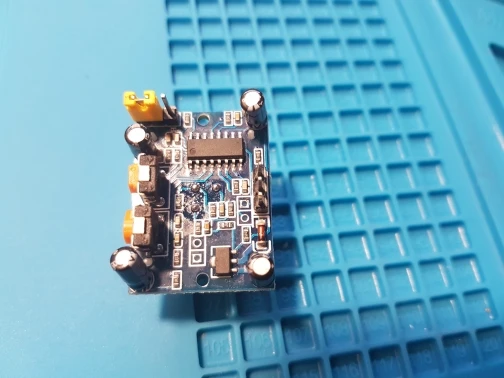

Работает, флюс смыт. Доставка 3 недели до западной Сибири. Рекомендую.

A***k

Страна: RU Color: HC-SR602 Доставка: Saver Shipping 08.12.2020

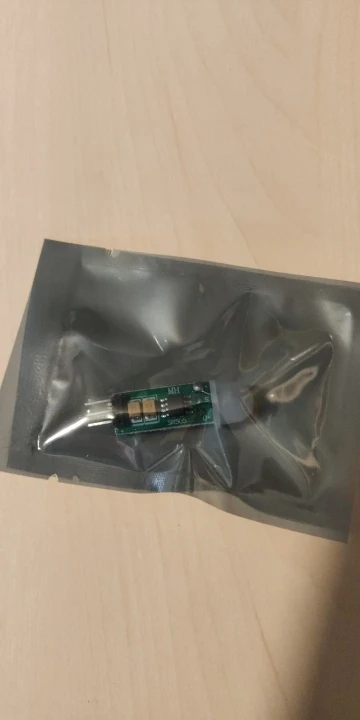

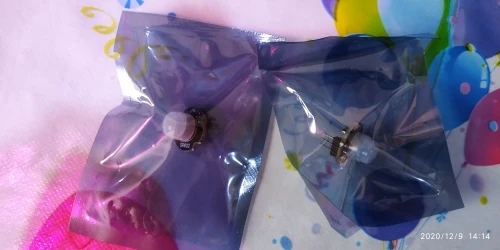

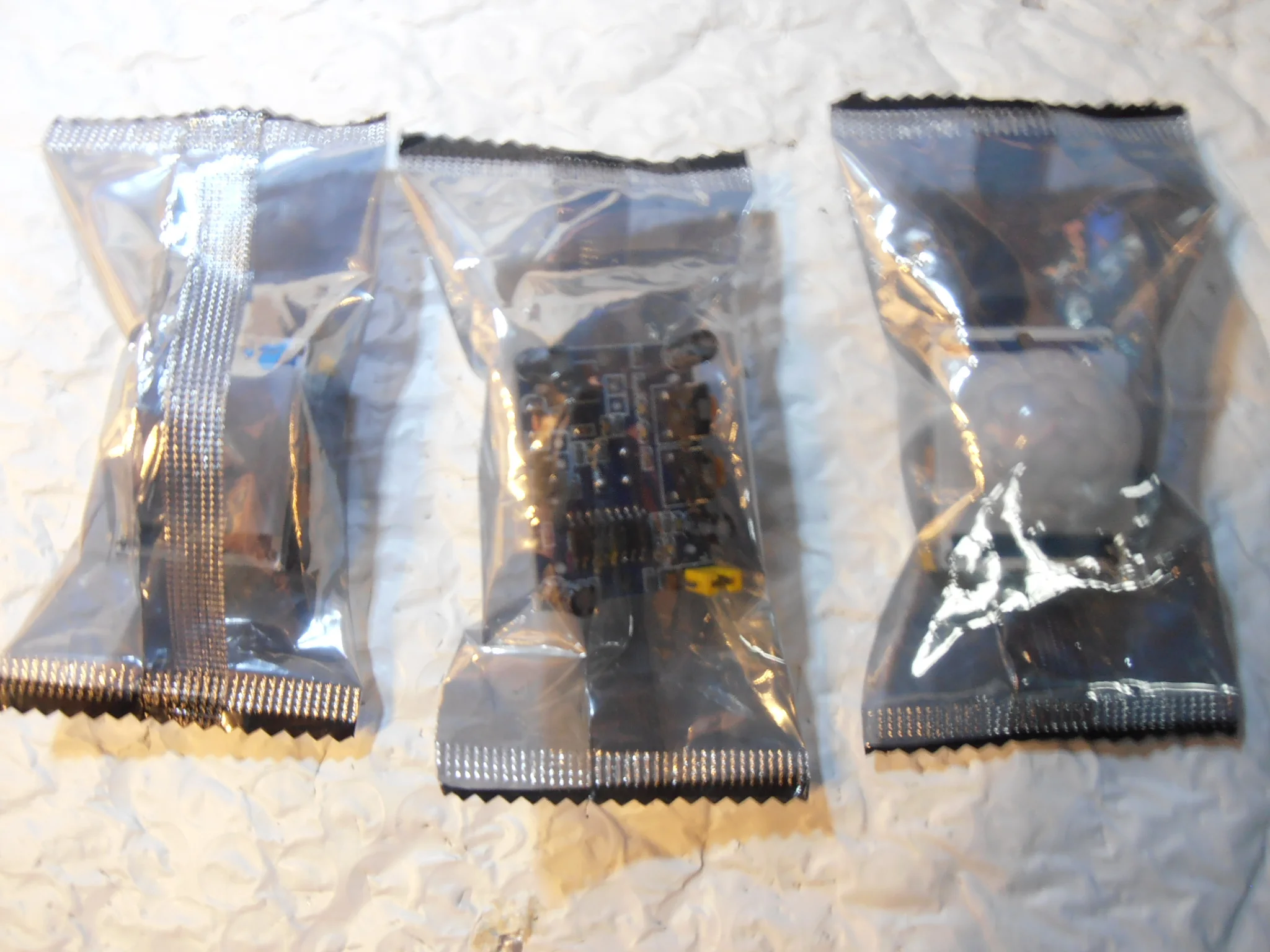

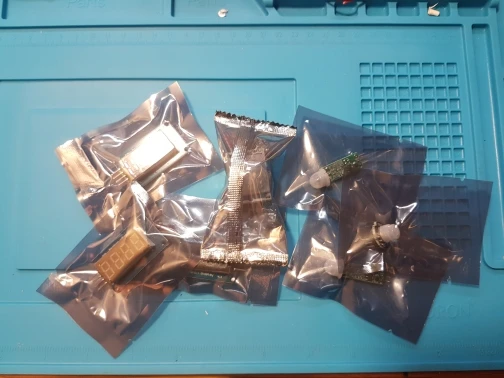

до Иркутска за 17 дней. упаковано хорошо. каждый модуль в антистатическом пакете.

A***v

Страна: RU Color: HC-SR505 Доставка: Cainiao Super Economy 12.11.2020

Доставка быстрая .Все нормально работает .

R***r

Страна: RU Color: HC-SR505 Доставка: Cainiao Super Economy 04.11.2020

в работе пока не проверял. вид красивый. пайка нормальная. качество хорошее.

L***N

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 07.11.2020

на вид неплохо, ножку одну подогнули, бывает.

R***y

Страна: RU Color: HC-SR602 Доставка: Saver Shipping 06.11.2020

Доставка быстрая, две недели до НСК. Буду заказывать ещё у этого продавца.

D***v

Страна: RU Color: HC-SR501 Доставка: Cainiao Super Economy 20.11.2020

Все хорошо доставка до Волгограда за 10 дней
