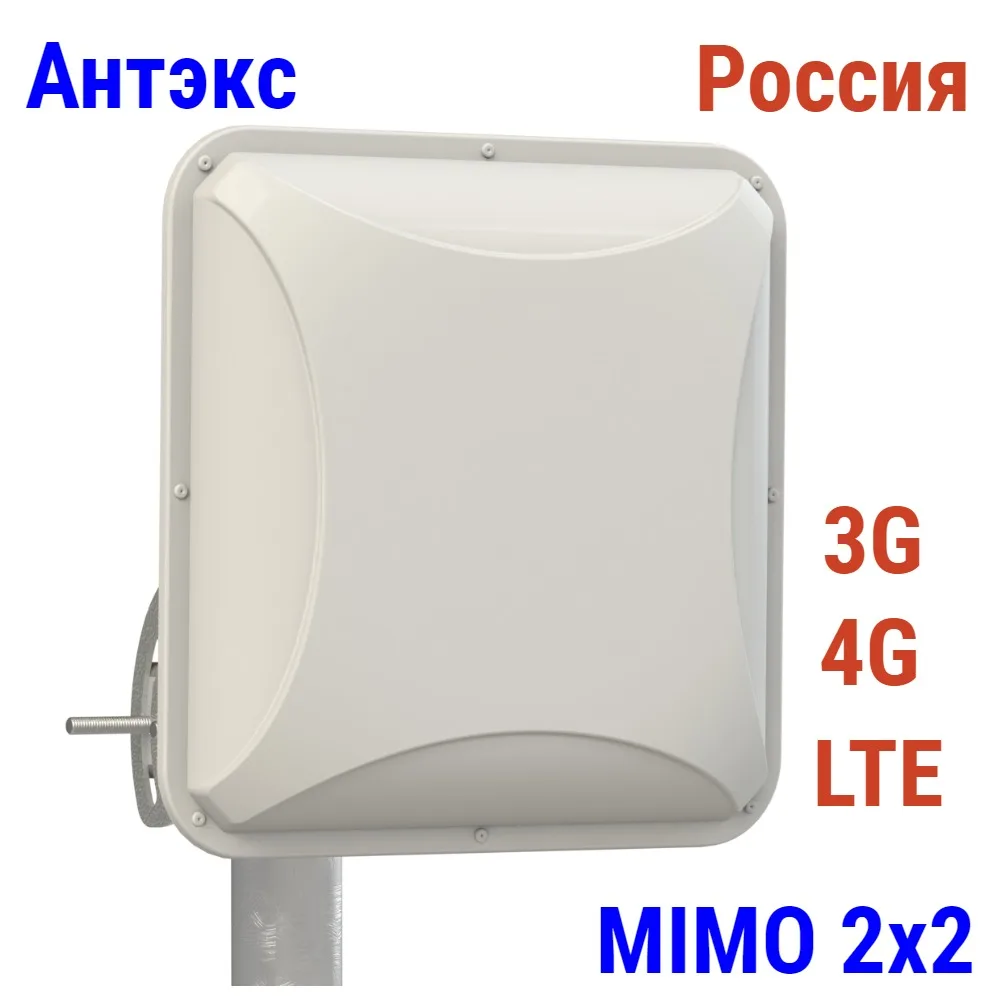

Оригинальная 3G4G антенна Антэкс Petra MIMO 1800-2600 МГц, 15 дБ, 75 Ом (F), усилитель сигнала для модемароутера

Одна из самых популярных моделей антенны для усиления сигнала мобильного интернета российского производителя Антэкс.

Отличное качество в сочетании с универсальностью и высокой эффективностью, позволяет применять ее в системах усиления сигнала мобильного интернета как в условиях городской застройки, так и в загородных домах и на даче для получения стабильного скоростного интернета на расстоянии до 5-7 км от вышки оператора сотовой связи.

Панельная антенна PETRA Broad Band 75 MIMO 2x2  предназначена для использования в комплекте с универсальными широкополосными модемами и роутерами стандарта LTE1800, LTE2600, UMTS2100, WCDMA, HSDPA, HSUPA и др. диапазона 1700-2700 МГц.

PETRA BB 75 MIMO 2x2 является узконаправленой и рекомендуется к применению на небольшом удалении от базовой станции.

Для подключения антенны к роутеру/модему используется ТВ кабель типа SAT-703 и т.п. (рекомендован к использованию RG-6 кабель с медной центральной жилой и медной или омедненной оплеткой для минимизации потерь качества сигнала).

Цвет кабеля в комплектации заказа может быть белым или черным - не влияет на функциональные характеристики.

Соединения обеспечиваются при помощи F-разъемов.

Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства антенны PETRA Broad Band 75 MIMO 2x2:

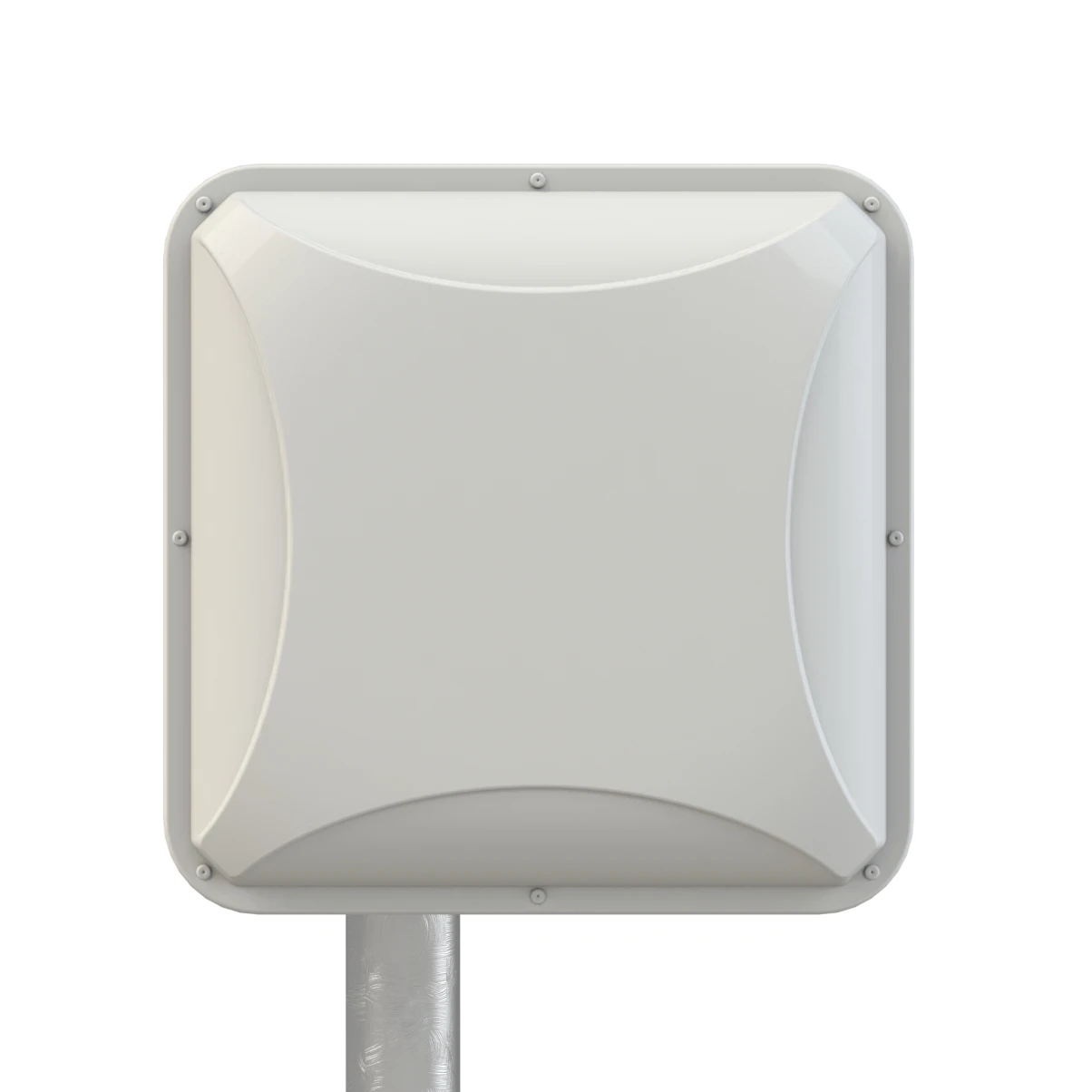

Активные излучатели надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.

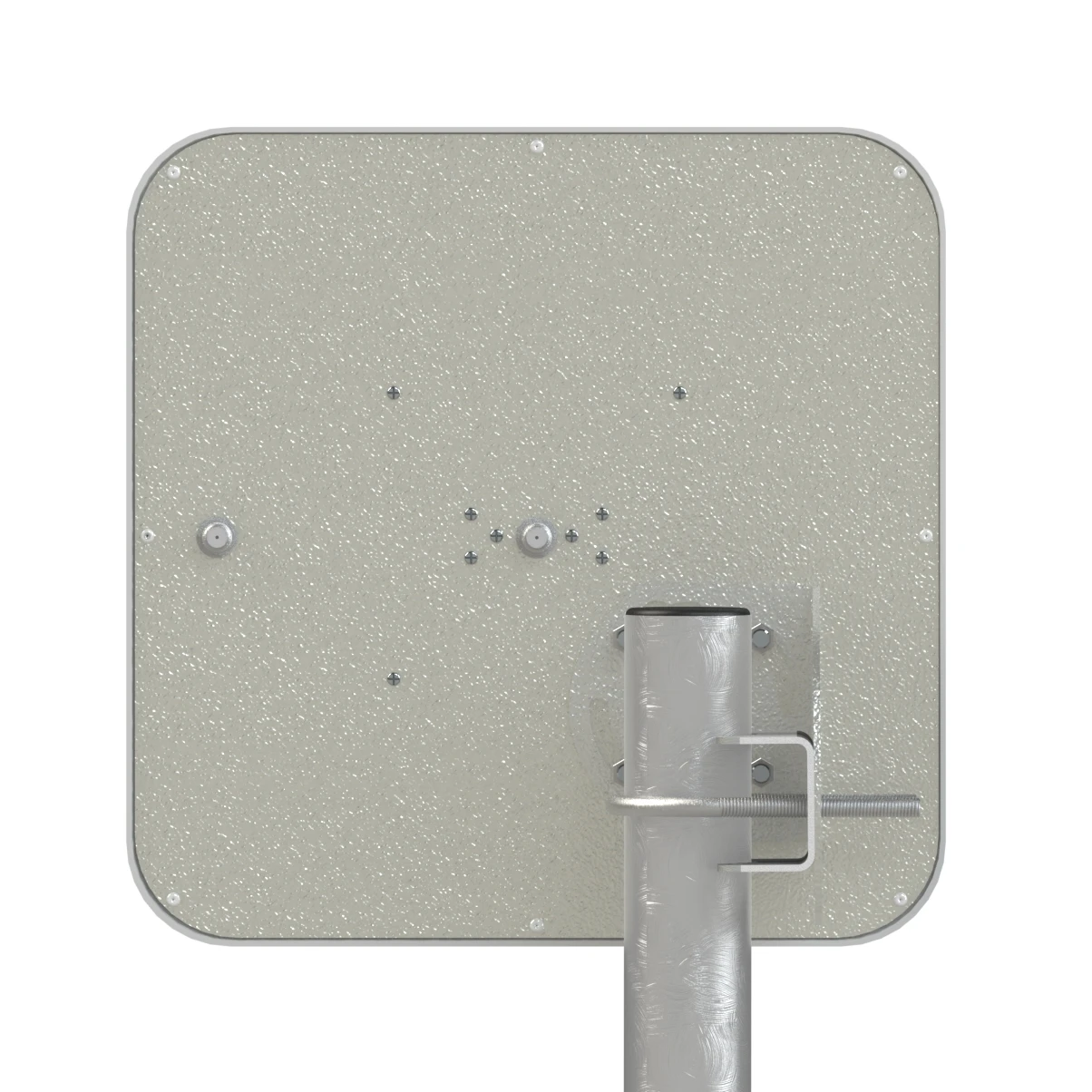

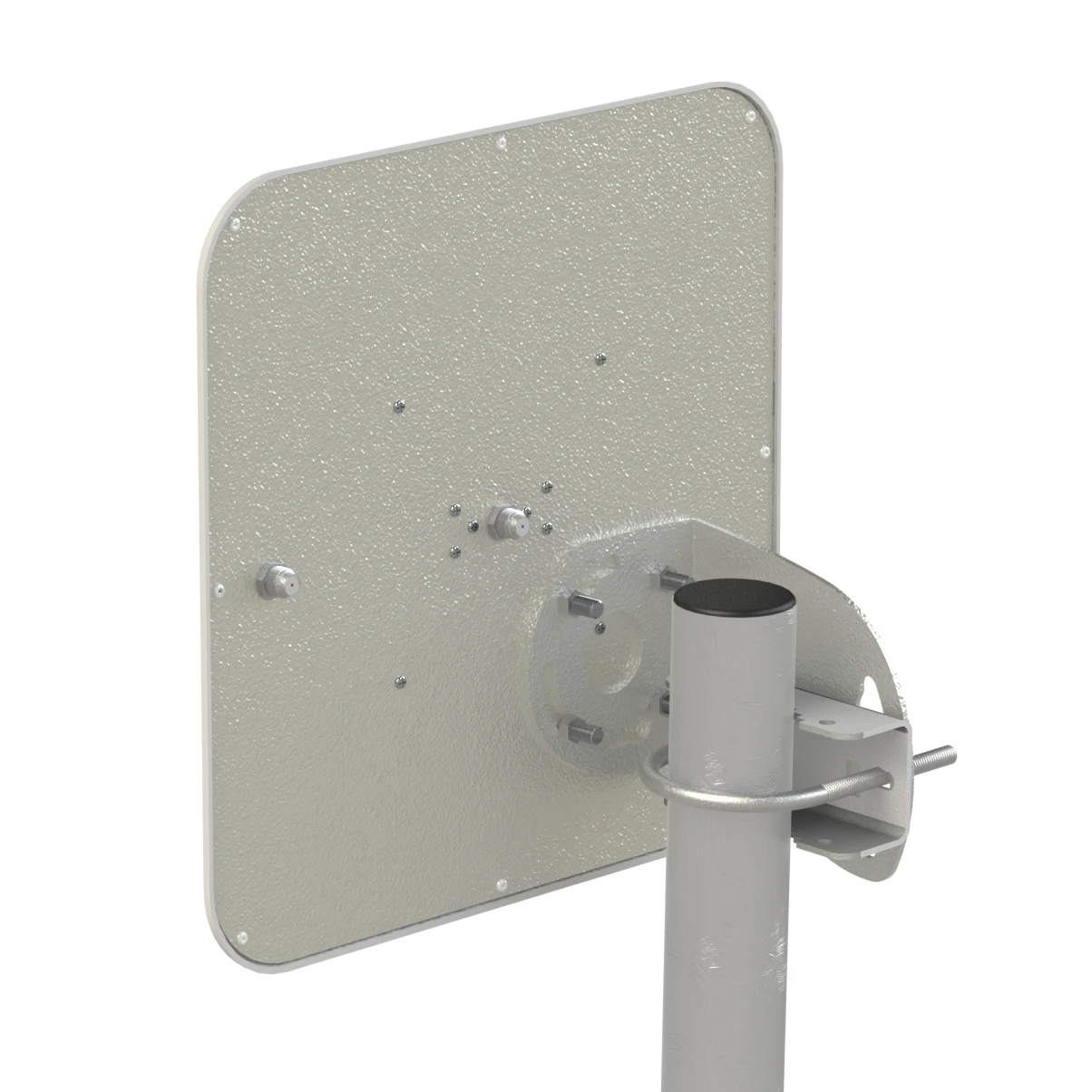

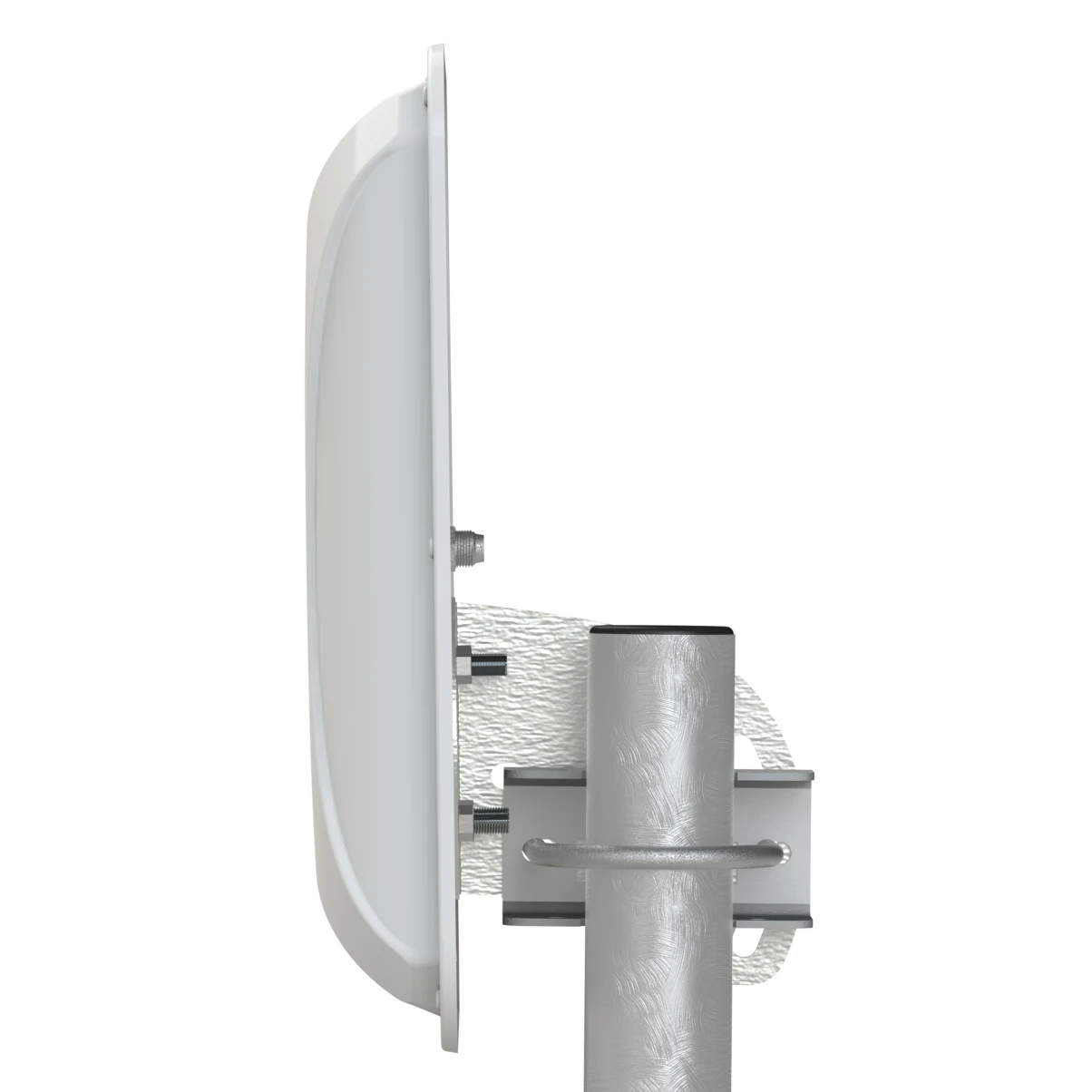

Металлическое крепление антенны PETRA Broad Band MIMO 75 2x2 позволяет изменять угол места, азимут и наклон поляризации.

Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.

Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).

Комплект поставки антенны:

Антенна PETRA BB 75 MIMO 2x2

Крепление для установки на мачту/трубу

Инструкция по установке

Упаковка из микрогофрокартона

Подключение антенны к модему:

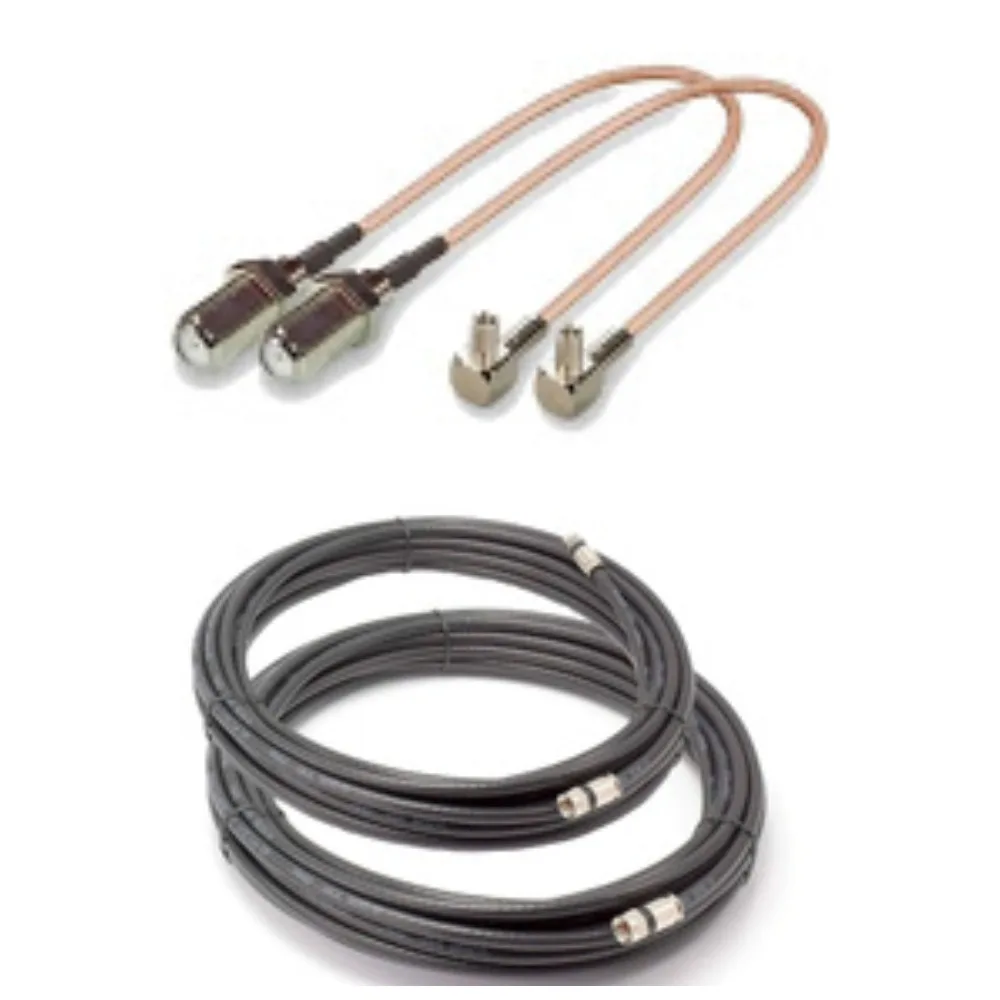

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера

Тип адаптера

Кабельная сборка

Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s

TS-9/F-female

F-male/F-male

E3372, E3276 (М150-1),   E3272

CRC-9/F-female

F-male/F-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G,Sierra Wireless MC7455

U.Fl / F-female

F-male/F-male

Sierra Wireless AirPrime® EM7455

MHF-4 / F-female

F-male/F-male

LU-150/156

MS-156 / F-female

F-male/F-male

Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PROHuawei B612,B315, B525, TP-link TL-MR6400

SMA-male / F-female

F-male/F-male

Электрические характеристики антенны

Рабочий диапазон частот по входам №1и №2, МГц

1700-2700

Усиление,dBi

2 x 12,5÷15,0

Ширина ДН , град

30-50

Уровень боковых лепестков, не более

-11dB

Развязка между портами в диапазоне 1700-2700МГц, не менее

30dB

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот на входах, не более

1.5

Допустимая мощность, Вт

10

Поляризация принимаемых/излучаемых волн по входу №1

вертикальная

Поляризация принимаемых/излучаемых волн по входу №2

горизонтальная

Механические характеристики

Масса с креплением, г

1080

Крепление

мачта диаметром 20-52мм

Диапазон рабочих температур

от -60°C до +80°C

Габаритные размеры без крепления, м

0,24х0,24х0,06

Допустимая скорость ветра, м/сек

50

Разъемы

2хF-female

Материал защитного кожуха

Поликарбонат+ABS

Материал антенны и крепления

Оцинкованная сталь, сталь

Защитное покрытие

порошковая полимерная краска
