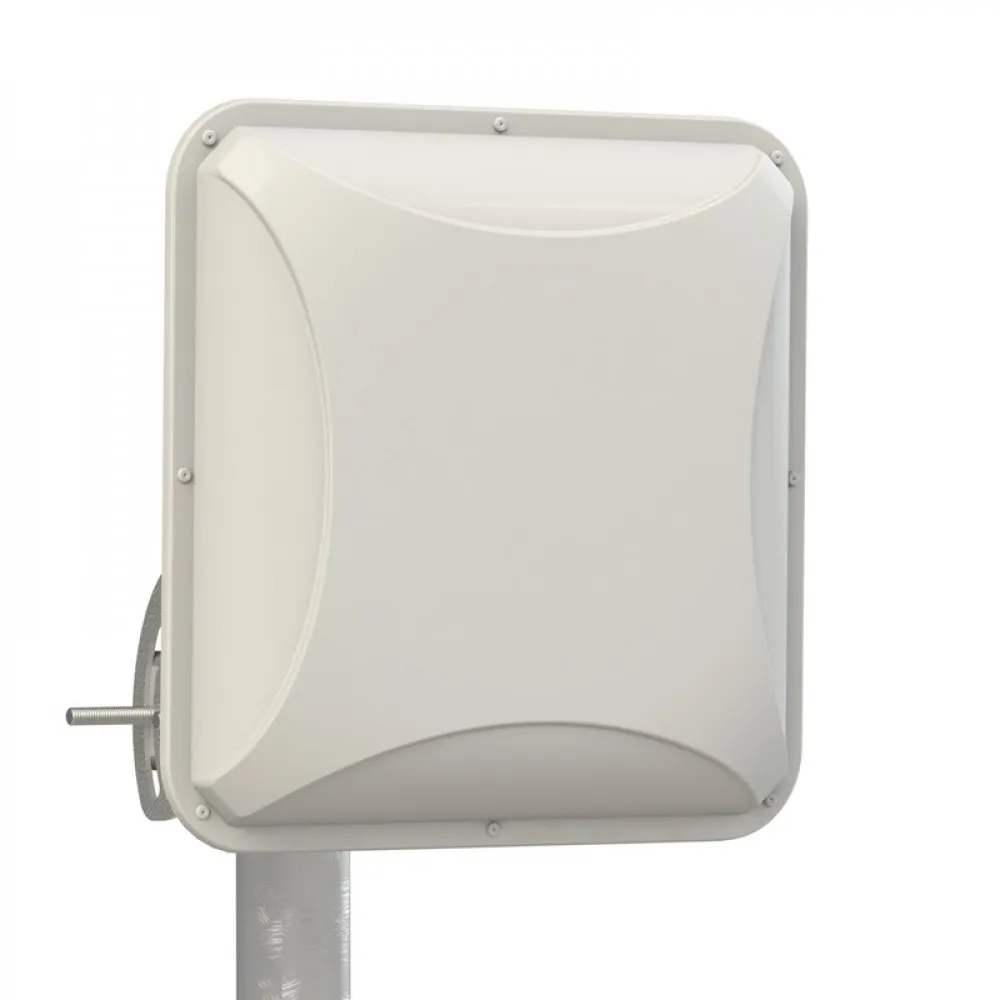

Антэкс Petra BB 75 Панельная антенна 3G4G LTE

Общие сведения

Панельная антенна PETRA Broad Band 75 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

2G (GSM1800)

3G (UMTS 2100)

4G (WIMAX,LTE)

WI-FI (IEEE 802.11b, g)

PETRA Broad Band 75 это версия популярной антенны Petra Broad Band для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можетезначительно сэкономить.

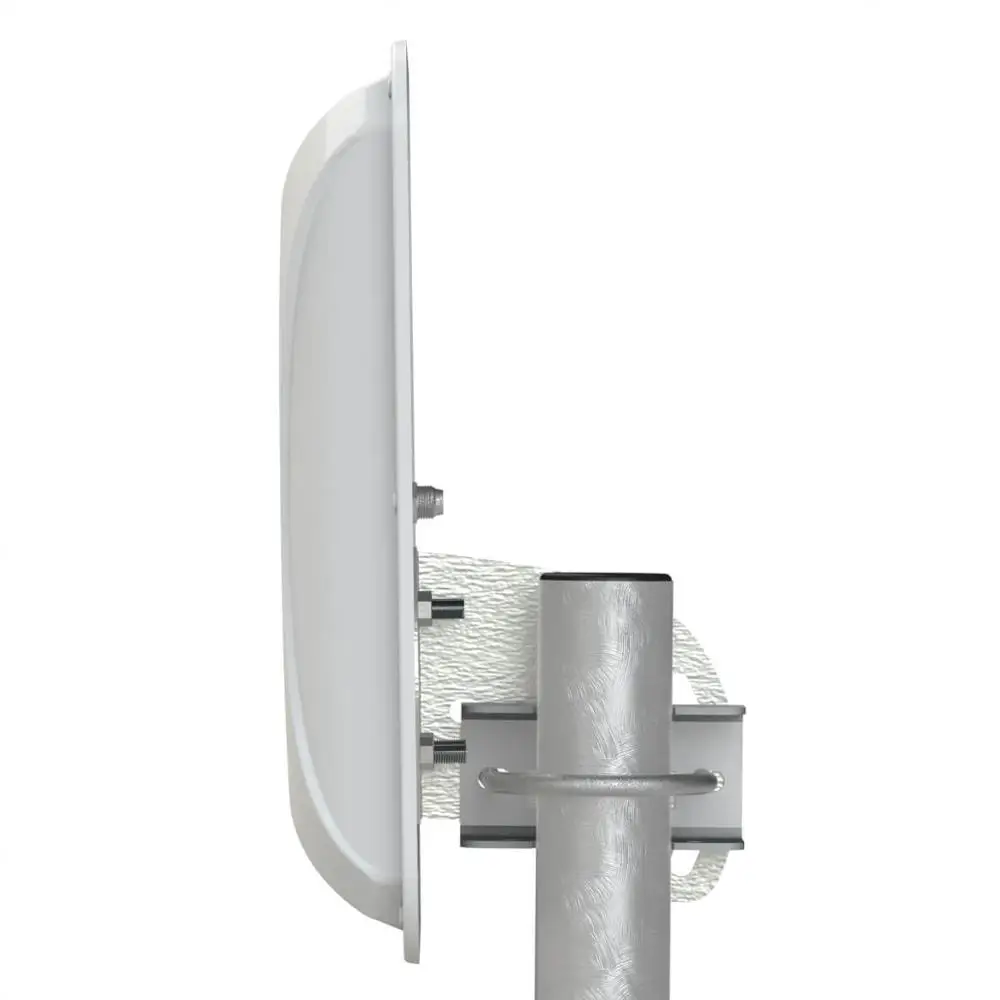

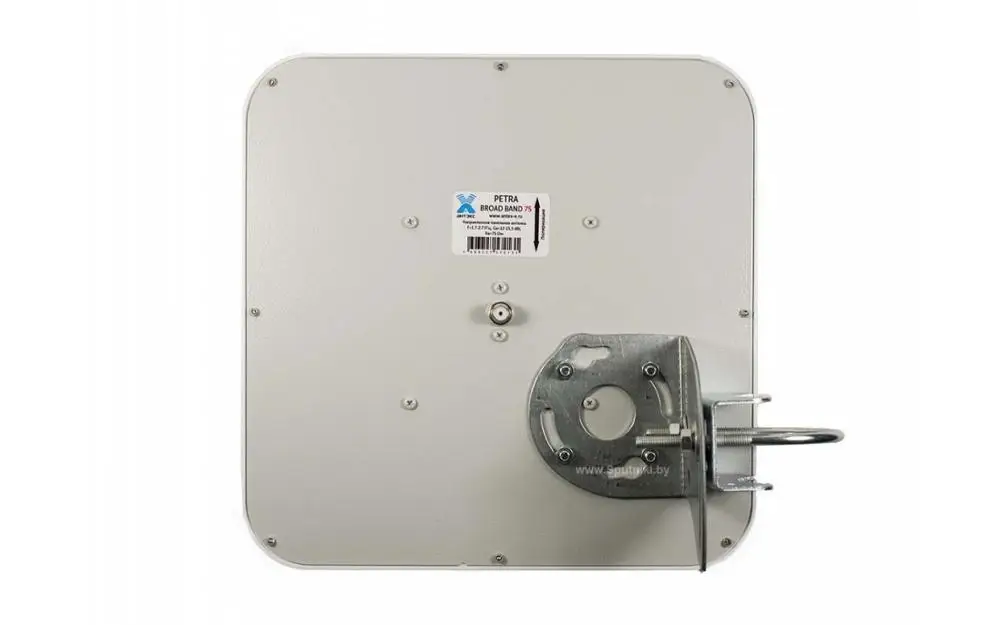

Новая PETRA BB 75 - это антенная решетка укрытая в морозостойкий и ультрафиолеотостойкий пластиковый корпус. Тип грозозащиты - DC-ground. Класс защиты влагозащиты - IP 68. Антенна снабжена креплением позволяющим менять угол наклона антенны, азимут и угол наклона поляризации.

Для подключения антенны к модему необходимы адаптер  и кабельная сборка. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов. Их можно выбрать на этой странице.

Модель модема

Тип адаптера

Кабельная сборка

Huawei: Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT).

ZTE: MF170,MF 652,MF821, MF825 (или МТС 830FT), MF823 (или Мегафон M100-3), MF60, MF62, MF658, MF668, MF626i, MF633

TS-9/F-female

SMA-male/F-male

Huawei: E3372(827F/M100-2), E3276 (М150-1),  E352, E353, Е355, Е3131,Е367, E156, E160G, E160, E169,E169G, K3520, E176G

CRC-9/F-female

SMA-male/F-male

Роутер с разъемом SMA-female

адаптер не нужен

F-male/SMA-male

Электрические характеристики

PETRA Broad Band

Рабочий диапазон частот, МГц

1700-2700

Усиление в диапазоне GSM1800, dBi

12.5

Усиление в диапазоне 3G (1,9-2,2ГГц), dBi

13-13.5

Усиление в диапазоне WIFI (2.4ГГц), dBi

14.5

Усиление в диапазоне 4G (LTE), dBi

14.5-15,0

Ширина ДН в Н-плоскости, град

30-48

Ширина ДН в Е-плоскости, град

25-41

Уровень боковых лепестков, не более

-12dB

отношение вперд/назад, не менее

20dB

Входное сопротивление, Ом

75

КСВ в диапазоне 1700-1900 МГц, не более

1.8

КСВ в диапазоне 1900-2700 МГц, не более

1.5

Допустимая мощность, Вт

10

Поляризация

вертикальная/горизонтальная/наклонная

Механические характеристики

Масса, г

1000

Крепление

мачта диаметром 20-52мм

Габаритные размеры, м

0,24х0,24х0,06

Допустимая скорость ветра, м/сек

50

Разъем

F-female

Материал защитной коробки

Морозостойкий поликорбанат с защитой от УФ излучения

Материал антенны

сталь, оцинкованная сталь, алюминий

Защитное покрытие

порошковая полимерная краска

Диапазон рабочих температур

от -60°C до +80°C
