Усилитель интернета универсальный 3G 4G Профи MIMO 2x2, коэффициент усиления 12-15 дБ, оператор связи любой

Усиление сигнала 3G/4G (1800-2600 МГц) + скорость (x2) на расстоянии до 5-7 км от вышки оператора.

Усиление антенны - 12-15 дБ.

Высококачественный морозостойкий кабель RG-6 SAT-703 (Cu) или SAT-752 (Cu).

Цвет кабеля может быть белым или черным (не влияет на функциональные характеристики).

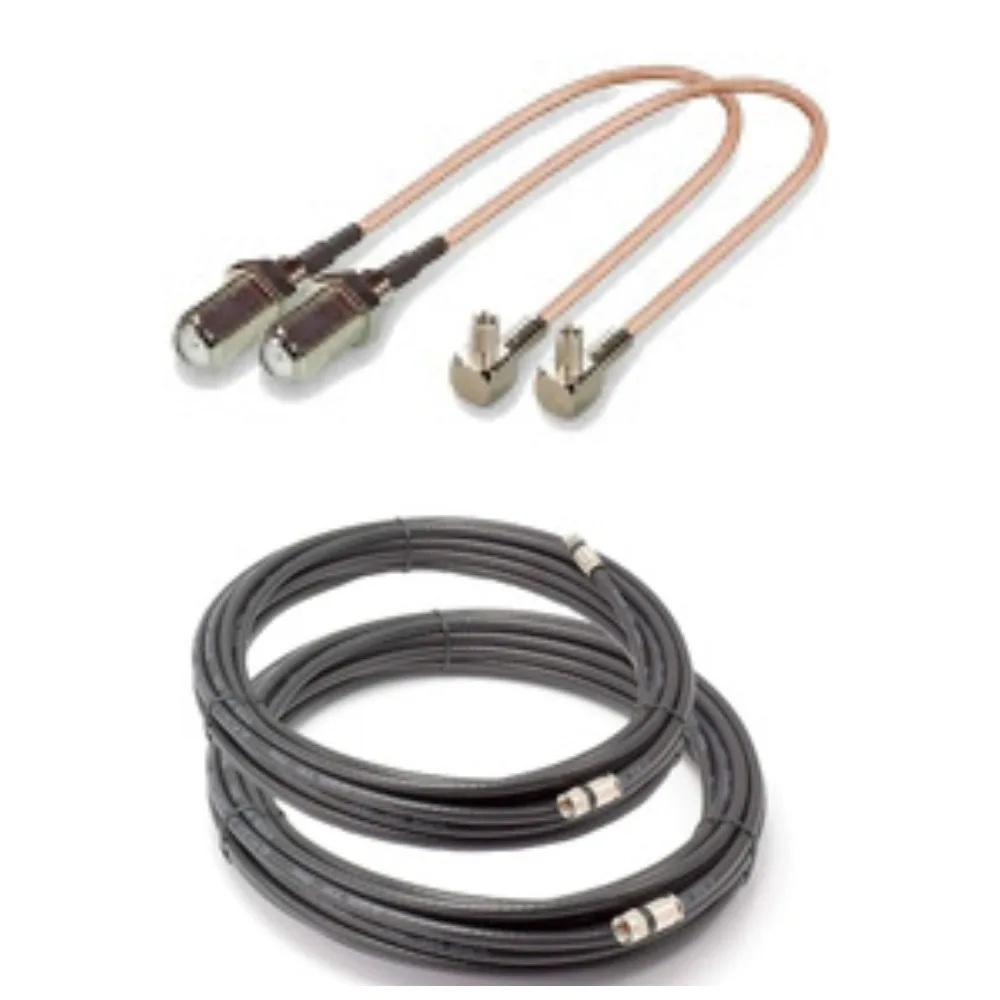

Переходник SMA-male-F-female.

Используется для подключения антенны к роутерам Huawei B310, B315, B525, B593 и т.д. или к любым другим роутерам и устройствам имеющим разъемы для подключения внешней антенны SMA-female.

Пигтейл F-female-CRC9.

Используется для подключения внешней антенны с кабелем RG-6 к модему с разъемами CRC9 (HuaweiE3372, E3276 (М150-1),   E3272).

Модем Huawei 3372h-320.

Разблокирован для работы с любым оператором связи (Билайн, Мегфон, Теле2, МТС и т.д.)

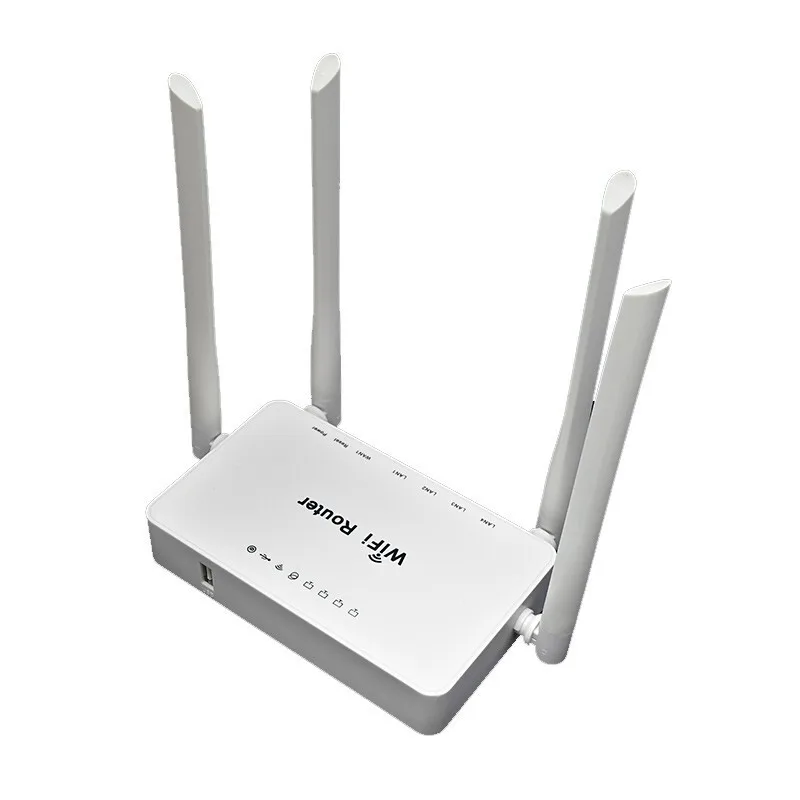

Wi-Fi роутер ZBT1626

Площадь покрытия Wi-Fi до 200 кв.м.

Отличная скорость по проводному и беспроводному соединению.Надежный роутер - включил и забыл.

Описание антенны:

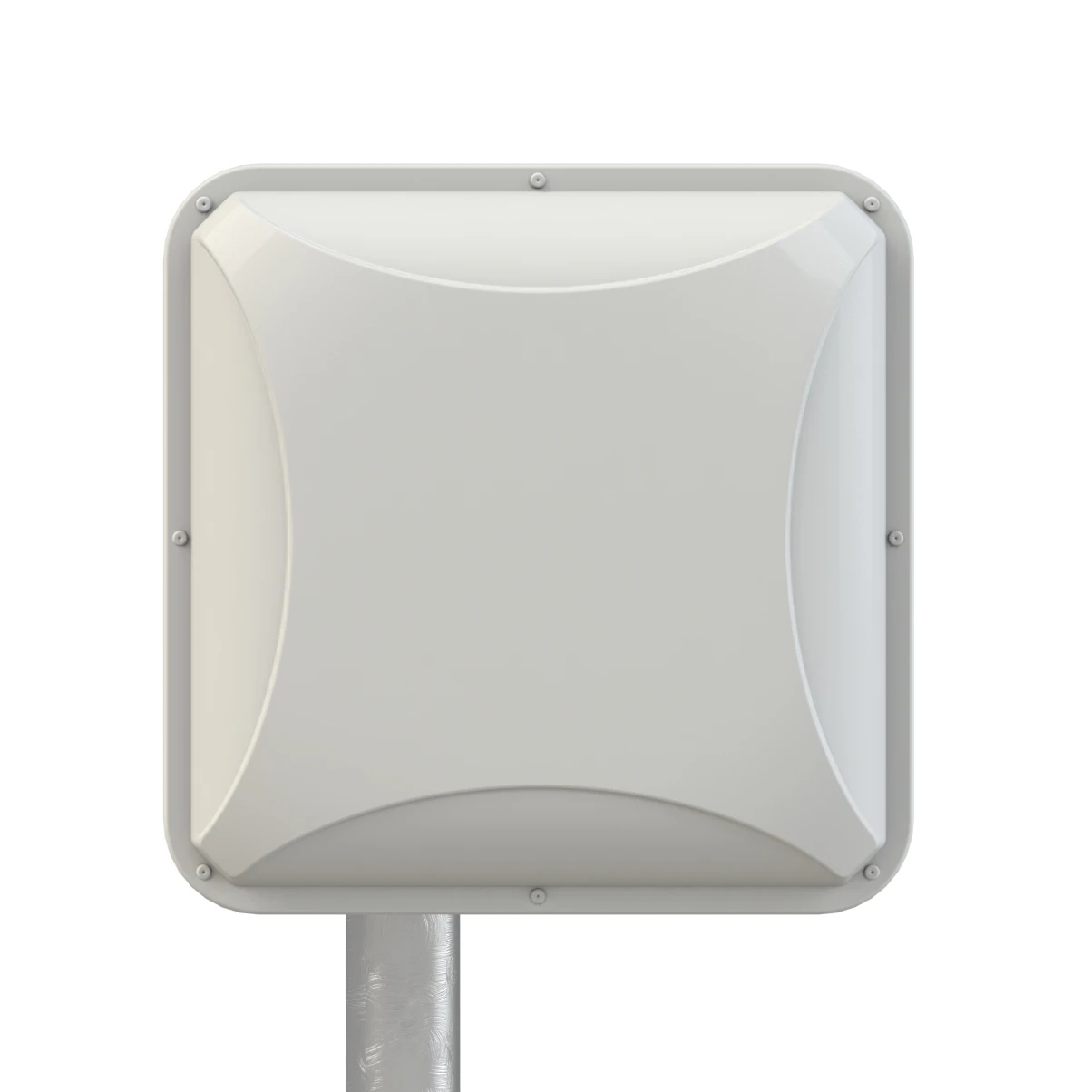

Панельная антеннаPETRA Broad Band 75MIMO 2x2предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

2G (GSM1800)

3G (UMTS 2100)

4G (LTE1800, LTE2100, LTE2600)

WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц.PETRA BB 75 MIMO 2x2является  антенной средней направленности и  подходят для использования в системах связи на удалении до 10 км. Тип антенны – синфазная полосковая решетка.Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных  может достигать 150 Мб/с (при использовании оборудования cat.4).

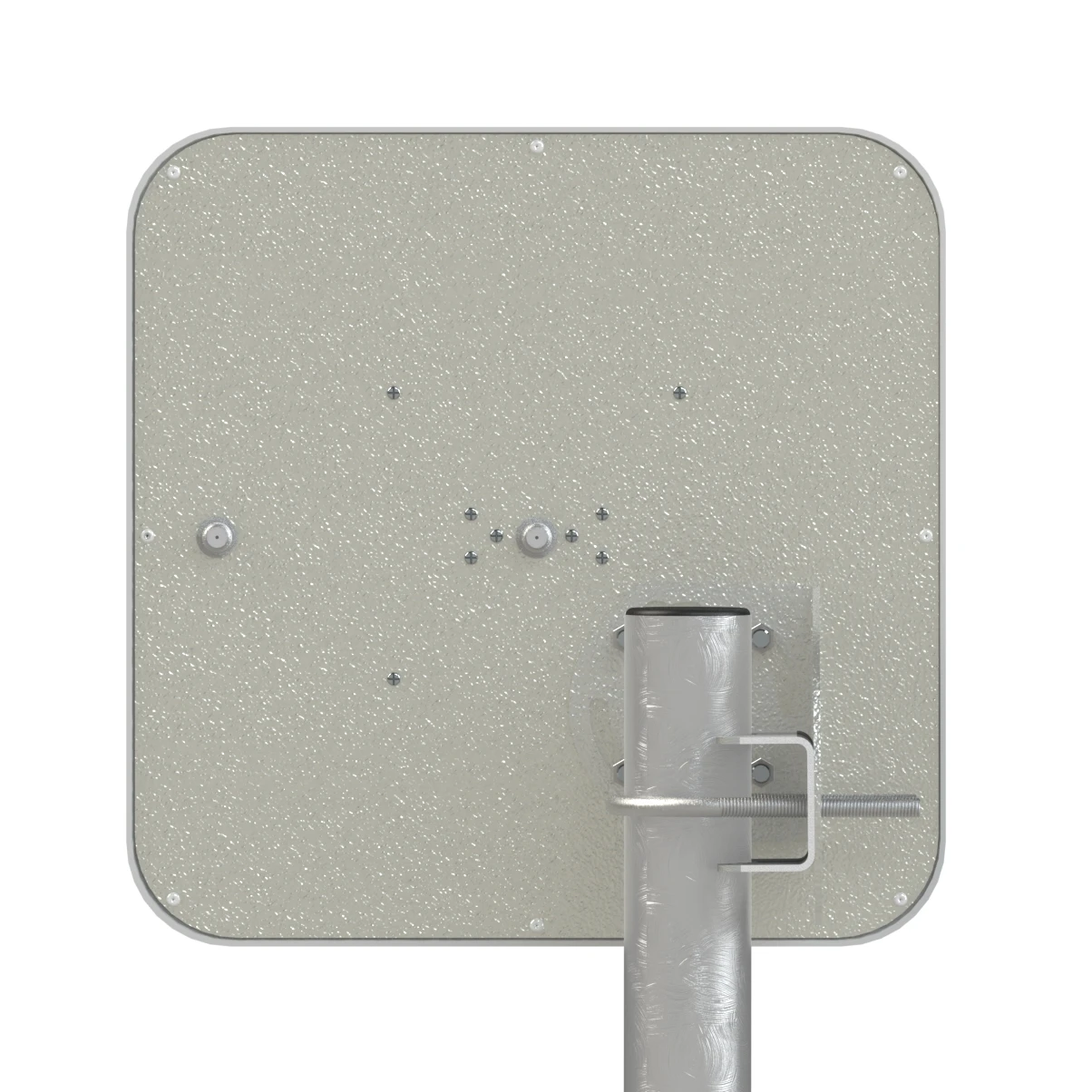

Антенна может поставляться с металлическим или с пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом,  позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала  более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.

Для подключения облучателя к роутеру/модему используется ТВ кабель типаSAT703и др. Соединения обеспечиваются при помощиF-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинстваантенны PETRA Broad Band 75 MIMO 2x2:

Активные излучателя надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.

Гибкая комплектация узла крепления.

Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологиюDiversity.

Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).

Комплект поставки:

АнтеннаPETRA BB 75 MIMO 2x2

Крепление для установки на мачту/трубу

Инструкция по установке

Упаковка (картон)

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера

Тип адаптера

Кабельная сборка

Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s

TS-9/F-female

F-male/F-male

E3372, E3276 (М150-1),   E3272

CRC-9/F-female

F-male/F-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G,Sierra Wireless MC7455

U.Fl / F-female

F-male/F-male

Sierra Wireless AirPrime® EM7455

MHF-4 / F-female

F-male/F-male

LU-150/156

MS-156 / F-female

F-male/F-male

Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PROHuawei B612,B315, B525, TP-link TL-MR6400

SMA-male / F-female

F-male/F-male

Электрические характеристики антенны

Рабочий диапазон частот по входам №1и №2, МГц

1700-2700

Усиление,dBi

2 x 12,5÷15,0

Ширина ДН , град

30-50

Уровень боковых лепестков, не более

-11dB

Развязка между портами в диапазоне 1700-2700МГц, не менее

30dB

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот на входах, не более

1.5

Допустимая мощность, Вт

10

Поляризация принимаемых/излучаемых волн по входу №1

вертикальная

Поляризация принимаемых/излучаемых волн по входу №2

горизонтальная

Механические характеристики

Масса с креплением, г

1080

Крепление

мачта диаметром 20-52мм

Диапазон рабочих температур

от -60°C до +80°C

Габаритные размеры без крепления, м

0,24х0,24х0,06

Допустимая скорость ветра, м/сек

50

Разъемы

2хF-female

Материал защитного кожуха

Поликарбонат+ABS

Материал антенны и крепления

Оцинкованная сталь, сталь

Защитное покрытие

порошковая полимерная краска
