Облучатель офсетный Антэкс UMO-3F MIMO 2x2, антенна 3G4G для модемароутера, усиление до 30 дБ, 1800-2600 МГц, 75 Ом. Оригинал!

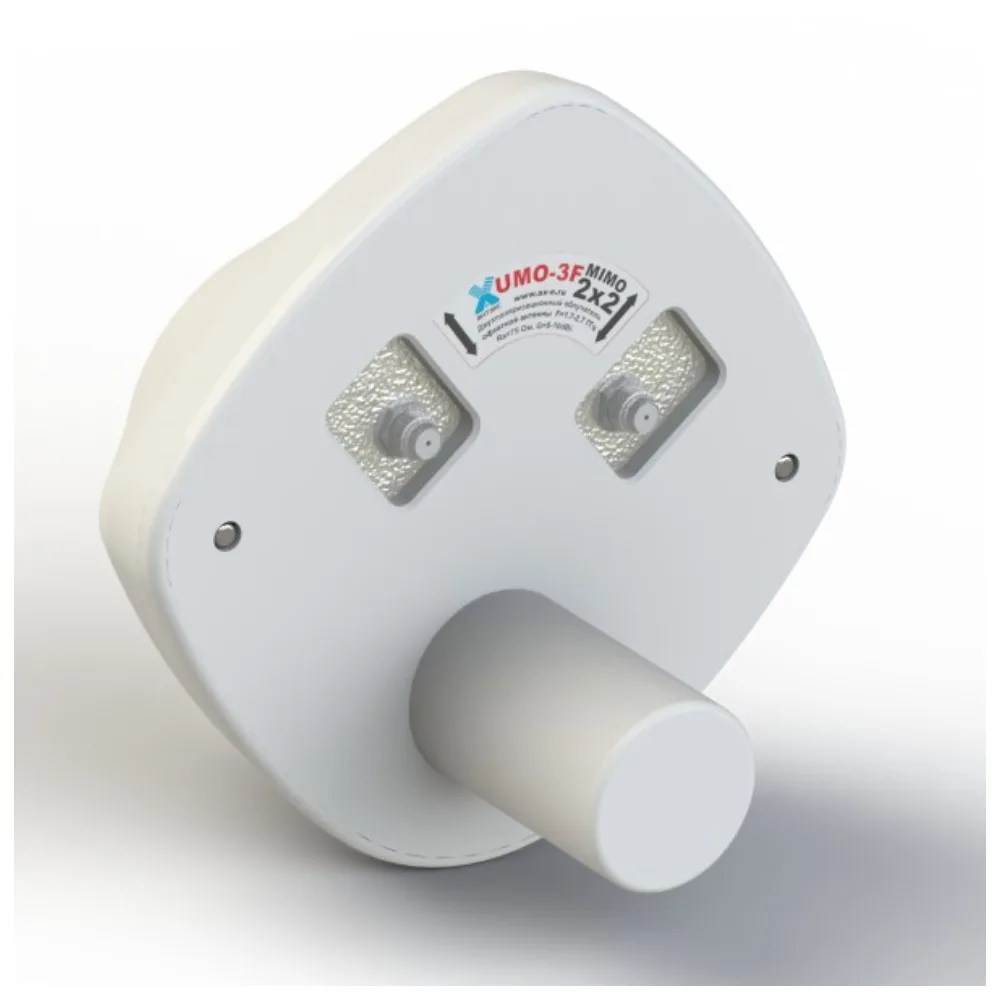

Облучатель офсетный Антэкс UMO-3F MIMO

- самая мощная разновидность антенн для усиления сигналов сотовой связи и мобильного интернета в широком диапазоне частот 1800-2600 МГц (3G, 4G, LTE, LTE FDD, LTE TDD).

- отличное бюджетное решение при большой удаленности от базовой станции оператора.

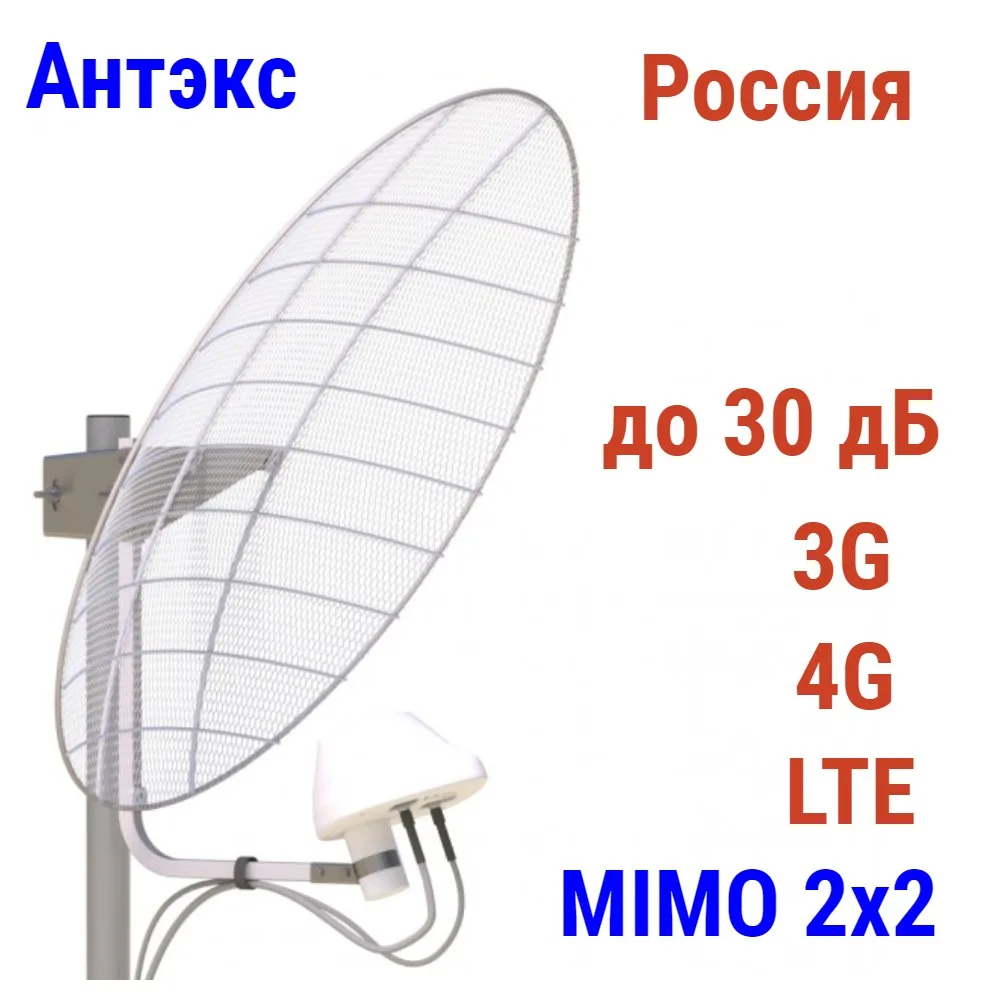

- совместно со спутниковой антенной (тарелкой) облучатель позволяет получить сигнал мобильного интернета на расстоянии до 30 км от вышки оператора сотовой связи.

Отличное бюджетное решение при большой удаленности от базовой станции оператора.

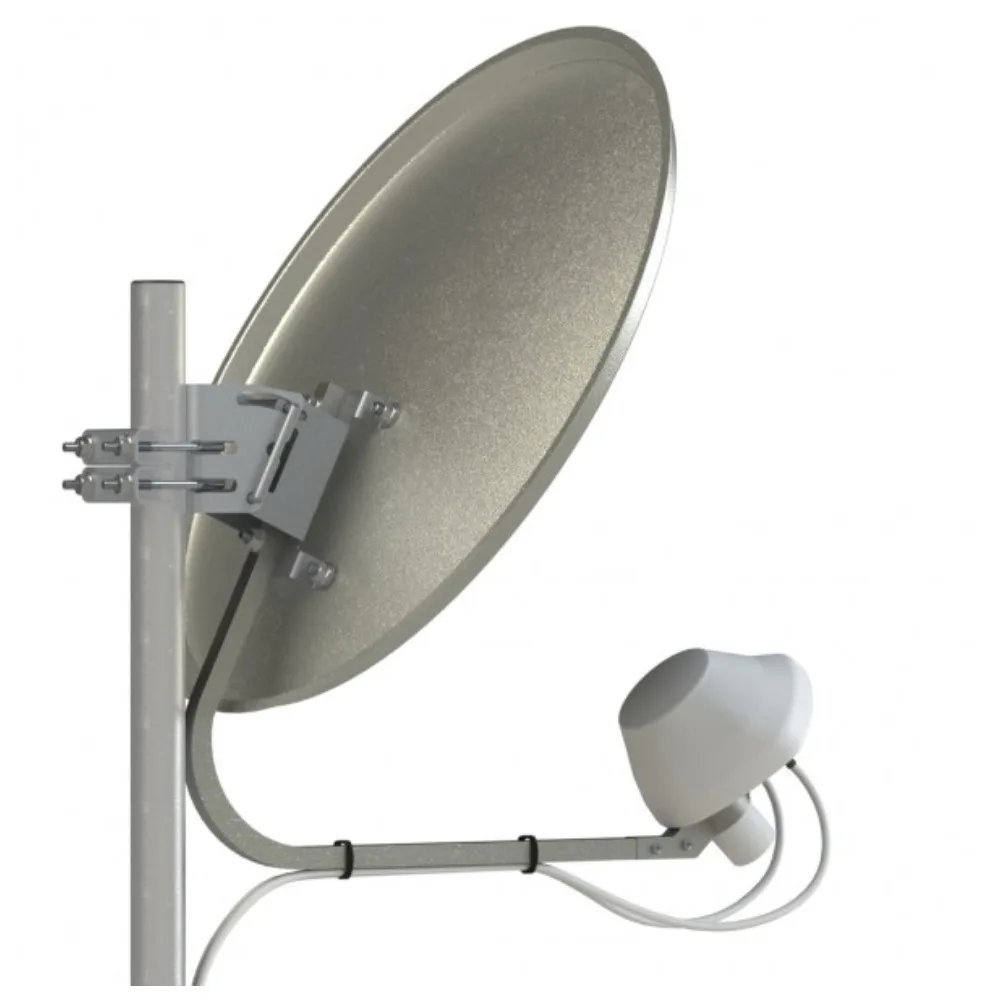

Совместно со спутниковой антенной (тарелкой) облучатель позволяет получить сигнал мобильного интернета на расстоянии до 30 км от вышки оператора сотовой связи.

Результирующий коэффициент усиления зависит от диаметра зеркала спутниковой антенны (тарелки), чем больше диаметр, тем больше коэффициент усиления и может достигать до 30 дБ.

Зависимость коэффициента усиления от диаметра антенны в таблице ниже.

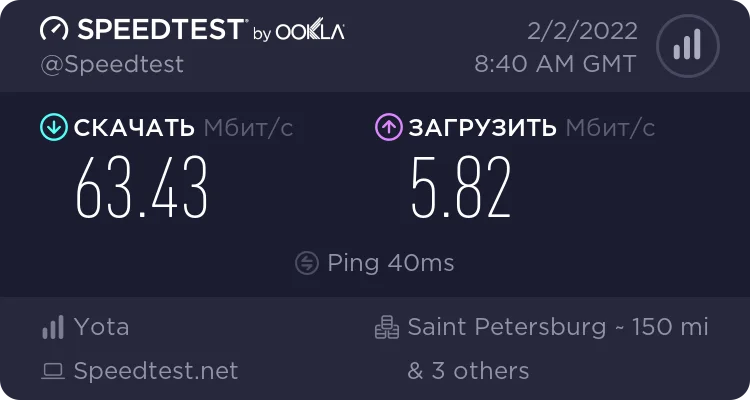

Технология MIMO 2x2 (2 выхода антенны) позволяет получить более высокую скорость интернет соединения (примерно в 1,5-2 раза), по равнению, с антенной без MIMO технологии (антенны с 1 выходом).

Спутниковая антенна в комплект поставки не входит!

Антенна-облучатель совместно со спутниковой антенной (тарелкой) диаметром 55-60 см дает результат сопоставимый с панельной антенной с коэффициентом усиления 20 дБ (максимальный коэффициент усиления для панельной антенны).

Следует учитывать, что, чем больше общий коэффициент усиления антенны (больше диаметр тарелки), тем точнее ее нужно настроить на источник сигнала.

Рекомендуем обратить внимание на угол наклона спутниковой тарелки при настройке сигнала с облучателем - он отличается от привычного положения при настройке на спутник!

Общие сведения

- Универсальный облучатель 3G/4G MIMO 2x2 для параболического рефлектора (спутниковой "тарелки").

- Диапазон рабочих частот 1700-2700 МГц.

- Работает в стандартах LTE1800, DC-HSPA+ 2100, LTE2600, WIFI2400.

- Собственный коэффициент усиления облучателя (без спутниковой тарелки) - 8-10 дБ.

- Снабжен разъемами F-female (75 Ом).

- технология MIMO 2х2 (2 выхода).

Для соединения с модемом  используется два кабеля с волновым сопротивлением 75 Ом и разъемами F-male, что позволяет существенно сэкономить на кабельных сборках необходимых для связи модема и антенны, а применение разъемов типа F-female на выходе антенны делает возможным изготовление кабельных сборок оптимальной длины ("по месту") самостоятельно с минимальными потерями сигнала.

Рекомендуется использовать кабель с медной центральной жилой и медной или покрытой медью оплеткой для минимизации потерь качества сигнала, например, SAT-703 или SAT-752.

Облучатель предназначен для модема/роутера имеющих два разъема для подключения внешней антенны!

Использование антенн MIMO (с 2 выходами) совместно с устройствами, имеющими всего 1 разъем для внешней антенны не даёт желаемого результата.

 Комплект поставки облучателя:

- Облучатель UMO-3F MIMO 2х2 с разъемами F-female

- Инструкция по установке

- Упаковка из микрогофрокартона или полиэтилена

Варианты комплектации заказа:

1. Облучатель Антэкс UMO-3F MIMO 2x2

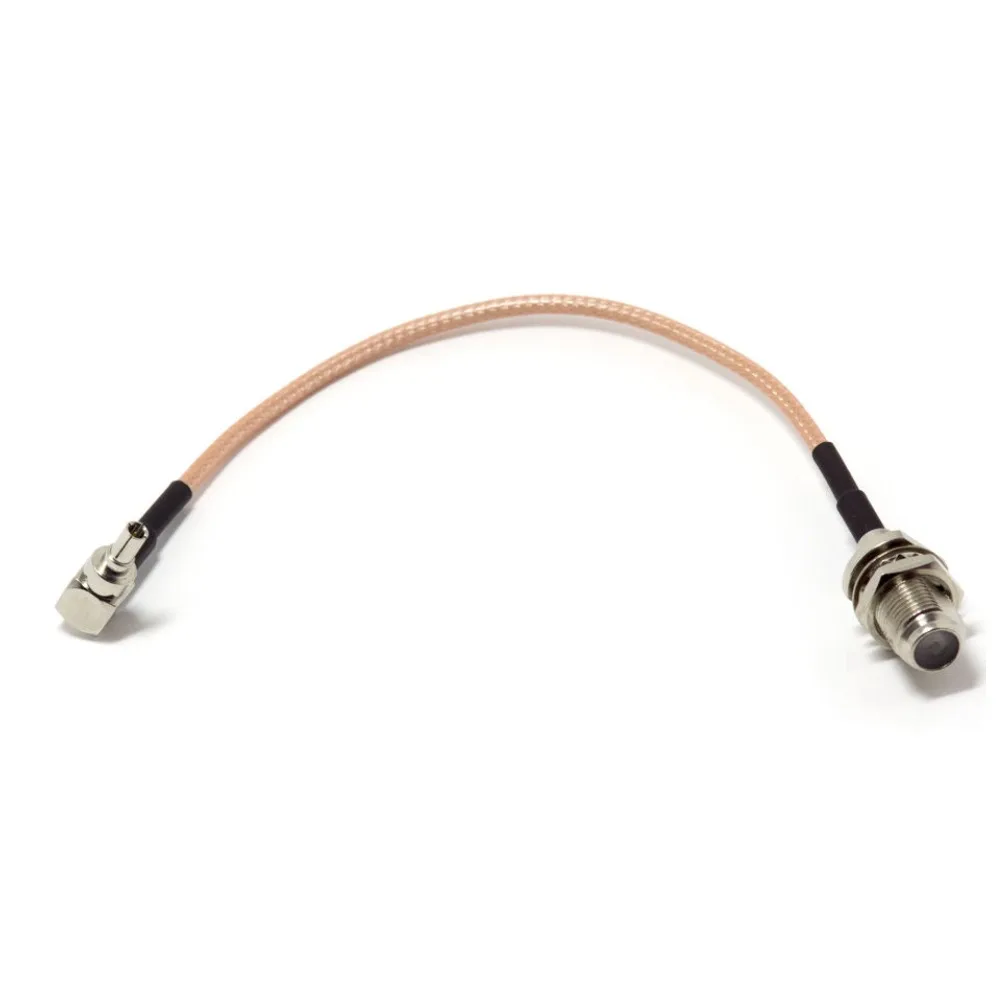

2. Облучатель Антэкс UMO-3F MIMO 2x2 + 2 пигтейла (переходник) CRC9-F-female (используется для подключения кабеля RG-6 к разъему CRC9 модема или другого устройства).

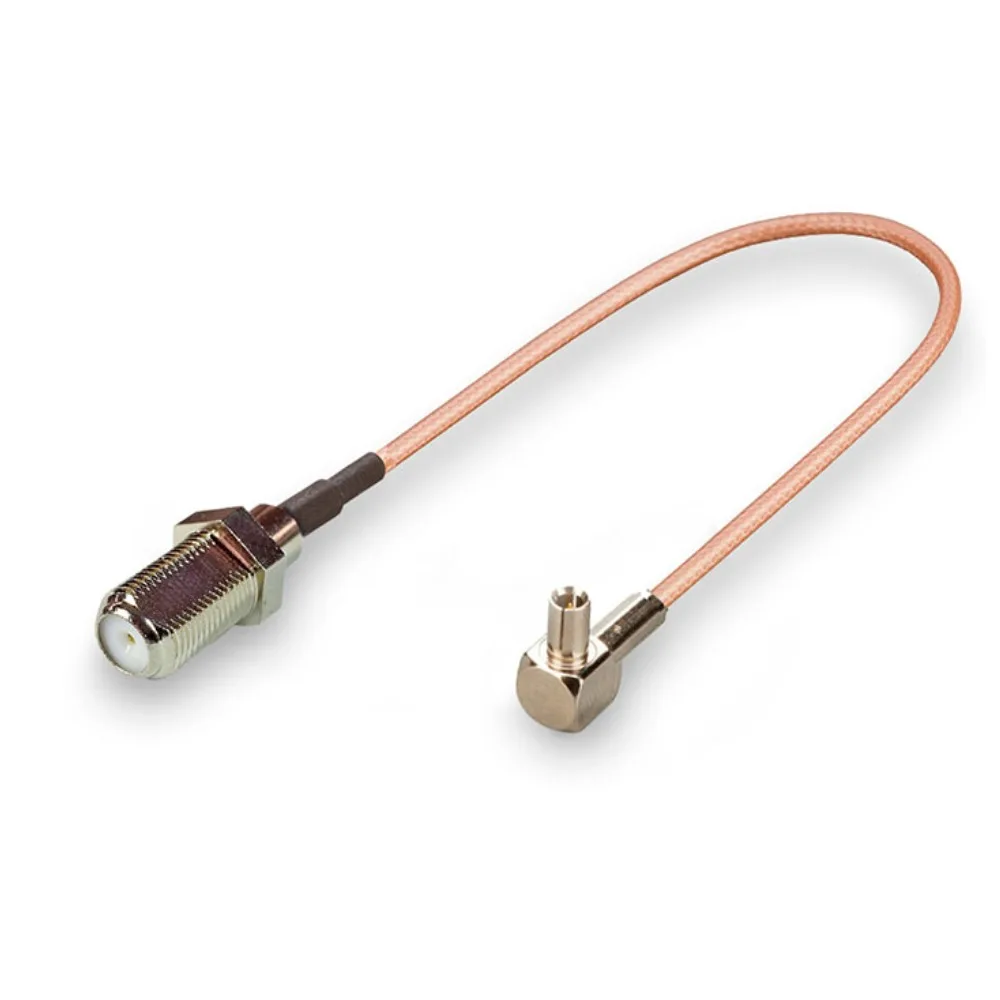

3. Облучатель Антэкс UMO-3F MIMO 2x2 + 2 пигтейла (переходник) TS9-F-female (используется для подключения кабеля RG-6 к разъему TS9 модема или другого устройства).

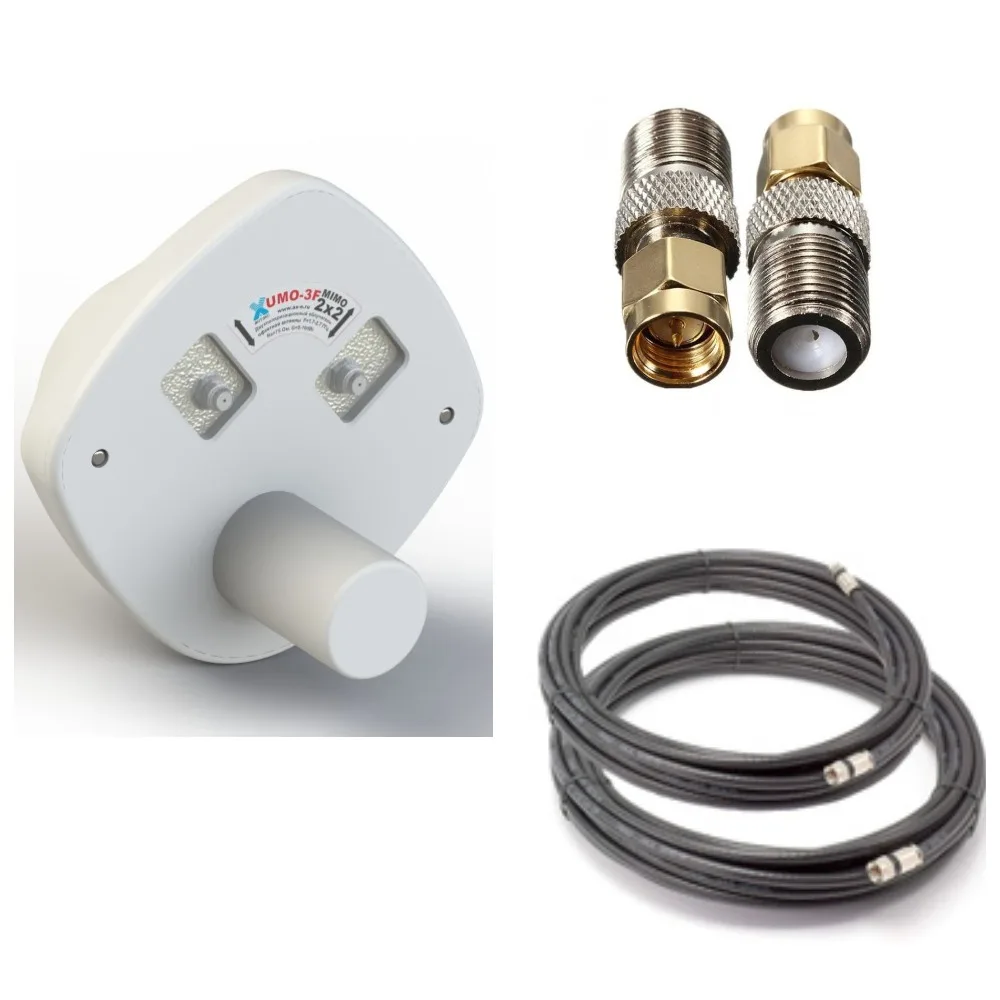

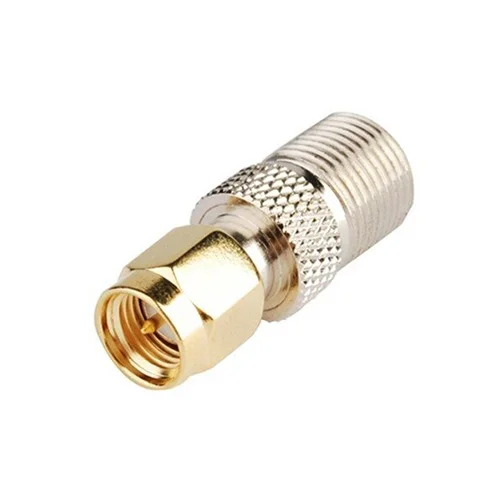

4. Облучатель Антэкс UMO-3F MIMO 2x2 + 2 кабельных сборки RG-6 (SAT-703 / SAT-752) по 10 метров с F-разъемами +2 переходника SMA-male-F-female (используется для подключения кабеля RG-6 к разъему SMA-female роутера или другого устройства).

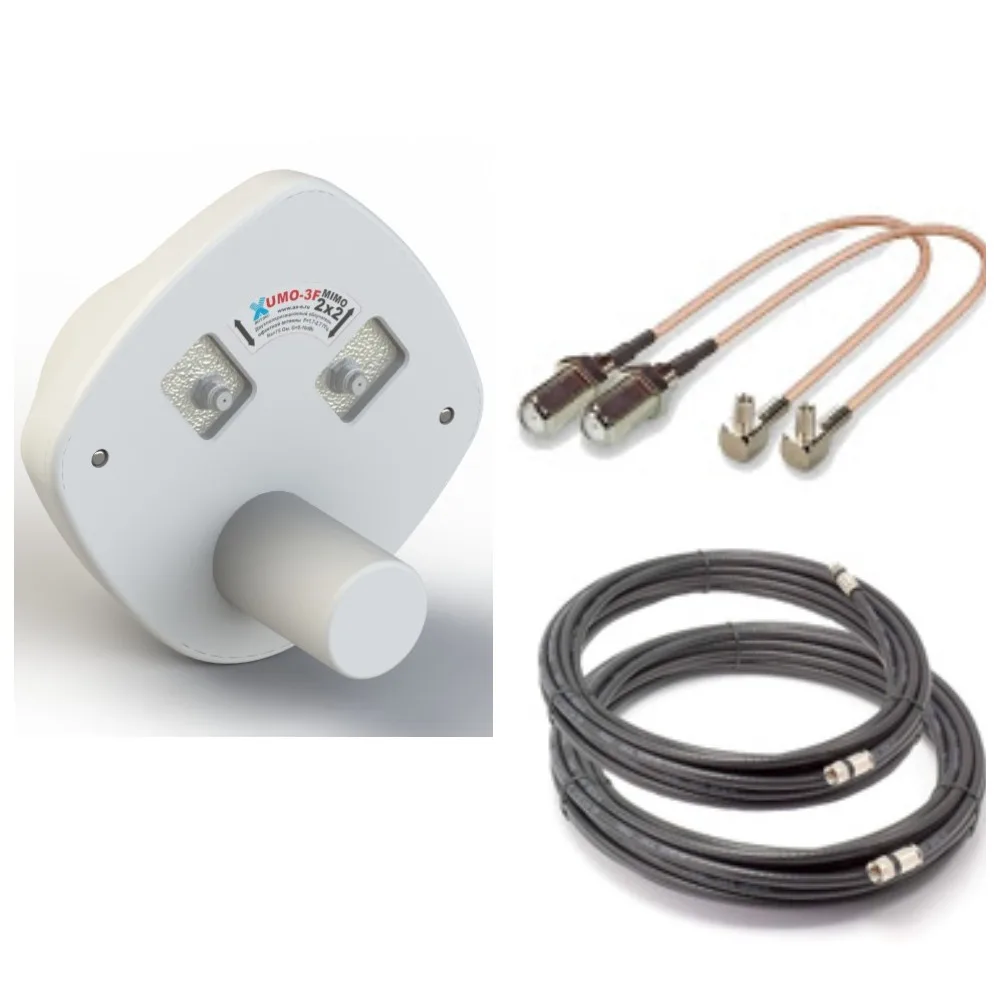

5. Облучатель Антэкс UMO-3F MIMO 2x2 + 2 кабельных сборки RG-6 (SAT-703 / SAT-752) по 10 метров с F-разъемами +2 пигтейла (переходник) CRC9-F-female (используется для подключения кабеля RG-6 к разъему CRC9 модема или другого устройства).

6. Облучатель Антэкс UMO-3F MIMO 2x2 + 2 кабельных сборки RG-6 (SAT-703 / SAT-752) по 10 метров с F-разъемами +2 пигтейла (переходник) TS9-F-female (используется для подключения кабеля RG-6 к разъему CRC9 модема или другого устройства).

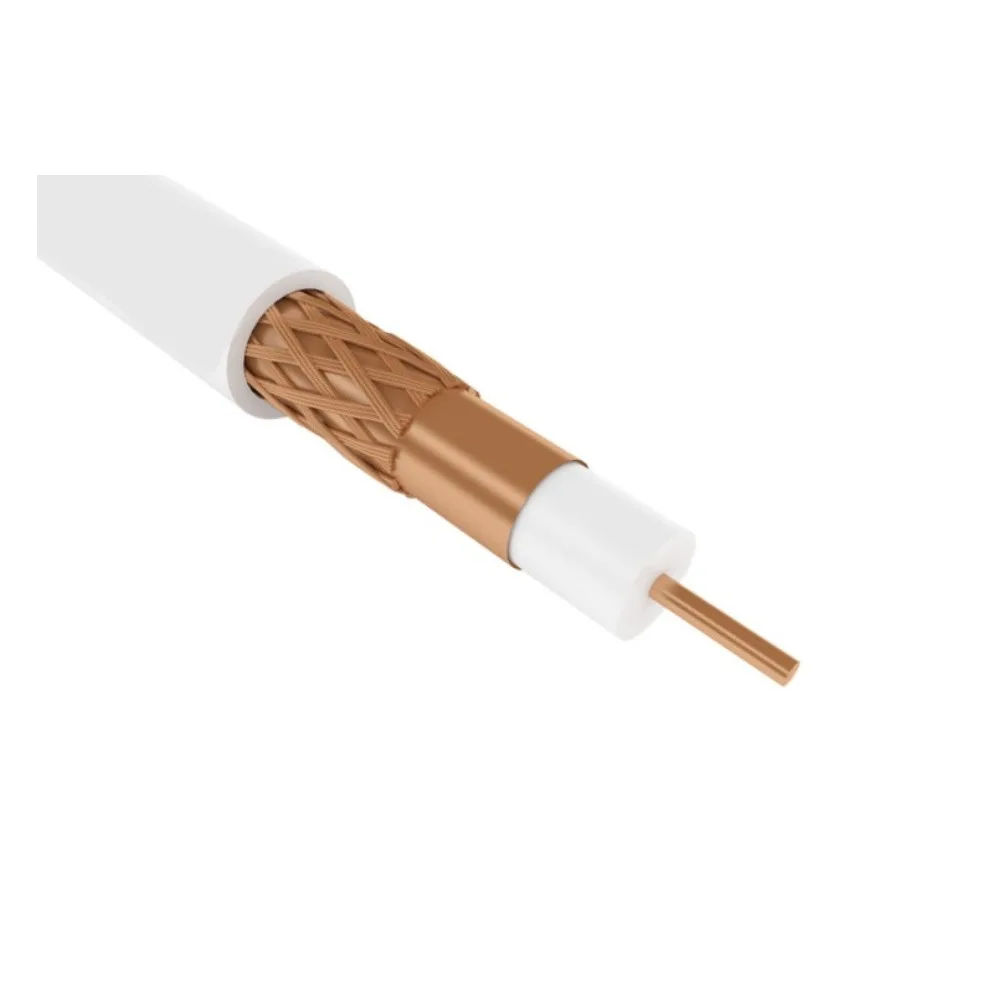

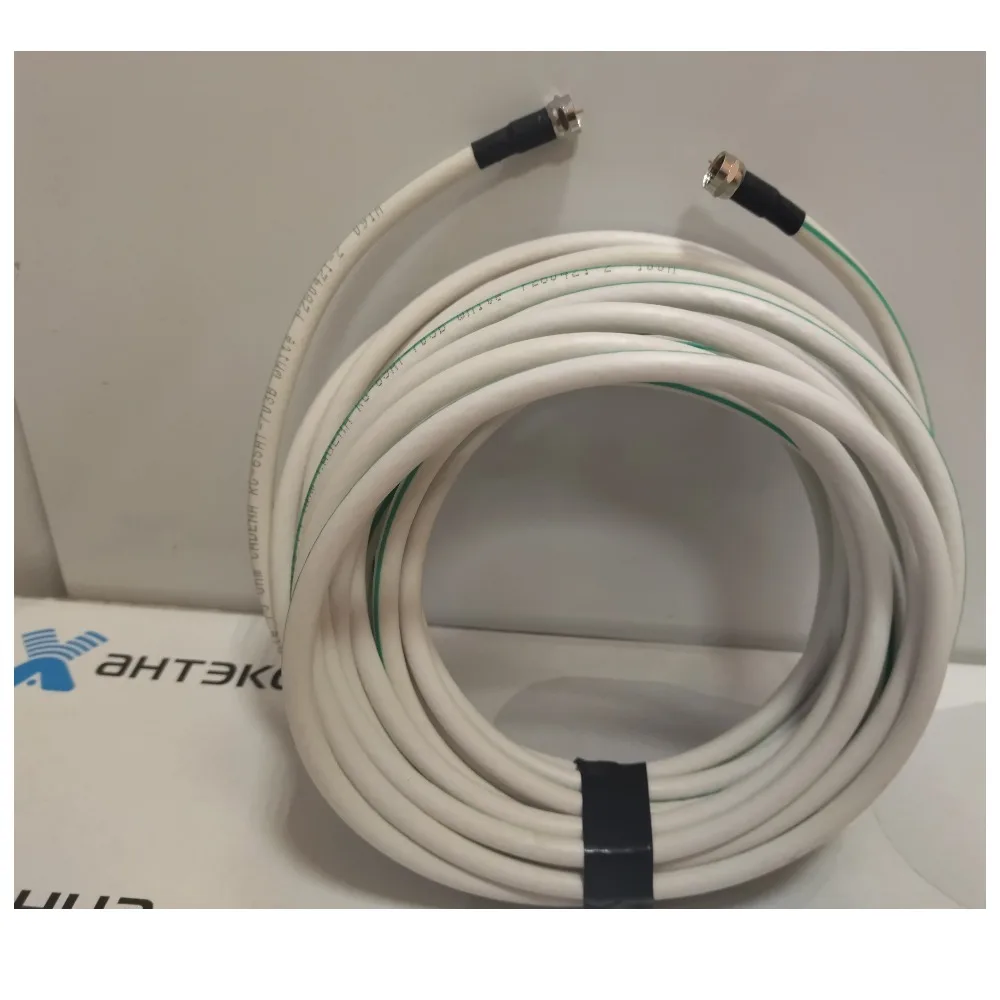

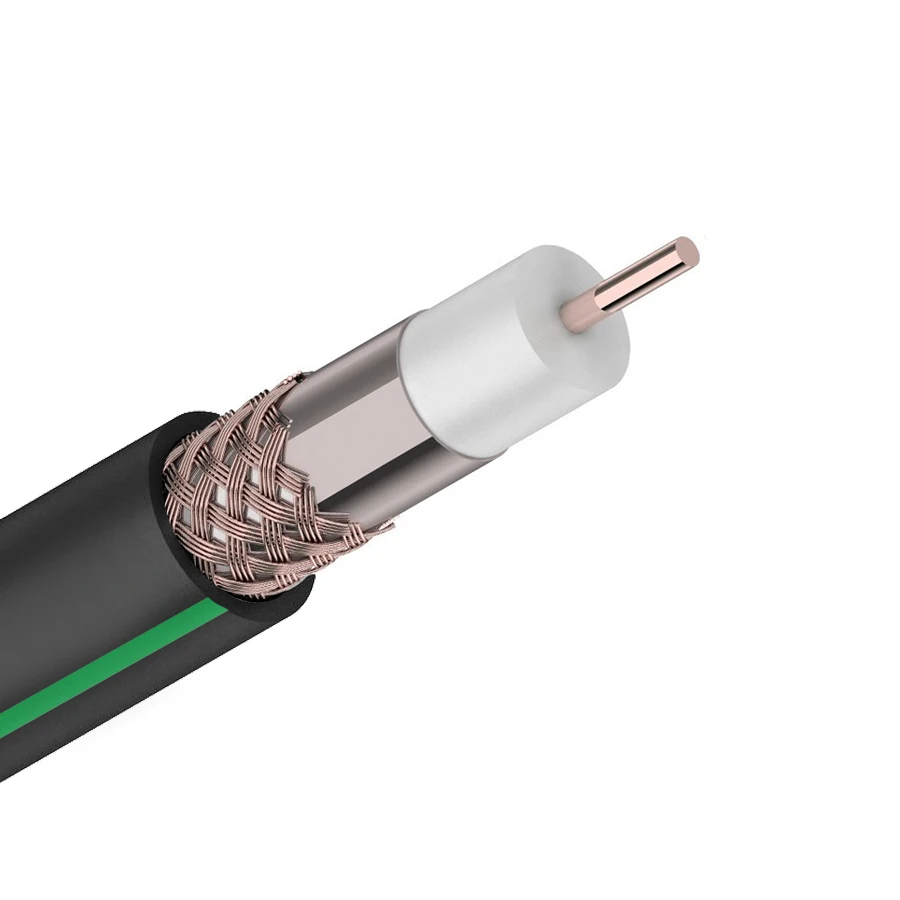

Кабельная сборка выполняется из профессионального высококачественного кабеля RG-6 SAT-703 или SAT-752 с медной центральной жилой и оплеткой (экран) высокой плотности, покрытой медью, что позволяет минимизировать затухание сигнала.

F-разъемы (Cu) изолированы термоусадочной трубкой.

Цвет кабеля может быть белым или черным.

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера

 Тип адаптера

 Кабельная сборка

Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s

 TS-9/F-female

F-male/F-male

E3372, E3276 (М150-1),   E3272

 CRC-9/F-female

F-male/F-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G, Sierra Wireless MC7455

U.Fl / F-female

F-male/F-male

Sierra Wireless AirPrime® EM7455

MHF-4 / F-female

F-male/F-male

 LU-150/156

 MS-156 / F-female

F-male/F-male

Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PROHuawei B612,B315, B525, TP-link TL-MR6400

SMA-male / F-female

F-male/F-male

Внимание! Офсетная антенна (спутниковая тарелка), модем, роутер в комплектацию не входят. Приобретаются отдельно.

Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G

при 0,55м

15/17 dBi

 (20/17 гр.)

при 0,6м

17.5/18.5dBi

(18/16 гр.)

при 0,9м

23/24 dBi

 (12/10 гр.)

при 1,3м

26/27 dBi

 (9/8 гр.)

при 1,5м

28/29 dBi

 (7/6 гр.)

Результирующее усиление (и ширина ДН) при различных

диаметрах офсетной параболической антенны в стандарте LTE2600

при 0,55м

21,5 dBi

 (14 гр.)

при 0,6м

21,5/22dBi

(13 гр.)

при 0,9м

25,5 dBi

 (9 гр.)

при 1,3м

28 dBi

 (6 гр.)

при 1,5м

30 dBi

 (5 гр.)

Собственный коэффициент облучателя, dBi

8÷10

Поляризация

Вертикальная/ горизонтальная / наклонная

Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град

86 - 130

Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град

104 - 116

Входное сопротивление, Ом

75

Развязка между входами в рабочем диапазоне, dB

Более 28

КСВ в рабочем диапазоне частот, не более

1,8

Допустимая мощность, Вт

10

Механические характеристики

Габаритные размеры, мм

140 х 140 х 140

Вес, г

350

Разъем

2 х F-female

 Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска
