Последнее обновление: 10.03.2022
ADAU1463/1467-новый чип цифрового аудио DSP, запущенный ADI в 2017 году. Она включает 32-битный (одинарной точностью)/64-разрядный (двойную точность) аудио DSP, SPDIF TX/RX/AUX кабель/USB кабель/ADC, межсоединений интегральных схем + SPI, GPIO интерфейс управления и т. д. Он широко используется в автомобильной аудио, профессиональной аудио и потребительской аудио-продукции.
ADAU1463/1467 Полностью программируемый DSP, его разработка и использование чистых графических инструментов разработки программного обеспечения SIGMASTUDIO, не нужно писать какой-либо код, просто перетащите инструменты, чтобы обеспечить аудио модуль может построить вам нужно аудио обработки системы (такие как фильтрация, эквалайзер, деление частоты, ограничение давления, контроль уровня, Индикатор уровня, GPIO вход и выход и т. Д.), и с помощью настройки в реальном времени и загрузки USBi симулятор, ожога и т. Д.
ADAU1463/1467 можно самостоятельно загружать через IIC/SPI EEPROM, хранящийся снаружи, или загружать из внешнего MCU или руки. После запуска внешний MCU/ARM также может изменить параметры модуля через интерфейс IIC.
Основные приложения:
Мультимедийное аудио
Стерео для автомобиля
Миксер
Прослушивание динамика
Цифровой частотный разделитель
Цифровой эквалайзер
Аудио матрица

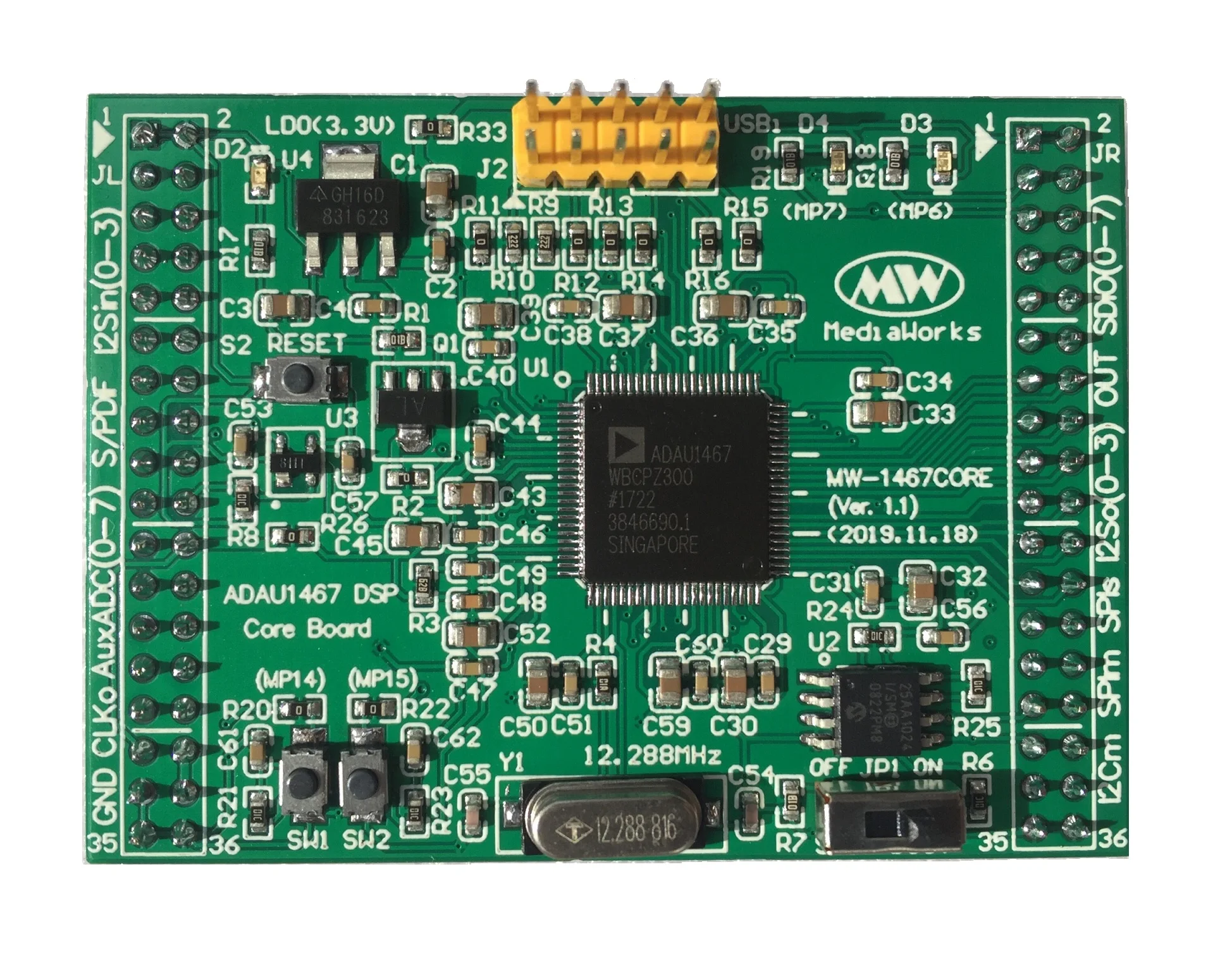

Наша основная плата 1467 DSP для ADAU1467, 1463 аудио DSP программы или использовать для изучения и разработки новых продуктов, также может быть использован в качестве 1467 аудио модуля (аудио объединительная плата аудио межсоединение), из-за 1467 большого энергопотребления, Поэтому советуем с помощью внешнего DC3.3 V развития или в условиях работы (Если только источник питания USBi, может отсутствовать способность управлять подключением сбой или не начать).

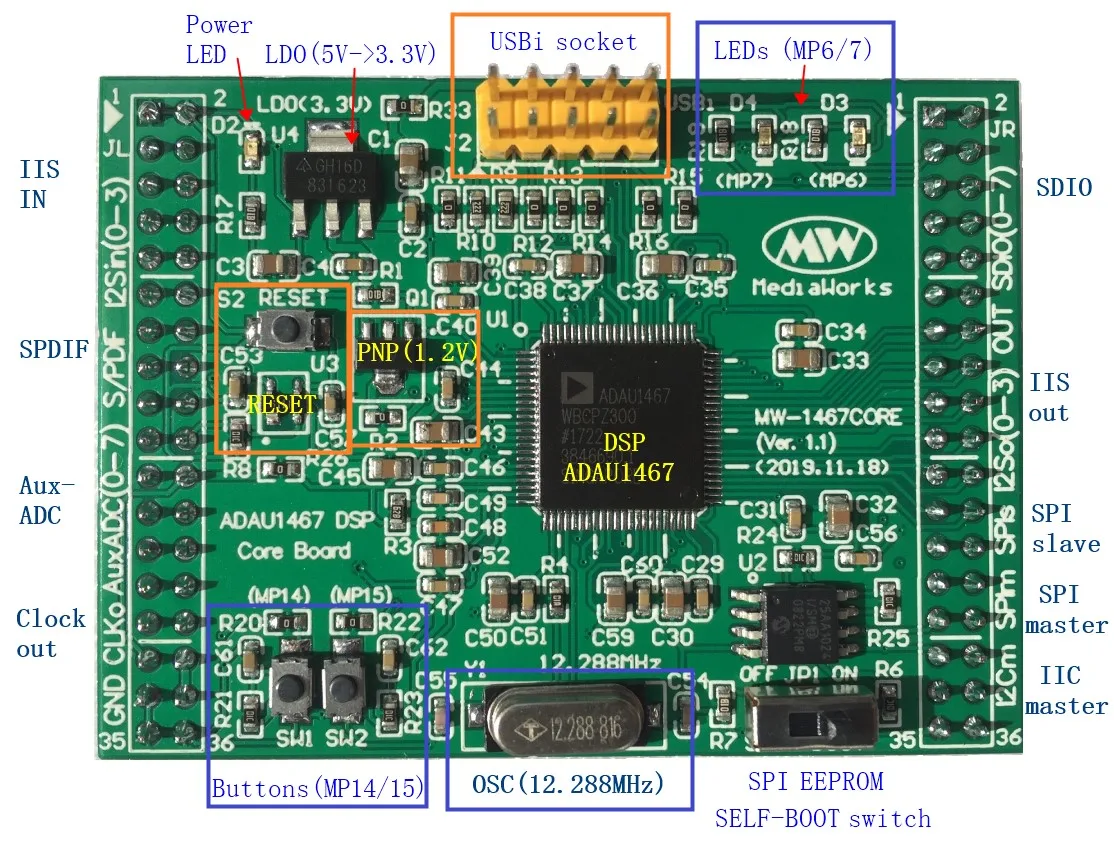

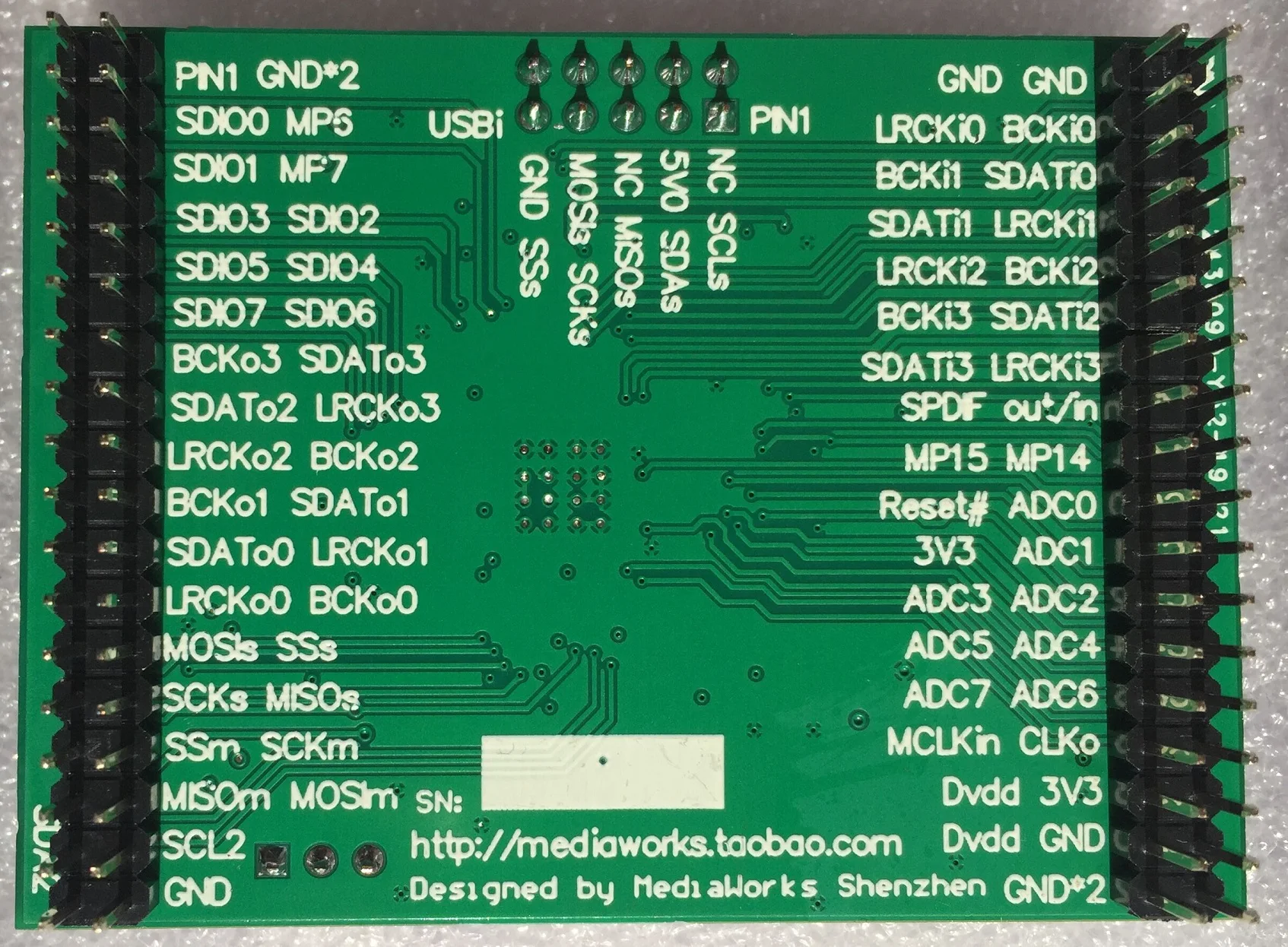

Наша плата DSP имеет светодиодный интерфейс для всех функциональных интерфейсов, включая USBI порт отладки, SPI/IIC порт управления, цифровой аудио (IIS/TDM,SDIO) вход и выход, ключевой вход, светодиодный светильник на выходе, вспомогательный ADC (аналоговый потенциометр, регулировка громкости кодировщика), MCLK вход, DSP выход, и т. Д.

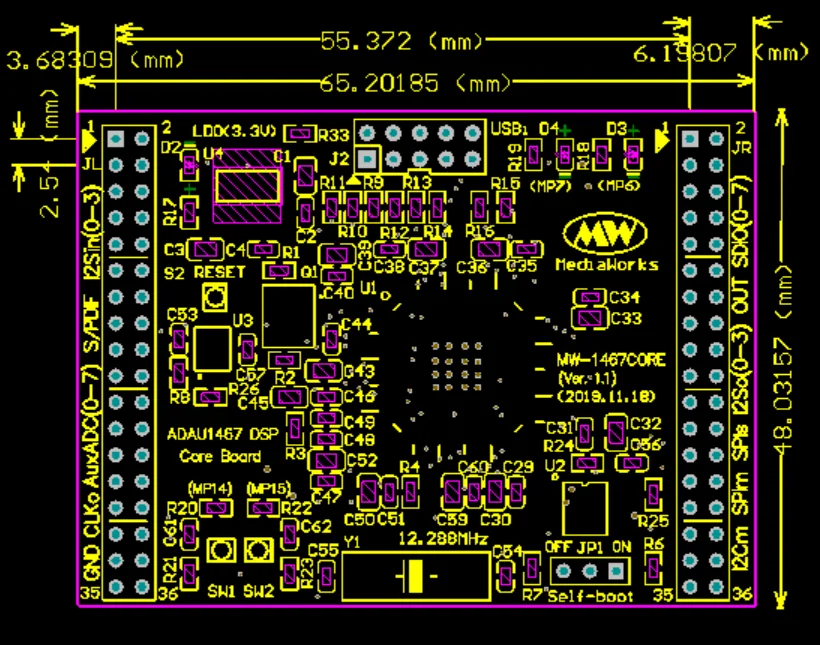

После покупки основной платы мы предоставим схему PDF, схему размеров платы PCBA, различные процедуры применения (цифровой вход и выход + эквалайзер + ASRC, эквалайзер + делитель частоты + предел напряжения, И т. Д.), а также простое китайское руководство (в том числе как использовать SDATAIO). Заводская настройка по умолчанию-это аудио вход и выход + эквалайзер + флэш-процедуры, пользователи могут быть обновлены в любое время для своих собственных процедур. (Нет службы технической поддержки для основной платы)
После покупки макетной платы мы предоставим схему PDF, схему размеров основной платы PCBA, различные процедуры применения (цифровой вход и выход + эквалайзер + ASRC, SPDIF аудио вход и выход + эквалайзер + делитель частоты + Ограничение напряжения и т. Д.), метод доступа PDM MIC, а также подробное руководство (включая метод использования SDATAIO) И обеспечить техническую поддержку.
Заводская настройка по умолчанию-это аудио вход и выход + эквалайзер + флэш-процедуры, пользователи могут быть обновлены в любое время для своих собственных процедур.

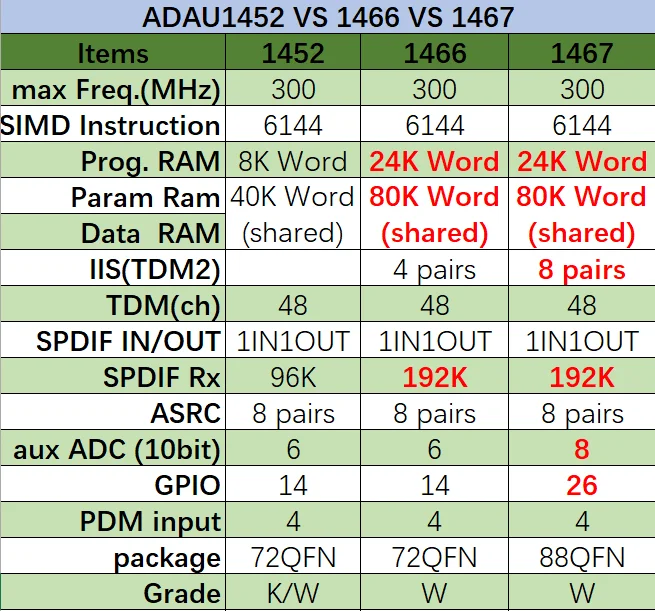

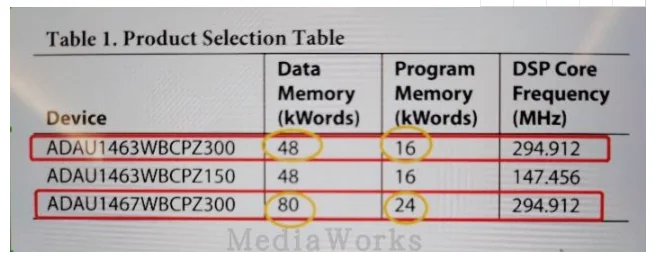

Разница между 1463 и 1467:
Совместимость с пин-кодом, Совместимость с программным обеспечением, разница в том, что 1463 меньше памяти.
