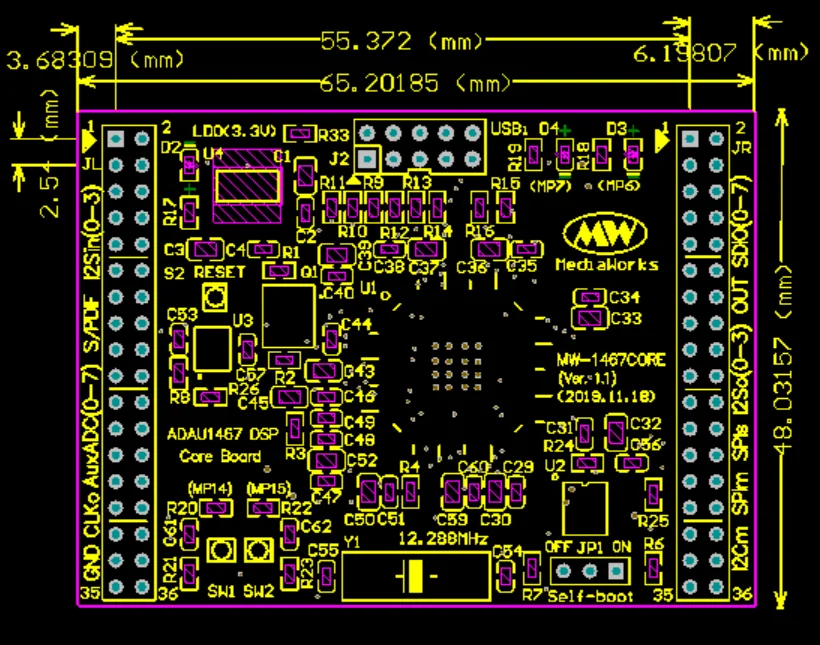

Размер платы: 65 мм * 47

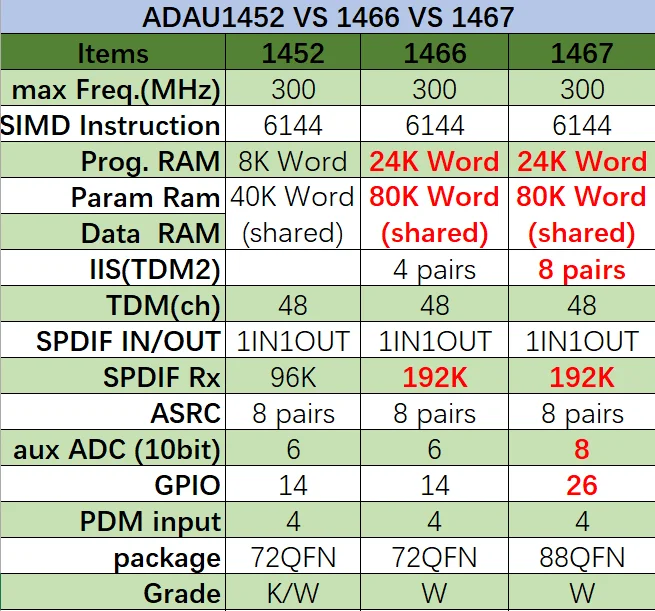

Новый чип цифрового аудио DSP, представленный ADAU1467, который объединяет 32-битный (одноточный)/64-битный (двухточный) аудио DSP, SPDIF Tx/Rx, Aux ADC, интерфейс управления IIC + SPI, GPIO и т. д. широко используется в автомобильных аудио, профессиональных аудио или потребительских аудиопродуктах.
ADAU1467-это полностью программируемый DSP. В его разработке используется инструмент разработки графического программного обеспечения SIGMASTUDIO. Вам не нужно писать какой-либо код. Вы можете построить необходимую систему обработки звука (например, фильтрацию, эквалайзер, кроссовер, только перетаскивая и отбрасывая аудиомодуль, входящий в комплект инструмента). Ограничение давления, регулировка громкости, индикация уровня, вход и выход GPIO и т. д.), а также использование эмулятора USBi для настройки, загрузки и сжигания в реальном времени.
ADAU1467 может реализовать самозапуск (самозагрузку) через IIC/SPI EEPROM, хранящийся снаружи, или с внешнего MCU или ARM. После запуска внешний MCU/ARM также может изменять параметры модуля через интерфейс IIC.
Основное применение:

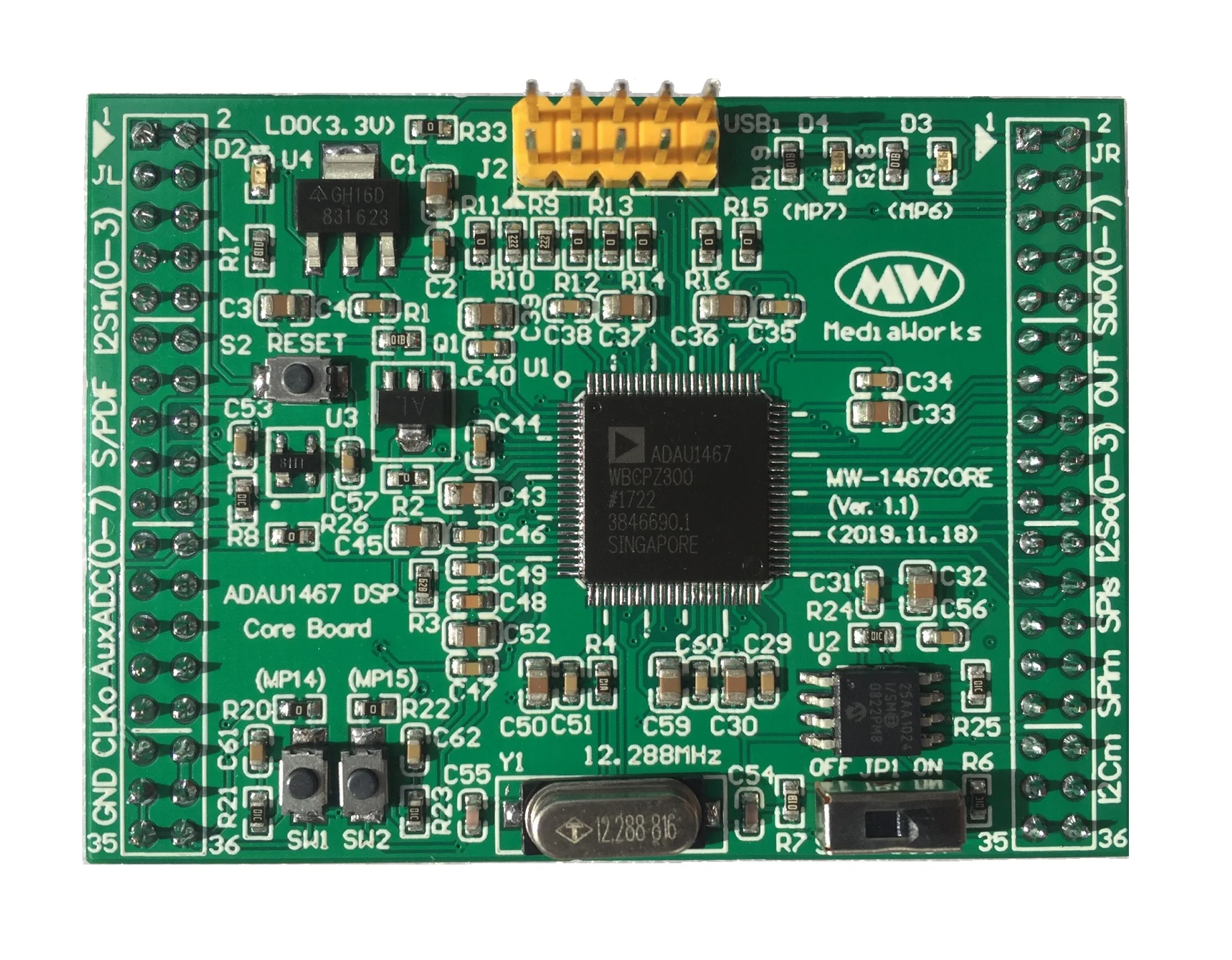

Мультимедийное аудиоАвтомагнитолаМиксерДинамики монитораЦифровой делительЦифровой эквалайзерАудио матрицаНаша основная плата DSP 1467 подходит для изучения и разработки аудио DSP проектов или продуктов, таких как ADAU1467, 1463 и т. д., также может использоваться в качестве аудиомодуля 1467 (аудиосоединение через аудиообъединительную плату). Поскольку 1467 потребляет больше энергии, рекомендуется развивать или работать при условии внешнего обеспечения в постоянного тока (если для источника питания используется только USBi, может быть недостаточная емкость привода и сбой подключения или сбой запуска).

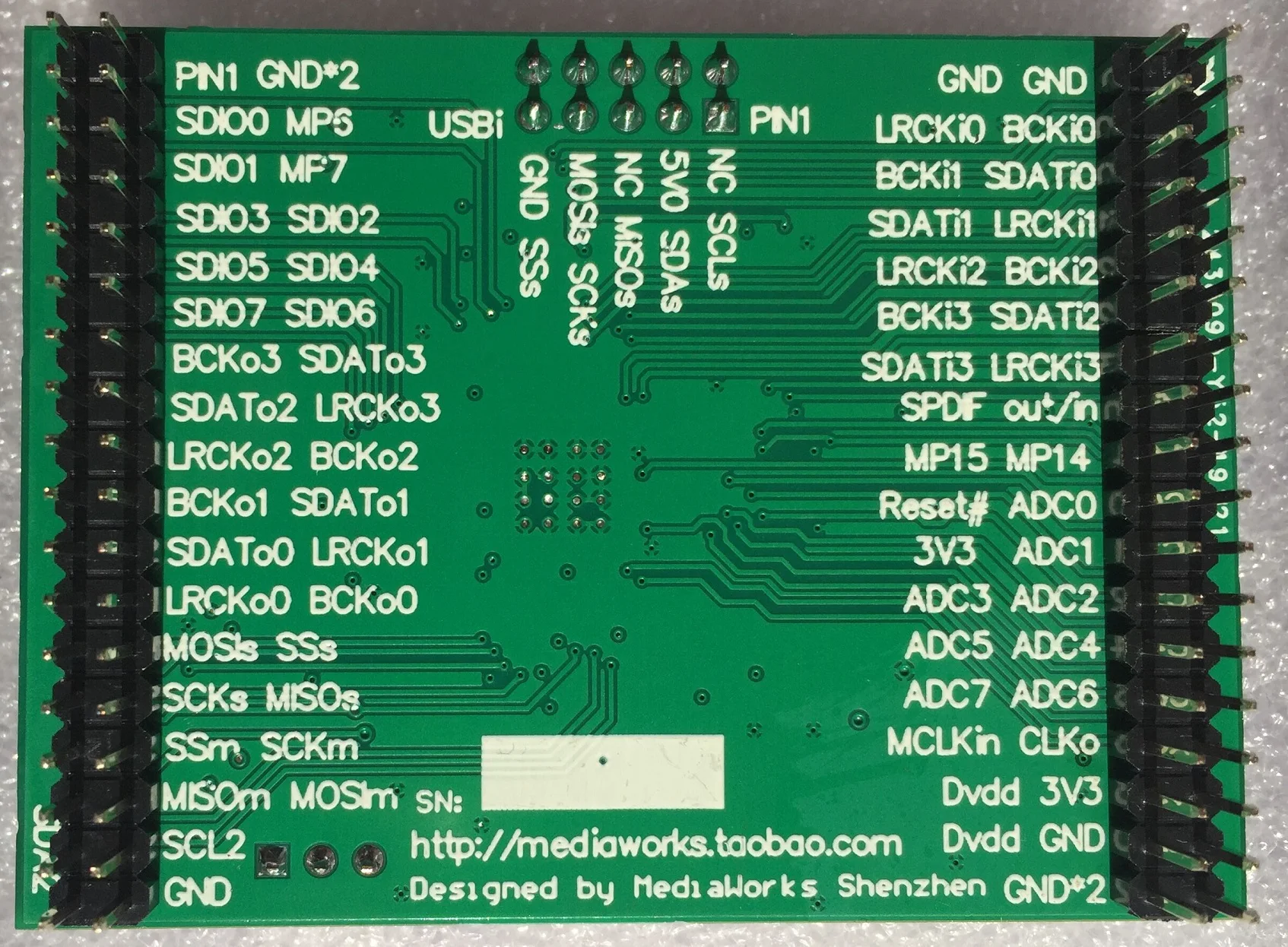

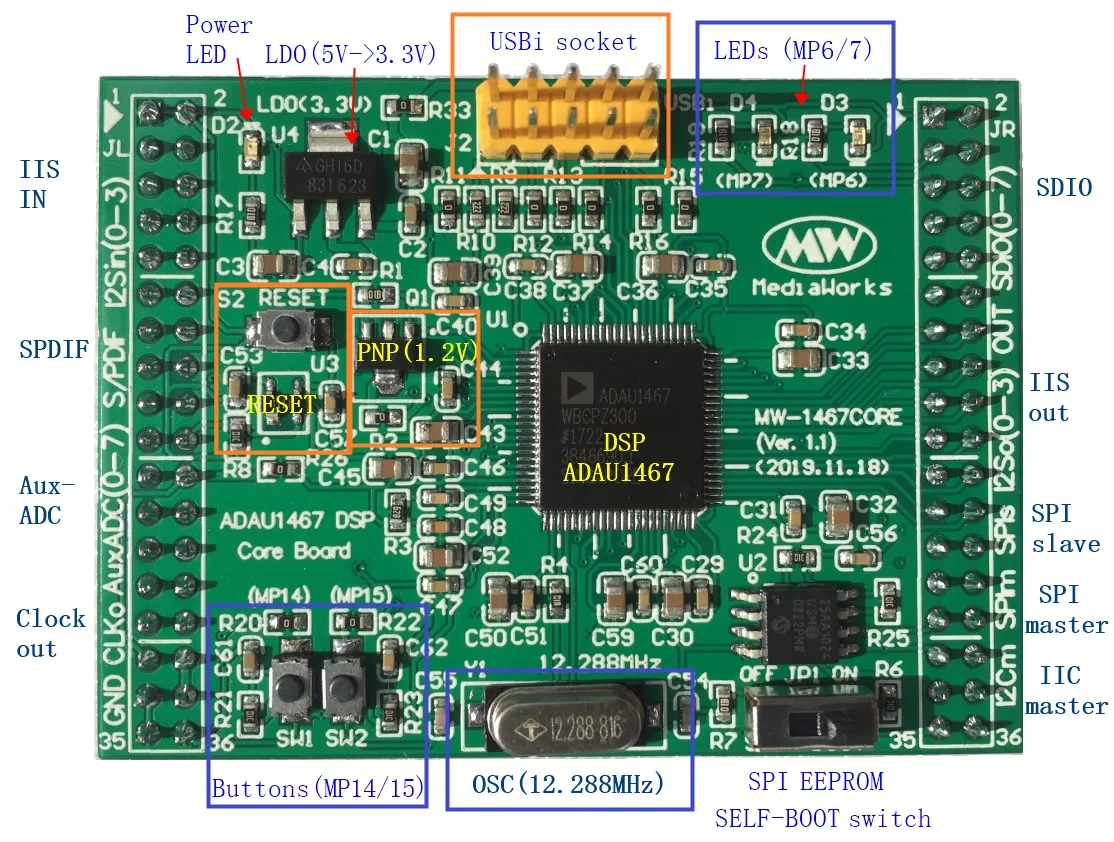

Наша плата DSP имеет светодиодный функциональные интерфейсы, включая порт отладки USBi, порт управления SPI/IIC, вход и выход цифрового аудио (IIS/TDM, SDIO), ключевой вход, светодиодный светильник вой выход, дополнительный АЦП (аналоговый потенциометр, громкость энкодера) для регулировки), вход MCLK, выход DSP CLKOUT и т. д.
После покупки мы предоставим схемы в формате PDF, схемы размеров платы PCBA, различные процедуры применения (цифровой вход и выход + эквалайзер + ASRC, SPDIF аудиовход и выход + эквалайзер + частотное деление + предел давления и т. д.), а также простое руководство (включая инструкции по SDATAIO). Заводскими настройками по умолчанию является аудиовход и выход + программа EQ + мигание, пользователи могут обновить до своей собственной программы в любое время.
