Примечание:MIDIWORXЭто Оригинальная дизайнерская компания для этого продукта!MediaWorks/MediaWorxЭто наше прежнее имя/логотип, используемый раньше. Теперь мы начнем менять/использовать этот новый логотип и бренд, так как они официально зарегистрированы.
ADAU1463/1467-это новейший и мощный цифровой аудио DSP (SIGMADSP/SIGMA350) чип, представленный ADI с 2017 года. Она включает 32-битный (одинарной точностью)/64-разрядный (двойную точность) Аудио ДСП ядро, SPDIF Tx/Rx/Aux кабель/USB кабель/АЦП, межсоединений интегральных схем + SPI, GPIO, I2S вход и выход, И т. Д., широко используется в автомобильной аудио, профессиональной аудио или потребительской аудио-продукции.
ADAU1463/1467 является полностью программируемым DSP. Его разработка принимает чистый графический инструмент разработки программного обеспечения SIGMASTUDIO. Вам не нужно писать какой-либо код. Вы можете создать необходимую Вам систему обработки звука (например, фильтрацию, эквалайзер, деление частот, ограничение давления, регулятор громкости, индикация уровня, ввод и вывод GPIO и т. д.), И используйте эмулятор USBi (именуемый MW-HPUSBi в нашем магазине) для настройки, загрузки и вспышки в режиме реального времени.
ADAU1463/1467 может реализовывать самозапуск (самозапуск) через IIC/SPI EEPROM, подключенный внешне, или подчиненный ботинок от внешнего MCU или руки. После запуска внешний MCU/ARM также может изменить параметры модуля через интерфейс IIC/SPI.
Основное применение:
Мультимедийное аудио
Автомобильный аудио
Миксер
Динамики для монитора
Цифровой разделитель
Цифровой эквалайзер
Аудио матрица

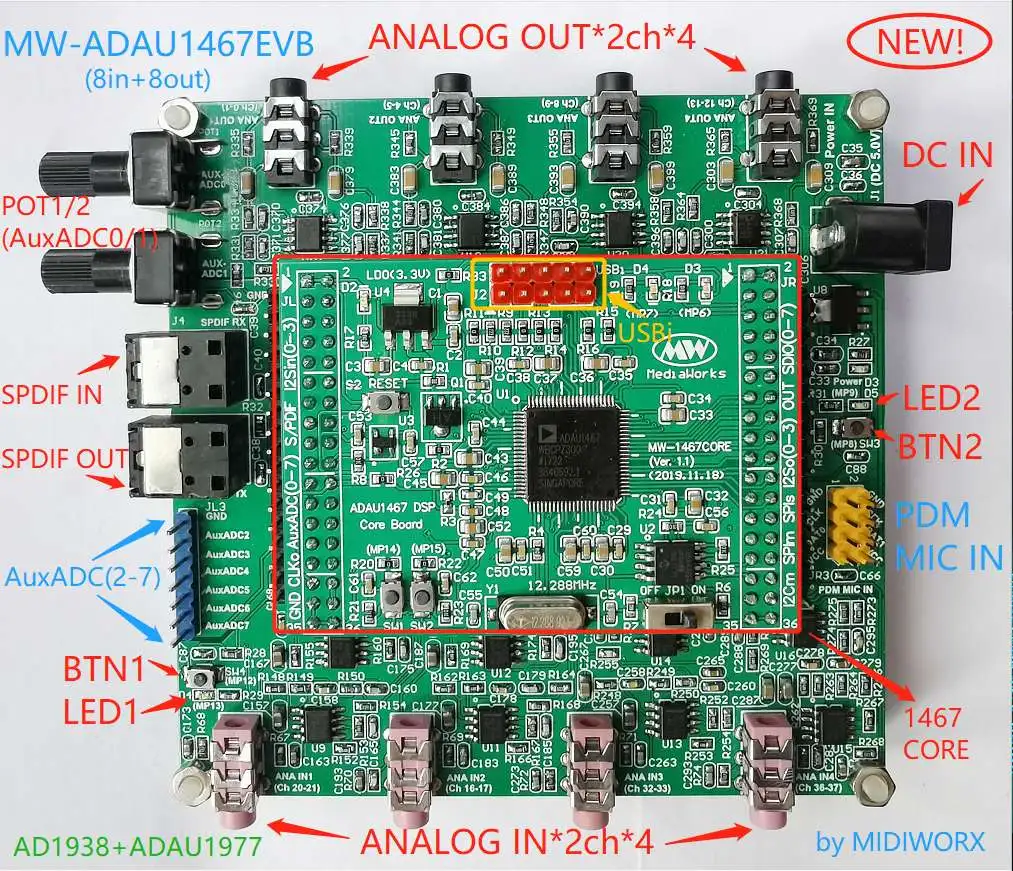

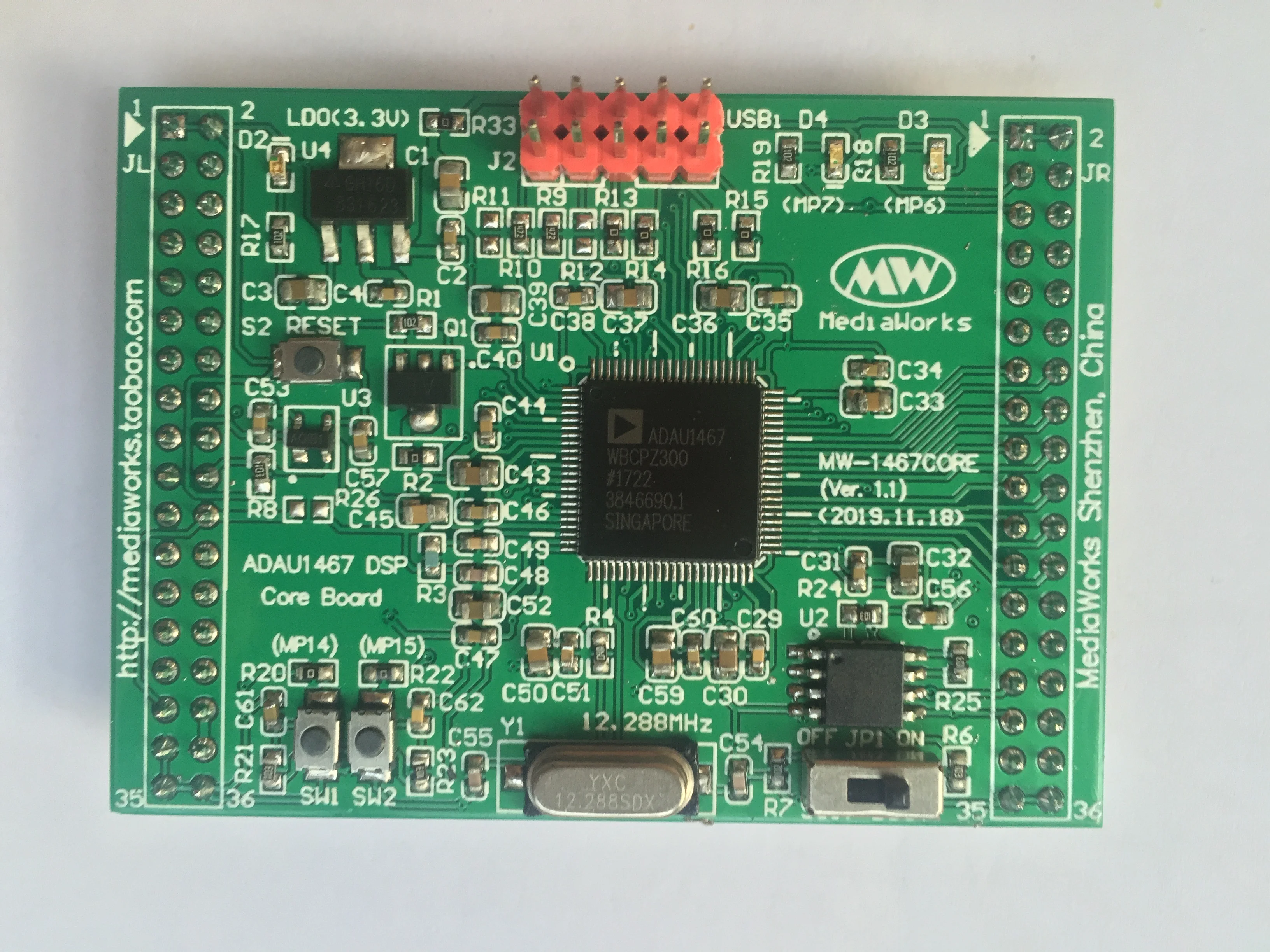

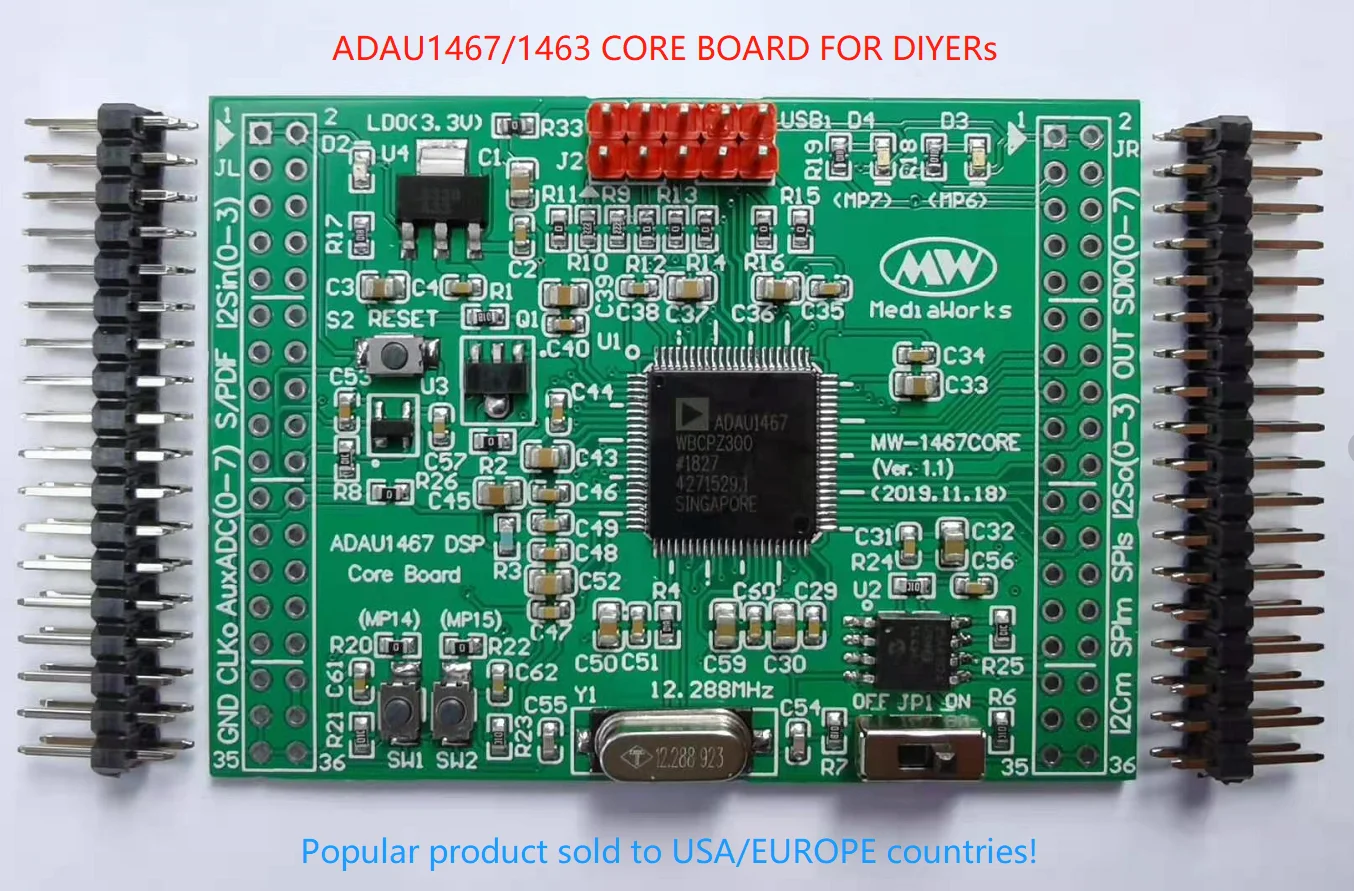

Наша основная плата 1467 DSP подходит для изучения и разработки аудио DSP проектов или продуктов, таких как ADAU1467, 1463 и т. д., И также может использоваться в качестве аудио модуля 1467 (аудио соединение через аудио объединительную панель). Поскольку 1467 потребляет больше энергии, рекомендуется проходить разработку или работу при условии внешнего обеспечения DC3.3V (если для источника питания используется только USBi, может быть недостаточная емкость диска и сбой подключения или сбой запуска).

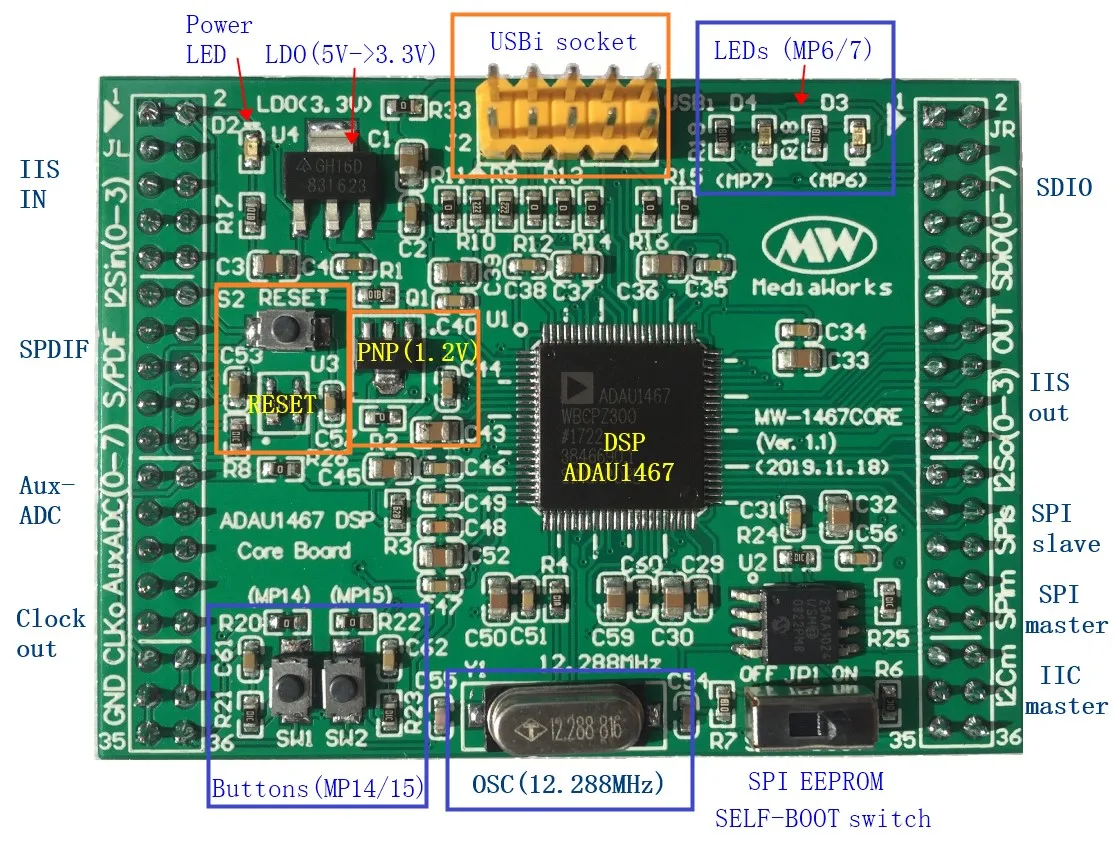

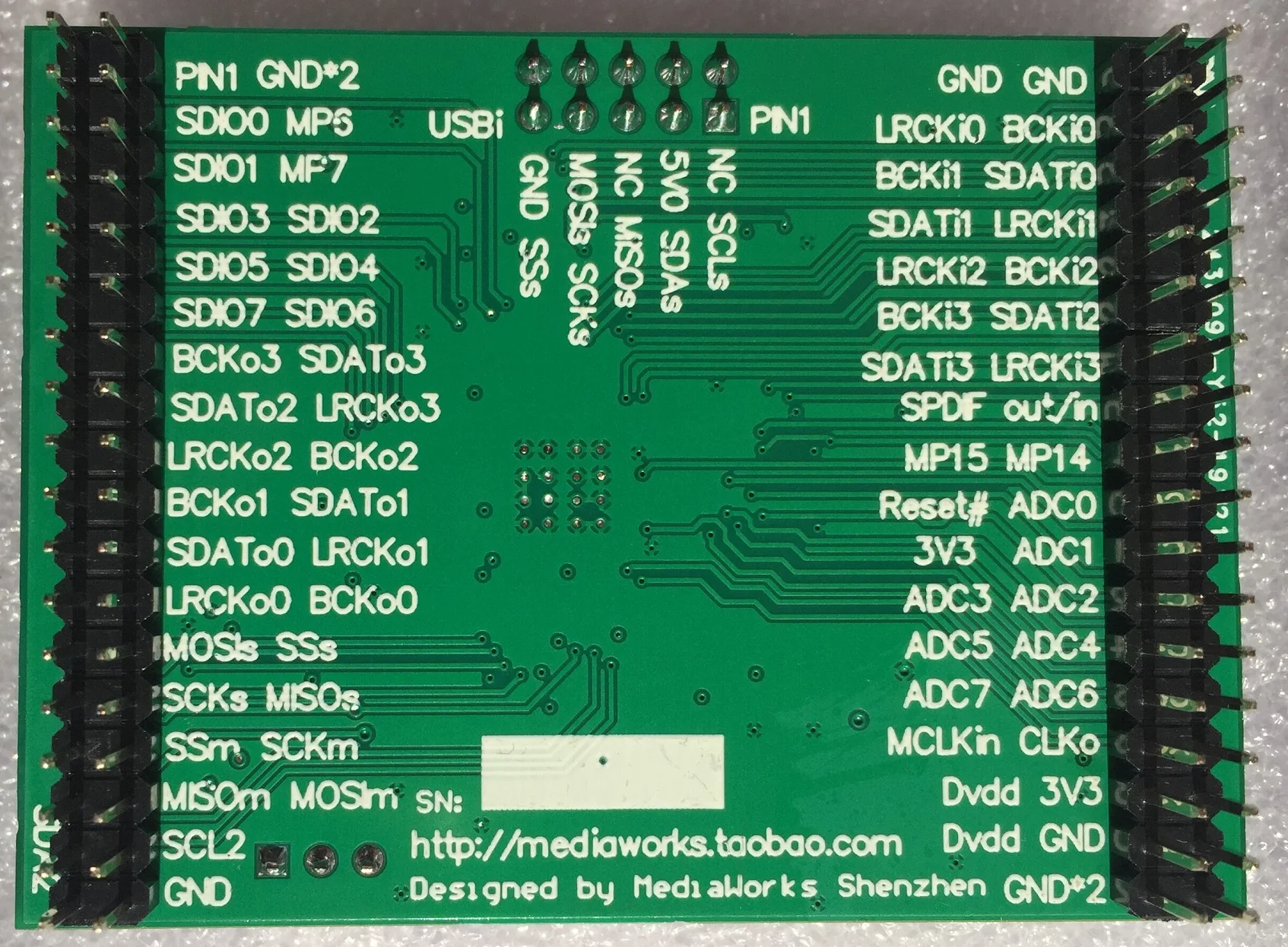

Наша плата DSP имеет светодиодный интерфейс для всех функциональных интерфейсов, включая USBi порт отладки, slave/master SPI/IIC порт управления, цифровой аудио (IIS/TDM, SDATAIO) вход и выход, ключевой вход, светодиодный светильник на выходе, вспомогательный ADC (аналоговый потенциометр, громкость кодировщика для регулировки), MCLK вход, DSP выход, и т. Д.

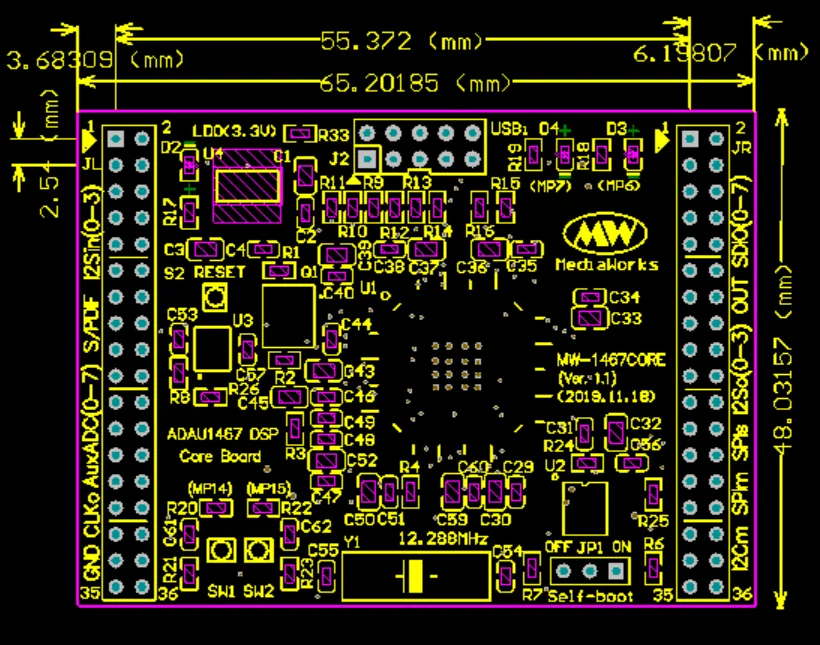

После покупки основной платы мы предоставим схематические схемы PDF, схемы размеров платы PCBA, различные процедуры применения (цифровой доступ + эквалайзер + ASRC, эквалайзер + частотное деление + компрессор/лимит, И т. Д.), и руководство пользователя (включая использование SDATAIO ). Заводская настройка по умолчанию-это аудиовход и выход + эквалайзер + мигающая программа + светодиодный мигание + кнопочное управление, пользователи могут обновлять свою собственную программу в любое время.
Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь со мной.
Мы также предоставляем эмулятор SigmaDSP, пожалуйста, выберите 4-й комплект (основная плата + USBi), если вам нужно.
Спасибо!
PS:

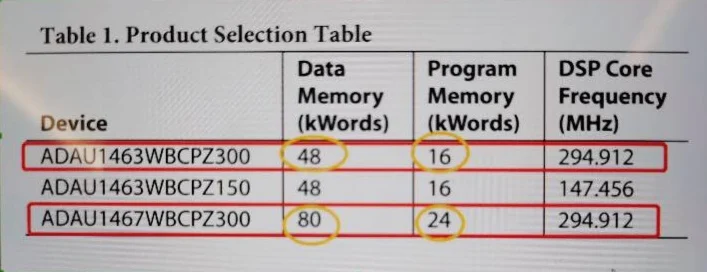

Таблица сравнения между ADAU1467 и adau1463, они совместимы с pin-pin и совместимы с программным обеспечением, разница только в размере памяти.
