Блок питания для программатора ECU J2534, устройство JTAG, блок питания со всеми адаптерами, Многоцелевой разъем

Блок питания для программатора ECU J2534, устройство JTAG, блок питания с полными адаптерами, Многоцелевой разъем

Описание:

Инструмент предназначен для подключения ЭБУ к устройству J2534 и обеспечивает ручное или автоматическое управление питанием блока и формирование следующих сигналов: сброс, загрузка, CNF1, GPT1, GPT2, WATCDOG

Совместим в автоматическом режиме с программами загрузки, которые используют:

BOOT-OEM12, 12 pin OBD-II;

L-LINE, 15 pin OBD-II.

Инструмент имеет встроенные ограничивающие резисторы тока на следующих сигнальных линиях:

Сброс-510 Ом;

Ботинок-510 Ом;

CNF1 - 220 Ом.

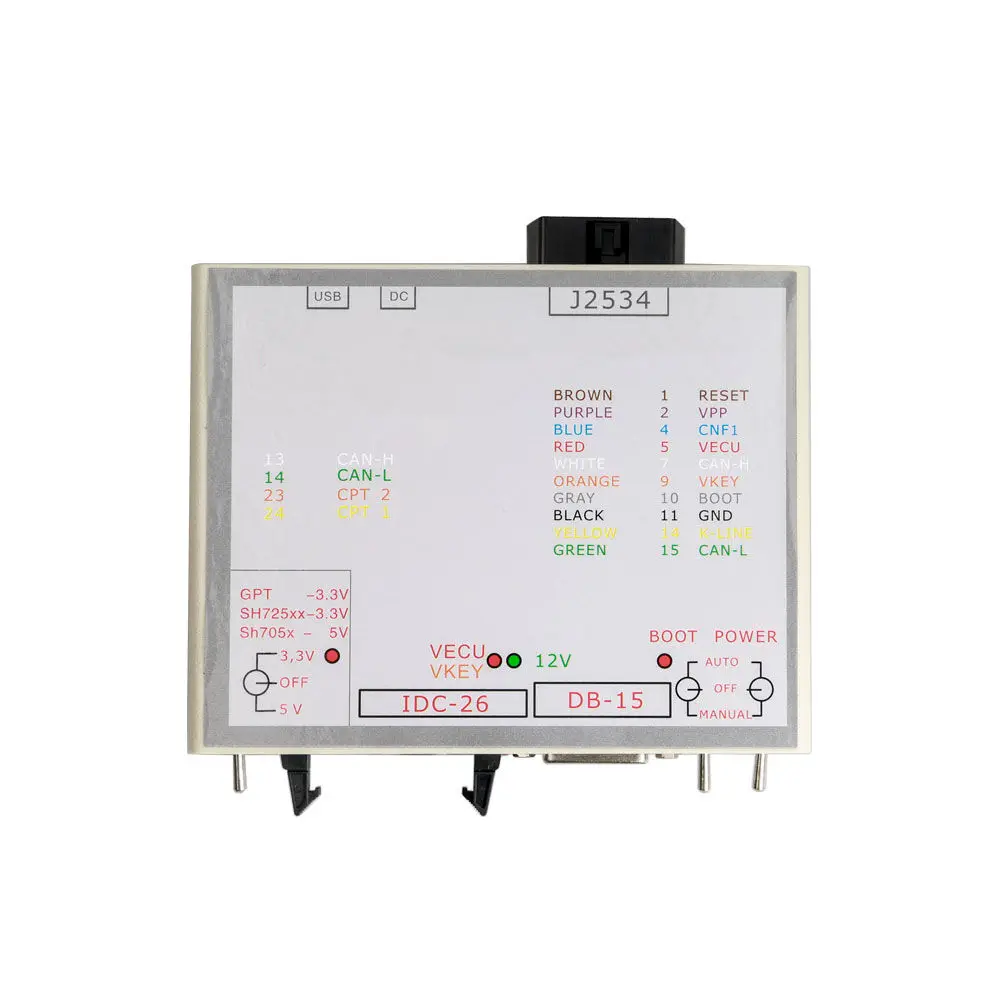

Освещение:

Светодиодный возле переключателя 5 В/3,3 В указывает на источник напряжения 5 В или 3,3 В.

VECU, VKEY светодиодный указывает на напряжение питания VECU и VKEY.

Светодиодный 12 В указывает напряжение питания.

Светодисветодиодный BOOT указывает напряжение на выходе CNF1 (светодиод работает как на входе, так и на выходе).

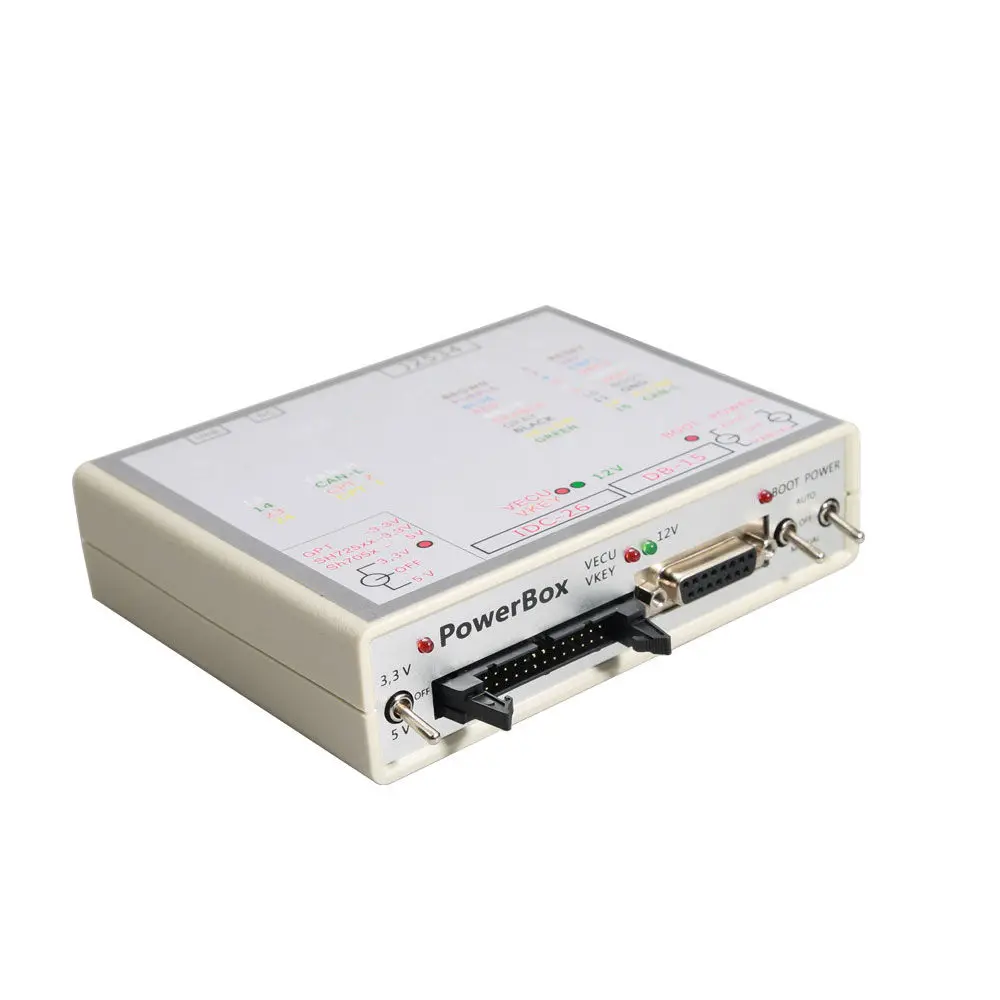

Элементы управления:

Инструмент has3 переключается для работы в разных режимах.

Мощность:

Контроль мощности. Инструмент имеет три режима питания к ЭБУ: Выкл позволяет удалить все Сигналы питания и управления с разъемов IDC-26 и DB-15; поставка с инструкцией питание к VECU и VKEY терминалам и к управляющим выходам в зависимости от выбранной тактики; Авто, автоматическое управление, В этом режиме питание управляется программой загрузки с L-Line сигналом (15 pin OBD-II).

Ботинки:

Одновременное управление сигналами BOOT, RESET и CNF1 (3,3 V): Выкл, позволяет снять все сигналы управления с DB-15 разъема; Ручная тянет сброс и загружается к минусу сигнала, И CNF1 до + 3,3 V; Авто, автоматическое управление, в этом режиме загрузка, Сигналы сброса и CNF1 одновременно управляются программой загрузки (12 pin OBD-II, OEM12).

GPT:

Dor для renesa и для Tricore с GPT ЦП. Необходимо использовать 5 В во время работы с процессорами SH705x, в других случаях необходимо использовать 3,3 В.

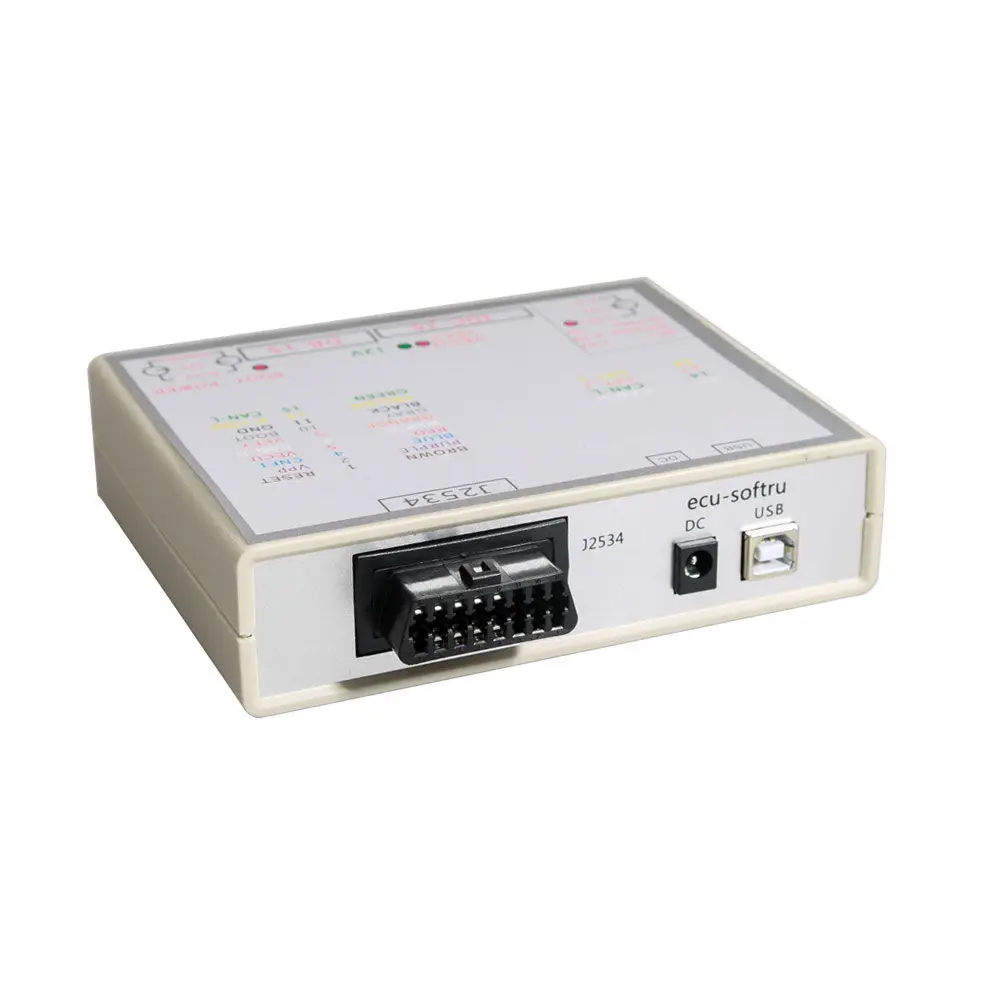

Инструмент оснащен многоцелевыми коннекторами, которые позволяют гибко устанавливать соединения:

USB:

Предназначен для подключения к компьютеру. Он должен быть подключен при включении встроенного преобразователя USB - UART;

Постоянный ток:

Предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только качественные единицы с выходным напряжением 12 В. Во время чтения пароля, когда это невозможно в транспортном средстве, необходимо отметить, что высоковольтные преобразователи в ECUs потребляют достаточно высокий ток на старте, что может запустить механизм защиты или даже привести к повреждению блока питания;

J2534 (OBD-II-F):

Предназначен для подключения одноименного интерфейса к OBD-II;

DB-15:

Предназначен для подключения к основному разъему ECU. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные;

IDC-26:

Предназначен для подключения непосредственно к плате ЭБУ или через адаптер к специальной головке. Рекомендуется использовать кабель 14P600KT06 или аналогичный для Tricore GPT.

Рекомендуется использовать программное обеспечение Flash Development инструментарий для мигания для ЦП renesa.

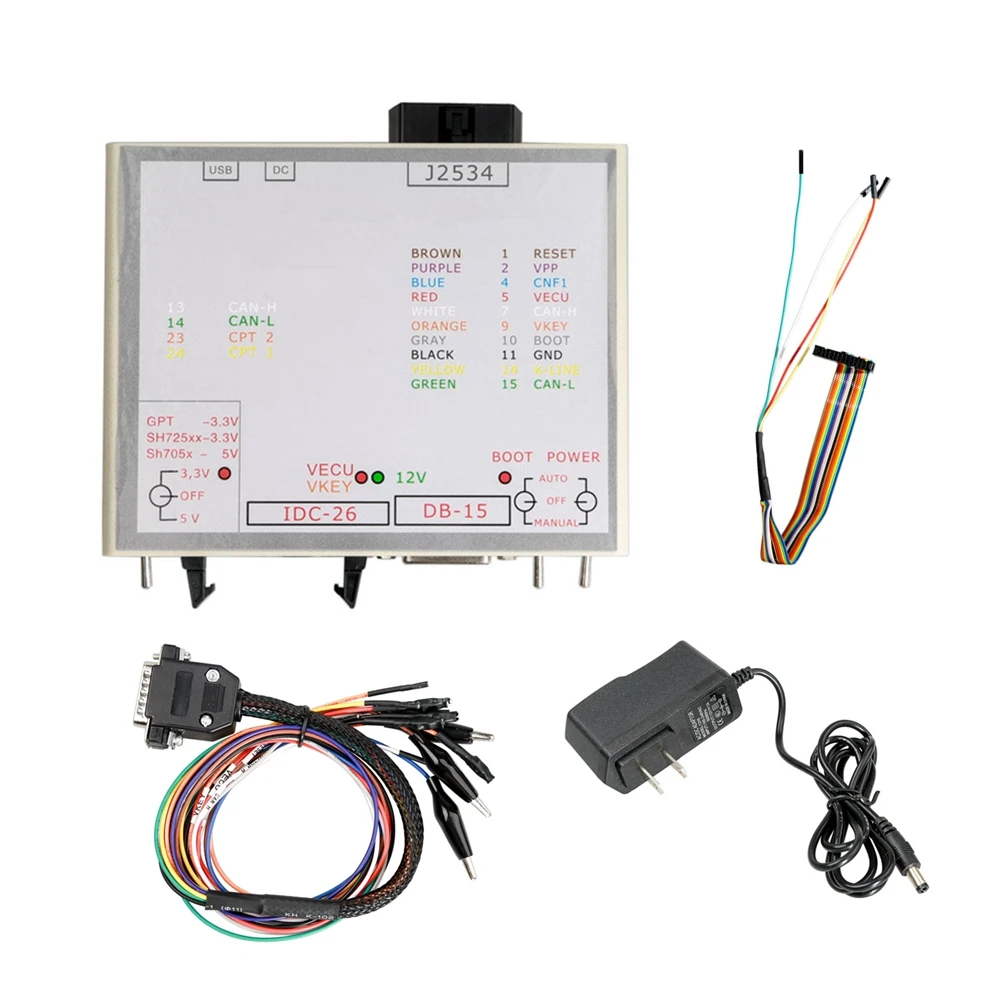

Комплектация:

1 x PowerBox

Схема цветного провода-1 шт.

ЦВЕТНОЙ кабель GPT-1 шт.

1 штепсельная вилка зарядного устройства
