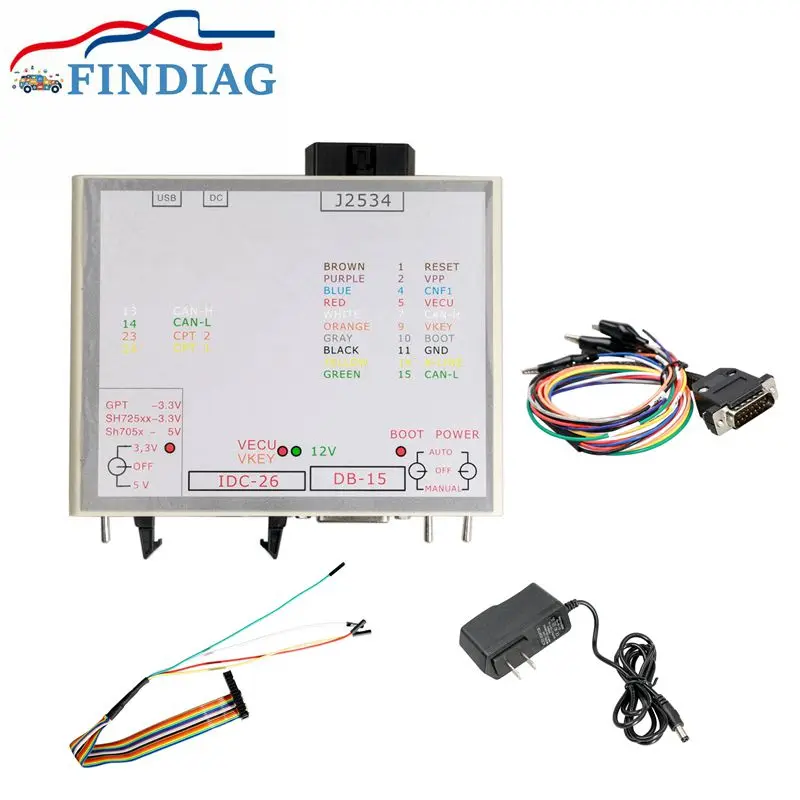

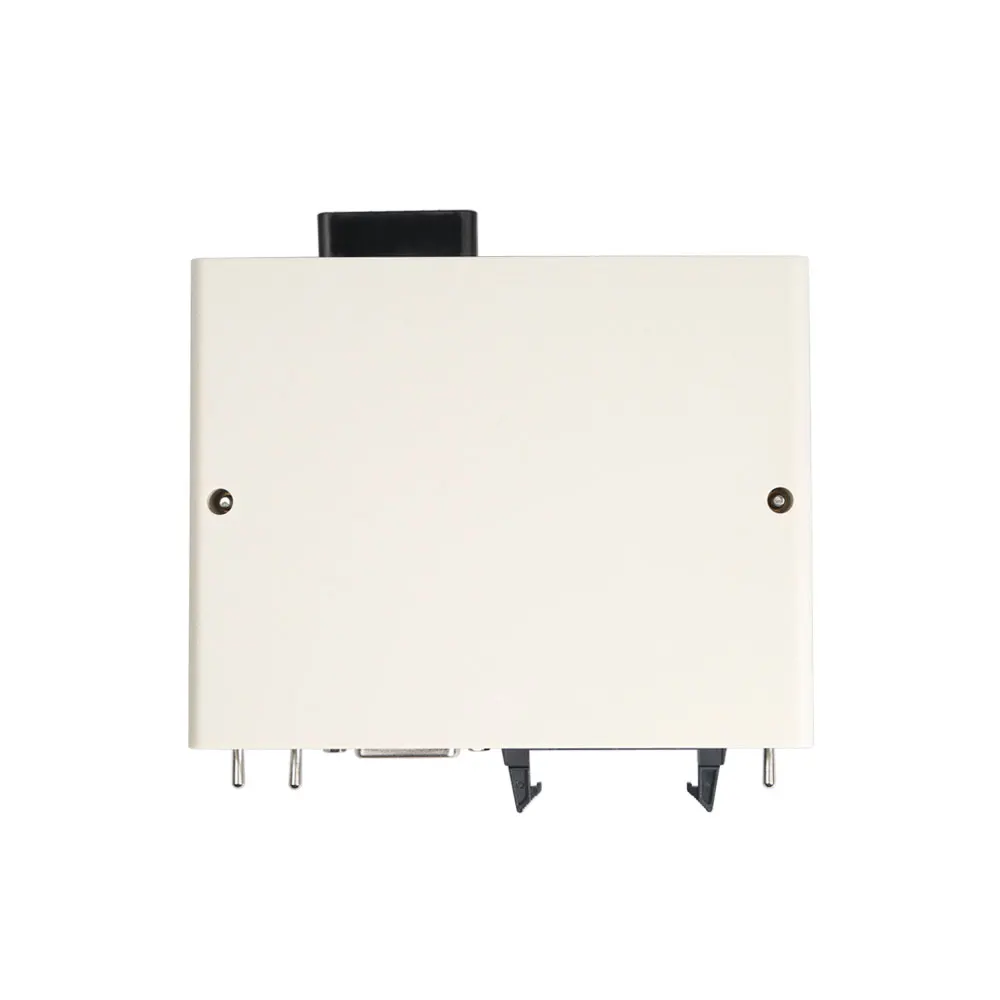

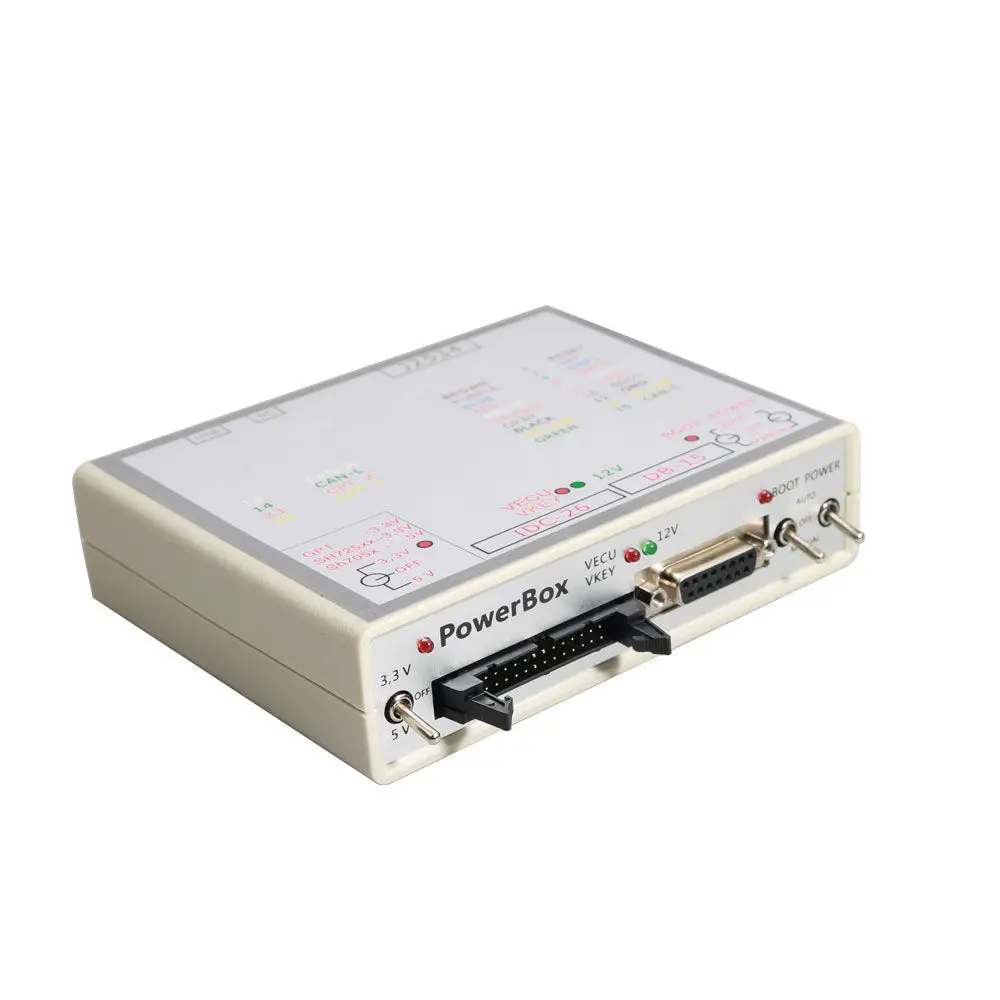

Инструмент для программирования автомобильных ЭБУ JTAG j2534, блок питания, высокое качество, Openport J2534, ЭБУ для чтения и записи
FINDIAG Store - Надежность 95%
Более 1592 подписчиков, дата открытия магазина 07.05.2020
- Положительные оценки: 96% (672)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 96%
Последнее обновление: 20.03.2022
Описание:
Он совместим в автоматическом режиме с программами загрузки, которые используют:
BOOT-OEM12, 12 контактов OBD-II;
L-LINE, 15 pin OBD-II.
В инструмент встроены резисторы ограничения тока на следующих сигнальных линиях:
Сброс-510 Ω;
Загрузка-510 Ω;
CNF1 - 220 Ω.
Огни:
Светодиодный рядом с переключателем 5 В/3,3 В указывает на источник напряжения 5 В или 3,3 В.
VECU, светодиод VKEY указывает на источник напряжения VECU и VKEY.
Светодисветодиодный 12 В указывает на напряжение питания.
Светодисветодиодный загрузки указывает на напряжение на выходе CNF1 (светодиодный работает как на входе, так и на выходе).
Управление:
Инструмент имеет3 переключателяДля работы в различных режимах.
Мощность:
Контроль мощности. Инструмент имеет три режима питания к ЭБУ: OFF позволяет удалить все Сигналы питания и управления с разъемов IDC-26 и DB-15; поставка с инструкцией питание к клеммам VECU и VKEY и к выходам управления в зависимости от выбранной тактики; Авто, автоматическое управление, В этом режиме питание управляется программой загрузки с L-Line сигналом (15 pin OBD-II).
Ботинки:
Одновременное управление сигналами загрузки, сброса и CNF1 (3,3 В): Выкл., позволяет удалить все сигналы управления с разъема DB-15; Ручной сброс и загрузка до минуса сигнала, И CNF1 до + 3,3 В; Авто, автоматическое управление, в этом режиме загрузки, Сигналы сброса и CNF1 одновременно управляются программой загрузки (12 pin OBD-II, OEM12).
GPT:
Dor для renesa и для Tricore с ЦПУ GPT. Необходимо использовать 5 В во время работы с процессорами SH705x, в других случаях следует использовать 3,3 В.
Инструмент оснащен многоцелевыми разъемами, которые позволяют гибко устанавливать соединения:
USB:
Предназначен для подключения к компьютеру. Он должен быть подключен, когда включен Встроенный преобразователь USB - UART;
DC:
Предназначен для питания встроенной схемы, а также подключенного ЭБУ. Рекомендуется использовать только единицы качества с выходным напряжением 12 В. При чтении пароля, когда это невозможно в автомобиле, следует отметить, что высоковольтные преобразователи в Эбу потребляют достаточно высокий ток в начале, что может запускать механизм защиты или даже привести к повреждению блока питания;
J2534 (OBD-II-F):
Предназначен для подключения одноименного интерфейса к OBD-II;
DB-15:
Предназначен для подключения к основному разъему ECU. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные;
IDC-26:
Предназначен для подключения непосредственно к плате ЭБУ или через адаптер к специальной головке. Рекомендуется использовать кабель 14P600KT06 или аналогичный для Tricore GPT.
Рекомендуется использовать программное обеспечение Flash Development инструментарий для мигания для ЦП renesa.
Посылка тация:

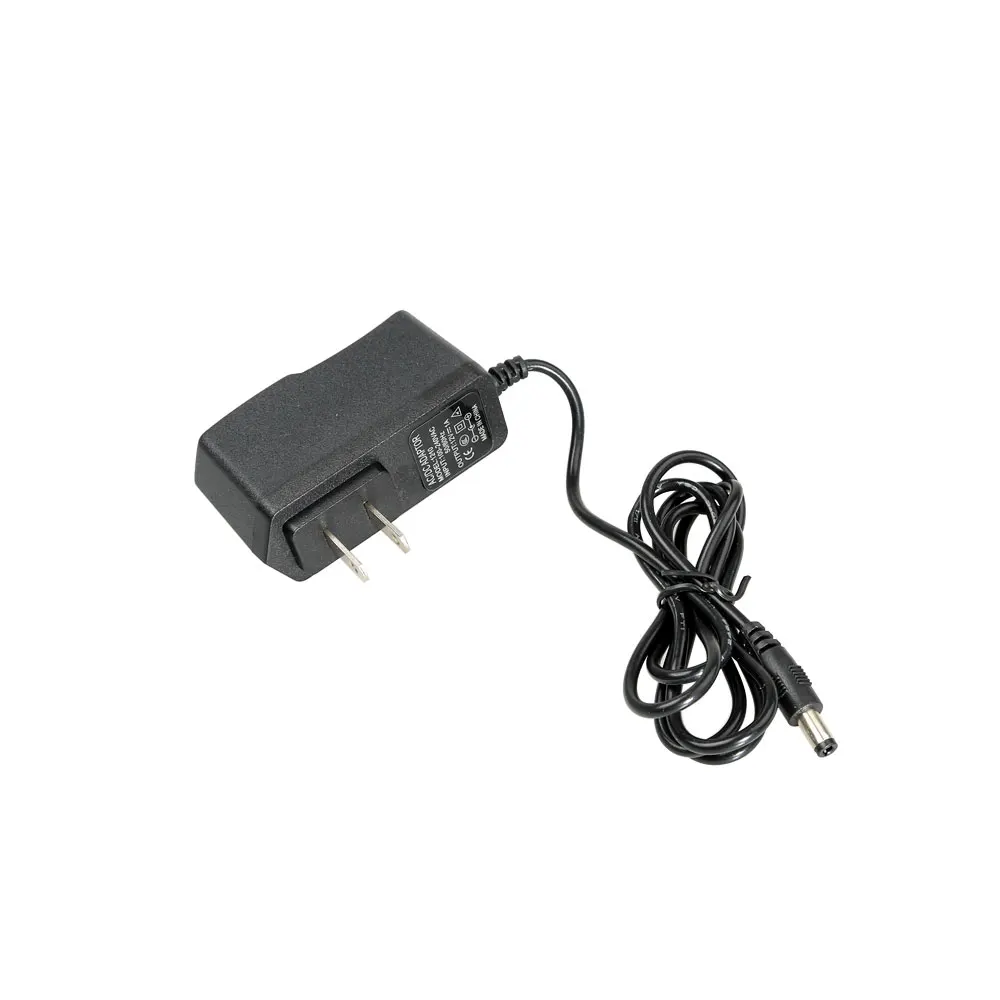

1 x блок питания

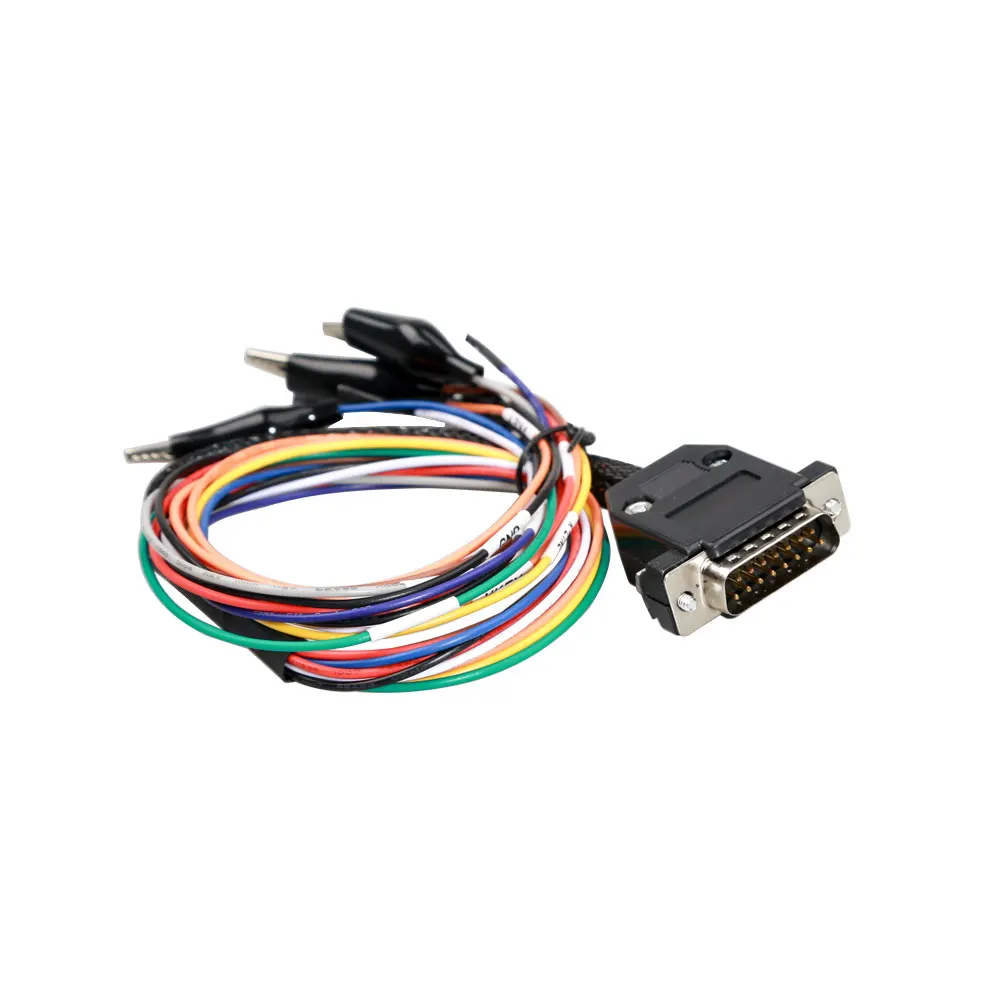

1 x схема цветного провода

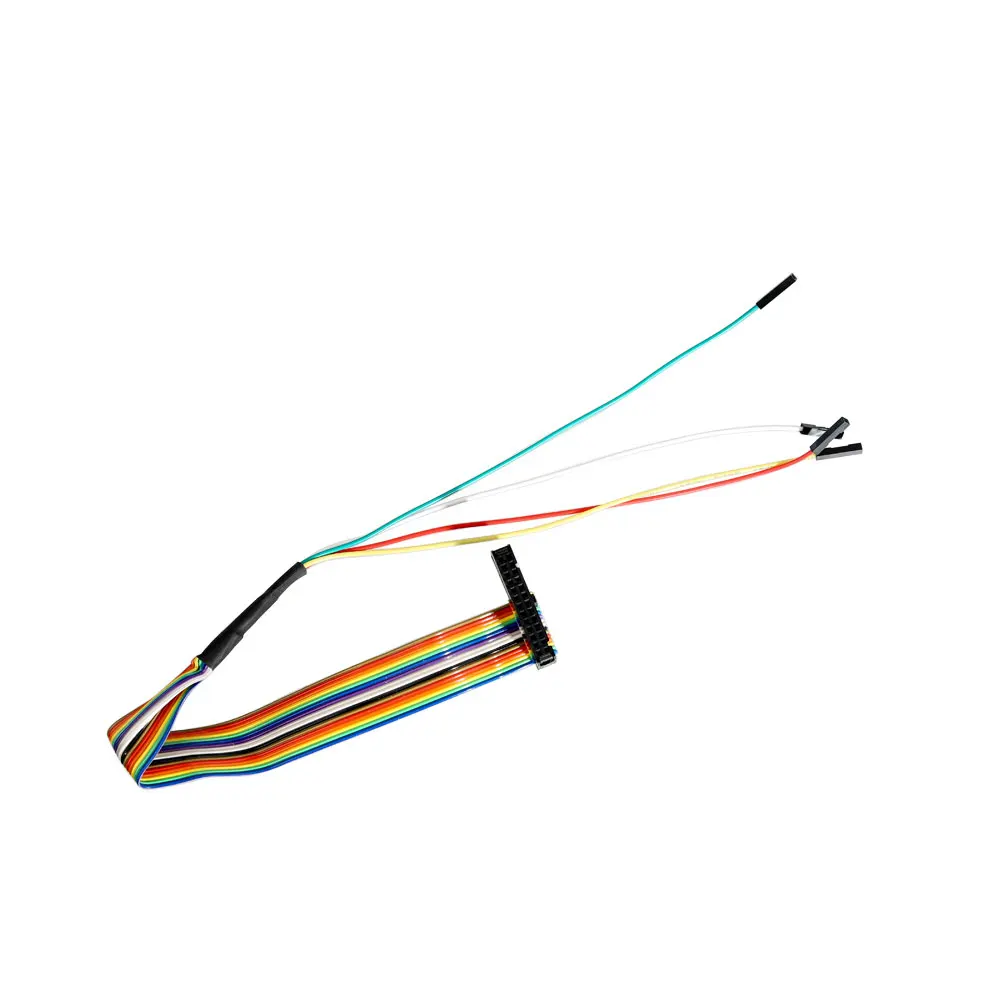

1 x ЦВЕТНОЙ кабель GPT
1 штекер зарядного устройства
-
Актуализация программного обеспеченияНет
-
Версии программного обеспеченияnew
-
Версия аппаратного обеспеченияnew
-
Вес логистики0.300
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)20
-
Размер логистики - ширина (см)15
-
СертификацияЕвропейский сертификат соответствия
-
Тип товараЧитатели Кода & инструменты развертки
