DC 12 В 24 в пульт дистанционного управления Переключатель управления s мотор прямой и обратный электрический нажимной стержень Соленоидный клапан лампа контроль доступа провода

Полезные советы: все товары в нашем магазине поставляются без инструкций. Пульт дистанционного управления был оборудован перед поставкой, и нет необходимости сопрягать его снова. Подробная информация о продукте содержит справочную схему проводки. Пожалуйста, не делайте фотографии запутанных родственников!

Один: Обзор продукта

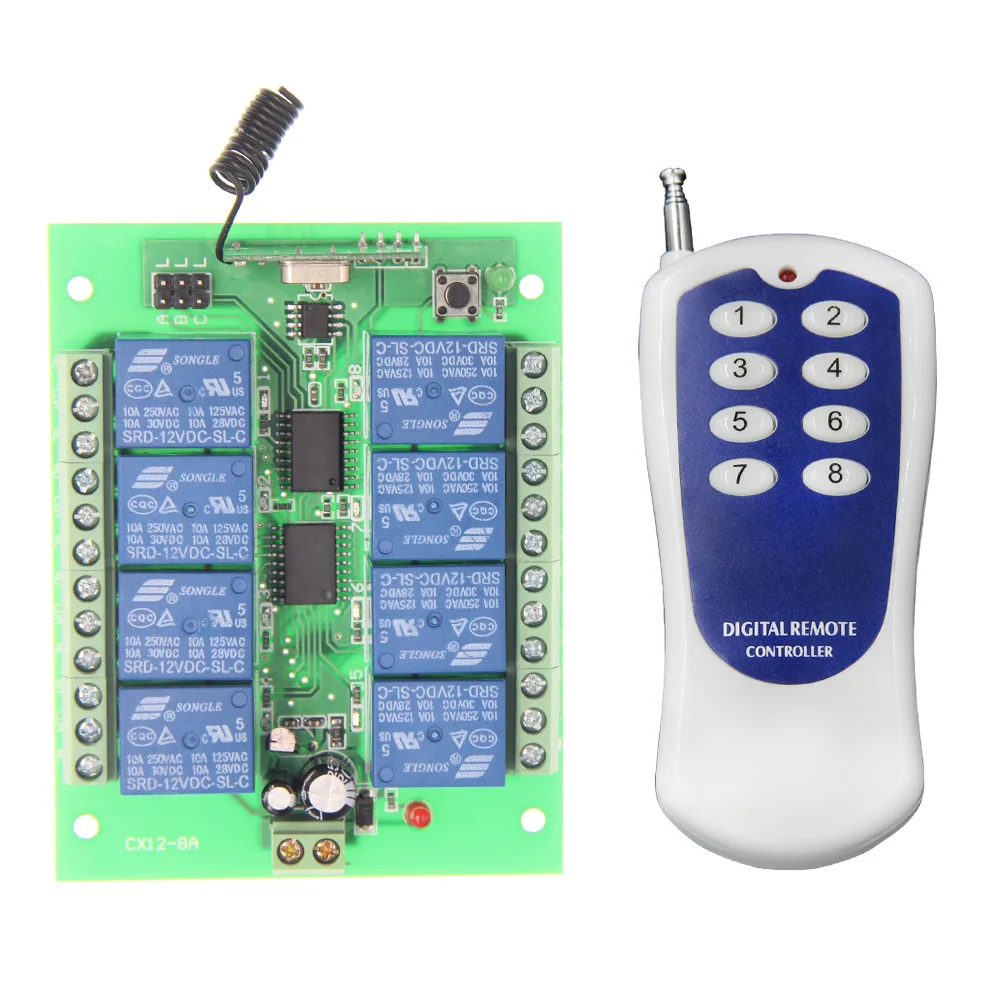

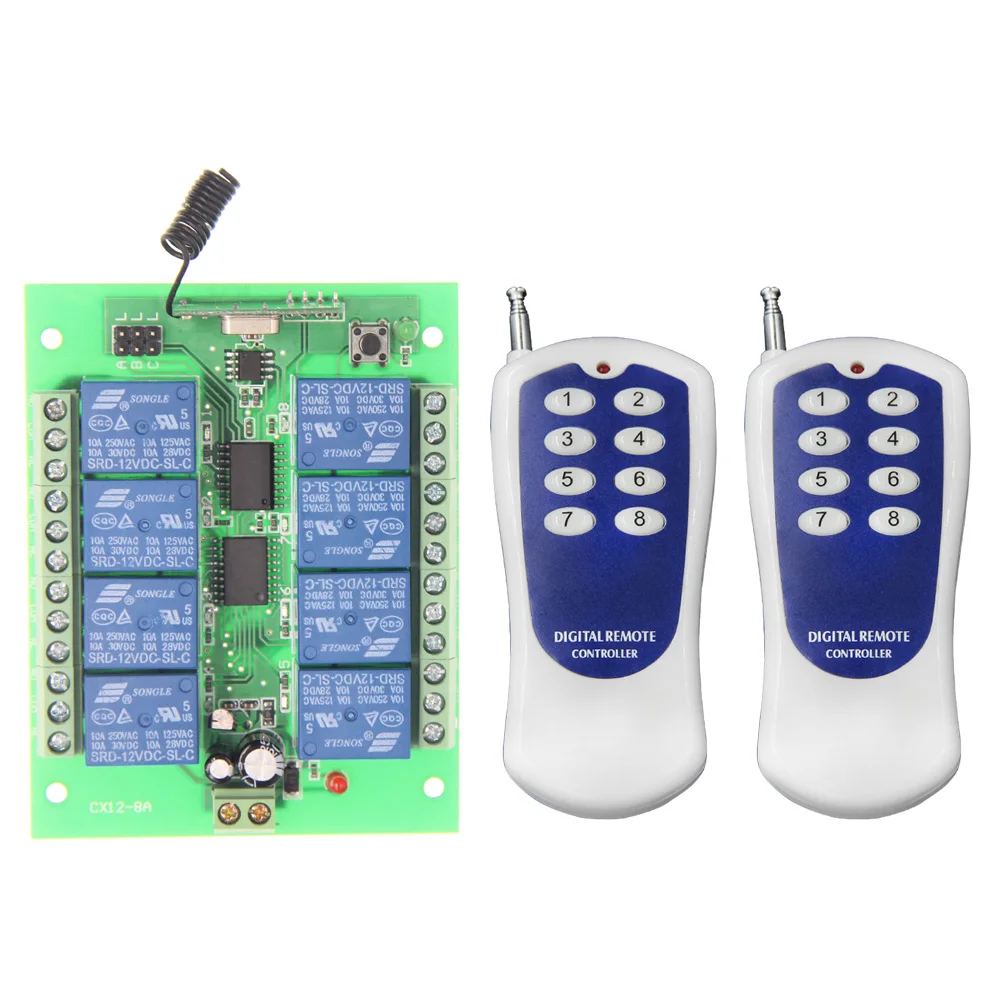

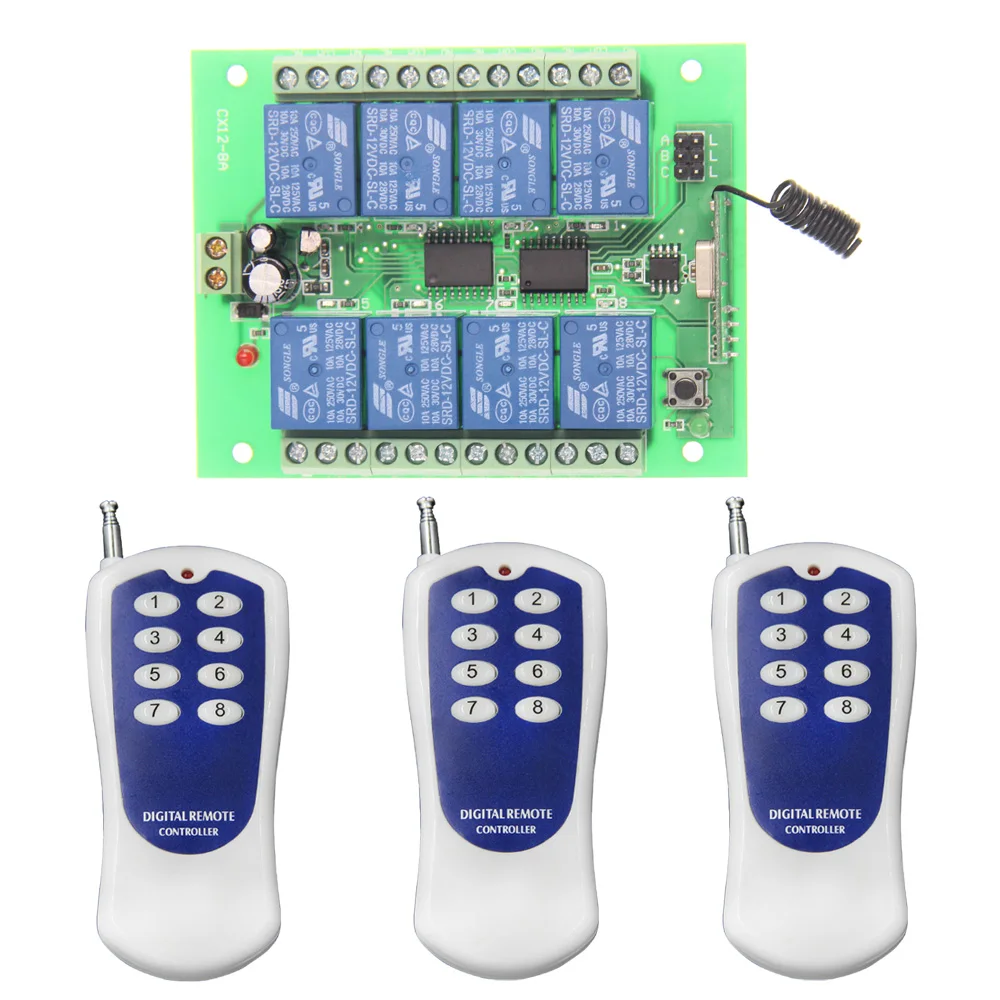

8-канальный беспроводной Интеллектуальный приемный контроллер выводит сигналы переключения для 8 реле, которые могут сделать оборудование контролируемым согласно требованиям переднего и обратного вращения двигателя, включение-выключение переключателя и различные специальные процедуры контроля. Он в основном используется в электрических дверях, окнах, подъемном оборудовании, воротах, лифтах, промышленном контроле и индустрии безопасности. Беспроводной приемный контроллер имеет характеристики высокой конфиденциальности, большой емкости для хранения, стабильной производительности, низкого энергопотребления и простоты в использовании. Не нужно использовать традиционное кодирование перемычки или переключателя циферблата. Он должен только позволить приемному контроллеру получать и хранить беспроводной сигнал, передаваемый пультом дистанционного управления, а затем его можно использовать в качестве полного набора. Если выученный пульт дистанционного управления потерян в процессе использования, просто очистите информацию, хранящуюся в приемном контроллере, потерянный пульт дистанционного управления не сможет дистанционно управлять приемным контроллером. Для того, чтобы вернуть право на использование, владелец должен узнать еще раз перед использованием. Его режимы вывода-самоблокирующийся, не блокирующий, блокирующий и так далее.

Каждая схема приемной платы может иметь максимальный ток 10А и может непосредственно управлять нагрузкой постоянного/переменного тока. Каждое реле имеет набор нормально открытых (нормально замкнутых) контактов. Для того чтобы продлить срок службы приемной платы, компания не рекомендует контролировать нагрузку высокой мощности. При управлении 220 В максимальная управляемая мощность каждой цепи составляет 500 Вт, а при управлении 12 В максимальная управляемая мощность каждой цепи составляет 50 Вт.

Два: контрольный дисплей проводки приемника

Три: параметры контроллера

1. Рабочее напряжение: 12 В/24 В (выберите напряжение по категориям)

2. Статический рабочий ток: ≤ 6 мА

3. Рабочая температура: -20 ℃-+ 70 ℃

4. Чувствительность приема: ≥-105dBm

5. Рабочая частота: 315 МГц, 433 МГц

6. Выходное напряжение: переменный и постоянный ток опционально

7. Выходной ток: ≤ 10A

8. Размеры: 86,95*92,6*16,4 мм

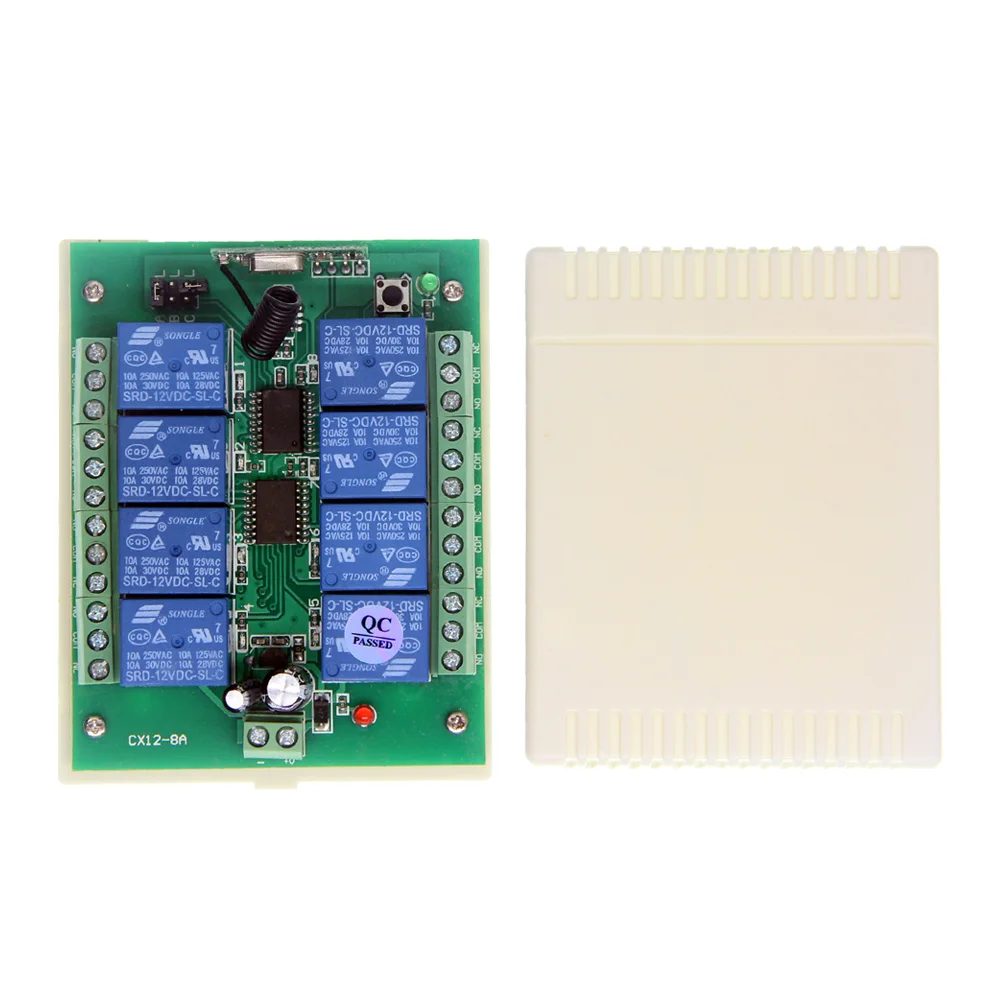

9. С корпусом: 90,2*115*40 мм

Четыре: Преобразование режима работы:

8 способов выбора

1: A, B и C все приостановлены: 1-8 Все блокируются

2: A + L:1-8 все без блокировки

3: B + L: 1-8 Все самоблокирующиеся

4: C + L: 1-4 без блокировки, 5-8 самоблокирующийся

5: A + B + L: 1-4 самоблокирующийся, 5-8 Блокировка

6: B + C + L: 1-4 без блокировки, 5-8 Блокировка

7: A + C + L: 1-2 без блокировки, 3-6 самоблокировка, 7-8 Блокировка

8: A + B + C + L: 1-2 без блокировки, 3-4 самоблокирующийся, 5-8 Блокировка

Пять: Объяснение значения самоблокировки/блокировки

1. Самоблокировка сигнала

Нажмите на пульт дистанционного управления No. 1 ключ, реле соответствует номеру. 1 Кнопка вытягивается и удерживается, а затем нажимается на номер. 1 ключ, номер. 1 реле Отключено; Нажмите на пульт дистанционного управления No. 2 ключа, номер. 2 ключа соответствует реле тяги и удержания, И затем нажмите № 2, нажмите клавишу, реле No. 2 Отключено; 3 ~ 8 клавиш будут работать в этом цикле.

2. Сигнал не заблокирован

Нажмите и удерживайте кнопку No. 1 пульта дистанционного управления, реле, соответствующее кнопке No. 1, будет тянуть, и реле будет отключено после освобождения. Нажмите кнопку No. 2, и реле, соответствующее кнопке No. 2, потянется, и оно будет отключено после освобождения; Работа в этом цикле.

3. Блокировка сигнала

Нажмите на номер. 1 кнопка дистанционного управления, соответствующее реле №. 1 Будет всасываться и удерживаться, нажмите на номер. 2 кнопки, номер. 1 реле будет отключено, и реле соответствует No. 2 кнопки будут всасываться и удерживаться; 3 ~ 8 клавиш работают в этом цикле.

Шесть: четкий или увеличивающий метод обучения передатчику

1. Чистый метод запуска

Нажмите и удерживайте кнопку нажатой более 5 секунд, зеленый светильник мигает, а затем выключается, что указывает на успешность очистки кода.

2. Изучите метод передатчика

Нажмите кнопку обучения, чтобы отпустить его, зеленый светильник включен, а затем нажмите любую клавишу дистанционного управления, чтобы узнать. Зеленый светильник мигает, а затем выключается, чтобы указать, что ключ был изучен, и ключ можно контролировать.

3. Есть индикатор светильник для каждой работы, что удобно для подтверждения выбора.

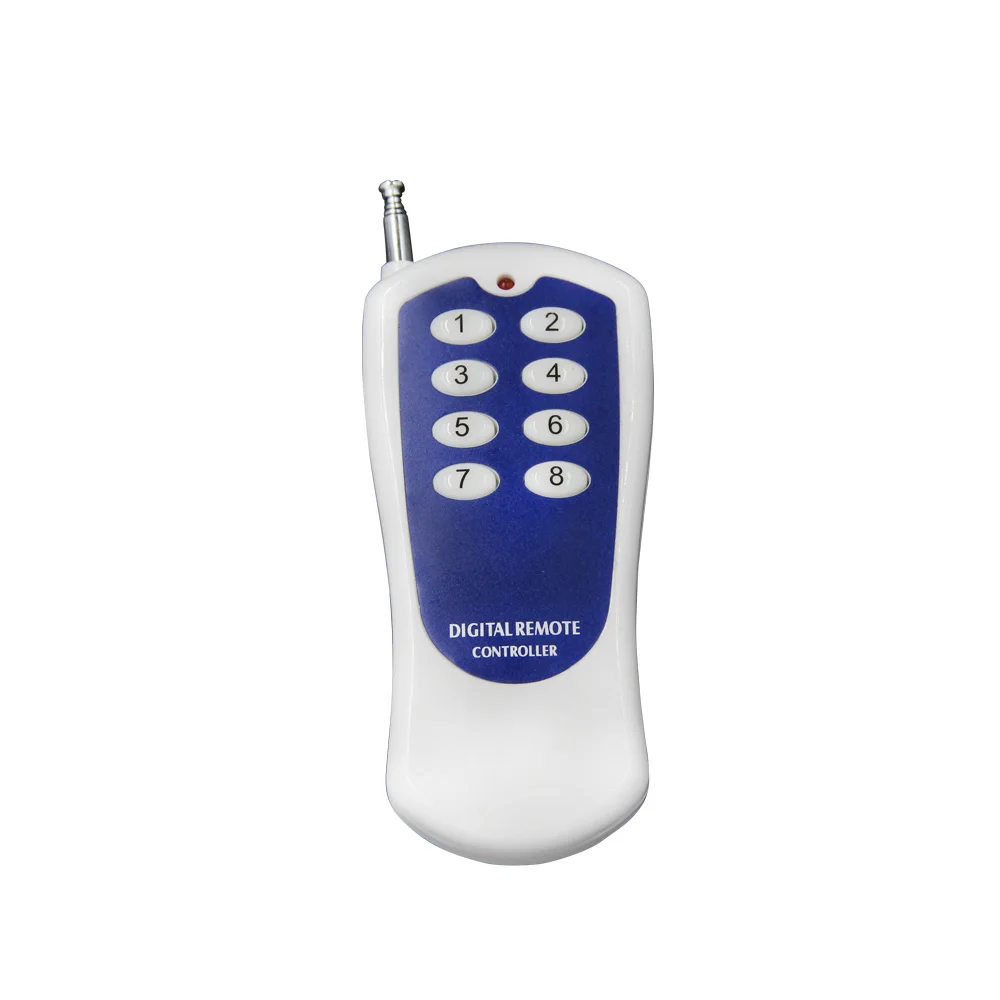

Семь: параметры передатчика

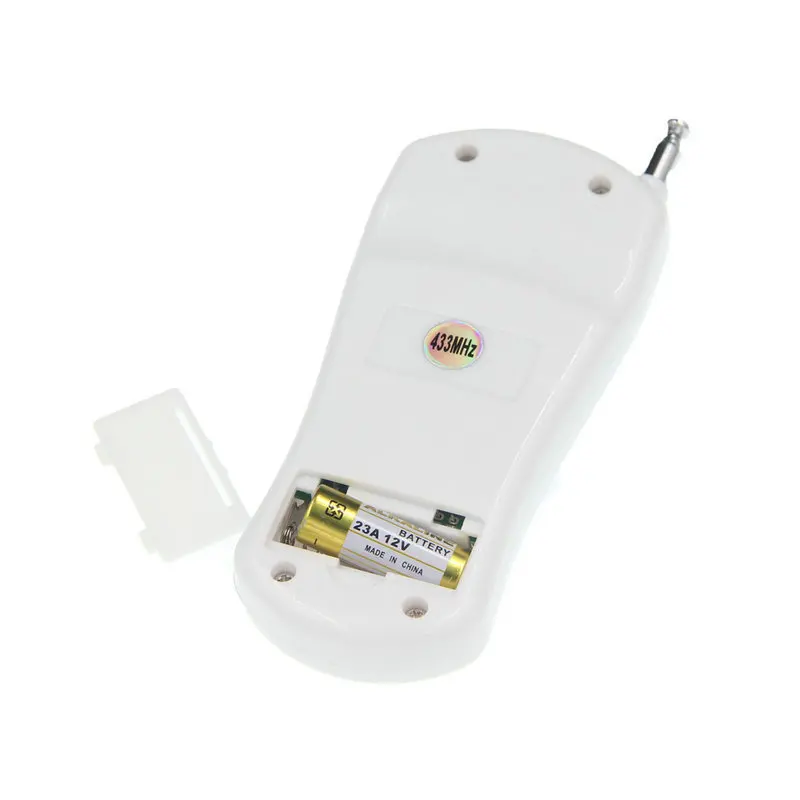

1. Рабочее напряжение: 12 В (1 шт. 23A батареи) напоминание: аккумулятор не входит в комплект поставки

2. Рабочий ток: ≤ 10 мА

3. Рабочая частота: 315 МГц/433 МГц

4. Мощность передачи: 12 мВт

5. Отклонение частоты: ≤ ± 75 кГц

6. Размеры: 112*49,8*17 мм

7. Расстояние запуска: 5-500 м (открытая среда)

Расстояние дистанционного управления

Из-за рефракции и отражения процесса передачи радиосигнала будут образовываться некоторые мертвые зоны и нестабильные зоны, расстояние передачи беспроводного пульта дистанционного управления будет отличаться в различных условиях приема и отправки. Основные факторы, влияющие на расстояние дистанционного управления: достаточно ли мощности пульта дистанционного управления, высота пульта дистанционного управления до земли, направление антенны, есть ли препятствия в середине, погодные условия, есть ли коканальные помехи, Есть ли помехи, производящие электрические приборы вокруг, и чувствительность приемника, место установки и многое другое! Поэтому фактическое расстояние должно быть на практике! Пожалуйста, обратите внимание на этот момент перед покупкой, чтобы избежать ненужных проблем!

Восемь: инструкции по упаковке
