Многоканальный беспроводной пульт дистанционного управления, переключатель для освесветильник выставочного зала, приемный модуль, 12 В, 24 В постоянного тока

Теплое напоминание: Все товары в этом магазине поставляются без инструкций. Пульт дистанционного управления был подобран перед поставкой и не нужно сопрягать. Информация о продукте содержит простые схемы для справки. Пожалуйста, не делайте фотографии для запутанных друзей!

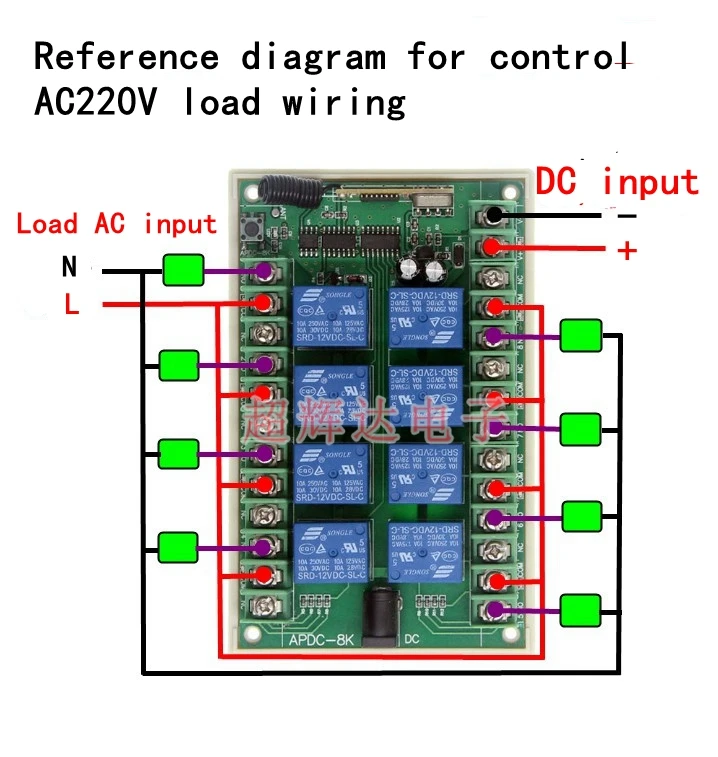

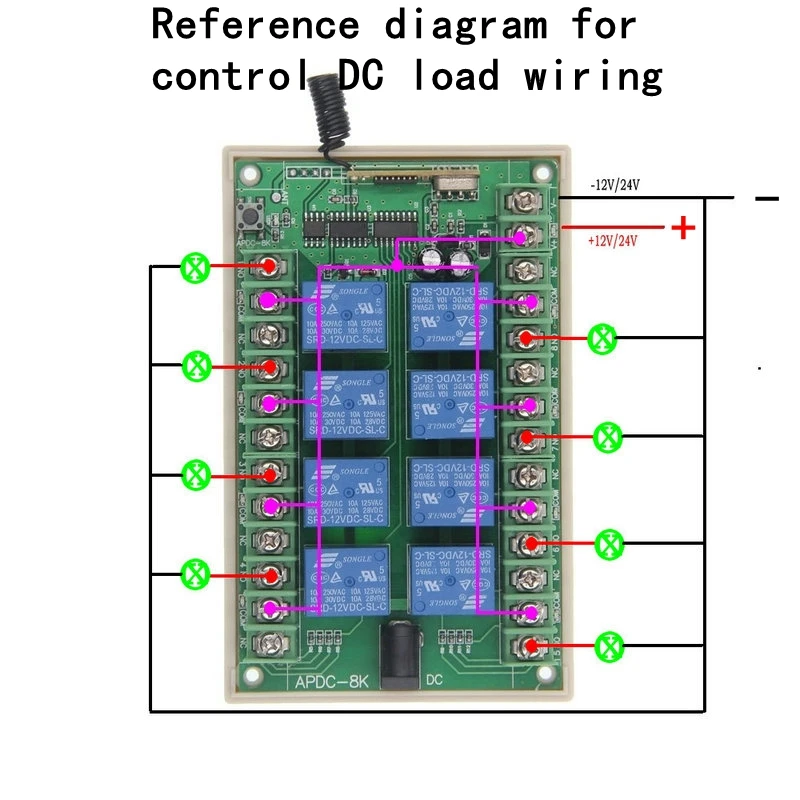

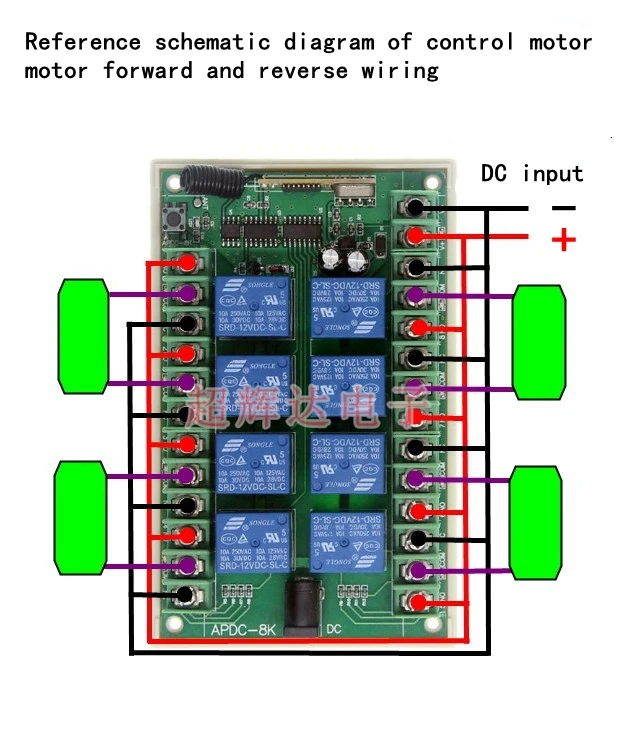

Один: схематическая схема ссылки на проводку продукта

Два: параметры приемника

1. Рабочее напряжение: 12VDC, 24VDC

2. Ток покоя: ≤ 7 мА

3. Рабочая температура: -20 ℃-+ 70 ℃

4. Чувствительность приема: ≥-107dBm

5. Рабочая частота: 315 МГц, 433 МГц

6. Регулируемое напряжение: переменный и постоянный ток опционально

7. Выходной ток: ≤ 5A

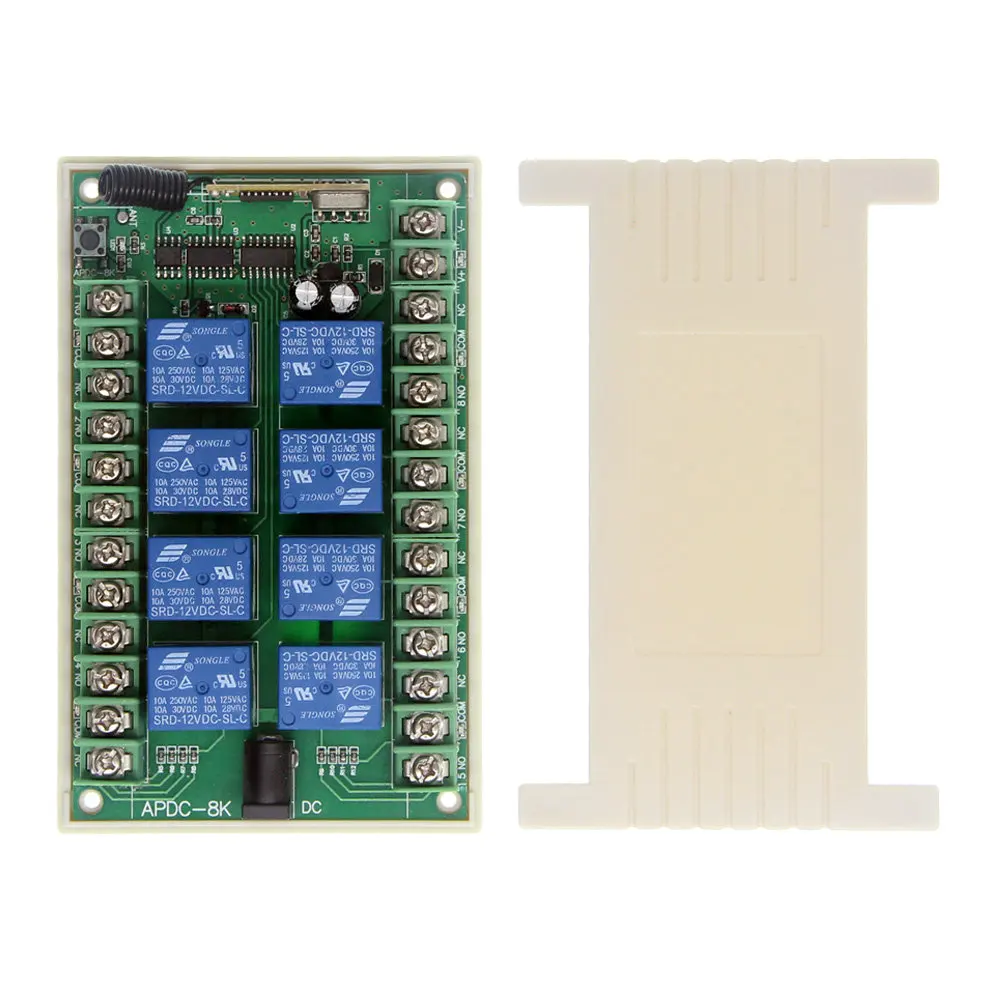

8. Размер печатной платы: 120 мм ⅹ 72 мм ⅹ 19 мм

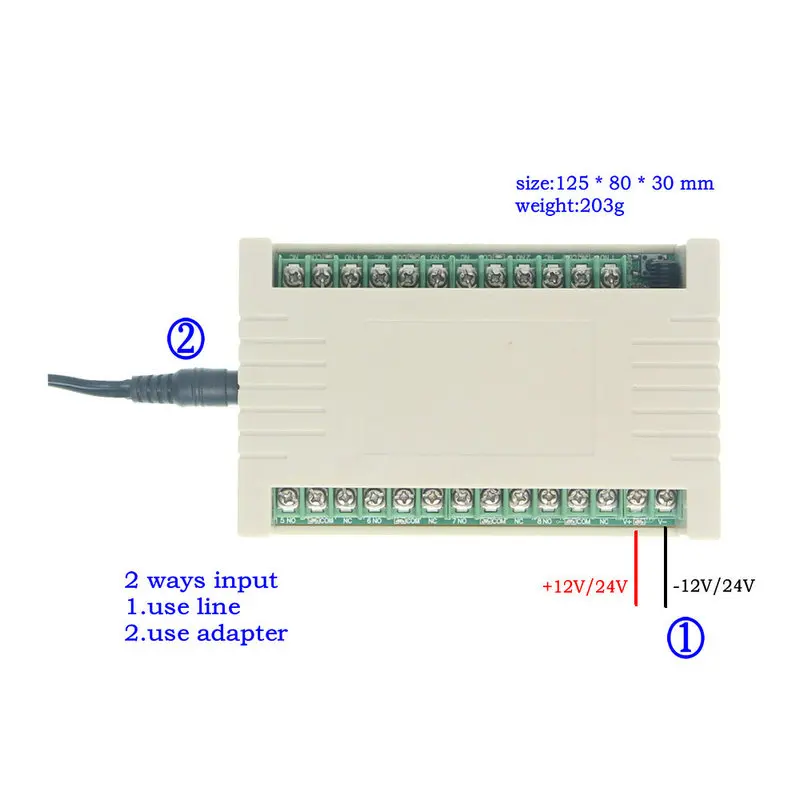

9. Размер корпуса: 126мм ⅹ 80мм ⅹ 30 мм

Три: рабочий метод

Четыре режима работы: самоблокировка сигнала, Блокировка сигнала, неблокировка сигнала, самоблокировка сигнала и неблокирование сосуществования

1. Самоблокировка сигнала: Нажмите 1-ю кнопку дистанционного управления, чтобы узнать

2. Пробежка сигнала: нажмите 2-ю кнопку на пульте дистанционного управления, чтобы узнать

3. Блокировка сигнала: Нажмите 4-ю кнопку на пульте дистанционного управления, чтобы узнать

4. Сосуществование сигнала 1 ~ 4 самоблокировка и 5 ~ 8 пробежка: Нажмите 8 клавиш дистанционного управления, чтобы узнать

Четыре: Метод вывода

1. Самоблокировка сигнала

Нажмите на номер. 1 кнопка дистанционного управления, реле соответствует номеру. 1 Кнопка вытягивается и удерживается, затем нажмите кнопку No. 1 кнопка, номер. 1 реле Отключено; Нажмите кнопку No. 2 кнопки дистанционного управления, номер. 2 кнопки соответствуют реле тянуть и удерживать, И затем нажмите № 2, нажмите клавишу, реле No. 2 Отключено; 3 ~ 8 клавиш будут работать в этом цикле.

2. Сигнал не заблокирован

Нажмите и удерживайте номер. 1 кнопка дистанционного управления, реле соответствует номеру. 1 кнопка будет тянуть, и реле будет отключено, когда вы отпускаете, нажмите кнопку No. 2 кнопки, и реле, соответствующее No. 2 кнопки будут тянуть, И он отключится после того, как вы его отпустите; 3 ~ 8 клавиш работают в этом цикле.

3. Блокировка сигнала

Нажмите на номер. 1 кнопка дистанционного управления, соответствующее реле №. 1 Будет всасываться и удерживаться, нажмите на номер. 2 кнопки, номер. 1 реле будет отключено, и реле соответствует No. 2 кнопки будут всасываться и храниться; 3 ~ 8 клавиш будут работать в этом цикле.

4. Сосуществование сигнала 1 ~ 4 каналов самоблокировка и 2 ~ 8 каналов без блокировки

Среди 8 реле, соответствующих пульту дистанционного управления, 1 ~ 4 цепи являются функцией самоблокировки, и 5 ~ 8 цепи являются неблокируемыми.

Примечание:Если вы хотите изменить полученный приемник на другие функции, сначала очистите приемник, а затем выберите требуемую кнопку для повторного кода и обучения.

Пять: метод добавления или удаления передатчика

1. Метод увеличения

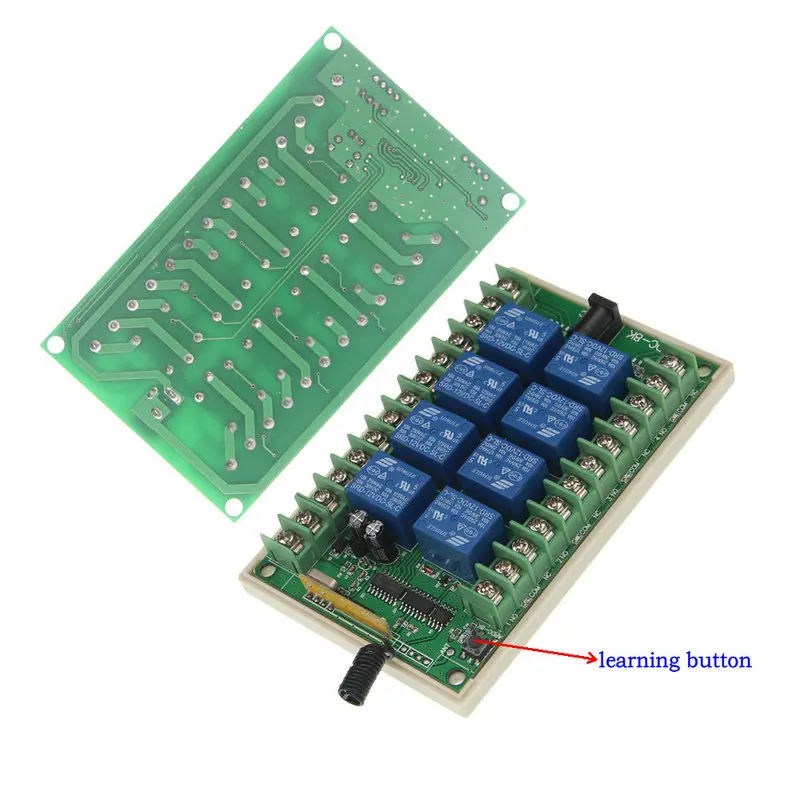

Когда приемник включен, нажмите кнопку обучения на приемнике, отпустите и войдите в состояние обучения после того, как светильник включен; нажмите кнопку на пульте дистанционного управления, чтобы узнать, в соответствии с нужной вам функцией, И индикатор мигает примерно через 1 после того, как приемник получает сигнал, второй указывает на то, что обучение успешно.

2. Метод удаления

Когда приемник включен, нажмите и удерживайте кнопку обучения на приемнике около 8 секунд, пока светильник индикатора не погаснет, указав, что код был успешно очищен. Этот приемник может хранить около 30 пультов дистанционного управления с различными кодами.

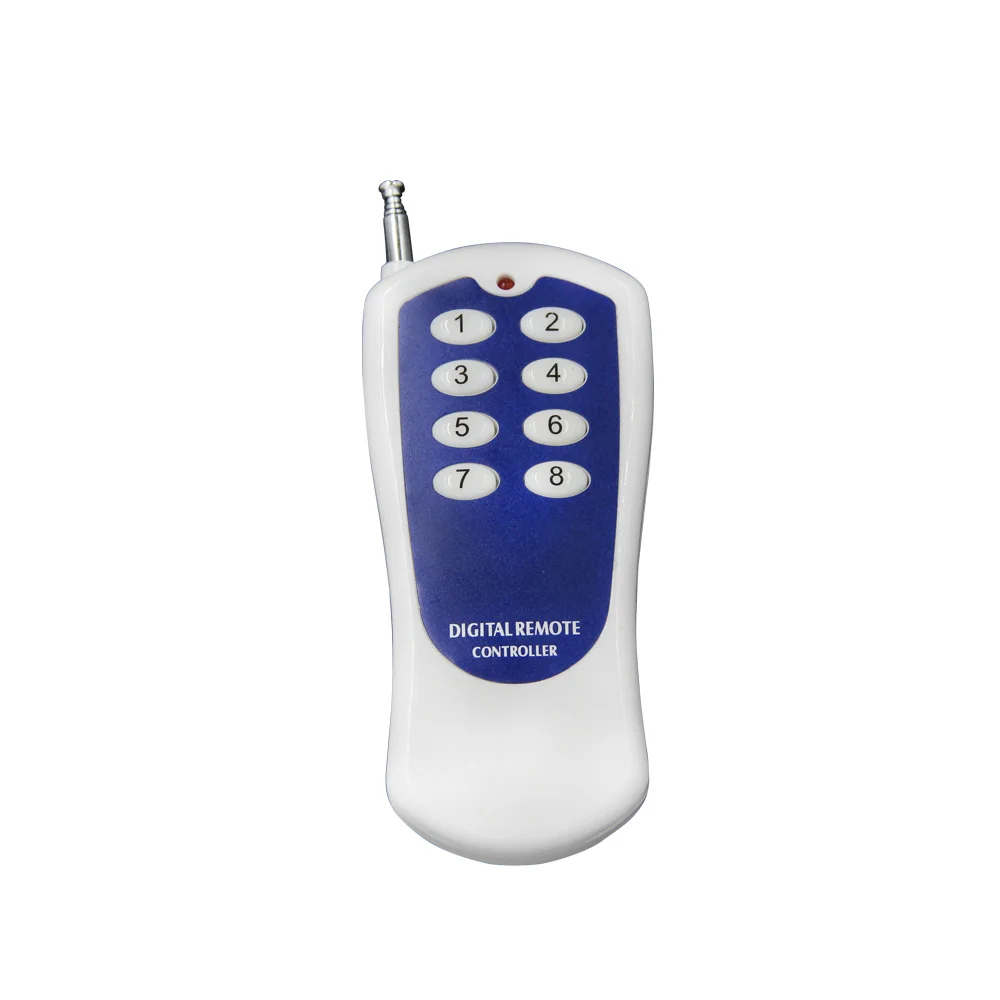

Шесть: параметры передатчика

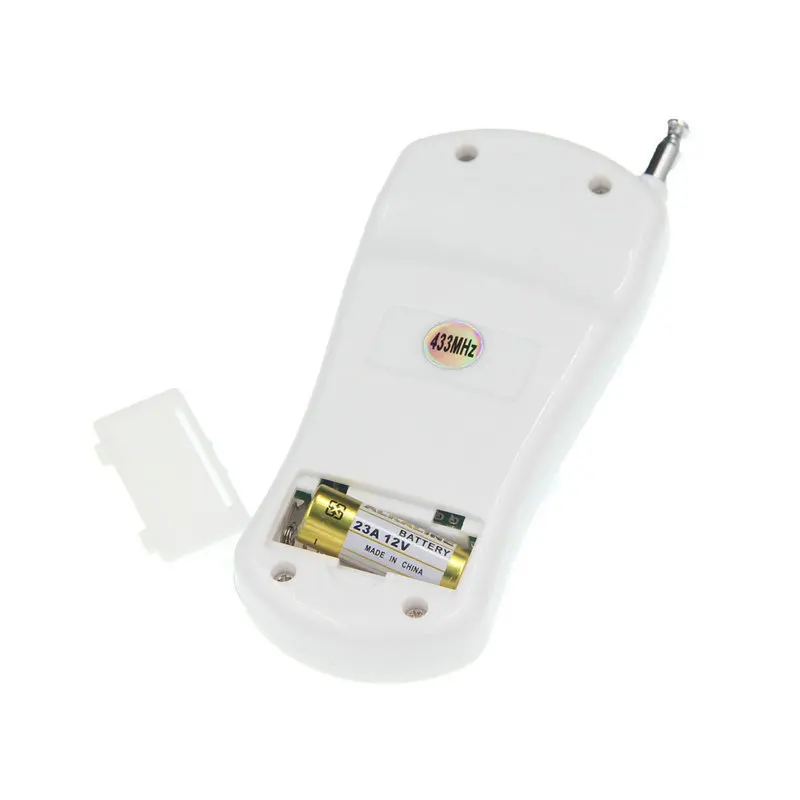

1. Рабочее напряжение: 1 12V 23A батарея(Напоминание: аккумулятор не входит в комплект поставки)

2. Рабочий ток: 30-40 мА;

3. Рабочая частота: 315 МГц/433 МГц

4. Мощность передачи: >20 МВт

5. Расстояние запуска: 5-500 м (Открытый)

6. Отклонение частоты: ± 75 МГц

7. Кодирующий чип: PT2262 (фиксированный код)

8. Сопротивление колебаний: 4,7 м

9. Количество клавиш: 8 клавиш

10. Метод модуляции: ASK

11. Ток покоя: 0uA

12. Объем: 120 мм * 49,8 мм * 18 мм

Семь: о дистанционном управлении

Из-за преломления и отражения во время передачи радиосигналов будут формироваться некоторые мертвые зоны и нестабильные зоны, И расстояние передачи беспроводного пульта дистанционного управления будет отличаться в различных условиях приема и отправки. Основные факторы, влияющие на расстояние дистанционного управления: достаточно ли мощности пульта дистанционного управления, высота пульта дистанционного управления до земли, направление антенны, есть ли препятствия в середине, погодные условия, есть ли коканальные помехи, Есть ли помехи-производящие устройства вокруг, и чувствительность приемника, место установки и многое другое! Поэтому фактическое расстояние должно быть на практике! Пожалуйста, обратите внимание на этот момент перед покупкой, чтобы избежать ненужных проблем!

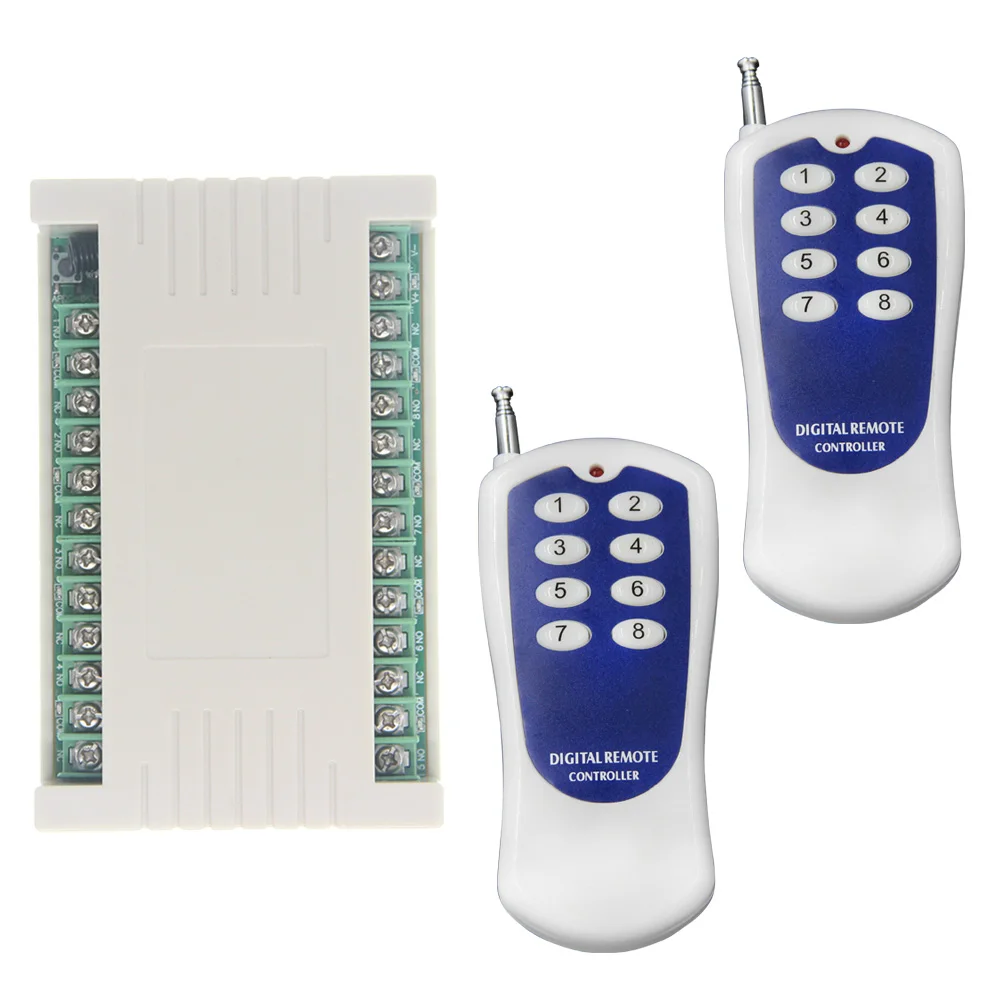

Посылка в комплекте

1 x приемник (с чехол)

1 /2 x передатчик (без батарей внутри)
