DC 12 В 24 V8 беспроводной пульт дистанционного управления Переключатель управления s источник питания двигатель вперед и назад направление лампа доступ Блокировка выключатель

Полезные советы: все товары в нашем магазине поставляются без инструкций. Пульт дистанционного управления был оборудован перед поставкой, и нет необходимости сопрягать его снова. Подробная информация о продукте содержит справочную схему проводки. Пожалуйста, не делайте фотографии запутанных родственников!

Один: Обзор продукта

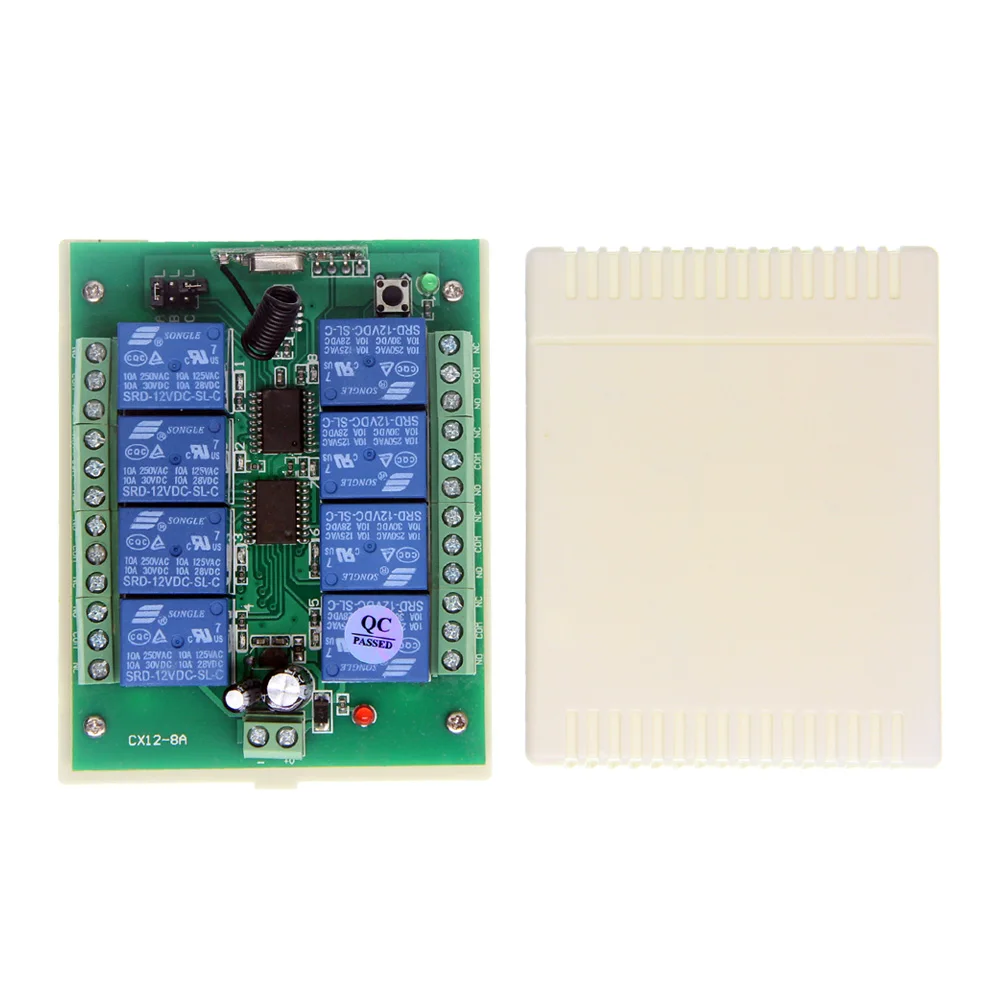

8-канальный беспроводной Интеллектуальный приемный контроллер выводит сигналы переключения для 8 реле, которые могут сделать оборудование контролируемым согласно требованиям переднего и обратного вращения двигателя, включение-выключение переключателя и различные специальные процедуры контроля. Он в основном используется в электрических дверях, окнах, подъемном оборудовании, воротах, лифтах, промышленном контроле и индустрии безопасности. Беспроводной приемный контроллер имеет характеристики высокой конфиденциальности, большой емкости для хранения, стабильной производительности, низкого энергопотребления и простоты в использовании. Не нужно использовать традиционное кодирование перемычки или переключателя циферблата. Он должен только позволить приемному контроллеру получать и хранить беспроводной сигнал, передаваемый пультом дистанционного управления, а затем его можно использовать в качестве полного набора. Если выученный пульт дистанционного управления потерян в процессе использования, просто очистите информацию, хранящуюся в приемном контроллере, потерянный пульт дистанционного управления не сможет дистанционно управлять приемным контроллером. Для того, чтобы вернуть право на использование, владелец должен узнать еще раз перед использованием. Его режимы вывода-самоблокирующийся, не блокирующий, блокирующий и так далее.

Каждая схема приемной платы может иметь максимальный ток 10А и может непосредственно управлять нагрузкой постоянного/переменного тока. Каждое реле имеет набор нормально открытых (нормально замкнутых) контактов. Для того чтобы продлить срок службы приемной платы, компания не рекомендует контролировать нагрузку высокой мощности. При управлении 220 В максимальная управляемая мощность каждой цепи составляет 500 Вт, а при управлении 12 В максимальная управляемая мощность каждой цепи составляет 50 Вт.

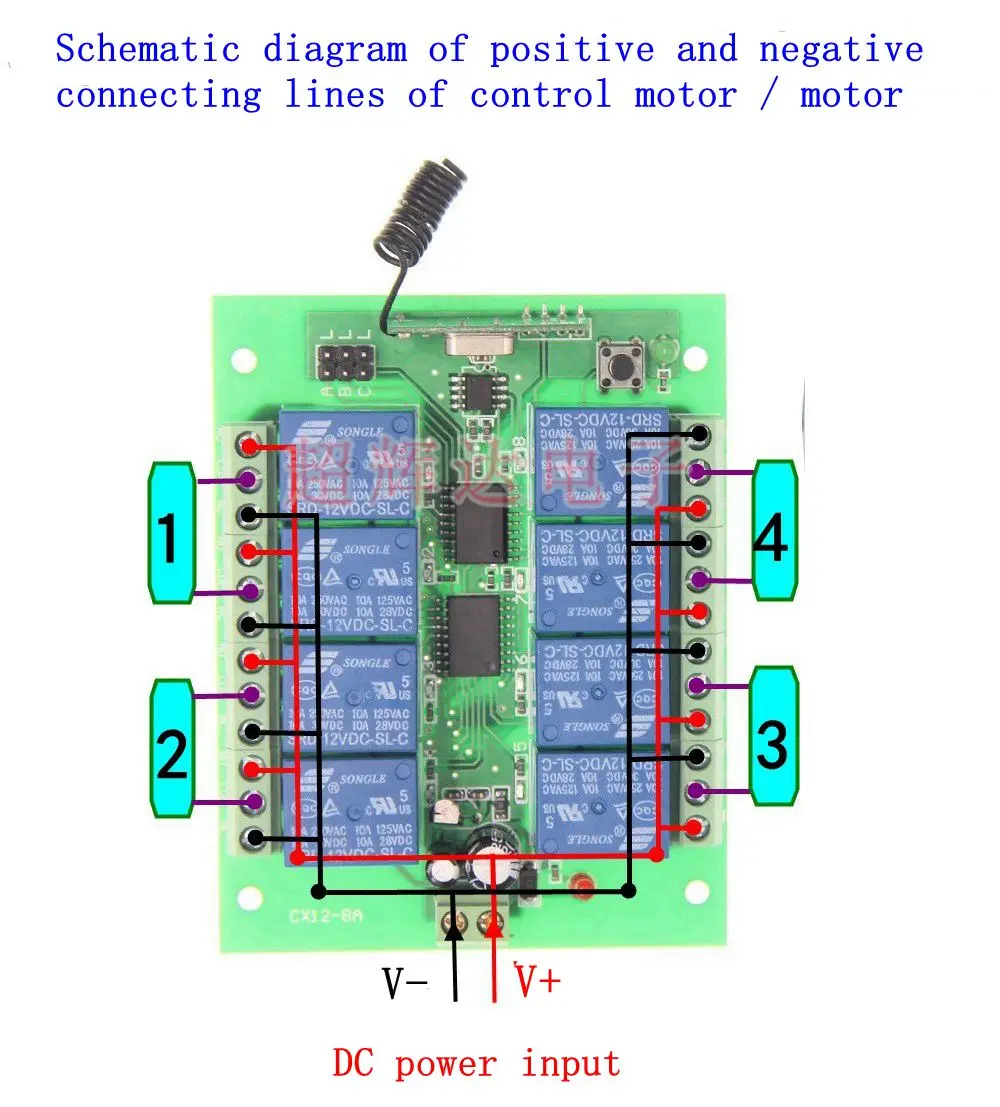

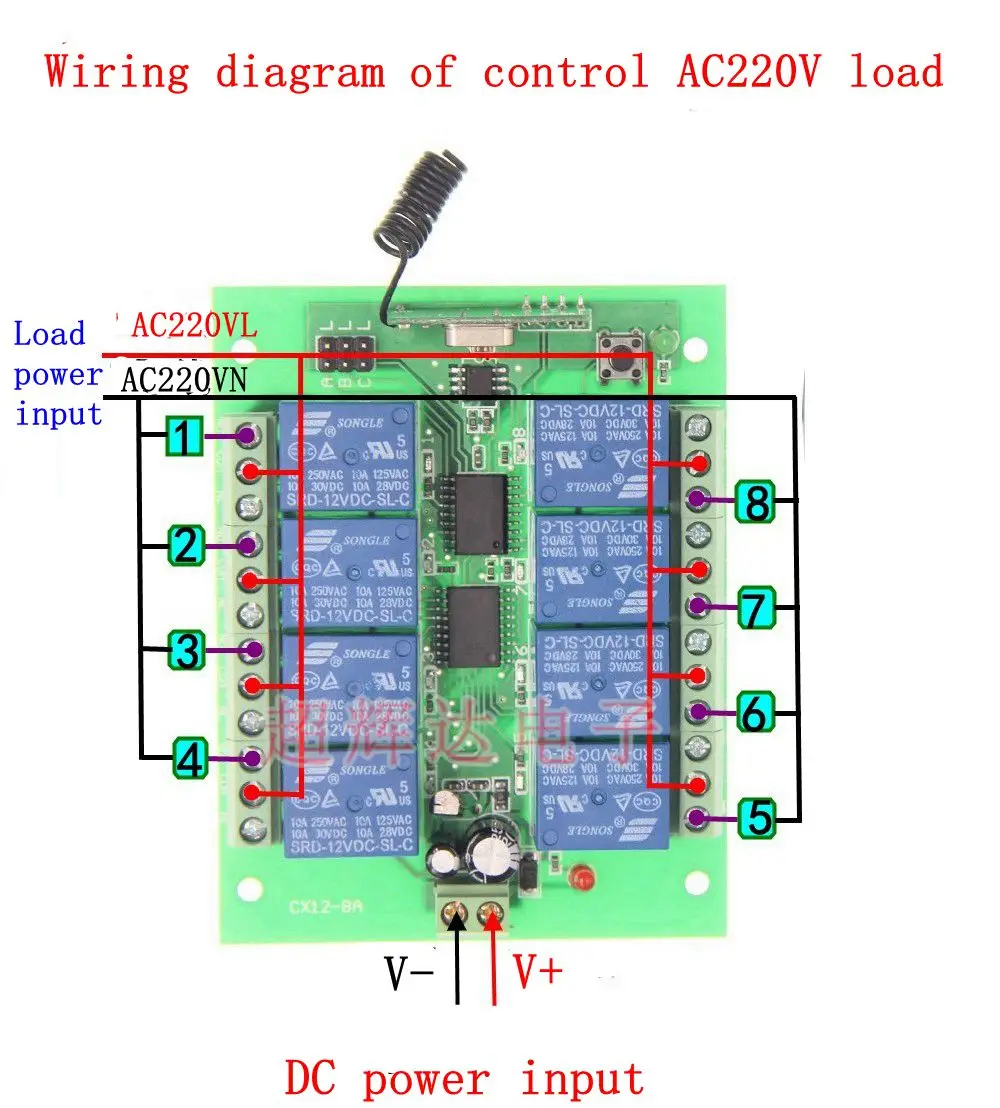

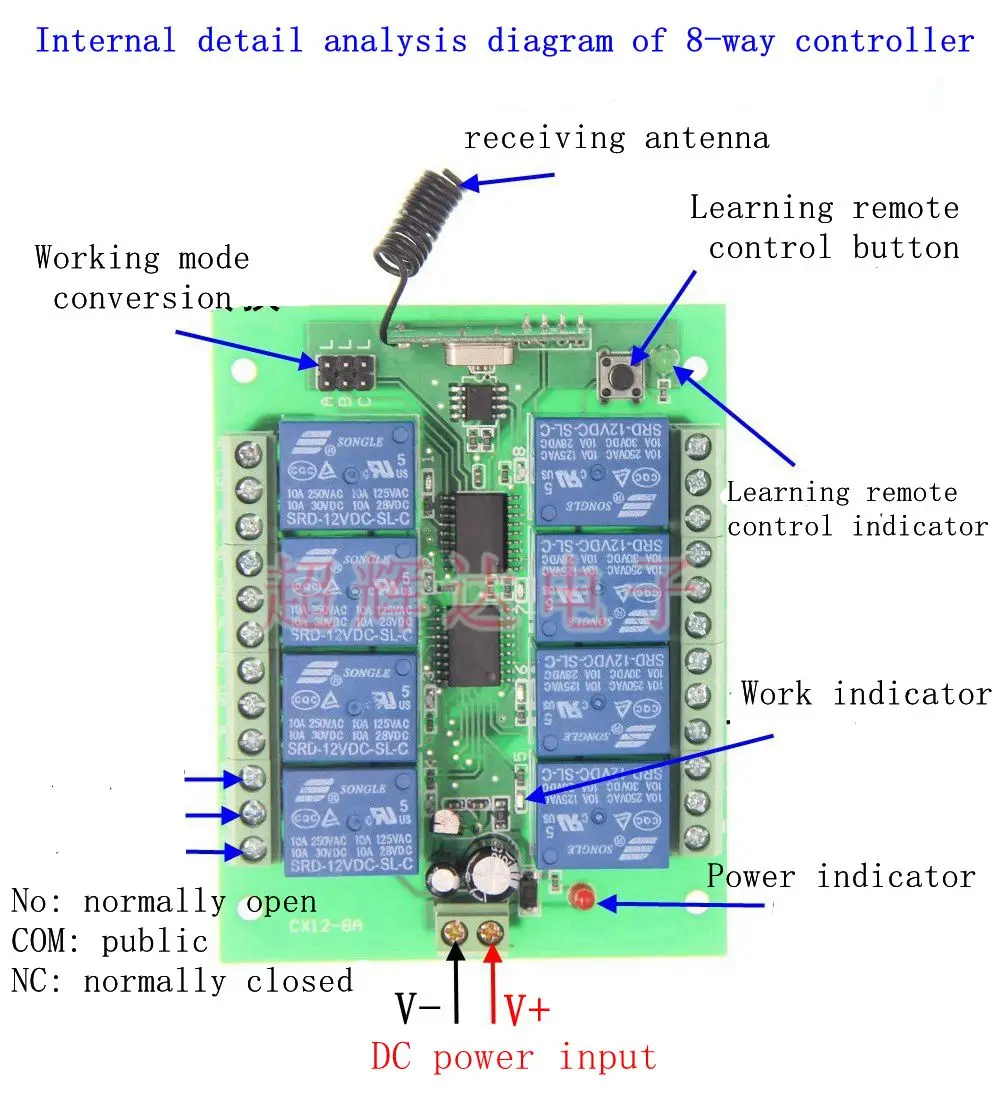

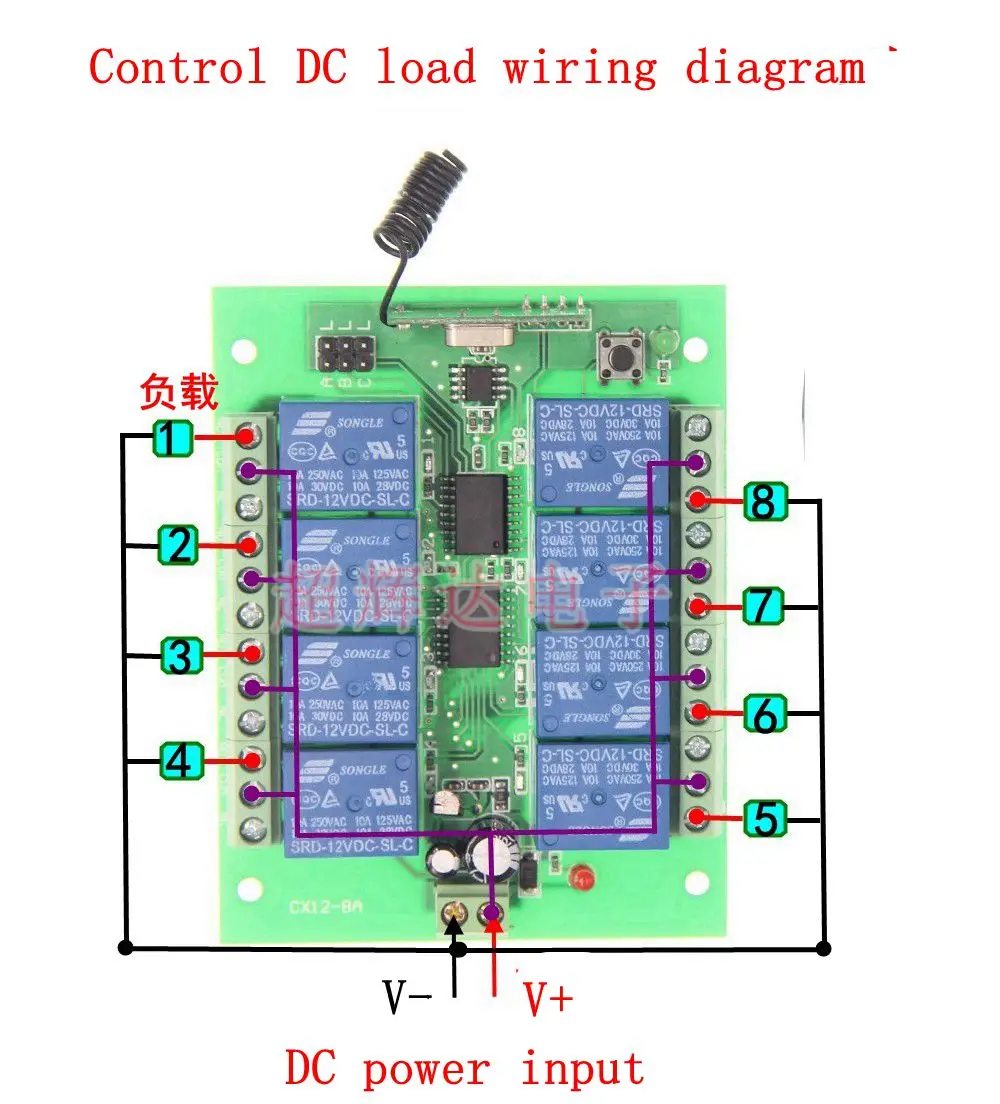

Два: контрольный дисплей проводки приемника

Три: параметры контроллера

1. Рабочее напряжение: 12 В/24 В (выберите напряжение по категориям)

2. Статический рабочий ток: ≤ 6 мА

3. Рабочая температура: -20 ℃-+ 70 ℃

4. Чувствительность приема: ≥-105dBm

5. Рабочая частота: 315 МГц, 433 МГц

6. Выходное напряжение: переменный и постоянный ток опционально

7. Выходной ток: ≤ 10A

8. Размеры: 86,95*92,6*16,4 мм

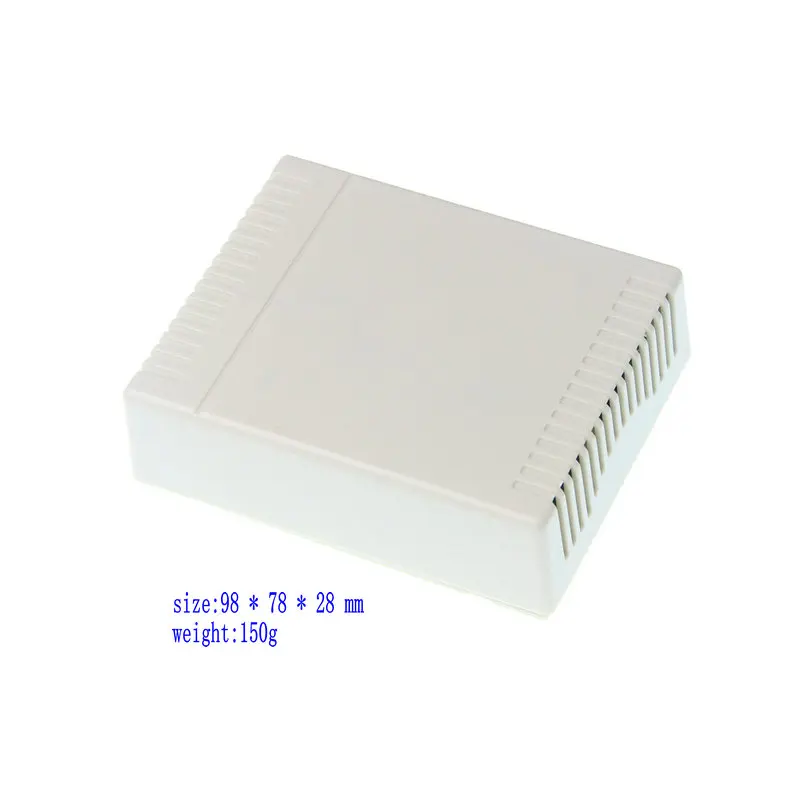

9. С корпусом: 90,2*115*40 мм

Четыре: Преобразование режима работы:

8 способов выбора

1: A, B и C все приостановлены: 1-8 Все блокируются

2: A + L:1-8 все без блокировки

3: B + L: 1-8 Все самоблокирующиеся

4: C + L: 1-4 без блокировки, 5-8 самоблокирующийся

5: A + B + L: 1-4 самоблокирующийся, 5-8 Блокировка

6: B + C + L: 1-4 без блокировки, 5-8 Блокировка

7: A + C + L: 1-2 без блокировки, 3-6 самоблокировка, 7-8 Блокировка

8: A + B + C + L: 1-2 без блокировки, 3-4 самоблокирующийся, 5-8 Блокировка

Пять: Объяснение значения самоблокировки/блокировки

1. Самоблокировка сигнала

Нажмите на пульт дистанционного управления No. 1 ключ, реле соответствует номеру. 1 Кнопка вытягивается и удерживается, а затем нажимается на номер. 1 ключ, номер. 1 реле Отключено; Нажмите на пульт дистанционного управления No. 2 ключа, номер. 2 ключа соответствует реле тяги и удержания, И затем нажмите № 2, нажмите клавишу, реле No. 2 Отключено; 3 ~ 8 клавиш будут работать в этом цикле.

2. Сигнал не заблокирован

Нажмите и удерживайте кнопку No. 1 пульта дистанционного управления, реле, соответствующее кнопке No. 1, будет тянуть, и реле будет отключено после освобождения. Нажмите кнопку No. 2, и реле, соответствующее кнопке No. 2, потянется, и оно будет отключено после освобождения; Работа в этом цикле.

3. Блокировка сигнала

Нажмите на номер. 1 кнопка дистанционного управления, соответствующее реле №. 1 Будет всасываться и удерживаться, нажмите на номер. 2 кнопки, номер. 1 реле будет отключено, и реле соответствует No. 2 кнопки будут всасываться и удерживаться; 3 ~ 8 клавиш работают в этом цикле.

Шесть: четкий или увеличивающий метод обучения передатчику

1. Чистый метод запуска

Нажмите и удерживайте кнопку выключателя более 5 секунд, мигает зеленый светильник, а затем выключается, указывая, что очистка кодаУспешно.

2. Изучите метод передатчика

Нажмите кнопку обучения, чтобы отпустить его, зеленый светильник включен, а затем нажмите любую клавишу дистанционного управления, чтобы узнать. Зеленый светильник мигает, а затем выключается, чтобы указать, что ключ был изучен, и ключ можно контролировать.

3. Есть индикатор светильник для каждой работы, что удобно для подтверждения выбора.

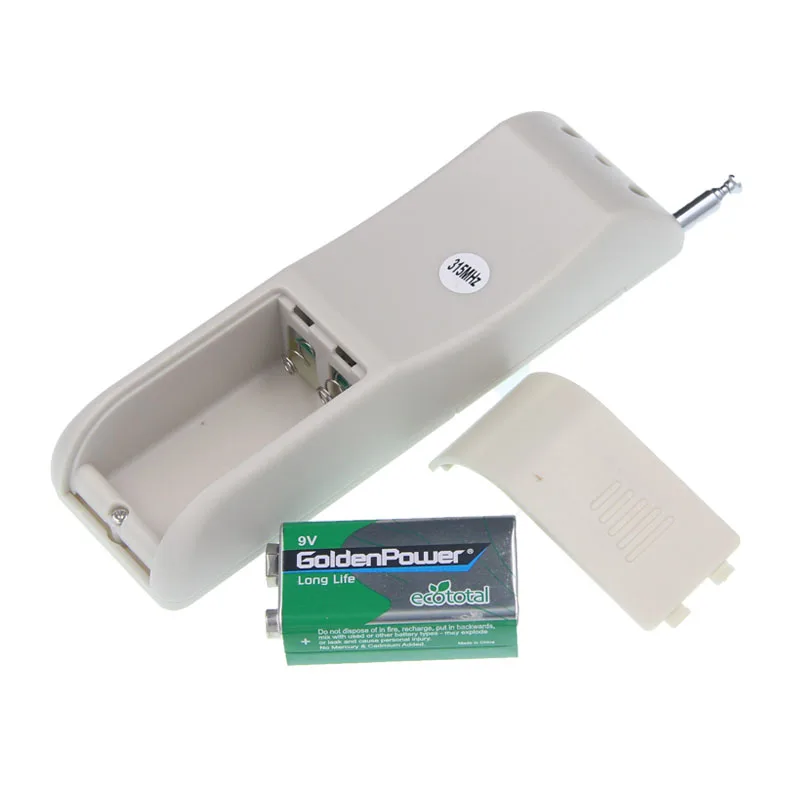

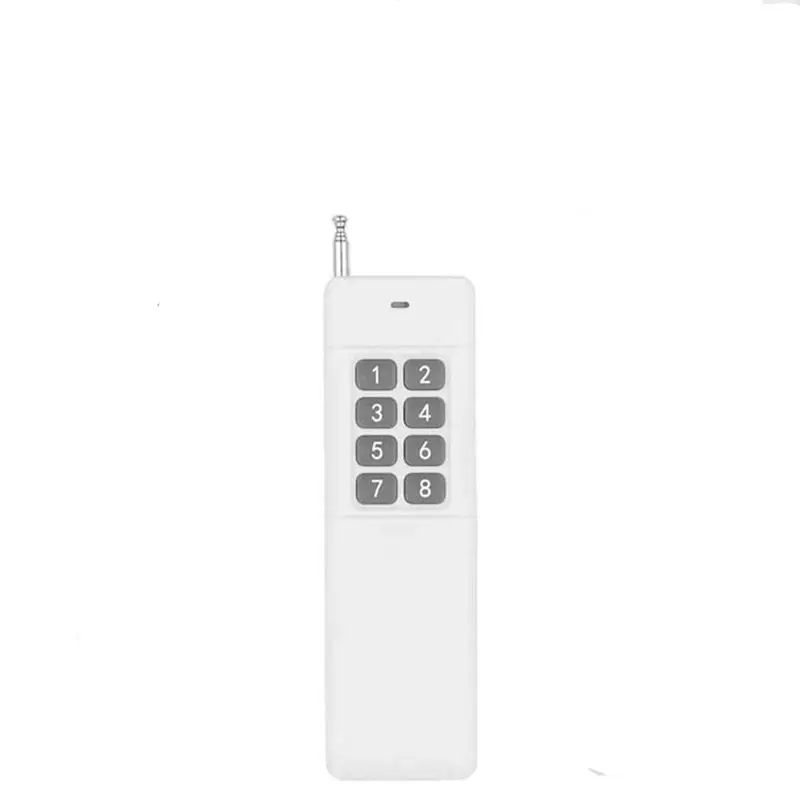

Семь: параметры передатчика

1. Рабочее напряжение: 9 В (одна батарея 23a)

2. Рабочий ток: ≤ 10 мА

3. Рабочая частота: 315 МГц/433 МГц

4. Мощность передачи: 12 мВт

5. Отклонение частоты: ≤ ± 75 кГц

6. Размер: 136*42*25 мм

7. Расстояние запуска: 5-2000 м (открытая среда)

Расстояние дистанционного управления

Поскольку рефракция и отражение в процессе передачи радиосигнала образуют некоторые мертвые зоны и нестабильные регионы, расстояние передачи беспроводного пульта дистанционного управления будет отличаться в различных приемных и передающих средах. Основные факторы, влияющие на расстояние дистанционного управления: достаточно ли мощности на конце пульта дистанционного управления, высота пульта дистанционного управления до земли, направление антенны, есть ли препятствия в середине, погодные условия, есть ли помехи на той же частоте, Есть ли помехи вокруг электрических приборов, чувствительность приемника, положение установки и так далее! Поэтому фактическое расстояние должно основываться на практике! Пожалуйста, обратите внимание на это перед покупкой, чтобы избежать ненужных проблем!

Вопросы, требующие внимания

1. Не работайте в режиме on line, отключите источник питания для работы и используйте его после тестирования.

2. Когда напряжение пульта дистанционного управления недостаточное, пожалуйста, своевременно Замените батарею (когда напряжение батареи дистанционного управления недостаточное, расстояние между пультом дистанционного управления обычно короче).

3. При использовании беспроводных электронных продуктов, мы должны обратить внимание, чтобы избежать металлических масок, большого электронного оборудования, электромагнитных полей и других сильных источников помех, чтобы избежать короткого расстояния между пультом дистанционного управления и приемником или невозможности нормально работать.

4. Не используйте этот электронный продукт аномально. Ненормальное использование уменьшит производительность и срок службы продукта и повредит продукт в серьезных случаях, что также принесет скрытую опасность для вашей безопасности.

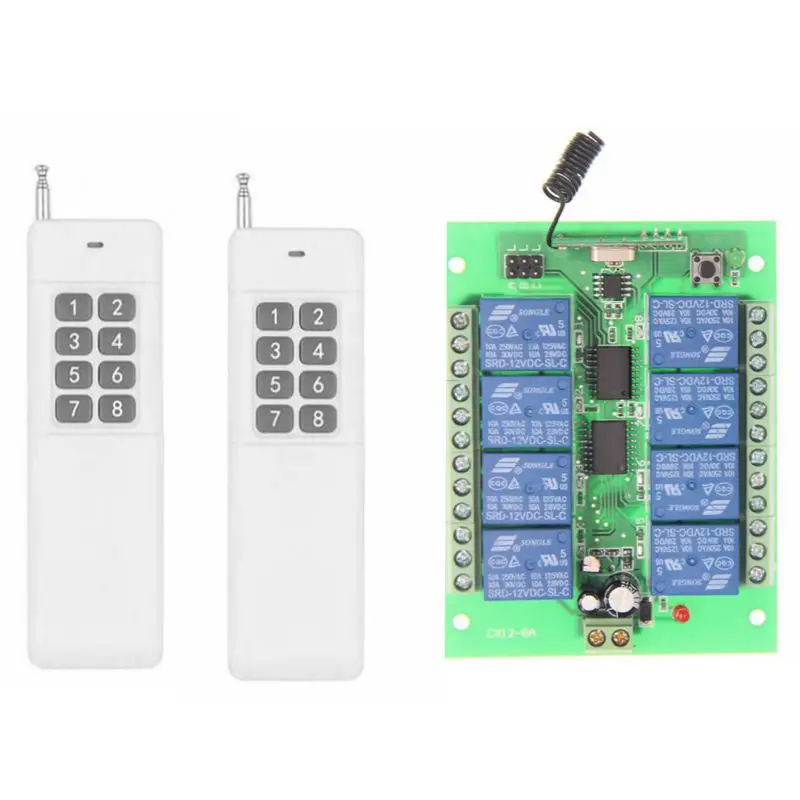

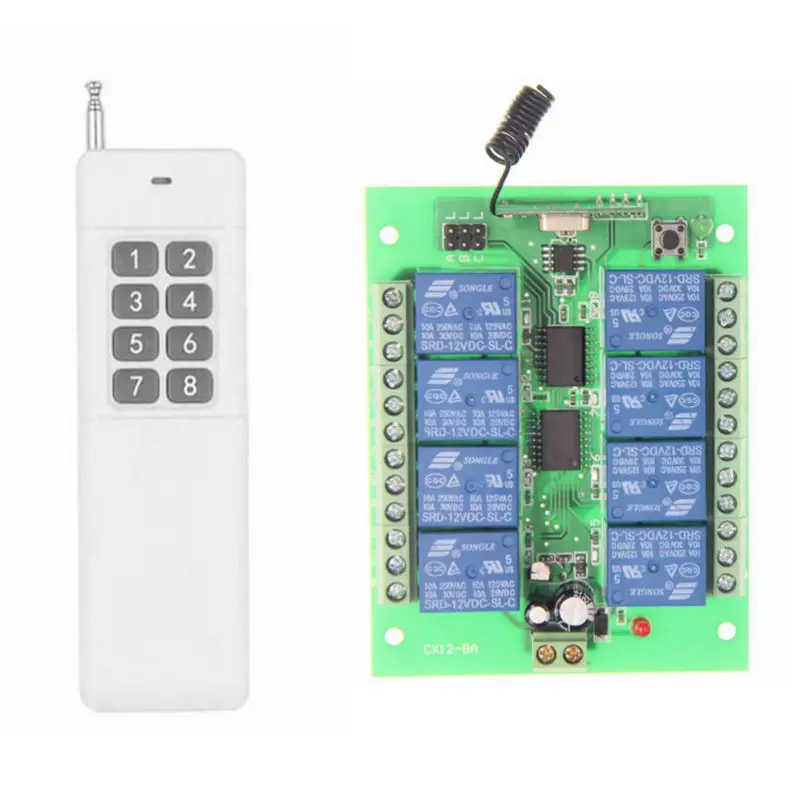

Восемь: посылка входит в комплект

1 x приемник (с чехол)

1 /2 x передатчик (без батарей внутри)
