Хорошие новости:У нас есть склады в некоторых странах, проверяем как сильфоны

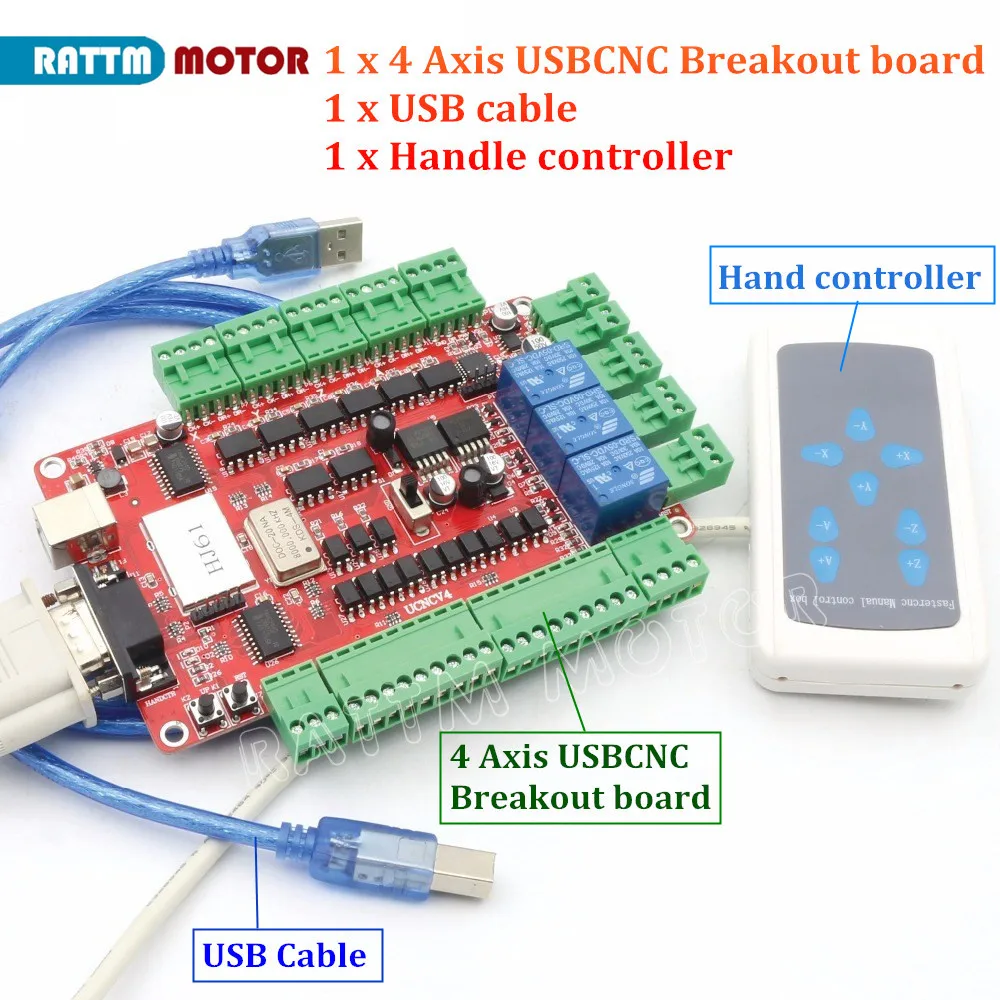

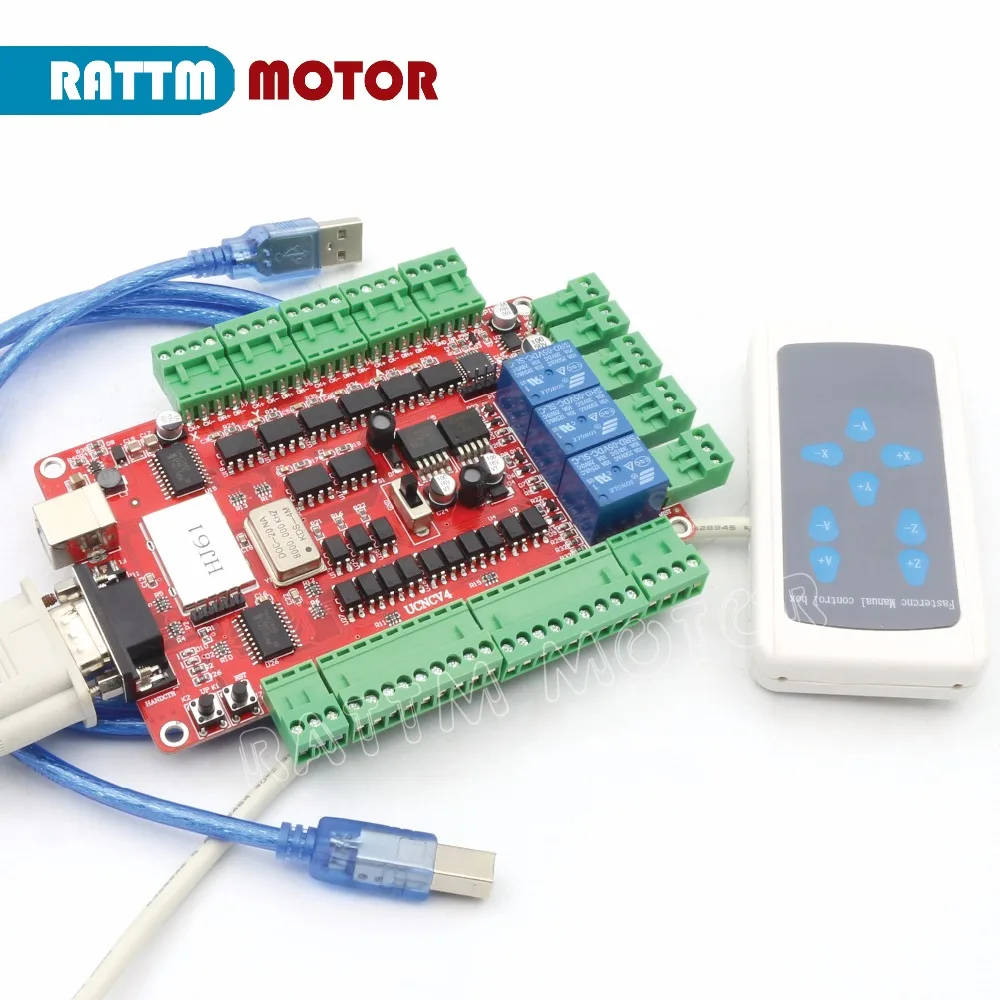

Посылка:
1 x 4-осевая коммутационная плата USBCNC
1 х ручной контроллер
1 х USB кабель
Руководство пользователя на английском языке будет отправлено по электронной почте.
Настройка Видео:Https://youtu.be/4WstI8lzko8
Руководство на английском языке:Https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing
1. Краткое описание продукции
USBCNCV4.0-это высокопроизводительный контроллер движения, который основан на программном обеспечении USBCNC, система может завершить преобразование с G-кода для подключения сигнала управления движением драйвера шагового двигателя, не требуя какого-либо дополнительного оборудования и программного обеспечения. Эта карта управления совместима с большинством шаговых драйверов и сервоприводов, это идеальный контроллер вместо параллельной интерфейсной платы Mach3.
2. Требования к компьютерной системеМинимальная конфигурация:
1) ЦП: 1 ГГц
2) память: 512 Мб
3) 500 МБ свободного места на диске
4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше
5) интерфейс USB 2,0
6) чистая рамка 3.5SP1
Рекомендуемая конфигурация:
1) ЦП: 2 ГГц dikaryon
2) Память: 2 Гб;
3) 1 ГБ свободного места на диске
4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше
5) интерфейс USB 2,0
6) чистая рамка 3.5SP1

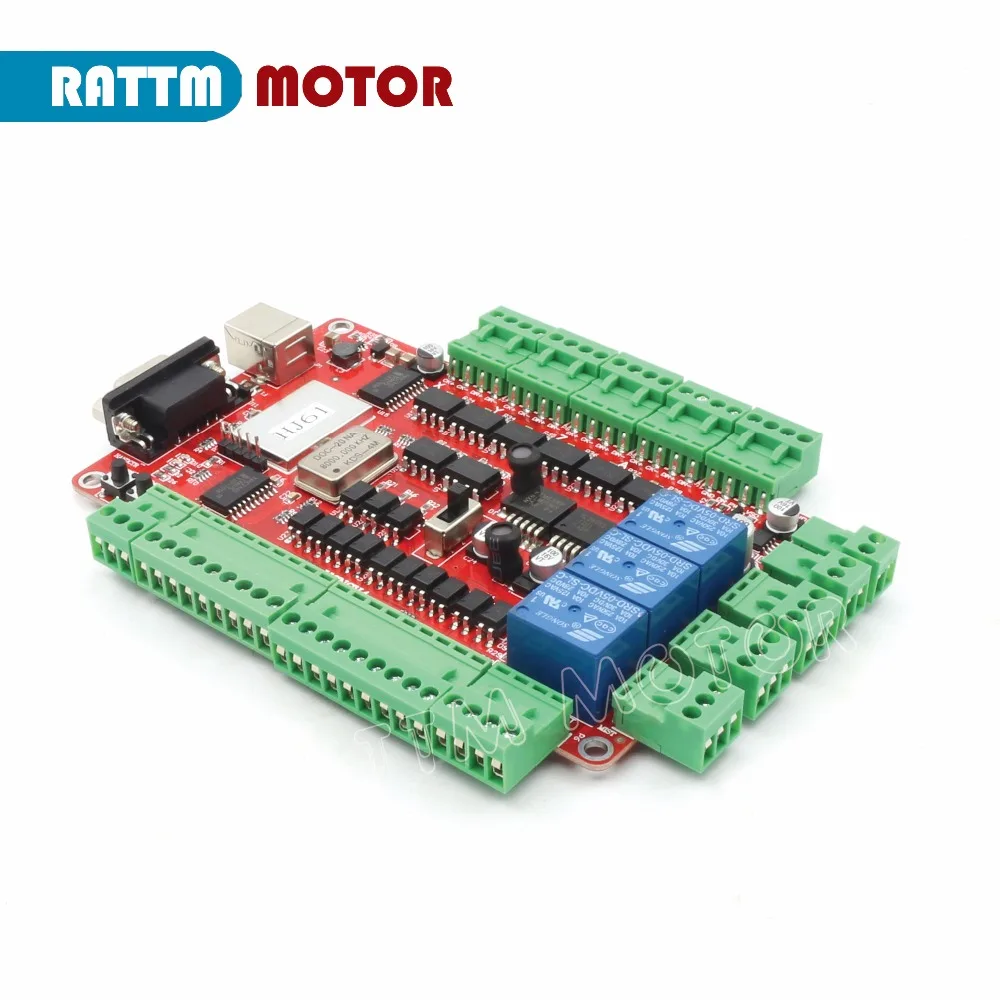

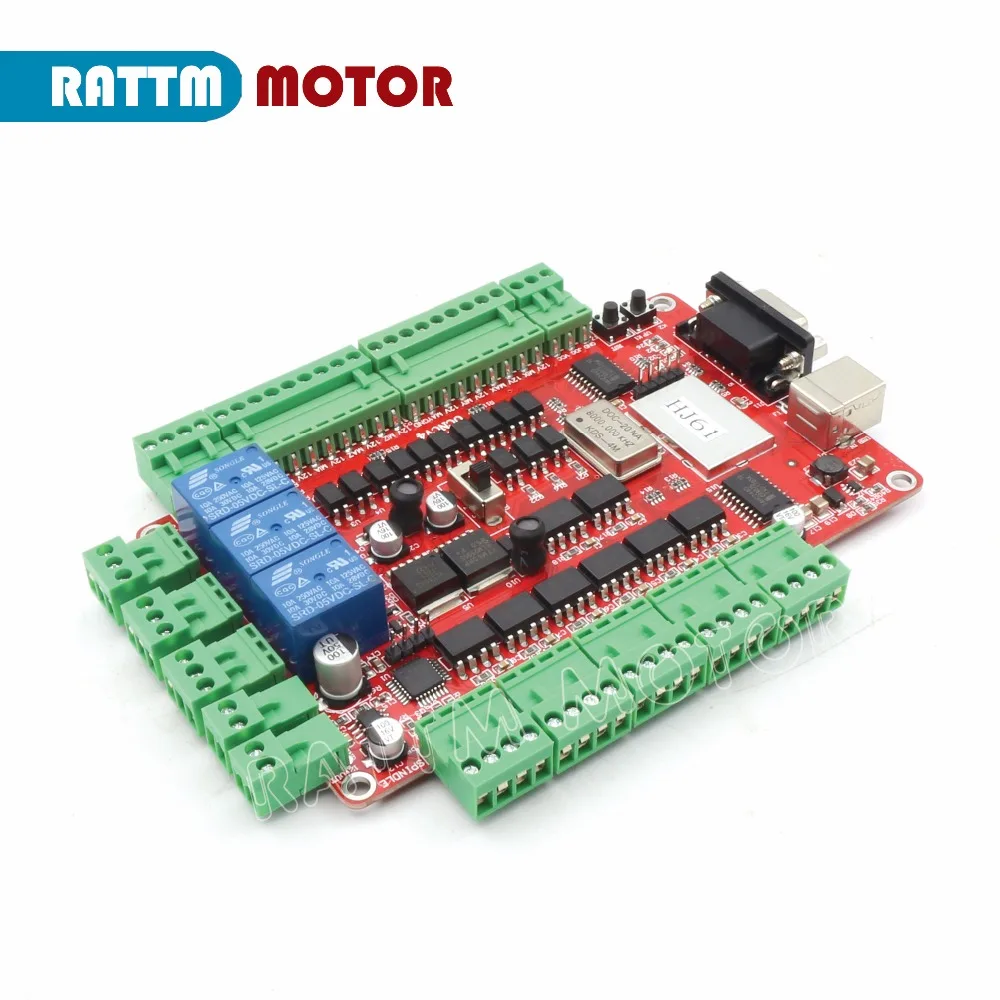

3. Внешний вид и размер продукции

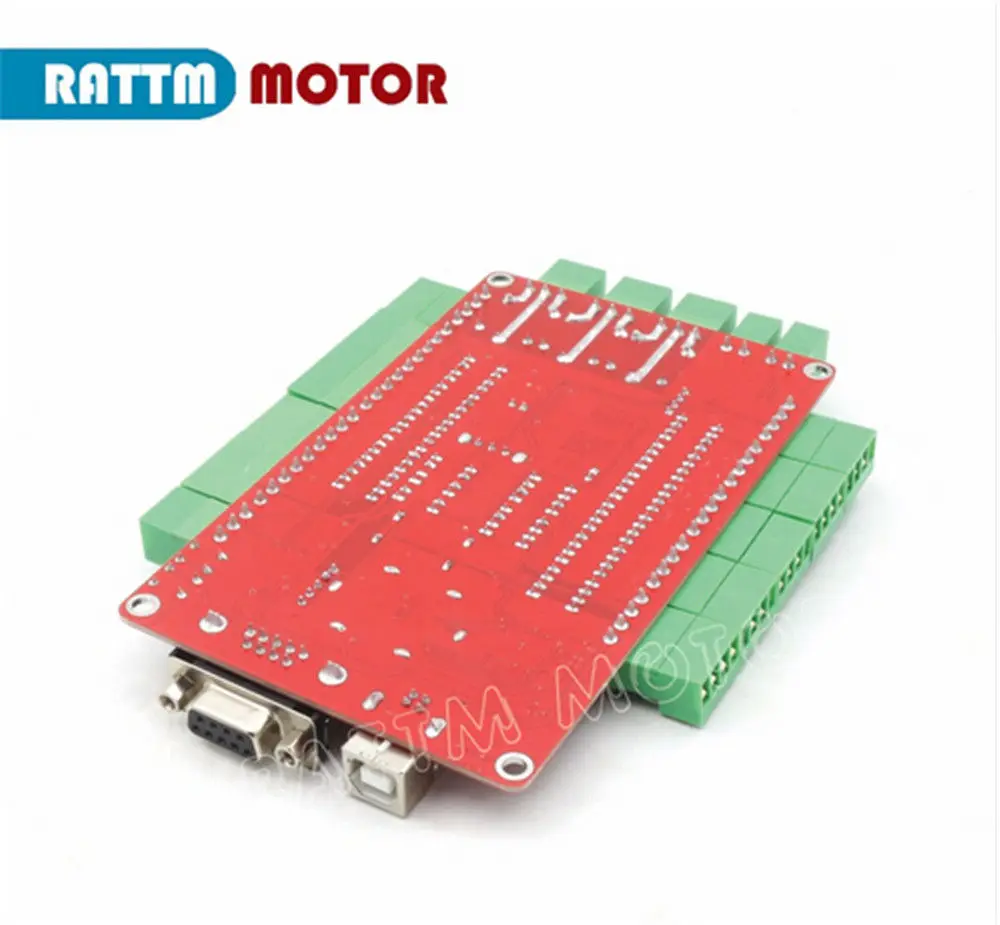

1. После пересмотра версия V4 с использованием Красной печатной платы, размер печатной платы составляет 135,3*82,5 мм.;
2. Передняя часть узкого края помещена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, напрямую извлекаемых из панели чехла;
3. Обратная сторона узкой кромки-это интерфейс ввода и вывода питания и 3 релейных выходных интерфейса; Реле обладает сильным источником помех, реле находится вдали от конструкции основного чипа управления, это способствует стабильности платы;
4. Одна из двух широких сторон-шаговый двигатель и основной выход сигнала axiscontrol;
5. Другой стороной с двух широких сторон является Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другой простой и удобный режим подключения бокового выхода;
6. Модуль питания 5 В и 12 В, компактная независимость, безопасность, стабильность;
7. Внешнее обеспечение стабильности системы эффективно работает с кристально активным и основным щитком чипа управления;
8. Пожалуйста, обратите внимание, что программное обеспечение USBCNC, а не mach3!
4. Подробное описание функций
А. Входное напряжение карты: 15 ~ 36 В;
Б. Предельное рабочее напряжение порта: 12 В;
C. Выходное напряжение сигнала управления шаговым двигателем: 5 В;
Д. Напряжение внешнего источника питания: 12 В;
Примечание: Маркировка 15 ~ 36 В постоянного тока-это входной интерфейс, маркировка 12 В-выходной интерфейс, нельзя неправильно подключить.
5. Функция и определение каждого модуля
A) USB-интерфейс, подключение к компьютеру через USB-порт через этот интерфейс, вы можете использовать программное обеспечение usbcnc для управления этой платой, этот USB-интерфейс представляет собой интерфейс square B, используйте соединительный кабель USB2.0 с экранированием и магнитом длиной не более 2 метров.
B) интерфейс ручного блока управления, внешний блок ручного управления может использовать этот интерфейс для доступа к системе, интерфейс стандартной формы DB9, его определение как показано в следующей таблице.
Таблица 4-1 определение интерфейса ручного управления
C) индикатор питания, как показано на рисунке, вышеуказанный индикатор D10-это передний индикатор питания USB, светильник катор загорается после подключения USB-порта к компьютеру, d2 внизу находится задний индикатор питания, светильник также загорается, когда плата работает с доступом к питанию.
D) Кнопка обновления прошивки платы и кнопка сброса RST, прошивка обновлена, поэтому кнопку обновления не нужно использовать, кнопка сброса используется при перезапуске из-за неисправности платы.
E) интерфейс ручного управления скоростью, режим подключения проводки, как показано на следующем рисунке.
F) предельный входной интерфейс. Определения предельных интерфейсов перечислены в следующей таблице
Таблица 4-2 определение предельного интерфейса
Концевой выключатель, как показано на рис. 1-8 ~ рис. 1-10
G) переключатель управления шпинделем, как показано на рисунке 1-6, переключатель переключается в положение S1 для управления скоростью шпинделя; Положение переключателя переключается снизу для реле тумана управления выходом.
H) Интерфейс внешней паузы и сброса; 2-футовый переключатель подключения паузы, 2-футовый переключатель сброса подключения.
I) Программный релейный выход управления туманом, выход настроек программного обеспечения с маркировкой 3, определяется сверху вниз, 3 футаNC,Нет,COM.
J) Программный релейный выход управления потоком, выход помечен 2 в настройках программного обеспечения, определяется сверху вниз, 3 футаNC,Нет,COM.
K) Программный выход реле управления шпинделем, выход помечен 1 в настройках программного обеспечения, определяется сверху вниз, 3 футаNC,Нет,COM.
L) Рабочая Входная мощность платы, уровни выше отрицательных ниже, как подписана плата, пожалуйста, обратите внимание на вход 15 ~ 36 В постоянного тока, перенапряжение или обратное подключение могут повредить плату.
M) выходной интерфейс 12 В. Как указано на плате, GND is -, 12V is +.
N) выходной интерфейс управления шпинделем: определения поворота GND DIR PWM2 12 В, соответственно земля, выход сигнала направления, выход сигнала управления скоростью шпинделя 0 ~ 10 В, выход 12 В.
O) выход сигнала управления шаговым двигателем, определение: CK + \ CK-\ DIR + \ DIR-, соответственно-положительный импульс, отрицательный импульс, положительное направление, отрицательное направление, плата использует общий метод подключения анода, поэтому CK + и DIR + связаны вместе для контакта с 5 В на плате, эта плата не поддерживает метод подключения с общим катодом, Конкретные методы подключения см. Рис. 1-11. Эта плата не содержит включения управления, теперь большинство драйверов на рынке не должны подключаться к сигналу EN и напрямую работать регулярно по умолчанию.
P) выход сигнала управления шаговым двигателем по оси Z, определение CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий метод катодного подключения.
В) выход сигнала управления шаговым двигателем по оси Y, определение-CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий метод катодного подключения.
R) выход сигнала управления шаговым двигателем по оси X, определение-CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий метод катодного подключения.
-
Frequency20Khz
-
Item4 Axis USBCNC controller
-
PortUSB port
-
Size13.53x8.25CM
-
Weight0.45kgs
-
Вес логистики0.750
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер моделиUSBCNCV4.0
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)20
-
Размер логистики - длина (см)45
-
Размер логистики - ширина (см)23
-
СертификацияЕвропейский сертификат соответствия
-
Тип двигателяШаговый двигатель
