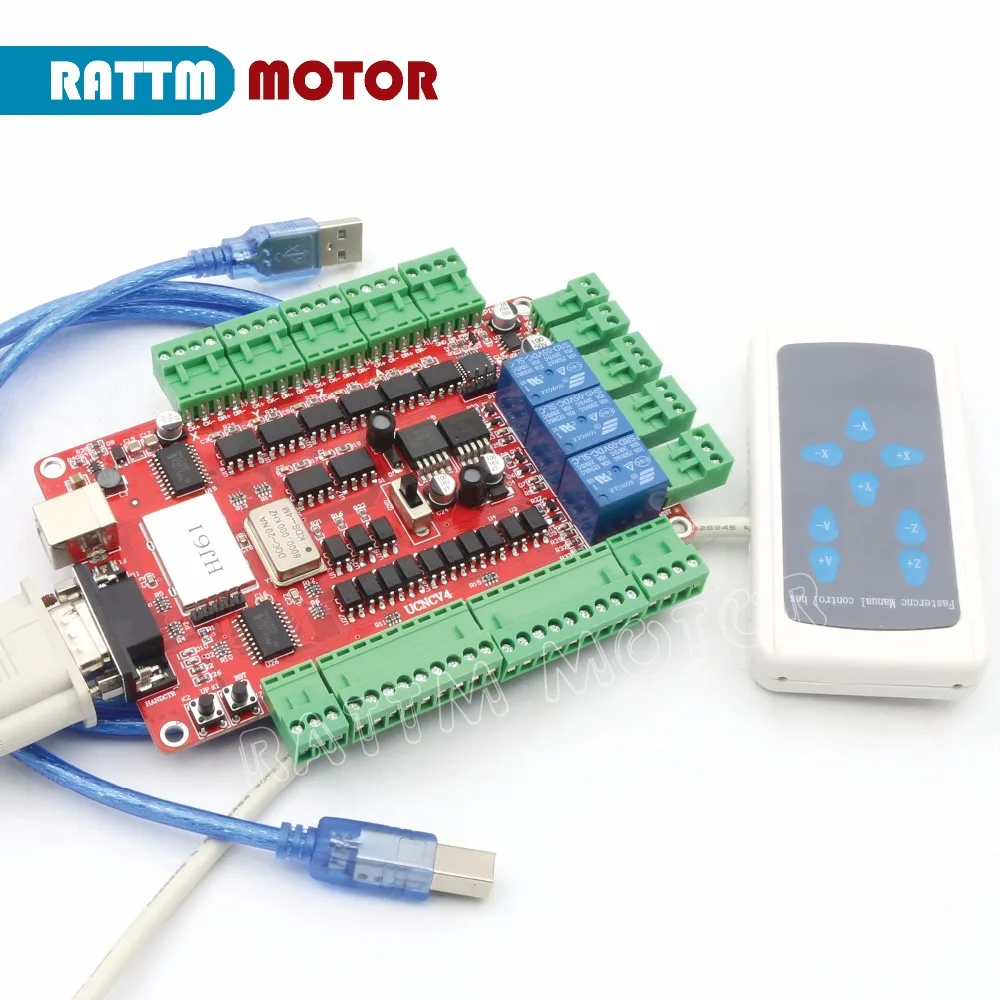

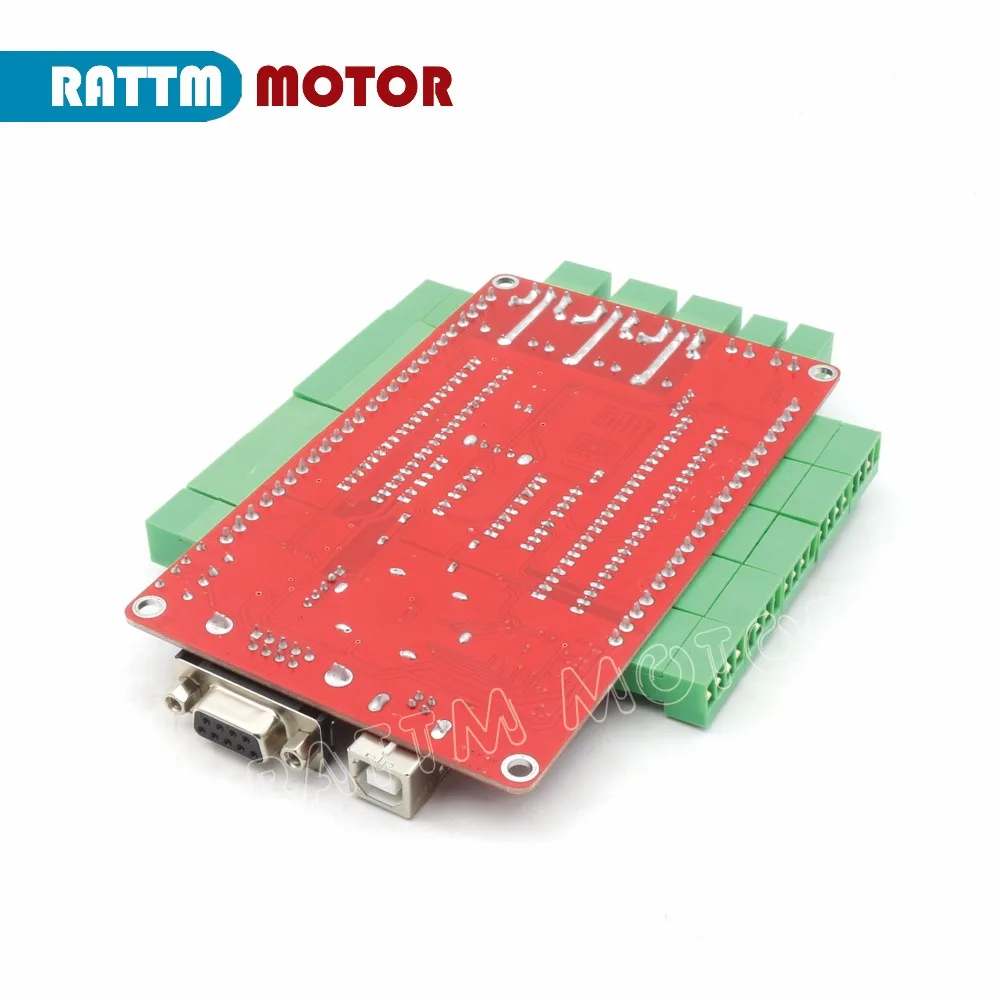

4-осевой USB CNC коммутационная плата интерфейсная плата контроллер USBCNC с ручкой управления USB-портом

Посылка

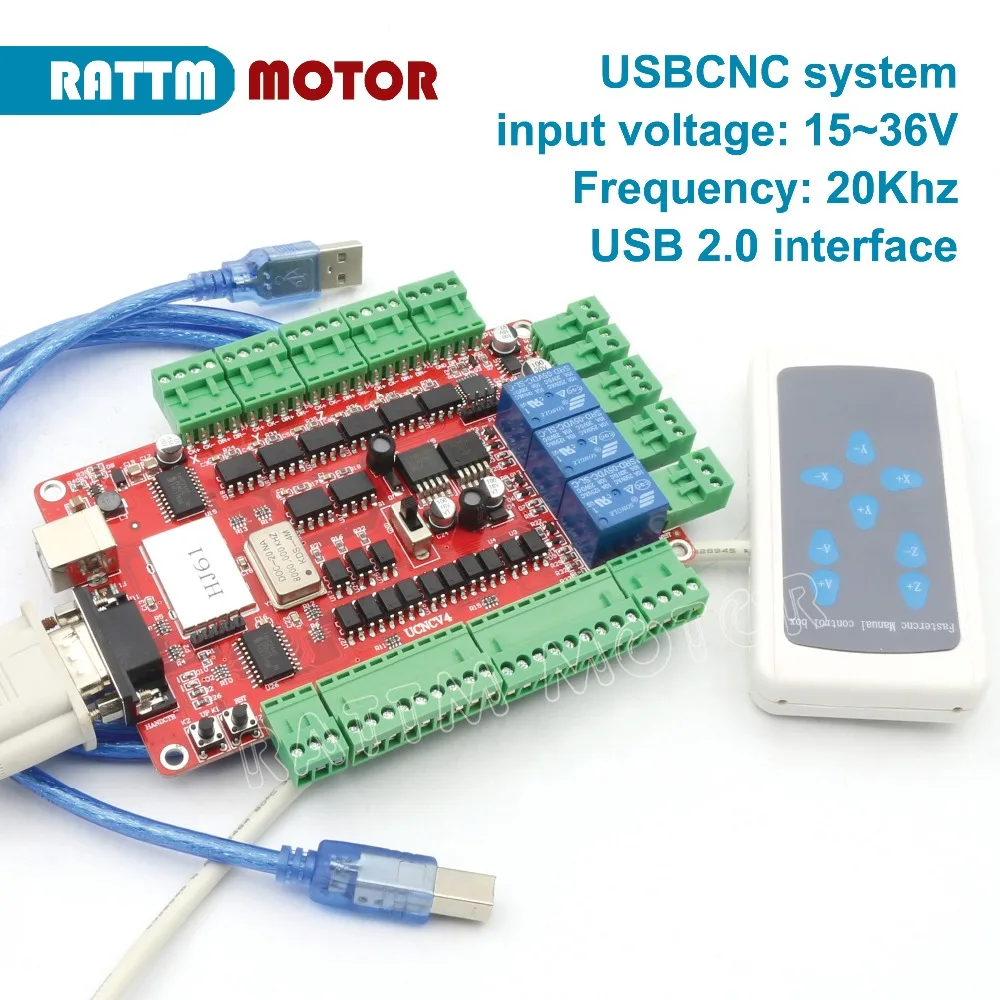

1x4 оси USBCNC коммутационная плата

1 x ручной контроллер

1 x USB-кабель

Руководство пользователя на английском языке будет отправлено по электронной почте.

Настройка Видео:Https://youtu.be/4WstI8lzko8

Руководство на английском языке:Https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing

(Эта плата подходит для системы WIN XP/7.)

Нет функции slave!

1. Краткая информация о товарах

USBCNCV4.0-это высокопроизводительный контроллер движения, основанный на программном обеспечении USBCNC, система может завершить преобразование из G-кода для подключения сигнала управления движением шагового двигателя, не требуя каких-либо дополнительных аппаратных средств и программного обеспечения. Эта карта управления совместима с большинством шаговых драйверов и сервоприводов, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.

Минимальная конфигурация:

1) Процессор: 1 ГГц

2) память: 512 Мб

3) 500 МБ свободного места на диске

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) сетчатый каркас 3,5 SP1

Рекомендуемая конфигурация:

1) Процессор: дикарьон 2 ГГц

2) Память: 2 Гб;

3) 1 ГБ свободного места на диске

4) графическое устройство DIRECTX9 с драйвером WDDM 1,0 или выше

5) интерфейс USB 2,0

6) сетчатый каркас 3,5 SP1

3. Внешний вид и размер производства

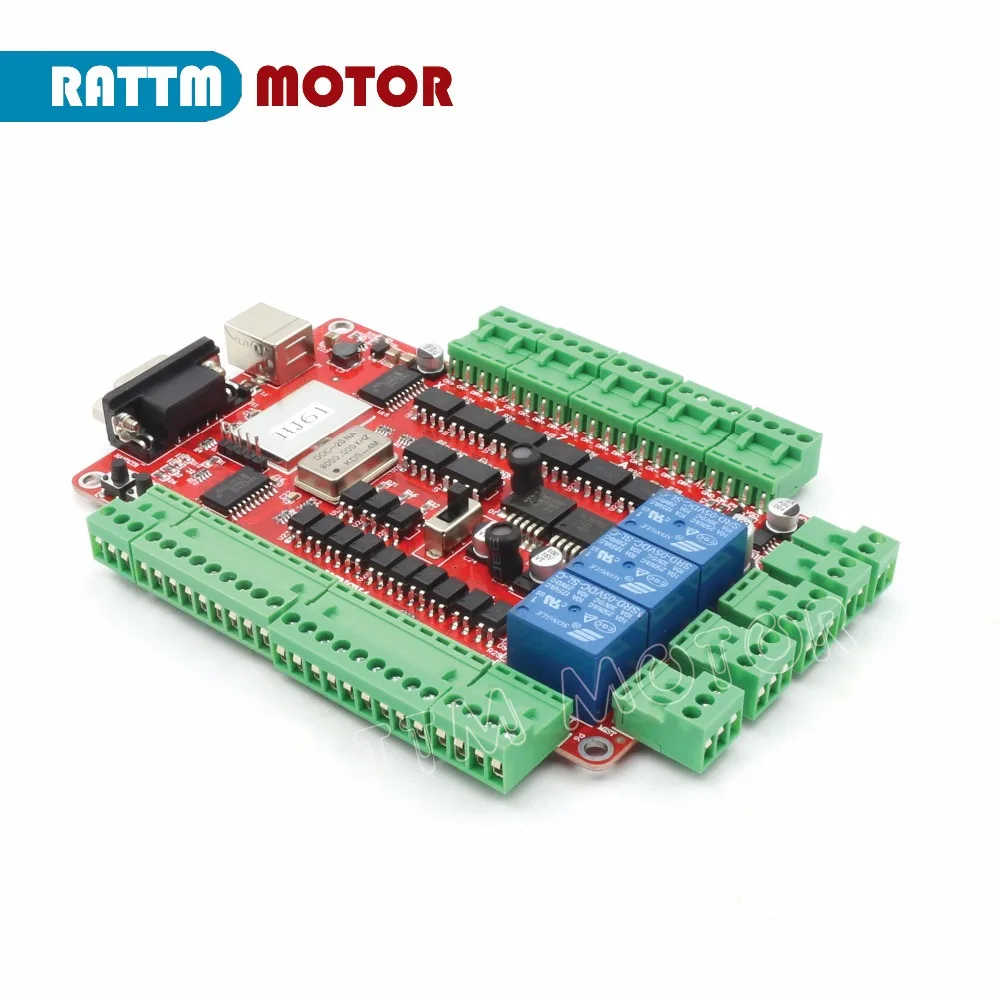

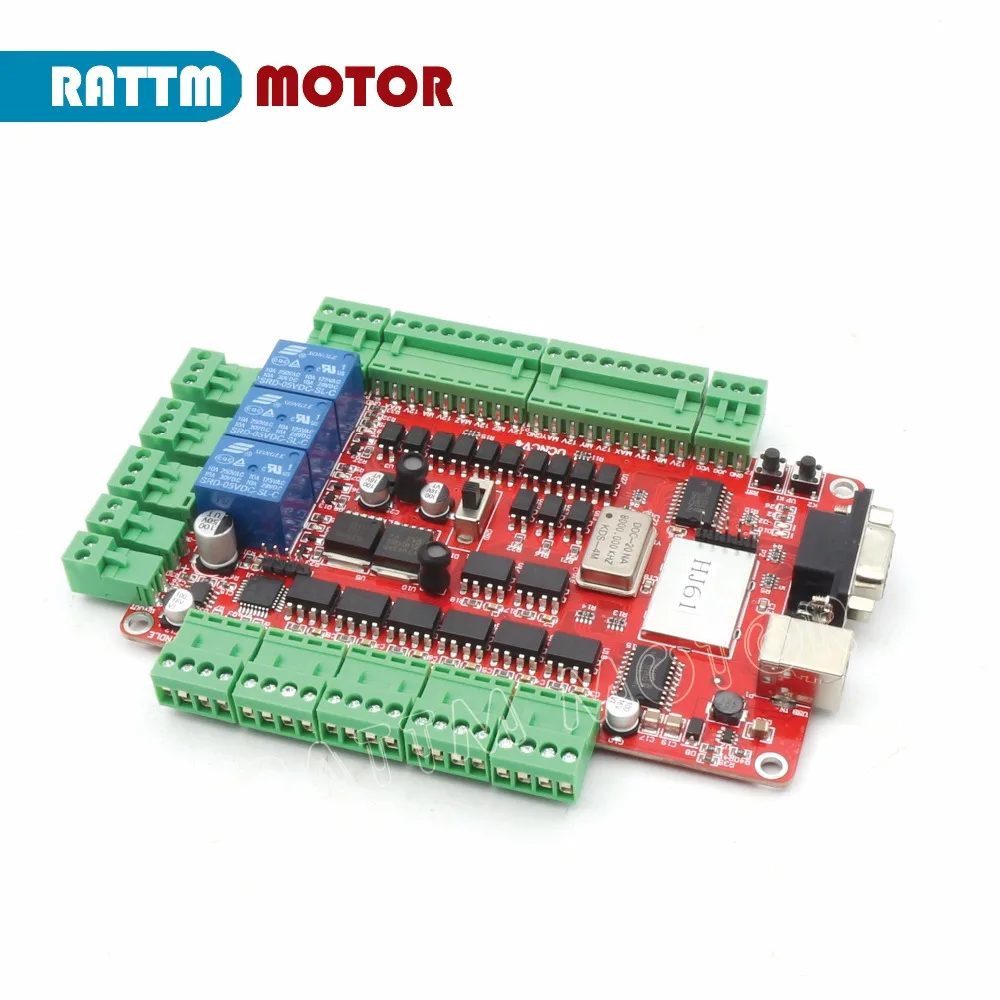

1. После проверки версия V4 с использованием Красной печатной платы, размер печатной платы составляет 135,3*82,5 мм.;

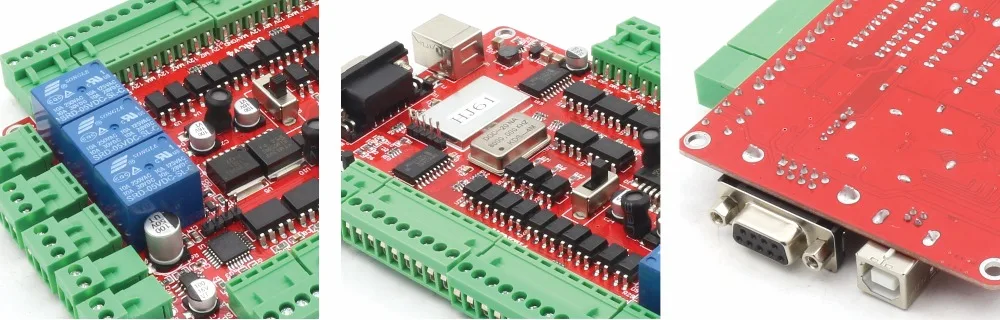

2. Лицевая часть узкого края размещена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, вытянутых из панели чехла напрямую;

3. Обратная сторона узкого края-интерфейс ввода и вывода питания и интерфейс вывода 3 реле; Реле является сильным источником помех, реле вдали от конструкции основного чипа управления, способствует устойчивости доски;

4. Одна из двух широких сторон-шаговый двигатель и основной выход сигнала axiscontrol;

5. Другая сторона двух широких сторон-Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другая сторона выходного режима подключения проста и удобна;

6. Модуль питания 5V и 12V Компактная независимость, безопасность, стабильность;

7. Внешняя обеспечивает стабильность работы системы эффективно с кристаллическим активным и основным чипом управления shield;

8. Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

4. Подробное функциональное представление

А. Входное напряжение карты: 15 ~ 36 В;

В. Предельное рабочее напряжение порта: 12 В;

В. Выходное напряжение сигнала управления шаговым двигателем: 5 В;

Д. Внешнее напряжение питания: 12 В;

Примечание: Маркировка 15 ~ 36 В постоянного тока-это входной интерфейс, маркировка 12 В-выходной интерфейс, не может быть ошибка проводки.

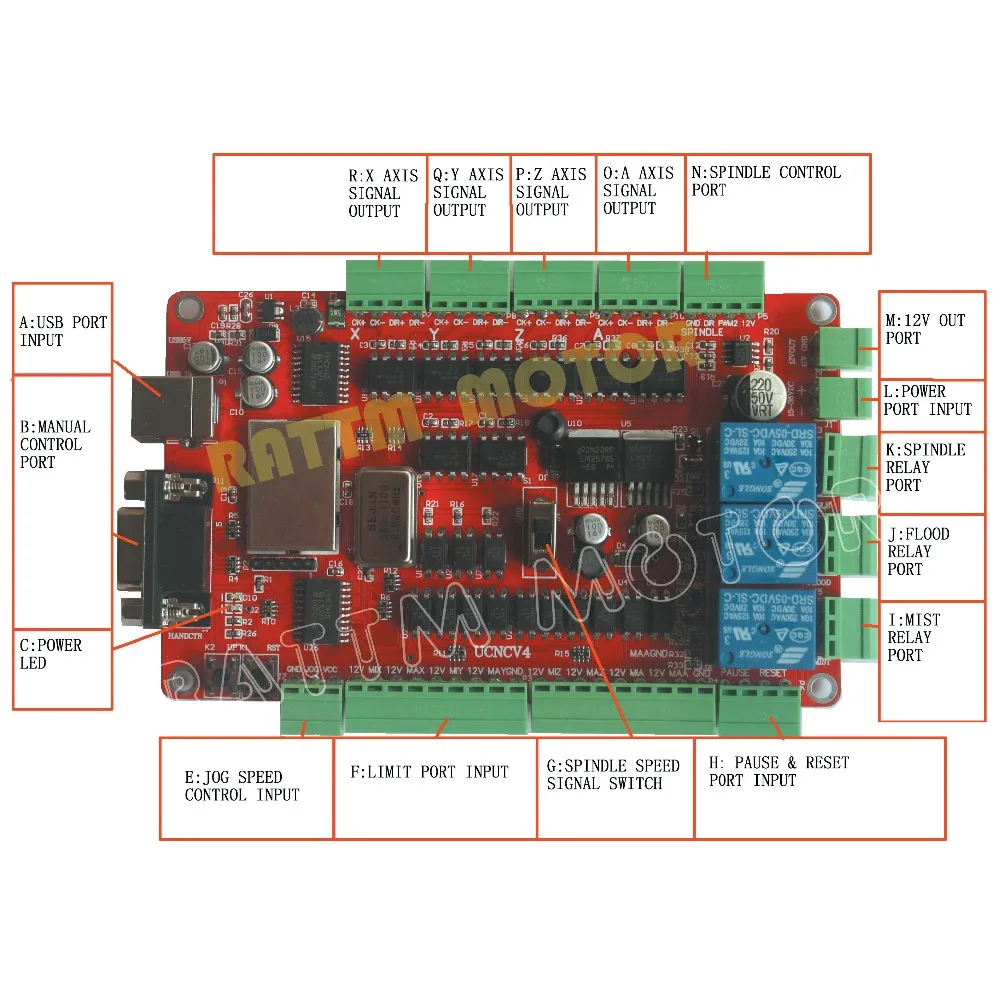

5. Функция и определение каждого модуля

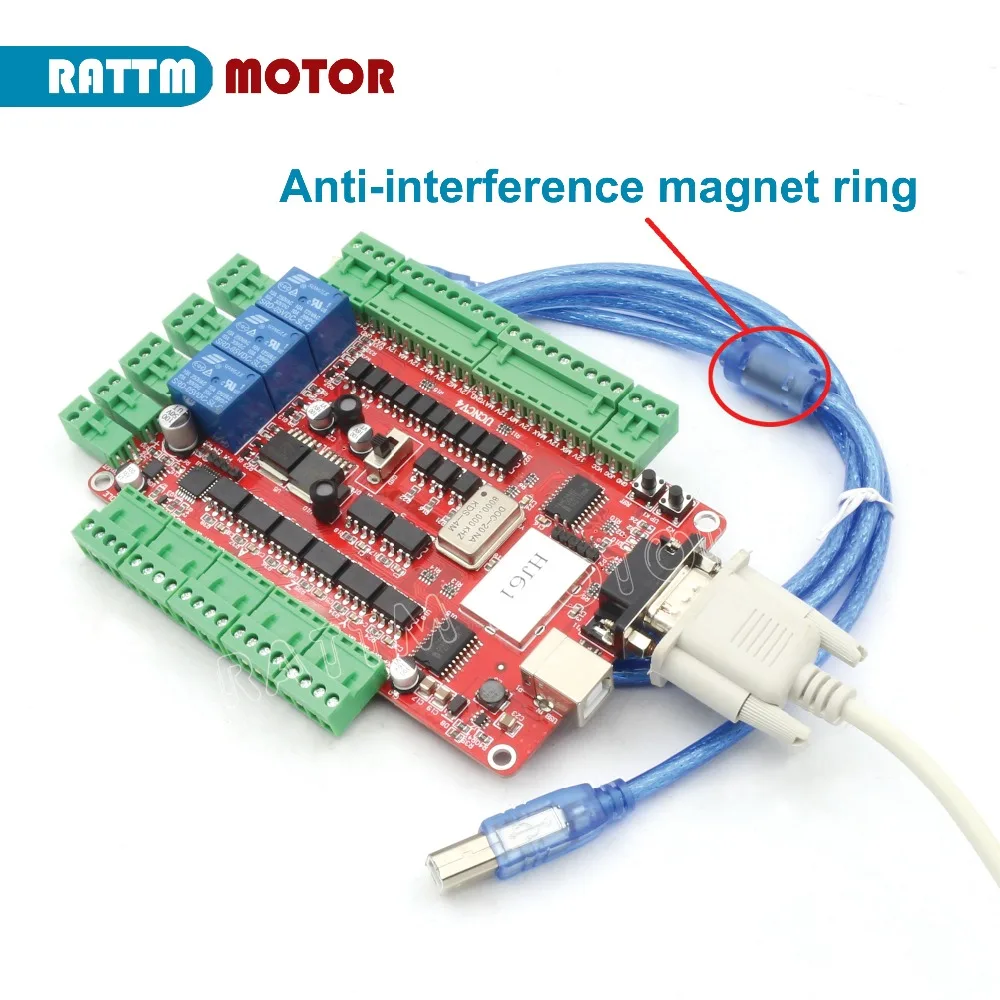

A) USB-интерфейс, подключение к компьютерному USB-порту через этот интерфейс, вы можете использовать программное обеспечение usbcnc для управления этой платой, этот USB-интерфейс является квадратным B-интерфейсом, используйте соединительный кабель USB2.0 с экранированием и магнитом, который не должен превышать 2 м в длину.

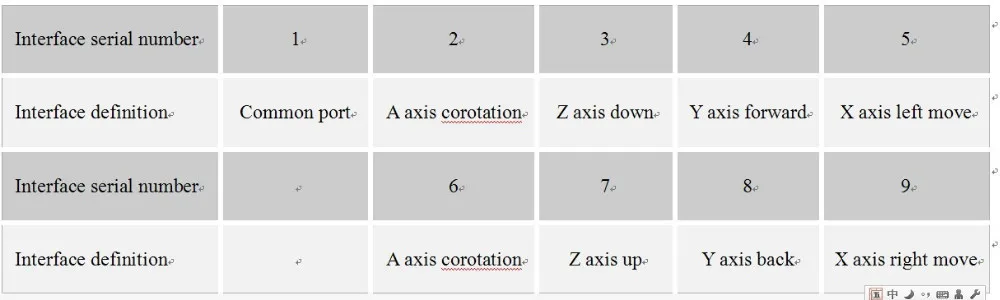

B) интерфейс ручного блока управления, внешний блок ручного управления может использовать этот интерфейс для доступа к системе, интерфейс стандартной формы DB9, его определение как показано в следующей таблице.

Таблица 4-1 определение интерфейса ручного управления

C) индикатор питания, как показано на рисунке выше индикатор D10 является передним USB индикатором питания Светильник загорается после подключения USB-порта к компьютеру, d2 ниже указан задний индикатор питания, светильник также загорается, когда плата работает с доступом к питанию.

D) Кнопка обновления прошивки платы и кнопка сброса RST, прошивка обновлена, поэтому кнопку обновления не нужно использовать, кнопка сброса используется, когда требуется перезапуск из-за ошибки платы.

Д) интерфейс ручного управления скоростью, режим подключения проводки как показано на следующем рисунке.

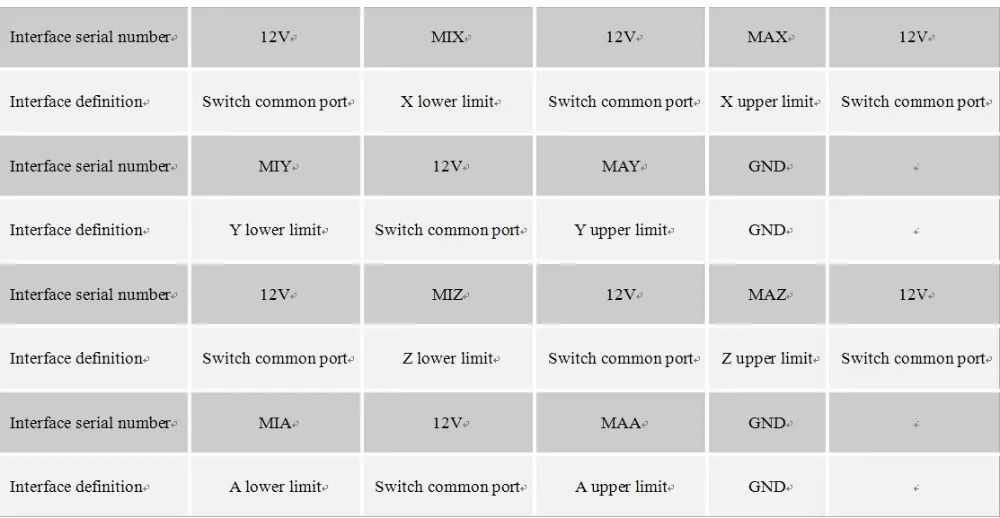

F) предельный входной интерфейс. Определения лимитного интерфейса перечислены в следующей таблице

Таблица 4-2 определение предельного интерфейса

Концевой выключатель, как показано на рис. 1-8 ~ рис. 1-10

G) переключатель управления шпинделем, как показано на рисунке 1-6, переключатель переключается в положение S1 для управления скоростью вращения шпинделя; Переключение положения переключателя на ниже для выходного управления тумановым реле.

H) Интерфейс внешней паузы и сброса; 2 фута отметили переключатель приостановки подключения паузы, 2 фута отметили переключатель сброса подключения.

I) Программный выход реле управления туманом, выход настроек программного обеспечения помечен 3, определяется сверху вниз, 3 футаNC,Нет,Ком.

J) релейный выход управления программным потоком, выход помечен 2 в настройках программного обеспечения, определяется сверху вниз, 3 футаNC,Нет,Ком.

K) Программный выход реле управления шпинделем, выход помечен 1 в настройках программного обеспечения, определяется сверху вниз, 3 футаNC,Нет,Ком.

L) Входная мощность платы, уровни выше отрицательных ниже, как указано в подписке платы, пожалуйста, обратите внимание на вход постоянного тока 15 ~ 36 В, перенапряжение или обратное подключение повредит плату.

M) выходной интерфейс 12 В. Как указано на плате, GND-, 12 В-+.

N) выходной интерфейс управления шпинделем: определения поворота для GND DIR PWM2 12 В, соответственно заземление, выход сигнала направления, выход сигнала управления скоростью шпинделя 0 ~ 10 В, выход 12 В.

O) выходной сигнал управления шаговым двигателем axis, определение: CK + \ CK-\ DIR + \ DIR-, соответственно-это положительный, отрицательный, положительный, направленный, отрицательный, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе, чтобы связаться с 5 В на плате, эта плата не поддерживает общий катодный метод подключения, Конкретные методы проводки см. Рис. 1-11. Эта плата не содержит включить управление, теперь большинство драйверов на рынке не должны подключаться к сигналу EN и напрямую работать регулярно по умолчанию.

P) выход сигнала управления шаговым двигателем по оси Z, определение CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий катодный метод подключения.

В) выходной сигнал управления шаговым двигателем оси Y, определение CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий катодный метод подключения.

R) выход сигнала управления шаговым двигателем X axis, определение CK + \ CK-\ DIR + \ DIR-, соответственно для положительного импульса, отрицательного импульса, положительного направления, отрицательного направления, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5 В на плате, эта плата не поддерживает общий катодный метод подключения.
