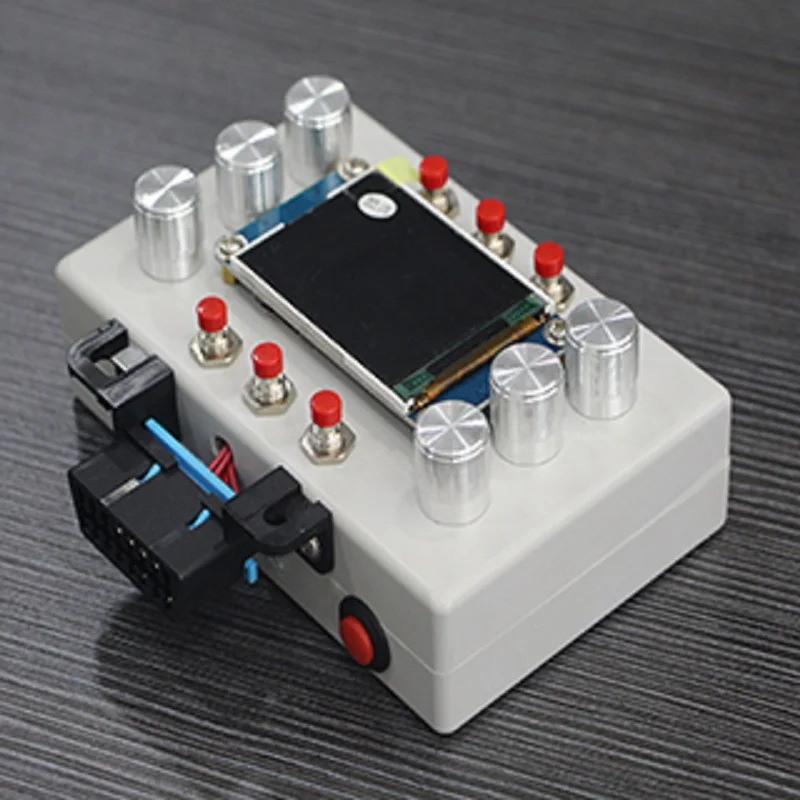

Инструмент разработки ELM327 OBD, симулятор ЭБУ автомобиля, поддержка J1850, ЖК-экран 2,2 дюйма
Vector Trading Company - Надежность 96.25%
Более 1527 подписчиков, дата открытия магазина 10.08.2010
- Положительные оценки: 97% (104)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 03.03.2022
Инвентарь:
1. EMULATOR-8757Simulator хост 1 платформа
2. Адрес загрузки данных USB-драйверов и стандартного соглашения: http://www.guhankj.com/?page_id=151
Для публики просьба приобрести кабель самостоятельно

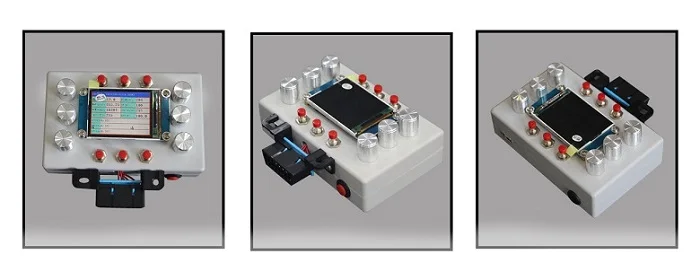

OBDII-EMULATOR8757brief Введение:
![](https://ae01.alicdn.com/kf/H279fd304f8874ec38b8429bae5e44a12q.jpg_.webp)

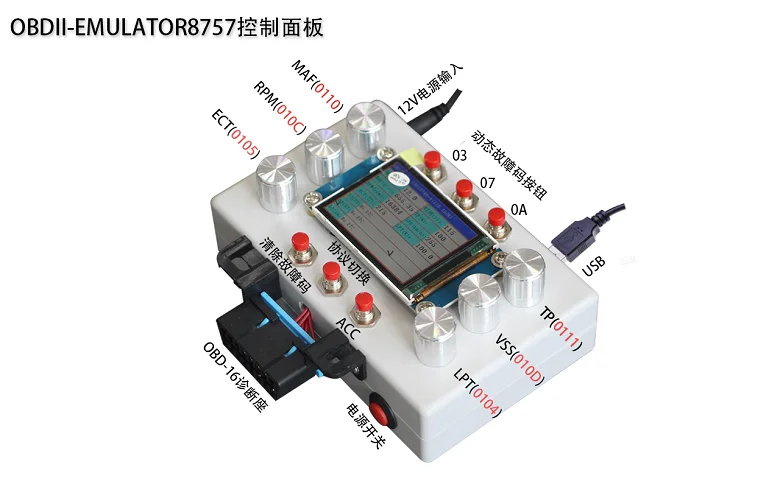

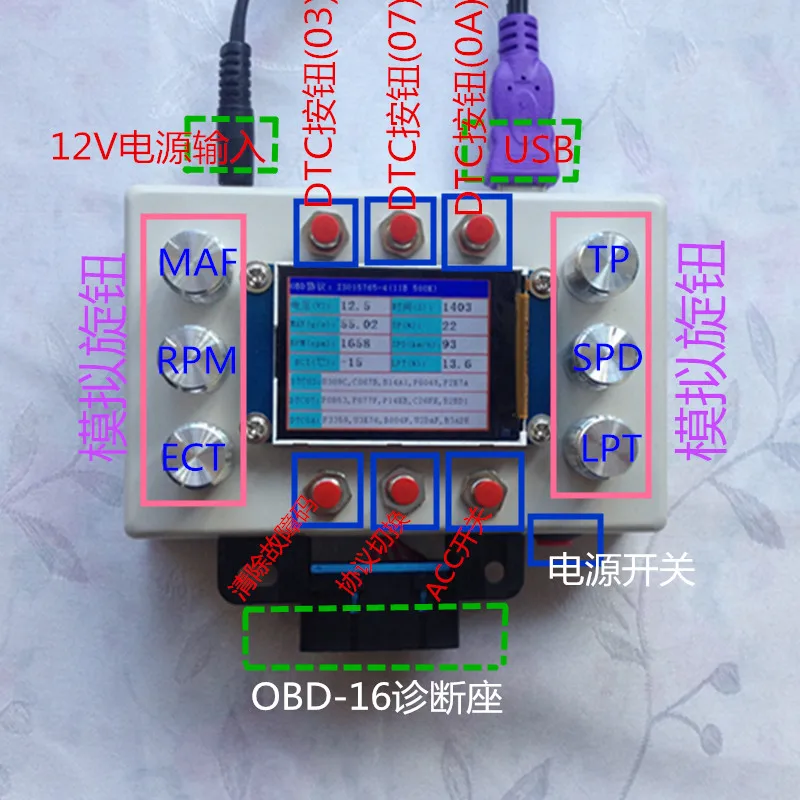

Ручка обновления параметров (ручка симулятора):
0110 МАФ-Воздушный поток 0111TP-Положение дроссельной заслонки 010C RPM-Скорость двигателя 010D SPD-Скорость транспортного средства 0105 ECT-Температура охлаждающей жидкости 0104 LPT-Расчетное значение нагрузкиВыше 6-три основных параметра могут быть обновлены через аналоговую ручку и отображаются на ЖК-дисплее.
Напряжение-напряжение источника питания симулятора Время-время установки тренажера после открытия, Namely0111F, время с момента запуска двигателяОтправка через последовательный portATCommand, сменный pid:
0104-Расчетное значение нагрузки 0105-Температура охлаждающей жидкости двигателя 010A-Топливная рампа давление топливной рампы 010B-Впускной коллектор абсолютного давления абсолютное давление 010C-Скорость двигателя об/мин 010D-Скорость транспортного средства 010E-Зажигание синхронизации зажигания 010F-Температура всасываемого воздуха 0110-Расход воздуха 0111-Абсолютное Положение Дроссельной заслонки 011F-Время работы двигателя с момента запуска двигателя 0121-Пробег после неисправности свет на расстоянии путешествия, пока MIL активирован 0122-Топливный рельс относительно вакуумного давления коллектора топливный рельс давление относительно вакуума коллектора 0123-Давление топливной направляющей 012E-Командное удаление паров топлива 012F-Уровень топлива 0130-Количество горячих автомобилей после очистки кода неисправности 0131-Пробег после устранения кода неисправности 0132-ЭвапДавление пара 0133-Давление 013C-Катализатор температуры 1, датчик 1 013D --Катализатор температуры 2, датчик 1 013E --Катализатор температуры 1, датчик 2 013F --Катализатор температуры 2, датчик 2 0142-Напряжение модуля управления 0143-Абсолютное значение нагрузки 0144-Коэффициент эквивалентности инструкций 0145-Относительное положение дроссельной заслонки 0146-Температура окружающей среды 0147-Абсолютное Положение Дроссельной заслонки B 0148-Абсолютное Положение Дроссельной заслонки c 0149-Положение педали акселератора D 014A-Положение педали акселератора E 014B-Положение педали акселератора F 014C-Регулируемый коэффициент дроссельной заслонки 014D-MILКоличество минут работы двигателя после включения светильник 014E-Время работы после очистки кода неисправности 0153-ЭвапАбсолютное давление пара 0154-ЭвапДавление пара в системе 0159-Абсолютное давление топливной рейки 015A-Относительное положение педали акселератораПожалуйста, используйте toEMULATOR-8756Guide

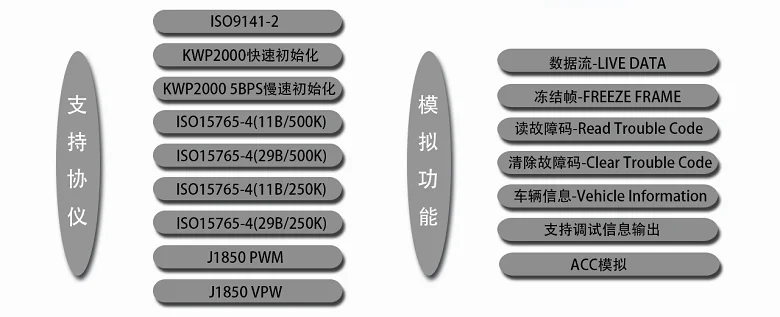

Коммутатор протокола:
Нажмите кнопку переключения протокола каждый раз, симулятор симуляции obdсогласованных, измените в следующем порядке:
ISO15765-4(11B/500K) ISO15765-4(29B/500K) ISO15765-4(11B/250K) ISO15765-4(29B/250K) KWP2000Quick инициализация KWP2000Slow инициализация ISO9141-2Кнопка генерации кода неисправности:
DTC03Нажмите кнопку controlOBD 03 код неисправности режима, симулятор по умолчанию без кода неисправности, нажмите, чтобы генерировать один код неисправности за раз, 03 режим-это код неисправности most5A, тестер send04 после очистки команды кода неисправности и очистки кода неисправности.
DTC07Нажмите кнопку controlOBD 07 код неисправности режима, конкретные методы управления и метод sdtc03идентичны, см. Описание alsodtc03
DTC0AНажмите кнопку controlOBD 0 код режима, специфические методы управления и метод sdtc03идентичны, см. Описание alsodtc03
ACCПереключатель:
Включите симулятор accopen по умолчанию, нажмите переключатель onceACCswitch, состояние противоположное тому, что было раньше, это был оригинальный, нажмите боковое отключение, предварительное отключение, нажмите кнопку.

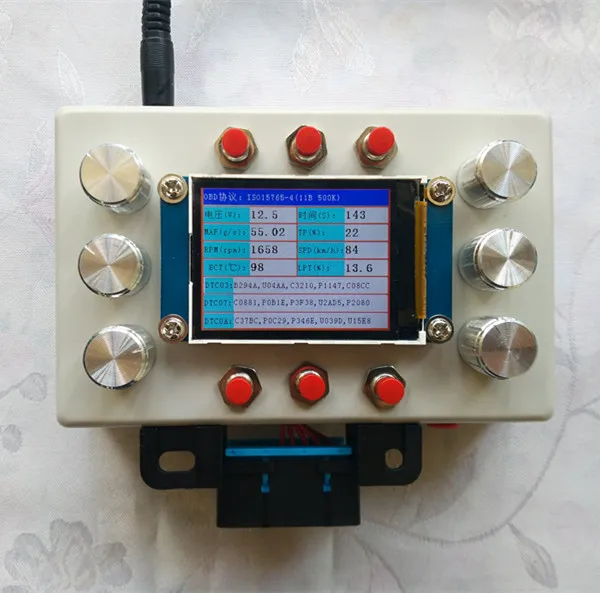

ACC ONВ этом чехле Строка состояния симулятора показывает текущее состояние симулятора
ACC OFFВ этом чехле, Строка состояния симулятора displayACC OFF.
Кнопка очистки кода неисправности:
Очистите код неисправности симулятора, нажмите кнопку, без кода неисправности симулятора.

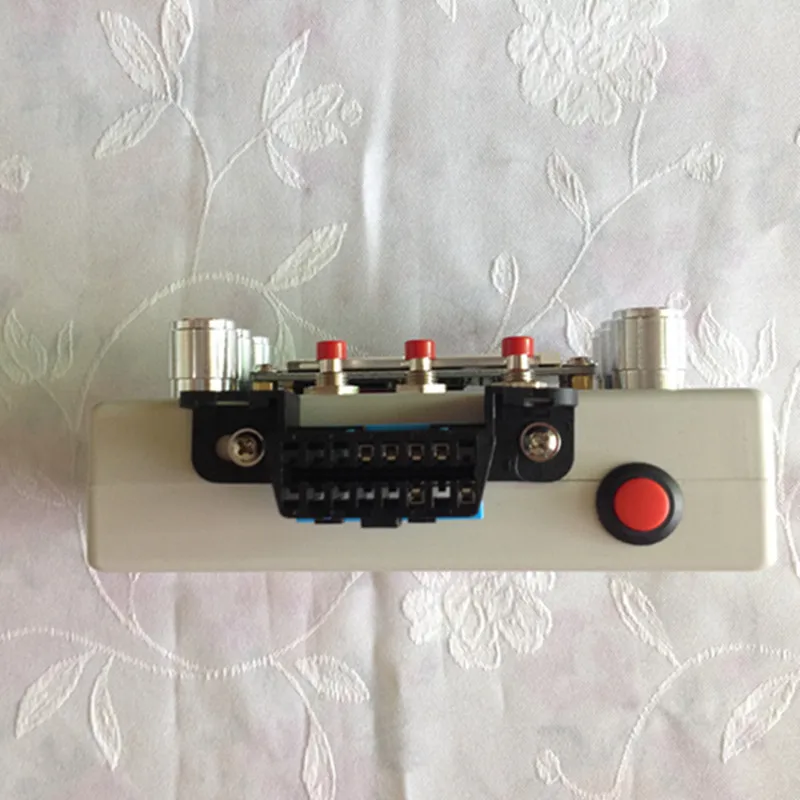

Выключатель питания:
После того, как выключатель питания будет включен 12 В, выключение после отскока

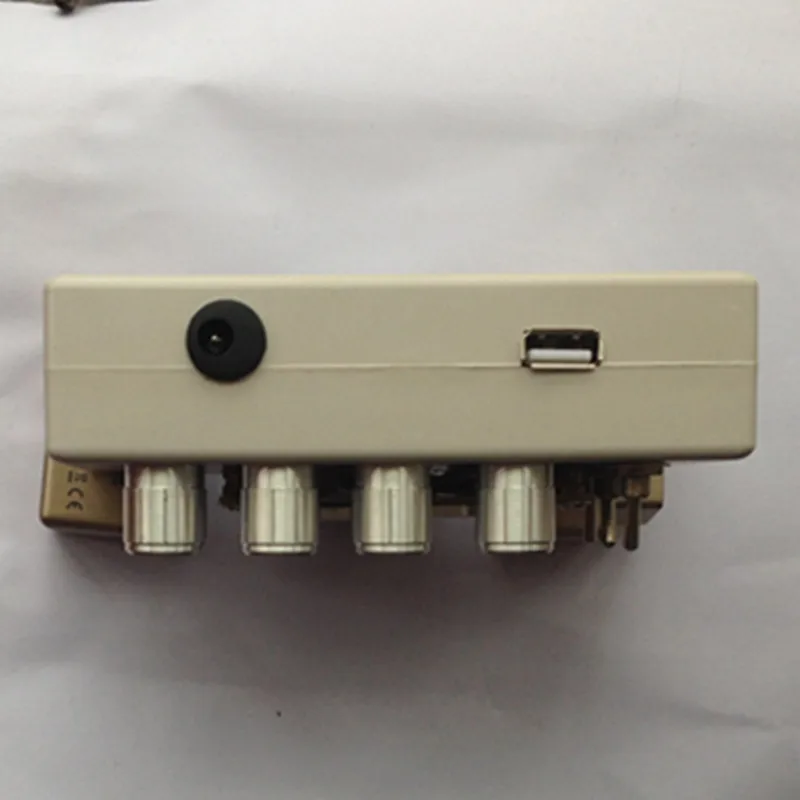

USBПоследовательный порт:
USBПоследовательный порт скорость передачи 115200,Формат данных: 1 бит стартовый бит, 1 бит стоп-бит, 8 бит данных, нет контрольного бит. Основная 2 роль, во-первых, информация об отладке вывода, то есть данные связи между детектором и симулятором. Во-вторых, через рот струны изменяются значения параметров для динамического симулятора с большим количеством параметров. Последовательный порт useUSBBefore должен быть установлен сначала USBdrive,SeeEMULATOR-8756Guide для использования.
ELM327stayEMULATOR-8757Test диаграмма кривой:

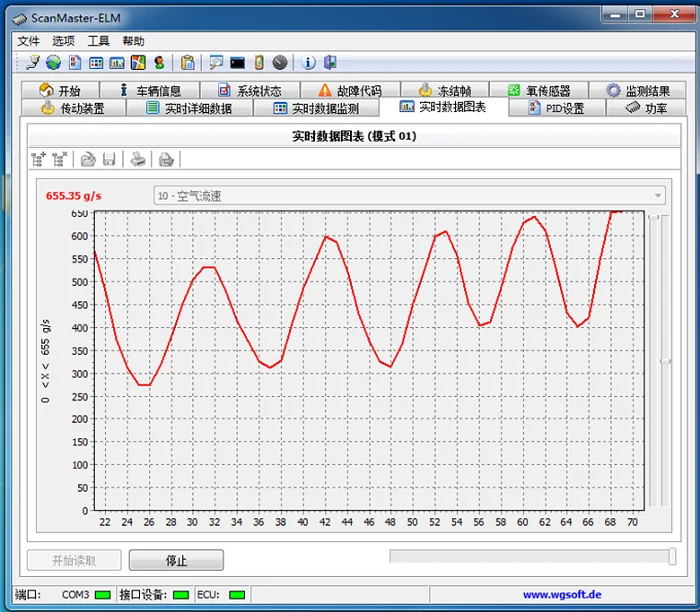

Диаграмма воздушного потока ScanMaster-ELM (MAF)

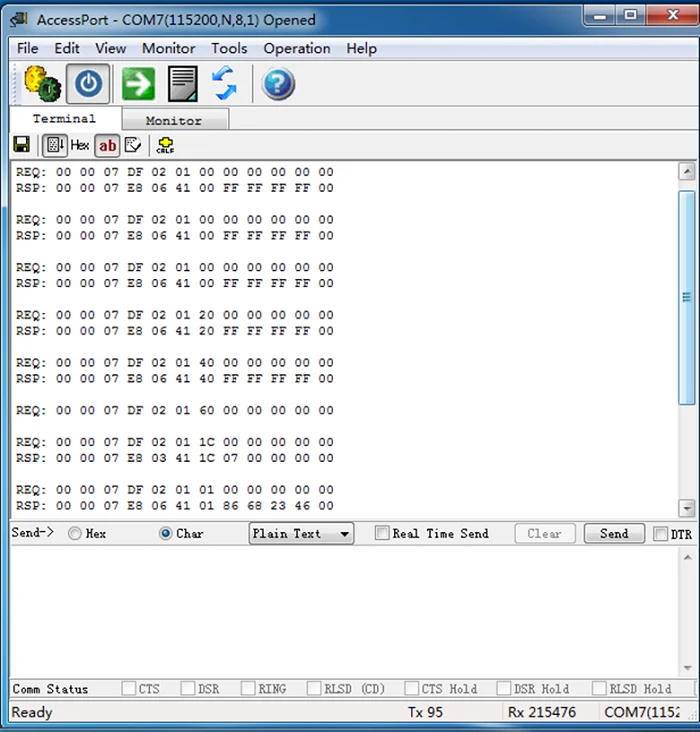

Диаграмма мониторинга последовательных данных ISO15675-CAN(11bit id,500K baud):
Диаграмма мониторинга последовательных данных ISO15675-CAN(29bit id,500K baud):

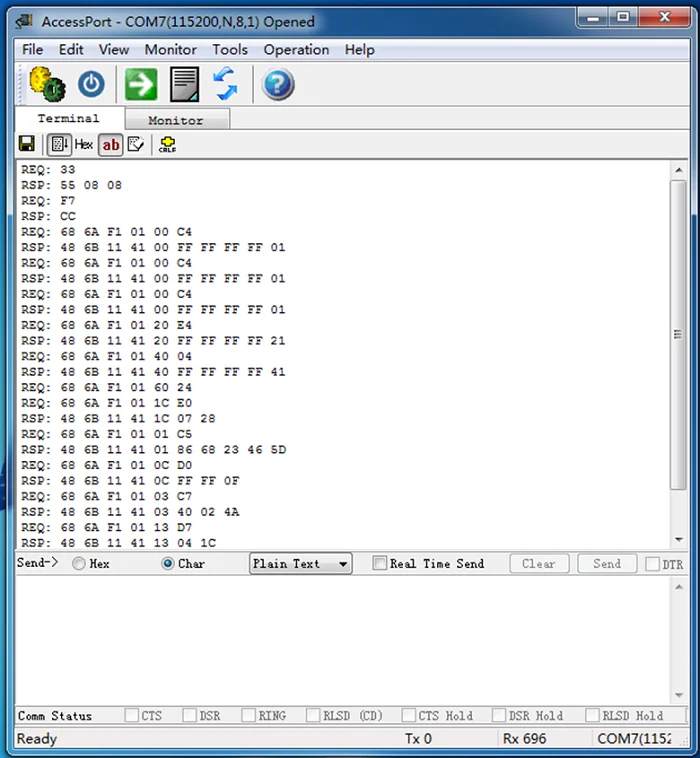

ISO14230-KWPProtocol быстрая инициализация диаграммы мониторинга последовательных данных:

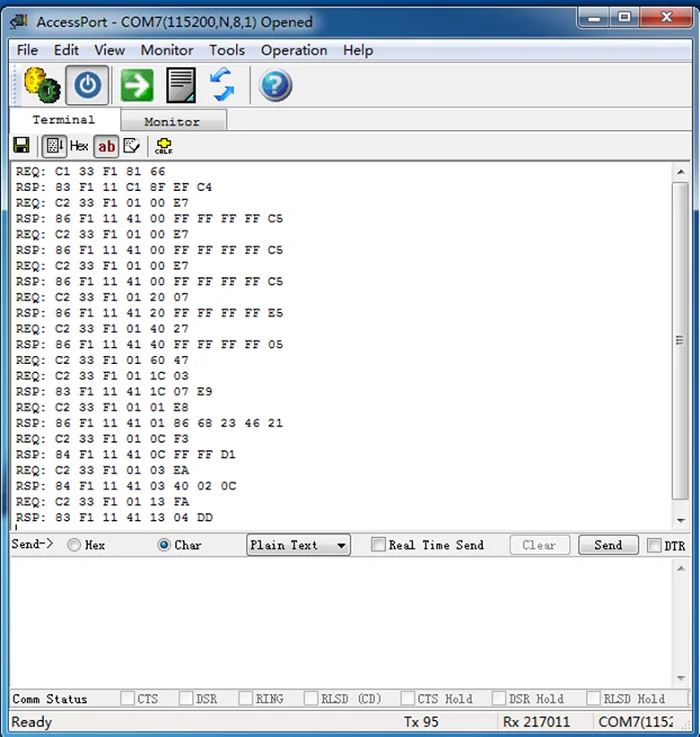

ISO9141-2Slow Инициализация диаграммы мониторинга данных последовательного порта:
-
Вес логистики0.500
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаНет
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
