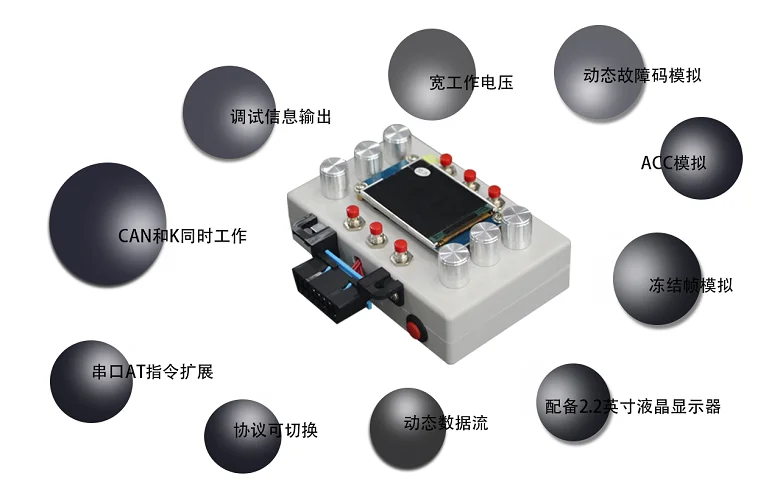

Новый инструмент ELM327 OBD, автомобильный Симулятор ECU, поддерживает J1850, ЖК-экран 2,2 дюйма.

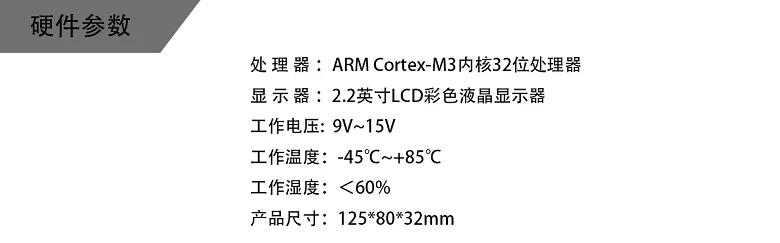

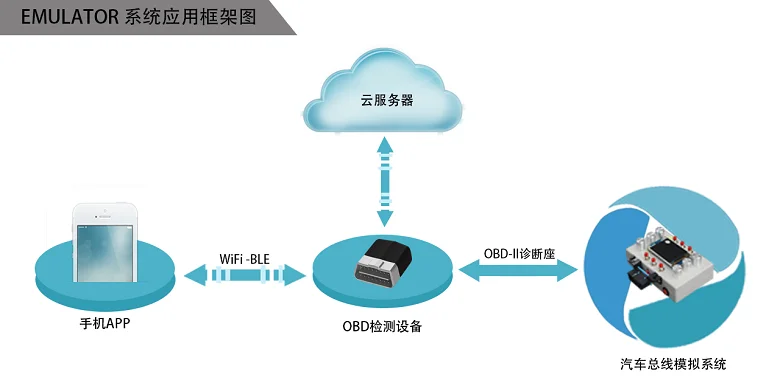

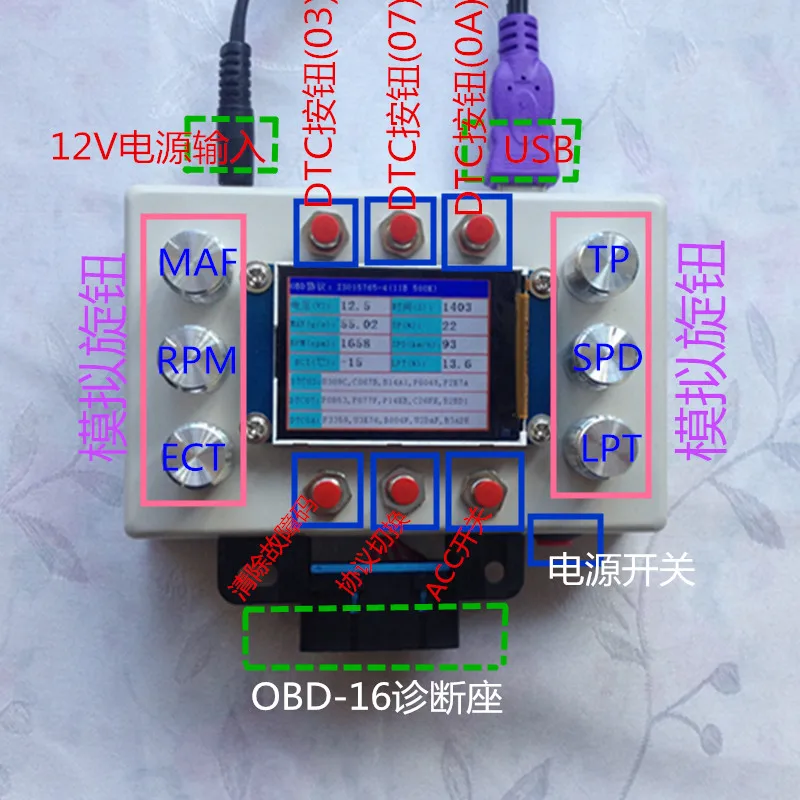

Регулятор обновления параметров (ручка симулятора):

0110 МАФ-расход воздуха

0111 TP-положение дроссельной заслонки

010C RPM-скорость двигателя

010D SPD-скорость транспортного средства

Температура теплоносителя 0105

0104 LPT-рассчитать значение нагрузки.

Вышеуказанные 6 основных параметров OBD могут быть обновлены через аналоговую ручку и отображены на ЖК-экране.

Имитатор напряжения питания напряжения

Время-когда АКК включен, время работы симулятора 0111F, время с момента запуска двигателя.

Через последовательный порт, чтобы отправить по инструкции, можно изменить PID:

0104-рассчитать значение нагрузки Расчетное значение нагрузки

0105-температура охлаждающей жидкости двигателя

010A-давление в топливной рампе

010B-абсолютное давление впускного коллектора абсолютное давление

010C-двигатель оборотов в минуту

010D-скорость транспортного средства

010E-зажигание синхронизации зажигания

010F-температура впускного воздуха

0110-воздушный поток скорость

0111-положение дроссельной заслонки Абсолютное Положение Дроссельной заслонки

011F-Время работы двигателя с момента запуска двигателя

0121-пройденное расстояние, когда MIL активируется после включения фары неисправности.

0122-Топливная рейка по отношению к вакуумному давлению коллектора Топливная рейка по отношению к вакууму коллектора

0123-давление топливной рейки

012E-инструкция по удалению топливного пара

012F-уровня топлива

0130-количество горячих автомобилей после кода неисправности пусто.

0131-Пробег после того, как код неисправности пуст

0132 - EVAP паровое давление

0133-барометрическое давление

013c-катализатор температуры Bank1, датчик 1

013D -- катализатор температуры Bank2, датчик 1

013E -- катализатор температуры Bank1, датчик 2

013F -- катализатор температуры Bank2, датчик 2

Напряжение модуля 0142 управления

0143-абсолютное значение нагрузки

0144-соотношение эквивалентности инструкции

0145-относительное положение дроссельной заслонки

0146-температура окружающей среды

0147-Абсолютное Положение Дроссельной заслонки B

0148-Абсолютное Положение Дроссельной заслонки C

0149-положение педали акселератора D

014A-педаль акселератора е

014B-педаль акселератора положение F

014c-инструкция коэффициент дроссельной заслонки

Минуты работы двигателя после включения 014D - MIL

014E - run время кода ошибки после опорожнения

0153 - EVAP абсолютное давление пара

Давление пара в 0154-система EVAP

0159-абсолютное давление топливной рейки

015A-относительное положение педали дроссельной заслонки

Для конкретных методов конфигурации, пожалуйста, обратитесь к Руководству по эмулятору-8756.

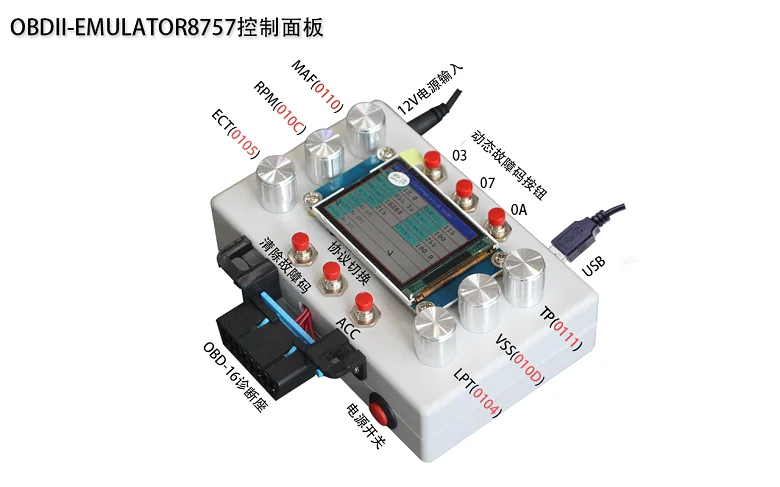

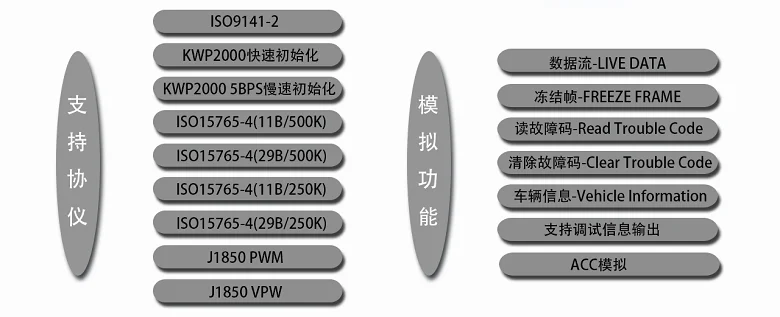

Протокол переключатель:

Каждый раз, когда кнопка переключения протокола нажата, протокол OBD, моделируемый симулятором, изменяется в соответствии со следующим заказом:

ISO15765-4 (11B/500K)

ISO15765-4 (29B/500K)

ISO15765-4 (11B/250K)

ISO15765-4 (29B/250K)

KWP2000 быстрая инициализация

KWP2000 медленно инициализации

ISO9141-2

Кнопка генерации кода неисправности:

DTC03 Кнопка контролирует код неисправности в режиме OBD 03. Симулятор по умолчанию использует код без ошибок и генерирует один код ошибки одновременно. Режим 03 генерирует до пяти кодов неисправностей. После того, как детектор отправляет команду очистки кода неисправности 04, код ошибки очищается.

Кнопка DTC07 контролирует код неисправности в режиме OBD 07. Специфический метод управления такой же, как у DTC03. Видеть DTC03 инструкции.

Кнопка DTC0A контролирует код неисправности режима OBD 0A. Специфический метод управления такой же, как у DTC03. Видеть DTC03 инструкции.

ACC переключатель:

Когда тренажер включен, ACC включается по умолчанию. Нажмите переключатель ACC, и состояние ACC противоположное. То есть первый включен, второй выключен, первый выключен, а второй включен.

В чехол ACC ON на панели состояния симулятора отображается протокол OBD, имитируемый в настоящее время симулятором.

Чехол ACC выключается, индикатор состояния тренажера выключается.

Кнопка оформления кода неисправности:

Очистите код неисправности симулятора, нажмите кнопку, у симулятора Нет кода неисправности.

Мощность переключатель:

После нажатия выключателя питания, питание 12 В подключено, и питание отключено после отскока.

USB Последовательный порт:

USB Последовательный порт скорость передачи данных 115200, формат данных: 1 бит старт бит, 1 бит стоп бит, 8 бит данных, без проверки бит. Есть 2 основных функции, одна из которых заключается в выводе информации отладки, то есть данных связи между тестером и симулятором. Два-изменить значение параметра PID через последовательный порт и достичь большего количества параметров динамического симулятора. Перед использованием последовательного порта USB необходимо сначала установить драйвер USB и посмотреть руководство по эмулятору-8756.

ELM327's кривая тестирования на эмуляторе-8757:

Схема воздушного потока ScanMaster-ELM (MAF)
